硬件测试技术【信号完整性测试】

硬件接口检测标准硬件接口检测是指对硬件设备的接口进行测试和验证，以确保其能够正常连接和交互。

在工程领域中，硬件接口检测是十分重要的环节，它可以有效避免因接口故障而导致的设备无法正常运行或与其他设备无法正常通信的问题。

为了确保硬件接口的质量和可靠性，制定硬件接口检测标准是必不可少的。

以下是一些常见的硬件接口检测标准：1. 电气特性检测：包括检测硬件接口的电压、电流、功率等参数，以确保其符合规范要求。

同时，还需要测试硬件接口的电气耐受性，如抗电压干扰能力、电气隔离性等。

2. 机械性能检测：对硬件接口的连接件、插拔件进行测试，确保其连接稳固可靠，并能承受一定的机械冲击和振动。

3. 环境适应性检测：测试硬件接口在不同的环境条件下的工作状态，包括温度、湿度、腐蚀性气体等因素对接口的影响。

4. 信号完整性检测：测试硬件接口传输的信号质量，包括信号的幅度、频率、相位等参数，以确保信号的准确性和稳定性。

5. 兼容性检测：测试硬件接口与其他设备或接口的兼容性，包括接口协议、通信速率等，以确保设备之间可以正常通信和交互。

以上仅为一些常见的硬件接口检测标准，实际上在不同的行业和应用场景下，可能还会有其他特定的标准。

硬件接口检测的目的是为了提高硬件设备的可靠性和稳定性，减少故障发生的可能性，同时提高设备与其他设备之间的互操作性。

在进行硬件接口检测时，需要借助一些专业的测试设备和工具，如示波器、信号发生器、电源供应器等。

同时，还需要制定相应的测试方案和流程，以确保检测的全面性和准确性。

总之，硬件接口检测标准是确保硬件设备正常工作和与其他设备正常通信的基础。

通过遵循标准的检测过程，可以大大提高硬件设备的可靠性和稳定性，保障工程项目的顺利进行。

信号完整性常用的三种测试方法信号完整性是指在传输过程中信号能够保持原始形态和准确性的程度。

在现代高速通信和数字系统中，信号完整性测试是非常重要的工作，它能够帮助工程师评估信号的稳定性、确定系统的极限速率并发现信号失真的原因。

下面将介绍三种常用的信号完整性测试方法。

一、时域方法时域方法是信号完整性测试中最常见和最直观的方法之一、它通过观察信号在时间轴上的波形变化来评估信号的完整性。

时域方法可以检测和分析许多类型的信号失真，如峰值抖动、时钟漂移、时钟分布、幅度失真等。

时域方法的测试设备通常包括示波器和时域反射仪。

示波器可以显示信号的波形和振幅，通过观察波形的形状和幅度变化来判断信号完整性。

时域反射仪可以测量信号在传输线上的反射程度，从而评估传输线的特性阻抗和匹配度。

二、频域方法频域方法是另一种常用的信号完整性测试方法。

它通过将信号转换为频域表示，分析信号的频谱分布和频率响应来评估信号完整性。

频域方法可以检测和分析信号的频谱泄漏、频谱扩展、频率失真等。

频域方法的测试设备通常包括频谱分析仪和网络分析仪。

频谱分析仪可以显示信号的频谱图和功率谱密度，通过观察频谱的形状和峰值来评估信号完整性。

网络分析仪可以测量信号在不同频率下的响应和传输损耗，从而评估传输线的频率响应和衰减特性。

三、眼图方法眼图方法是一种特殊的信号完整性测试方法，它通过综合时域和频域信息来评估信号的完整性。

眼图是一种二维显示，用于观察信号在传输过程中的失真情况。

眼图可以提供信号的时钟抖动、峰值抖动、眼宽、眼深、眼高等指标。

眼图方法的测试设备通常包括高速数字示波器和信号发生器。

高速数字示波器可以捕捉信号的多个周期，并将其叠加在一起形成眼图。

通过观察眼图的形状和特征，工程师可以评估信号的稳定性和传输质量。

总结起来，时域方法、频域方法和眼图方法是常用的信号完整性测试方法。

它们各自具有独特的优势和适用范围，可以互相协作来全面评估信号的完整性。

在实际应用中，根据具体需求和测试对象的特点，选择合适的测试方法是非常重要的。

硬件测试中的接口与通信测试方法在硬件测试中，接口与通信测试方法是非常重要的环节。

接口测试主要是针对硬件设备之间的连接接口进行测试，而通信测试则是验证硬件设备之间的通信功能是否正常。

本文将详细介绍硬件测试中的接口和通信测试方法。

一、接口测试方法1. 电缆测试电缆是硬件设备之间传输信号的重要媒介，因此电缆的质量对硬件设备的正常工作至关重要。

电缆测试可以通过以下几个方面来进行：(1) 连接测试：确认电缆连接的两端是否正确连接，包括检查电缆的插头、接口等。

(2) 接地测试：检测电缆的接地是否良好，以保证信号的传输质量和抗干扰能力。

(3) 信号传输测试：通过发送不同的信号，并使用测试仪器来检测接收端是否能够正确接收到信号。

2. 信号完整性测试信号完整性测试主要是针对信号传输过程中是否会发生干扰、衰减、失真等问题进行测试。

常见的信号完整性测试方法有：(1) 示波器测试：使用示波器观察信号波形，并分析是否存在干扰、衰减等异常现象。

(2) 时钟偏差测试：使用专业设备对时钟信号进行测试，检测时钟是否准确、稳定。

(3) 眼图测试：通过生成眼图来分析信号的质量，判断信号是否存在失真、抖动等问题。

二、通信测试方法1. 单元测试单元测试是对硬件设备内部的各个模块进行测试，以验证模块之间的通信是否正常。

常见的单元测试方法包括：(1) 主控板测试：通过单独测试主控板上的各个模块，如CPU、内存、接口等，验证其是否正常工作。

(2) 扩展板测试：对硬件设备的扩展板进行测试，检测扩展板是否能够与主控板正常通信。

2. 回环测试回环测试是通过将发送的信号在硬件设备内部进行回环，再从接收端进行接收和分析，以验证通信功能是否正常。

常见的回环测试方法有：(1) 环回插件：将发送的信号通过插件插入设备内部回环接口，然后通过接收端进行接收和分析。

(2) 软件模拟回环：使用软件进行模拟回环测试，验证硬件设备是否能够正常接收到回环信号。

3. 性能测试性能测试主要是验证硬件设备在通信过程中的性能表现，包括响应时间、带宽、吞吐量等指标。

信号完整性测试报告1. 引言信号完整性测试是电子设备设计和制造过程中的关键步骤之一。

它旨在评估信号传输路径中的数据完整性，以确保信号在各个环节中没有失真或丢失。

本报告将介绍信号完整性测试的目的、测试方法、测试结果及建议。

2. 测试目的信号完整性测试的主要目的是验证信号在传输过程中的质量。

通过测试，可以确定信号是否满足设计要求，并找出潜在的问题。

这些问题可能包括信号失真、时钟抖动、串扰干扰等。

通过测试，可以提前发现并解决这些问题，确保信号的可靠传输。

3. 测试方法3.1 测试设备在进行信号完整性测试之前，需要准备以下测试设备：•示波器：用于观察信号波形和测量信号参数。

•信号发生器：用于产生测试信号。

•矢量网络分析仪：用于测量信号的频率响应和传输损耗。

3.2 测试流程信号完整性测试的基本流程如下：1.设置测试设备：连接示波器、信号发生器和矢量网络分析仪，并确保其正常工作。

2.准备测试样品：将待测试的电子设备或电路板连接到测试设备上。

3.产生测试信号：使用信号发生器产生测试信号，并将其输入到待测试的设备或电路板上。

4.观察信号波形：使用示波器观察信号波形，检查是否存在任何失真或干扰。

5.测量信号参数：使用示波器测量信号的幅度、频率、上升时间等参数。

6.使用矢量网络分析仪：如果需要更详细的信号特性分析，可以使用矢量网络分析仪进行频率响应和传输损耗的测量。

3.3 数据记录与分析在进行信号完整性测试期间，需要记录所有测试数据，并进行分析。

这些数据包括信号波形、信号参数测量结果以及任何异常情况的记录。

通过对测试数据的分析，可以确定信号的质量是否符合设计要求，并找出潜在的问题。

4. 测试结果与建议根据信号完整性测试的结果，可以得出以下结论和建议：•如果信号波形正常且符合设计要求，说明待测试的设备或电路板的信号传输路径基本上没有失真或干扰。

建议进行进一步的功能测试和验证。

•如果信号波形存在失真或干扰，需要进一步分析问题的原因。

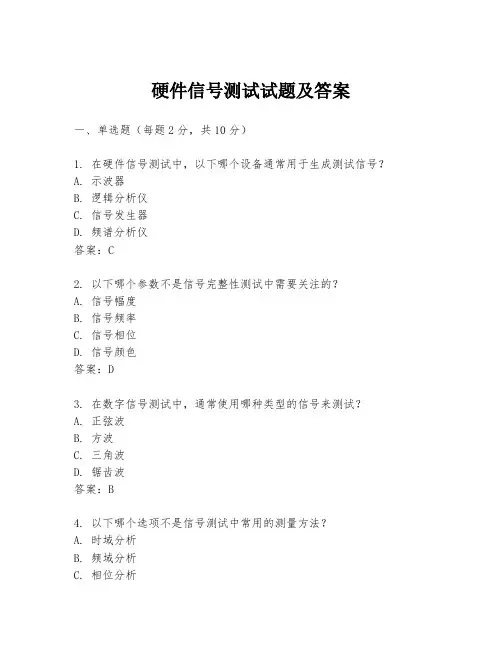

硬件信号测试试题及答案一、单选题（每题2分，共10分）1. 在硬件信号测试中，以下哪个设备通常用于生成测试信号？A. 示波器B. 逻辑分析仪C. 信号发生器D. 频谱分析仪答案：C2. 以下哪个参数不是信号完整性测试中需要关注的？A. 信号幅度B. 信号频率C. 信号相位D. 信号颜色答案：D3. 在数字信号测试中，通常使用哪种类型的信号来测试？A. 正弦波B. 方波C. 三角波D. 锯齿波答案：B4. 以下哪个选项不是信号测试中常用的测量方法？A. 时域分析B. 频域分析C. 相位分析D. 温度分析答案：D5. 信号发生器的输出频率范围通常由哪个参数决定？A. 分辨率B. 精度C. 带宽D. 采样率答案：C二、多选题（每题3分，共15分）6. 在硬件信号测试中，以下哪些设备可以用于测量信号的幅度？A. 示波器B. 信号发生器C. 频谱分析仪D. 网络分析仪答案：A, C, D7. 以下哪些因素会影响信号的完整性？A. 信号源的稳定性B. 传输线的阻抗C. 信号的频率D. 环境温度答案：A, B, C8. 在硬件信号测试中，以下哪些参数是测试时需要关注的？A. 信号的上升时间B. 信号的下降时间C. 信号的最大值D. 信号的最小值9. 以下哪些是信号测试中常用的信号类型？A. 正弦波B. 方波C. 噪声D. 脉冲答案：A, B, D10. 在信号测试中，以下哪些参数是信号发生器需要具备的？A. 频率范围B. 输出功率C. 分辨率D. 稳定性答案：A, B, C, D三、判断题（每题1分，共10分）11. 示波器不能用于信号频率的测量。

（）答案：错误12. 信号完整性测试只关注信号的幅度变化。

（）答案：错误13. 信号发生器的带宽越大，其输出信号的频率范围就越宽。

（）答案：正确14. 信号的相位在信号完整性测试中不重要。

（）答案：错误15. 环境温度不会影响信号的传输特性。

（）16. 信号的上升时间和下降时间是信号完整性测试中的重要参数。

硬件测试技术及信号完整性分析培训【培训对象】硬件设计工程师，硬件测试工程师，PCB设计工程师，EMC工程师，PI工程师，SI工程师，项目经理，技术支持工程师，等等。

------------------------------------------------------------------- ● 课程背景：随着IT在全球范围的不断推广和完善，IT产品涉及通信，电脑，家电，服务等领域，遍及全球每个角落，已经成为人类生存的必用品。

IT产品的市场体现不在于技术本身，而是看产品是否经得住用户的考验，性价比好的产品始终是用户心目中的首选。

因此在相同技术的前提下，如何把握好产品的质量就成为该产品在市场上是否有强劲体现最为重要的部分。

硬件测试的目的就是站在用户的角度，对产品的功能，性能，可靠性，兼容性，稳定性等进行严格的检查，提前体验用户感受的同时提高产品的市场竞争力。

硬件测试是产品从研发走向生产的必经阶段，也是决定产品质量的重要环节，如何将测试工作开展的更全面、更仔细、更专业完善也是众多企业所追求的目标。

本课程从测试的理论出发，结合实际的产品测试经验，介绍了黑盒测试的目的、原理、流程和实际应用操作，重点讲述白盒测试的方法，问题分析，硬件调试等内容。

【主办单位】中国电子标准协会【协办单位】深圳市威硕企业管理咨询有限公司------------------------------------------------------------------● 课程收益：通过本课程的学习，你可以掌握硬件测试的原理，方法，流程，和实际操作等。

本课程的重点在于教会你如何开展白盒测试，涉及PCB设计，EMC设计，SI设计，PI设计等内容。

并学会信号完整性原理，测试方法，分析方法，调试方法等。

通过本课程的学习你可以在硬件设计，硬件测试，PCB设计，SI设计，PI设计等方面的能力有质的飞跃，本课程的内容帮助你成为业界顶尖的工程师。

【信号完整性测试方法】时域测试（波形、眼图、抖动、TDR、时序）要求及仪器设备信号完整性测试方法简介信号完整性设计，在电路板设计过程中备受重视。

熟悉各类测试方法的特性，按照测试对象的特征和需求，选用合适些测试方法，对于选择方案，验证效果能够大大提高效率。

目前信号完整性的测试方法较多，从大的方向有频域测试、时域测试、其它测试。

（3类方法不是任何情况下都适合使用，信号完整性的测试方法，需要用到的仪器也很多。

）时域测试时域测试涵盖波形测试、眼图测试、抖动测试、TDR测试、时序测试。

01波形测试波形测试：是信号完整性测试最基础的方法，通常使用示波器进行测试。

测试波形的幅度、毛刺、边沿等。

通过测试波形的特征，分析幅度、边沿时间等指标是否满足要求。

波形测试需要遵循一定要求，才能保证测试误差尽量小。

⏹主机和探头一起配套的带宽要满足要求。

基板上测试系统的带宽应该在测试信号带宽的3倍以上。

在工程实践中，有的工程师随意找些探头就测试，不同厂家的探头匹配不同厂家的示波器，综合情况测试系统的误差就会很大。

⏹其次，需要注重细节。

如测试点一般选择在接收器件的附近，若条件限制无法测试，像BGA封装这类的器件，需要放在靠近Pin脚的PCB走线上或者Via上。

间隔接收器件PIn脚太远，信号发射，可能会促使测试结果和实际真实信号差异较大。

探头的接地线，也尽可能选择短的地线等。

⏹最后，应该考虑匹配。

主要关于使用同轴电缆测试的应用场景，同轴接到示波器上，负载常规是50Ω阻抗的直流耦合，对于有的电路，需要直流偏置，直接将测试系统接入会导致电路工作状态有影响，最终导致测试不到正常的波形。

02眼图测试眼图测试：针对有相关规范要求的接口（USB、SATA、HDMI、光接口）等。

通过具有MASK的示波器（含通用示波器、采样示波器、信号分析仪）。

这类示波器内部具有的时钟提取功能，能够显示眼图。

然而对于没有MASK的示波器，需要使用外接时钟实现触发。

硬件信号质量SI测试规范初识SI测试SI信号完整性（Signal Integrity）测试是在设计过程中使用的方法，用于测量信号在电路板或器件上的运行状况。

硬件信号质量SI测试是关于硬件电路的信号质量、时钟频率等性能指标的测试。

直观来说，SI测试是用来测试硬件信号的质量好坏，它可以检验硬件产品在复杂环境下所产生的电磁干扰、衰减、相位偏移等信号问题。

SI测试可以应用于多类硬件设备，包括计算机服务器、路由器、交换机、移动终端设备、自动驾驶汽车和其他高速信号传输的硬件设备。

SI测试内容SI测试的内容可以包括以下方面：信号完整性测量通过SI测试，可以测量信号的质量，例如电压、阻抗、反射系数、传输延迟、噪声等因素。

协议分析在不同的硬件设备中，采用的协议类型不同，例如高速串口协议（USB、SATA、PCIe）协议、以太网协议等。

通过协议分析，可以更好地评估硬件设备的通信质量。

EMI/EMC测试电磁干扰（EMI）测试和电磁兼容性（EMC）测试，是一些硬件设备必须通过的测试，通过这个测试可以评估设备的电磁性能，例如电磁干扰抗性、放射性等。

SI测试过程SI测试包含以下步骤：硬件设计要求和规格说明在进行硬件设计时，其中最重要的一个环节就是设计要求和规格说明。

这个环节主要是考虑设计需求和目标，例如每个信号的最大传输速率、延迟、阻抗控制等。

SI测试建模建立数学模型，以预测电路板或器件中的信号完整性。

在这个过程中，包括建立传输线模型、建立布局模型、计算电磁丢失和干扰等。

硬件SI测试硬件SI测试是采用测试仪器进行的。

测试仪器需要支持各种测量方法和协议类型。

常用的测试方法有：同步时钟测试同步时钟测试一般用于高速传输的硬件设备，例如PCIe、DDR、PCI、SDRAM等。

测试流程要求如下：1.选择测试仪器和信号源。

2.设置测试参数，例如时钟频率、电平、电流和电压等。

3.通过测试仪器读取信号。

4.评估结果并记录数据。

非同步时钟测试非同步时钟测试一般用于串行通信硬件设备，例如以太网、USB、PCIe等。

信号完整性测试硬件电路测试中非常重要的一项是信号完整性测试，特别是对于高速信号，信号完整性测试尤为关键。

完整性的测试手段种类繁多，有频域，也有时域的，还有一些综合性的手段，比如误码测试。

不管是哪一种测试手段，都存在这样那样的局限性，它们都只是针对某些特定的场景或者应用而使用。

只有选择合适测试方法，才可以更好地评估产品特性。

本文将讲解常用的一些测试方法和使用的仪器。

一、波形测试使用示波器进行波形测试，这是信号完整性测试中最常用的评估方法。

主要测试波形幅度、边沿和毛刺等，通过测试波形的参数，可以看出幅度、边沿时间等是否满足器件接口电平的要求，有没有存在信号毛刺等。

波形测试也要遵循一些要求，比如选择合适的示波器、测试探头以及制作好测试附件，才能够得到准确的信号。

下图是DDR在不同端接电阻下的波形。

常见的示波器厂商有是德科技、泰克、力科、罗德与施瓦茨、鼎阳等等。

二、时序测试现在器件的工作速率越来越快，时序容限越来越小，时序问题导致产品不稳定是非常常见的，因此时序测试是非常必要的。

一般，信号的时序测试是测量建立时间和保持时间，也有的时候测试不同信号网络之间的偏移，或者测量不同电源网络的上电时序。

测试时序基本都是采用的示波器测试，通常需要至少两通道的示波器和两个示波器探头（或者同轴线缆）。

下图是测量的就是保持时间：三、眼图测试眼图测试是常用的测试手段，特别是对于有规范要求的接口，比如USB、Ethernet、PCIE、HDMI和光接口等。

测试眼图的设备主要是实时示波器或者采样示波器。

一般在示波器中配合以眼图模板就可以判断设计是否满足具体总线的要求。

下图是示波器测试的一个眼图：四、抖动测试抖动测试现在越来越受到重视，常见的都是采用示波器上的软件进行抖动测试，如是德科技示波器上的EZJIT。

通过软件处理，分离出各个分量，比如总体抖动（TJ）、随机抖动（RJ）和固有抖动（DJ）以及固有抖动中的各个分量。

对于这种测试，选择的示波器，长存储和高速采样是必要条件，比如2M以上的存储器，20GSa/s的采样速率。

信号完整性的常用的三种测试
信号完整性的测试手段主要可以分为三大类，下面对这些手段进行一些说明。

抖动测试
抖动测试现在越来越受到重视，因为专用的抖动测试仪器，比如TIA(时间间隔分析仪)、SIA3000，价格非常昂贵，使用得比较少。

使用得最多是示波器加上软件处理，如TEK的TDSJIT3软件。

通过软件处理，分离出各个分量，比如RJ和DJ，以及DJ中的各个分量。

对于这种测试，选择的示波器，长存储和高速采样是必要条件，比如2M以上的存储器，20GSa/s的采样速率。

不过目前抖动测试，各个公司的解决方案得到结果还有相当差异，还没有哪个是权威或者行业标准。

波形测试。

硬件测试中的信号完整性与时序分析硬件测试在现代电子领域中起着至关重要的作用。

其中，信号完整性与时序分析是硬件测试过程中的两个关键方面。

本文将深入探讨信号完整性与时序分析的概念、重要性以及测试方法，以帮助读者更好地理解和应用于实际项目中。

一、信号完整性信号完整性指的是电子系统中信号的传输过程中是否能够保持其原始质量、准确性和稳定性。

在高速数字电路设计和通信系统中，信号完整性是确保信号正确、可靠地传输的关键因素。

信号完整性问题可能导致信号失真、时序错误、干扰噪声等问题，从而降低系统性能甚至引发系统故障。

为了确保信号完整性，硬件测试中常常采用以下几种方法：1. 眼图测量：眼图可以直观地展示信号的质量和稳定性。

通过该方法，测试人员可以判断信号的抖动情况、噪声水平和时钟同步等问题。

2. 波形分析：利用示波器等测试仪器，测试人员可以对信号的电压、频率、上升沿和下降沿等参数进行精确测量，并与标准波形进行比较，以评估信号质量。

3. 串扰分析：在高密度布线的电子系统中，邻近信号线之间可能会发生串扰现象，影响信号完整性。

通过串扰分析，测试人员可以发现并修复潜在的信号干扰问题。

4. 电磁兼容性（EMC）测试：在电子设备中，电磁辐射和电磁感应可能会对信号完整性产生不利影响。

EMC测试可以评估设备在电磁环境下的安全性和干扰抗性。

二、时序分析时序分析是硬件测试中另一个重要的方面，它涉及到信号在电路中传输的时间和顺序。

在高速数字系统和通信领域中，准确地控制和分析信号的时序关系至关重要，任何时序错误都可能导致系统失效。

在时序分析中，常用的测试方法有：1. 时钟信号分析：时钟信号是数字系统中的同步基准，对于时序分析至关重要。

通过测量时钟信号的频率、占空比和抖动等参数，可以评估系统的时序稳定性。

2. 延迟分析：在数字电路中，各个逻辑门的延迟可能存在差异，从而导致时序错误。

通过测量电路中各个节点的延迟情况，可以发现潜在的时序问题并进行优化。

硬件测试中的高速信号与时钟测试技术高速信号与时钟在硬件设计中起着至关重要的作用，因此在硬件测试过程中需要采用一些专门的技术来确保其质量和可靠性。

本文将介绍一些常用的高速信号与时钟测试技术，以帮助工程师们更好地进行硬件测试。

一、高速信号测试技术1. 信号完整性测试信号完整性测试是用于评估信号在传输过程中的质量和准确性的一种测试技术。

它可以检测到信号的衰减、延迟、波形失真等问题，帮助工程师确定信号传输的最大速率和最佳参数设置。

在进行信号完整性测试时，常用的方法包括时域反射技术（TDR）和频域反射技术（FDR）。

TDR可以通过测量信号在传输线上的反射来判断线路的损耗和延迟情况，而FDR则可以通过检测信号的频谱来评估信号的失真情况。

2. 眼图测试眼图是一种以眼形图案显示信号质量的测试方法。

它可以通过在显示设备上绘制出接收到的信号波形的形状来评估信号的稳定性和准确性。

在进行眼图测试时，需要使用专门的仪器来采集和分析信号波形。

通过评估眼图的打开度、噪音水平、边缘速率等参数，工程师们可以判断信号传输的质量，从而进行合适的调整和优化。

3. 串扰测试在高速信号传输中，串扰是一种常见的问题。

它指的是在多个信号线路之间相互干扰，导致信号失真或者传输错误。

为了确保高速信号的质量，工程师们需要进行串扰测试来评估并解决潜在的串扰问题。

串扰测试通常需要使用专门的仪器和软件来模拟和分析信号的传播过程。

通过测量信号之间的传播路径和干扰程度，工程师们可以确定信号线路的布局和设计是否满足要求，并采取相应的措施进行改进。

二、时钟测试技术1. 时钟相位噪声测试时钟相位噪声是指时钟信号的相位偏移和波动。

它可以是由于时钟源、传输线路、器件本身等因素引起的，对系统性能和稳定性有着重要影响。

在时钟相位噪声测试中，常用的方法包括频谱分析和相位噪声测量。

频谱分析可以通过测量时钟信号的频谱来评估相位噪声的特性，而相位噪声测量则可以直接测量时钟信号的相位偏移和波动。
