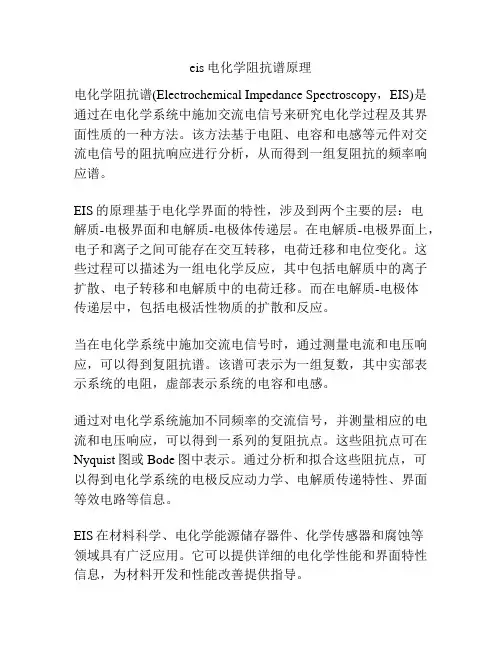

eis电化学阻抗谱原理
电化学阻抗谱(Electrochemical Impedance Spectroscopy，EIS)是通过在电化学系统中施加交流电信号来研究电化学过程及其界面性质的一种方法。
该方法基于电阻、电容和电感等元件对交流电信号的阻抗响应进行分析，从而得到一组复阻抗的频率响应谱。
EIS的原理基于电化学界面的特性，涉及到两个主要的层：电
解质-电极界面和电解质-电极体传递层。
在电解质-电极界面上，电子和离子之间可能存在交互转移，电荷迁移和电位变化。
这些过程可以描述为一组电化学反应，其中包括电解质中的离子扩散、电子转移和电解质中的电荷迁移。
而在电解质-电极体
传递层中，包括电极活性物质的扩散和反应。
当在电化学系统中施加交流电信号时，通过测量电流和电压响应，可以得到复阻抗谱。
该谱可表示为一组复数，其中实部表示系统的电阻，虚部表示系统的电容和电感。
通过对电化学系统施加不同频率的交流信号，并测量相应的电流和电压响应，可以得到一系列的复阻抗点。
这些阻抗点可在Nyquist图或Bode图中表示。
通过分析和拟合这些阻抗点，可以得到电化学系统的电极反应动力学、电解质传递特性、界面等效电路等信息。
EIS在材料科学、电化学能源储存器件、化学传感器和腐蚀等
领域具有广泛应用。
它可以提供详细的电化学性能和界面特性信息，为材料开发和性能改善提供指导。
以DSSC为例，图解EIS（电化学阻抗谱）原理、表征和Zview拟合首先以DSSC为例，其工作原理及结构如图1所示：图1 DSSC结构及工作原理DSSC中的电子过程分以下几个部分：图2为上述过程的图解图2. DSSC电子过程1.EIS 工作基本原理电化学阻抗谱方法是一种以小振幅正弦波电位(或电流)为扰动信号的电化学测量方法。
对于一个稳定的线性系统M,如以一个角频率为w的正弦波电信号(电压或电流)x为激励信号输入该系统,相应的从该系统输出一个角频率为w的正弦波电信号(电流或电压)Y,Y即是响应信号。
Y与x之间的关系为:Y= G(w)·X式中G为频率的函数,即频响函数,它反映系统M的频响特性,由M的内部结构所决定。
因而可以从G随x与Y的变化情况获得线性系统内部结构的有用信息。
如染料敏化太阳能电池的内部电子传输过程可以看作一个黑箱模型M, 对M进行动态处理如图3所示如果扰动信号X为正弦波电流信号,而Y为正弦波电压信号,则称G为系统M的阻抗。
对于阻抗一般用z来表示,阻抗是一个随频率变化的矢量,用变量为角频率w的复变函数表示。
即(用Z'表示实部,Z''表示虚部)征,从这两种图中就可以对系统进行阻抗分析。
2．拟合原理和表征利用zview拟合可以直接获得样品的传输电阻(R t)、界面电阻（R ct）、界面电容C ch等等效电路元件信息,从而为研究DSC内部的电子传输特性提供依据图4.DSSC的传输线模型对于理想DSC来说,R t与R ct主要决定电池在稳态下的工作输出。
DSC在EIS测试中的基本相应为高频段是一段直线,一般称作韦伯(warburg)特性,低频段是一个半圆。
直线对应电子传输过程,半圆对应于电子的转移过程。
图5a中可以看到(R t固定为100欧),半圆的直径对应R ct的值,随着R ct的增加而增加;图5(b)显示(R ct固定为300欧),R t的值为直线在实轴上投影的3倍,随着R t的增加,直线的长度增加。

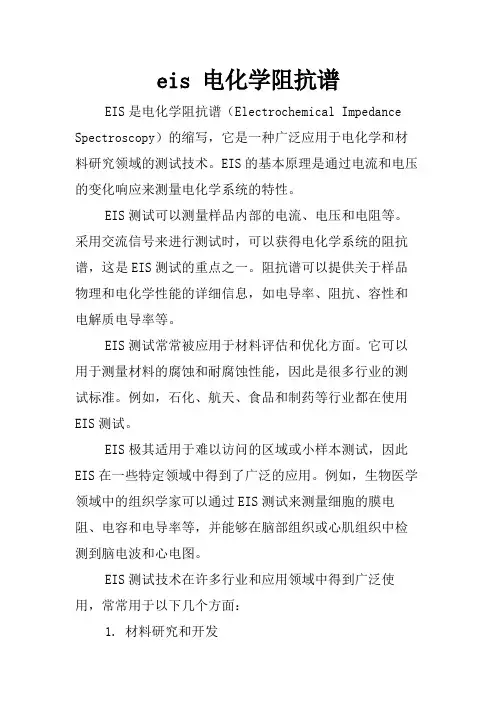

eis 电化学阻抗谱EIS是电化学阻抗谱（Electrochemical Impedance Spectroscopy）的缩写，它是一种广泛应用于电化学和材料研究领域的测试技术。
EIS的基本原理是通过电流和电压的变化响应来测量电化学系统的特性。
EIS测试可以测量样品内部的电流、电压和电阻等。
采用交流信号来进行测试时，可以获得电化学系统的阻抗谱，这是EIS测试的重点之一。
阻抗谱可以提供关于样品物理和电化学性能的详细信息，如电导率、阻抗、容性和电解质电导率等。
EIS测试常常被应用于材料评估和优化方面。
它可以用于测量材料的腐蚀和耐腐蚀性能，因此是很多行业的测试标准。
例如，石化、航天、食品和制药等行业都在使用EIS测试。
EIS极其适用于难以访问的区域或小样本测试，因此EIS在一些特定领域中得到了广泛的应用。
例如，生物医学领域中的组织学家可以通过EIS测试来测量细胞的膜电阻、电容和电导率等，并能够在脑部组织或心肌组织中检测到脑电波和心电图。
EIS测试技术在许多行业和应用领域中得到广泛使用，常常用于以下几个方面：1. 材料研究和开发EIS的主要应用是评估一系列材料的性能、特性和耐久性。
它可以用于测试电池、电解器、金属、聚合物和涂层等材料的性能。
这些测试可以为科学家和工程师提供分析数据和性能指标，以便对材料进行优化和改善。
2. 腐蚀控制和预防腐蚀是许多材料的主要问题，因此EIS被广泛用于腐蚀控制和预防。
电化学阻抗谱可以用于检测腐蚀的程度，并且可以为预防和控制腐蚀提供数据。
它也可以用于评估涂层、防腐剂和防锈剂的性能。
3. 生物医学研究生物医学研究中的应用包括细胞和组织的测试，以及脑电图和心电图的检测。
EIS测试可以通过对电导率、电容和电阻的测量来评估细胞和组织的属性，从而为生物医学研究提供数据。
4. 建筑材料测试建筑工业是一个需要考虑腐蚀控制和耐久性的行业。
EIS可以通过测试混凝土、钢筋、涂层和其他建筑材料的阻抗谱来评估它们的性能，以便制定更好的建造策略和计划。

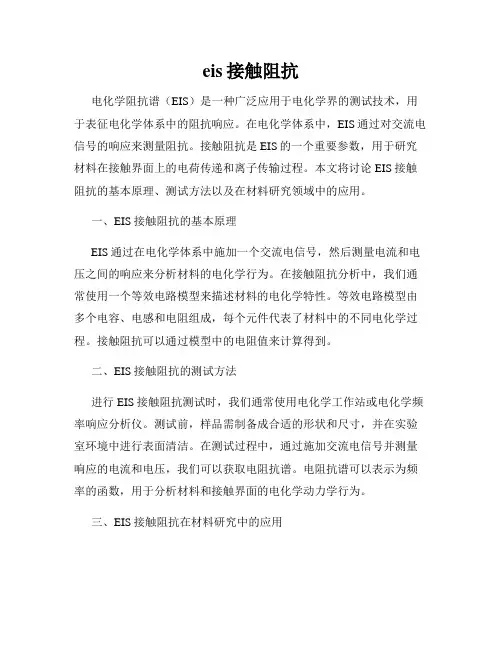

eis接触阻抗电化学阻抗谱（EIS）是一种广泛应用于电化学界的测试技术，用于表征电化学体系中的阻抗响应。
在电化学体系中，EIS通过对交流电信号的响应来测量阻抗。
接触阻抗是EIS的一个重要参数，用于研究材料在接触界面上的电荷传递和离子传输过程。
本文将讨论EIS接触阻抗的基本原理、测试方法以及在材料研究领域中的应用。
一、EIS接触阻抗的基本原理EIS通过在电化学体系中施加一个交流电信号，然后测量电流和电压之间的响应来分析材料的电化学行为。
在接触阻抗分析中，我们通常使用一个等效电路模型来描述材料的电化学特性。
等效电路模型由多个电容、电感和电阻组成，每个元件代表了材料中的不同电化学过程。
接触阻抗可以通过模型中的电阻值来计算得到。
二、EIS接触阻抗的测试方法进行EIS接触阻抗测试时，我们通常使用电化学工作站或电化学频率响应分析仪。
测试前，样品需制备成合适的形状和尺寸，并在实验室环境中进行表面清洁。
在测试过程中，通过施加交流电信号并测量响应的电流和电压，我们可以获取电阻抗谱。
电阻抗谱可以表示为频率的函数，用于分析材料和接触界面的电化学动力学行为。
三、EIS接触阻抗在材料研究中的应用1. 金属腐蚀研究：EIS接触阻抗可以用于研究金属材料的腐蚀行为。
通过测量金属材料在腐蚀介质中的接触阻抗变化，可以评估材料的耐腐蚀性能，并进一步优化材料设计。
2. 锂离子电池研究：EIS接触阻抗被广泛应用于锂离子电池的研究中。
锂离子电池的性能和寿命与材料的电化学界面密切相关。
通过分析电池材料的接触阻抗，可以评估电极材料的电荷传输特性和界面稳定性，从而提高电池性能。
3. 腐蚀保护研究：在腐蚀保护领域，EIS接触阻抗可用于评估涂层和防护层的质量和效果。
通过分析接触阻抗的变化，可以监测涂层的附着性、耐腐蚀性和防护性能，为腐蚀保护策略的制定提供依据。
四、总结EIS接触阻抗是一种重要的电化学测试技术，用于研究材料在接触界面上的电化学行为。
通过测量交流电信号的响应，我们可以获得电阻抗谱，从而评估材料的电化学特性。
电化学阻抗谱原理应用及谱图分析电化学阻抗谱原理应用及谱图分析电化学阻抗谱(Electrochemical Impedance Spectroscopy，EIS)是一种测量电化学系统的电化学行为的方法，它通过测量系统对于正弦电压或电流的响应，来研究电化学反应过程中的阻抗变化。
EIS广泛应用于材料科学、化学工程、电池研究、腐蚀研究和生物医学等领域。
EIS的原理是利用正弦电压或电流去激励待测电化学系统，并测量响应信号的振幅和相位，然后将这些数据在频率域或时间域中进行分析，从而得到电化学系统的等效电路模型，如电阻、电容、电感等等，这些参数可以反映出系统的结构、特性和电化学反应的动力学信息。
EIS的主要作用是在电化学反应的过程中研究电荷传递、离子传输、质量传递等复杂的反应机理，可以通过建立电化学反应动力学模型，分析电极表面化学反应动力学参数，优化电极材料和电解液配方，提高电化学反应效率。
以下是两个例子，说明EIS的应用及注意事项：锂离子电池的研究：EIS广泛应用于电池的研究和开发中，通过测量电池的电化学阻抗谱来评估电池的性能和寿命。
例如，在锂离子电池中，电解质的性质和电极材料的表面形貌对电池性能有很大影响。
利用EIS可以评估电池的内部电阻、扩散系数等参数，进而优化电池设计和材料配方。
注意事项是，需要确保电池在测量时处于稳态，并控制好测量温度和电压等参数。
金属腐蚀的研究：EIS也被广泛应用于金属腐蚀的研究中，通过测量金属表面的电化学阻抗谱，可以评估金属表面的保护膜的质量和稳定性，了解金属腐蚀的机制，同时也可以评估防腐涂层的性能。
注意事项是，需要确保测量条件稳定，避免干扰，同时应选择合适的电解液和电极材料。
电化学阻抗谱（EIS）的谱图是通过测量电化学系统对于正弦电压或电流的响应所得到的。
谱图提供了电化学系统的等效电路模型，这些参数可以反映出系统的结构、特性和电化学反应的动力学信息。
在谱图的分析过程中，需要注意以下几点：峰的位置和形状:电化学阻抗谱中的峰代表电化学体系中不同的特征和反应机理。
eis阻抗谱摘要：一、引言二、eis 阻抗谱的基本概念1.电化学阻抗谱（EIS）2.eis 阻抗谱的原理三、eis 阻抗谱的应用领域1.电化学反应研究2.电极过程动力学研究3.电化学传感器4.锂电池研究四、eis 阻抗谱的实验方法1.频率范围的选择2.测量电极和参比电极的放置3.阻抗谱的解析五、eis 阻抗谱的局限性和发展趋势1.数据处理和解析的复杂性2.实验条件的敏感性3.新技术的发展正文：一、引言电化学阻抗谱（EIS）是一种广泛应用于电化学领域的分析技术，能够提供电极系统对电流响应的详细信息。
eis 阻抗谱作为EIS 的一种，具有很高的研究价值。
本文将介绍eis 阻抗谱的基本概念、应用领域、实验方法及其局限性和发展趋势。
二、eis 阻抗谱的基本概念1.电化学阻抗谱（EIS）：电化学阻抗谱是一种描述电化学反应过程中电极系统的阻抗变化的实验技术。
2.eis 阻抗谱的原理：通过施加不同频率的正弦交流电压，测量电极系统的阻抗随频率的变化，从而获得电极过程的动力学信息。
三、eis 阻抗谱的应用领域1.电化学反应研究：eis 阻抗谱可以用于研究电化学反应的速率常数、电子转移数等动力学参数。
2.电极过程动力学研究：通过分析eis 阻抗谱，可以了解电极过程的动力学机制，如电极反应的活化能等。
3.电化学传感器：eis 阻抗谱可用于评估电化学传感器的性能，如灵敏度、选择性等。
4.锂电池研究：eis 阻抗谱在锂电池研究中的应用主要包括评估电极材料的性能、研究电池的充放电机制等。
四、eis 阻抗谱的实验方法1.频率范围的选择：根据所需研究的电极过程，选择合适的频率范围，一般为几赫兹至几千赫兹。
2.测量电极和参比电极的放置：通常采用三电极体系，包括工作电极、参比电极和对电极。
3.阻抗谱的解析：通过分析实部和虚部的阻抗值，获得电极过程的动力学信息。
五、eis 阻抗谱的局限性和发展趋势1.数据处理和解析的复杂性：eis 阻抗谱的数据处理和解析需要一定的电化学知识，对实验人员的要求较高。
