液晶显示器常见故障分析及维修方法.

液晶显示器常见故障有哪些？十大维修方法助你力解难题！电脑的显示器的故障分为软故障和硬故障，当我们的显示器不能正常显示时，我们应该先简单的分析一下，故障出在哪里，是软件设置问题还是显示器的内部电路坏了。

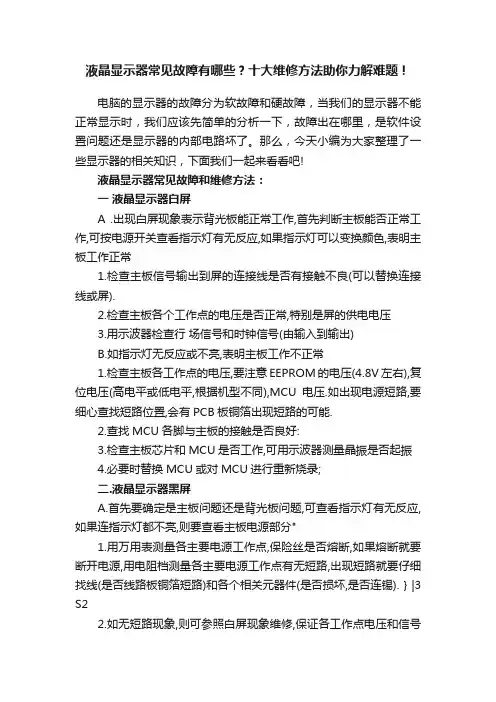

那么，今天小编为大家整理了一些显示器的相关知识，下面我们一起来看看吧!液晶显示器常见故障和维修方法：一液晶显示器白屏A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏).2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EEPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),MCU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找MCU各脚与主板的接触是否良好:3.检查主板芯片和MCU是否工作,可用示波器测量晶振是否起振4.必要时替换MCU或对MCU进行重新烧录;二.液晶显示器黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分"1.用万用表测量各主要电源工作点,保险丝是否熔断,如果熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡). } |3 S22.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查MCU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件三.液晶显示器缺色1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.液晶显示器按键失灵1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到MCU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.注意按键本身有无损坏五. 液晶显示器双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯六.液晶显示器偏色:1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录七.液晶显示器花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路(IC脚排阻及座双列插针,特别注意扁平插座)4.必要时替换屏八.液晶显示器无信号:A.通电后出现无输入信号(NO VGA INPUT)1.检查VGA电缆连接2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)!3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OF RANGE)1.检查电脑输入信号是否超出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)九.液晶显示器画面闪(字抖动)1.用自动调节或用手动调节"相位"能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到主芯片部分线路(有无虚焊短路电容电阻有无错值)十.液晶显示器重影1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)好了今天小编的介绍就到这里了，希望对大家有所帮助!如果你喜欢记得分享给身边的朋友哦!。

液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。

比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。

2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。

检修的要点是对比修理法。

因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。

3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。

亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。

但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。

5.偏色故障．一般可以进入维修调整模式进行调整。

6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。

因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。

怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。

所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。

这种损坏一旦发生就是永久性的，无法挽回。

所以一定要引起足够的重视。

液晶显示器常见故障的维修液晶显示器的结构进行介绍，下面就是一台液晶显示器之结构和所有的配件1、PANEL（液晶屏）2、A/D驱动板；3、液晶驱屏线4、高压板（又称升压板、高压条、INVERTER）5、高压板线材6、电源适配器（外置，一般都用直流3A/12V），也有部分之显示器的开关电源部分内置在机内之，直接输入AC220V7、VGA线8、外壳以下是根据我们日常之检修总结之一些检修思路：1.显示器整机没有电(1)电源故障:这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器之电源简单多了，易损的一般是一些小元件，象保险管、整流桥.300V滤波电容、电源开关管、电源管理IC,整流输出二极管,滤波电容等。

(2)驱动板故障: 驱动板烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出.先查12V电压好否，跟着查5V电压好否，因为A/D驱动板之MCU芯片的工作电压是5V，所以查找开不了机的故障时,先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V之电源部分出了问题，这种故障很常见,检查5端稳压块(常见型号8050SD—LM2596—AIC15-01等).另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复好，故障一般就此解决，也经常遇到5V电压恢复好后还不能好开机的，这种情况也有多种原因，一方面是MCU之程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU之I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换了MCU 也解决不了问题，因为MCU是需要编程和写码的，在没办法找到原厂之AD驱动板替换之情况下，我们只能用通用A/D驱动板代换如:151D或161B等.2.显示屏亮一下就不亮了，但是电源指示灯绿灯常亮。

液晶显示器闪烁的故障排除方法
1.检查电源问题：
-确保显示器和电脑都连接到可靠的电源插座上，而且电源线插头牢固无松动。

-尝试更换显示器的电源线，确保它没有断裂或损坏。

2.检查显示器设置：
-进入操作系统的显示设置，确保刷新率设置适当。

大部分情况下，将刷新率设置为60Hz可以有效防止闪烁问题。

-重新连接显示器与电脑，确保插头连接良好。

尝试更换显示器连接线，排除线材损坏。

3.检查显示器本身的问题：
-调整显示器的亮度和对比度设置，有时过高或过低的设置可能会导致闪烁问题。

-将显示器调整为默认设置，以确保没有其他设置或配置导致闪烁。

4.更新显示驱动程序和操作系统：
-如果以上方法都无法解决问题，尝试更新操作系统并重新安装显示器驱动程序。

5.检查其他外部设备：
-断开所有外部设备（如音频设备，USB设备等），将显示器与电脑直接连接，排除外部设备可能引起的干扰。

-检查附近是否有干扰源，如电磁场、电视、电源适配器等，将它们移离显示器。

液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。

如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。

本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。

电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。

如果无法正常开机，需要检查电源电路的供电情况。

电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。

此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。

2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。

此时需要检查稳压器的工作情况，是否正常输出所需要的电压。

3. 开关电路故障开关电路故障可能导致电源无法正常开关。

此时需要检查开关电路中的开关元件和电感等元件是否工作正常。

常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。

首先需要检查电源插头是否正常，是否接触良好。

然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。

2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。

此时需要检查稳压器是否正常工作，是否输出正常的电压。

同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。

3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。

一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。

另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。

维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。

下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。

液晶显示器常见的故障与解决方法
1.显示器无法开机或开机后没图像：
-检查显示器的电源线是否插紧，确保电源正常供电。

-检查数据线是否松动或损坏，尝试更换数据线。

-检查电脑的显卡输出端口是否正常工作，尝试连接到其他显示设备上。

2.显示器图像模糊或失真：
-检查显示器的分辨率设置是否正确，确保与电脑的分辨率设置一致。

-调整显示器的亮度、对比度和色彩设置，可能需要进行适当的调整
以提高图像质量。

-清洁显示器屏幕表面，可能有灰尘或污垢导致图像模糊。

3.显示器出现闪烁或黑屏：
-检查数据线是否松动或损坏，尝试更换数据线。

-查看电脑的显卡设置，尝试降低刷新率以减少闪烁。

-适时更新显示器驱动程序，以确保与电脑系统的兼容性。

4.显示器颜色不准确或异常：
-检查显示器的色彩设置，确保设置正确。

-尝试调整显示器的色温和色彩平衡，以改变颜色表现。

5.显示器出现死点或亮点：
-死点是指显示器上出现的一个或多个点完全不亮，无法显示图像。

-亮点是指显示器上出现的一个或多个点常亮，无法显示其他颜色。

-避免使用尖锐的物体触摸屏幕，以防划伤或压坏液晶。

-如果死点或亮点数量较少且不明显，可以尝试使用软件修复工具。

液晶显示器中容易损坏的部件是：高压板、数据线、驱动板、内置电源和屏幕本身，下面就介绍下这些情况进行分析：一、液晶显示器故障较多的还是高压板。

高压板出问题后，出现的故障现象一般分成2种。

1、灯管能亮一下，很快就不亮了；2、灯管根本就不亮。

针对这两种故障，都可以修复高压板或直接更换高压板。

维修时要注意的是部分显示器有灯管线开路、灯管坏了或老化也会出现能亮一下，很快就不工作了。

二、VGA线坏，造成颜色不对或机器不工作，直接更换VGA线。

更换线之前，把原线的引脚测量清楚，以便快速更换线时接错。

三、驱动板坏，一般是不开机，或开机不能正常工作。

驱动板坏，大致分为主芯片坏、M CU坏或数据丢失、供电电路坏等等。

一般驱动板坏了，修复比较麻烦，主要是零件和数据软件不好找，一般供电电路可以修修MCU坏或数据丢失某些机型是可以重写软件数据解决，但还是很多显示器没办法写（软件找不到），怎么办？在这种情况下，一般可用代用板或通用板。

四、内置电源坏，主要是不输出电压或输出电压带不起负载。

电源坏比较好修，一般先查输出部分有没有电压输出。

有的话，交流电路就基本上没问题了，要查的就是直流电路了。

保护电路出问题了、滤波电路开路或电容失效、整流二极管坏等等。

输出部分没有电压输出，先查后级负载有没有短路。

有短路先断开短路电路，看电压是不是正常了。

如果后级电路没短路，那就要查交流部分了，从交流220V到桥堆，经整流滤波后得到300V直流，300V到后级开关管到电源管理IC等电路，逐一排查。

五、屏坏，一般有以下几种情况：1、花屏竖彩条或COG、TAB不良；2、白屏或黑屏；3、亮线、亮带、暗线、黑线、黑斑；4、背光纸、背光板不良偏光膜刮伤。

这种故障的修复概率不是很高，1和3两种情况大部分需要更换LCD了。

液晶显示器常见故障维修和保养方法随着液晶显示器价格的不断走低，无论是新攒机的用户，抑或是升级的用户，大家早已经把液晶显示器做为了第一选择！而伴随着液晶显示器的普及，关于液晶显示器的各种应用问题也越来越多。

对于很多用户而言，大家最为关心的就是液晶显示器的色彩表现。

不同型号的两款液晶显示器，其在显示同一信号源的时候，色彩的亮度，鲜艳度都会有所不同。

因此，液晶显示器的显示质量就成为了很多消费者在购买液晶显示器时最为关注的问题。

而不少消费者在购买液晶显示器之后，往往都有这样的经历：在卖场时感觉液晶显示器的颜色非常鲜艳，第一视觉印象非常棒，但是在自己使用一段时间后就感觉液晶显示器的色彩暗淡了，感觉其显示质量不如卖场摆放的样机。

此外，在用户的使用过程中，诸如水波纹，亮线的出现，给很多用户带来了不少的烦恼。

液晶显示器使用问题的增多，一方面原因是由于各大生产厂商为了控制生产成本，在产品的做工用料上进行了缩减，从而导致了一些产品的少数配件提前老化而导致的；另一方面的原因则是由于用户不适当的使用习惯而引起的。

特别是后者的情况更为普遍，大部分用户根本不知道如何正确使用以及保养液晶显示器。

下面，我们就针对液晶显示器的应用与保养问题，为大家做一个简单的介绍。

如何解决水波纹问题？水波纹问题在液晶显示器的应用中是比较常见的，在很多产品讨论区都可以看到网友在痛骂某一型号的LCD刚刚买回家，就出现了水波纹问题。

所谓的水波纹问题，就是指屏幕上的暗波线发生干扰的一种形式，给用户的感觉就像是水面上的波纹一样。

很多网友就反映，即使刚刚买的LCD出现了水波纹现象，销售商也不给予保修或者是更换。

这个问题也导致了很多网友在讨论区非理性地发泄对一些品牌一些型号的愤恨！事实上，大部分水波纹现象都不能算是LCD的缺陷，这也是为何经销商不会对出现水波纹现象的LCD进行更换的原因。

水波纹是液晶屏幕上的暗波线发生干扰的一种形式，其由荧光点的分布与图像信号之间的关系引起的干扰现象。

液晶屏故障现象和对应解决办法总结液晶屏故障现象：花屏，白屏，暗屏，图像淡，竖条，彩色失真，偏色，网纹干扰，彩色反相，字符虚或拖尾，亮线、亮带或者是暗线等。

一)花屏1)花屏故障现象总述：屏幕有图像，但图像上覆盖有点状、片状、马赛克等干扰。

对应维修思路方向：检查信号源，逻辑板，LVDS信号，主板，屏参，液晶屏。

2)花屏故障现象：用户菜单正常，只是图像出现花屏现象。

对应维修思路：检查主板及scaler处理芯片电路,补焊芯片。

3)花屏故障现象：不定时花屏，花屏中间图像夹杂很多细小的彩点。

对应维修思路：LVDS插线接触不良。

4)花屏故障现象：反复上电后，花的条纹、色彩有变化。

对应维修思路：检查逻辑板5)花屏故障现象：反复上电后，花的条纹、色彩无变化。

对应维修思路：屏本身坏机会大。

6)花屏故障现象：图像有干扰，字符上也有干扰。

对应维修思路：逻辑板、屏信号连线、数字板信号输出电路。

7)花屏故障现象：字符正常，图像有块状、点状干扰。

YPbPr输入信号，没有干扰。

再从AV端口输入，图像出现干扰。

对应维修思路：帧存储器假焊，图像增强处理IC控制信号线断。

8)花屏故障现象：图像全部是花点状，细碎花屏，字符是正常的。

对应维修思路：故障在视频解码器电路。

因为，图像增强处理电路产生的故障是块状的，不是细碎的。

9)花屏故障现象：图像上有扭曲状或者网纹干扰。

AV试机一切正常!度对应维修思路：中放、高放电路。

10)花屏故障现象：图像规则块状花屏。

对应维修思路：主板缓存与主芯片通信不良。

11)花屏故障现象：花屏鬼影，整个屏幕有杂乱的彩色条纹。

对应维修思路：关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.逻辑板主查屏供电及芯片供电，格式变换器与帧存储器通讯，屏存储器数据损坏。

12)花屏故障现象：开机时左上方出现瞬间花屏。

液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术，但由于复杂的内部结构和电路，常常出现各种故障。

本手册将介绍液晶显示器的常见问题及其维修方法，以帮助读者解决问题并提高维修效率。

二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象：重新插拔视频线，检查信号源是否正常- 显示模糊或颜色失真：检查信号线接触是否良好，进行芯片检测和更换- 亮度调节失效：检查背光灯管是否破损，更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面，检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源，拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板，注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件，注意不要损坏其他零件c) 插入新零件，确保与相关线路连接稳固d) 重新组装显示器，注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示，以免影响屏幕寿命- 避免频繁开关屏幕，以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度，以免划伤或损坏五、安全注意事项1. 在拆解显示器时，务必注意安全，避免触电或其他意外伤害2. 当更换零件时，确保显示器断电，避免触及有电的部件3. 拆解零件时要轻拿轻放，避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难，应该寻求专业人员的帮助，避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍，包括故障排查与诊断、拆解与更换零件、维护与保养等方面。

液晶显示器维修教程
液晶显示器维修通常涉及以下几个方面：
1. 检查电源：首先，确保显示器的电源线连接牢固，并且
电源插座正常工作。

然后，检查显示器的电源开关是否正
常工作。

如果电源正常，但显示器仍无法启动，可能是电
源板出现故障，需要更换。

2. 检查信号线：确认显示器的信号线连接牢固，并且连接
到正确的接口。

如果信号线没有问题，可以尝试连接到不
同的电脑或设备上，以排除信号源的问题。

3. 检查显示屏：如果显示器仍然无法启动或显示画面异常，可能是显示屏本身出现故障。

可以使用一个工作正常的显
示器连接到同一台电脑上，以确认是显示器的问题还是电
脑的问题。

如果问题出现在显示器上，可能需要更换或修
复显示屏，这需要专业的技术支持。

4. 清洁显示器：有时显示器出现模糊、模糊、颜色不正常
等问题，可能是由于灰尘或污垢的堆积。

可以使用柔软的
干净布轻轻擦拭显示屏，或者使用专门的显示器清洁剂进行清洁。

注意不要使用含有酒精或溶剂的清洁剂，这可能会损坏显示屏。

请注意，在进行任何维修操作之前，务必断开显示器的电源，并且根据显示器的使用手册或与制造商联系以获得正确的维修方法和建议。

如果您不确定如何进行维修，建议寻求专业的技术支持。

液晶显示器常见故障的维修方法先对液晶显示器的结构进行介绍，下面就是一台液晶显示器的结构和所有的配件1、PANEL（液晶屏）2、A/D驱动板；3、液晶驱屏线4、高压板（又称升压板、高压条、INVERTER）5、高压板线材6、电源适配器（外置，一般都用直流3A/12V），也有部分的显示器的开关电源部分内置在机内的，直接输入AC220V的7、VGA线8、外壳以下是根据我们日常的维修总结的一些维修思路：1.显示器整机无电(1)电源故障:这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt 显示器的电源简单多了，易损的一般是一些小元件，象保险管、整流桥.300V滤波电容、电源开关管、电源管理IC,整流输出二极管,滤波电容等。

(2)驱动板故障: 驱动板烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出.先查12V电压正常否，跟着查5V电压正常否，因为A/D驱动板的MCU芯片的工作电压是5V，所以查找开不了机的故障时,先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V 转换到5V的电源部分出了问题，这种故障很常见,检查5端稳压块(常见型号8050SD—LM2596—AIC15-01等).另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复正常，故障一般就此解决，也经常遇到5V电压恢复正常后还不能正常开机的，这种情况也有多种原因，一方面是MCU的程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换了MCU也解决不了问题，因为MCU是需要编程和写码的，在没办法找到原厂的AD驱动板替换的情况下，我们只能用通用A/D驱动板代换如:151D或161B等. 2.显示屏亮一下就不亮了，但是电源指示灯绿灯常亮。

液晶显示器故障维修大全液晶显示器故障维修大全一、液晶显示器的概念：液晶是一种介于固态和液态之间的具有规则性分子排列及晶体的光学各向异性的有机化合物。

液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为其物理上具有液体与晶体的特性，故称之为“液晶”。

液晶显示器实际上就是以液晶为显示模块制作的显示器。

液晶显示器中的液晶体在工作时并不发光，而是控制外部光的通过量。

当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，光线的通过量就不同，从而实现了亮暗变化，利用这种原理可重现图像。

液晶分子扭曲的大小由加在液晶分子两边的电压差决定，因而可以实现电到光的转换。

即用电压的高低控制光的通过量，从而把电信号转换成光信号，将图像显示出来。

二、液晶显示器的结构：1. 从外观看，液晶显示器主要包括显示器外壳、显示器电源开关、功能按钮、支架及液晶显示屏（PANEL）等。

2. 从内部结构看，液晶显示器主要由驱动板（主控板）、电源板、高压板（有的和电源板设计在一起）、功能面板、VGA接口、DVI接口、液晶面板（包括液晶分子、液晶驱动芯片、彩色滤光片、偏光板、导光板等）、背光灯管组成。

液晶显示器内部结构实物图三、液晶显示器内部1. 驱动板：驱动板也叫主控板，主要用以接收、处理从外部送进来的模拟（VGA）或者数字（DVI）图像信号，并通过屏线送出驱动信号，控制液晶面板工作。

驱动板上主要包括微处理器、图像处理器、时序控制线片、晶振、各种接口及直流电压转换电路等，它是液晶显示器的检测控制中心和大脑。

2. 电源板：电源板的作用是将90~240V的交流电压转变为12V、5V、3.3V 等直流电压，供给驱动板、液晶面板等工作。

3. 高压板（又称升压板、高压条、INVERTER）：高压板主要是将主板或电源板输出的12V的直流电压转变为背光灯管启动和工作需要的1500-1800V的高频高压交流电。

有的液晶显示器的电源板和高压板会做在一起，即所谓的电源背光二合一板。

液晶显示器常见故障的维修方法1.显示器无法开机当液晶显示器无法正常开机时，首先要检查电源线是否连接正常，确保显示器接收到足够的电力。

如果电源线连接正常，还要检查电源的状态，可以尝试连接其他电源或更换电源线。

如果以上方法都无效，可能是显示器的电源开关故障，需要更换电源开关。

2.显示器画面闪烁画面闪烁是常见的显示器故障，可能是由于信号线连接不良导致的。

可以尝试重新连接信号线，或者更换信号线来解决问题。

另外，也可能是显示器的背光灯出现问题，如果背光灯老化或短路，也会导致画面闪烁。

此时需要专业技术人员更换背光灯。

3.显示器无显示或显示不正常当显示器无显示或显示不正常时，首先要检查信号线是否连接正常。

可以尝试重新插拔信号线，确保连接稳固。

如果问题仍然存在，可能是显示器的驱动板故障，需要更换驱动板来解决。

另外，也可能是显示器的显示芯片出现问题，需要更换显示芯片来修复。

4.显示器出现死点或亮点死点和亮点是液晶显示器经常出现的问题，一般是由于液晶屏幕中的像素点损坏导致的。

可以尝试使用软件修复死点，一些软件可以通过切换颜色和闪烁等方式尝试修复死点。

如果软件修复无效，可能需要更换液晶屏幕。

5.显示器出现红、绿、蓝色均匀条纹当显示器出现红、绿、蓝色均匀条纹时，一般是由于显示器的控制电路故障引起的。

可以尝试进行显示器的重置操作，例如按住菜单键几秒钟重置显示器。

如果重置无效，可能是显示器的控制电路板出现故障，需要更换控制电路板。

总之，液晶显示器在使用过程中有可能会发生各种故障，但多数故障都可以通过重新连接信号线、更换电源开关、驱动板或控制电路板来解决。

对于一些更复杂的故障，需要寻求专业技术人员的帮助来进行维修。

此外，在使用液晶显示器时要注意保持良好的使用环境，避免过高或过低的温度、湿度以及震动等因素对显示器造成损坏。

液晶显示器常见故障与解决方法1.显示屏无显示或黑屏：可能原因：-电源线没有连接好或电源故障。

-显示屏电源开关未打开。

-视频线松动或损坏。

-显示屏本身故障。

解决方法：-确保电源线插头连接紧密，并检查电源是否正常工作。

-检查显示屏电源开关是否打开。

-检查视频线是否连接紧密，如有必要更换视频线。

2.显示屏闪烁或颜色不稳定：可能原因：-显示屏刷新率不匹配电脑设置。

-显示屏与电脑的信号不稳定。

-显示屏面板故障。

解决方法：-在电脑设置中调整显示屏的刷新率，选择匹配的刷新率。

-检查显示屏与电脑的连接是否稳定，如有必要更换视频线或更换电脑的显卡。

3.显示屏出现亮度不均或亮度过高：可能原因：-显示屏背光故障。

-显示屏亮度设置不正确。

-显示屏硬件问题。

解决方法：-检查显示屏的背光是否正常工作，如有必要更换背光灯。

-调整显示屏的亮度设置，使其适合当前环境。

4.显示屏出现死点或亮点：可能原因：-显示屏像素或显示屏表面损坏。

-显示屏硬件问题。

解决方法：-对于死点，无法修复，只能更换显示屏。

- 对于亮点，可以尝试使用软件修复，如JScreenFix等。

5.显示屏出现迷糊或模糊现象：可能原因：-显示屏分辨率设置不正确。

-显示屏显示模式设置不正确。

解决方法：-在电脑设置中调整显示屏的分辨率，选择合适的分辨率。

-调整显示屏的显示模式，选择合适的显示模式。

总结：。
