CATIA技巧个人总结CATIA是一款功能强大的三维建模软件,广泛应用于航空航天、汽车制造、工业设计等领域。
在使用CATIA进行建模和设计时,一些技巧和经验可以帮助用户提高工作效率和质量。
以下是我个人对CATIA的一些技巧总结:1.使用快捷键:熟练掌握CATIA的快捷键可以大大提高工作效率。
可以通过菜单栏和工具栏上的快捷键提示来熟悉常用的快捷键,还可以通过自定义快捷键来适应个人的工作习惯。
2.使用快速操作栏:CATIA的快速操作栏提供了一些常用的操作命令,比如创建线、创建平面等。
通过快速操作栏,可以快速选择所需的操作命令,而无需打开菜单栏或工具栏。
3.使用线段约束:当绘制线段时,可以使用线段约束来确保线段的长度、角度等符合设计要求。
通过点击线段两端的点,并在出现的提示框中输入约束值,可以轻松地对线段进行约束。
4.使用投影:在进行三维建模时,可以使用投影命令将一个物体或者对象在一个平面上投影出来。
这可以帮助用户更好地理解和操作物体的形状和尺寸,也可以用于创建二维草图和图纸。
5.使用装配约束:在进行装配时,可以使用装配约束将各个零部件正确地连接在一起。
CATIA提供了多种装配约束,比如平行、垂直、对称等。
选择正确的装配约束可以确保装配的准确性和稳定性。
6.使用参数化设计:在CATIA中,可以使用参数化设计来定义物体的尺寸、形状等特征。
通过定义参数和参数表达式,可以轻松地对物体进行修改和调整,而无需手动重新建模。
这可以大大提高设计的灵活性和可维护性。
7.使用组件和子组件:在进行复杂的设计和装配时,可以使用组件和子组件来进行分组管理。
通过将相关的零部件组合成一个组件或者子组件,可以方便地对其进行复用、修改和替换。
8.使用约束系统:CATIA提供了丰富的约束系统,可以帮助用户进行复杂的装配和运动仿真。
通过定义约束、动力学和碰撞等参数,可以模拟出各种机械运动和装配过程,并进行分析和优化。
9.使用参数化草图:CATIA的草图功能可以用于创建二维几何形状和尺寸。

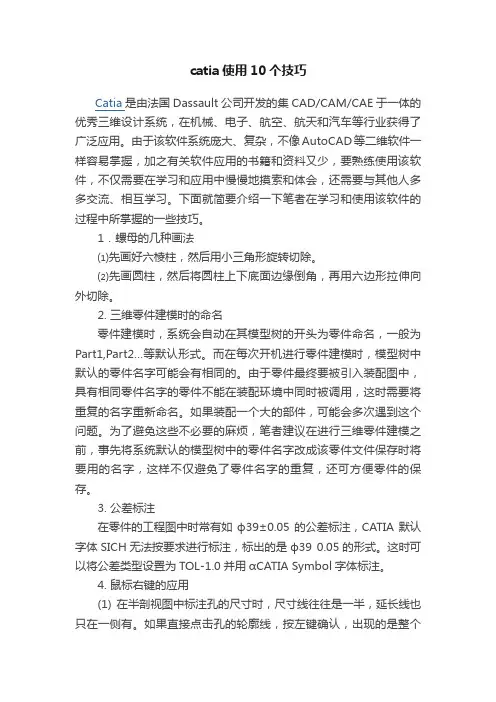

catia使用10个技巧Catia是由法国Dassault公司开发的集CAD/CAM/CAE于一体的优秀三维设计系统,在机械、电子、航空、航天和汽车等行业获得了广泛应用。
由于该软件系统庞大、复杂,不像AutoCAD等二维软件一样容易掌握,加之有关软件应用的书籍和资料又少,要熟练使用该软件,不仅需要在学习和应用中慢慢地摸索和体会,还需要与其他人多多交流、相互学习。
下面就简要介绍一下笔者在学习和使用该软件的过程中所掌握的一些技巧。
1.螺母的几种画法⑴先画好六棱柱,然后用小三角形旋转切除。
⑵先画圆柱,然后将圆柱上下底面边缘倒角,再用六边形拉伸向外切除。
2. 三维零件建模时的命名零件建模时,系统会自动在其模型树的开头为零件命名,一般为Part1,Part2…等默认形式。
而在每次开机进行零件建模时,模型树中默认的零件名字可能会有相同的。
由于零件最终要被引入装配图中,具有相同零件名字的零件不能在装配环境中同时被调用,这时需要将重复的名字重新命名。
如果装配一个大的部件,可能会多次遇到这个问题。
为了避免这些不必要的麻烦,笔者建议在进行三维零件建模之前,事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字,这样不仅避免了零件名字的重复,还可方便零件的保存。
3. 公差标注在零件的工程图中时常有如ф39±0.05的公差标注,CATIA默认字体SICH无法按要求进行标注,标出的是ф39 0.05的形式。
这时可以将公差类型设置为TOL-1.0并用αCATIA Symbol字体标注。
4. 鼠标右键的应用(1) 在半剖视图中标注孔的尺寸时,尺寸线往往是一半,延长线也只在一侧有。
如果直接点击孔的轮廓线,按左键确认,出现的是整个尺寸线。
可以在还未放置该尺寸前点击鼠标右键,选择“Half Dimension”,即可标注出一半尺寸线。
(2) 标注两圆弧外边缘之间的距离时,当鼠标选中两圆弧后,系统自动捕捉成两圆心之间的距离尺寸,此时同样在未放置该尺寸之前点击右键,在弹出菜单中的“Extension Lines Anchor”中选择所要标注的类型。
CATIA技巧个人总结CATIA是由法国达索系统公司开发的一款三维设计软件,广泛应用于工业设计、机械设计等领域。
作为一款功能强大的软件,使用CATIA进行设计工作可能会遇到一些问题或者不太方便的地方。
在使用CATIA的过程中,我总结了一些技巧和经验,希望对其他设计师有所帮助。
1. 快捷键是提高效率的关键。
CATIA提供了许多快捷键,可以在Preferences中进行设置。
记住这些快捷键,并灵活运用,可以大大提高设计效率。
2.学会使用CATIA的鼠标操作。
鼠标在设计过程中起着重要的作用。
比如,使用鼠标滚轮可以方便地放大和缩小模型;使用鼠标右键可以快速选择操作等。
3.熟练掌握CATIA的二维草图工具。
在进行三维设计之前,通常需要先进行二维草图的绘制。
熟练掌握CATIA的草图工具,可以快速绘制各种形状的二维图形,并通过草图导出进行进一步的设计。
4.使用CATIA的约束工具进行设计,可以确保模型的准确性。
通过添加约束,可以保持模型的相对位置或尺寸不变。
比如,可以使用距离约束、角度约束等。
5.掌握CATIA的装配模块,可以进行零部件之间的组装。
在装配模块中,可以方便地将各个零部件组合到一起,并可以调整它们之间的位置和连接方式。
6.使用CATIA的参数化设计功能,可以方便地修改模型的尺寸和参数。
参数化设计可以提高设计的灵活性,当需要修改模型时,只需修改相应的参数,而不必重新绘制整个模型。
7.学会使用CATIA的渲染和动画功能,在设计展示和演示时可以增加效果。
通过添加材质、光影效果和动画等,可以使模型更加真实和生动。
8.在进行复杂曲面设计时,可以使用CATIA的曲面建模功能。
曲面建模可以更好地满足设计要求,比如绘制曲面、修整曲面等。
9.学会使用CATIA的工程图模块,可以方便地生成详细的工程图。
工程图是进行制造和加工的重要依据,掌握工程图的绘制方法可以提高设计的准确性和可行性。
10.在进行大型装配设计时,可以使用CATIA的可视化导航进行操作。
必须知道的CATIA高级技巧CATIA是一种三维建模和设计软件,广泛应用于航空航天、汽车工程、船舶设计等领域。
在使用CATIA进行建模和设计时,掌握一些高级技巧可以提高工作效率和准确性。
以下是必须知道的CATIA高级技巧:1.优化参数关系:在使用CATIA进行参数化建模时,有时会出现参数冲突或重复定义的问题。
通过使用“上下文参数定义”功能,可以优化参数之间的关系,确保参数的唯一性和有效性。
3.使用辅助几何体:在构建复杂模型时,使用辅助几何体可以帮助快速生成准确的形状。
通过创建和使用辅助几何体,可以简化模型的构建过程,并更好地控制模型的几何特征。
5.使用快捷键:熟练掌握快捷键可以极大地提高CATIA的使用效率。
通过自定义和使用快捷键,可以快速执行常用的操作,减少鼠标的使用,提高工作速度。
6.使用实体模板:在进行模型设计时,可以使用事先创建好的实体模板来提高建模效率。
通过使用实体模板,可以快速生成常用的几何体,避免重复设计和构建。
7.使用参数化装配:在进行装配设计时,通过使用参数化装配可以方便地修改和管理装配体间的关系。
通过将装配体的位置、角度等参数化,可以快速调整装配体的位置和形态,提高装配设计的准确性和灵活性。
8.使用在线目录:CATIA提供了在线目录的功能,可以方便地浏览和各种标准和模型库。
通过使用在线目录,可以快速找到所需的部件和资料,并将其导入到当前模型中。
9.使用自动修正:当模型发生错误或参数失效时,CATIA提供了自动修正的功能,可以自动修复错误或重新计算参数。
通过使用自动修正功能,可以快速恢复模型的完整性和准确性,减少手动修复的工作量。
10.使用场景功能:CATIA提供了场景功能,可以帮助用户更好地理解和呈现模型的设计意图。
通过使用场景功能,可以创建逼真的视觉效果和动态演示,提高设计沟通和交流的效果。
以上是CATIA的一些高级技巧,掌握这些技巧可以提高CATIA的使用效率和准确性,帮助用户更好地完成建模和设计任务。
catia使用技巧Catia是一款功能强大的三维设计软件,适用于在航空、汽车、工业设计等领域进行产品设计和建模。
以下是一些Catia使用的技巧:1. 使用导航器:Catia的导航器可以帮助您管理文件和组件,并快速定位到特定的元素。
您可以使用导航器浏览模型树结构、隐藏或显示组件以及查找特定的部分。
2. 使用过滤器:在庞大的模型中,使用过滤器可以更轻松地找到所需的元素。
您可以按名称、类型、颜色等进行筛选,并快速定位到所需的部件。
3. 使用组装设计工作台:Catia的组装设计工作台可以帮助您在组装过程中管理和约束部件。
您可以使用工作台中的工具创建关联、缩小缩放和旋转组件,以便更好地理解和控制装配关系。
4. 使用零件设计工作台:在零件设计工作台中,您可以创建和编辑零件模型。
使用工具如剖面和特征创建功能,然后利用轴、平面和约束来调整和优化模型。
5. 使用草图工作台:Catia的草图工作台提供了创建基础几何形状的工具。
您可以使用线、弧、圆、矩形等工具创建草图,并应用约束来定义草图的几何关系。
6. 使用可变参数特征:可变参数特征是Catia的一个强大功能,它允许您定义模型上的参数并进行编辑。
通过使用参数驱动模型,您可以更轻松地进行设计变更和优化。
7. 使用材料和外观:Catia允许您为模型应用材料和外观,以更好地模拟真实世界中的物理特性。
您可以选择材料属性,如颜色、纹理和反射率,并将其应用于模型以获得更真实的外观。
8. 使用3D标注:在Catia中,您可以使用3D标注来添加尺寸和文字注释,并确保设计完全符合要求。
您可以在3D模型上直接放置标注,随着模型的变化,标注也会相应更新。
9. 使用渲染器:Catia的渲染器可以为模型添加光照效果,并生成逼真的渲染图像。
您可以调整光源和材料属性,以获得最佳的渲染效果。
10. 学习快捷键:了解Catia中的快捷键将提高您的工作效率。
掌握常用的快捷键,如选择、旋转、缩放和平移工具,将在设计过程中节省大量的时间。
CATIA操作技巧1.相机视角的快捷键:在CATIA中,您可以通过使用相机视角来查看和操作模型。
请记住以下几个快捷键:- "Ctrl+Shift+C":将模型居中并调整视角以包含整个模型。
- "Ctrl+Shift+Z":将相机视角调整为最近的图形。
2.数据查询工具:在CATIA中,您可以使用数据查询工具轻松查找和定位对象。
使用“F3”键启动数据查询工具,并输入您要查找的对象名称或属性。
您还可以使用通配符来进行模糊。
3.设置快捷键:CATIA允许您为常用操作设置自定义快捷键,以提高工作效率。
要设置快捷键,请转到“工具”>“自定义”>“快捷键”选项卡,并选择您要设置快捷键的命令或操作。
4.使用鼠标手势:CATIA支持使用鼠标手势进行快速操作。
通过按住鼠标右键并在屏幕上进行轻微移动,您可以执行常见的操作,如平移、旋转和缩放模型。
5.使用过滤器:CATIA提供了多种过滤器选项,可根据不同的条件筛选对象。
例如,您可以使用过滤器来仅显示特定类型的元素,如曲面、体积或边界。
7.自定义工具栏:根据您的需求和工作流程,您可以自定义CATIA的工具栏。
通过选择“工具”>“自定义”>“工具栏”选项卡,您可以添加、删除或重新排列工具栏按钮,以便更好地适应您的工作方式。
9. 使用装配约束:在CATIA中,您可以使用装配约束对不同的零件进行装配。
通过选择两个或多个零件,然后使用“Insert”>“Constraints”菜单选项,您可以应用各种约束,如距离、角度或对齐。
10. 使用材料和纹理:CATIA允许您为模型应用不同的材料和纹理,以增加视觉效果。
通过选择模型并使用“Insert”>“Material and Surface”菜单选项,您可以选择并应用各种材料和纹理。
11.使用命名规则:为了更好地组织和管理模型,CATIA建议使用良好的命名规则。
必须知道的CATIA高级技巧CATIA是一种强大的三维建模和设计软件,广泛应用于航空、汽车、机械和工程设计等领域。
除了基本的建模和设计功能,CATIA还提供了许多高级技巧和功能,可以帮助用户更高效和精确地进行设计。
下面是一些必须知道的CATIA高级技巧。
1.使用参数化设计:CATIA可以使用参数来定义模型的尺寸、位置和角度等属性。
通过使用参数化设计,可以在设计变更时快速更新模型,节省大量的时间和精力。
使用布尔运算、方程和宏等工具可以实现复杂的参数化设计。
3.使用装配设计:CATIA的装配设计功能允许用户将多个零件组装在一起,并对它们进行定位和约束。
在装配设计中,可以使用独立约束、面约束和位移约束等来定义零件之间的关系。
这些约束可以确保装配的正确性和稳定性。
4.应用模式:CATIA中的模式功能可以帮助用户快速生成具有相同特征的几何体。
通过定义一个基准特征,然后使用模式功能进行复制和平移,可以快速生成多个具有相似形状和尺寸的几何体。
5.使用参数化建模工具:除了草图和特征建模外,CATIA还提供了一些参数化建模工具,如曲线、交互式概念设计和人体建模等。
这些工具可以帮助用户更好地进行自由形状的建模,并快速创建复杂的几何体。
6.使用可视化和渲染:CATIA提供了强大的可视化和渲染功能,可以在设计过程中实时预览模型的外观和材质。
通过调整光照、材质和渲染设置,可以创建逼真的视觉效果,帮助用户更好地理解和展示设计。
7.应用工程分析和仿真:CATIA还提供了一些工程分析和仿真工具,如有限元分析、动力学仿真和流体力学仿真等。
这些工具可以帮助用户评估和优化设计,确保其符合设计需求和要求。
8.使用API和宏:CATIA允许用户使用其API(应用程序接口)和宏来自定义和扩展软件的功能。
通过编写脚本和宏,可以实现自动化操作、自定义工具和添加特定的功能,提高工作效率和精确度。
9.利用CATIA社区资源:CATIA有着庞大的用户社区,可以从中获取大量的教程、案例和技巧。
catia常用使用技巧Catia是一款功能强大的三维建模软件,广泛应用于工程设计和制造领域。
在使用Catia时,掌握一些常用的使用技巧可以提高工作效率和准确度。
本文将介绍一些常用的Catia使用技巧,帮助读者更好地应用Catia软件。
一、快捷键的使用Catia提供了丰富的快捷键,可以大大提高工作效率。
例如,按下Ctrl+S可以快速保存当前工作,按下Ctrl+Z可以撤销上一步操作。
使用快捷键可以避免频繁鼠标操作,提高工作速度。
二、自定义工具栏和快捷键Catia允许用户自定义工具栏和快捷键,根据个人习惯和工作需求设置常用工具和命令。
通过自定义工具栏和快捷键,可以快速访问常用功能,提高工作效率。
三、利用模板和样式Catia提供了丰富的模板和样式库,可以快速创建和编辑模型。
使用模板可以减少重复工作,提高工作效率。
同时,利用样式库可以统一模型的外观和风格,提高设计的一致性和美观度。
四、使用齐次坐标系在Catia中,齐次坐标系是一个非常有用的功能。
它可以帮助用户准确地定位和操作模型。
通过齐次坐标系,可以轻松地移动、旋转和缩放模型,确保模型的准确性和一致性。
五、利用约束和关系Catia提供了丰富的约束和关系功能,可以帮助用户定义和控制模型的几何关系。
通过约束和关系,可以确保模型的几何形状和尺寸满足设计要求。
合理利用约束和关系功能,可以提高模型的可靠性和准确度。
六、使用装配模块Catia的装配模块可以用于创建和管理多个零部件的装配关系。
通过装配模块,可以轻松地组装和调整零部件,模拟实际装配过程。
合理利用装配模块,可以提高装配的效率和准确度。
七、使用草图和曲线Catia提供了丰富的草图和曲线工具,可以用于创建复杂的几何形状。
通过草图和曲线,可以精确地定义模型的形状和尺寸。
合理利用草图和曲线工具,可以减少后续修改的工作量,提高设计的准确性和一致性。
八、利用参数化设计Catia的参数化设计功能可以帮助用户定义和控制模型的参数。
CATIA十个技巧
1.切换视图
使用快捷键Ctrl + W可以快速切换视图模式。
例如,从实体模型视图切换到线框模型视图。
2.简化模型
对于复杂的模型,可以使用合并和简化模块来减少模型的复杂性。
这可以提高系统的性能并加快操作速度。
3.快速访问常用命令
可以通过自定义工具栏或使用快捷键来快速访问常用命令。
这可以大大提高工作效率。
4.使用复制命令创建模式
要在模型中创建重复的几何元素,可以使用复制命令来创建模式。
只需选择要复制的对象,然后指定复制的数量和间距。
5.使用草图约束
在创建草图时,可以使用约束来确保几何元素之间的关系得到满足。
这有助于确保模型的精确度和一致性。
6.使用公差分析工具
在进行设计时,可以使用CATIA的公差分析工具来确定模型的公差区间。
这有助于确保设计满足制造要求。
7.使用装配模块进行模型组装
8.使用检查几何工具
在设计完成后,可以使用检查几何工具来确保模型的几何形状正确无误。
这可以帮助避免在制造过程中出现问题。
9.使用BOM管理部件清单
在进行装配时,可以使用BOM(Bill of Materials)模块来管理部件清单。
这有助于跟踪零件数量和构建顺序。
10.学习宏编程
对于高级用户,学习CATIA的宏编程可以帮助实现自动化和批处理任务。
宏可以录制重复的操作,提高工作效率。
以上是描述CATIA十个技巧的文章,共计1200字以上。
CATIA使用技巧汇总1. 快捷键:掌握常用的快捷键可以极大地提高工作效率。
比如,使用Ctrl + Z撤销上一步操作,使用Ctrl + Y恢复上一步操作,使用Ctrl + C复制物体,使用Ctrl + V粘贴物体。
2. 视图操作:使用鼠标滚轮可以放大或缩小当前视图,按住鼠标中间键可以移动视图。
使用Ctrl + P可以调出“透视图”选项,可以更方便地进行操作。
3.自定义工具栏:CATIA中的工具栏是可以自定义的。
可以根据自己的使用习惯将常用的工具添加到工具栏中,以便快速访问。
4.组合命令:CATIA中可以将多个操作组合成一个命令进行快速执行。
比如,将创建曲面、修剪面、镜像操作组合成一个命令,并将其保存为一个宏。
这样可以极大地简化复杂的操作流程。
6.使用快速访问工具:CATIA中有一些快速访问工具,可以帮助用户更方便地进行操作。
比如,使用“平移”工具可以将物体沿指定轴线平移,使用“旋转”工具可以将物体围绕指定点旋转。
7.使用装配约束:在进行装配设计时,使用装配约束可以将零件约束在一起。
CATIA提供了多种装配约束选项,如平行、垂直、对称等。
可以根据实际需求选择适当的约束类型。
9.使用齿轮生成工具:CATIA提供了丰富的齿轮生成工具,可以轻松创建各种类型的齿轮。
可以根据实际需求选择适当的齿轮生成工具,并对其进行定制。
10.使用模型分析工具:CATIA提供了多种模型分析工具,可以帮助用户更好地了解模型的性能和特征。
比如,使用“质量评估”工具可以分析模型的质量,使用“剖面分析”工具可以检查模型中的轴对称性。
CATIA高级技巧45条以下是CATIA高级技巧的45条:1.使用快捷键:熟悉并运用CATIA的快捷键可以大大提高工作效率。
2.了解平面:在建模之前,先了解CATIA的平面功能,可以更好地控制和排列构件。
3.使用参数:使用参数化设计可以轻松进行修改和更新。
4.使用图层:良好的图层管理可以使建模更加清晰和易于修改。
5.熟悉约束:学习并运用CATIA的约束功能,可以确保模型的准确性。
6.学习并使用宏:宏可以用于自动化繁琐的任务,提高效率。
7.使用几何约束:使用几何约束可以更好地控制和调整模型。
8.学习并运用公式:公式可以用于计算和关联不同的参数。
9.使用装配约束:学习并使用装配约束以确保组件之间的正确位置和关系。
10.学习并使用维修功能:维修功能可以帮助修复和修改模型,避免重新建模。
11.使用模板:创建适用于特定项目或任务的模板,以提高工作效率。
12.使用可变型件:可变型件可以用于创建具有多种参数化形状的模型。
13.学习并使用平滑功能:平滑功能可以使模型外观更具吸引力。
15.使用参数化工具:参数化工具可以轻松地调整和修改模型。
16.学习并使用填充功能:填充功能可以用于创建具有特定曲线的模型。
17.使用实例化:实例化可以用于创建重复的几何形体,以提高效率。
18.学习并使用表达式:表达式可以用于计算和关联不同的参数。
19.学习并使用体雕刻功能:体雕刻功能可以用于创建具有复杂形状的模型。
20.学习并使用骨架建模:骨架建模可以用于创建复杂的结构和组件。
21.学习并使用导入和导出功能:学习如何导入和导出不同的文件格式以更好地与其他软件进行协作。
22.学习并使用多重体:多重体可以用于创建具有复杂形状的模型。
23.学习并使用矩阵模式:矩阵模式可以用于创建重复的几何形体。
24.学习并使用阵列模式:阵列模式可以用于创建重复的几何形体。
25.学习并使用轴对称功能:轴对称功能可以用于创建具有轴对称形状的模型。
26.学习并使用模式功能:模式功能可以用于创建重复的几何形体。
CATIA的技巧1. 利用CATIA的快捷键:熟练使用快捷键可以大大提高工作效率。
例如,“Ctrl + S”是保存当前工程,“Ctrl + Z”是撤销操作,“Ctrl + Y”是重做操作,等等。
同时,用户还可以自定义快捷键,根据自己的使用习惯进行设置。
3.使用CATIA的保存和恢复:在CATIA中,用户可以使用保存和恢复功能来避免数据丢失。
通过及时保存工程,可以防止因为突发情况(如软件崩溃或电脑死机)导致设计数据的丢失。
恢复功能可以帮助用户在软件崩溃后迅速回到上一次工作的状态。
4.利用CATIA的装配功能:在进行复杂结构设计时,CATIA的装配功能非常有用。
用户可以使用装配功能将不同的部件组装到一起,并进行合适的对位与连接。
通过使用装配功能,用户可以更好地了解结构的完整性,同时方便地进行设计修改与优化。
5.使用CATIA的草图功能:CATIA有强大的草图功能,可以帮助用户快速创建复杂的几何形状。
用户可以使用草图工具绘制线条、圆弧、矩形等几何元素,并通过添加约束条件来限制几何形状的大小和位置。
这些草图可以在后续的建模过程中起到基础的作用。
6. 设定CATIA的标准和单位:在开始设计之前,用户应该设定CATIA的标准和单位。
用户可以选择不同的国际标准(如ISO或ANSI),并选择适合自己的单位制(如mm、inch等)。
这样做可以确保设计符合用户所在行业和地区的要求。
7.使用CATIA的约束功能:CATIA提供了多种约束功能,可以帮助用户确保设计的几何形状满足要求。
例如,用户可以使用水平约束、垂直约束、对齐约束等将几何形状限制在特定的位置或方向上。
通过使用约束功能,可以提高设计的精确度和一致性。
8.利用CATIA的渲染功能:CATIA的渲染功能可以让用户更真实地感受设计的外观和质感。
用户可以在设计中添加材质和纹理,并通过调整光线和阴影的设置来改善渲染效果。
通过使用渲染功能,用户可以更好地展示设计的外观,方便与他人进行沟通和交流。
CATIA使用技巧及方法1.熟悉界面:首先,了解CATIA的界面布局和工具栏的功能。
界面常见的区域包括菜单栏、工具栏、视图区域、规格栏等。
熟悉这些区域可以更方便地进行操作。
2. 使用快捷键:CATIA提供了丰富的快捷键,可以大大提高工作效率。
比如,通过按下Ctrl+Z可以撤销上一步操作,Ctrl+C可以复制选中的元素,Ctrl+V可以粘贴复制的元素等。
4.学习基本的建模技巧:CATIA提供了多种建模功能,比如绘制、拉伸、旋转和镜像等。
学习并掌握这些基本的建模技巧,可以更方便地创建三维模型。
此外,了解不同类型的曲线和曲面,以及它们的特点和应用场景,也有助于提高建模效率。
5.使用装配功能:CATIA的装配功能可以将多个零件组装在一起,形成一个完整的产品。
了解装配功能的使用方法,包括添加零件、定义约束和关系等,可以更准确地完成装配操作。
7.使用参数化建模:参数化建模是CATIA的一个重要特点,可以通过定义参数和公式,使模型具有可调节的特性。
学习使用参数和公式,可以实现模型的灵活调整和变形。
8.使用分析工具:CATIA提供了多种分析工具,用于评估模型的性能和可靠性。
比如,使用运动模拟工具可以模拟装配体的运动和碰撞情况,使用应力分析工具可以计算零件和装配体的应力分布等。
学习和使用这些分析工具,可以提前预测和解决潜在的问题。
9.学习脚本编程:CATIA支持宏脚本编程,可以自动化重复性的操作。
学习和使用脚本编程,可以大大提高工作效率。
比如,通过编写脚本可以自动生成一系列的零件或装配体。
10.学习和交流:CATIA是一款功能强大的软件,学习和掌握CATIA需要一定的时间和经验。
建议用户多参考官方文档、教程和论坛,查找解决问题的方法和技巧。
此外,与其他CATIA用户进行交流和学习也是一种有效的方式。
总之,CATIA是一款非常强大的三维建模软件,熟悉并掌握CATIA的使用技巧和方法,可以提高工作效率,加快产品开发的进度。
CATIA的一些小技巧CATIA是由法国达索系统公司开发的三维计算机辅助设计(CAD)软件,广泛应用于航空航天、汽车、工业制造和机械设计等领域。
在使用CATIA进行设计和建模过程中,有一些小技巧可以提高工作效率和准确性。
以下是一些CATIA的小技巧:1.快捷键:掌握CATIA的快捷键可以大大提高操作速度。
可以点击工具栏上的“工具”-“自定义”-“快捷键”来设置自定义的快捷键。
2. 视图控制:使用鼠标中键可以平移视图,使用鼠标右键可以旋转视图。
按住Ctrl键加鼠标中键可缩放视图。
3.参考平面:在建模过程中,可以使用参考平面来辅助设计。
点击“插入”-“处理”-“新平面”可以创建新的参考平面。
4.几何约束:CATIA提供了多种几何约束工具,可以轻松地对设计进行约束。
在进行绘图时,可以使用几何约束来确保绘图的准确性。
5.使用轴线:轴线可以用来辅助构建模型和绘图。
在绘图时,可以使用轴线来指导绘图的方向和位置。
6.图案:使用图案可以将一个对象重复出现,可以提高建模效率。
点击“插入”-“模式”可以创建图案。
8.组件装配:CATIA提供了强大的组件装配功能,可以将多个零件组装在一起。
在进行组件装配时,可以使用装配约束来控制零件之间的相对位置和运动。
9.分析功能:CATIA提供了多种分析工具,可以对模型进行强度、运动和流体分析。
在进行设计时,可以使用这些工具来验证设计的可行性和优化设计。
10.修改历史:在设计过程中,如果需要对模型进行修改,可以使用修改历史来返回到之前的设计阶段。
点击“查看”-“修改历史”可以查看和修改设计历史。
11.可视化效果:CATIA提供了多种可视化效果,可以使设计更加直观和真实。
点击“插入”-“显示样式”可以选择不同的显示样式。
12.自定义工具栏:CATIA允许用户自定义工具栏,可以将经常使用的工具放在自定义的工具栏上,以便快速访问。
14.动态预览:在进行建模时,可以使用动态预览功能来实时查看修改的效果。
CATIA软件使用技巧CATIA(Computer Aided Three-dimensional Interactive Application)是一款广泛应用于机械设计、航空航天、汽车等领域的三维产品设计软件。
本文将介绍一些CATIA软件的使用技巧,帮助读者更好地使用这款工具。
一、界面布局与基本操作1. 界面布局在打开CATIA软件后,界面会呈现出多个视窗,如图形视窗、规格视窗等。
通过自定义布局,可以按照个人习惯将这些视窗调整为合适的位置,方便使用。
2. 鼠标操作在CATIA中,鼠标的使用非常重要。
通过鼠标的左键、右键和滚轮,可以实现浏览、选择、创建和编辑模型等功能。
熟练掌握鼠标的基本操作,对于提高工作效率至关重要。
二、创建和编辑模型1. 创建基本几何体在CATIA中,可以通过创建基本几何体的方式开始设计工作。
常见的基本几何体包括球体、立方体、圆柱体等。
选择相应的工具,设置参数后,即可将其创建并放置到合适的位置。
2. 集合模式CATIA中的集合模式可以将多个形体组合为一个整体,方便进行整体编辑。
通过选择需要组合的形体,然后使用集合模式命令,即可将它们合并在一起,并可以对整体进行操作。
3. 常用命令CATIA提供了众多的命令,用于创建和编辑模型。
常用命令包括拉伸、旋转、扫描等,通过熟练掌握这些命令,可以高效地完成设计任务。
三、装配和约束1. 装配模式在CATIA中,装配模式用于将不同的部件组装在一起,形成完整的产品。
通过选择需要装配的部件,然后进行对齐、旋转等操作,即可完成装配。
2. 约束关系在装配过程中,约束关系是非常重要的。
通过添加约束关系,可以限制部件之间的相对位置和运动。
常见的约束关系包括平行、相切、共线等,根据设计要求选择相应的约束关系。
3. 动画模拟CATIA还提供了动画模拟的功能,可以模拟产品的装配和运动过程。
通过添加运动学关系和设置起始和结束状态,可以生成逼真的动画效果,帮助用户更好地理解产品的工作原理。
Catia技巧(⾃⼰汇总超全实⽤)1:如何快速知道当前的CATIA作图区上的零件的放⼤⽐例?答:选中TOOLS----->OPTIONS----->VISUALIZATION----> DISPLAY CURRENT SCALE IN PARALLEL, MODE 的选项. 在屏幕的右下⽅的数值表⽰当前作图区内的⼏何体的显⽰⽐例.2:如何快速定义草图⽅向?答:按CTRL键点选在草图中做为X轴的边,再选择草图平⾯, 然后选择草图功能.草图⾃动转到所需的⽅向.3:如何再SKETCHER 中动态调整尺⼨?答:选中已标注的实体,再按住SHIFT键,,然后拖动实体, 则实体上标注的尺⼨值会动态变化.4:当启动CATIA时,总是会产⽣⼀个新的CATPRODUCT 档, 怎样才可以避难?答:可以在START--->ALL PROGRAMES--->TOOLS---> ENVIRONMENT EDITOR V5R** 中创建⼀个新的环境变数, NAME:CATNOSTARTDOCUMENTV ALUE:YES 就可以改变这种问题了.5:从CATIA来的有些MODEL 档,在读取时出现 PROJICTCONFLICT 的信息,要怎样才能读取?答: 在$HOME 的⽬录下,修改USRENV.DCLS 这个档案, 在其中加⼊ATSITE,PRJMODEL=TRUE;这⼀⾏就可. (UNIX环境)6:如何在进⼊CATIA sketcher workbench 的时候,跳过动画,以加速显⽰速度?答:TOOLS--->OPTIONS--->DESPLAY---->NA VIGATION---> NA VIGATION, UNCHECK "ANIMATION DURINGVIEWPOINT MODIFICATION". 就可禁⽌动画.7:如何改变系统默认的坐标平⾯的⼤⼩以及颜⾊?答:TOOLS--->OPTIONS--->INFRASTRUCTURE------>PART INFRASTRUCRE---->DISPLAY---->DISPLAY IN GEOMETRY AREA---->AXISSYSTEM DISPLAY SIZE (IN MM),把默认值从10改为40.60等等,就可改变基准⾯的尺⼨⼤⼩,但颜⾊只能在界⾯上GRAPHIC PROPERTIES ⼯具上直接改了.8:如何在特征树和实体之间进⾏切换?答:⼤家所知的可能就是在特征树上点击或在屏幕右下⾓的坐标系上点击.在这⾥⼩弟介绍⼀种⽅法前提是你的⿏标是三键的)按住CTRL然后滑动⿏标上的滚轮就OK了.9:如果你的三键⿏标突然坏了,家⾥⼜只有两键的,那怎么办? 我有好办法,其实就是CATIA 的功能.答:打开 TOOLS--->OPTION--->DEVICES AND VIRTUAL REALITY ;然后在TABEL SUPPORT ⾥进⾏编辑就⾏了. 怎样,看到在你的界⾯上那些功能表了,这样你就可以继续学习⼯作了.10:当你的CATIA⾥打开多个⽂档时,有没有快速转换窗⼝?答:按住CTRL键,然后按动TAB键就可快速转换窗⼝了.11:在CATIA中如何快速适时缩放?答:先按CTRL键再按⿏标中键是放⼤缩⼩. 先按⿏标中键再按CTRL键是旋转.12:在命令执⾏过程中,如何暂时隐藏命令对话⽅块?答:点击荧屏右下⾓输⼊框右边的按钮旧可隐藏.13:右没有快捷的⽅法在装配中多次调⼊同⼀零件?答:在当前装配⽂件下,先⽤INSERT--->EXISTING COMPONENT 调⼊所需零件,然后选择这个零件,在点击INSERT---->FAST MULTI INSTANTIATE 就可以再次快速调⼊.还可以在DEFINE MULTI INSTANTIAATE 中定义⼀次调⼊同⼀零件的个数,实现⼀次调⼊多个相同的零件.CATIA快捷键等设置 (Self-defined)⼀.键盘部分1.帮助F1――CATIA V5 帮助Shift+F1――这是什么?2.编辑Ctrl+Z――撤消Ctrl+C――复制Ctrl+X――剪切Del――删除# Shift+Enter――特性(properties)Ctrl+G――选择集...Ctrl+V――粘贴Ctrl+Y――重复(redo)3.⼯具Alt+F11――Visual Basic 编辑器...(物体选择器,键盘⽅向键可以选择⽬标) Alt+F8――宏...# Ctrl+Shift+U――定制...(定制⼯作台)4.⽂件Ctrl+S――保存Ctrl+O――打开...Ctrl+P――打印...Ctrl+N――新建...5.选择Ctrl+F――搜索...6.全部命令F8――Drop compass planeF5――Flip compass baseCtrl+A ――Flood SelectCtrl+I――Invert SelectF7――Reset compass to XYZF6――Set compass orientationF9――Stretch ViewCtrl+U ――UpdateShift+F2――规格概观F3――规格(隐藏⽬录树)Ctrl+D ――Fast Multi InstantiationCtrl+E――Define Multi Instantiation... Ctrl+W――Group in new set 以下全为⾃定义快捷键:7.视图Ctrl+KP_Add――放⼤Ctrl+KP_Subtract――缩⼩Ctrl+Shift+B――交换可见空间Ctrl+Shift+Z――夸⼤...Alt+P――平移Alt+F――适合全部Ctrl+Shift+F――全屏Alt+Z――缩放F2――缩放区域Alt +A――上⼀个视图Alt +D――下⼀个视图Ctrl+R――旋转Ctrl+B――隐藏/显⽰Ctrl+KP_0――全部折叠Ctrl+KP_1――展开第⼀个级别Ctrl+KP_2――展开第⼆个级别Ctrl+KP_3――展开所有级别Ctrl+Shift+V――已命名的视图...Ctrl+H ――转头Ctrl+T――透视Ctrl+Alt+F――飞⾏8.⽂件Ctrl+Shift+Q――关闭Ctrl+Shift+A――另存为...Ctrl+Shift+S――⽬录(发送到⽬录)Ctrl+Alt+S――全部保存Ctrl+Shift+D――桌⾯...9.全部命令Ctrl+Q――退出⼯作台(应⽤于退出草图)注释:“#”表⽰⾃定义键。
catia使用技巧Catia是一款常用的三维CAD软件,广泛应用于机械设计、航空航天、汽车制造等领域。
本文将介绍一些Catia使用技巧,帮助大家更高效地使用这款软件。
一、基础操作技巧1.快捷键:Catia中有很多快捷键,可以大大提高操作效率。
比如,按住Ctrl键可以进行复制、旋转等操作;按住Shift键可以进行平移、缩放等操作。
2.鼠标中键:鼠标中键可以实现3D视图的旋转,非常方便。
同时,按住鼠标中键还可以实现移动物体的功能。
3.参考平面:在绘制图形时,可以使用参考平面来辅助绘制。
比如,在绘制一个长方体时,可以先选择一个侧面作为参考平面,然后绘制长方体的侧面就会更加方便。
二、高级操作技巧1.参数化建模:Catia可以实现参数化建模,即将建模过程中的参数进行抽象化,方便后续修改和调整。
比如,在绘制一个圆柱体时,可以将其半径和高度设置为参数,方便后续修改。
2.装配体:在进行机械设计时,常常需要进行装配体的设计。
Catia 可以实现装配体的设计,方便进行装配件的拼装和调整。
3.草图约束:在绘制草图时,可以使用草图约束来对草图进行限制。
比如,可以将两个点之间设置距离约束,实现草图的自动调整。
三、常用插件介绍1. GSD插件:GSD插件可以实现复杂的曲面建模,比如绘制汽车的车身曲线等。
2. DMU插件:DMU插件可以实现数字模型的管理和分析,方便进行装配体的调整和优化。
3. CATProcess插件:CATProcess插件可以实现工艺流程的设计和分析,方便进行制造流程的优化。
四、常见问题解决1.导入文件格式不支持:Catia支持多种文件格式,但有时候导入文件时会出现格式不支持的问题。
此时可以考虑将文件转换为Catia支持的格式,再进行导入。
2.绘制速度慢:Catia在进行复杂模型的绘制时,会出现绘制速度慢的问题。
此时可以考虑关闭一些不必要的显示效果,或者升级计算机硬件。
3.模型出现错误:在建模过程中,有时会出现模型错误的情况。
CATIA的一些小技巧CATIA是由法国达索系统公司开发的一款主要用于三维建模和CAD/CAM/CAE应用的软件。
作为一款功能强大的软件,CATIA拥有众多的小技巧,可以帮助用户更高效地使用软件并提高工作效率。
以下是CATIA 的一些小技巧:1. 使用快捷键:熟练掌握CATIA的快捷键可以大大提高工作效率。
例如,“Ctrl + N”打开新文档,“Ctrl + S”保存文件,“Ctrl + Z”撤销上一次操作等。
用户可以通过菜单栏中的"工具"->"自定义"->"自定义命令"来自定义和查看快捷键。
2.使用参数建模:在CATIA中,参数建模是一种重要的功能。
通过使用参数化尺寸,可以轻松地调整模型的尺寸而不影响其形状和结构。
用户可以通过在"工具"->"参数"中设置参数,并在建模过程中使用这些参数来创建模型。
4.使用草图约束:CATIA中的草图约束功能可以帮助用户精确地定位和控制草图中的几何元素。
用户可以使用约束工具将几何元素与其他几何元素或固定点对齐、水平、垂直等。
这样可以确保草图的几何关系正确并且稳定。
5.使用装配约束:在进行装配设计时,使用装配约束可以确保装配件之间的准确位置关系。
用户可以在装配设计环境中使用各种约束工具,如约束、过程装配、基于约束的装配等。
这些约束工具可以帮助用户更方便地进行装配设计和调整装配件之间的位置关系。
6.使用关系图:关系图是CATIA中用于显示和管理模型之间依赖关系的功能。
用户可以使用关系图来查看模型的依赖关系、修改模型的依赖关系、更新模型的依赖关系等。
这样可以更好地组织和管理复杂的模型结构。
7.使用族表:族表是一种用于展示和管理不同参数值及其对应模型的功能。
用户可以使用族表来创建不同的参数组合,并通过切换参数组合来查看不同的模型效果。
这样可以方便地进行变体设计和参数化设计。
CATIA的使用技巧汇总1.使用鼠标中键快速平移视图在三维设计中,我们经常需要对模型进行旋转和放大缩小。
而使用鼠标滚轮作为中键可以实现平移视图的功能。
只需按住滚轮并拖动鼠标,即可在三个维度上平移视图,方便快捷。
2.快速生成基本几何体Catia提供了快速生成基本几何体的功能,如球体、立方体、柱体等。
只需选择要生成的几何体类型,并输入相应的参数,即可立即生成对应的几何体,省时省力。
3.使用镜像功能创建对称部件在设计当中,经常需要创建对称的部件。
Catia提供了镜像功能,可以将部件在特定平面上进行镜像复制,实现对称性。
选择要进行镜像的部件和镜像平面,即可生成对称的部件。
4.使用关系和约束使模型更稳定为了使模型更加稳定,避免构件之间的干涉和错位,Catia提供了关系和约束的功能。
通过定义各个构件之间的关系和约束,可以确保模型的稳定性和一致性。
通过使用“添加约束”功能,可以对构件之间的位置、方向、距离等进行约束,使模型更加稳定。
5.使用装配工具进行装配设计Catia的装配工具非常强大,可以方便地进行装配设计。
通过使用装配功能,用户可以将各个部件组装在一起,并定义它们之间的关系和约束。
这样可以更好地模拟真实装配情况,提高设计效率。
6.使用草绘工具进行快速设计Catia提供了强大的草绘工具,可以快速绘制二维线条和曲线。
通过使用草绘工具,用户可以快速创建各种形状的轮廓,并进行进一步的设计和操作。
草绘工具确保了设计的灵活性和高效性。
7.使用排列工具进行模式设计模式设计是Catia功能中一个非常实用的功能,它可以快速创建多个相同或相似的构件。
通过选择要复制的构件和模式类型,可以实现对构件的复制、旋转、平移等操作,快速生成复杂的模式。
8.使用参数化设计Catia具备强大的参数化设计功能,通过定义各个参数和公式,可以快速调整模型的尺寸和形状。
这样,在设计变更时,只需要修改相关参数,模型就可以自动适应变化,提高了设计的灵活性。
CATIA十个技巧1.使用快捷键:了解和使用CATIA中的快捷键是提高工作效率的关键。
通过按下快捷键,您可以快速访问各种功能和命令。
在菜单中显示的快捷键和自定义快捷键是您需要熟悉和记住的常用命令。
2.长时间保存:在进行设计时,定期保存工作是非常重要的。
然而,由于CATIA文件较大,保存需要一些时间。
为了节省时间,可以在"文件"菜单下设置"长时间保存"选项。
这样,只有在您暂停一段时间后才会保存文件,而不是每次进行修改后都保存。
3.使用知识库:CATIA中的知识库是一个强大的工具,可以帮助您存储和共享您在设计过程中学到的知识和经验。
通过使用知识库,您可以让整个团队共享并重复利用设计规范、标准元素和最佳实践等信息。
4.使用关系:CATIA中的关系是一种非常有用的工具,可以帮助您在设计过程中保持模型的完整性。
通过添加关系,您可以定义模型中的尺寸、位置和行为等属性,以确保设计的准确性和一致性。
5.使用装配功能:CATIA中的装配功能允许您将多个部件组合在一起,创建一个完整的产品。
通过使用装配功能,您可以模拟和验证不同部件之间的运动和相互作用,并进行碰撞检测和冲突解决。
7.使用CAD数据交换:CATIA支持与其他CAD软件之间的数据交换。
通过导入和导出不同格式的文件,如STEP、IGES和DXF等,您可以与其他软件和厂商进行合作,并轻松共享和交换数据。
8.使用模板和样式:CATIA中的模板和样式是帮助您快速创建和格式化设计的工具。
通过定义和使用模板和样式,您可以轻松应用标准图框、尺寸标注和材料质量等属性,提高设计的一致性和效率。
9.使用标注和注释:CATIA中的标注和注释工具可以帮助您在设计中添加说明和解释。
通过添加标注和注释,您可以更清晰地描述设计意图,方便他人理解和审查您的设计。
10.使用CATIA社区:CATIA拥有一个庞大的用户社区,在这里您可以与其他CATIA用户交流和共享经验。
CATIA使用手册--高级技巧54条F3------隐藏目录树;鼠标左键(或右键)+鼠标中键视图旋转;鼠标中键视图平移;鼠标中键视图放大缩小;Alt + Enter = 性質;shift 加中鍵出現紅色方塊後拖拉,快速放大指定局部,指定观察方向;先按CTRL 再加中鍵是放大縮小;先按中鍵再加CTRL 是是物件旋轉;物件旋轉時,外面會出現紅色的圓形區域,在圓形區域內是XYZ軸的任意旋轉,在圓形區域外是針對Z軸的特定旋轉;Press any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。
Ctrl + Page up ----zoom inCtrl + Page down ----zoom outShift + 上下左右箭头----rotateCtrl +上下左右箭头----panCtrl +shift + 左右箭头----rotateshift+F3 --work on specification treeshift +F2--specification tree overviewMB3+Customize--可自定义Alt+mb2 --循环选择ctrl+u --再生(装配时用的着)CTRL+鼠标滚轮放大缩小特征树公差标注:在零件的工程图中时常有如ф39±0.05的公差标注,CATIA 默认字体SICH无法按要求进行标注,标出的是ф39 0.05的形式。
这时可以将公差类型设置为TOL-1.0并用αCATIA Symbol字体标注。
鼠标右键在工程图标注中的应用:在半剖视图中标注孔的尺寸时,尺寸线往往是一半,延长线也只在一侧有。
如果直接点击孔的轮廓线,按左键确认,出现的是整个尺寸线。
可以在还未放置该尺寸前点击鼠标右键,选择“Half Dimension”,即可标注出一半尺寸线。
标注两圆弧外边缘之间的距离时,当鼠标选中两圆弧后,系统自动捕捉成两圆心之间的距离尺寸,此时同样在未放置该尺寸之前点击右键,在弹出菜单中的“Extension Lines Anchor”中选择所要标注的类型;工程图中有时需要标注一条斜线的水平或垂直距离,或者要标注一条斜线的一个端点与一条直线的距离,这时可以在选中要标注的对象后,在右键弹出菜单中选择“Dimension Representation”中所需的尺寸类型。
两直线角度尺寸的标注也可以通过弹出菜单中的“Angle Sector”选择所需的标注方式;重新选择图纸:若在将零件转化成工程图时选错了图纸的大小,如将A3选成A4纸,可以在“Drafting”环境中点击“File”→“Page setup”,在弹出的对话框中重新选择所需图纸;激活视图:在工程图中,往往要对某一视图进行剖视、局部放大和断裂等操作。
在进行这些操作之前,一定要将该视图激活,初学者往往忽略这个问题,从而造成操作失败。
激活视图有两种方法:将鼠标移至视图的蓝色边框,双击鼠标,即可将该视图激活。
将鼠标移至视图的蓝色边框,右击鼠标,在弹出菜单中选择“Activate View”即可;工程图中图框及标题栏的插入:可以先将各种图纸大小的图框标题栏制成模板,分别插入各个工程图。
具体操作如下:进入“drafting”状态,选择图纸大小,进入“Edit”→“Background”,按照所需标准画好图框及标题栏,将其保存。
在画好的工程图中,进入“File”→“Page setup”,在弹出的对话框中选择“Insert Background View”,选择对应的图框格式,点击“Insert”即可。
可以在投影视图前,先插入制作好的图框及标题栏。
具体操作如下:在建立好的零件模型环境中,点击“File”→“New from”,按投影视图所需图纸大小选择事先做好的图框模板文件,即可直接进入已插好图框和标题栏的Drafting状态。
解决图标变为英文注释的方法:笔者在使用CATIA软件的过程中,曾遇到“Part Design”和“Assembly Design”环境中原来非常形象的工具图标全部变成用英文单词表达的形式,如“倒角”变成“ChamferHeader”,拉伸变成“PadHeader”等,使用起来极不方便。
原因可能是在使用CATIA的过程中,由于操作上的原因,产生了一些临时性文件,如CATsettings、CATtemp等文件,这些临时性文件会自动保存,可能会对CATIA的使用造成一些影响。
所以应及时查找出这些文件,将其删除。
另一个解决办法是设置“Tools”→“options”中的“reset”为“for all the tabpages”。
笔者在进行这些操作后,工具条就又变回形象的图标形式了。
遇到此类问题的朋友不妨一试。
约束的技巧:在虚拟装配中对零件进行装配约束时,最好一次将一个零件完全约束,而且尽可能应用面与面的约束,如平面与平面重合、平面与平面之间的距离、中心线与中心线重合、平面与平面之间的角度等。
这些约束条件是非常稳定的装配约束。
应尽可能避免使用几何图形的边和顶点,因为它们容易在零件修改时发生变化。
如何多次调用零件:装配中有时需多次调用某个零件,可以选中要调用的零件,直接用“Fast Multi Instantiation”进行复制。
如何快速知道当前的CATIA作图区上的零件的放大比例:选中TOOLS----->OPTIONS----->VISUALIZATION----> DISPLAY CURRENT SCALE IN PARALLEL, MODE 的选项.在屏幕的右下方的数值表示当前作图区内的几何体的显示比例。
如何快速定义草图方向:按CTRL键点选在草图中做为X轴的边,再选择草图平面, 然后选择草图功能.草图自动转到所需的方向.如何再SKETCHER 中动态调整尺寸:选中已标注的实体,再按住SHIFT键,,然后拖动实体,则实体上标注的尺寸值会动态变化。
当启动CATIA时,总是会产生一个新的CATPRODUCT 档, 怎样才可以避难?可以在START--->ALL PROGRAMES--->TOOLS---> ENVIRONMENT EDITOR V5R** 中创建一个新的环境变数, NAME:CATNOSTARTDOCUMENT ,VALUE:YES 就可以改变这种问题了。
从CATIA来的有些MODEL 档,在读取时出现PROJICT CONFLICT 的信息,要怎样才能读取?在$HOME 的目录下,修改USRENV.DCLS 这个档案, 在其中加入ATSITE,PRJMODEL=TRUE;这一行就可. (UNIX环境) 。
如何快速同心打孔: 点打孔命令,再点圆弧,最后点打孔的面,这样孔就自动与所选的圆弧同心了;如何在进入CATIA sketcher workbench 的时候,跳过动画,以加速显示速度:TOOLS--->OPTIONS--->DESPLAY---->NAVIGATION--->NAVIGA TION, UNCHECK "ANIMATION DURING VIEWPOINT MODIFICATION". 就可禁止动画。
如何改变系统默认的坐标平面的大小以及颜色:TOOLS--->OPTIONS--->INFRASTRUCTURE------>PART INFRASTRUCRE---->DISPLAY---->DISPLAY IN GEOMETRY AREA---->AXISSYSTEM DISPLAY SIZE (IN MM),把默认值从10改为40.60等等,就可改变基准面的尺寸大小,但颜色只能在界面上GRAPHIC PROPERTIES 工具上直接改了;怎样使用两键鼠标:打开TOOLS--->OPTION--->DEVICES AND VIRTUAL REALITY ;然后在TABEL SUPPORT 里进行编辑就行了.怎样,看到在你的界面上那些功能表了,按住CTRL键,然后按动TAB键就可快速转换窗口;在命令执行过程中, 点击荧屏右下角输入框右边的按钮可以暂时隐藏命令对话方块;显示装配工作台上参数和关系式的NODE:TOOLS--->OPTIONS--->INFRASTRUCTURE ---->PRODUCT STRUCTURE---->TREE CUSTOMIZATION 里面的PARAMETERS 和RELATIONS 改为YES;快速恢复功能ICON的方法是:TOOLS---->CUSTOMIZE 中TOOLBARS---->"RESTORE ALL CONTENTS " AND " TESTORE POSITION " 使用者可重新定义;解决工具命令找不到的问题:打开电脑的搜索找出CATSettings 文件夹, 然后删除它. 之后重新启动CATIA,将你所需要的工具命令放在你喜欢的位置;批量转换IGES 和STEP文档为CATPart 文档:TOOLS---->UTILITY---->BATCH -DXF-IGES-STEP 工具,选择转换的文档,输出的路径,以及转换的格式等设定参数,然后运行;TOOLS+CUSTOMIZE....设定,可以自订不同模组功能ICON在单一操作界面;在3D中快速调整自己所需的视图:VIEW-->NAVIGATION MODE--->VIEWPOINT SNAPPING 然后转动模型到接近自己所需的视角,系统会自动捕捉并调整到该视角;有时在相对的位置上再增加一条或几条导线可以解决使用一条导线进行LOFT时产生的扭曲现象;将指南针拖到某个BODY上,然后拉动指针的方向可以任意的移动该BODY;在CATIA中拉伸一个文字PAD:进入drafting,用TEXT命令写上所需的文字,注意字体,然后另存DXF格式文档,再然后打开DXF文档,把文字复制,另开一个PART 进入SKETCH,将文字粘上去就可拉伸实体;在收到IGES,STEP等格式的档案时,怎样查看该档案是由什么软件创建的?转换中出现问题, 怎样查看具体情况?当在CATIA中打开IGES,STEP,DWG等外部档案时,转换完毕后会自动产生一个转换报告,其保存路径为:C:\DOCUMENTS AND SETTINGS\用户名\LOCALSETTINGS\APPLICATION DATA\DASSAULTSYSTEMES\CATREPORT 其中跟打开的档同名,后缀为RPT的档即是.这样就可以全面了解文档转换的过程.在“希望箭头停留的特征上”点右键,选“Define In Work Object",能达到”Pro/E里把插入箭头往上拖“的效果;Tools->show/hide 可以显示、隐藏一类元素;在工具图标上双击可无限重复使用该功能;条件查找edit->search创建参考特征默认放置在开放实体Geometrical set中:options?part infrastructure?part document?hybrid design装配中有stop on clash 按钮,移动物体时碰到其他物体stop;螺母的几种画法先画好六棱柱,然后用小三角形旋转切除。
