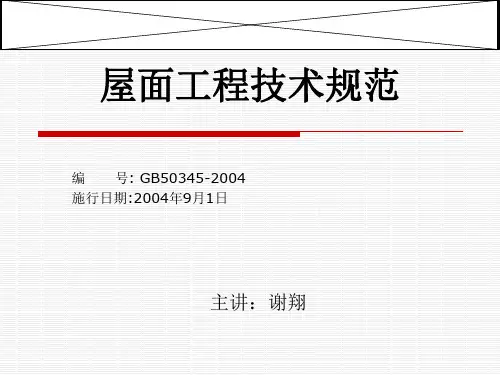

屋面工程技术规范GB50345精品PPT课件

GB50345-屋面工程技术规范
第一章总则
该章节主要介绍了本技术规范的适用范围和目的，以及相关术语和定义。

适用范围包括建筑物屋面工程的设计、施工和验收等相关工作。

目的
是为了规范屋面工程的技术要求，提高工程质量和安全性。

第二章材料
该章节规定了屋面工程所使用的各种材料的技术要求。

包括屋面覆盖
材料、绝热材料、防水材料及其配件、排水材料等。

对每种材料都规定了
物理性能、化学性能、耐久性能等技术指标。

第三章施工工艺
该章节围绕屋面工程的施工工艺进行了规范。

内容包括工程准备、材
料的存放和保护、基层处理、屋面材料的安装和焊接、排水系统的安装等。

对每个工艺环节都进行了详细说明，并给出了相应的施工要求。

第四章验收与验收规范
该章节规定了屋面工程的验收标准和验收程序。

验收标准包括外观质量、物理性能、化学性能等各个方面。

验收程序包括工程竣工验收、分部
工程验收、技术措施验收等。

对每个验收项目都进行了详细的规定。

屋面工程技术规范gb503452012(屋面工程)屋面工程技术规范GB5034-2012(屋面工程)1. 引言1.1 目的1.2 适用范围1.3 规范性引用文件2. 术语和定义2.1 术语2.2 定义3. 材料与组件3.1 屋面材料3.1.1 沥青卷材3.1.2 弹性防水材料3.1.3 金属屋面材料3.2 屋面构件3.2.1 屋面防水层3.2.2 屋面保温层4. 屋面构造4.1 屋面结构4.1.1 钢结构屋面4.1.2 木结构屋面4.2 屋面层次4.2.1 平屋面4.2.2 斜屋面5. 施工工艺5.1 屋面材料施工5.1.1 沥青卷材施工5.1.2 弹性防水材料施工 5.2 屋面构件施工5.2.1 屋面防水层施工5.2.2 屋面保温层施工6. 检验与验收6.1 施工过程检验6.2 竣工验收6.3 检验评定标准7. 维护与修复7.1 屋面维护7.2 屋面修复8. 附录8.1 标准设计图示8.2 相关法律法规附件：屋面工程项目施工图纸、屋面材料及组件报价单、验收记录表等法律名词及注释：1. 法律名词1：根据《建筑法》第3条第2款的规定，在建筑工程中，屋面工程指建筑物顶部覆盖物的构造、材料、施工等工作。

2. 法律名词2：根据《建筑法》第22条的规定，施工图纸是建筑设计单位根据建筑设计方案和相关技术标准编制的图纸文件，用于指导施工工程的施工和验收。

屋面工程技术规范GB5034-2012(屋面工程) 1. 前言1.1 简介1.2 目的2. 术语和定义2.1 术语2.2 定义3. 材料与构件3.1 材料3.1.1 沥青卷材3.1.2 弹性防水材料3.1.3 金属屋面材料3.2 构件3.2.1 屋面防水层3.2.2 屋面保温层4. 屋面结构4.1 结构形式4.1.1 钢结构屋面4.1.2 木结构屋面4.2 结构要求4.2.1 屋面荷载4.2.2 屋面坡度5. 施工工艺5.1 材料准备5.1.1 材料验收5.1.2 材料保管5.2 施工准备5.2.1 施工组织设计5.2.2 施工方案编制6. 施工技术6.1 沥青卷材施工6.1.1 底层铺设6.1.2 热熔、冷粘扎实 6.2 弹性防水材料施工6.2.1 材料铺设6.2.2 粘结处理7. 检验与验收7.1 施工过程检验7.2 竣工验收7.3 检验评定标准8. 维护与修复8.1 维护措施8.2 修复方法9. 附录9.1 相关法律法规9.2 屋面工程项目验收标准9.3 相关图纸及技术标准附件：屋面工程项目施工图纸、屋面材料及构件报价单、施工记录表等法律名词及注释：1. 法律名词1：根据《建筑法》第3条第2款的规定，屋面工程是指建筑物顶部覆盖物的构造、材料、施工等工作。

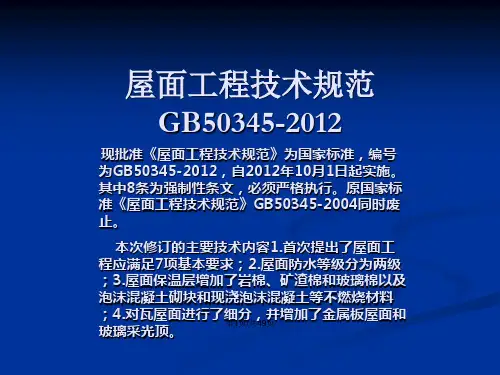

GB 50345-2012屋面工程技术规范1 总则1．0．2 在本条中明确了本规范的适用范围。

屋面工程应遵循“材料是基础、设计是前提、施工是关键、管理是保证”的综合治理原则，屋面工程设计与屋面工程施工的内容应从总体上涵盖了所有屋面工程的专项技术标准。

1．0．3 环境保护和建筑节能是我国的一项重大技术政策，关系到我国经济建设可持续发展的战略决策。

屋面工程设计和施工应从材料选择、施工方法等方面着手，考虑其对周围环境的影响程度以及建筑节能效果，并应采取针对性措施。

3 基本规定3．0．1 屋面工程应符合下列基本要求：针对屋面的使用功能及要求，把屋面当做一个系统工程来进行研究，同时考虑了我国的实际情况，建立屋面工程技术内在规律的理论，指导屋面工程的技术发展。

1 具有良好的排水功能和阻止水侵入建筑物内的作用；屋面排水可以减轻防水的压力，屋面防水又为排水提供了充裕的排除时间，防水与排水是相辅相成的。

2 冬季保温减少建筑物的热损失和防止结露；屋面大多数采用外保温构造，造成屋面的内表面大面积结露的可能性不大，结露主要出现在檐口、女儿墙与屋顶的连接处，因此对热桥部位应采取保温措施。

3 夏季隔热降低建筑物对太阳辐射热的吸收；4 适应主体结构的受力变形和温差变形；5 承受风、雪荷载的作用不产生破坏；屋面系统应具有足够的力学性能，使其能够抵抗由风力造成压力、吸力和振动，而且应有足够的安全系数。

6 具有阻止火势蔓延的性能；7 满足建筑外形美观和使用的要求。

3．0．3 屋面工程设计应遵照“保证功能、构造合理，防排结合、优选用材、美观耐用”的原则。

防排结合是屋面防水概念设计的主要内容。

3．0．4 屋面工程施工应遵照“按图施工、材料检验、工序检查、过程控制、质量验收”的原则。

按图施工是保证屋面工程施工质量的前提。

材料检验是保证屋面工程施工质量的基础。

工序检查是保证屋面工程施工质量的关键。

过程控制是保证屋面工程施工质量的措施。

质量验收是保证屋面工程施工质量的条件。

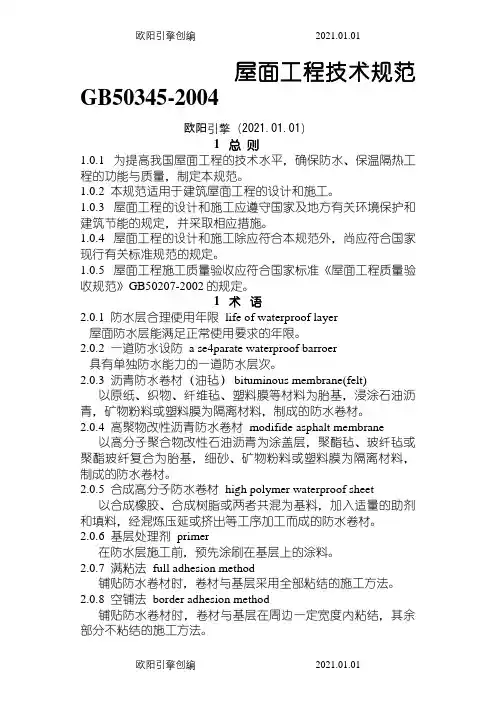

屋面工程技术规范GB50345-2004欧阳引擎（2021.01.01）1 总则1.0.1 为提高我国屋面工程的技术水平，确保防水、保温隔热工程的功能与质量，制定本规范。

1.0.2 本规范适用于建筑屋面工程的设计和施工。

1.0.3 屋面工程的设计和施工应遵守国家及地方有关环境保护和建筑节能的规定，并采取相应措施。

1.0.4 屋面工程的设计和施工除应符合本规范外，尚应符合国家现行有关标准规范的规定。

1.0.5 屋面工程施工质量验收应符合国家标准《屋面工程质量验收规范》GB50207-2002的规定。

1 术语2.0.1 防水层合理使用年限 life of waterproof layer屋面防水层能满足正常使用要求的年限。

2.0.2 一道防水设防 a se4parate waterproof barroer具有单独防水能力的一道防水层次。

2.0.3 沥青防水卷材（油毡） bituminous membrane(felt)以原纸、织物、纤维毡、塑料膜等材料为胎基，浸涂石油沥青，矿物粉料或塑料膜为隔离材料，制成的防水卷材。

2.0.4 高聚物改性沥青防水卷材 modifide asphalt membrane以高分子聚合物改性石油沥青为涂盖层，聚酯毡、玻纤毡或聚酯玻纤复合为胎基，细砂、矿物粉料或塑料膜为隔离材料，制成的防水卷材。

2.0.5 合成高分子防水卷材 high polymer waterproof sheet以合成橡胶、合成树脂或两者共混为基料，加入适量的助剂和填料，经混炼压延或挤出等工序加工而成的防水卷材。

2.0.6 基层处理剂 primer在防水层施工前，预先涂刷在基层上的涂料。

2.0.7 满粘法 full adhesion method铺贴防水卷材时，卷材与基层采用全部粘结的施工方法。

2.0.8 空铺法 border adhesion method铺贴防水卷材时，卷材与基层在周边一定宽度内粘结，其余部分不粘结的施工方法。
