正反转控制线路

按钮联锁正反转控制线路图2—12 按钮联锁正反转控制电路图图2-12 按钮联锁正反转控制电路图接触器联锁正反转控制线路双重联锁正反转控制线路元件安装图元件明细表1、线路的运用场合：正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；电梯、起重机的上升与下降控制等场所。

2、控制原理分析（1）、控制功能分析：A、怎样才能实现正反转控制？B、为什么要实现联锁？这两个问题是本控制线路的核心所在，务必要透彻地理解，否则只会接线安装，那只是知其然而不知其所以然。

另外，问题的提出，一方面让学生学会去思考，另一方面也培养学生发现问题、分析问题的能力。

教学中，计划先让学生温书预习（5分钟）、寻找答案，再集中讲解。

先提问抽查，让学生能各抒己见、充分发挥，最后再总结归纳，解答所提出的问题，进一步统一全班思路。

答案如下：A、电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W 相对调。

B、由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁和接触器联锁的双重联锁正反转控制线路（如原理图所示）（2）、工作原理分析C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转（3）双重联锁正反转控制线路的优点：接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

双重联锁正反转控制线路则兼有两种联锁控制线路的优点，操作方便，工作安全可靠。

3、怎样正确使用控制按钮？控制按钮按用途和触头的结构不同分停止（常闭按钮）、起动按钮（常开按钮）和复合按钮（常开和常闭组合按钮）。

按钮的颜色有红、绿、黑等，一般红色表示“停止”，绿色表示“起动”。

接线时红色按钮作停止用，绿色或黑色表示起动或通电。

电机的正反转控制线路图解
实现方法：对调沟通电动机的任意两相电源相序。

a接触器互锁正/反转掌握电路
b按钮和接触器双重互锁掌握电路
1、接触器互锁正/反转掌握电路
问题：KMl、KM2同时闭合，造成相间短路。

电气互锁：利用接触器（继电器）的常闭触点串接在对方线圈回路中而形成的相互制约的掌握。

（工作牢靠）
结论：在掌握中，凡具有相反动作的均需电气互锁。

2、按钮和接触器双重互锁掌握电路
工作过程：1）SB1↓—→ KM1+ —→ 正转
2）SB2↓—→KM1— KM2+ —→ 反转
3）SB1↓—→KM2— KM1+ —→ 正转
4）SB3↓—→ 停
机械互锁：利用复合按钮的常闭触点串接在对方线圈回路中而形成的相互制约的掌握。

（操作便利）
3、仅有按钮互锁掌握电路
存在问题：若消失熔焊或衔铁卡在吸合状态的故障时，虽然线圈已失电但是其主触点无法断开。

此时另一接触器一旦得电动作，主电路就会发生短路。

解决：为保证工作的牢靠和操作的便利可采纳按钮和接触器双重互锁。

此时若消失上述故障现象，则接触器的互锁常闭触点必定将另一接触器的掌握电路切断，避开另一接触器线圈得电。

结论：复合按钮不能代替联锁触点的作用。

4、主令掌握器掌握的正反转掌握线路。

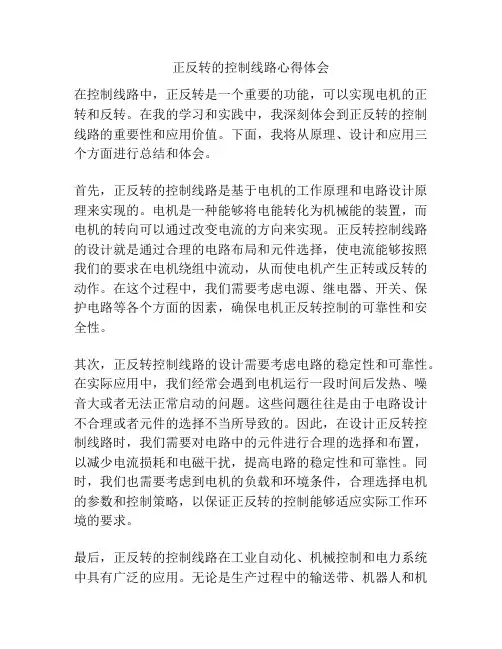

正反转的控制线路心得体会在控制线路中，正反转是一个重要的功能，可以实现电机的正转和反转。

在我的学习和实践中，我深刻体会到正反转的控制线路的重要性和应用价值。

下面，我将从原理、设计和应用三个方面进行总结和体会。

首先，正反转的控制线路是基于电机的工作原理和电路设计原理来实现的。

电机是一种能够将电能转化为机械能的装置，而电机的转向可以通过改变电流的方向来实现。

正反转控制线路的设计就是通过合理的电路布局和元件选择，使电流能够按照我们的要求在电机绕组中流动，从而使电机产生正转或反转的动作。

在这个过程中，我们需要考虑电源、继电器、开关、保护电路等各个方面的因素，确保电机正反转控制的可靠性和安全性。

其次，正反转控制线路的设计需要考虑电路的稳定性和可靠性。

在实际应用中，我们经常会遇到电机运行一段时间后发热、噪音大或者无法正常启动的问题。

这些问题往往是由于电路设计不合理或者元件的选择不当所导致的。

因此，在设计正反转控制线路时，我们需要对电路中的元件进行合理的选择和布置，以减少电流损耗和电磁干扰，提高电路的稳定性和可靠性。

同时，我们也需要考虑到电机的负载和环境条件，合理选择电机的参数和控制策略，以保证正反转的控制能够适应实际工作环境的要求。

最后，正反转的控制线路在工业自动化、机械控制和电力系统中具有广泛的应用。

无论是生产过程中的输送带、机器人和机械装置，还是家用电器中的洗衣机、空调和电动工具，正反转的控制线路都是核心部分。

通过合理的设计和实施，可以实现电机的正转和反转，从而实现各种设备的正常运行和控制。

而且，正反转的控制线路还可以结合其他控制策略，如速度调节、位置定位等，实现更加复杂的控制功能。

总结起来，正反转的控制线路在电机控制中具有非常重要的地位和作用，它可以实现电机的正转和反转，从而实现设备的正常运行和控制。

在我的学习和实践中，我深刻体会到了正反转控制线路的设计原理和应用技巧，也明白了合理的电路设计和元件选择对电机运行的影响。

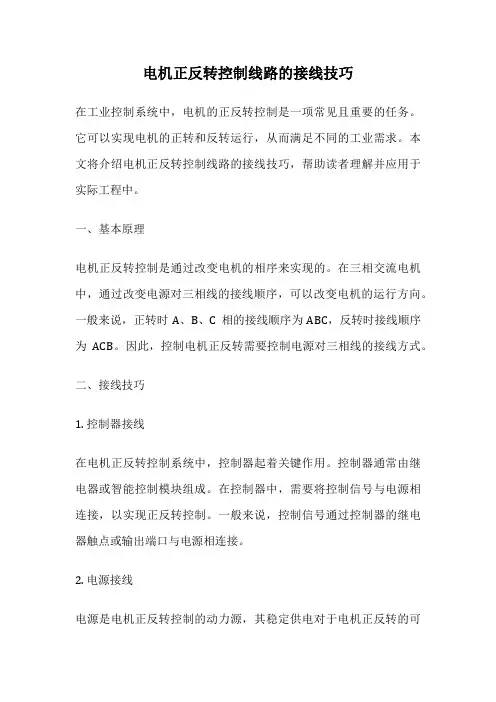

电机正反转控制线路的接线技巧在工业控制系统中，电机的正反转控制是一项常见且重要的任务。

它可以实现电机的正转和反转运行，从而满足不同的工业需求。

本文将介绍电机正反转控制线路的接线技巧，帮助读者理解并应用于实际工程中。

一、基本原理电机正反转控制是通过改变电机的相序来实现的。

在三相交流电机中，通过改变电源对三相线的接线顺序，可以改变电机的运行方向。

一般来说，正转时A、B、C相的接线顺序为ABC，反转时接线顺序为ACB。

因此，控制电机正反转需要控制电源对三相线的接线方式。

二、接线技巧1. 控制器接线在电机正反转控制系统中，控制器起着关键作用。

控制器通常由继电器或智能控制模块组成。

在控制器中，需要将控制信号与电源相连接，以实现正反转控制。

一般来说，控制信号通过控制器的继电器触点或输出端口与电源相连接。

2. 电源接线电源是电机正反转控制的动力源，其稳定供电对于电机正反转的可靠运行至关重要。

在接线时，应根据电机的额定电压和频率选择相应的电源。

同时，还需要根据电机的额定功率选择合适的电源容量，以确保正反转控制的稳定性和安全性。

3. 电机接线电机的接线方式直接影响正反转的实现。

在正转时，电机的A相、B相、C相需要按照ABC的顺序与电源相连接。

而在反转时，电机的A相、B相、C相需要按照ACB的顺序与电源相连接。

因此，在接线时，需要根据正反转的需求来选择合适的接线方式。

4. 保护装置接线为了保护电机免受过载、短路等异常情况的损害，通常需要在电路中安装相应的保护装置。

这些保护装置可以监测电流、电压等参数，并在异常情况下切断电源，从而保护电机的安全运行。

在接线时，需要将这些保护装置与电源和电机连接起来，以确保正反转控制的安全性。

5. 接地连接在电机正反转控制系统中，接地连接是非常重要的。

它可以保证电路的可靠接地，减少电路中的干扰和噪声。

在接线时，需要将电源、电机和控制器的接地线连接到同一个接地点，形成良好的接地系统。

三、案例分析为了更好地理解电机正反转控制线路的接线技巧，下面将通过一个案例来进行分析。

正反转控制线路工作原理正反转控制线路是一种常用于电机控制的技术。

它可以实现电机的正转和反转，并且可以通过一个开关或按钮来控制电机的启停和转向。

这种控制线路在许多行业和设备中广泛应用，例如机械设备、自动化生产线、电动工具等。

正反转控制线路的基本原理是通过电磁继电器来控制电机的转向。

电磁继电器是一种电磁开关，它具有控制高电流电路的能力。

通过正反转控制线路，我们可以将电机连接到电源，并通过电磁继电器来改变电机的接线方式，从而实现电机的正转和反转。

正反转控制线路的核心是电磁继电器。

电磁继电器由线圈和触点组成。

当线圈通电时，会产生磁场，使触点闭合或断开。

通过控制线圈的通断，可以控制触点的状态。

正反转控制线路中通常使用两个电磁继电器，一个用于控制电机的正转，另一个用于控制电机的反转。

在正转状态下，电磁继电器1的线圈通电，使得电磁继电器1的触点闭合，将电机连接到电源的正极。

同时，电磁继电器2的线圈断电，使得电磁继电器2的触点断开，将电机的反极与电源断开。

这样，电机就可以正常运转。

在反转状态下，电磁继电器1的线圈断电，使得电磁继电器1的触点断开，将电机的正极与电源断开。

同时，电磁继电器2的线圈通电，使得电磁继电器2的触点闭合，将电机连接到电源的反极。

这样，电机就可以反向运转。

为了方便控制，正反转控制线路通常还会加入一个启停按钮。

通过按下启停按钮，可以控制电机的启动和停止。

启停按钮通常与电磁继电器的线圈相连，当按下启动按钮时，电磁继电器的线圈通电，触点闭合，电机开始运转；当按下停止按钮时，电磁继电器的线圈断电，触点断开，电机停止运转。

除了启停按钮，正反转控制线路还可以加入其他的控制元件，如过载保护器、断路器等。

这些元件可以保护电机和控制线路免受过电流和短路等故障的损害。

总结一下，正反转控制线路通过电磁继电器来控制电机的正转和反转。

通过控制线圈的通断，可以改变电机的接线方式，从而实现电机的正反转。

启停按钮和其他控制元件可以进一步完善控制线路的功能和安全性。

电机正反转控制线路的接线技巧电机正反转控制线路的接线技巧电机正反转控制线路是控制电机正反转的重要组成部分。

在实际应用中，电机正反转控制线路的接线技巧对于电机的正常运行和使用寿命有着至关重要的影响。

下面，我将为大家介绍一些电机正反转控制线路的接线技巧。

1. 电机正反转控制线路的基本原理电机正反转控制线路的基本原理是通过改变电机的电源极性，使电机正反转。

在电机正转时，电源的正极连接电机的正极，电源的负极连接电机的负极；在电机反转时，电源的正极连接电机的负极，电源的负极连接电机的正极。

2. 电机正反转控制线路的接线方法电机正反转控制线路的接线方法有多种，下面介绍两种常用的接线方法。

（1）单相电机正反转控制线路接线方法单相电机正反转控制线路接线方法如下：首先，将电源的正极和负极分别连接到交流接触器的两个端子上，然后将交流接触器的两个输出端子分别连接到电机的两个端子上。

接下来，将正反转开关的两个端子分别连接到交流接触器的两个输入端子上，然后将正反转开关的中间端子连接到电源的中间端子上。

最后，将电机的中间端子接地。

（2）三相电机正反转控制线路接线方法三相电机正反转控制线路接线方法如下：首先，将电源的正极和负极分别连接到交流接触器的两个端子上，然后将交流接触器的两个输出端子分别连接到电机的两个端子上。

接下来，将正反转开关的两个端子分别连接到交流接触器的两个输入端子上，然后将正反转开关的中间端子连接到电源的中间端子上。

最后，将电机的中间端子接地。

3. 电机正反转控制线路的注意事项在电机正反转控制线路的接线过程中，需要注意以下事项：（1）接线前，应先检查电源的电压和频率是否与电机的额定电压和频率相符。

（2）接线时，应注意电源的正极和负极的连接方向，以免接反。

（3）接线后，应进行电路测试，确保电路连接正确，电机正反转控制可靠。

（4）在电机正反转控制线路的使用过程中，应注意电机的负载情况，避免超负荷运行，影响电机寿命。

正转控制线路只能使电动机朝一个方向旋转，带动生产机械的运动部件朝一个方向运动。

要满足生产机械运动部件能向正、反两个方向运动，就要求电动机能实现正、反转控制。

当改变通入电动机定子绕组的三相电源相序，即把接入电动机三相电源进线中的任意两相对调接线时，电动机就可以反转。

下面介绍几种常用的正反转控制线路。

1.倒顺开关如图1－53a所示是倒顺开关的外形图。

倒顺开关是组合开关的一种，也称可逆转换开关，是专为控制小容量三相异步电动机的正反转而设计生产的。

开关的手柄有“倒”、“停”、“顺”三个位置，手柄只能从“停”的位置左转45°或右转45°，其图形符号如图1－53b所示。

a)外形图 b)符号图1－53 倒顺开关2.倒顺开关正反转控制线路倒顺开关正反转控制线路如图1－54所示。

万能铣床主轴电动机的正反转控制就是采用倒顺开关来实现的。

图1-54 倒顺开关正反转控制电路图1－静触头 2－动触头线路的工作原理如下：操作倒顺开关QS，当手柄处于“停”位置时，QS的动、静触头不接触，电路不通，电动机不转；当手柄扳至“顺”位置时，QS的动触头和左边的静触头相接触，电路按L1－U、L2－V、L3－W接通，输入电动机定子绕组的电源电压相序为L1－L2－L3，电动机正转；当手柄扳至“倒”位置时，QS的动触头和右边的静触头相接触，电路按L1－W、L2－V、L3－U接通，输入电动机定子绕组的电源电压相序变为L3－L2－L1，电动机反转。

必须注意的是：当电动机处于正转状态时，要使它反转，应先把手柄扳到“停”的位置，使电动机先停转，然后再把手柄扳到“倒”的位置，使它反转。

若直接把手柄由“顺”扳至“倒”的位置，电动机的定子绕组会因为电源突然反接而产生很大的反接电流，易使电动机定子绕组因过热而损坏。

倒顺开关正反转控制线路虽然所用电器较少，线路比较简单，但它是一种手动控制线路，在频繁换向时，操作人员劳动强度大，操作安全性差，所以这种线路一般用于控制额定电流10A、功率在3kW及以下的小容量电动机。

正反转控制线路的工作原理嘿，朋友！你有没有想过，那些能让电机一会儿正转、一会儿反转的神奇线路是怎么工作的呢？今天呀，我就来给你好好唠唠正反转控制线路的工作原理，这可真是个超级有趣的事儿呢！咱们先来说说什么是正反转控制线路。

你看啊，就像我们生活中的很多东西一样，有时候需要向前，有时候需要向后。

比如说，你开着一辆玩具汽车，你想让它往前跑，然后又想让它倒着开回来，这就和电机的正反转类似啦。

正反转控制线路呢，就是专门用来控制电机或者其他设备正转和反转的一种电路组合。

想象一下，有一个小电机，就像一个勤劳的小蜜蜂，它在正转的时候可以带动一个小风扇呼呼地转，把凉爽的风送到我们身边。

要是我们想让风换个方向吹呢，就得让电机反转啦。

那这个线路是怎么做到的呢？这里面呀，有一个关键的东西叫接触器。

接触器就像是一个超级智能的开关使者。

它有好多“小手脚”（触点），这些触点可以连接不同的线路。

在正反转控制线路里，我们有两个接触器，就把它们叫做接触器A和接触器B吧。

当我们想要电机正转的时候，接触器A就开始行动啦。

它就像一个指挥官，把电流按照特定的路线引导。

电流就听话地从电源出发，经过接触器A的一些触点，然后流到电机里。

这时候电机就像是接到了前进的指令，欢快地正转起来啦。

那如果我们想让电机反转呢？这时候接触器B就登场啦。

可是，这里面有个小问题哦。

要是接触器A和接触器B同时工作，那就乱套啦，就好像两个人同时指挥一支军队，那士兵们（电流）该听谁的呀？肯定会出大麻烦的。

所以呢，我们得想个办法让它们不能同时工作。

这里就用到了互锁。

互锁是什么呢？就好比是两把锁，接触器A锁住了接触器B的工作线路，接触器B也锁住了接触器A的工作线路。

只有当接触器A停止工作的时候，接触器B才能开始工作，反之亦然。

这就像是两个人轮流值班一样，一个人在值班的时候，另一个人就得休息，绝对不能同时上岗。

我给你举个例子吧。

我有两个朋友，小明和小刚，他们都想控制那个电机。

正反转控制线路原理图
1、上图为电动机正反转控制线路。

其中，L1、L
2、L3为电源进
线，QS为隔离开关，FU1为主回路熔断器3个，FU2为控制回路熔断器2个。

KM1、KM2为控制负荷的主接触器，电机采用热继电器作为过负荷保护之用。

2、启动过程：合上隔离换向开关QS，按下SB1启动按钮→KM1
线圈得电→KM1自保接点闭合实现自保→KM1主触头闭合电动机正向运转→KM1联锁接点断开KM2线圈回路实现联锁。

反转时，在电动机停稳的情况下，以同样的方法启动SB2即可。

3、故障处理：无法启动时，首先检查FU1、FU2是否烧坏；其次
检查热继电器是否动作；再就是检查启动、停止按钮是否完好，主接触器线圈是否烧毁或断线等。

电动机自锁正转电气原理图
1、启动过程：合上QS→控制回路得电→按下SB2→KM线圈得电
→其主触头闭合→电动机得电运转→其辅助接点闭合自锁→电动机正常运转。

2、热继电器FR为保护电动机过负荷之用。
