太阳能电池板怎样才能给12v电瓶充电太阳能电池板怎样才能给12v电瓶充电, 12v太阳能电池板怎么给12v蓄电池充电要加一个12V太阳能充电控制器，它能把太阳能电池板输出的电压升到蓄电池充电所需的电压（约13～15V）对蓄电池进行恒流、恒压、涓流三阶段式充电。
用太阳能电池给12v电瓶充电需要太阳能电池板多少A按照9小时充满计算，太阳能板输出电流=电瓶容量*13%16V的太阳能电池板给12V电瓶充电一般充电的话12V采用18V电池板，两块并联也只有0.6A左右电流，不会烧控制器和电池的。
没事的。
太阳能电池板能直接给12v电瓶充电吗要一个普天太阳能充电控制器，才能充。
24V直充会坏电池。
控制器可以过压保护。
普天控制器，产品有介绍说明。
南京普天太阳能控制器。
有铅酸，锂电区分，不能混用。
用太阳能电池给12v电瓶充电需要太阳能电池板多少A，多少伏的需要太阳能电池板：1.电压V = 12×1.2= 14.4（V）。
2.电流 I = 电瓶电流÷ 3 （A）。
3.功率 P = 电压V × 电流 I = （W）。
18v太阳能电池板能给16v电瓶充电吗当然可以，但是要注意到一个问题，就是当太阳光不强或阴天能不能达到18伏，如果不稳定则在电路中另外加一个装置。
以防止电流返流。
24v太阳能电池板能给12v蓄电池充电吗最好买个12v24v自动的控制器就可以冲了！太阳能电池板，不会说是死定的24v吧？它有一个档位，多少v至多少v。
开路电压多少v 这样的多少伏太阳能电池板给12v电池充电12 V电池充满时电压为14－15V，加上充电管理就需要16V以上太阳能电池板能给汽车电瓶充电吗？1.可以充电，但必须要有太阳能充电控制器。
2.另外你的太阳能板的电压必须一定范围内，例如给12V的汽车蓄电池充电，你的太阳能板电压应该在15-20伏输出电压。
3.然后根据你的太阳能板的电流大小，选择12V10A或12V20A 的太阳能充电控制器一般100W及以下可以用12V10A，300W以下一般用12V20A马虎。

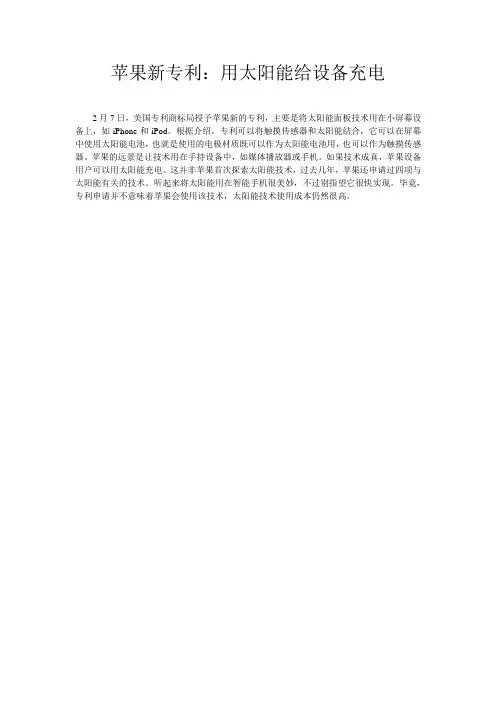

苹果新专利：用太阳能给设备充电
2月7日，美国专利商标局授予苹果新的专利，主要是将太阳能面板技术用在小屏幕设备上，如iPhone和iPod。
根据介绍，专利可以将触摸传感器和太阳能结合，它可以在屏幕中使用太阳能电池，也就是使用的电极材质既可以作为太阳能电池用，也可以作为触摸传感器。
苹果的远景是让技术用在手持设备中，如媒体播放器或手机。
如果技术成真，苹果设备用户可以用太阳能充电。
这并非苹果首次探索太阳能技术，过去几年，苹果还申请过四项与太阳能有关的技术。
听起来将太阳能用在智能手机很美妙，不过别指望它很快实现。
毕竟，专利申请并不意味着苹果会使用该技术，太阳能技术使用成本仍然很高。

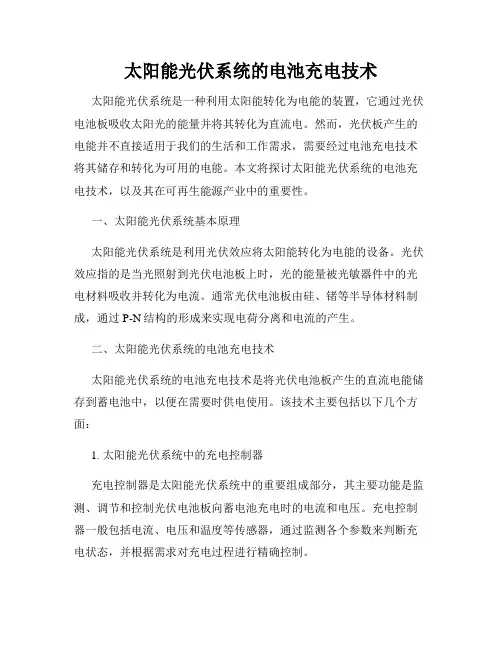

太阳能光伏系统的电池充电技术太阳能光伏系统是一种利用太阳能转化为电能的装置，它通过光伏电池板吸收太阳光的能量并将其转化为直流电。
然而，光伏板产生的电能并不直接适用于我们的生活和工作需求，需要经过电池充电技术将其储存和转化为可用的电能。
本文将探讨太阳能光伏系统的电池充电技术，以及其在可再生能源产业中的重要性。
一、太阳能光伏系统基本原理太阳能光伏系统是利用光伏效应将太阳能转化为电能的设备。
光伏效应指的是当光照射到光伏电池板上时，光的能量被光敏器件中的光电材料吸收并转化为电流。
通常光伏电池板由硅、锗等半导体材料制成，通过P-N结构的形成来实现电荷分离和电流的产生。
二、太阳能光伏系统的电池充电技术太阳能光伏系统的电池充电技术是将光伏电池板产生的直流电能储存到蓄电池中，以便在需要时供电使用。
该技术主要包括以下几个方面：1. 太阳能光伏系统中的充电控制器充电控制器是太阳能光伏系统中的重要组成部分，其主要功能是监测、调节和控制光伏电池板向蓄电池充电时的电流和电压。
充电控制器一般包括电流、电压和温度等传感器，通过监测各个参数来判断充电状态，并根据需求对充电过程进行精确控制。
2. 蓄电池的选型和使用蓄电池的选型对太阳能光伏系统的性能和寿命具有重要影响。
常见的蓄电池包括铅酸蓄电池、锂离子电池等。
而不同应用场景下的需求也会影响到蓄电池的选择，比如室内应用和户外应用对蓄电池的要求就有所区别。
在使用过程中，正确的充电和放电方式也是保证蓄电池寿命的重要因素。
3. 充电效率和节能技术为了提高太阳能光伏系统的充电效率和节省能源，需要采用一些先进的技术手段。
比如，充电控制器可以根据光照条件自动调整充电电流和电压，以达到高效充电的目的。
此外，利用最新的能量管理技术和高效的功率转换器也可以进一步提高充电效率和系统整体能量利用率。
三、太阳能光伏系统电池充电技术的重要性太阳能光伏系统电池充电技术在可再生能源产业中扮演着重要角色。
首先，电池充电技术可以将太阳能转化为可储存的电能，从而实现能源的可持续利用。

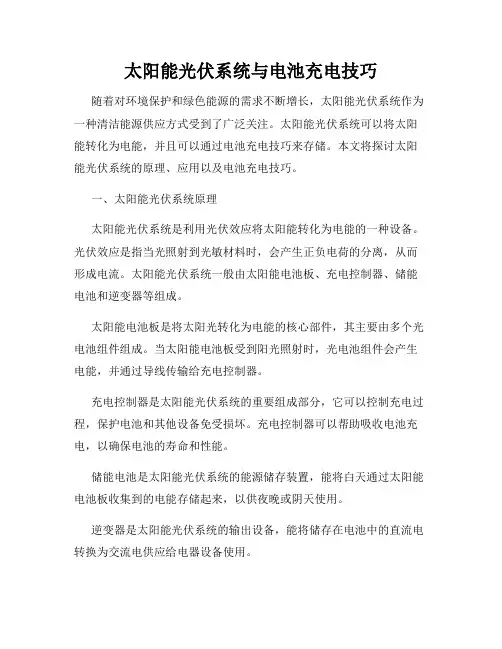

太阳能光伏系统与电池充电技巧随着对环境保护和绿色能源的需求不断增长，太阳能光伏系统作为一种清洁能源供应方式受到了广泛关注。
太阳能光伏系统可以将太阳能转化为电能，并且可以通过电池充电技巧来存储。
本文将探讨太阳能光伏系统的原理、应用以及电池充电技巧。
一、太阳能光伏系统原理太阳能光伏系统是利用光伏效应将太阳能转化为电能的一种设备。
光伏效应是指当光照射到光敏材料时，会产生正负电荷的分离，从而形成电流。
太阳能光伏系统一般由太阳能电池板、充电控制器、储能电池和逆变器等组成。
太阳能电池板是将太阳光转化为电能的核心部件，其主要由多个光电池组件组成。
当太阳能电池板受到阳光照射时，光电池组件会产生电能，并通过导线传输给充电控制器。
充电控制器是太阳能光伏系统的重要组成部分，它可以控制充电过程，保护电池和其他设备免受损坏。
充电控制器可以帮助吸收电池充电，以确保电池的寿命和性能。
储能电池是太阳能光伏系统的能源储存装置，能将白天通过太阳能电池板收集到的电能存储起来，以供夜晚或阴天使用。
逆变器是太阳能光伏系统的输出设备，能将储存在电池中的直流电转换为交流电供应给电器设备使用。
二、太阳能光伏系统的应用太阳能光伏系统具有广泛的应用前景，下面列举几个常见的应用场景：1.家庭户用光伏系统：在家庭中安装太阳能光伏系统，可以将阳光转化为电能供应家庭用电，从而减少对传统电网的依赖，达到节能减排的目的。
2.农村光伏系统：在农村地区，太阳能光伏系统可以为没有电力供应的地方提供清洁能源，解决电力供应不足的问题。
3.远程地区电力供应：太阳能光伏系统可以为远离电网的地区提供可靠的电力供应，满足基础设施建设和社区发展的需求。
4.交通信号灯：太阳能光伏系统可用于交通信号灯的供电，避免传统电力供应不稳定和不可靠的问题。
三、电池充电技巧除了太阳能光伏系统的设计和安装，电池充电技巧也对光伏系统的性能和寿命有着重要影响。
以下是一些常用的电池充电技巧：1.充电控制：合理控制电池的充电过程，避免充电时间过长或充电电流过大，以保护电池不受损害。
太阳能充电器使用说明书本产品是一款多功能太阳能应急充电器，内置1200mAh高容量可充电锂电池，可随时随地对您的手机、数码相机、PDA、MP3、MP4等数码产品进行充电。
造型华贵大方，小巧玲珑，携带方便，时尚高雅。
使用方法1、使用之前请给您的太阳能充电器充电，有三种方法可以选择：a、将充电器放置于太阳光直射处，太阳能将转化为电能给充电器内置可充电电池充电。
b、将充电器USB线连接电脑，此时充电器指示灯会闪光，表示正在充电，当充电满后，此灯将会熄灭。
C、用交流适配器充电，充电时指示灯会闪光，当充电满后此灯将会熄灭（因为设计有自动断电保护）2、将转换接头连接到延长线，再将延长线的另一头连接到充电器，或直接将转接头连接到充电器。
3、将转换接头连接到您的手机或其它数码产品。
4、从您的手机或其它数码产品上将可看到正在充电，充电的同时您也可以用手机通话。
5、太阳能充电指示。
将开关拨到‘NO’，太阳能板在接受阳光照射时，太阳能充电指示呈绿色。
产品特点：1、特别适用于应急场合。
当您在野外作业或旅游，或者遇到停电时，太阳能充电器将会帮您的大忙，使您的手机随时随地保持工作状态，让您不间断的与您的朋友和家人保持联系。
2、使用方便无论何时何地，您都可以极为方便的给您的手机或其它数码产品充电。
3、高效率充电给您的手机充电60分钟，可以获得100-150分钟通话时间4、环保、节约能源使用绿色能源太阳能，可为环保作出您的贡献。
5、外形时尚，携带方便造型简洁华贵，超薄不锈钢外壳设计，小巧玲珑，携带方便。
6、使用安全带有充电过充保护，有效延长您的手机电池的使用寿命，使用安全。
产品规格1、使用高转换效单晶硅或多晶硅片，太阳能转换效率高达15%以上。
2、太阳能电池板规格：5.5V/80mA。
3、充电时内置高容量可充电锂电池：1200 mAh。
4、输出电压：5.5V。
5、输出电流：1000mA。
6、充电器给手机充电时间：约60分钟（不同品牌和型号的手机有少许差别）。
如韵电子CONSONANCE
AN119
充电电流自动调整技术的应用
CN3063/CN3065/CN3082
在实际应用中，经常会遇到一个电子产品需要用两路或两路以上的电源对电池充电的应用，比如，一路电源为电源适配器，另一路电源为USB接口，客户希望这两路电源有任何一路存在时都能为电池充电，电源适配器一般有较强的电流输出能力，可以实现对电池的快速充电；虽然USB接口的输出电流能力比较弱，但因为其随处可用，可以方便地对电池充电。
由于两路电源的输出电流能力不同，导致充电电流的设置陷入两难的境地，如果充电电流根据输出电流能力较强的电源来设置,那么当由较弱输出电流能力的电源供电时，就不能正常充电；反之，如果充电电流根据输出电流能力较弱的电源来设置，那么当由较强输出电流能力的电源供电时，就浪费了该电源的能力，不能实现快速充电。
例如，假设有两路电源，一路为电源适配器，输出电流能力为1安培；另一路为USB接口，其输出电流能力为500毫安，那么如果将充电电流设置在1安培，就不能用USB接口来充电；如果将充电电流设置在500毫安，那么就浪费了电源适配器的能力，不能对电池进行快速充电。
如果用上海如韵电子有限公司的CN3063/CN3065/CN3082就可以很方便地
解决这个问题。
在CN3063/CN3065/CN3082内部集成有8位模拟－数字转换电路，可以根据电源的输出电流能力自动调整充电电流，用户不需要考虑最坏情况，可最大限度地利用输入电源的电流输出能力。
为了解决上面例子的问题，可以使用CN3065，将充电电流设置在1安培，那么当用电源适配器供电时，用1安培的电流向电池充电，当用USB接口供电时，CN3065会自动将充电电流降到500毫安，以适应USB接口的输出电流能力，保证充电能够正常进行。
太阳能充电器使用说明书1、2、3、4、5、6、7、8、9、101112131.1 利用太阳能或交流电源可直接给外接电器使用及充电，或对本产品内的畜电池充电。
1.2 配有高亮照明，标准的USB端口输出，可供MP3、MP4、手机、PDA、数码相机等USB产品直接使用或充电。
1.3 本充电器的蓄电池充电时，具备稳压、恒流、过充电和过放电的保护功能。
1.4 配置充电状态指示及蓄电池电量检测功能。
二、特点：2.1 轻便、环保，实用性强，尤其便于户外或野外应急供电与充电。
2.2 当手机没有电量的情况时，放在阳光的照射下，太阳能充电器所发出的电量可直接供手机通话使用。
2.3 3-5小时即可对市面上的手机充满电。
2.4 配有液晶显示屏，用电量检测按钮可查看充电状态和蓄电池电量。
三、技术规格：3.1整机：①产品尺寸：113X55X26.5mm。
②重量：约165g。
③输出功率：5W。
④工作参数：A. 用太阳能对蓄电池充电,7-9小时可充满。
B. 用交流电源适配器对本机蓄电池充电，3小时可充满。
C. 蓄电池充满电量后可连续照明工作48小时。
D. 用太阳能直接对手机进行充电，3-5小时可充满。
E. 蓄电池满电时, 3-5小时可对手机充满电。
F. 交流电源适配器参数：AC100-240V，50-60Hz。
DC输出5.3V，500mA。
G. 内用蓄电池参数：3.7V，1200mAh安全环保锂离子蓄电池。
H. 太阳能光伏电池参数：DC6V，160mA。
四、使用说明：4.1 蓄电池电量检测：按电量检测键，如图（1）所示,液晶显示屏会显示蓄电池电量。
4.2 照明功能：如图（2）所示,再将转换开关置于（）。
4.3 用本充电器的蓄电池给外接电器供电使用或充电时：将适配头插入手机或其他电器接口，另一端插入本充电器USB插孔（如图5所示），再将转换开关置于()此图标。
4.4 用交流电源给蓄电池充电时：应先将交流电源插头插入（本说明书所设定），其电压允许范围内的交流电插座，另一端插入本充电器输入插孔，再将转换开关置，于（）位置，如图（6）所示。

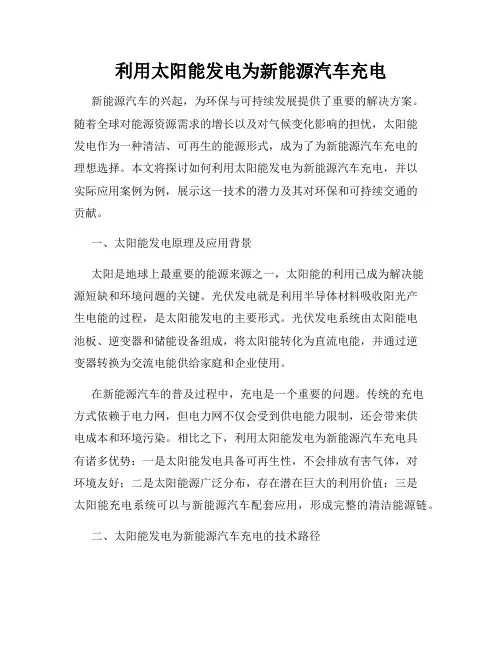

利用太阳能发电为新能源汽车充电新能源汽车的兴起，为环保与可持续发展提供了重要的解决方案。
随着全球对能源资源需求的增长以及对气候变化影响的担忧，太阳能发电作为一种清洁、可再生的能源形式，成为了为新能源汽车充电的理想选择。
本文将探讨如何利用太阳能发电为新能源汽车充电，并以实际应用案例为例，展示这一技术的潜力及其对环保和可持续交通的贡献。
一、太阳能发电原理及应用背景太阳是地球上最重要的能源来源之一，太阳能的利用已成为解决能源短缺和环境问题的关键。
光伏发电就是利用半导体材料吸收阳光产生电能的过程，是太阳能发电的主要形式。
光伏发电系统由太阳能电池板、逆变器和储能设备组成，将太阳能转化为直流电能，并通过逆变器转换为交流电能供给家庭和企业使用。
在新能源汽车的普及过程中，充电是一个重要的问题。
传统的充电方式依赖于电力网，但电力网不仅会受到供电能力限制，还会带来供电成本和环境污染。
相比之下，利用太阳能发电为新能源汽车充电具有诸多优势：一是太阳能发电具备可再生性，不会排放有害气体，对环境友好；二是太阳能源广泛分布，存在潜在巨大的利用价值；三是太阳能充电系统可以与新能源汽车配套应用，形成完整的清洁能源链。
二、太阳能发电为新能源汽车充电的技术路径利用太阳能发电为新能源汽车充电可以采用两种主要的技术路径：直接利用光伏组件为电动汽车充电以及利用太阳能发电为电动汽车充电桩供电。
1. 直接利用光伏组件为电动汽车充电直接利用光伏组件为电动汽车充电是太阳能发电为新能源汽车充电的一种直接方式。
通过安装光伏组件于停车场顶棚或者光伏遮阳篷上，将太阳能转化为电能，然后供应给电动汽车进行充电。
这种方式充分利用了太阳能发电系统的灵活性和可扩展性，可以实现对新能源汽车的定点供电，无需借助电力网。
2. 利用太阳能发电为电动汽车充电桩供电利用太阳能发电为电动汽车充电桩供电是利用太阳能发电系统为整体充电基础设施提供电能的一种方式。
由于电动汽车充电桩通常需要大量的电能供应，可以将太阳能发电系统与电网连接，通过储能设备储存白天产生的电能，在夜间或阴雨天向电动汽车充电桩供电。
太阳能给锂电池充电技巧图太阳能电池为锂电池充电器技巧电路图太阳能是为便携式设备供电的有吸引力的能源。
一段时间以来，它一直被广泛地用于诸如计算器和航天飞机这样的应用。
最近，人们正考虑把太阳能用于包括移动电话充电器这样的范围更宽广的消费电子应用。
然而，太阳能电池板所提供的功率高度依赖于工作环境。
这包括诸如光密度、时间和位置之类的因素。
因此，电池通常被用作能量存储单元。
当来自太阳能板的电能有余的时候，就可以对电池充电；当太阳能板提供的电能不足时，电池就可以为系统供电。
如何设计锂离子电池充电器以便从太阳能电池中获取最多的功率并有效地对锂电池充电呢？本文将讨论太阳能电池的工作原理和电气输出特性，接着讨论电池充电系统要求以及匹配太阳能电池特性的系统解决方案，以便从太阳能电池获取最大的功率。
太阳能I-V特性一般地说，太阳能电池由p-n结构成，其中的光能(光子)引起电子和空穴的重新组合，产生电流。
因为p-n结的特性类似于二极管的特性，如图1所示的电路通常被用于简化太阳能电池的特性。
图1：简化的太阳能电池的电路模型。
电流源IPH产生的电流正比于落在太阳能电池上的光量。
在没有负载连接的时候，几乎所有产生的电流都流过二极管D，其正向电压决定太阳能电池的开路电压(VOC)。
该电压的变化严格地取决于每一种类型的太阳能电池。
但是，对于大多数硅电池，其0.5V到0.8V之间的电压范围恰好就是p-n结二极管的正向电压。
并联电阻(RP)代表实际太阳能电池中出现的微小泄漏电流，Rs代表连接损耗。
随着负载电流增加，由太阳能电池所产生的大部分电流被分流到二极管并进入负载。
对于大多负载电流的数值，这只对输出电压有很小的影响。
图2所示为太阳能电池的输出特性，由于二极管的I-V特性存在微小的变化，串联电阻(Rs)上的电压降也存在微小的变化，但是，输出电压保持很大的恒定。
然而，在一些点通过内部二极管的电流是如此之小，以至于它变得偏置不够，并且，随着负载电流的增加，跨越它的电压快速减少。
可用太阳能电池供电的锂电池充电管理芯片CN3063应用电
路
崔海朋
【期刊名称】《电子世界》
【年(卷),期】2008(000)007
【摘要】CN3063简介CN3063输入电压范围是4．35V～6V；片内功率晶体管；不需要外部限流二极管和电流检测电阻；内部集成有8位模拟-数字转换电路，能
够根据输入电压源的电流输出能力自动调整充电电流，可用在利用太阳能电池等输出电流能力有限的电压源供电的锂电池充电应用中。
【总页数】3页(P38-40)
【作者】崔海朋
【作者单位】无
【正文语种】中文
【中图分类】TN492
【相关文献】
1.可编程锂电池充电管理芯片ISL6292及其应用 [J], 李美莲;韦文祥;张桂玉
2.一种使用在锂电池充电管理芯片的低输入失调CMOS运放电路 [J], 曾国梁
3.用太阳能电池供电的锂电池充电管理集成电路的设计 [J], 程莉莉;赵建龙;熊勇;
纪虹;张为;郑殷
4.锂电池线性充电管理芯片LTC4065及其应用 [J], 韩刘;秦燕;李鹏;刘守印
5.一种使用在锂电池充电管理芯片的低输入失调CMOS运放电路 [J], 曾国梁因版权原因，仅展示原文概要，查看原文内容请购买。
操作太阳能充电器为移动设备充电随着科技的快速发展和移动设备的普及，现代人越来越依赖各种移动设备。
然而，频繁的使用也意味着对电池的大量消耗。
长时间外出或者没有电源插座的情况下，如何为移动设备提供持续的电力供应成为了一个重要的问题。
太阳能充电器作为一种绿色环保的充电方式，逐渐受到人们的青睐。
本文将介绍如何操作太阳能充电器为移动设备充电。
选择适合的太阳能充电器在市面上有很多不同类型的太阳能充电器可以选择，它们的容量、输出功率和设计都有所不同。
在购买之前，需要根据自己的需求和预计使用环境来选择适合的太阳能充电器。
例如，如果你经常长时间户外活动，选择容量大、输出功率高的太阳能充电器可能更合适；如果你只是需要应急充电，那么便携小巧的太阳能充电器就足够满足需求。
太阳能充电器的使用方法1.充电之前，需要确保太阳能充电器的太阳能板面朝阳光。
阳光是太阳能充电器的能量源，只有充足的阳光照射才能有效地将太阳能转化为电能。
2.连接移动设备和太阳能充电器。
通常太阳能充电器会有USB接口，可以通过USB线将移动设备与充电器连接起来。
连接成功后，太阳能充电器就可以为移动设备供电了。
3.确认电量和充电速度。
不同的太阳能充电器具有不同的输出功率，因此充电速度也会有所差异。
一般来说，太阳能充电器在阳光充足的情况下能够提供稳定的充电电流，尽可能避免在阴天或太阳不充足的情况下使用。
4.充电完成后，及时拔掉连接线。
避免长时间将移动设备与太阳能充电器连接在一起，以免对设备产生不必要的影响。
注意事项和常见问题1.使用过程中要注意防水。
因为太阳能充电器通常会在户外使用，在遇到雨水或者其他液体时，应及时将充电器收起来，避免损坏。
2.避免过度充电。
太阳能充电器在阳光充足的情况下，可能会不断给移动设备供电。
为了防止移动设备过度充电导致电池损坏，建议在设备充满电后及时断开连接。
3.针对不同的移动设备，可以选择合适的充电电流。
合理选择充电电流可以提高充电效率和速度，但过高的充电电流可能对设备造成损坏，因此要根据设备的规格和官方推荐来进行设置。
利用太阳能板对电池充电的应用
本文主要讨论太阳能电池的工作原理和电气输出特性，以及利用CN3063、CN3065和CN3082这三款芯片利用太阳能为电池充电的解决方案。
太阳能电池的I-V 特性
太阳能电池一般由p-n 结组成，p-n 结中的光能(光子)通过导致电子和空穴的重新组合而产生电流。
由于p-n 结的特性类似于二极管的特性，我们一般以如图1中所示的电路作为太阳
能电池特性的一个简化模型。
IPH
图1 太阳能电池简化电路模型
电流源IPH 产生的电流和太阳能电池上的光量度成正比。
在没有负载连接的时候，几乎所有产生的电流都流过二极管D ，其正向电压决定着太阳能电池的开路电压(V OC )。
该电压会因各种类型太阳能电池的特性不同而有所差异。
但是，对于大多数硅电池而言，这一电压都在0.5V 到0.6V 之间，这也是p-n 结二极管的正常正向电压。
在实际太阳能电池应用中，并联电阻(RP)的泄漏电流很小，而RS 则会产生连接损耗。
图2展示了太阳能电池在输出上的特性。
由于串联电阻(RS)的原因，电压会稍有下降。
然而，有时如果通过内部二极管的电流太小，会导致偏置不够，并且穿过它的电压会随着负载电流的增加而急剧下降。
最后，如果所有电流都只流过负载而不流过二极管，输出电压就会变为零。
这个电流被称为太阳能电池的短路电流(I SC )。
I SC 和V OC 都是定义太阳能工作性能的主要参数之一。
因此，太阳能电池被认为是“电流限制”型电源。
它的输出电压会随着输出电流的增加而降低，并在负载电流达到短路电流时降为零。
由于太阳能电池的输出电流同光照强度的变化而变化,所以一般不能用太阳能电池给用电系统直接供电,一般需要将太阳能电池的能量先存储在蓄电池中,然后通过电池为系统供电。
这就要求充电电路能够适应太阳能电池的电压-电流输出特性。
CN3063、CN3065和CN3082就是根据太阳能电池的电压-电流输出特性而设计的,芯片内部集成有8位模数转换器,它能够根据输入电压源的电流输出能力自动调节充电电流。
所以
只要太阳能电池的开路电压V OC 在4.35V~6V 之间，
那么CN3063、CN3065和CN3082就可以对电池进行充电。
而且用户不需要考虑最坏情况，只要根据最好情况设置充电电流就可以了,最大限度地利用了输入电压源的电流输出能力。
图2 太阳能电池的一般I-V特性
CN3063/CN3065应用电路
CN3063/CN3065是可以用太阳能电池供电的单节锂电池充电管理芯片。
该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。
内部的8位模拟-数字转换电路，能够根据输入电压源的电流输出能力自动调整充电电流，用户不需要考虑最坏情况，可最大限度地利用输入电压源的电流输出能力，非常适合利用太阳能电池等电流输出能力有限的电压源供电的锂电池充电应用。
内部固定的恒压充电电压为4.2V，也可以通过一个外部的电阻调节。
充电电流通过一个外部电阻设置。
图3为CN3063/CN3065应用电路图：
图3 CN3063/CN3065利用太阳能板对电池充电应用电路图

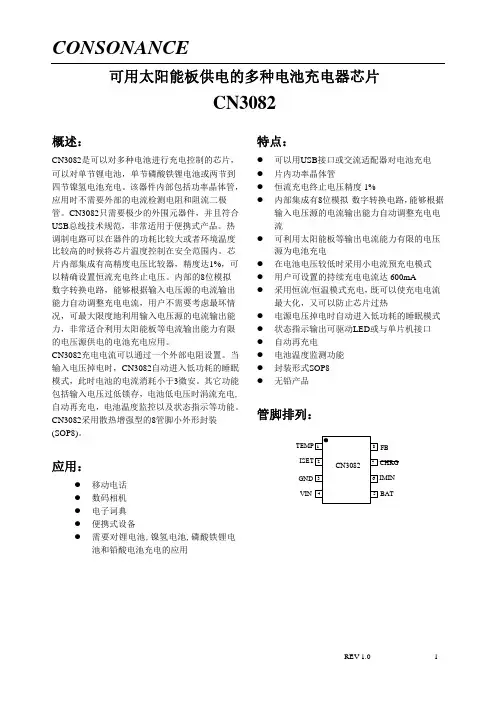

CN3082应用电路
CN3082是可以用太阳能电池供电的多种电池充电控制的芯片，它可以对单节锂电池，单节磷酸铁锂电池或两节到四节镍氢电池充电。
内部的8位模拟-数字转换电路，能够根据输入电压源的电流输出能力自动调整充电电流，用户不需要考虑最坏情况，可最大限度地利用输入电压源的电流输出能力，非常适合利用太阳能板等电流输出能力有限的电压源供电的电池充电应用。
芯片内部集成有高精度电压比较器，精度达1%，可以精确设置恒流充电终止电压，范围在2.5V~6V。
充电电流可以通过外部一个电阻进行调节。
下图4为CN3082的应用电路图
图4 CN3082利用太阳能板对电池充电应用电路图。
