高温发电管金属玻璃封接技术

玻封电热管制作过程玻封电热管是一种常用的加热元件，广泛应用于家电、工业设备和医疗器械等领域。

它具有散热均匀、加热效率高、安全可靠等优点。

下面将详细介绍玻封电热管的制作过程。

一、材料准备制作玻封电热管的主要材料有玻璃管、导线、电阻丝和绝缘材料。

玻璃管通常选择耐高温、耐腐蚀的硼硅玻璃管，导线选用耐高温的铜线，电阻丝则根据需要选择合适的材质和规格。

二、电阻丝制作根据设计要求选择合适的电阻丝材料，常用的有镍铬合金、铁铬铝合金等。

然后，将电阻丝按照设计要求剪成合适的长度，并进行表面处理，以提高电阻丝的稳定性和耐腐蚀性。

三、导线连接将导线焊接在电阻丝两端，确保焊接牢固，接头处不松动。

焊接完成后，使用绝缘材料将焊点包裹，以确保导线与电阻丝之间的绝缘性。

四、玻璃管封装将电阻丝和导线的连接部分放入玻璃管内，然后在管口处加热，使玻璃软化。

当玻璃软化后，用力将管口封闭，确保电阻丝和导线的连接处完全密封在玻璃管内部。

五、真空封装将封装好的玻璃管放入真空炉中进行真空封装。

在封装过程中，首先排除管内的空气，并保持一定的负压。

然后，加热玻璃管，使其内部的空气完全被排除。

最后，将玻璃管口再次加热封口，确保玻璃管内部保持真空状态。

六、绝缘处理为了提高玻封电热管的安全性能，需要对其进行绝缘处理。

首先，将绝缘材料涂覆在玻封电热管的表面，以增加其绝缘能力。

然后，对绝缘材料进行固化处理，确保绝缘材料与玻封电热管表面的牢固粘结。

七、测试与质检制作完成的玻封电热管需要进行测试与质检，以确保其性能符合设计要求。

测试过程中，可以通过加热电热管并测量其温度变化，来验证其加热性能和温度控制精度。

质检过程中，需要检查玻封电热管的外观质量、绝缘性能和尺寸精度等。

八、包装与出厂通过测试和质检合格的玻封电热管，可以进行包装和出厂。

通常情况下，玻封电热管会被放置在防震、防潮的包装盒中，以保证其运输过程中的安全。

在出厂前，还需要对包装盒进行标识，标明产品型号、规格和生产日期等信息。

玻璃金属封接工艺嘿，朋友们！今天咱来聊聊玻璃金属封接工艺。

这玩意儿啊，就好比是搭积木，得把玻璃和金属严丝合缝地拼在一起，可不是件容易事儿呢！玻璃，那可是个硬脾气，脆得很，一不小心就碎了。

金属呢，又有自己的个性，各种材质特性都不一样。

要把它们俩凑一块儿，那可真得有点绝招才行。

你想想，要让玻璃和金属亲密无间地结合，得考虑多少因素啊！温度就是个大问题。

温度太高了，玻璃可能就化了；温度太低了，金属又不乐意和它黏糊。

这就像两个人谈恋爱，得找到那个最合适的相处温度，才能甜甜蜜蜜嘛！还有啊，封接的过程就像一场精细的手术。

得小心翼翼地操作，不能有一点儿马虎。

选什么材料来做这个“媒人”也很关键呢。

就好像给两人牵红线，得找个靠谱的才行。

在实际操作中，那可得瞪大眼睛，仔细盯着每一个环节。

从准备材料开始，就像准备一顿丰盛的大餐，每样食材都得精挑细选。

然后是处理玻璃和金属的表面，这就像是给它们洗脸打扮，得弄得干干净净、漂漂亮亮的。

接着就是关键的封接步骤啦！这时候啊，就感觉自己像是个神奇的魔法师，要把玻璃和金属变到一起去。

手法要稳，心思要细，稍有不慎，可能就前功尽弃啦！封接好了还不算完事儿，还得检查检查质量。

这就像考试结束后要检查一遍试卷一样，看看有没有漏洞，有没有瑕疵。

要是有问题，那可得赶紧想办法补救。

说起来，这玻璃金属封接工艺虽然有点麻烦，但它的用处可大了去了。

从我们日常生活中的各种小物件，到高科技的设备，都离不开它呢！它就像一条隐形的纽带，把玻璃和金属紧紧地联系在一起，让它们共同发挥作用。

你说，这是不是很神奇？是不是很有意思？咱可别小看了这门工艺，它背后蕴含着无数人的智慧和心血呢！所以啊，当我们看到那些精美的玻璃金属制品时，可别忘了这背后的故事，这背后的努力啊！总之呢，玻璃金属封接工艺就是这样一个充满挑战又充满魅力的领域。

它需要我们有足够的耐心，有精湛的技术，还得有对它的热爱。

只有这样，我们才能在这个领域里闯出一片天，创造出更多更美好的东西！你难道不想试试吗？。

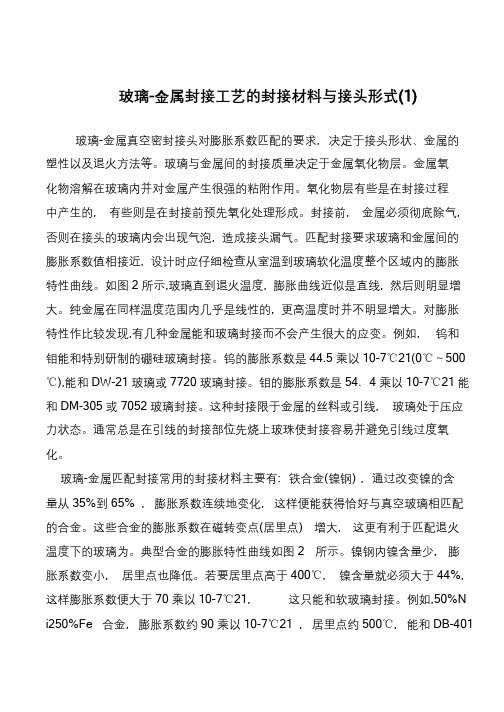

玻璃-金属封接工艺的封接材料与接头形式(1)玻璃-金属真空密封接头对膨胀系数匹配的要求, 决定于接头形状、金属的塑性以及退火方法等。

玻璃与金属间的封接质量决定于金属氧化物层。

金属氧化物溶解在玻璃内并对金属产生很强的粘附作用。

氧化物层有些是在封接过程中产生的, 有些则是在封接前预先氧化处理形成。

封接前, 金属必须彻底除气, 否则在接头的玻璃内会出现气泡, 造成接头漏气。

匹配封接要求玻璃和金属间的膨胀系数值相接近, 设计时应仔细检查从室温到玻璃软化温度整个区域内的膨胀特性曲线。

如图2 所示,玻璃直到退火温度, 膨胀曲线近似是直线, 然后则明显增大。

纯金属在同样温度范围内几乎是线性的, 更高温度时并不明显增大。

对膨胀特性作比较发现,有几种金属能和玻璃封接而不会产生很大的应变。

例如, 钨和钼能和特别研制的硼硅玻璃封接。

钨的膨胀系数是44.5 乘以10-7℃21(0℃～500 ℃),能和DW-21 玻璃或7720 玻璃封接。

钼的膨胀系数是54. 4 乘以10-7℃21 能和DM-305 或7052 玻璃封接。

这种封接限于金属的丝料或引线, 玻璃处于压应力状态。

通常总是在引线的封接部位先烧上玻珠使封接容易并避免引线过度氧化。

玻璃-金属匹配封接常用的封接材料主要有: 铁合金(镍钢) , 通过改变镍的含量从35%到65% , 膨胀系数连续地变化, 这样便能获得恰好与真空玻璃相匹配的合金。

这些合金的膨胀系数在磁转变点(居里点) 增大, 这更有利于匹配退火温度下的玻璃为。

典型合金的膨胀特性曲线如图2 所示。

镍钢内镍含量少, 膨胀系数变小, 居里点也降低。

若要居里点高于400℃, 镍含量就必须大于44%, 这样膨胀系数便大于70 乘以10-7℃21, 这只能和软玻璃封接。

例如,50%N i250%Fe 合金, 膨胀系数约90 乘以10-7℃21 , 居里点约500℃, 能和DB-401玻璃或0120 玻璃匹配封接。

为了改善接头的真空密封性, 常常添加少量铬(0.8%～6%)。

电热管玻璃封口工艺流程英文回答：Glass sealing process for electric heating tubes:1. Preparing the glass tube: First, I will clean the glass tube thoroughly to remove any impurities or contaminants. Then, I will cut the tube into the desired length using a glass cutter. After that, I will smooth the edges of the tube using a flame or sandpaper to ensure a proper seal.2. Inserting the heating element: Next, I will insert the heating element into the glass tube. The heating element is usually made of a high-resistance wire, such as nichrome or tungsten, which will generate heat when an electric current passes through it. I will make sure that the heating element is positioned properly and secured inside the tube.3. Sealing the glass tube: To seal the glass tube, I will use a flame torch or a glass sealing machine. I will heat the ends of the tube until the glass becomes soft and pliable. Then, I will press the ends together firmly to create a tight seal. It is important to apply even pressure to ensure a uniform seal. After the seal is made, I will cool the glass tube slowly to prevent cracks or breakage.4. Testing the seal: Once the glass tube is sealed, I will perform a leak test to ensure that there are no air or gas leaks. I can use a vacuum pump to create a vacuuminside the tube and observe if there is any pressure drop. If there is a pressure drop, it indicates that there is a leak in the seal and I need to reseal the tube.5. Final inspection and packaging: After the seal is confirmed to be leak-free, I will inspect the glass tubefor any defects or imperfections. If everything looks good, I will clean the tube again and package it for shipment or storage.中文回答：电热管玻璃封口工艺流程：1. 准备玻璃管，首先，我会彻底清洁玻璃管，去除任何杂质或污染物。

玻璃种类繁多，可以满足不同场合的不同需求。

通过调整玻璃的材质和工艺，可以使玻璃材料的性能发生很大的变化，使其更加稳定耐用。

比如，一些写字楼常用的钢化玻璃不仅比普通玻璃坚固得多，而且碎片不会伤人，安全可靠。

玻璃和金属有没有特殊的反应呢？一、玻璃和金属间的封接方法玻璃与金属封接过程是一个复杂的物理化学反应过程。

必须根据整个封接过程中玻璃与金属氧化反应来确定烧结参数。

除了要保证玻璃在固化过程中的膨胀系数与金属膨胀系数基本保持一致外，金属预氧化、玻璃液粘度变化、2次再结晶及冷却时的玻璃分相现象都必须充分考虑。

玻璃与金属的封接方式有两种：匹配封接和压缩封接。

匹配封接是选用膨胀系数比较接近的玻璃和金属，在高温封接后的逐渐冷却过程中使玻璃和金属收缩保持一致，从而减少由于玻璃与金属收缩差而产生的内应力。

压缩封接是指选用的金属材料的膨胀系数比玻璃膨胀系数大，在封接冷却时由于金属收缩比玻璃收缩大，从而使金属对玻璃产生一个压应力(利用玻璃承受抗压能力远大于抗拉能力的特性)，以此达到封接目的。

目前的压缩封接工艺还有待完善。

封接所选取的材料和控制参数都有待进一步探讨,而且采用压缩封接存在电性能较差的致命弱点。

二、玻璃材料与金属焊接方法可以焊接.将一个通过狭长的隧道式加热炉或者类似装置中移动的单玻璃板,经过切断和必要时的冲洗,至少进行边缘部分磨光,相互矫平,并在预热到玻璃变形温度之下的预热温度后,呈直立状态将玻璃板的水平边缘和垂直边缘彼此焊接起来.其特征是,经过切断和必要时冲洗的单玻璃板,单个地加热形成多玻璃板的玻璃板之间的转向表面;接着矫平单玻璃板,将制造多玻璃板的单玻璃板组放在一起,实现边缘处的焊接.玻璃与金属连接,目前常用的几种主要形式:机械连接、采用密封胶或者密封条以及采用高温烧结的办法。

蚌埠富源电子科技有限责任公司是一家专业从事金属—玻璃封装类产品的研发、生产和销售的高科技企业。

目前已开发出的主要产品有密封连接器、金属封装外壳、传感器基座、锂电池盖组、大功率LED灯支架等五大类几百种产品，广泛应用于航空、航天、雷达、船舶、医疗、高档汽车等领域，产品已销往国内大型军工企业及欧美发到国家的民用航空航天厂家。

玻璃封接技术要求(一)玻璃封接技术要求一. 背景介绍玻璃封接技术是将两块玻璃或玻璃与其他材料通过加热和施加压力的方式进行粘接，常用于光学器件、液晶显示器、太阳能电池等领域。

为保证封接的质量和性能，有一些关键要求需要遵守。

二. 密封性要求•密封性是指封接后的结构是否具备相对封闭的特性，不会发生液体、气体或灰尘的泄漏。

常用的密封性要求包括：•保持介质气体的良好稳定性，不会产生泄漏或吸入空气。

•承受正常的压力变化，不会出现渗漏现象。

•抵抗化学物质的侵蚀，避免化学反应。

举例：在光学器件制造中，玻璃封接技术用于连接光学元件，如透镜和反射镜。

密封性的要求是确保光学元件内部环境不受外界空气、湿气等因素影响，以保证光学元件的性能稳定和寿命。

•玻璃封接技术需要在加热和冷却过程中保持稳定性，以避免因温度变化引起的应力产生破裂或漏气现象。

常用的热稳定性要求包括：•承受所需的工作温度范围，不会因过热或过冷而导致失效。

•热膨胀系数与其他材料相匹配，避免因温度差异引起的应力。

举例：太阳能电池中的玻璃封接技术需要具备高温稳定性，能够承受阳光直射下的高温环境，同时能够保持封接处的稳定性，避免因温差引起的破裂或泄漏。

四. 机械强度要求•玻璃封接技术应该能够承受正常使用时的机械负荷，避免因外力作用导致的破裂或脱离。

常用的机械强度要求包括：•承受正常的振动和冲击负荷，不会损坏或松动。

•具备足够的强度，能够承受应力集中区域的拉伸或压缩力。

•耐久性，即能够在长期使用中保持稳定的机械性能。

举例：液晶显示器中的玻璃封接技术需要具备足够的机械强度，能够承受碰撞或外力冲击，以保护液晶面板和其他内部元件的完整性。

•玻璃封接技术在一些光学器件中还需要满足特定的光学性能要求，以保证设备的准确度和性能。

常用的光学性能要求包括：•低光损耗，即封接处不会引起光的损耗或散射。

•高透明度，不会产生明显的光学漏斗或折射率差异。

•良好的平整度和表面质量，避免产生光学畸变或散射。

1玻璃与金属的封接机理从金属外壳的外形、几何尺寸、引线(脚)数以及引出形式，其中零件可谓五花八门、成千上万种，但按其封接应力(熔封型式)而言，主要是匹配封接和失配封接，究其封接机理将涉及到二个方面的问题：1．1 玻璃与金属的润湿(浸润)问题1．1．1润湿问题这里所谓的润湿问题则是指玻璃与金属的结合力问题，要想达到玻璃与金属的良好密封，就必须使两者有良好的润湿性。

玻璃与金属的润湿同液体对固体表面润湿的道理-样，即如水滴与物体接触时常出现的两种状况一种是水滴在荷叶上呈圆球形，其润湿角θ接近180℃(见图1)这种润湿显然是不好的；另一种是水滴落在木板上呈扁平形，其θ角近似于0° (见图2)，这便是很好的润湿。

1．1．2氧化物结合学说这种学说认为：玻璃是由多种氧化物所组成，在封接过程中，金属表面的氧化物能熔人玻璃内，从而成为玻璃成分的一部分，由此获得良好地密封。

但该学说未能对高价氧化物能存在于玻璃成分中，并不能与玻璃做到很好的封接作出解释，而电力结合学说则从金属氧化物属于离键晶体结构的观点出发对其作了相应的解释。

1．1．3电力结合学说这种学说认为：金属表面形成低价氧化物时，金属内层价电子并不参加化合作用，而形成高价氧化物时，金属内层价电子将参加化合作用。

因此，金属氧化物的离子半径大小是随金属化合价的高低而不同。

在高价氧化物时，由于金属离子半径小，被氧离子紧密包围，使金属离子不能与玻璃中的正负离子很好地结合。

当形成低价氧化物时，由于金属离子和周围的氧离子之间形成较大空隙，其电力线可以延伸出来，与玻璃中的正负离子获得最大的结合力和最小的排斥力，从而得到满意的封接(见图3)。

a．润湿角与金属化合价间关系曲线；b.金属表面形成高价氧化物时与玻璃的电力线结合关系图；c.金属表面形成低价氧化物时与玻璃的电力线结合关系图；d．金属表面没有被氧化时与玻璃电力线结合关系曲线。

由以上的分析告诉我们，在金属表面形成低价氧化层才能获得玻璃与金属的良好润湿效果。
