基坑支护工程5(排桩)

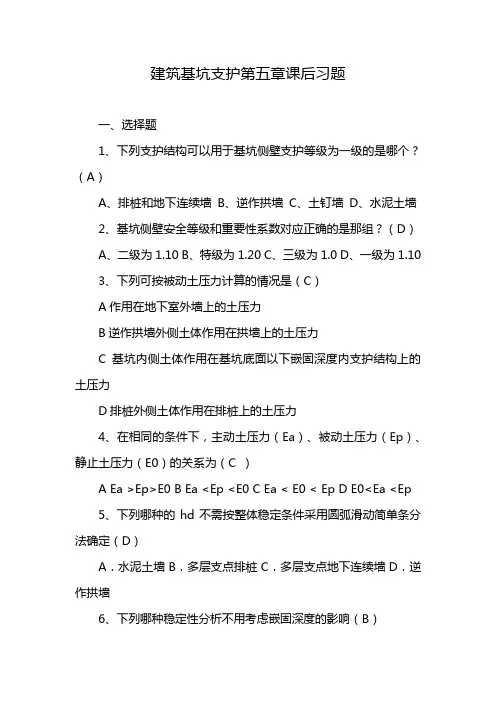

建筑基坑支护第五章课后习题一、选择题1、下列支护结构可以用于基坑侧壁支护等级为一级的是哪个？（A）A、排桩和地下连续墙B、逆作拱墙C、土钉墙D、水泥土墙2、基坑侧壁安全等级和重要性系数对应正确的是那组？（D）A、二级为1.10B、特级为1.20C、三级为1.0D、一级为1.103、下列可按被动土压力计算的情况是（C）A作用在地下室外墙上的土压力B逆作拱墙外侧土体作用在拱墙上的土压力C基坑内侧土体作用在基坑底面以下嵌固深度内支护结构上的土压力D排桩外侧土体作用在排桩上的土压力4、在相同的条件下，主动土压力（Ea）、被动土压力（Ep）、静止土压力（E0）的关系为（C ）A Ea >Ep>E0B Ea <Ep <E0C Ea < E0 < EpD E0<Ea <Ep5、下列哪种的hd不需按整体稳定条件采用圆弧滑动简单条分法确定（D）A．水泥土墙B．多层支点排桩C．多层支点地下连续墙D．逆作拱墙6、下列哪种稳定性分析不用考虑嵌固深度的影响（B）A．整体稳定性分析B．基坑底部土体突涌稳定性分析C．基坑底部土体抗隆起稳定性分析D．基坑渗流稳定性分析7、等值梁法的关键在于（D）A确定内力的大小B计算配筋C计算埋置深度D确定反弯点的位置8、根据下面地基水平抗力系数的分布图，判断是哪种地基反力系数kx方法：（）A.①C值法②K法③m法④常数法B.①常数法②K法③m法④C值法C.①常数法②m法③K法④C值法D.①C值法②m法③常数法④K法9、水泥土搅拌桩成桩三天内，可用轻型动力触探检查每米桩身的均匀性检查数量为施工总数的1%且不少于（B）根A、4B、3C、6D、510、当基坑底部不是碎石土、基坑内部不排水且没有作用渗透水压力时，水泥土墙嵌固深度以（D）条件确定A、抗隆起稳定性B、抗倾覆稳定性C、抗滑移稳定性D、整体稳定性11、下列不属于复合土钉墙的类型的是（C）A土钉墙+止水帷幕+预应力锚杆B土钉墙+预应力锚杆C土钉墙+止水帷幕++微型杆D土钉墙+微型杆+预应力锚杆12、下列不适用于土钉墙的是（C）A基坑安全等级为二三级B基坑周围不具备放坡条件C临近有重要建筑或地下管线D地下水位较低或坑外有降水条件13、适用于逆作拱墙的地区，基坑开挖深度不宜（A）A.大于12mB.小于12mC.大于等于12mD.小于等于12m14、保证拱墙受力符合主要受压应力条件，逆作拱墙轴线矢跨比不宜小于（B）A.1/4B. 1/8C. 1/10D.1/1215、逆作拱墙截面宜为（A）A、Z字形B、L字形C、I字形D、T字形16、圆形拱墙壁厚不应（B）A、小于500mmB、小于400mmC、大于500mmD、大于400mm17、分层厚度应根据工程具体情况决定，对于软土基坑，必须分层均衡开挖，层高不宜超过（D）A、2mB、3mC、0.5mD、1m18、基坑边缘堆置的土方和建筑材料，一般应距基坑上部边缘不小于，弃土堆置高度不应超过，并不能超过设计荷载值（A）A、2m、1.5mB、1.5m、2mC、1m、2mD、2m、1m二、判断题1、为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施，这就是基坑支护。

深基坑开挖支护方案五：排桩支护—钢制桩支护一、排桩支护—钢制桩支护的概念排桩支护是以某种桩型按队列式布置组成的基坑支护结构，其中包括混凝土灌注桩支护和钢制板桩支护两大类型。

钢制桩支护，是多种由钢制桩形成的排桩式支护结构的总称。

根据钢制桩类型不同，常用钢制桩支护主要有钢板桩支护（图1）和型钢桩横档板支护（图2）。

钢板桩支护是一种由拉森钢板桩（或槽钢）正反扣搭接或并排组成，用打桩机及振动锤将钢板桩压入地下构成一道连续的板墙，作为深基坑开挖的临时挡土、挡水围护结构。

型钢桩横档板支护一种浅基坑的支护方式，沿挡土位置预先打入钢轨、工字钢或H型钢，然后边挖方，边将挡土板塞进钢桩之间挡土，并在横向挡板与型钢桩之间打上楔子，使横板与土体紧密接触。

图1钢板桩支护图2型钢桩横档板支护二、钢制桩支护的特点及适用范围1、钢板桩支护（1）钢板桩质量轻、强度高、锁口紧密、水密性好；（2）钢板桩具有良好的耐久性，基坑施工完毕回填土后可将钢板桩拔出回收再次使用；（3）施工方便，工期短；（4）支护刚度小，开挖后变形较大，因此一般需要增设内支撑；（5）槽钢钢板桩不能挡水，在地下水位高的地区需采取隔水或降水措施；（6）槽钢钢板桩抗弯能力较弱，多用于深度≤4m的基坑或沟槽，顶部宜设置一道支撑或拉锚；（7）拉森钢板桩由于抗弯能力较强，多用于周围环境要求不甚高的深5m~8m的基坑，视支撑（拉锚）加设情况而定。

2、型钢桩横档板支护（1）施工成本低，沉桩易，噪声低，振动小；（2）不能挡水，需进行降排水措施或增设止水帷幕；（3）易导致周边地基产生下沉(凹)；（4）适用于地下水位较低，深度不很大的一般粘性土或砂土层中三、资源需求计划1、水电需要量计划2、劳动力需要量计划3、施工机械需要量计划4、材料需求量计划四、施工准备（1）技术准备：熟悉、审查施工图纸。

（2）施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。

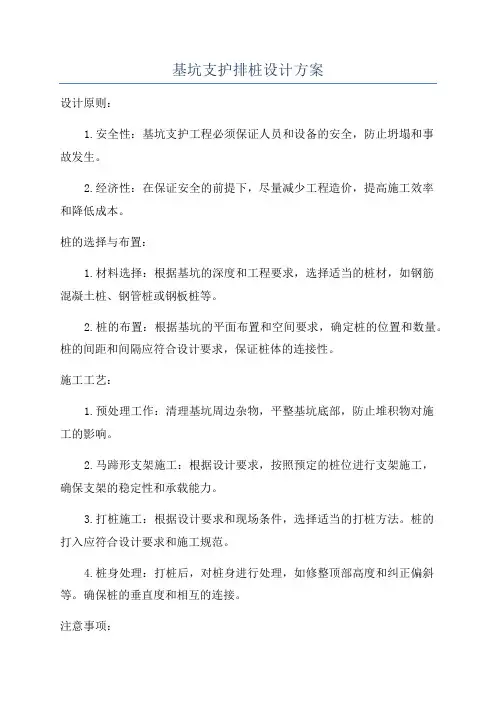

基坑支护排桩设计方案
设计原则：
1.安全性：基坑支护工程必须保证人员和设备的安全，防止坍塌和事
故发生。

2.经济性：在保证安全的前提下，尽量减少工程造价，提高施工效率
和降低成本。

桩的选择与布置：
1.材料选择：根据基坑的深度和工程要求，选择适当的桩材，如钢筋
混凝土桩、钢管桩或钢板桩等。

2.桩的布置：根据基坑的平面布置和空间要求，确定桩的位置和数量。

桩的间距和间隔应符合设计要求，保证桩体的连接性。

施工工艺：
1.预处理工作：清理基坑周边杂物，平整基坑底部，防止堆积物对施
工的影响。

2.马蹄形支架施工：根据设计要求，按照预定的桩位进行支架施工，
确保支架的稳定性和承载能力。

3.打桩施工：根据设计要求和现场条件，选择适当的打桩方法。

桩的
打入应符合设计要求和施工规范。

4.桩身处理：打桩后，对桩身进行处理，如修整顶部高度和纠正偏斜等。

确保桩的垂直度和相互的连接。

注意事项：
1.施工前必须进行充分的勘察和设计，了解地质条件和极限荷载，确
保施工过程中的安全性和稳定性。

2.施工过程中必须严格按照设计和施工规范进行操作，确保施工质量。

3.对于打桩过程中出现的问题，应及时进行调整和处理，确保施工的
连续性和一致性。

4.施工完成后，应进行验收和检测工作，确保支护工程符合设计要求
和施工规范。

通过以上的基坑支护排桩设计方案，可以为基坑工程带来更好的稳定
性和安全性。

同时，根据具体的工程要求和实际情况，还需要灵活调整和
改进设计方案，以达到更好的施工效果和经济效益。

基坑排桩支护及开挖施工方案1编制说明及概述1.1编制目的本安全施工方案是XX县公共文化活动中心基坑支护及土方开挖工程的安全施工依据和指导性文件之一，主要体现本工程施工活动全过程安全生产的总体构思，是指导工程施工过程中各项安全生产活动的技术性文件。

1.2编制依据①施工招标文件及XX省建筑设计研究院出具的桩基、基坑围护的设计图纸。

②投标答疑的有关内容。

③XX省勘察设计研究院出具的岩土工程勘察报告。

④工程现场及周边环境实际情况。

⑤本工程拟使用的规范及标准：a.《建筑基坑支护技术规程》（JGJ120-99）；b.《建筑桩基技术规范》(JGJ94-2008)；c.《建筑地基基础工程施工质量及验收规范》（GB50202-2002）；d.《钢筋焊接及验收规程》（JGJ18-2003）；e.《建筑项目管理规范》（GB/T50326-2001）；f.《工程测量规范》（GB50026-2007）；g.《建筑基坑工程监测技术规范》（GB50497-2009）；h.《建筑施工安全检查标准》（JGJ55-99）；i.《混凝土泵送施工技术规程》（JGJ/T 10-95）；j.《建筑机械使用安全技术规范》（JGJ33-2001）；k.《施工现场临时用电安全规范》（JGJ46-2005）；l.《建设工程施工现场供用电安全规范》（GB50194-93）；m.《建设工程文件归档整理规范》（GB/T50328-2007）。

N．住建部建质2009【87】文件⑥ XX地方及其它相关规范及规程2工程概况2.1地理位置XX县公共文化活动中心工程项目位于XX省XX市XX县XX中心城区XX路北侧，XX路南侧，西接引水箱函，东临XX。

2.2工程概况本工程为一类高层建筑，主楼为框架核心筒结构，裙房为框架结构。

地下室一层，局部两层，地下室面积29834.4㎡, 地上24层，地上建筑面积67162.3㎡，主楼1#楼建筑高度为34.45m，2#楼建筑高度为23.95m，3#楼建筑高度为92.75m。

基坑开挖支护施工方案排桩基坑降水基坑开挖支护施工方案是基于对基坑开挖和支护工程的理解和经验，通过采取一系列的措施来确保基坑开挖的安全和顺利进行。

在基坑开挖的过程中，常会遇到降水的情况。

为了防止基坑降水对施工造成不良影响，需要采取相应的措施进行排水和防水。

以下是一种基坑开挖支护施工方案，详细介绍了排桩和基坑降水的处理方法。

方案一：基坑排桩及降水处理方案1.基坑排桩方案：（1）根据工程设计要求和土质情况，确定基坑的尺寸和形状，在合理安全的范围内进行开挖。

（2）根据基坑的深度和土层的情况，设计合理的排桩方案。

排桩的目的是提高基坑的稳定性，防止土体滑动和坍塌。

（3）选择合适的桩型和桩长，并设置适当的桩间距和桩距，以保证桩的整体强度和稳定性。

（4）在排桩的过程中，采取合适的措施，防止桩身的浮沉和损坏，确保排桩的质量和效果。

2.基坑降水处理方案：（1）在进行基坑开挖前，根据现场情况和降水量，制定合理的降水处理方案。

可以选择人工排水或机械泵排水，或者综合采用两者的方式。

（2）在基坑开挖过程中，根据降水的情况，及时采取排水措施，保持基坑内的水位在安全范围内。

（3）选用合适的排水设备和工具，进行排水施工。

排水设备应具备良好的排水能力和稳定性，以确保排水效果达到要求。

（4）对于需要进行防水处理的地区，可以采用防水板或者防水膜进行封闭，防止地下水和降水渗入基坑内。

3.安全措施：（1）在进行排桩和降水施工过程中，要严格遵守施工现场的安全规范和操作规程，确保施工人员的人身安全。

（2）对于需要使用大型机械设备进行施工的情况，要注意设备的稳定性和操作时的安全措施，防止事故的发生。

（3）对于基坑开挖和排桩工程的施工过程中，应有专人负责现场监控和协调，及时发现并解决问题，确保施工的正常进行。

以上是一种基坑开挖支护施工方案的简要介绍，针对基坑降水问题，提出了排桩和降水处理的具体措施。

在实际施工过程中，还需要根据具体的工程情况和实际需要进行调整和优化，以确保基坑开挖和支护施工的质量和安全。

况基坑平均挖深6m，在地道两头集水井处，基坑挖深8.2m，为深基坑作业。

由于基坑周边建筑物众多、管线密集，设计采用排桩锚拉基坑支护结构，以减小对周边构造物的影响。

1．基坑设计说明（1）围护结构类型砼管桩锚拉支护：在东、西两侧出入口外侧（远离道路中心线侧），全长范围内，采用砼管桩锚拉支护。

排桩采用φ500高强预应力砼管桩，设二层（局部三层）φs15.2@3000预应力钢绞线锚拉，坑壁挂φ6@200*200mm钢筋网，喷8cmC20砼面层。

注浆采用C20水泥净浆。

放坡挂网喷锚：横跨道路中心通道及东、西两侧出入口内侧（靠近道路中心线侧）采用放坡挂网喷锚支护。

放坡坡度为1:0.5，墙面为10cm厚C20喷射砼，内配φ8@200*200mm钢筋网。

一、砼管桩锚拉支护施工方案1、结构图示在隧道东西两幅靠近周边建筑物侧，为了保证周边建筑物安全，同时考虑到工期要求，采用高强预应力砼管桩锚拉支护。

管桩采用φ500高强预应力砼预制管桩，间距1.0米，2层（局部3层）预应力钢绞线锚拉。

详细结构见附件3：砼管桩锚拉支护结构剖面图。

2、施工工艺流程图施工准备静压支护管桩施工冠梁基坑开挖至锚索位施工锚索施工下一层直至坑底施工腰梁张拉锁定基坑封底3、工序详述1)施工准备施工放样：施工前，撒石灰放样出管桩外边轴线，按照设计间距定出管桩桩位。

项目技术管理人员应该对已定好的轴线进行复核，根据结构桩位图逐位校核，发现不符合要求的及时纠正。

管桩检验：管桩进场时必须进行查验、测量，按照管桩有关规范对管桩构造要求和设计图纸要求，对所有到场的桩尖进行测量，不满足设计和管桩规范要求的，责令其更换。

桩基摆位：采用山河智能液压静力压桩机ZYJ120型，功率15KW。

施工前对施工场地进行整平压实，桩机移动到相应桩位，垫实、对中、调平。

2)静压管桩用桩机自带吊索将管桩拖拽到桩位附近，慢慢提升使之逐渐垂直，直至脱离地面，人工扶持配合对中，施压固定，调整垂直度在设计要求内，施压压桩直至设计深度。

基坑排桩支护及开挖施工方案一、工程概况本工程大型商业综合体项目，建设地点位于市中心，总建筑面积约10万平方米，地下室需要进行基坑开挖和排桩支护工程。

基坑深度为6米，总长度为100米，宽度为50米。

基坑周边有道路、建筑物和管线等，需要采取安全可靠的排桩支护措施。

二、施工方案1.基坑开挖：（1）确定开挖范围及标高，进行地质勘察，确定开挖深度。

（2）严格按照开挖标高进行逐层递进式开挖，并进行支撑。

（3）开挖过程中，根据实际情况采取技术措施，防止土体塌方。

2.排桩支护：（1）根据地质勘察资料，选取适当的桩型和桩长，进行桩基设计。

（2）选择合适的施工方法，推荐采用挖孔灌注桩或预制桩。

（3）确定桩位布设方案，根据施工条件和周边环境，合理布置桩位，保证施工安全。

（4）施工过程中，对桩基进行质量检测，确保桩基质量符合设计要求。

3.开挖与支护工艺：（1）确定施工开挖步骤，进行逐层开挖，防止土体塌方。

（2）在开挖过程中，要进行地下水位监测，根据实际情况采取降水工艺。

（3）在开挖前，进行现场勘测，确定周边建筑物及地下管线位置，避免施工期间对其产生影响。

（4）根据基坑尺寸和土体条件，选取适当的支撑结构，如钢支撑、混凝土墙体等，确保基坑安全稳定。

4.施工安全措施：（1）制定安全生产管理方案，明确责任分工，落实安全措施。

（2）设置警示标志，并配备安全警示人员，提醒过往行人和车辆注意施工区域。

（3）建立安全监测体系，对开挖过程中的地下水位、土体位移等进行实时监测，确保施工安全。

（4）进行岩土力学分析，确保支撑结构的合理性和安全稳定性。

5.环境保护措施：（1）制定环境保护方案，明确施工过程中的环境保护措施。

（2）对开挖过程中产生的土方进行分类处理，合理利用或安全堆放。

（3）减少露天作业时间，减少施工对周边环境的影响。

（4）定期进行环境检测，确保施工过程符合环保要求。

以上是本工程基坑排桩支护及开挖施工方案的概述，具体方案还需根据现场实际情况进行进一步的优化和细化，力求实现施工过程的安全、高效和环保。
