基坑支护工程ppt课件

2、双排式板桩计算将双排桩看做钢架结构计算内力。（1）双排桩的Mmax是单排桩的75%；（2）桩顶位移是单排桩的30～40%； (3）护桩入土深度是单排桩的70%；
（4）桩直径400 ~ 600mm ，排距 L (1.5 ~ 3.0)d 。
精选PPT课件
16
7.3.2 单锚式板桩的计算
1、浅埋式单锚板桩的计算（简支梁法求解）
精选PPT课件
23
7.4 钢筋混凝土桩抗弯设计计算（见钢筋混凝土结构设计，此处略）
7.5 基坑底稳定验算 1、基坑底隆起
（1）地基稳定验算；（2）地基强度验算；
2、水压力与基坑底管涌（1）流砂与基坑底管涌（2）承压水冲溃坑底
精选PPT课件
24
此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
（2）淤泥质或饱和粘性土等软弱地基，当H<7m时，且只考虑边坡稳定时，优先选用水泥土搅拌桩等重力式支护方案；当基坑较深时，可采用地下连续墙内支撑支护的方案或逆作法施工。
（3）对于松散的砂土层或粉细砂土层，可用化学注浆加
固与桩墙支护相结合的支护方案；其次为土钉支护及地
下连续墙的施工方案，也可考虑用插筋补强及网状结构
7.2 支护结构的受力及破坏形式
0.65ka H
kaH
(0.2 ~ 0.4)H
砂土
精选软PP—T课—件中硬粘土
硬粘土 10
7.2.2支护板桩的侧向土压力计算
2、基坑底桩前土压力计算取值基坑底桩前土抗力常采用的是Rankine公式计
算，由于计算出来的被动土压力是以极限状态为前提的，当被动土压力达到理论计算值时，其围护结构的变形位移将很大，一般达到坑深或桩墙高度的5%，这么大的变形位移是基坑支护结构所不能允许的。因此，对于基坑支护被动土压力计算中，一般取其折减系数η=0.3～0.5。 3、护桩与土体间的摩擦作用桩墙支护结构在土压力作用下发生变形变位时，护桩和土体之间有相对位移而产生摩擦力，摩擦力将使桩墙后的主、被动土压力减小；相反确使桩墙前面的被动土压力增大。为此进行支护结构设计时应考虑桩墙与土体的摩擦作用，即将墙前、后的被动土压力乘以修正系数.

深基坑排桩支护结构教学课件ppt

应急人员培训
05
深基坑排桩支护结构的优缺点及改进方向
优点支护结构受力明确，桩与土共同参与支护，结构稳定性好；刚度大，变形小，对周围环境影响小；施工方便，工期短。不足之处桩间缝隙易造成水土流失，需要采取止水措施；受地质条件影响较大，适用范围有限；支护结构造价较高。
优点及不足之处
改进方向采用新型的桩体材料和施工工艺，提高支护结构的强度和稳定性；加强桩间缝隙的止水措施，防止水土流失；开展数值模拟和现场试验，深入研究支护结构的受力特性和变形规律。发展前景随着城市地下空间开发的不断深入，深基坑排桩支护结构将得到更广泛的应用；未来将有更多的新型材料和工艺被应用到深基坑排桩支护结构中，提高其性能和稳定性；数值模拟和现场试验将成为研究深基坑排桩支护结构的重要手段。
安全性
经济性
适用性
在满足安全性的前提下，合理选择材料和设计参数，降低成本。
根据工程实际情况，选择适合的排桩支护结构形式和材料。
03
设计原则
02
01
设计步骤和方法
收集工程地质、水文地质、设计要求等相关资料。
收集资料
根据工程实际情况，确定排桩支护结构的形式和尺寸。
确定设计方案
根据力学分析方法和设计规范，对排桩支护结构进行计算和分析。
深基坑排桩支护结构是一种在基坑周围采用排桩方式进行支护的结构形式，通常由桩体、支撑体系和锚固体系组成。
定义
具有较好的支护效果和较高的承载能力，适用于深基坑工程中。
特点
深基坑排桩支护结构的定义
深基坑排桩支护结构的特点
深基坑排桩支护结构能够有效地防止基坑周围土体的位移和变形，提高基坑的稳定性和安全性。
支护效果好
承载能力强
适应性强
施工难度大

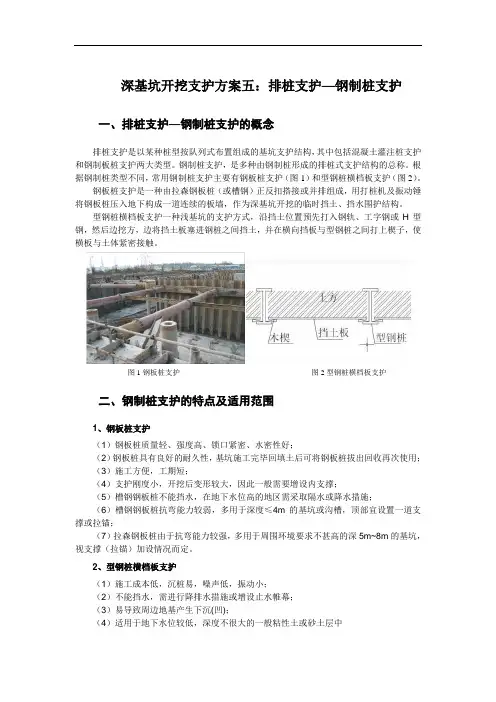

深基坑开挖支护方案五：排桩支护—钢制桩支护

深基坑开挖支护方案五：排桩支护—钢制桩支护一、排桩支护—钢制桩支护的概念排桩支护是以某种桩型按队列式布置组成的基坑支护结构，其中包括混凝土灌注桩支护和钢制板桩支护两大类型。

钢制桩支护，是多种由钢制桩形成的排桩式支护结构的总称。

根据钢制桩类型不同，常用钢制桩支护主要有钢板桩支护（图1）和型钢桩横档板支护（图2）。

钢板桩支护是一种由拉森钢板桩（或槽钢）正反扣搭接或并排组成，用打桩机及振动锤将钢板桩压入地下构成一道连续的板墙，作为深基坑开挖的临时挡土、挡水围护结构。

型钢桩横档板支护一种浅基坑的支护方式，沿挡土位置预先打入钢轨、工字钢或H型钢，然后边挖方，边将挡土板塞进钢桩之间挡土，并在横向挡板与型钢桩之间打上楔子，使横板与土体紧密接触。

图1钢板桩支护图2型钢桩横档板支护二、钢制桩支护的特点及适用范围1、钢板桩支护（1）钢板桩质量轻、强度高、锁口紧密、水密性好；（2）钢板桩具有良好的耐久性，基坑施工完毕回填土后可将钢板桩拔出回收再次使用；（3）施工方便，工期短；（4）支护刚度小，开挖后变形较大，因此一般需要增设内支撑；（5）槽钢钢板桩不能挡水，在地下水位高的地区需采取隔水或降水措施；（6）槽钢钢板桩抗弯能力较弱，多用于深度≤4m的基坑或沟槽，顶部宜设置一道支撑或拉锚；（7）拉森钢板桩由于抗弯能力较强，多用于周围环境要求不甚高的深5m~8m的基坑，视支撑（拉锚）加设情况而定。

2、型钢桩横档板支护（1）施工成本低，沉桩易，噪声低，振动小；（2）不能挡水，需进行降排水措施或增设止水帷幕；（3）易导致周边地基产生下沉(凹)；（4）适用于地下水位较低，深度不很大的一般粘性土或砂土层中三、资源需求计划1、水电需要量计划2、劳动力需要量计划3、施工机械需要量计划4、材料需求量计划四、施工准备（1）技术准备：熟悉、审查施工图纸。

（2）施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。

《基础篇：基坑支护》PPT课件

a
59
降水（压）井点剖面布置图
a
60
⑶ 坑内井点降水要点
① 坑内井点降水应在开挖前20天进行，降水深度应达到设计要求，并不得少于坑底以下1m。
② 降水必然会形成降水漏斗，从而造成对周围环境的影响，因此要合理使用井点降水，在邻近保护对象附近一定要形成封闭的隔水帷幕后才能开始降水。
③ 降水期间应按设计要求布置水位观测孔，对基坑内外的地下水位变化及邻近的建（构）筑物的沉降进行监控，当建（构）筑物的变形速率或变形量超过警戒值时，可用回灌水法或隔水法来控制降水对周围环境的有害影响。
⑷预应力张拉及封锚：
制浆
注浆
拉杆的预应力张拉
a
锚杆逐层向下支护施工
共70页第2250页
2.4.4 挡土灌注桩与土层锚杆结合支护
锚杆及横撑
a
冠梁悬臂支护桩
共70页第2621页
2.4.5 钢板桩支护
当基坑较深、地下水位较高且未施工降水时，采用板桩作为支护结构，既可挡土、防水，还可防止流砂的发生。
共70页第1712页
钢筋砼灌注桩的排列方式
北京神华大厦基坑的交错相间排桩支护
a
共70页第1813页
2.4.2 土钉墙支护
a
共70页第1194页
土钉支护施工工艺：
⑴开挖工作面 ⑵喷射第一层砼 ⑶土钉成孔
喷射第一层砼
人工洛阳铲成孔
a
冲击式钢管成孔
土层锚杆钻机成孔
共70页第2015页
⑷安设土钉、注浆
灌注桩与水泥土桩结合
共70页第16页
2.4.1 排桩支护
开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。施工方便、安全度好、费用低。

基坑围护结构PPT课件全篇

• 止水好，刚度大，构造简单，型钢插入深度一般小于搅拌深度，型钢可回收重复使用，成本较低。
• SMW适宜的基坑深度为6～10m，国外开挖深度已达 20m。
• 要求型钢间距不能过大，保证水泥土的强度由受剪，受
压控制。
第43页/共72页
• （a）全位“满堂”；（b）全位“1隔1” • （c）全位“1隔2”；（d）半位“满堂”；（e）半
第18页/共72页
土压力计算公式exit
• 主动土压力：
• 被动土压力：
ean
(qn
n i 1
i hi
)tg
2
(45
n
2
)
2cntg(45
n
2
)
epn (qn
n
ihi
)tg 2
(45
n
2
)
2cntg(45
n
2
)
i 1
第19页/共72页
8.2.2 地面附加荷载传至n层土底面的竖向荷载qn
N ql2 2
第47页/共72页
N A
ql2 Bf
fc
8.9 逆作拱墙
• 在基坑四周场地都允许起拱的条件下（基坑各
边长L的起拱矢高f 0.12L
），可以采用闭合的
水平拱圈来支挡土压力以围护基坑的稳定，采
用闭合的水平拱圈来支挡土压力以围护基坑的
稳定；
• 拱结构是以受压力为主，能更好地发挥混凝土抗压强度高的材料特性，而且拱圈支挡高度只需在坑底以上
3）锚杆轴向受拉承载力设计值
• （1）安全等级为一级及缺乏地区经验的二级基坑侧壁，应进行锚杆的基本试验，受拉抗力分项系数可取1.3。
• （2）基坑侧壁安全等级为二级且有邻近工程经验

基坑支护PPT课件

4、挖土机司机属特种作业人员，应经专门培训考试合格持有操作证。 5、挖土机不能超标高挖土，以免造成土体结构破坏。坑底最后留一步土方由人工完成，并且人工挖土应在打垫层之前进行，以减少亮槽时间（减少土侧压力）。 6、根据《济南市建筑工程安全专向施工方案编制审查与专家论证实施细则》的要求，运输土方的车辆应采用密闭式运输车或采取覆盖措施，驶出工地前必须冲洗干净，车辆不得带泥污染道路、不得超载，不得沿途抛撒、流漏、飞扬。
建筑施工现场作业条件，往往是地下作业条件被忽视，坑槽内作业不应降低规范要求。 1、人员作业必须有安全立足点，脚手架搭设必须符合规范规定，临边防护符合要求。 2、交叉作业、多层作业上下设置隔离层。垂直运输作业及设备也必须按照相应的规范进行检查。 3、深基坑施工的照明问题，电箱的设置及周围环境以及各种电气设备的架设使用均应符合电气规范规定。
（4）监理单位应组织本专业监理工程师对施工单位提报的安
Hale Waihona Puke 全专项施工方案进行审核，审核合格，报监理单位总监理工程师和建设单位审批。专项方案的编制、审核、审批人等应由本人在安全专项施工方案审批表上签名并注明技术职称。（5）论证专家组人员由协会从专家库中根据工程情况抽取，并不得少于5人。其中，具有本专业或相关专业高级技术职称人员不得少于3人。（6）工程监理单位应将需编制安全专项方案的工程列入监理规划和监理实施细则；对需经专家论证的危险性较大的分部分项工程，应针对工程特点、周边环境和施工工艺等制定详细的安全生产监理工作流程、方法和措施，并实施旁站监理。（7）工程监理单位应加强对方案实施情况的监理；对不按专项施工方案实施的，应及时要求施工单位改正；情况严重的，由总监理工程师签发工程暂停令，并报告建设单位；施工单位拒不整改或不停止施工的，要及时向建筑工程质量安全监督机构报告。

排桩式支护结构 ppt课件

① 柱列式。 ② 连续排桩。 ③ 组合式排桩
Page 3
排桩式支护结构
根据基坑开挖深度及基坑支护结构受力状况，排桩式基坑支护结构可以分为以下几种：
① 悬臂式支护结构 ② 单支撑支护结构 ③ 多支撑支护结构
Page 4
排桩式支护结构
悬臂式支护结构
排桩支护
Page 5
排桩式支护结构
Page 6
排桩式支护结构
Page 7
排桩式支护结构
（2）相切型排桩：桩与桩在平面上仅有一点接触的连续排桩，有直线或交错排列两种形式（图 2）。
其施工精度较易控制，若配套技术完善，可达到支护和结构墙体排桩虽然桩间接触断面大，截水性和墙体完整性比相切型排桩要好，但对变形控制要求较高的基坑支挡和边坡支护就难以保证；相切型以直线排列较优，定位、控制方便，墙体厚度小。
（3）支锚式结构就是通过对锚杆施加预应力来控制土体水平位移，将滑动土体固定于稳定土层。因此，对预应力锚杆（索）的预应力张拉控制值应视土层情况严格控制，使之既要达到施加预应力的目的，
Page 16
排桩式支护结构
又必须避免发生预应力锚杆被拔出破坏、影响支护效果。
支锚式排桩支护结构，采用钢筋混凝土挖孔桩及相应配套技术，已发展成为深基坑支挡结构的一项重要手段，不仅能单纯作挡土墙，而且还可以作主体结构，具有施工简单、质量可靠的显著特点。随着越来越多的高、重、大型工程建设的发展，基坑开挖深度日益加深，支锚式排桩支护结构的设计与施工，以及排桩结构刚度和稳定性面临的许多问题都亟待今后研讨和实践。
Page 15
排桩式支护结构
（1）由于支护排桩的间距小，相邻桩孔同时成孔时易造成孔壁塌落。孔壁土的流失会造成地面沉陷，严重时危害基坑周边建筑物和地下管线，因此相邻桩孔不得同时成孔，必须视具体情况间隔跳挖。

基坑支护讲义ppt课件

1. 基坑侧壁安全等级宜为二、三级的非软土场地 2. 基坑深度不宜大于 12m 3. 当地下水位高于基坑底面时，应采取降水或截水措
1. 基坑侧壁安全等级宜为三级 2. 施工场地应满足放坡条件 3. 可独立或与上述其他结构结合使用 4. 当地下水位高于坡脚时，应采取降水措施
3
基坑支护常用方法及适用范围
11
锚杆施工质量控制
• 锚杆的施工工艺流程 • 锚杆的质量控制
12
●工艺流程
土方开挖至锚杆下50cm 测量放线定位
设备就位、钻进成孔锚杆杆体安放一次注浆
二次高压劈裂注浆锚杆养护后张拉锁定
锚杆杆体制作水泥浆拌制腰梁制作安装
13
（1）放线定位 • 锚杆位置允许偏差： ±100mm • （2）锚杆机就位、成孔 • 根据《建筑地基基础工程质量验收规范（GB50202-2002）》规定，成孔允许偏差如下：
5
土钉与预应力锚杆联合
• 当对基坑顶面的水平位移和沉降有严格要求时 , 可在土钉支护中配合使用预应力锚杆。 • 预应力锚杆一般施作在基坑顶部的第一、二排, 对主动区土体施加初始拉力。 • 适用于一般的地层条件,可满足不同实际工程的需要。
6
土钉与微型钢管桩联合
• 基坑开挖前,在开挖线外侧垂直打入钢管,在钢管内高压注
1
• 近年来，随着人们对建筑的工程质量、环境和功能需求的不断增长，以及我国人口持续增长，可耕地面积因人类活动而逐渐减少，用地紧张、交通拥挤的矛盾在大城市和特大城市日趋突出。科学、合理和持续利用地下空间，这是我国城市化发展的客观要求。充分利用土地资源，在建筑工程中节能省地、建设节约型社会，高层建筑越来越多，高层建筑的基础向超大、超深、大跨、大底盘方向发展。基坑也向超大、超深发展。

基坑支护方法ppt课件

精选PPT课件
1
基坑侧壁安全等级
安全等级
一级
二级
破坏结果
支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响很大
支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响一般
三级
支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响不严重
精选PPT课件
2
常用基坑支护结构形式：
7
特点：
①结构主体一般为钢筋混凝土结构，是建筑结构的组成部分，即承重墙体；
②支撑结构一般为主题建筑的梁板体系，局部增设临时支撑；
③造价高昂； ④水平位移小。
精选PPT课件
8
适用范围：
①基坑侧壁安全等级为一、二、三级； ②悬臂式在软土地基中时，基坑深度不宜大于5m； ③当地下水位高于基坑底面时，宜采取降水措施。
精选PPT课件
34
+ 钢板桩打设工艺程序：
+ 测量定位放线→桩机导架安装机就位→测建桩机垂直和水度→吊车板桩就位插桩→ 套上桩帽→轻轻加以捶击→桩打设至标高 →桩机移位→重度施工程序至打桩结束→ 桩上部支撑安装；
精选PPT课件
35
8.逆作法
所谓逆作法是以地下结构的梁、板、柱等作为开挖的支撑，自上而下施工的方法。由于支护结构与永久地下室结构合二为一，节省了临时支护结构，施工速度可以加快，同时地下与地上部分可以同时施工。但施工开挖工作面狭小，出土受限制。柱、墙与梁、板的结点需妥善处理。
精选PPT课件
27
特点： ①桩体形式有多种，如钢板桩、木桩、钻孔桩、沉
管桩或预制桩等； ②造价高、工期长； ③水平位移小
精选PPT课件

基坑支护工程5(排桩)

钢板桩的打设
双层围檩法。先打入围檩桩(工字钢)，并于其上、下安装两层钢围檩(工字钢)，然后根据钢围檩上的画线将钢板桩逐块全部插好，校核轴线准确无误且四角封闭合拢后，再按阶梯形将钢板桩一块块打入土中。优点是：桩墙的平面尺寸准确，墙面的平直度和桩的垂直度都易保证，封闭合拢较好，工程质量能保证。缺点是:耗费的辅助材料多，不经济，且施工速度较慢。一般只用于桩墙质量要求很高的情况
打桩机
打桩机类型：落锤、蒸汽锤、柴油锤、振动锤常用的打桩机：三支点导杆式履带打桩机打桩机选型见书上88页表4-3 三支点履带打桩机
钢板桩的打设方法有以下几种：单独打入法。这种方式是从板桩墙的一角开始，逐块(或两块为一组)打设，直至工程结束。优点是：打入方式简便、迅速，不需要其他辅助支架。缺点是：这种打入方式易使板桩向一侧倾斜，且误差积累后不易纠正。因此，这种方式只适用于板桩墙要求不高、且板桩度。
一般常用的是单层双面围檩。围檩桩的间距一般为2.5～3.5m，双面围檩之间的间距一般比板桩墙厚度大8—15mm。
围檩桩不能随着钢板桩的打设而下沉或变形。
围檩的形式，在平面上有单面和双面之分，在高度上有单层和双层之分。
围檩的位置不能与钢板桩相碰。。
钢板桩打设允许误差：桩顶标高±l00mm ；板桩轴线偏差±l00mm；板桩垂直度1％。
屏风法。用单层围檩，然后以10～20块钢板桩为一组，根据围檩上的画线逐块插入土中，形成屏风墙，然后先将两端1～2块钢板桩打入，并严格控制其垂直度，用电焊固定在围檩上，作为定位钢板桩。其余钢板桩按阶梯状打设。如此逐组进行。先进行插桩，插桩时锁口要对准，每插入一块即套上桩帽轻轻加以锤击。在打桩过程中，用两台经纬仪在互相垂直的两个方向控制垂直度。钢板桩分几次打入，如第1次由20m高打至15m，第2次则打至l0rn，第3次打至围檩梁高度，待围檩架拆除后第4次再打至设计标高。打桩时，开始打设的第一、二块钢板桩的打入位置和方向要确保精度，它可以起样板导向作用，一般每打入lm应测量一次。

[最新]基坑工程-05-排桩、地下连续墙-齐剑峰-PPT课件

基坑工程 Foundation pit Engineering
石家庄经济学院工程学院 School of Engineering, Shijiazhuang university of Economics
排桩、地下连续墙
n
n
n
n
n
5.1 5.2 5.3 5.4 5.5
概述悬臂桩的设计计算单支撑支护结构的设计计算多层支撑支护结构的设计计算施工与检验
a

p
P E2
h 6 p l a x x 0 K K K K d p a p a
3

6 P

Kp Ka
h 1 . 2 x d
h

2019/2/23
pa 计算简图
7
排桩、地下连续墙
5.2 悬臂式支护结构设计规范计算方法
2019/2/23
4
排桩、地下连续墙
5.2 悬臂式支护结构设计计算原理实际情况：悬臂桩主要依靠嵌入土内深度平衡上部荷载、水压力和主动土压力等形成的侧压力，首先计算悬臂桩的插入深度，其次计算桩所承受的最大弯距，以便核算和设计钢板桩的截面、贯注桩的直径和配筋计算简图：在主动土压力推动嵌入到坑底的桩的同时，桩脚土体中产生一种力，它的大小等于被动土压力与主动土压力之差。
2019/2/23
土压力为0点
Rc
ea1k ep1k
13
排桩、地下连续墙
5.3 单层支点支护结构设计 1、支撑力
ea1k ep1k
Tc1
h
hc 1 h d x Rc
h E h E a 1 a c p 1 p c T c 1 x h c 1

排桩支护与钻孔灌注桩PPT文档52页

排桩支护与钻孔灌注桩
36、如果我们国家的法律中只有某种神灵，而不是殚精竭虑将神灵揉进宪法，总体上来说，法律就会更好。—— 马克·吐温 37、纲纪废弃之日，便是暴政兴起之时。— —威·皮物特
38、若是没有公众舆论的支持，法律是丝毫没有力量的。 ——菲力普斯 39、一个判例造出另一个判例，它们迅速累聚，进而变成法ቤተ መጻሕፍቲ ባይዱ。 ——朱尼厄斯
40、人类法律，事物有规律，这是不容忽视的。— —爱献生
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

基坑工程-05-排桩、地下连续墙-齐剑峰_1729

04.05.2019
30
5.3 单层支点支护结构设计
锚杆的验收试验
锚固工程完工后为了检验所施工的锚杆是否达到设计的要求而进行的检验性抗拔试验，鉴别工程是否符合要求的目的。通常验收试验检验的锚杆的数量应不少于锚杆总数的5％。
验收试验最大试验荷载：对于永久性锚杆应为设计轴向拉力值的l.5倍；对于临时性锚杆应为设计轴向拉力值的1.2倍。荷载分级施加并测读各级荷载下的伸长值。试验结果进行计算机处理，并绘制试验荷载~位移(Q~S)曲线
h Kp Ka
04.05.2019 hd 1.2x
a E1
P l
E2 h
o
Ep C
x Rc
p-a
计算简图
7
5.2 悬臂式支护结构设计
规范计算方法 1、求桩的插入深度 hd
h
h p E p i1 .20 h a E a i0
《码头围护工程规范》 hd？ t = 1.2x + u
hc1
1、支撑力 ea1k ep1k
hd
04.05.2019
x C
Tc1ha1
Eachp1 E a c E p c T c 1 14
5.3 单层支点支护结构设计
Tc1
h hc1
x hd
Rc C
04.05.2019
2、嵌固深度
hp
N u d L i q sik D L j q sjk 2 c k(D 2 d 2 )
s
04.05.2019
27
5.3 单层支点支护结构设计
b 锚杆抗拔承载力验算
锚杆抗拔承载力设计值
支护桩所需要的支撑力设计值

《排桩地基支护方案》课件

性和稳定性。
技术创新方向
绿色环保：采用环保材料、节能技术，降低排桩地基支护对环境的影响
复合材料：研发新型复合材料，提高排桩地基支护的强度、耐久性和抗腐蚀性
智能化：利用人工智能、大数据等技术，实现排桩地基支护的自动化、智能化
施工工艺：改进施工工艺，提高排桩地基支护的效率和质量
市场发展趋势
施工方法的选择
确定施工场地的地质条件
选择合适的排桩类型和尺寸
确定施工顺序和工艺流程
考虑施工设备和人员的配置
制定施工质量控制措施和应急预案
施工过程中的注意事项
确保桩基的稳定性和可靠性
确保桩基的垂直度和水平度
确保桩基的强度和刚度
确保桩基的耐久性和抗腐蚀性
确保桩基的环保性和安全性
确保桩基的施工质量和施工进度
优点：稳定性好，承载能力强，抗震性能好，施工速度快，适应性强
缺点：造价较高，施工难度较大，对环境有一定影响，需要定期维护
和检查
排桩的设计原则
稳定性：确保排桩地基的稳定性，防止地基沉降和变形
承载力：满足建筑物的承载力要求，保证建筑物的安全
经济性：考虑经济因素，选择合适的排桩类型和材料
支护方案：采用排桩地基支护，桩径为1.2米，桩长为30米
施工过程：首先进行桩基施工，然后进行桩间土的回填和压实
效果评价：支护效果良好，建筑物沉降控制在允许范围内，满足设计要求
案例二：某大型桥梁排桩地基支护工程
项目背景：某大型桥梁建设，需要采用排桩地基支护方案
工程规模：桥梁全长约1000 米，桥面宽度
排桩地基支护方案
目录
排桩地基支护方案概述排桩地基支护的设计排桩地基支护的施工方法排桩地基支护的应用案例排桩地基支护的未来发展

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

拉）
精心整理
8
• （3）多支撑
• 适用于基坑很深，可设置多道支撑，减少挡墙的内力。
精心整理
9
• 3.排桩的设计要求
（1）直径≮0.6米，一般为0.5～1.1米，桩间距一般为1.0 ～2.0米
(2) 当设计无要求的时候，桩配筋不少于8根，箍筋
采用Ф 8@100或Ф 8@200
（3）桩顶部设置冠梁连接，冠梁宽度不小于桩径，高度不小于400mm。混凝土强度大于C20。
精心整理
17
•3、钢板桩的打设
• 钢板桩的打设方法有以下几种：
• （1）单独打入法。这种方式是从板桩墙的一角开始，逐块(或两块为一组)打设，直至工程结束。
• 优点是：打入方式简便、迅速，不需要其他辅助支架。
• 缺点是：这种打入方式易使板桩向一侧倾斜，且误差积累后不易纠正。因此，这种方式只适用于板桩墙要求不高、且板桩长度较小(如小于l0m)的情况。
• 5.围檩桩不能随着钢板桩的打设而下沉或变
形。
• 6.钢板桩打设允许误差：桩顶标高
±l00mm ；板桩轴线偏差±l00mm；板桩
垂直度1％。
精心整理
16
打桩机
• 打桩机类型：落锤、蒸汽锤、柴油锤、振动锤 • 常用的打桩机：三支点导杆式履带打桩机 • 打桩机选型见书上88页表4-3
三支点履带打桩机
（4）排桩间的土可采用钢丝网混凝土护面或砖砌
方法。有泄水要求的，要在护面设置泄水孔。土质较好时，桩间可不做护面。
• 4.排桩施工工艺见第九章桩基础施工
精心整理
10
2.板桩墙
• 板桩墙分两类：钢筋混凝土预制板桩、钢板桩 • 1.钢筋混凝土预制板桩
精心整理
11
钢筋混凝土预制板桩
精心整理
回弹仪强度检测
精心整理
18
• （2）双层围檩法。先打入围檩桩(工字钢)，并于其上、下安装两层钢围檩(工字钢)，然后根据钢围檩上的画线将钢板桩逐块全部插好，校核轴线准确无误且四角封闭合拢后，再按阶梯形将钢板桩一块块打入土中。
• 优点是：桩墙的平面尺寸准确，墙面的平直度和桩的垂直度都易保证，封闭合拢较好，工程质量能保证。
精心整理
15
围檩(导架)安装注意的问题
• 1.围檩（施工导架）要有一定的刚度。
• 2.围檩的形式，在平面上有单面和双面之分，在高度上有单层和双层之分。
• 3.一般常用的是单层双面围檩。围檩桩的间距一般为2.5～3.5m，双面围檩之间的间距一般比板桩墙厚度大8—15mm。
• 4.围檩的位置不能与钢板桩相碰。。

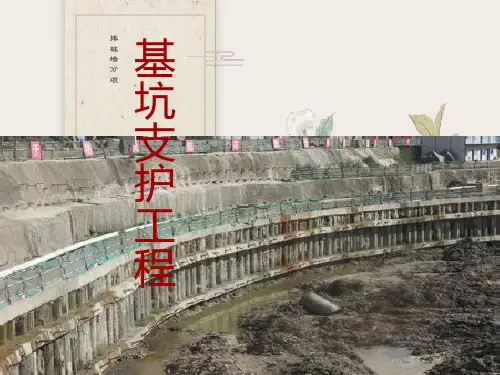

基坑支护工程
排桩墙分项
精心整理
1
• 排桩支护结构：钢筋混凝土预制桩、灌注桩、板桩（钢板桩、钢筋混凝土预制板桩）
等按一定的排列方式组成。
钢筋混凝土预制板桩
钢筋混凝土预制桩
钢板桩
灌注桩
精心整理
2
1.钢筋混凝土排桩墙
• 常采用灌注桩,其特点是施工无噪声、无振动、无挤土、刚度大、抗弯能力强。
• 适用安全等级为一级、二级、三级，深7～15米的基坑。
• 缺点是:耗费的辅助材料多，不经济，且施工速度较慢。一般只用于桩墙质量要求很高的情况
精心整理
19
（3）屏风法。用单层围檩，然后以10～20块钢板桩为一组，根据围檩上的画线逐块插入土中，形成屏风墙，然后先将两端1～2块钢板桩打入，并严格控制其垂直度，用电焊固定在围檩上，作为定位钢板桩。其余钢板桩按阶梯状打设。如此逐组进行。
• 先进行插桩，插桩时锁口要对准，每插入一块即套上桩帽轻轻加以锤击。在打桩过程中，用两台经纬仪在互相垂直的两个方向控制垂直度。钢板桩分几次打入，如第1次由20m高打至15m，第2 次则打至l0rn，第3次打至围檩梁高度，待围檩架拆除后第4次再打至设计标高。
• 打桩时，开始打设的第一、二块钢板桩的打入位置和方向要确保精度，它可以起样板导向作用，一般每打入lm应测量一次。
沉打钢板桩
精心整理
支撑和围檩
14
• 施工准备
• （1）钢板桩定位时，考虑工作面。
• （2）平面布置尽量平直整齐，避免不规则的转角，便于支撑和适用标准的材料。 • （3）施工前应将桩尖处的凹槽底口封闭，锁扣涂油，用于永久工程的做防锈处理。
• （4）施工前检查钢板桩。检验标准见书91 页表4-4
• （5）围檩导架的安装。
精心整理
20
• 4、打桩时问题的处理（三种情况）
（1）阻力过大不易贯入：原因主要有两方面：一是在坚实的砂层、砂砾层中沉桩可伴以高压冲水或改以振动法沉桩，不要用锤硬打；
二是钢板桩连接锁口锈蚀、变形，入土阻力大。
对第二种情况，宜加以除锈、矫正，在锁口内涂油脂，以减少阻力。
精心整理
6
• （3）组合式
• 两种以上的支护结构组成提高支护能力
• 如地下水位较高时采用灌注桩与水泥土墙组合提高防渗能力
精心整理
7
• 根据基坑的开挖深度和结构受力，排桩维
护分为：
• （2）单支撑
(1)无支撑（悬臂式） • 适用于深度较大，
适用于深度不大的
可以在桩顶部附近
设置支撑（可撑可
12
• 2.钢板桩
• 常用钢板桩类型：型钢桩加挡板、槽钢钢板桩、热轧锁口钢板桩
槽钢钢板桩
U字形锁扣钢板
槽钢
精心整理
热轧锁口钢板桩
13
• 钢板桩施工工艺
• 1.施工程序
• 建筑物定位→板桩定位放线→挖沟槽→安装导向架→沉打钢板桩→拆除导向支架→第一层支撑位置处开沟槽→安装第一层支架及围檩→挖第一层土→安装第二层支撑及围檩→挖第二层土→重复上述过程→安装最后一层支撑及围檩→挖最后一层土→基础施工→逐层拆除支撑→ 回填土→拆除钢板桩
精心整理
3
• 悬臂桩（土质好） • 内支撑（软土地区）
精心整理
4
排桩的支护形式
• 常见的布置形式：
（1）柱列式 • 适用条件：土质
好、地下水位低、桩与桩之间形成土拱。
精心整理
5
• （2）连续式
• 适用条件：软土
• 桩与桩之间相互搭接，或在桩身砼强度未形成时，桩与桩之间做素混凝土树根桩或注浆桩与桩成为一体
精心整理
21
• （2）钢板桩向打设前进方向倾斜：在软土中打桩，由于锁口处的阻力大于板桩与土体间的阻力，使板桩易向前进方向倾斜。纠正方法是用卷扬机和钢丝绳将板桩反向拉住后再锤击，或用特制的楔形板桩进行纠正。
• （3）共连(板桩与已打入的邻桩一起下沉)，产生的原因是钢板桩弯曲，使槽口阻力增加。处理措施是及时纠正发生板桩倾斜，把发生共连的桩与其他已打好的桩一块或数块用角钢电焊临时固定。
