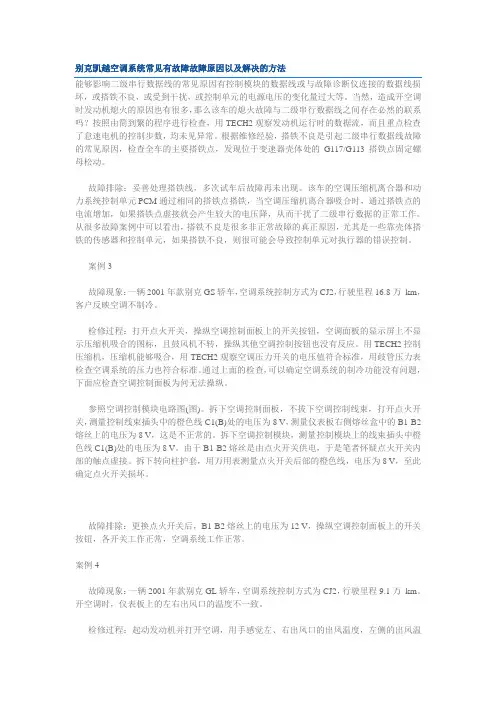

别克凯越空调系统常见有故障故障原因以及解决的方法能够影响二级串行数据线的常见原因有控制模块的数据线或与故障诊断仪连接的数据线损坏，或搭铁不良，或受到干扰，或控制单元的电源电压的变化量过大等。
当然，造成开空调时发动机熄火的原因也有很多，那么该车的熄火故障与二级串行数据线之间存在必然的联系吗？按照由简到繁的程序进行检查，用TECH2观察发动机运行时的数据流，而且重点检查了怠速电机的控制步数，均未见异常。
根据维修经验，搭铁不良是引起二级串行数据线故障的常见原因，检查全车的主要搭铁点，发现位于变速器壳体处的G117/G113搭铁点固定螺母松动。
故障排除：妥善处理搭铁线，多次试车后故障再未出现。
该车的空调压缩机离合器和动力系统控制单元PCM通过相同的搭铁点搭铁，当空调压缩机离合器吸合时，通过搭铁点的电流增加，如果搭铁点虚接就会产生较大的电压降，从而干扰了二级串行数据的正常工作。
从很多故障案例中可以看出，搭铁不良是很多非正常故障的真正原因，尤其是一些靠壳体搭铁的传感器和控制单元，如果搭铁不良，则很可能会导致控制单元对执行器的错误控制。
案例3故障现象：一辆2001年款别克GS轿车，空调系统控制方式为CJ2，行驶里程16.8万km，客户反映空调不制冷。
检修过程：打开点火开关，操纵空调控制面板上的开关按钮，空调面板的显示屏上不显示压缩机吸合的图标，且鼓风机不转，操纵其他空调控制按钮也没有反应。
用TECH2控制压缩机，压缩机能够吸合，用TECH2观察空调压力开关的电压值符合标准，用歧管压力表检查空调系统的压力也符合标准。
通过上面的检查，可以确定空调系统的制冷功能没有问题，下面应检查空调控制面板为何无法操纵。
参照空调控制模块电路图(图)。
拆下空调控制面板，不拔下空调控制线束，打开点火开关，测量控制线束插头中的橙色线C1(B)处的电压为8 V，测量仪表板右侧熔丝盒中的B1-B2熔丝上的电压为8 V，这是不正常的。
拆下空调控制模块，测量控制模块上的线束插头中橙色线C1(B)处的电压为8 V。
11.3.3.11 部件连接器端视图A7油泵和油位传感器总成A9A 左前车外后视镜A9B 右前车外后视镜A9A 左前车外后视镜（续）A10 内部后视镜A9B 右前车外后视镜（续）A11收音机模块1A11收音机模块2连接器部件信息针脚导线线路号码功能1BARE（裸线）6015天线信号-20.5 WH（白色）6001天线信号＋A11收音机模块1（续）A23D左前门锁闩A23LR左后门锁闩A23RF 右前门锁闩A23RR 右后门锁闩B1空调制冷剂压力传感器B5LF 左前轮速传感器B5LR 左后轮速传感器B5RF 右前轮速传感器B5RR 右后轮速传感器B16倒车灯开关B19C 电子真空助力泵开关B20制动液位传感器B22制动踏板位置传感器B23E 凸轮轴排气位置传感器B23F 凸轮轴进气位置传感器B23E 凸轮轴排气位置传感器（续）B24 Onstar 麦克风B25离合器踏板位置开关B26曲轴位置传感器B28D 驾驶员侧门柱开关X1B28D 驾驶员侧门柱开关X2B28LR 左后门柱开关B28P 乘客侧门柱开关B28RR 右后门柱开关B34发动机冷却液温度传感器B37发动机机油压力开关B39空调蒸发器温度传感器B52A 加热型氧传感器1B52B 加热型氧传感器2B56点火钥匙输入开关B66进气温度传感器B68爆震传感器B74进气歧管绝对压力传感器B78E 左后中间倒车雷达传感器B78G 左后角倒车雷达传感器B78F 右后中间倒车雷达传感器B78H 右后角倒车雷达传感器B80驻车制动开关B85后备箱钥匙输入开关B88D驾驶员侧安全带开关B107加速踏板位置传感器B115车速传感器B182换挡位置传感器E4Y 左侧转向灯信号复示灯E4Z 右侧转向信号复示灯E5AA左侧尾灯E5AB右侧尾灯E5B 右尾灯倒车灯E6中央高位制动灯E7牌照灯E7牌照灯E8S 后备箱灯E13L 左侧前照灯E13L 左侧前照灯（续）E13R 右侧前照灯E18后窗除雾栅格E29LF 左前雾灯E29RF 右前雾灯E29RR 右后雾灯E32点烟器E37A 阅读灯F105乘客侧安全气囊F107方向盘安全气囊G10主冷却风扇G10副冷却风扇G13 发电机 X1G13 发电机 X2连接器部件信息针脚导线线路号码功能A25 RD/YE（红色/黄色）2蓄电池正极G24洗涤泵K9 车身控制模块X1K9 车身控制模块X1（续）K9 车身控制模块X2K9 车身控制模块X3K9车身控制模块X4K9车身控制模块X5K9车身控制模块X4（续）K9车身控制模块X5（续）K9车身控制模块X6K15中央门锁控制模块K17电子制动控制模块K15中央门锁控制模块（续）K17电子制动控制模块（续）K20发动机控制模块K17电子制动控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K33暖风、通风与空调系统控制模块X2K33暖风、通风与空调系统控制模块X1K36传感诊断模块K36传感诊断模块（续）K41驻车辅助控制模块K36传感诊断模块（续）K41驻车辅助控制模块（续）K46 天线模块1K46 天线模块2连接器部件信息针脚导线线路号码功能1BARE（裸线）6015天线信号-20.5 WH（白色）6001天线信号+K73 OnStar模块K71变速器控制模块K73 OnStar模块（续）K84无钥匙进入模块K71变速器控制模块（续）K89防盗控制模块K84无钥匙进入模块（续）K180动力转向开关KR14电子真空泵电机继电器KR47后雾灯继电器KR56转向信号危险警告闪烁继电器M8鼓风机M37空调模式执行电机M8鼓风机（续）M40后备箱锁闩M64起动电机X1连接器部件信息针脚导线线路号码功能12.0 YE（黄色）6起动继电器控制M64起动电机X2连接器部件信息针脚导线线路号码功能125 RD/ YE（红色/黄色）2蓄电池电源M69天窗电机M74D 驾驶员侧车窗电机M74P 乘客侧车窗电机M74LR 左后车窗电机M74RR 右后车窗电机M75 雨刮电机P12 喇叭P16 组合仪表AP16 组合仪表A（续）P16 组合仪表BP19AG 左前门扬声器P19AH 右前门扬声器P19AL 左后门扬声器P19AM 右后门扬声器P19H 左前门高音扬声器P19V 右前门高音扬声器Q2 空调压缩机离合器Q6A 排气凸轮轴位置执行器电磁阀Q6B 进气凸轮轴位置执行器电磁阀Q12 蒸发排放吹洗电磁阀Q17 A 喷油器1Q17 B 喷油器2Q17 C 喷油器3Q17D 喷油器4Q22可变进气歧管电磁阀Q32自动换档执行器Q38节气门体R3 暖风空调鼓风机电阻器R14 后窗除雾格栅X1连接器部件信息针脚导线线路号码功能12.5 BN/VT（棕色/紫色）938后窗除雾栅格电源R14后窗除雾滤波器X2连接器部件信息针脚导线线路号码功能12.5 BN/VT（棕色/紫色）938后窗除雾栅格电源22.0 BN/WH（棕色/白色）683除雾滤波器电源S12顶灯开关S13驾驶员侧门锁开关（高配）S13驾驶员侧门锁开关（低配）S13驾驶员侧门锁开关（高配）（续）S15 驾驶员侧门上后备箱开启开关S26危险警告灯开关S26危险警告灯开关（续）S33喇叭开关S39点火开关S42前照灯水平调节开关S39点火开关（续）S52车外后视境调节开关S42前照灯水平调节开关（续）S72 天窗开关S52车外后视境调节开关（续）S78 多功能控制开关X1S72 天窗开关（续）S78 多功能控制开关X2S78 多功能控制开关X1（续）。
车身线路系统8-593 8.19线路系统8.19.1诊断信息和程序8.19.1.1电气符号导线颜色表导线颜色图示上的缩写深绿色D-GN（深绿色）浅绿色L-GN（浅绿色）深蓝色D-BU（深蓝色）棕色BN（棕色）橙色OG（橙色）黄色YE（黄色）灰色GY（灰色）浅蓝色L-BU（浅蓝色）红色RD（红色）黑色BK（黑色）粉红色PK（粉红色）白色WH（白色）紫色PU（紫色）带色标的导线导线颜色图示上的缩写带白色色标的红色导线RD/WH（红色/白色）带黑色色标的红色导线RD/BK（红色/黑色）带白色色标的棕色导线BN/WH（棕色/白色）带白色色标的黑色导线BK/WH（黑色/白色）带黄色色标的黑色导线BK/YE（黑色/黄色）带黑色色标的绿色导线D-GN/BK（深绿色/黑色）带白色色标的绿色导线D-GN/WH（深绿色/白色）带黑色色标的浅绿色导线L-GN/BK（浅绿色/黑色）带黄色色标的红色导线RD/YE（红色/黄色）带蓝色色标的红色导线RD/D-BU（红色/深蓝）带棕色色标的黑色导线BK/BN（黑色/棕色）8-594线路系统车身电气符号旧符号新符号说明附加充气式保护装置（SIR）或附加保护系统（SRS）图标本图标用于提醒技术人员，该系统含有附加充气式保护装置（SIR）/附加保护系统（SRS）部件，在维修前需要特别注意。
106630106630电压指示器框示意图上的这些框格用于指示何时保险丝上有电压。
106635800768局部部件当部件采用虚线框表示时，部件或导线均未完全表示。
106637106637完整部件当部件采用实线框表示时，部件或导线均完全表示。
106641106641车身线路系统8-595电气符号（续）旧符号新符号说明保险丝106643800769部件上连接的连接器106645800771带引线的连接器106646800772带螺栓或螺钉连接孔的端子1066471066478-596线路系统车身电气符号（续）旧符号新符号说明直列式线束连接器106648800773接头106649106649底盘搭铁106651800775壳体搭铁106652800776车身线路系统8-597电气符号（续）旧符号新符号说明单丝灯泡106653800777发光二极管106655800779蓄电池106657106657电阻器1066588007818-598线路系统车身电气符号（续）旧符号新符号说明可变电阻器106659800782位置传感器106661800783二级管106664106664加热芯106666800786车身线路系统8-599电气符号（续）旧符号新符号说明马达106667800787电磁阀106668800788线圈106669800789天线1066708008158-600线路系统车身电气符号（续）旧符号新符号说明屏蔽106671106671开关106672800790单极单掷继电器－常断106673800791单极单掷继电器－常闭106674800792车身线路系统8-6198.19.2.2配电示意图（发动机罩下保险丝盒－电池正极）1360796主蓄电池E F 1保险丝30A8-620线路系统车身8.19.2.3配电示意图（发动机罩下保险丝盒－电池正极）-1.6升(L91)(BOSCH)1360796E主蓄电池E F 1保险丝30A8.19.2.4配电示意图（发动机罩下保险丝盒－空调压缩机继电器，除雾继电器，燃油泵继电器，点火继电器和冷却风扇继电器）7976318.19.2.5配电示意图（发动机罩下保险丝盒－主继电器，点火继电器）897631 4DSURIS8.19.2.6配电示意图（发动机罩下保险丝盒－主继电器，点火继电器）-1.6升(L91)(BOSCH)E8976318.19.2.7配电示意图（发动机罩下保险丝盒－仪表板保险丝盒，鼓风机继电器，点火开关，电子制动控制模块，喇叭继电器）9976318.19.2.8配电示意图（发动机罩下保险丝盒－防盗指示灯，仪表组，阅读灯，车内照明灯，中央门锁，制动开关）C86318.19.2.9配电示意图（发动机罩下保险丝盒－前雾灯继电器，电动车窗继电器）186318.19.2.10配电示意图（发动机罩下保险丝盒－前照灯继电器，照明继电器）B286318.19.2.11配电示意图（发动机罩下保险丝盒－牌照灯，蜂鸣器铃，前照灯，尾灯，前照灯开关，仪表组）B4863158.19.2.12配电示意图（发动机罩下保险丝盒－雾灯开关，音响，烟灰盒灯，保持模式开关，时钟、PRNDL照明，危险警告灯开关，通用暖风、换气和空调系统控制，日间行车灯模块）B3863198.19.2.13配电示意图（发动机罩下保险丝盒－空调压缩机继电器，除雾继电器）8.19.2.14配电示意图（发动机罩下保险丝盒－点火继电器(MR-140)）D786318.19.2.15配电示意图(发动机罩下保险丝盒－点火继电器(MR-140))-1.6升(L91)(BOSCH)1360807D EC 1035C 10851846P K /B K 0.751846P K /B K 0.75C 1017868686868.19.2.16配电示意图（发动机罩下保险丝盒－冷却风扇继电器）186318.19.2.17配电示意图（发动机罩下保险丝盒－燃油泵继电器）1360811E26(1.6L B O S C H )8.19.2.18配电示意图（发动机罩下保险丝盒－燃油泵继电器）（欧IV排放标准）8.19.2.19配电示意图（发动机罩下保险丝盒－发动机控制模块线路）C ,၍ୟဣཥዐڦದۉ๖ᅪF D N F G 22ԍ၃ີ21Bԍ၃ີ࢈.݀ۯऐቸူৈT j s j v t !E 5ৈN S .251ৈN S .251ৈI W .35112!!!!ৈ1.6L B O S C H݀ۯऐ੦ఇ(E C M )1360812E8.19.2.20配电示意图（发动机罩下保险丝盒－发动机控制模块线路）（欧IV排放标准）8.19.2.21配电示意图（仪表板保险丝盒－点火开关，音响，阻断器，数据链接插头，时钟，全自动温度控制，空调控制开关，危险警告灯开关，防盗控制装置，变速器控制模块，后雾灯继电器）3186318.19.2.22配电示意图（仪表板保险丝盒－仪表组，日间行车灯，蜂鸣器，制动开关，速度传感动力转向，空调控制开关，传感和诊断模块，驻车/空档位置，倒车灯开关）4186318.19.2.23配电示意图（仪表板保险丝盒－仪表组，日间行车灯，蜂鸣器，制动开关，速度传感动力转向，空调控制开关，传感和诊断模块，驻车/空档位置，倒车灯开关）-1.6升(L91)(BOSCH)1360814E8.19.2.24配电示意图（仪表板保险丝盒－燃油供给接头，电子制动控制模块，阻断器，防盗开关，刮水器马达/开关，危险警告灯，变速器控制模块，驻车/空档位置开关）C51863168.19.2.25配电示意图（仪表板保险丝盒－空调控制开关，鼓风机，模式马达，全自动温度控制，发动机罩下保险丝盒，进气马达，天窗开关模块，折叠后视镜，电动后视镜开关）7186318.19.2.26配电示意图（仪表板保险丝盒－时钟，音响，附加电源插座，点烟器）B81863128.19.2.27线束布线图(前线束布线)图标(1)C109(2)左前照灯(3)主冷却风扇(4)辅助冷却风扇(5)右前照灯、右转向信号灯(6)右雾灯(7)侧转向信号灯(8)喇叭(9)冷却风扇电阻(10)G101(11)C1041291805B5678910118.19.2.28线束布线图(后线束布线)图标(1)行李箱锁开关(2)防盗器锁固开关(3)牌照灯12918178.19.2.29线束布线图(后掀门线束布线)图标(1)除雾（正极）(2)右后组合灯(3)后掀门执行器(4)后厢灯开关(5)牌照灯(6)后雨刷马达(7)C406(8)左后组合灯(9)除雾（负极）(10)C405(11)C404(12)C403(13)C402(14)高位刹车灯8.19.2.30线束布线图(地板线束布线)图标(1)行李箱照明灯(2)中间高位停车灯(3)车门接触开关(4)G302(5)C351(6)前车门接触开关(7)侧气囊(8)侧气囊传感器(9)C301(10)驻车制动开关(11)燃油泵(12)C302(13)C351(14)侧气囊传感器(15)前车门接触开关(16)C371(17)后车门接触开关(18)C207(19)侧气囊(20)G30112918338.19.2.31线束布线图(仪表线束布线)图标(1)前照灯高度调节开关(2)仪表组(3)S202(4)C207(5)危险警告灯开关(6)时钟(7)车外后视镜(8)C208(9)S204(10)G204(11)附加电源插座(12)C210(13)PRNDL照明(14)BTSI电磁阀(15)保持开关(16)点烟器和烟灰盒(17)空调控制开关(18)收音机(19)S203(20)C202(21)变光器控制单元12918418.19.2.32线束布线图(车门线束布线)图标(1)数据显示(2)C351(3)高频扬声器(4)车门扬声器(5)行李箱开启开关(6)门锁开关(7)电动车窗开关(8)门锁执行器(9)中心锁紧和防盗(10)后门锁执行器(11)高频扬声器(12)C371/C381(13)后门扬声器(14)后门电动车窗马达(15)后门电动车窗开关12918428.19.3部件定位图8.19.3.1主要电器部件列表名称位置定位视图连接器端视图空调压力传感器在空调吸管中 1.6升发动机控制中发动机控制部件视图1.8升发动机控制中发动机控制部件视图1.6升发动机控制中发动机控制连接器端视图1.8升发动机控制中发动机控制连接器端视图混气风门马达在仪表板储物箱的后面，在HVAC模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”环境传感器在保险杠蒙皮后，在冷凝器前-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”防盗器锁固开关车门锁芯的一部分-ABS中ABS连接器端视图烟灰盒照明灯在仪表板中心下面，烟灰盒上-仪表板、计量仪表和控制台中的仪表板、计量仪表和控制台连接器端视图鼓风机马达在仪表板厢的后面，在HVAC模块上-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”鼓风机马达电阻器在仪表板厢的后面，在HVAC模块上-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”制动液开关在制动器总泵中-“ABS”中“ABS连接器端视图”制动开关在制动踏板上-“ABS”中“ABS连接器端视图”制动器变速器换档互锁(BTSI)电磁阀在地板控制台的换档杆部分-“换档锁死控制”中“自动变速器换档锁死控制连接器端视图”凸轮轴位置（CMP）传感器在正时皮带罩后，在凸轮轴齿轮中间1.6升发动机机械中分解视图或1.8升发动机机械中分解视图“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”中央高位停车灯(CHMSL)左后行李架中心-“照明系统”中“照明系统连接器端视图”中央门锁单元位于地板控制台后部-“车门”中“电动车门系统连接器端视图”中心锁紧和防盗开关门锁的一部分-“车门”中“电动车门系统连接器端视图”蜂鸣器模块在驾驶员膝垫下面，靠近仪表板中心-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”点烟器在仪表板中心下面，烟灰盒旁边-“电源插座”中“电源插座连接器端视图”时钟在仪表板中心，收音机上面-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”冷却风扇在发动机室内部，在散热器后面“发动机冷却系统”中的“冷却系统部件视图”“发动机冷却系统”中“冷却系统连接器端视图”曲轴箱位置（CKP）传感器（1.6升）发动机罩右下侧，靠近变速器“1.6升发动机机械系统”中的“分解视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”曲轴箱位置（CKP）传感器（1.8升）发动机罩右下侧，靠近发动机前部“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”巡航控制模块在驾驶员膝垫下，靠近转向柱-“在巡航控制”中“巡航控制连接器端视图”数据链接插头(DLC)在驾驶员膝垫下-“数据链接通信”中“数据链接通信连接器端视图”日间行车灯(DRL)模块在驾驶员膝垫下，靠近仪表板中心-“照明系统”中“照明系统连接器端视图”变光器控制开关驾驶员仪表板侧，出风口下-“照明系统”中“照明系统连接器端视图”车门执行器门锁的一部分-“车门”中“电动车门系统连接器端视图”门锁开关位于前门板中心-“车门”中“电动车门系统连接器端视图”驾驶员气囊在方向盘中心“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”电子制动控制模块(EBCM)在发动机室左侧，靠近发动机保险丝盒-“ABS”中“ABS连接器端视图”电子点火(EI)系统线圈（1.6升）安装在后气缸盖上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”电子点火(EI)系统线圈（1.8升）在后气缸盖上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”发动机控制模块（ECM）（1.6升）发动机室左边，靠近保险丝盒“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”发动机控制模块（ECM）（1.8升）发动机室后部中间，在前罩板上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”发动机冷却液温度（ECT）传感器（1.6升）位于气缸体右侧，靠近进气端口1“1.6升发动机机械系统”中的“分解视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”发动机冷却液温度(ECT)传感器（1.8升）在右后气缸盖上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图蒸发排放碳罐吹洗电磁阀（1.8升）在左后气缸盖上“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”排气再循环（EGR）阀（1.6升）安装在后气缸盖上，靠近点火线圈“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”排气再循环（EGR）阀（1.8升）安装在后气缸盖上，靠近点火线圈“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”附加电源插座在地板控制台前面，在前烟灰盒下面-“电源插座”中“电源插座连接器端视图”折叠后视镜装置在仪表板舱下，靠近铰链柱螺栓-“车门”中“电动车门系统连接器端视图”前雾灯安装在前保险杠蒙皮上-“照明系统”中“照明系统连接器端视图”喷油器发动机左侧顶部“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”燃油泵在燃油箱中“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”发电机安装在发动机前侧右边-发动机电气控制中发动机电气连接器端视图玻璃天线位于后车窗-“静止车窗”中“静止车窗连接器端视图”危险警告灯开关位于仪表板中心，在各出风口中心之间“电路系统”中“线束布线视图”“照明系统”中“照明系统连接器端视图”前照灯车辆前部-“照明系统”中“照明系统连接器端视图”前照灯开关多功能操纵杆部分-“照明系统”中“照明系统连接器端视图”前照灯高度调节开关驾驶员仪表板侧，出风口下-“照明系统”中“照明系统连接器端视图”加热氧传感器1（HO2S1）位于排气歧管内“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”加热氧传感器2（HO2S2）位于排气管内“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”保持模式开关在地板控制台中-127476在“Aisin自动变速器”中连接器端视图8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图发动机罩接触开关在散热器上支架的左侧-“ABS”中“ABS连接器端视图”喇叭位于发动机室左侧内，冷却风扇左侧-“喇叭”中“喇叭连接器端视图”HVAC控制位于仪表板中心-“手动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”或“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”怠速空气控制（IAC）阀安装在节气门体上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制部件连接器端视图”点火开关位于转向柱右侧-“发动机电气控制”中“发动机电气连接器端视图”内部温度传感器位于仪表板中心的后面-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”仪表组在仪表板内，驾驶员前面-“仪表板、计量仪表和控制台”中的“仪表板、计量仪表和控制台连接器端视图”进气温度（IAT）传感器（1.6升）安装在进气歧管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”进气温度(IAT)传感器（1.8升）安装在空气进气管上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”进气马达位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”钥匙未拔提醒开关位于转向柱内，点火开关部分-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”爆震传感器位于发动机罩左侧下部，靠近起动机“1.6升发动机控制”中“发动机控制部件视图”“1.8升发动机控制”中“发动机控制部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”牌照灯位于后箱门中心“电路系统”中“线束布线视图”“照明系统”中“照明系统连接器端视图”灯开关多功能操纵杆部分-“照明系统”中“照明系统连接器端视图”主节气门进气执行器节气门体部分“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”进气歧管绝对压力（MAP）传感器（1.6升）位于发动机室后部，在前罩板上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图进气歧管绝对压力（MAP）传感器（1.8升）安装在进气歧管上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”阅读灯安装在车顶篷衬层上-“车顶”中“电动车顶系统连接器端视图”后视镜控制开关位于驾驶员座车门板上前角-“车门”中“电动车门系统连接器端视图”模式马达位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”氧气传感器（1.6升）安装在排气歧管管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”供油连接器位于发动机室内部左侧，靠近保险丝盒“电路系统”中“线束布线视图”“ABS”中“ABS连接器端视图”氧气(O2)传感器（1.8升）安装在排气歧管上“1.8升发动机控制系统”中“发动机控制系统部件视图”“1.8升发动机控制系统”中“发动机控制系统连接器端视图”驻车空档位置（PNP）开关位于变速器上125657在“Aisin自动变速器”中分解视图127476在“Aisin自动变速器”中连接器端视图驻车位置按钮在地板控制台的换档杆部分-“换档锁死控制”中“自动变速器换档锁死控制连接器端视图”乘客气囊在仪表板内，乘客座椅的前面“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”电动车窗单元外后视镜部分-“车门”中“电动车门系统连接器端视图”高功率晶体模组位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”电动后视镜马达在车门板内-“车门”中“电动车门系统连接器端视图”电动车窗开关位于前门板中心-“车门”中“电动车门系统连接器端视图”PRNDL照明位于地板控制台内，靠近地板换档器-“照明系统”中“照明系统连接器端视图”收音机位于仪表板中心内-“音响娱乐系统中”的“音响娱乐系统连接器端视图”雨水传感器前风窗玻璃中心顶部，在车内后视镜后面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”遥控门锁接收器（RCDLR）位于地板控制台后部-“防盗系统”中“防盗系统连接器端视图”倒车灯开关在手动变速器上“手动变速器D-16”中“手动变速器部件视图”“照明系统”中“照明系统连接器端视图”乘客室灯安装在车顶篷衬层上-“照明系统”中“照明系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图车内照明灯天窗开关安装在车顶篷衬层上-“照明系统”中“照明系统连接器端视图”安全带开关在驾驶员座椅安全带扣环-“安全带”中“安全带连接器端视图”传感和诊断模块（SDM）位于地板控制台后部“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧气囊在前侧座椅外部的膝垫上“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧气囊传感器在中间支柱上“附加充气保护装置”中“附加充气保护装置部件视图”“附加充气保护装置”中“附加充气保护装置连接器端视图”侧转向信号灯安装在前翼子板上-“照明系统”中“照明系统连接器端视图”报警器在洗涤液储液罐上面，在左前轮的前面，在挡泥板后面-“ABS”中“ABS连接器端视图”前端扬声器安装在前车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”后扬声器安装在后车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”车速传感动力转向(SSPS)线圈在动力转向泵压力出口-可变作用力转向系统中转向控制系统连接器端视图车速传感动力转向(SSPS)模块在仪表板舱后面-“可变作用力转向系统”中“转向控制系统连接器端视图”数据显示在驾驶员座车门的门锁旋钮底部处-“ABS”中“ABS连接器端视图”方向盘传感器在转向柱的底部-“可变作用力转向系统”中“转向控制系统连接器端视图”天窗模块在天窗上-“车顶”中“电动车顶系统连接器端视图”阳光传感器位于仪表盘顶部中心，在前风窗玻璃底部-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”尾灯车辆的后部-“照明系统”中“照明系统连接器端视图”防盗控制模块位于转向柱内，点火开关处-“防盗系统”中“防盗系统连接器端视图”节气门位置（TP）传感器安装在节气门体上“1.8升发动机控制系统”中“发动机控制部件视图”“1.8升发动机控制系统”中“发动机控制连接器端视图”变速器控制模块在仪表板下面，靠近转向柱-127476在“Aisin自动变速器”中连接器端视图行李箱灯在后箱内部，行李架下面-“照明系统”中“照明系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图行李箱锁开关行李箱锁部分-“ABS”中“ABS连接器端视图”行李箱开启开关在驾驶员座的车门板上，扬声器上面-“ABS”中“ABS连接器端视图”前高频扬声器安装在前门板上-“音响娱乐系统中”的“音响娱乐系统连接器端视图”后高频扬声器安装在后车门板-“音响娱乐系统中”的“音响娱乐系统连接器端视图”可变几何形状进气电磁阀(VGIS)安装在进气歧管上“1.6升发动机控制系统”中“发动机控制系统连接器端视图”“1.6升发动机控制系统”中“发动机控制系统连接器端视图”车速传感器（VSS）－手动变速器在变速器的顶部“手动变速器D-16”中“手动变速器部件视图”“1.6升发动机控制”中“发动机控制连接器端视图”“1.8升发动机控制”中“发动机控制连接器端视图”洗涤器泵在洗涤液储液罐上面，在左前轮的前面，在挡泥板后面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”水传感器位于仪表板舱后面，在暖风、通风与空调系统模块上-“自动暖风、通风与空调系统”中“暖风、通风与空调系统连接器端视图”车轮速度传感器车轮轮毂部分“ABS”中“ABS部件视图”“ABS”中“ABS连接器端视图”刮水器马达在前罩板上，在左侧进风口格栅下面-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”刮水器开关位于转向柱的右侧-“刮水器/洗涤器系统”中“刮水器/洗涤器系统连接器端视图”8.19.3.1主要电器部件列表（续）名称位置定位视图连接器端视图。
11.5.1.1音响主机视图及各PIN功能说明
1. 主视图及按键说明
2. 后视图
3. 连接器端视图
天线连接器
DVD 连接
连接器零件信息
针 导线颜色
电路编号
功能
1 - - AM/ FM 天线插座(+) 2
-
-
AM/ FM 天线插座(-)
连接器零件信息
针导线颜色电路编号功能
1 灰色- 天线信号
2 黄色- 附件电源
3-4 - - 未用
5 浅蓝色- 右后扬声器（－）
6 黄色- 左后扬声器（－）
7 深绿色- 右前扬声器（－）
8 灰色- 左前扬声器（－）
9 棕色/ 白色- 照明灯（＋）
10 橙色- 蓄电池主电压
11 深蓝色- 音响控制信号（－）
12 黑色/ 白色- 音响控制信号（+）13-14 - - 未用
15 深蓝色- 右后扬声器（＋）
16 棕色- 左后扬声器（＋）
17 浅绿色- 右前扬声器（＋）
18 紫色- 左前扬声器（＋）
19 深绿色- 照明灯（－）
20 黑色/ 白色- 搭铁。
暖风、通风和空调系统 - 自动示意图和布线图部件定位图暖风、通风和空调系统部件视图发动机室左前侧447365B 图标(1)空调（A/C ）制冷剂压力传感器左侧仪表板图标(1)阳光传感器(C68)(2)空调控制模块(C68)(3)上出风口温度传感器(C68)U010205地板控制台图标(1)空调控制模板—辅助(C69U)空调箱总成（前）图标(1)模式（模式1）风门执行器(2)进新风执行器(3)前鼓风机马达(4)除霜（模式2）风门执行器(5)鼓风机马达电阻片(C67)鼓风机马达调速模块(C68)(6)下出风口温度传感器(C68)(7)温度风门执行器左后车厢图标(1)鼓风机马达—辅助空调系统(2)温度风门执行器—辅助空调系统(3)模式执行器—辅助空调系统(4)后空调继电器(5)后空调高速继电器(6)鼓风机马达电阻—辅助空调系统U010206前保险杆下部590176B 图标(1)环境气温传感器暖风、通风和空调系统接头端视图空调压缩机离合器线圈接头零件信息z12162017针导线颜色电路编号功能A 黑色1050接地B深绿59A/C 压缩机离合器电磁阀供电空调制冷剂压力传感器接头零件信息z12110192针导线颜色电路编号功能A 黑色2751空调压力传感器回路B 灰色27005伏参考电压C红色/黑色380空调（A/C ）制冷剂压力传感器信号280759258299环境气温传感器接头零件信息z12052641针导线颜色电路编号功能A 浅绿/黑色735外界环境温度传感器信号B黑色1550接地辅助（后）鼓风机马达接头零件信息z12033769针导线颜色电路编号功能A 黑色350T 接地B橙色1052E供电35437523591辅助（后）鼓风机马达电阻片辅助（后）模式风门执行器J12接头零件信息z12064993针导线颜色电路编号功能5黄色1318正转6深蓝色953反转8灰色597B供电9灰色/黑色695反馈10黑色1791B接地280764辅助（后）温度阀执行器接头零件信息z12064993针导线颜色电路编号功能5白色/黑色1236正转6浅蓝色954反转8灰色597A供电9深蓝色1646反馈10黑色1791A接地鼓风机（前）马达调速模块280764电动进气执行器接头零件信息z12064993针导线颜色电路编号功能5深绿色1614正传6褐色957反转8灰色596E供电9紫色1838反馈10黄色1798C接地温度风门执行器接头零件信息z12064993针导线颜色电路编号功能5深蓝色1199正传6深绿色956反转8灰色596B供电9浅蓝色733反馈10橙色1798B接地280764280764模式风门执行器1接头零件信息z 12064993针导线颜色电路编号功能5褐色2273正传6黄色951反转8灰色598B供电9浅绿色2275反馈10黄色1779B接地模式风门执行器2接头零件信息z12064993针导线颜色电路编号功能5白色119正传6黑色952反转8灰色598C供电9浅绿色/黑色2276反馈10黄色1779C接地280764280764C68空调控制头(前)接头J1C68空调控制头（前）接头J2C69U空调控制头（后）接头J14接头零件信息z12064978针导线颜色电路编号功能1黑色150C接地2灰色908变光输入3－-－4橙色1040供电5浅绿色2271class 26粉红色739点火40427诊断信息和程序故障诊断仪输出控制暖风、通风和空调系统控制模块故障诊断仪输出控制故障诊断仪输出控制附加菜单选择说明空调系统请求输出控制当选择ON（开）时，暖风、通风和空调系统控制模块发出一个空调系统请求信号，打开空调压缩机。
保险丝盒－仪表板保险丝盒－仪表板保险丝 额定电流/电源 电路F1 10安培 IGN 1 传感和诊断模块F2 10安培 IGN 1 变速器控制模块，电子控制模块，发电机，可变几何形状进气系统（VGIS ）、车速传感器 F3 15安培 IGN 1 危险警告灯开关F4 10安培 IGN 1 仪表组，日间行车灯模块，蜂鸣器铃，制动开关，速度传感动力转向模块，空调控制开关 F5 未使用 － －F6 10安培 IGN 2 空调压缩机继电器，除雾继电器，电动车窗继电器，前照灯继电器F7 20安培 IGN 2 鼓风机继电器，空调控制开关，暖风、通风与空调系统 F8 15安培 IGN 2 电动后视镜开关，折叠式后视镜，天窗模块 F9 25安培 IGN 1 刮水器马达，刮水器开关，雨水传感器装置－RHD F10 - 备用 -F1110安IGN 1电子制动控制模块，供油连接器、巡航控制模块保险丝盒－发动机舱附加培F12 10安培IGN 1 阻断器，防盗控制装置，雨水传感器装置-LHD F13 10安培 B+ 变速器控制模块 F14 15安培 B+ 危险警告灯开关 F15 15安培 B+ 防盗控制装置 F16 10安培 B+ 数据链接插头 F17 10安培 ACC （附件） 时钟，收音机 F18 15安培 ACC 附加电源插座 F19 15安培 ACC 点烟器F20 10安培 IGN 1 倒车灯开关，驻车空档位置开关 F21 15安培 B+ 后雾灯继电器，巡航控制开关F22 15安培 B+ 时钟，暖风、通风与空调系统，空调控制开关 F23 15安培 B+ 收音机F2410安培B+阻断器（1.6升和1.8升）保险丝 额定电流/电源电路 EF1B 20安培 B+ EF2B 30安培 B+ EF3B 30安培 B+ EF4B30安培B+EF5B 10安培B+EF6B 10安培B+连接器部件信息引脚导线颜色电路号功能ARD（红色）904蓄电池正极电压BYE（黄色）6 蓄电池正极电压CYE（黄色） 5 蓄电池正极电压DOG（橙色）935蓄电池正极电压EOG（橙色）922 蓄电池正极电压FRD（红色）926 蓄电池正极电压GRD（红色）924蓄电池正极电压HRD（红色）240 蓄电池正极电压。
9.3.3.2 安全气囊系统连接器端视图
安全气囊系统仪表板模块
安全气囊系统传感和诊断模块(SDM)
连接器零件信息
l FC 160201704 l
2路连接器（黄色） 针脚
导线颜色 电路编号 功能 1
WH/BK （白色/黑色） 1403 仪表板模块－高电平控制 2
GN/WH （绿色/白色） 1404 仪表板－低电平控制
连接器零件信息
l 24路（黑色） 针脚
导线颜色 电路编号 功能 1
L-BU （浅蓝色） － 安全气囊系统串行数据 2
－ － 未用 3
－ － 未用 4
－ － 未用 5
－ － 未用 6
－ － 未用 7
L-GN （浅绿色） － 接地 8 WH （白色） － 驾驶员侧安全带开关信号
9-10 －－未用11 －－未用
12
PK
（黑色）
－点火1电压
13 －－未用
14
BN/WH
（棕色/白色）
－驾驶员侧安全带提醒警告灯信号
15 －－方向盘模块－低电平控制
16 －－方向盘模块－高电平控制
17 －－仪表板模块－高电平控制
18 －－仪表板模块－低电平控制
19 －－未用
20 －－未用
21 －－未用
22 －－未用
23
BK
（黑色）
－接地
24
BN
（棕色）
－气囊指示灯控制。

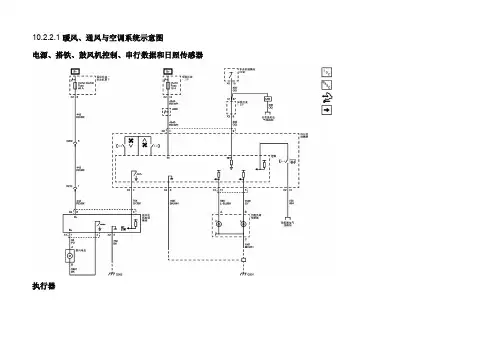

10.2.2.1 暖风、通风与空调系统示意图电源、搭铁、鼓风机控制、串行数据和日照传感器执行器传感器压缩机控制装置后暖风、通风与空调系统10.3.2.1 暖风、通风与空调系统示意图电源、搭铁、鼓风机控制和子系统参考执行器压缩机控制和温度传感器后暖风、通风与空调系统11.1.2.1 数据通信示意图低速 GMLAN高速 GMLAN通信启用和线性互联网总线 (LIN)11.1.2.2 车身控制系统示意图电源、搭铁和电源分布和电源模式的参考子系统参考（第 1 页，共 3 页）子系统参考（第 2 页，共 3 页）子系统参考（第 3 页，共 3 页）11.2.2.1 点烟器/电源插座示意图直流电源交流电源 (KV1)11.3.2.1 线束布线图车身线束布线- 左后乘客舱图标(1) JX405(2) X405前地板控制台线束布线图标(1) J371（不带KA1 或ULD）(2) X240(3) X340(4) J377(5) J373(6) J379（不带ULD）(7) J375方向盘线束布线图标(1) J297(2) J295 (UK3)(3) J291 (UK3)仪表板线束布线–发动机舱图标(1) 仪表板(2) X111转向柱线束布线图标(1) 转向柱总成(2) J293(3) J271(4) J253(5) X201(6) X211驾驶员车门线束布线图标(1) J577（不带AXE）(2) X553(3) X500(4) J555(5) J575(6) X555车顶控制台线束布线图标(1) X343(2) J328(3) J364 (C3U)左后车门线束布线图标(1) J711(2) X700乘客车门线束布线图标(1) X666(2) J602(3) J600（不带AXE）(4) J666（不带AXE）(5) J602(6) X664(7) X600右后车门线束布线图标(1) X800(2) J800发动机线束接头布线–后图标(1) J117（TSH 或T26）(2) J112(3) J141(4) J143(5) J132(6) J133(7) J140(8) J131(9) J144发动机线束接头布线–前图标(1) J134(2) J143(3) J133(4) J132(5) J117（TSH 或T26）驾驶员座椅线束布线(AG3)图标(1) J357（KA1 或KB6）(2) J355 (A45)(3) J353 (KA1)(4) J354 (AG3)(5) X315(6) X333(7) J358 (KB6)(8) J359 (KB6)(9) J350 (AG3)驾驶员座椅线束布线（不带AG3）图标(1) J355 (AH5)(2) J353 (KA1)(3) J357 (KA1)(4) X315(5) X333乘客座椅线束布线图标(1) X314(2) J342（KA1 不带A45）(3) J344（AAQ 或KB6）(4) J346 (AAQ)(5) X332(6) J349 (KB6)(7) J347 (KB6)车身线束布线–右后乘客舱图标(1) X452(2) X420(3) X422车身线束布线–前排乘客图标(1) X202(2) X340(3) X200(4) X600(5) X252(6) J323(7) X314(8) X324(9) X332(10) J325 (KB6)(11) J308(12) J304(13) X800(14) J313(15) X325 (UE1)(16) X325(17) X700(18) J333(19) J319(20) J321（DD8 带UVC）(21) X305(22) J315（C25 不带X88）(23) X333(24) X315(25) X209 (V92)(26) X500(27) J302(28) J311(29) J320 (V92)(30) JX205后保险杠线束布线图标(1) X440（UD7 或X88）(2) J444 (UD7)(3) J440 (UD7)尾灯线束布线(X88)图标(1) X451(2) J493(3) J495(4) J490(5) J488(6) X450前蒙皮线束布线(X88)图标(1) X151(2) X150(3) X122(4) J120(5) J122(6) X123车顶内衬线束布线图标(1) X398 (C3U)(2) J326(3) J339(4) J348(5) X420(6) X422(7) X216 (U42)(8) X343后排第 2 排座椅区域地板线束布线图标(1) X324(2) 直插式保险丝OnStar (UE1)(3) X325 (UE1)仪表板线束布线–乘客舱图标(1) X203(2) J216(3) JX205(4) J219（U42 或UQS）(5) X216 (U42)(6) J273 (RCA)(7) J215(8) J213(9) J202(10) J206 (CJ2)(11) X252(12) X200(13) X214(14) X240(15) X202(16) J208(17) J214(18) J211(19) J220(20) X201(21) J221(22) J251(23) X205前端照明灯线束布线图标(1) J122(2) J120(3) J126 (Z88)(4) X120(5) X151(6) X107 (W49)(7) X108 (W49)(8) J121（W49 带TSH 或T26）(9) J123（W49 带TSH 或T26）(10) X150雾灯加长件线束布线图标(1) 前保险杠蒙皮(2) J104（不带X88）(3) X108 (W49)(4) X107 (W49)(5) J113（不带X88）车身线束布线–靠近举升门图标(1) X901(2) X903(3) X450（W49 或X88）(4) X442 (V92)(5) X405(6) X440（UD7 或X88）(7) X451（W49 或X88）举升门线束布线图标(1) X903(2) X902 (UVC)(3) X901(4) X911(5) X931（W49 或Z88）(6) J911 (Z88)(7) J915(8) X940(9) J905 (TB5)(10) X933(11) J907 (TB5)(12) J913(13) X920（W49 或Z88）(14) J903 (Z88)发动机舱线束布线图标(1) X100(2) X161(3) X160(4) X111(5) J115（TSH 或T26）11.3.2.2 电气示意图符号 电压指示灯一般图标符号说明蓄电池电压点火开关 – OFF 位置点火开关 – Accessory 位置点火开关 – Run 位置点火开关 – Start 位置 符号说明主要部件列表图标示意图上的图标用于链接至“主要电气部件列表”。
