聚合物的化学反应聚合物的化学反应

聚合物的化学反应第九章聚合物的化学反应聚合物化学反应的特征大分子基团的活性大分子上的基团的活性一般小于低分子，并且受到基团所处的宏观（物理）、微观（化学）因素的影响。

物理因素对基团活性的影响1、结晶度药剂难以渗入晶区，反应多限于表面。

反应多在非晶区进行。

必要时可溶胀破坏晶区。

2、相态在均相溶液，非均相气固态下的反应的结果差别很大。

3、溶解度无规线团中，局部的高分子基团浓度大。

化学因素对基团活性的影响1、几率效应当聚合物相邻侧基作无规成对反应时，由于相邻基团按几率反应，中间往往留有未反应的孤立单个基团，最高转化程度因而受到限制。

2、邻近基团效应高分子中原有基团或反应后形成的新基团的位阻效应和电子效应，以及试剂的静电作用，均可能影响到邻近基团的活性和基团的转化程度。

位阻效应——影响转化率静电相斥——令反应减速静电相吸——令反应增速有利于形成5、6元环中间体——反应加速聚合物的基团反应聚二烯烃的加成反应二烯类橡胶中含有双键，可以进行加成。

1、加氢能提高橡胶的耐候性。

2、氯化和氢氯化在四氯化碳溶液中与氯反应。

能提高耐溶剂性、提高对水气的阻透性聚烯烃和聚氯乙烯的氯化氯化聚乙稀属于连锁机理。

氯气吸收紫外光光子后，均裂形成氯自由基。

向高分子链进攻，夺取氢后，留下链自由基。

氯形成氯化氢。

链自由基成为活性种，引发氯分子，连锁机理。

氯化聚乙烯CPE可是弹性体，阻燃，可用作聚氯乙烯抗冲击改性剂。

聚丙烯也可氯化。

聚氯乙烯也可氯化，提高耐热性、耐候、耐腐蚀、阻燃。

可用于热水管、化工设备等。

聚醋酸乙烯酯的醇解聚醋酸乙烯酯用甲醇醇解生成聚乙烯醇。

不同用途对醇解度DH 有要求。

若分子内缩醛，形成六元环，由于几率效应，不能完全转化。

聚丙烯酸酯类的基团反应丙烯腈——水解——丙烯酰胺——水解——丙烯酸可用于锅炉水的防垢，和水处理的絮凝。

可经霍夫曼反应生成聚乙烯胺。

苯环侧基的取代反应烷基化、氯化、磺化、氯甲基化、硝化。

苯乙烯——发烟硫酸——阳离子交换树脂苯乙烯——氯代二甲基醚——氯甲基——季铵基团——阴离子交换树脂环化反应提高聚合物的刚性，丙烯腈——200~300℃预氧化——800~1900℃炭化——2500℃石墨化——碳纤维聚二烯烃环氧化，用作涂料和增强塑料。

第八章聚合物的化学反应重点、难点指导一、重要术语和概念概率效应、功能高分子、离子交换树脂、高分子试剂、接枝、嵌段、扩链、遥爪聚合物、老化、降解、解聚、燃烧性能、氧化指数二、难点概率效应、邻近基团效应1、聚合物化学反应的特点及影晌因素聚合物化学反应系指以聚合物为反应的化学反应。

聚合物化学反应可分为三类：聚合度不变的反应(如侧基反应)；聚合度增加的反应(如接枝、扩链、嵌段和交联等)；聚合度减小的反应(如降解、解聚、分解和文化等)。

(1)特点：反应复杂，产物多样．不均匀。

(2)影响因素①聚合韧聚集态的影响：处于结晶态的聚合物几乎不能参加化学反应，因为结晶区聚合物分子链间作用力强，链段堆砌十分致密，化学试剂不易扩散进去，难于产生化学反应。

②邻近基团位阻的影响：聚合物分子镊上参加化学反应的基团邻近体积较大的基团时由于位阻效应而使低分子反应物难于接近反应部位，而无法继续进行反应。

③邻近基团的静电效应：当聚合物化学反应涉及酸碱催化过程，或者有离子态反应物参与反应，或者有离子态基团生成时，在化学反应进行到后朗，未反应基团的进一步反应往往会受到邻近带电荷基因的静电作用而改变速率。

④构型的影响：具有不同立构异构体的聚合物参加的化学反应中，反应速率不相同。

⑤基团的隔离作用或“孤立化”：在聚合物化学反应中．如果参加反应的聚合物官能团必须是两个或两个以上．当反应进行到后期，当一个官能团的周围已经没有能够与之协同反应的第二个官能团，则这个官能团就好做“隔离”或“孤立”起来而无法继续进行反应。

⑥相容性的影响。

总之，影响聚合物化学反应的因素多种多样。

研究聚合物肋化学反应需综合考虑。

2、聚合废不变的反应—聚合物侧基反应聚合物侧基反应是大分子链上除端基以外的原子或原子团所进行的化学反应。

侧基反应是对聚合物进行化学改性的重要手段，同时也是制备那些无法由单体直接聚合得到或者对应单体无法稳定存在的聚合物的唯一方法。

3、聚合度增大的化学反应—接枝、扩链、交联(1)接枝：即在聚合物主链上引入一定数量与主链结构相同或不同文链的过程。

第八章聚合物的化学反应一、课程主要内容本章研究聚合物化学反应的意义和聚合物的化学反应。

聚合物的化学反应包括：聚合度相似的化学反应；聚合度变大的化学反应和聚合度变小的化学反应。

通过学习第八章，掌握聚合物可能发生的聚合反应，以便对聚合物进行改性；了解聚合物老化的原因和防止聚合物老化的方法。

二、试题与答案本章有基本概念题、填空题、选择填空题和简答题。

㈠基本概念题1.聚合物的化学反应：天然聚合物或由单体经聚合反应合成的聚合物为一级聚合物，若其侧基或端基为反应性基团，则在适当的条件下可发生化学反应，从而形成新的聚合物（为二级聚合物），由一级聚合物变为二级聚合物的化学反应，谓之。

2.聚合度相似的化学反应：如果聚合物的化学反应是发生在侧基官能团上，很显然这种化学反应不涉及聚合物的聚合度，反应前后聚合度不变（或相似），将这种聚合物的化学反应称为聚合度相似的化学反应。

3.聚合度变大的化学反应：如果聚合物的化学反应是交联、嵌段或接枝等，使聚合物的聚合度变大，将这种聚合物的化学反应称为聚合度变大的化学反应。

4.聚合度变小的化学反应：如果聚合物的化学反应是降解（热降解、化学降解等）很显然这种化学反应使聚合物的聚合度变小，将这种聚合物的化学反应称为聚合度变小的化学反应。

5.聚合物的老化：聚合物在使用或贮存过程中，由于环境的影响，性能变坏、强度和弹性降低、颜色变暗、发脆或发粘等现象叫聚合物的老化。

6.聚合物的无规降解：聚合物在热的作用下，大分子链发生任意断裂，使聚合度降低，形成低聚体，但单体收率很低（一般小于3%），这种热降解称为无规降解。

7.聚合物的解聚：聚合物在热的作用下发生热降解，但降解反应是从链的末端开始，降解结果变为单体，单体收率可达90%~100%，这种热降解叫解聚。

8.聚合物的侧链断裂：聚氯乙烯和聚偏二氯乙烯加热时易着色，起初变黄，然后变棕，最后变为暗棕或黑色，同时有氯化氢放出。

这一过程是链锁反应，连续脱氯化氢的结果使分子链形成大n键或交联，这种热降解称为侧链断裂。

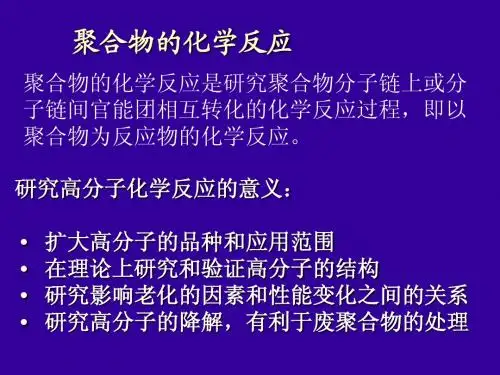

第七章聚合物化学反应一、名称解释1. 聚合物化学反应：研究聚合物分子链上或分子链间官能团相互转化的化学反应过程。

聚合物的化学反应根据聚合物的聚合度和基团的变化（侧基和端基）可分为相似转变、聚合物变大的反应及聚合物变小的反应。

2. 功能高分子：是指具有传递、转换或储存物质、能量可信息的高分子，其结构特征是聚合物上带有特殊功能基团，其中聚合物部份起着载体的作用，不参与化学反应。

按功能的不同，可分为化学功能高分子、物理功能高分子和生物功能高分子。

3. 高分子试剂：也叫反应性高分子，即高分子试剂上的基团起着化学试剂的作用，它是各类高分子的化学试剂的总称。

4. 高分子催化剂：将能起催化剂作用的基团接到高分子母体上，高分子本身不发生变化，但能起催化低分子反应。

这种催化剂称作高分子催化剂，5. 低分子基质：低分子反应物中的特定基团与保护试剂作用后受到保护不再参与主反应，这种受到保护的低分子反应物称作低分子基质。

6. 高分子基质：将要准备反应的低分子化合物以共价键形式结合到聚合物载体上，得到高分子基质。

7. 接枝：通过化学反应，在某些聚合物主链上接上结构、组成不同的支链，这一过程称为接枝，形成的产物称为接枝共聚物。

8. 嵌段：形成嵌段共聚物的过程。

9. 扩链：分子量不高的聚合物，通过适当的方法，使多个大分子连接在一起，分子量因而增大的过程称为扩链。

10. 交联：聚合物在光、热、辐射、或交联剂作用下，分子链间形成共价键，产生凝胶或不溶物，这一过程称为交联。

交联有化学交联和物理交联。

交联的最终目的是提高聚合物的性能。

如橡胶的硫化等。

11. 交联剂：使聚合物交联的试剂。

12. 降解：降解是聚合度分子量变小的化学反应的总称。

它是高分子链在机械力、热、超声波、光、氧、水、化学药品、微生物等作用下，发生解聚、无规断链及低分子物脱除等反应。

13. 老化：聚合物及其制品在加工、贮存及使用过程中，物理化学性质及力学性能逐步变坏，这种现象称老化。
