建筑工程施工强制性条文检查记录(电气工程)

建筑电气工程施工质量验收规范中的强制性条文（总计17条）第1条：3.1.5高压的电气设备、布线系统以及继电保护系统必须交接试验合格。

条文说明：本条与本规范修订前一致,是原规范的强制性条文.交接试验包括高压的电气设备、高压的布线系统以及继电保护系统。

继电保护系统包括二次接线部分。

高压的电气设备、布线系统以及继电保护系统，在建筑电气工程中是电力供应的高压终端，在投入运行前必须做交接试验。

值得注意的是，由于技术进步设备制造技术标准更新、进口设备的引进，交接试验标准也会随着修订完善，应密切注意试验标准的更新，并应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。

第2条：3.1.7电气设备的外露可导电部分应单独与保护导体相连接，不得串联连接，连接导体的材质、截面积应符合设计要求。

保护导体：由保护联结导体、保护接地导体和接地导体组成，起安全保护作用的导体。

接地导体：在布线系统、电气装置或用电设备的给定点与接地极或接地网之间，提供导电通路或部分导电通路的导体。

条文说明：本条是在原规范强制性条文的基础上进行了文字修改，其要求与原规范是一致的。

电气设备的外露可导电部分应与保护导体单独连接，也就是要求与保护导体直接连接，本规范所涉及的电气设备的外露可导电部分与保护导体的连接均应符合本条规定。

要求电气设备的外露可导电部分单独与保护导体连接是确保电气设备安全运行的条件，需要强调的是，单独连接也就是要求不得串联连接，而是要求与保护导体干线连接。

施工时应首先确认与电气设备连接的保护导体应为保护导体干线，在建筑物设备层等电气设备集中的场所，有可能选用断面为矩形的钢或铜母线做接地干线，可在其上钻孔后，将每个电气设备的接地线与钢或铜母线接地干线直接连接，电气设备移位或维修拆卸都不会使钢或铜母线接地干线中断电气连通。

同样情况，建筑工程的每一个插座（灯具）回路的保护接地导体（PE）在插座（灯具）接线盒内业不应剪断与插座（灯具）连接，当然末端插座（灯具）的保护接地导体（PE）连接时是要剪断的。

建筑工程施工强制性条文检查记录基本要求受检地区： 时间： 年 月 日“判定”填写说明：． 表示符合强制性标准； 表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定； 表示违反强制性标准； 表示严重违反强制性标准。

．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

地基基础受检地区： 时间： 年 月 日“判定”填写说明：． 表示符合强制性标准； 表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定 表示违反强制性标准； 表示严重违反强制性标准。

．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

混凝土结构工程受检地区： 时间： 年 月 日“判定”填写说明：． 表示符合强制性标准； 表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定 表示违反强制性标准； 表示严重违反强制性标准。

．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

钢结构工程受检地区： 时间： 年 月 日“判定”填写说明：． 表示符合强制性标准； 表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定 表示违反强制性标准； 表示严重违反强制性标准。

．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

砌体结构工程受检地区： 时间： 年 月 日“判定”填写说明：． 表示符合强制性标准； 表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定 表示违反强制性标准； 表示严重违反强制性标准。

．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

木结构工程受检地区： 时间： 年 月 日“判定”填写说明：． 表示符合强制性标准； 表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定 表示违反强制性标准； 表示严重违反强制性标准。

．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

防水工程受检地区： 时间： 年 月 日“判定”填写说明：． 表示符合强制性标准； 表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定 表示违反强制性标准； 表示严重违反强制性标准。

兴泰晟东鹏博大屋顶4.61MW分布式光伏项目强制性条文检查实施计划（检查记录表、汇总表）常州正衡电力工程监理有限公司2017年6月批准：审核：编制：前言电力工程建设执行强制性条文，是贯彻落实《建设工程质量管理条例》、《建设工程安全生产管理条例》、《建设工程勘测设计管理条例》等法律法规的具体体现，是工程建设过程中应强制执行的技术法规，是从源头上、技术上保证该工程安全与质量的关键所在。

贯彻工程建设标准强制性条文要认真执行《电力建设施工质量验收阶段监督管理国家强制性工作标准》，以确保工程建设的质量与安全。

目录一、编制的目的 (1)二、适用范围 (1)三、编制依据 (1)四、执行计划 (2)4.1 组织机构 (2)4.2 职责 (2)五、建立必要的管理制度 (2)5.1 学习培训制度 (2)六、检查计划 (4)6.1 施工强条实施计划表 (4)6.2 施工强条执行检查表 (6)七、强制性条文流程： (17)一、编制的目的为了在本工程建设过程中，强化贯彻执行国家质量安全法律法规和强制性技术标准的执行力度，确保工程建设的质量和安全，实现工程创优达标和国优工程的目标，促进各专业严格贯彻和认真执行强条的具体落实，特编订本实施检查计划。

二、适用范围本计划适用于兴泰晟东鹏博大屋顶4.61MW分布式光伏项目三、编制依据1)《建设工程质量管理条例》(国务院令第279号)2)《建设工程安全生产管理条例》(国务院令第393号)3)《生产安全事故报告和调查处理条例》(国务院令第493号)4)《特种设备安全监察条例》(国务院令第373号)5)《电气装置安装工程接地装置施工及验收规范》GB 50170—20066)《关于开展电力工程建设标准强制性条文实施情况检查的通知》（国家电监会办公厅、建设部办公厅电输（2006）8号）7) 《输变电工程建设标准强制性条文实施管理规程》国家电网科〔2009〕642 号8）《电力建设工程质量监督检查大纲》（火电、送变电部分2005）9）《实施工程建设强制性标准监督规定》（建设部令第81号2000年8月25日）10）《电力建设安全工作规程》（第一部分：火力发电厂DL5009.1-2002）11)《工程建设标准强制性条文》电力工程部分2011版12)《工程建设标准强制性条文》房屋建筑部分2013版13）《电气装置安装工程质量及评定规程》DL/T5161.1-5161.17-200914）国家及行业有关电力工程建设的技术与管理方面的规范、规程、标准。

断路器施工强制性条文执行记录表表号：5-B-1 编号：
电力变压器施工强制性条文执行记录表表号：5-B-2 编号：
电缆施工强制性条文执行记录表表号：5-B-3 编号：
表号：5-B-4 编号：1/2
表号：5-B-4 编号：2/2
重要设备和设备构架施工强制性条文执行记录表表号：5-B-5 编号：
电气装置本体接地施工强制性条文执行记录表表号：5-B-6 编号：
配电装置接地施工强制性条文执行记录表表号：5-B-7 编号：
旋转电机施工强制性条文执行记录表表号：5-B-8 编号：
盘、柜安装施工强制性条文执行记录表表号：5-B-9 编号：
起重机接地施工强制性条文执行记录表表号：5-B-10 编号：
表号：5-B-11 编号：（1/2）
表号：5-B-11 编号：（2/2）
交流电机试验强制性条文执行记录表表号：5-B-12 编号：
电抗器及消弧线圈试验强制性条文执行记录表表号：5-B-13 编号：
互感器试验强制性条文执行记录表表号：5-B-14 编号：
真空断路器试验强制性条文执行记录表表号：5-B-15 编号：
电力电缆线路试验强制性条文执行记录表
避雷器试验强制性条文执行记录表表号：5-B-17 编号：。

建筑工程施工强制性条文检查记录基本要求受检地区：时间：年月日DDDDDDDDDDDDDDD“判定”填写说明：1．A 表示符合强制性标准；B 表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定；c 表示违反强制性标准；D 表示严重违反强制性标准。

2．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

地基基础受检地区： 时间：年 月 日 DDDDDD D D D D DDD D D D D D D D D D DDDDDDDD“判定”填写说明：I ．B 表示符合强制性标准；C 表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定 D 表示违反强制性标准；D 表示严重违反强制性标准。

2．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

混凝土结构工程受检地区： 时间： 年 月 日DD D D D D D D D DD“判定”填写说明：I．B表示符合强制性标准；C表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定D表示违反强制性标准；D表示严重违反强制性标准。

2．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

钢结构工程受检地区：时间：年月日DDDDDDDD D D D D D DDDD “判定”填写说明：I．B表示符合强制性标准；C表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定D表示违反强制性标准；D表示严重违反强制性标准。

2．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

砌体结构工程受检地区：时间：年月日DDDDDDDDDDDDD D DD“判定”填写说明：I．B表示符合强制性标准；C表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定D表示违反强制性标准；D表示严重违反强制性标准。

2．由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

木结构工程受检地区：时间：年月日DDDDDD “判定”填写说明：I．B表示符合强制性标准；C表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定D表示违反强制性标准；D表示严重违反强制性标准。

编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《电气装置安装工程高压电器施工及验收规范》（GB 50147-2010）1 4.4.1（六氟化硫断路器）在验收时，应进行下列检查： 4 断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示应正确；辅助开关动作应正确可靠。

5 密度继电器的报警、闭锁值应符合规定，电气回路传动正确。

6 六氟化硫气体压力、泄漏率和含水量应符合现行国家标准《电气装置安装工程电气设备交接试验标准》(GB 50150)及产品技术文件的规定。

26.4.1 （真空断路器和高压开关柜）在验收时，应进行下列检查：3 真空断路器与操动机构联动应正常、无卡阻现象；分、合闸指示应正确；辅助开关动作应准确、可靠。

6 高压开关柜应具备防止电气误操作的“五防”功能。

项目总工：总监理工程师：编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB 50148-2010）15.3.1 互感器安装时应进行下列检查：5 气体绝缘的互感器应检查气体压力或密度符合产品技术文件的要求，密封检查合格后方可对互感器充SF6气体至额定压力，静置24h后进行SF6气体含水量测量并合格。

气体密度表、继电器必须经核对性检查合格。

25.3.6 互感器的下列各部位应可靠接地：1 分级绝缘的电压互感器，其一次绕组的接地引出端子；电容式电压互感器的接地应符合产品技术文件的要求。

2 电容型绝缘的电流互感器，其一次绕组末屏的引出端子、铁芯引出接地端子。

3 互感器的外壳。

4 电流互感器的备用二次绕组端子应先短路后接地。

5 倒装式电流互感器二次绕组的金属导管。

6 应保证工作接地点有两根与主接地网不同地点连接的接地引下线。

项目总工：总监理工程师：施电表3 封闭式组合电器安装强制性条文执行检查表编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《电气装置安装工程高压电器施工及验收规范》（GB 50147-2010）15.2.7 GIS元件的安装应在制造厂技术人员指导下按产品技术文件要求进行，并应符合下列要求：6 预充氮气的箱体应先经排氮，然后充干燥空气，箱体内空气中的氧气含量必须达到18%以上时，安装人员才允许进入内部进行检查或安装。

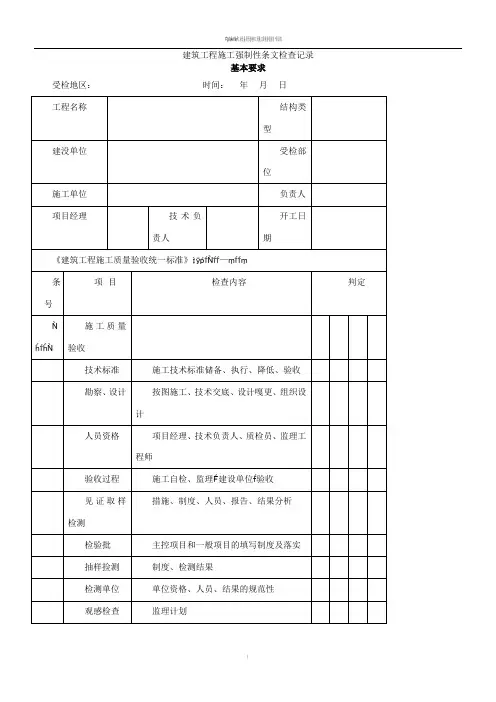

建筑工程施工强制性条文检查记录附录九建筑工程施工强制性条文检查记录附表9-1 基本要求受检地区：时间：年月日工程名称结构类型建设单位受检部位施工单位负责人项目经理技术负责人开工日期《建筑工程施工质量验收统一标准》（GB 50300－2002）条号项目检查内容判定3.0.3 施工质量验收 A B C D技术标准施工技术标准储备、执行、降低、验收 A B C D勘察、设计按图施工、技术交底、设计变更、组织设计 A B C D人员资格项目经理、技术负责人、质检员、监理工程师 A B C D验收过程施工自检、监理（建设单位）验收 A B C D 见证取样检测措施、制度、人员、报告、结果分析 A B C D 检验批主控项目和一般项目的填写制度及落实 A B C D抽样检测制度、检测结果 A B C D检测单位单位资格、人员、结果的规范性 A B C D观感检查监理计划 A B C D5.0.4 单位（子单位）分部（子分部）、控制资料、安全和功能检测、抽查结果、观感验收A B C D5.0.7 严禁验收加固、论证、判定 A B C D6.0.3 验收报告自检报告、检查程序 A B C D 6.0.4 工程验收监理（建设）单位验收程序、报告内容 A B C D 6.0.7 工程备案备案准备、时间 A B C D “判定”填定说明：1、A表示符合强制性标准；B表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定；C表示违反强制性标准；D表示违反强制性标准。

2、由多项内容组成为一条的强制性条文，取最低判定条文的判定。

附表9-2 地基基础受检地区：时间：年月日工程名称结构类型建设单位受检部位施工单位负责人项目经技术开工理负责人日期《建筑工程施工质量验收统一标准》（GB 50202－2002）条号项目检查内容判定4.1.5 单一地基地基强度和承载力，测试方法，数量 A B C D4.1.6 复合地基地基强度和承载力，测试方法，数量 A B C D5.1.3 打（压）入桩最终桩位偏差或斜桩的倾斜度、偏差范围，全数检查A B C D5.1.4 灌注桩最终桩位标高，桩底沉渣厚度及试件强度、偏差 A B C D 5.1.5 工程桩承载力水平承载力或竖向承载力，试验方法，数量 A B C D 7.1.3 土方开挖开挖的顺序、方法，设计工况，跟踪措施 A B C D7.1.7 基坑(槽)、管沟开挖基坑变形及周围建筑物的沉降或变形，变形监控措施A B C D 《湿陷性黄土地区建筑规范》（GBJ 25－90）5.1.1 湿陷性黄土施工设计要求、施工组织、施工措施、观察记录 A B C D 5.4.5 黄土湿陷施工措施、沉降和裂缝观测 A B C D《膨胀土地区建筑技术规范》（GBJ 112－87）4.1.3 施工用水用水措施、排水措施 A B C D《建筑基坑支护技术规范》（GBJ 120－99）3.7.2 基坑边界周围排水沟、降排水措施 A B C D 3.7.3 基坑周边严禁超堆荷载 A B C D 3.7.5 基坑开挖防止碰撞支护结构、工程桩或扰动基底原状土措施 A B C D《建筑边坡工程技术规范》（GB 50330－2002）15.1.2 土石方开挖后不稳定或欠稳定的边坡根据边坡的地质特征和可能发生的破坏等情况，采取自上而下、分段跳槽、及时支护的逆作法或部分分逆作法施工。

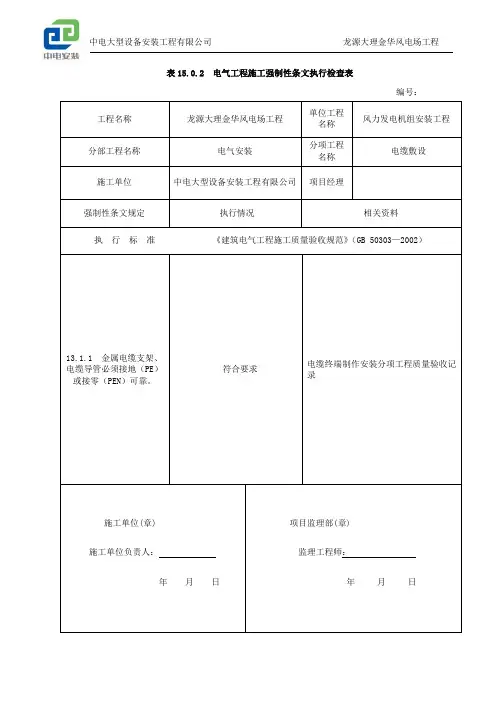

表15.0.2 电气工程施工强制性条文执行检查表编号： 工程名称龙源大理金华风电场工程单位工程名称 风力发电机组安装工程分部工程名称 电气安装 分项工程名称电缆敷设施工单位 中电大型设备安装工程有限公司 项目经理强制性条文规定执行情况相关资料执 行 标 准 《建筑电气工程施工质量验收规范》（GB 50303—2002）13.1.1 金属电缆支架、电缆导管必须接地（PE ）或接零（PEN ）可靠。

符合要求电缆终端制作安装分项工程质量验收记录施工单位(章)施工单位负责人：年 月 日项目监理部(章)监理工程师：年 月 日工程名称单位工程名称分部工程名称/ 分项工程名称 /施工单位中电大型设备安装工程有限公司项目经理序号强制性条文规定执行情况相关资料执行标准《电力建设安全工作规程（变电所部分）》（DL 5009.3—1997）1 3.1.3 施工单位的各级领导和工程技术人员必须熟悉并严格遵守本规程；施工人员必须熟悉和严格遵守本规程的有关规定并经考试合格方可上岗。

符合要求安全教育培训记录2 3.1.5 从事特种作业或第二工种的作业，必须按该工程的有关规定，经培训、考试合格并取得合格证，方可上岗。

符合要求特种作业人员上岗证书33.2.1.5 施工现场及其周围的悬崖、陡坎、深坑、高压带电区及危险场所等均应设防护设施及警告标志；坑、沟、孔洞等均应铺设与地面平齐的盖板或设可靠的围栏、挡板及警告标志。

危险处所夜间应设红灯示警。

符合要求施工安全措施施工单位(章)施工单位负责人：年月日项目监理部(章)监理工程师：年月日工程名称单位工程名称分部工程名称/ 分项工程名称 /施工单位中电大型设备安装工程有限公司项目经理序号强制性条文规定执行情况相关资料执行标准《电力建设安全工作规程（变电所部分）》（DL 5009.3—1997）13.2.1.5 施工现场及其周围的悬崖、陡坎、深坑、高压带电区及危险场所等均应设防护设施及警告标志；坑、沟、孔洞等均应铺设与地面平齐的盖板或设可靠的围栏、挡板及警告标志。

重庆500kV九盘变电站工程建设标准强制性条文监督检查计划（电气）重庆500kV九盘变电站监理项目部2011 年 12 月批准: 年月日审核: 年月日编写: 年月日重庆渝电工程监理咨询有限公司目录1.编制目的 (1)2.工程概况 (1)2.1 工程名称: (1)2.2 建设地点: (1)2.3工程规模: (1)2.4工程特点 (1)3.编制依据 (3)4.监理工作内容 (3)4.1施工准备阶段 (3)4.2施工阶段 (3)4.3竣工验收阶段 (4)5.基本规定 (4)5.1检查机构 (4)5.2检查周期 (4)5.3评价 (5)6.强制性条文执行流程 (6)7.强制性条文检查实施措施 (7)7.1强制性条文实施责任主体要求 (8)7.2强制性条文预防及纠正措施 (8)8.职责 (9)9.附录 (10)1.编制目的为了在建设工程中很好地贯彻执行国家强制性标准, 加强参建各责任主体强制性条文执行的落实和督促。

强化事前、事中控制, 完善执行的事后控制。

尽可能地避免在执行中发生偏差、遗漏和违反强制性条文的情况, 有利于提高输变电工程建设质量水平, 保障电网安全。

本计划侧重于针对施工阶段监理角度进行编制。

2.工程概况2.1 工程名称: 重庆500kV九盘变电站工程2.2 建设地点: 重庆市奉节县白帝镇庙垭村2.3工程规模建筑部分: 全站总征地面积90.87亩, 其中站区围墙内用地面积44.56亩；主要建筑物及构筑物包括: 主控通信楼666.5㎡、综合继电器室及蓄电池室270.8㎡、主变继电器室218.0㎡、化粪池一座、消防小室一座、主变基础2组等；电气部分: 主变最终3×750MVA, 本期2×750MVA, 变压器电压等级500/220/35千伏。

500kV出线：最终8回, 本期4回, 分别为：万州2回, 龙泉2回, 3/2接线, 1个完整串、4个不完整串预留4回。

220kV出线：最终16回, 本期5回, 分别为：白水池2回, 云阳1回, 旱坪2回, 双母双分段。
