实验三渐开线齿轮范成原理及直齿圆柱齿轮基本参数的测定与分析一、渐开线齿轮范成原理：一)、实验目的1、了解范成法加工渐开线齿轮的基本原理，观察渐开线齿轮的轮廓曲线具体形成过程。

2、了解渐开线齿轮产生根切现象的原因及其避免的方法。

3、分析比较标准齿轮和变位齿轮齿形和尺寸的异同点。

二)、实验仪器及工具1、齿轮范成仪（每人一台），绘图纸一张，透明纸一张。

2、铅笔、圆规、三角尺等（自备）。

三)、实验原理范成法是利用一对齿轮（或齿轮齿条）互相啮合的原理来加工齿轮的。

加工时，其中一轮为刀具，另一轮为轮坯。

刀具与轮坯在机床链作用下一方面作定传动比传动，完全和一对真正的齿轮互相啮合传动一样。

另一方面作径向进给运动并沿轮坯的轴向作切削运动，这样切出的齿廓就是刀具刀刃在各个位置的包络线。

若用渐开线作为刀具的齿廓，可以证明其所包络出来的齿廓也是渐开线。

现在用齿条渐开线（基因半径为无限大时渐开线为一倾斜直线）齿廓加工齿轮，那么刀具刀刃在各个位置的包络线就是渐开线，即加工出的齿廓为渐开线齿廓．因为在实际加工时，我们看不清刀刃形成包络轮齿的过程，所以通过齿轮范成仪来表现这一过程，用铅笔将刀具刀刃的各个位置描绘在轮坯纸上，这样我们就能清楚地观察到轮齿范成的过程。

在形成过程中，为了能形成被加工齿轮的径向间隙，刀具的齿顶高应加高。

即：h a=（h a*+c*）m，如图3－l所示。

四)、齿轮范成仪的构造及使用方法简介：范成仪构造如图3—2所示，由机座、扇形盘、旋纽、齿条刀、溜板、螺钉等组成。

机座上有二孔，扇形盘2可绕轴心转动，齿条刀安装在溜板上，当移动溜板时借助于齿轮齿条的传动迫使轮坯（扇形盘）上的分度圆与溜板上的齿条中线作纯滚动．齿条中线与分度圆上刻有数字，移动溜板时，可以看到它们一一对应，即表示齿轮分度圆在齿条中线上作无滑动滚动．松开螺钉可改变齿条刀具相对于轮坯中心的距离，因此齿条刀可固定在相对扇形盘的任一位置，如把齿条中线安装在扇形盘的分度圆相切的位置上，则可绘出标准齿轮的齿廓；当齿条中线安装在扇形盘的分度圆切线有一段距离时，（其移距值xm可在溜板两侧的刻度上直接读出），则可按变位值的大小和方向绘出各种正、负变位齿轮的齿廓。

实验四渐开线直齿圆柱齿轮的参数测定
一、实验目的：
（一）掌握用常用量具测定渐开线直齿圆柱齿轮基本参数的方法。

（二）通过测量和计算，加深理解齿轮各参数之间的相互关系和渐开线的性质。

二、实验设备和工具：
（一）被测齿轮两个（偶、奇数齿各一个）。

（二）游标卡尺和公法线千分尺各一把。

（三）计算器。

三、实验步骤：
（一）熟悉游标卡尺与公法线千分尺的使用和正确读数方法。

（二）数出被测齿轮的齿数并作好记录。

（三）测量各齿轮的、、和。

（四）确定各被测齿轮的基本参数：、、、及变位系数。

四、实验处理：
（一）实验前应检查游标卡尺与公法线千分尺的初读数是否为零，若不为零应设法修正。

（二）齿轮被测量的部位应选择在光整无缺陷之处，以免影响测量结果的正确性。

在测量公法线长度时，必须保证卡尺与齿廓渐开线相切，若卡入齿时不能保证这一点，需调整卡入齿数为，而。

（三）测量齿轮的几何尺寸时，应选择不同位置测量3次，取其平均值作为测量结果。

（四）通过实验求出的基本参数、、、. 必须圆整为标准值。

（五）测量的尺寸精确到小数点后第2位。

计算时取小数点后两位数字。

实验三渐开线齿轮参数的测定概述齿轮是最重要的传动零件之一。

我们除了经常接触到齿轮的设计、制造工作以外，衽进口设备测绘、零件仿制、设备维修及更新设计中还可能接触到齿轮的另一类工作，即齿轮参数测定。

这项工作一般是指手头没有现成的图纸、资料，需要根据齿轮实物，用必要的技术手段和工具(量具、仪器等)进行实物测量，然后通过分析、推算，确定齿轮的基本参数，计算齿轮的有尖几何尺寸，从而绘出齿轮的技术图纸。

渐开线直齿圆柱齿轮的基本参数有：(1) 齿数(Z)；(2) 模数(m)；(3) 压力角(a ；(4) 齿顶高系数(ha* )；(5) 顶隙系数(c)；(6) 变位系数(x)。

由于齿轮有模数制和径节制之分，有正常齿和短齿等不同齿制，以及标准齿轮和变位齿轮的区别，压力角的标准值也有差异。

所以，齿轮在实测工作中，有一定的难度。

在测绘前，应作好一系列准备工作。

例如，了解设备的生产日期、厂家、齿轮在设备传动中所处的部位等等，这是一项比较复杂的工作。

本次实验只要求学生对模数制正常齿( ha* =1, c=0.25 )渐开线直齿圆柱齿轮进行简单的测绘，从而确定它的基本参数，初步掌握齿轮参数测定的基本方法。

二、实验目的(1 )运用所学过的齿轮基本知识，掌握测定齿轮基本参数的方法。

(2 )进一步巩固齿轮基本尺寸的计算方法，明确参数之间的相互尖系和渐开线的有矢性质。

三、实验用具(D待测齿轮：2个。

(2 )量具：游标卡尺、公法线长度千分尺。

四、实验步骤1 •齿数Z的确定直接数出。

2测定齿轮齿顶圆直径ch和齿根圆直径d齿轮齿顶圆直径da和齿根圆直径df可用游标卡尺测出。

为了减少测量误差，同一测量值，应在不同位置上测量3次(例：在圆周上每隔120 o测一数据)然后取其算数平均值。

(1 )齿轮为偶数时：山和df可用游标卡尺直接测出，如图3・1所示。

(2)齿轮为奇数时：da和df须采用间接测量的方法，如图3・2所示。

先量出齿轮安装孔直径D然后分别量出孔壁到某一齿顶的距离H,和孔壁到某一齿根的距离H，同一数值在不同位置测量3次，求出算数平均值。

竭诚为您提供优质文档/双击可除直齿圆柱齿轮参数测定实验报告篇一：渐开线直齿圆柱齿轮参数的测定与分析渐开线直齿圆柱齿轮参数的测定与分析一、实验目的1．掌握测量渐开线直齿圆柱变位齿轮参数的方法。

2．通过测量和计算，进一步掌握有关齿轮各几何参数之间的相互关系和渐开线性质。

二、实验内容对渐开线直齿园柱齿轮进行测量，确定其基本参数(模数m和压力角α)并判别它是否为标准齿轮，对非标准齿轮，求出其变位系统x。

三、实验设备和工具1．待测齿轮分别为标准齿轮、正变位齿轮、负变位齿轮，齿数各为奇数、偶数。

2．游标卡尺，公法线千分尺。

3．渐开线函数表(自备)。

4．计算器(自备)。

四、实验原理及步骤渐开线直齿圆柱齿轮的基本参数有：齿数Z、模数m、分度圆压力角?齿顶高系数h*a、顶隙系数c*、中心距α和变位系数x等。

本实验是用游标卡尺和公法千分尺测量，并通过计算来确定齿轮的基本参数。

1．确定齿数Z齿数Z从被测齿轮上直接数出。

?．确定模数m和分度圆压力角??在图4-1中，由渐开线性质可知，齿廓间的公法线长度Ab与所对应的基圆弧长Α0Β0相等。

根据这一性质，用公法线千分尺跨过n个齿，测得齿廓间公法线长度为wn′，然后再跨过n+1个齿测得其长度为wn??1。

wn??(n?1)pb?sb,pb?wn??1?wn?wn??1?npb?sb式中，pb为基圆齿距，pb??mcos?(mm)，与齿轮变位与否无关。

与变位量有关。

由此可见，测定公法线长度wn?和wn??1后sb为实测基圆齿厚，就可求出基圆齿距pb，实测基圆齿厚sb，进而可确定出齿轮的压力角?、模数m和变位系数x。

因此，齿轮基本参数测定中的关键环节是准确测定公法线长度。

图4－1公法线长度测量（1）测定公法线长度w?n和wn??1根据被齿轮的齿数Z，按下式计算跨齿数：a?n?Z?0.5180?式中：??—压力角；z—被测齿轮的齿数我国采用模数制齿轮，其分度圆标准压力角是20°和15°。

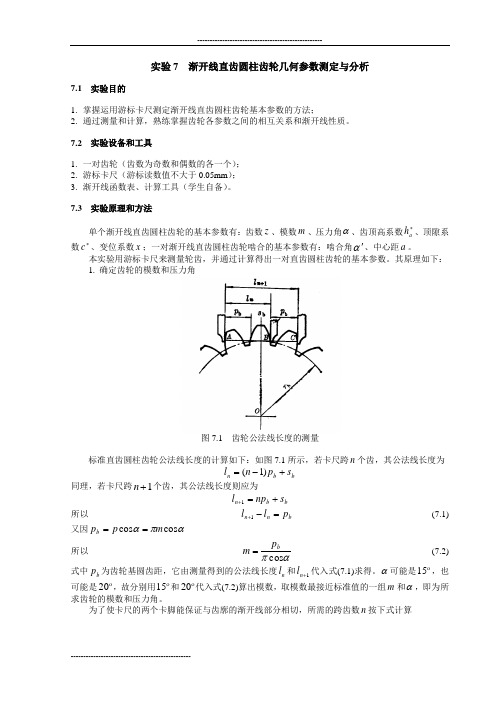

实验7 渐开线直齿圆柱齿轮几何参数测定与分析7.1 实验目的1. 掌握运用游标卡尺测定渐开线直齿圆柱齿轮基本参数的方法；2. 通过测量和计算，熟练掌握齿轮各参数之间的相互关系和渐开线性质。

7.2 实验设备和工具1. 一对齿轮（齿数为奇数和偶数的各一个）；2. 游标卡尺（游标读数值不大于0.05mm ）；3. 渐开线函数表、计算工具（学生自备）。

7.3 实验原理和方法单个渐开线直齿圆柱齿轮的基本参数有：齿数z 、模数m 、压力角α、齿顶高系数*a h 、顶隙系数*c 、变位系数x ；一对渐开线直齿圆柱齿轮啮合的基本参数有：啮合角α'、中心距a 。

本实验用游标卡尺来测量轮齿，并通过计算得出一对直齿圆柱齿轮的基本参数。

其原理如下： 1. 确定齿轮的模数和压力角图7.1 齿轮公法线长度的测量标准直齿圆柱齿轮公法线长度的计算如下：如图7.1所示，若卡尺跨n 个齿，其公法线长度为b b n s p n l +-=)1( 同理，若卡尺跨1+n 个齿，其公法线长度则应为b b n s np l +=+1所以 b n n p l l =-+1 (7.1) 又因απαcos cos m p p b ==所以 απc o sbp m =(7.2)式中b p 为齿轮基圆齿距，它由测量得到的公法线长度n l 和1+n l 代入式(7.1)求得。

α可能是15，也可能是20，故分别用15和20代入式(7.2)算出模数，取模数最接近标准值的一组m 和α，即为所求齿轮的模数和压力角。

为了使卡尺的两个卡脚能保证与齿廓的渐开线部分相切，所需的跨齿数n 按下式计算5.0180+=z n α(7.3)或直接由表7.1查出。

2. 确定齿轮的变位系数 根据齿轮的齿厚公式αααπααinv 2cos )tg 22/(inv 2cos b b b r x m r s s ++=+=得 ααπαtg 2inv 2cos z m s x b --= (7.4)式中b s 可由以上公法线长度公式求得，即b n b np l s -=+1 (7.5) 将式(7.5)代入式(7.4)即可求出变位系数x 。

渐开线齿轮参数测定及啮合传动实验指导书一、实验目的1. 测定渐开线直齿圆柱齿轮的几何参数；（1）通过测量公法线长度确定模数m和压力角 ：（2）通过测量齿顶圆直径d a和齿根圆直径d f，确定齿顶高系数h a*和顶隙系数c*；（3）通过标准齿轮公法线长度与实测公法线长度的比较，判断齿轮的变位类型，并计算变位系数x，确定齿轮是否根切；2. 观察直齿圆柱齿轮的啮合传动过程，测定重合度。

3. 确定变位齿轮的传动类型及啮合参数。

二、实验仪结构及实验原理1. 实验仪结构，如图1所示：图1 实验仪结构图齿轮轴1、2固定在台板上，其中心距为100±0.027mm，齿轮1的轴颈上可分别安装2#、3#、5#、6#实验齿轮，齿轮2的轴颈上可分别安装1#、4#实验齿轮，1#齿轮可分别与2#、3#齿轮啮合，4#齿轮可分别与5#、6#齿轮啮合，共组成四对不同的齿轮传动。

实验仪还配有4块有机玻璃制的透明面板，面板相当于齿轮箱体的一部分，面板上刻有齿顶圆、基圆、啮合线等，两孔同时安装在齿轮轴1、2的轴颈上。

面板I和面板II分别用于齿轮1～2和齿轮1～3两对啮合传动，面板III和面板IV分别用于齿轮4～5和齿轮4～6两对啮合传动。

2. 渐开线直齿圆柱齿轮参数测定原理渐开线齿轮的基本参数有五个：z 、m 、α、h a *、c*，其中m 、α、h a *、c*均应取标准值，z 为正整数。

对于变位齿轮，还有一个重要参数，即变位系数x ，变位齿轮及变位齿轮传动的诸多尺寸均与x 有关。

（1）通过测量公法线长度确定模数m 和压力角α，见图2。

① 确定跨齿数k ：20.5cot 180xk z ααπ=++② 测量公法线长度k W '和1k W +'。

③ 确定模数m 、压力角α：图2 用游标卡尺测公法线长度根据渐开线性质：发生线沿基圆滚过的长度，等于基圆上被滚过的弧长。

(1)k b b W k p s '=-+ 1k b b W kp s +'=+所以1cos b k k p W W m πα+''=-=式中因α一般只为20。

实验三渐开线直齿圆柱齿轮参数的测定、思考题讨论。

实验三渐开线直齿圆柱齿轮参数的测定一、目的1. 熟悉齿轮各部分名称和几何关系。

2. 学会运用一般测量工具测定渐开线齿轮的各基本参数，通过参数测量，从中掌握标准齿轮与变位齿轮的基本判别方法。

3. 学会测量齿厚的一般方法。

二、设备和工具被测齿轮、游标卡尺，并自备计算器和稿纸。

三、测量原理和方法齿数Z 、模数 m 、压力角α、齿顶高系数zo h 、顶隙系数C x 、变位系数X 等是齿轮的基本参数，这些参数可能过测量或计算而得。

这些参数一旦被确定，则该齿轮的各部分尺寸即可确定。

由图3—1可知，当游标卡尺的两卡脚分别与两渐开线齿廓的不同位置相切时，两切点间距11B A 和22B A 均为两渐开线的公法线，根据渐开线性质可知：11B A ＝22B A ＝00B A ，且必与基圆相切。

卡脚与齿廓的切点位置与卡测数Ｋ的多少有关，如果卡测齿数过多，则卡脚可能与两齿顶相接触而不是相切；相反，如果卡齿数过少，则两卡脚可能与齿根接触，也不一定是相切。

这时所测出的两触点间的距离不是真正的公法线长度。

测量公法线长度时，最好使两卡脚与两齿廓的切点大致落在分度线附近。

为此卡测齿线Ｋ可按下表选取：通过测量公法线长度k W '、1k W +'，齿数Z 、顶圆直径d a 则可求出齿轮的主要参数：m 、α、x 、*a h 和C x 。

方法如下：1. 齿数Z ：可直接由具体齿轮数出。

2. 模数m 和压力角α根据齿数Z 由上表查出卡测数K （或由附表3—1）求得，并分别测出公法线长度k W '、1+'k W （1-'k W 亦可），由图3—2可得， k W '=P b （k-1）+S b （1） 1+'k W =P b ·k+S b （2）由（2）与（1）相减得基圆齿距P b =1+'k W -k W '=πcos α∴ 模数 m=απcos bP （3）其中：α——分度圆压力角。

渐开线直齿圆柱齿轮参数的测定
1.模数的测定：
模数是齿轮参数中最基本的一项，通常用来表示齿轮齿数与齿轮的螺旋线上的间距的比值。

模数的测定可以通过齿轮的外径、齿数和压力角来确定。

测量齿轮的外径，然后用公式m=d/Z来计算得到模数。
