简述夹具设计的基本要求
夹具设计是指为了夹持、固定和支撑工件而设计和制造的工具或设备。
下面是夹具设计的基本要求：
1. 稳定性：夹具应具有足够的稳定性，能够确保工件在加工过程中保持固定位置。
夹具的结构和材料选择应考虑工件的重量、形状和加工力的影响，以确保夹具在操作过程中不会发生失稳或变形。
2. 精确性：夹具设计需要考虑工件的加工精度要求，确保夹具能够精确地夹持工件，并保持工件的准确定位。
夹具的定位装置和夹紧机构应设计合理，能够提供稳定和可靠的定位和夹紧力。
3. 刚性：夹具应具有足够的刚性，能够承受加工过程中的切削力、振动和变形等外部力的作用。
夹具的结构应考虑材料的选择和加固措施，以提高夹具的刚性和稳定性。
4. 适应性：夹具设计需要考虑不同工件的特点和形状，确保夹具能够适应各种尺寸和形状的工件。
夹具的结构应具有一定的可调性和适应性，能够满足不同工件的夹持需求。
5. 安全性：夹具设计应考虑操作人员的安全，确保夹具的设计符合相关的安全标准和规范。
夹具的操作和调整应简便可靠，能够最大限度地减少操作人员的伤害风险。
6. 经济性：夹具设计需要考虑成本效益，尽量降低制造和维护成本。
合理选择材料、结构和加工工艺，确保夹具的性能和质量，同时控制成本。
综上所述，夹具设计的基本要求包括稳定性、精确性、刚性、适应性、安全性和经济性。
这些要求需要在夹具设计的各个方面进行综合考虑，以满足工件加工的需求并提高生产效率。

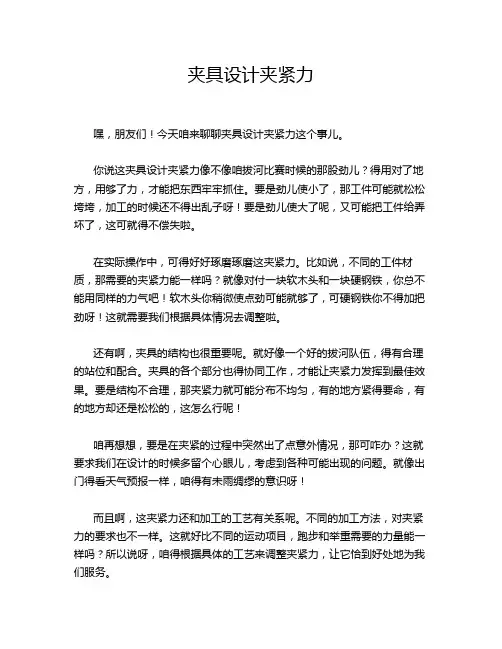

夹具设计夹紧力嘿，朋友们！今天咱来聊聊夹具设计夹紧力这个事儿。
你说这夹具设计夹紧力像不像咱拔河比赛时候的那股劲儿？得用对了地方，用够了力，才能把东西牢牢抓住。
要是劲儿使小了，那工件可能就松松垮垮，加工的时候还不得出乱子呀！要是劲儿使大了呢，又可能把工件给弄坏了，这可就得不偿失啦。
在实际操作中，可得好好琢磨琢磨这夹紧力。
比如说，不同的工件材质，那需要的夹紧力能一样吗？就像对付一块软木头和一块硬钢铁，你总不能用同样的力气吧！软木头你稍微使点劲可能就够了，可硬钢铁你不得加把劲呀！这就需要我们根据具体情况去调整啦。
还有啊，夹具的结构也很重要呢。
就好像一个好的拔河队伍，得有合理的站位和配合。
夹具的各个部分也得协同工作，才能让夹紧力发挥到最佳效果。
要是结构不合理，那夹紧力就可能分布不均匀，有的地方紧得要命，有的地方却还是松松的，这怎么行呢！咱再想想，要是在夹紧的过程中突然出了点意外情况，那可咋办？这就要求我们在设计的时候多留个心眼儿，考虑到各种可能出现的问题。
就像出门得看天气预报一样，咱得有未雨绸缪的意识呀！而且啊，这夹紧力还和加工的工艺有关系呢。
不同的加工方法，对夹紧力的要求也不一样。
这就好比不同的运动项目，跑步和举重需要的力量能一样吗？所以说呀，咱得根据具体的工艺来调整夹紧力，让它恰到好处地为我们服务。
大家想想，要是没有合适的夹紧力，那加工出来的东西质量能有保证吗？那肯定不行呀！就像盖房子，根基不牢怎么能行呢？这夹紧力就是我们加工的根基呀！所以啊，在夹具设计的时候，可千万别小瞧了这夹紧力。
得认真对待，反复试验，找到最合适的那个点。
只有这样，我们才能做出高质量的工件，才能让我们的工作顺顺利利的呀！这可不是开玩笑的事儿，大家可得上点心哟！总之，夹具设计夹紧力这事儿啊，真的太重要啦，得好好琢磨琢磨，才能让一切都稳稳当当的！。

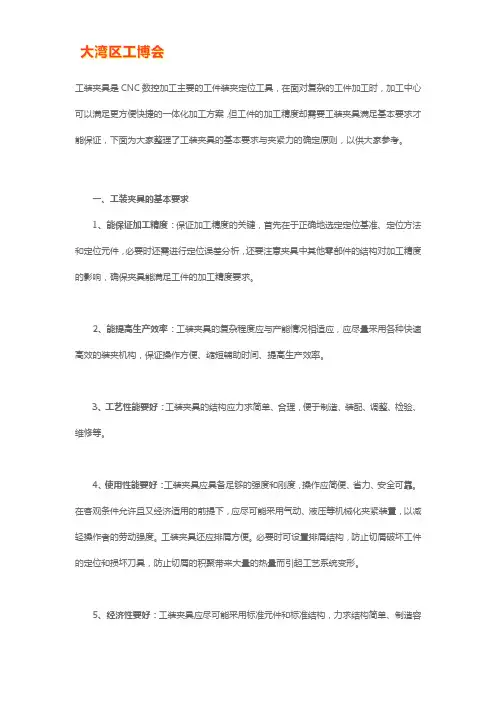

工装夹具是CNC数控加工主要的工件装夹定位工具，在面对复杂的工件加工时，加工中心可以满足更方便快捷的一体化加工方案，但工件的加工精度却需要工装夹具满足基本要求才能保证，下面为大家整理了工装夹具的基本要求与夹紧力的确定原则，以供大家参考。
一、工装夹具的基本要求1、能保证加工精度：保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。
2、能提高生产效率：工装夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便、缩短辅助时间、提高生产效率。
3、工艺性能要好：工装夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。
4、使用性能要好：工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。
在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。
工装夹具还应排屑方便。
必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。
5、经济性要好：工装夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。
因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。
二、工装夹具的夹紧力确定原则工装夹具的夹紧力确定要素包括夹紧力的大小、方向、作用点三部分，在确定夹紧力的时候，主要就是确定这三要素，其确定原则如下：1、夹紧力大小的确定（1）工装夹具的夹紧力大小要适当，过大了会使工件变形，过小了则在加工时工件会松动，造成报废甚至发生事故。
（2）采用手动夹紧时，可凭人力来控制夹紧力的大小，一般不需要算出所需夹紧力的确切数值，只是必要时进行概略的估算。
（3）当设计机动（如气动、液压、电动等）夹紧装置时，则需要计算夹紧力的大小。

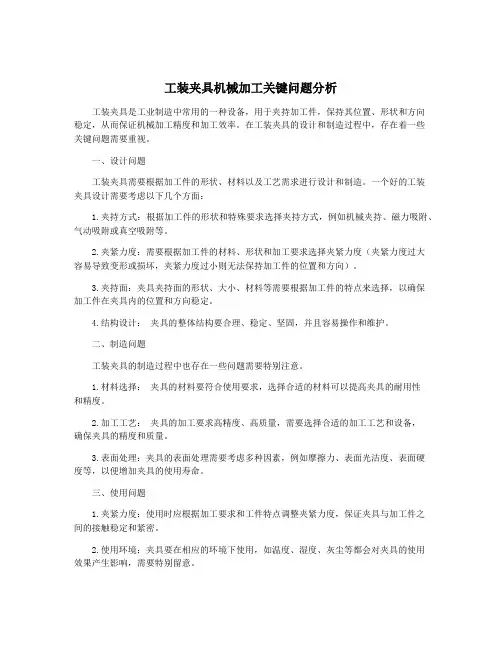

工装夹具机械加工关键问题分析工装夹具是工业制造中常用的一种设备，用于夹持加工件，保持其位置、形状和方向稳定，从而保证机械加工精度和加工效率。
在工装夹具的设计和制造过程中，存在着一些关键问题需要重视。
一、设计问题工装夹具需要根据加工件的形状、材料以及工艺需求进行设计和制造。
一个好的工装夹具设计需要考虑以下几个方面：1.夹持方式：根据加工件的形状和特殊要求选择夹持方式，例如机械夹持、磁力吸附、气动吸附或真空吸附等。
2.夹紧力度：需要根据加工件的材料、形状和加工要求选择夹紧力度（夹紧力度过大容易导致变形或损坏，夹紧力度过小则无法保持加工件的位置和方向）。
3.夹持面：夹具夹持面的形状、大小、材料等需要根据加工件的特点来选择，以确保加工件在夹具内的位置和方向稳定。
4.结构设计：夹具的整体结构要合理、稳定、坚固，并且容易操作和维护。
二、制造问题工装夹具的制造过程中也存在一些问题需要特别注意。
1.材料选择：夹具的材料要符合使用要求，选择合适的材料可以提高夹具的耐用性和精度。
2.加工工艺：夹具的加工要求高精度、高质量，需要选择合适的加工工艺和设备，确保夹具的精度和质量。
3.表面处理：夹具的表面处理需要考虑多种因素，例如摩擦力、表面光洁度、表面硬度等，以便增加夹具的使用寿命。
三、使用问题1.夹紧力度：使用时应根据加工要求和工件特点调整夹紧力度，保证夹具与加工件之间的接触稳定和紧密。
2.使用环境：夹具要在相应的环境下使用，如温度、湿度、灰尘等都会对夹具的使用效果产生影响，需要特别留意。
3.维护保养：定期检查夹具的状态和工作情况，保持夹具清洁、润滑和维护，提高夹具的使用寿命。
综上所述，工装夹具是机械加工中必不可少的一种设备。
在设计、制造和使用夹具过程中都存在着重要的问题，需要从多个角度进行考虑和解决。
只有不断改进和提高工装夹具的品质和性能，才能满足不同的加工需求，确保加工效率和加工精度，提高生产效益。

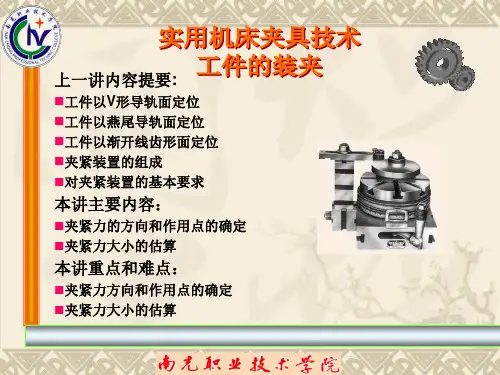

第七节夹紧装置的组成和基本要求
一、夹紧装置的组成
夹紧装置的种类很多，但其结构均由两部分组成。
1.动力装置——产生夹紧力
机械加工过程中，要保证工件不离开定位时占据的正确位置，就必须有足够
的夹紧力来平衡切削力、惯性力、离心力及重力对工件的影响。
夹紧力的来源，一是人力；二是某种动力装置。
常用的动力装置有：液压装置、气压装置、电磁装置、电动装置、气—液联动装置和真空装置等。
2.夹紧装置——传递夹紧力
要使动力装置所产生的力或人力正确地作用到工件上，需有适当的传递机构。
在工件夹紧过程中起力的传递作用的机构，称为夹紧机构。
夹紧机构在传递力的过程中，能根据需要改变力的大小、方向和作用点。
手动夹具的夹紧机构还应具有良好的自锁性能，以保证人力的作用停止后，仍能可靠地夹紧工作。
图1-51是液压夹紧的铣床夹具。
其中，液压缸4、活塞5、活塞杆3等组成了液压动力装置，铰链臂2和压板1等组成了铰链压板夹紧机构。
二、对夹紧装置的基本要求
1）夹紧过程中，不改变工件定位后占据的正确位置。
简述机床专用夹具基本要求机床专用夹具是一种用于固定工件和辅助实现加工工艺的装置。
其基本要求包括以下几个方面：1.稳定牢固机床专用夹具需要具有足够的稳定性和牢固性，能够在高速加工时保持工件的位置和形状不变。
夹具必须能够在外界力的作用下保持其初始的工件夹紧力和位置，保证加工过程中不会发生移动或变形。
2.适应性强机床专用夹具要适应各种尺寸和形状的工件，具有一定的通用性。
它们需要能够灵活地适应多种工件夹持的需求，不仅能够适应不同形状的工件，还要能够适应不同尺寸的工件。
3.高精度机床专用夹具要求具有较高的加工精度，能够保证工件在夹紧状态下的位置和形状的准确度。
夹具应该具有较小的偏差和变形，以确保加工过程中的精度要求。
4.可靠性机床专用夹具需要有较高的可靠性，能够在长时间和高频率的工作条件下保持其功能和性能的稳定。
夹具的各个部件需要经过充分的强度和耐久性验证，确保在工作过程中不会发生断裂或变形等故障。
5.易于操作和维护机床专用夹具应该便于操作和维护，操作人员能够快速、准确地完成夹具的安装和调整。
夹具的部件设计合理，结构简单，易于拆装和更换，方便维护和修理。
6.安全性机床专用夹具需要保证操作人员的安全。
夹具的设计应该考虑到操作时的人身安全，避免尖锐的边角和易夹人的位置。
应该有足够的保护措施，如夹具的覆盖和防护装置。
7.经济性机床专用夹具需要满足经济性要求。
夹具的制造、安装和维护成本要合理控制，考虑到性能和使用寿命的经济性。
总的来说，机床专用夹具基本要求是稳定牢固、适应性强、高精度、可靠性高、易操作维护、安全性好和经济性合理。
在夹具的设计和制造过程中，需要严格遵循这些要求，确保夹具的质量和性能能够满足加工需求，提高加工效率和加工质量。
