目录......................................................................................................... 错误！未定义书签。
1、线对板连接器 (1)
选型重点注意事项 (1)
2、板对板连接器 (3)
选型重点注意事项： (3)
常用板对板连接器： (3)
3、线对线连接器 (4)
选型重点注意事项 (4)
常用线对线连接器 (4)
4、I/O连接器 (4)
选型重点注意事项 (4)
常用I/0连接器 (5)
5、同轴连接器 (5)
选型重点注意事项 (5)
常用同轴连接器 (6)
6、非焊接端子 (6)
选型重点注意事项 (6)
常用非焊接端子 (6)
7、端子排 (7)
选型重点注意事项 (7)
常用端子排 (7)
1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。
主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。
端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。
以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。
端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。
7。
![连接器、线缆选型及组件设计规范标准[详]](https://img.taocdn.com/s1/m/a2aa7c41a76e58fafab003b4.png)

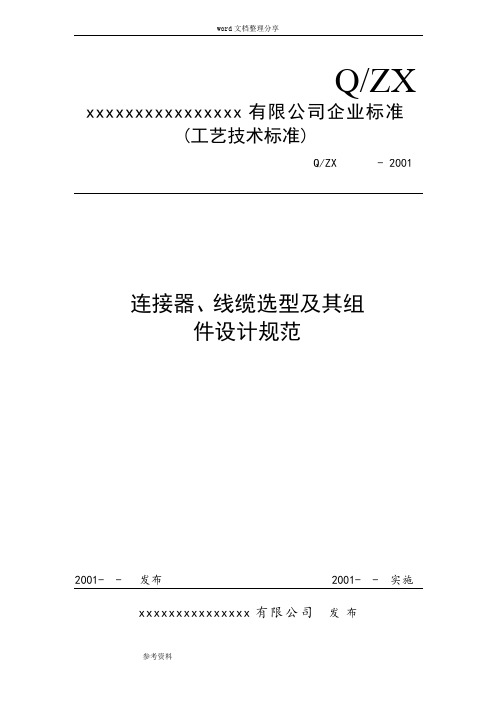

word文档整理分享Q/ZX xxxxxxxxxxxxxxxx有限公司企业标准(工艺技术标准)Q/ZX - 2001连接器、线缆选型及其组件设计规范2001- - 发布 2001- - 实施xxxxxxxxxxxxxxx有限公司发布Q/SZX 2001 - 01目次前言1 范围 (1)2 引用标准 (1)3 定义 (1)4 连接器的选型 (2)4.1 连接器的分类 (2)4.2 欧式连接器选型 (2)4.2.1欧式连接器的特性 (2)4.2.2 欧式连接器选型 (7)4.3 2MM连接器选型 (7)4.3.1 2MM连接器特性 (7)4.3.2 2MM连接器选型 (15)4.4 RF连接器选型 (15)4.5 D-SUB连接器的选型 (16)4.6 扁平电缆连接器的选型 (17)4.7 IC插座的选型 (17)4.8 圆形连接器选型 (18)4.9 各种接线端子、电源连接器选型 (18)5 电缆选型 (18)5.1 电线选型 (18)5.2 通信电缆的选型 (19)5.3 RF电缆的选型 (19)6 电缆组件的设计 (20)7 验证 (20)Q/SZX 2001 - 01前言本标准主要依据电连接器、电缆及RF电缆组件有关标准。
本标准由xxxxxxxxxxxxxxx有限公司CDMA事业部工艺结构部提出并归口。
本标准起草部门：CDMA工艺结构部工艺室。
本标准主要起草人：xxxxx。
本标准于2001年12 月首次发布。
xxxxxxxxxxxxxxxxxxxxx有限公司企业标准(工艺技术标准)Q/SZX 2001 – 011 范围本标准适用于CDMA通讯设备所用连接器、线缆选型及其组件设计。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
GB/T 17738.1-1999 射频同轴电缆组件第一部份：总规范一般要求和试验方法GJB 142A—94 机柜用外壳定位小型矩形电连接器总规范IEC 1076-4-101：1995 CONNECTOR WITH ASSESSED QUALITY，FOR USE IN d.c.LOW-FREQUENCY ANALOGUE AND IN DIGITAL HIGH SPEED DATAAPPLICATIONS PART 4 Printed Board Connectors IEC 60603-1：1991 印制板用频率低于3MHz的连接器第一部分：总规范—一般要求和编制有质量评定要求的详细规范的导则IEC 60603-2：1995-09 印制板用频率低于3MHz的连接器第二部分：有质量评定的具有通用安装特征、基本网格为2.54mm的印制板用两件式连接器详细规范IEC 61169-1：1992-08 射频连接器总规范—一般要求和试验方法3 定义本标准采用下列定义：电缆组件具有规定性能作为单个元件来使用的线缆和连接器的组合件。
现在不管是在生活中还是企业应用中，常用连接器种类比较广泛，从D型连接器到经常用的连接器有12大类，它的选型原则有哪些呢？主要包括有载流量、阻抗匹配、屏蔽、通用性、成本、供货情况等十四项标准，这可以说是连接器选型要知道的知识要点，下面来讲解这十四项标准；1 .载流量：在选择走电源信号的连接器时候对于连接器的载流量比较关注，要采用降额设计，同时注意引脚之间的绝缘耐压。
2. 结构尺寸：连接器的外形尺寸是非常重要的，在产品中连接都有一定的空间限制，尤其是单板上连接器，不能与其他部件干涉。
根据使用空间、安装部位选择合适的安装方式（安装有前安装和后安装，安装固定方式有抑钉、螺钉、卡圈或连接器本身卡销快速锁定等）和外形（直式、弯式，T型，圆形，方形）。
3. 阻抗匹配：有些信号有阻抗要求，尤其是射频信号，对阻抗匹配要求更为严格, 阻抗不匹配时候会引起信号反射，从而影响信号传输。
一般信号传输对连接器的阻抗没有特殊要求4. 屏蔽：随着通讯产品的发展，EMC越来越受到重视，选择的连接器时候需要有金属外壳，同时线缆需要有屏蔽层，屏蔽层要与连接器的金属外壳相连接，达到屏蔽效果，也可以采用注塑方法，将插头部位用铜皮包裹，线缆的屏蔽层与铜皮焊接在一起。
5. 防误插：防误插有两方面：一方面是连接器本身，连接器本身旋转180度、错位错误连接导致信号错误连接，此时需要注意尽可能选择防误插连接器，或者通过调整连接器相对位置关系使装配唯一化;另一方面，出于减少物料种类考虑，几种信号都采用相同连接器，此时就可能出现将A插头插到B插头上去，此时就需要注意，如果出现这样情况时会引起严重后果的时候，必须将A、B接口选择为不同类型的插座。
6. 可靠性：连接器用来连接信号，因此连接部位要可靠（例如面接触要优于点接触，针孔式要优于片簧式等）。
7. 通用性：在连接器的选择过程中要尽可能选择通用的物件，尤其同系列产品之间，连接器的选择具有很强的通用性，减少物料种类，增加数量降低成本，同时降低供货风险。
低频连接器电缆组件的设计规范和标准概述低频连接器电缆组件是一种用于传输低频信号的重要组件。
它们被广泛应用于电子设备、通信系统、航空航天等领域。
为了确保连接器电缆组件的可靠性和性能，在设计和制造过程中需要遵守一系列的规范和标准。
首先，连接器电缆组件的物理特性应符合电气连接的需求。
这包括连接器和电缆的几何形状、尺寸和安装方式等方面。
几何形状和尺寸应与设备的空间限制相适应，并且能够确保连接的稳定性和可靠性。
安装方式应便于维修和更换。
其次，连接器电缆组件的电气性能应符合相关的电气规范。
这包括电阻、电容、电感、传输线特性等方面。
电阻应低于规定的阻抗要求，以降低信号的传输损耗；电容应控制在合理的范围内，以避免对信号的衰减和延迟；电感也应适当控制，以减少对信号的干扰。
另外，连接器电缆组件的机械性能也是设计的重要考虑因素之一。
它们需要能够承受机械应力、振动、冲击等环境条件下的使用。
因此，材料的选择和工艺的设计都必须考虑到机械强度和稳定性。
连接器和电缆的插拔寿命、耐久性和抗腐蚀性也是需要测试和验证的。
此外，连接器电缆组件的环境适应性也是非常重要的。
它们可能会在不同的温度、湿度和压力条件下使用。
因此，连接器和电缆的密封性和防水性能需要符合相关的环境标准。
此外，还需要考虑抗辐射、抗EMI/RFI等特性，以保证电缆组件在复杂的工作环境中的可靠性。
最后，连接器电缆组件的可靠性和可维护性也需要考虑。
它们应具有易于安装和维修的特点，以减少人为错误和维护成本。
此外，还需要考虑连接器和电缆的标识和标准化要求，以便更好地进行管理和维护。
总之，低频连接器电缆组件的设计规范和标准主要涉及物理特性、电气性能、机械性能、环境适应性和可靠性等方面。
遵守这些规范和标准可以确保连接器电缆组件的可靠性、性能稳定性和使用寿命。
同时，不断的研发和创新也是促使连接器电缆组件适应更高要求的关键。
我们期待未来能够看到更加先进和可靠的低频连接器电缆组件的设计和应用。
惠州奥华电子有限公司HuiZhou aowa electronics Co.,Ltd.文档信息文档名称：线缆和线束组件通用标准负责部门：质量部文档编号：AW-WI-001 机密等级：公开文档版次：第C 版制订：制订日期审核：审核日批准：批准日文件更改履历表版次生效日期修订者说明Huizhou aowa electroncis Industrial Co.,Ltd版本：第C版题目：线缆和线束组件通用标准页次： 1 /77目录3.1.3导体变形、呈鸟笼状 (9)1.线缆和线束组件的要求和验收 (3)3.1.4绞线 (10)1.1 范围 (3)3.1.5绝缘皮损伤 (10)1.2 目的 (3)3.2屏蔽线 (11)1.3阅读本文件的方法 (3)3.2.1 屏蔽线—剥外被 (11)1.4应当或应该 (3)3.2.2 屏蔽层编织—预留、梳理及绞合 (14)1.5文件的优先顺序 (3)4．焊接 (16)1.6工具和设备控制在制造过程中应当 (3)4.1 材料、元件及设备 (17)1.7 目视标准 (4)4.1.1 材料、元件及及设备-材料 (17)1.8 缺陷与制程警示............ . (4)4.1.1.1材料、元件及设备-材料—焊料 (17)1.9 检查条件 (4)4.1.1.2材料、元件及设备-材料—助焊剂 (17)1.9.1 目标 (4)4.1.1.3材料、元件及设备-材料—可焊性 (17)1.9.2 可接受.......................... ..44.1.1.3材料、元件及设备-材料—工具和设备..17 1.9.3制程警示 (4)4.1.1.4材料、元件及设备材料—除金 (17)1.9.4 缺陷 (4)4.2清洁度 (17)1.9.5 处置 (4)4.2.1清洁度—焊前 (17)1.10 电气间隙 (5)4.2.2清洁度—焊后 (17)1.11 单位及应用 (5)4.2.3清洁度—焊后颗粒物 (18)1.12目视.............................. ..54.2.4焊接后-助焊剂残留物-可清洗助焊剂 (18)1.12.1 光照度 (5)4.2.5焊接后-助焊剂残留物-免清洗助焊剂 (18)1.12.2 放大装置和照明 (5)4.3焊接连接 (18)1.13 静电释放防护 (6)4.3.1焊接连接-总则 (19)1.14 污染......................... (6)4.3.2焊接连接-焊接异常 (22)1.15 材料的方法 (6)2.参考标准...............................6 4.3.2.1焊接连接-焊接异常-暴露金属基材. (22)4.3.2.2焊接连接-焊接异常-暴露焊接表面 (22)3.备线 ......... ......... .. (7)4.4导线、引线准备上锡 (23)3.1 单芯线（包含非屏蔽和屏蔽线中的单芯线）.8 4.5导线绝缘皮 (24)4.5.1导线绝缘皮—间隙 (24)3.1.2铜丝损伤和切线 (8)Huizhou aowa electroncis Industrial Co.,Ltd版本：第C版题目：线缆和线束组件通用标准页次： 2 /77目录4.5.2导线绝缘皮—焊后损伤 (26)7.12超声熔接 (59)4.6呈鸟笼状散开的导线（焊后） (27)8.连接器装配和连接 (61)4.7导针焊接 (27)8.1连接器损伤 (62)4.8搭接—2条以上导线焊接 (29)8.1.1连接器损伤-总则 (62)5．热缩套管 (33)8.1.2连接器损伤-接触面 (63)6.端子压接 (37)8.1.3连接器损伤-PIN（管脚） (62)6.1端子与线缆定义 (38)8.2PIN安装 (63)6.2端子铆接的外形总体要求 (38)8.3固定塞. (64)6.3绝缘铆压区 (38)8.3.1固定塞安装 (64)6.4绝缘检查窗口 (40)8.4线缆单根受力 (64)6.5导体铆压 (41)8.5线缆过长 (65)6.6喇叭口 (42)9.标签 (67)6.7 导体刷 (42)9.1旗型标签 (68)6.8残余料带 (43)9.2缠绕标签 (70)6.9 单根受力 (44)10.线束组件的缠绕、防护 (72)6.10 端子铆接特别工艺要求 (44)10.1胶带 (73)6．10.1 并接假线位置 (44)10.2海绵 (74)6.11端子与线缆保持力 (45)11测试、测量 (75)6.12特殊产品要求 (46)11.1非破坏性测试 (75)7.二次成型和超声熔接 (47)11.2返工或维修后测试 (75)7.1二次成型—内模 (48)11.3导通性测试 (75)7.2二次成型—冲胶 (49)11.4短路测试 (75)7.3二次成型—外模和卡扣成型 (49)11.5 耐压（DWV）测试 (75)7.4二次成型-合型线错位 (52)11.6 绝缘电阻（IR）测试 (76)7.5二次成型—连接器和线缆的配合 (52)11.7尺寸测量 (76)7.6二次成型—毛边、批锋 (54)12．包装 (76)7.7二次成型—裂纹、破损、松动 (56)12.1规格型号 (76)7．8二次成型—颜色 (57)12.2数量 (76)7．9二次成型—固化 (57)12.3包装的特殊要求 (76)7.10二次成型—返工 (58)12.4外包装 (76)7.11二次成型—螺纹和螺纹孔 (58)Huizhou aowa electroncis Industrial Co.,Ltd版本：第C版题目：线缆和线束组件通用标准页次： 3 /771.线缆和线束组件的要求和验收1.1 范围本标准收集了关于线缆、导线及线束组件的电气和机械质量可接受性通用要求。
目录......................................................................................................... 错误！未定义书签。
1、线对板连接器 (1)
选型重点注意事项 (1)
2、板对板连接器 (3)
选型重点注意事项： (3)
常用板对板连接器： (3)
3、线对线连接器 (4)
选型重点注意事项 (4)
常用线对线连接器 (4)
4、I/O连接器 (4)
选型重点注意事项 (4)
常用I/0连接器 (5)
5、同轴连接器 (5)
选型重点注意事项 (5)
常用同轴连接器 (6)
6、非焊接端子 (6)
选型重点注意事项 (6)
常用非焊接端子 (6)
7、端子排 (7)
选型重点注意事项 (7)
常用端子排 (7)
1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。
主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。
端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。
以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。
端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。
7。
1、线对板连接器....................................... 错误!未定义书签。
选型重点注意事项................................... 错误!未定义书签。
2、板对板连接器....................................... 错误!未定义书签。
选型重点注意事项：................................. 错误!未定义书签。
常用板对板连接器：................................. 错误!未定义书签。
3、线对线连接器....................................... 错误!未定义书签。
选型重点注意事项................................... 错误!未定义书签。
常用线对线连接器................................... 错误!未定义书签。
4、I/O连接器......................................... 错误!未定义书签。
选型重点注意事项................................... 错误!未定义书签。
常用I/0连接器..................................... 错误!未定义书签。
5、同轴连接器......................................... 错误!未定义书签。
选型重点注意事项................................... 错误!未定义书签。
常用同轴连接器..................................... 错误!未定义书签。
6、非焊接端子......................................... 错误!未定义书签。
连接器产品设计规范一、SMT表面焊接技术设计建议规范⑴、SMT TYPE的连接器, 其所有零件脚与胶芯基准面相对位置度须≦0.15 mm。
⑵、SMT TYPE的连接器, 其所有零件脚最差位置度须与胶芯基准面等高度(= 0)。
⑶、SMT TYPE的连接器, 其所有零件脚最佳设计值应低于胶芯基准面0.05 mm。
⑷、SMT TYPE的连接器, 其所有零件脚最佳设计角度为90°。
⑸、SMT TYPE的连接器, 其所有零件脚次佳设计角度为向下倾斜约0°～2°(90°～92°)与PC Board 至少应有三分之一以上之接触。
⑹、SMT TYPE的连接器, 其所有零件脚最差设计角度为向上倾斜角度＜90°, 此设计角度会造成焊锡性不良。
⑺、SMT TYPE的连接位置度方向表示,以胶芯基面为零, 向上为正(+)向下为负(-)。
⑻、SMT端子在模、治具加工段须注意端子毛边方向,毛边不可在端子与PCB接触面。
二、SMT TYPE 连接器端子脚与PC板垫接触范围建议规范⑴、PAD的大小主要是受端子脚的Pitch与长`宽而影响。
⑵、Pitch愈大,相对的端子宽度与PAD宽度亦可加大。
b= a + 0.10 mm min. a = 端子脚宽度 c = 端子脚长度d= c + 0.40 mm min. b = PAD宽度 d = PAD 长度下列为建议之SMT TYPE 连接器端子脚与PC Board PAD接触范围单位 : mmPitch 0.50 mm 0.80 mm 1.0 mm 1.27 mm 2.0 mm 2.54 mma 0.20 0.25 0.40 0.40 0.60 0.60b 0.30 0.50 0.60 0.80 1.0 1.20c c c c c c cd c + 0.40 c + 0.40 c + 0.40 c + 0.40c +0.40c + 0.40e 0.20 0.30 0.40 0.47 1.0 1.34a=端子脚宽度；b=PAD宽度；c=端子脚长度(端子脚长度依各类产品而定)；d = PAD 长度；e=PAD与PAD间之距离三、平整度设计建议规范(1)、SMT TYPE的连接器, 其所有零件脚的相对高低位置视为平整度,一般要求为0.10mmMax.(2)、平整度表示方式有下图所列几种方式；对SMT产品标准标示:①、端子间平整度②、端子与胶芯基准面位置度。
序号标准号标准名称1GB 13140.3-2008家用和类似用途低压电路用的连接器件第2部分:作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求无螺纹型夹紧件的连接器件的特殊要求2GB 13140.4-2008家用和类似用途低压电路用的连接器件第2部分:作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求3GB 13140.5-2008家用和类似用途低压电路用的连接器件第2部分:扭接式连接器件的特殊要求4GB 13140.6-2000家用和类似用途低压电路用的连接器件第2部分:端子或连接器件用(端接和/或分接)接线盒的特殊要求5GB 17196-1997连接器件连接铜导线用的扁形快速连接端头安全要求6GB 17464-1998连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求7GB 19651.3-2008杂类灯座第2-2部分:LED模块用连接器的特殊要求8GB 4453-1984消火栓连接器9GB/T 11313.1-2000射频连接器第1-1部分:单或多系列空白详细规范10GB/T 11313.2-2007射频连接器第2部分:9.52型射频同轴连接器分规范11GB/T 11313.24-2001射频连接器第24部分:75Ω电缆分配系统用螺纹连接射频同轴连接器(F型)12GB/T 11313.33-2001射频连接器第33部分:BMA系列射频连接器分规范13GB/T 11313.36-2006射频连接器第36部分:特性阻抗为50Ω的搭锁连接微小型射频同轴连接器(MCX型)14GB/T 11313.4-2007射频连接器第4部分:外导体内径为16mm(0.63in)、特性阻抗为50Ω、螺纹连接的射频同轴连接器(7-16型)15GB/T 11313-1996射频连接器第1部分:总规范一般要求和试验方法16GB/T 12272-1990射频同轴连接器耐射频高电位电压测试方法17GB/T 12507.1-2000光纤光缆连接器第1部分:总规范18GB/T 12793-1991电连接器接触件嵌卸工具总规范19GB/T 13536-1992飞机地面供电连接器20GB/T 13881-1992牵引车与挂车之间气制动管连接器21GB/T 14313-1993精密硬同轴线及其精密连接器总规范22GB/T 14865-1993SMB型射频同轴连接器23GB/T 14947-1994声系统设备互连用连接器的应用24GB/T 15125-1994信息技术数据通信25插针DTE/DCE接口连接器及接触件号分配25GB/T 15157.14-2007频率低于3MHz的印制板连接器第14部分:音频、视频和音像设备用低音频及视频圆形连接器详细规范26GB/T 15157.2-1998印制板用频率低于3MHz的连接器第2部分:有质量评定的具有通用安装特征基本网格 2.54mm(0.1in)的印制板用两件式连接器详细规范27GB/T 15157.7-2002频率低于3MHz的印制板连接器第7部分:有质量评定的具有通用插合特性的8位固定和自由连接器详细规范28GB/T 15157-1994印制板用频率低于3MHz的连接器第1部分:总规范一般要求和编制有质量评定的详细规范的导则29GB/T 15212-1994广播及类似声系统用连接器的应用30GB/T 15396-1994射频电缆和连接器用六角和正方形压模腔体、压头、标准规、外导体压接套和中心接触件压接导线筒的尺寸31GB/T 15644-1995视听系统设备互连用连接器的应用32GB/T 15886-1995C型射频同轴连接器33GB/T 15887-1995SMC型射频同轴连接器34GB/T 15888-1995UHF型射频同轴连接器35GB/T 15889-1995SSMA型射频同轴连接器36GB/T 15890-1995SSMB型射频同轴连接器37GB/T 17183-1997数据终端设备和数据电路终接设备用的高速25插针接口暨可替换的26插针连接器38GB/T 17535-1998信息技术系统间远程通信和信息交换在S和T参考点上定位的ISDN基本接入接口用的接口连接器和接触件分配39GB/T 17559-1998信息技术系统间远程通信和信息交换26插针接口连接器配合性尺寸和接触件编号分配40GB/T 17562.1-1998频率低于3MHz的矩形连接器第1部分:总规范一般要求和编制有质量评定要求的连接器详细规范的导则41GB/T 17562.8-2002频率低于3MHz的矩形连接器第8部分:具有4个信号接触件和电缆屏蔽用接地接触件的连接器详细规范42GB/T 17959-2000信息技术系统间远程通信和信息交换50插针接口连接器配合性尺寸和接触件编号分配43GB/T 18123-2000音频、视频及视听系统视频系统Y/C连接器的应用和优选电配接值44GB/T 18310.42-2003纤维光学互连器件和无源器件基本试验和测量程序第2-42部分:试验连接器的静态端部负荷45GB/T 18311.30-2007纤维光学互连器件和无源器件基本试验和测量程序第3-30部分:检查和测量单套管多芯光纤连接器抛光角度和光纤位置纤维光学互连器件和无源器件基本试验和测量程序第3-34部分: 46GB/T 18311.34-2003检查和测量随机配接连接器的衰减纤维光学互连器件和无源器件基本试验和测量程序第3-40部分: 47GB/T 18311.40-2003检查和测量带保偏光纤尾纤连接器的消光比有质量评定的直流和低频模拟及数字式高速数据处理设备用连接器48GB/T 18501.1-2001第1部分:总规范直流和低频模拟及数字式高速数据处理设备用连接器第2部分:有49GB/T 18501.2-2001质量评定的圆形连接器分规范电子设备机械结构482.6mm(19in)系列机械结构尺寸第3-104部50GB/T 19520.15-2009分:基于连接器的插箱和插件的接口尺寸连接器件电气铜导线螺纹型和非螺纹型夹紧件的安全要求适用51GB/T 20636-2006于35mm2以上至300mm2导线的特殊要求道路车辆牵引车和挂车之间的电连接器第1部分:24V标称电压车52GB/T 20716.1-2006辆的制动系统和行走系的连接道路车辆牵引车和挂车之间的电连接器第2部分:12V标称电压车53GB/T 20716.2-2006辆的制动系统和行走系的连接54GB/T 20717-2006道路车辆牵引车和挂车之间的电连接器24V15芯型55GB/T 20718-2006道路车辆牵引车和挂车之间的电连接器12V13芯型56GB/T 21021-2007射频连接器、连接器电缆组件和电缆互调电平测量57GB/T 21022.1-2007纤维光学连接器接口第1部分:总则和导则58GB/T 23469-2009坠落防护连接器59GB/T 4982-2003真空技术快卸连接器尺寸第1部分:夹紧型60GB/T 4983-2003真空技术快卸连接器尺寸第2部分:拧紧型61GB/T 5053.1-2006道路车辆牵引车与挂车之间电连接器7芯24V标准型(24N)62GB/T 5053.2-2006道路车辆牵引车与挂车之间电连接器7芯12V标准型(12N)63GB/T 5053.3-2006道路车辆牵引车与挂车之间电连接器定义、试验方法和要求电子设备用机电元件基本试验规程及测量方法第8部分:连接器、64GB/T 5095.8-1997接触件及引出端的机械试验65GB/T 5964-2008核仪器用同轴电缆连接器66GB/T 6643-1986通用硬同轴传输线及其法兰连接器总规范非广播磁带录象机测量方法第5部分:宽带录象机-- 包括具有Y/C 67GB/T 7397.5-2000视频连接器的宽带录象机(PAL/NTSC)微处理器系统总线8位及16位数据(MULTIBUS I) 第2部分:对带68GB/T 7497.2-2008有边缘连接器(直接配合)的系统总线配置的机械与引脚的描述69GB/T 7497.3-2008微处理器系统总线8位及16位数据(MULTIBUS I) 第3部分:对带有插针与插座连接器(间接配合)的欧洲板配置的机械与插针的描述70GB/T 9393-1988ST3型电子测量仪器用连接器信息技术数据通信37插针DTE/DCE接口连接器和接触件编号分71GB/T 9950-2008配信息技术系统间远程通信和信息交换34插针DTE/DCE接口连接72GB/T 9951-2008器的配合性尺寸和接触件编号分配73GB 13140.1-2008家用和类似用途低压电路用的连接器件第1部分:通用要求家用和类似用途低压电路用的连接器件第2部分:作为独立单元的74GB 13140.2-2008带螺纹型夹紧件的连接器件的特殊要求75GB/T 14370-2007预应力筋用锚具、夹具和连接器76GB/T 5335-2008汽车液压制动装置压力测试连接器技术要求77GB/T 5922-2008汽车和挂车气压制动装置压力测试连接器技术要求信息技术数据通信15插针DTE/DCE接口连接器和接触件编号分78GB/T 9952-2008配79GB 11313-1989射频同轴连接器总规范80GB 11314-1989N型射频同轴连接器81GB 11315-1989BNC型射频同轴连接器82GB 11316-1989SMA型射频同轴连接器83GB 12321-1990船用16~125A插头插座和连接器84GB 12507-1990光纤光缆连接器第1部分:总规范(可供认证用)85GB 13140.1-1997家用和类似用途低压电路用的连接器件第1部分:通用要求家用和类似用途的固定电气装置的连接器件连接铜导线的无螺纹86GB 13140.2-1995端子的特殊要求家用和类似用途低压电路用的连接器件第2部分:作为独立单元的87GB 13140.2-1998带螺纹型夹紧件的连接器件的特殊要求家用和类似用途低压电路用的连接器件第2部分:作为独立单元的88GB 13140.3-1998带无螺纹型夹紧件的连接器件的特殊要求家用和类似用途低压电路用的连接件第2部分:作为独立单元的带89GB 13140.4-1998刺穿绝缘型夹紧件的连接器件的特殊要求家用和类似用途低压电路用的连接器件第2部分:扭接式连接器件90GB 13140.5-1998的特殊要求91GB 4728.3-1984电气图用图形符号导线和连接器件电子设备用机电元件基本试验规程及测量方法第八部分:连接器、92GB 5095.8-1986接触件及接端的机械试验93GB 5146-1985音响设备用圆形连接器型号命名方法94GB 5818-1986音响设备用圆形连接器总规范(可供认证用)95GB 5819.1-1986音响设备用圆形连接器详细规范YS1型圆形连接器(可供认证用) 96GB 5819.2-1986音响设备用圆形连接器详细规范YS2型圆形连接器(可供认证用) 97GB 5819.3-1986音响设备用圆形连接器详细规范YC型圆形连接器(可供认证用) 98GB 5819.4-1986音响设备用圆形连接器详细规范YL型圆形连接器(可供认证用) 99GB 6644-1986通用硬同轴传输线及其法兰连接器详细规范100GB 8286.4-1987矿用隔爆型移动变电站高压电缆连接器101GB 9021.1-1988SL10型视频连接器102GB 9021.2-1988SL12型视频连接器103GB 9021.3-1988SL16型视频连接器104GB 9024-1988印制板用频率低于3MHz的连接器总则和制订详细规范和导则105GB 9539-1988DC2型带状电缆连接器详细规范106GB/T 12270-1990射频同轴连接器电气试验和测试程序屏蔽效率107GB/T 12271-1990射频同轴连接器射频插入损耗测试方法108GB/T 12507.2-1997光纤光缆连接器第2部分:F-SMA型光纤光缆连接器分规范109GB/T 13949-1992视频系统中21芯连接器的应用特性110GB/T 14370-2000预应力筋用锚具、夹具和连接器111GB/T 14557-1993射频同轴连接器电气试验和测量程序反射系数信息处理数据通信使用25插针连接器的DTE/DCE接口备用控112GB/T 15123-1994制操作113GB/T 15158-1994音响设备用连接器系列和品种114GB/T 5053.1-1985汽车与挂车之间24N型电连接器115GB/T 5053.2-1985汽车与挂车之间12N型电连接器116GB/T 5053.3-1985汽车与挂车之间电连接器的试验方法与要求117GB/T 5335-1985汽车制动装置液压试验的连接器118GB/T 5922-1986汽车和挂车气压制动装置压力测试连接器119GB/T 5964-1986核仪器用高压同轴连接器微处理机系统总线I8位及16位数据第二部分:采用边缘连连接器120GB/T 7497.2-1987(直接配合)作为系统总线配置的机械及插针的微处理机系统总线I8位及16位数据第三部分:采用插针和插座连121GB/T 7497.3-1987接器(间接配合)作为系统总线配制的机械及插122GB/T 9020-1988视频连接器总规范123GB/T 9538-1988带状电缆连接器总规范124GB/T 9950-1988数据通信37插针及9插针DTE/DCE接口连接器和插针分配125GB/T 9951-1988数据通信34插针DTE/DCE接口连接器和插针分配126GB/T 9952-1988数据通信15插针DTE/DCE接口连接器和插针分配127GJB 101-86小圆形快速分离耐环境电连接器总规范128GJB 101A-97耐环境快速分离小圆形电连接器总规范129GJB 1216-91电连接器接触件总规范130GJB 1217-91电连接器试验方法131GJB 1308-91滤波电连接器要求132GJB 142/1-97机柜用外壳定位小型矩形电连接器详细规范133GJB 142A-94机柜用外壳定位小型矩形电连接器总规范134GJB 143-86３ＣＸ型气密封耐辐照圆形电连接器总规范ＧＪＢ５９８耐环境快速分离圆形电连接器的绝缘安装板接触件孔135GJB 1610-93位排列ＧＪＢ５９９耐环境快速分离高密度小园形电连接器的绝缘安装板136GJB 1611-93接触件孔位排列ＧＪＢ６００螺纹连接圆形电连接器的绝缘安装板接触件孔位排137GJB 1612-93列138GJB 1717-93通用印制电路板电连接器总规范139GJB 176-86耐环境线簧孔矩形电连接器总规范140GJB 176A-98Ｊ７系列耐环境线簧孔矩形电连接器规范141GJB 177-86压接接触矩形电连接器总规范142GJB 177A-99压接接触件矩形电连接器总规范143GJB 1784-93电连接器附件总规范144GJB 198-86火炮与牵引车间的电连接器的试验方法与要求145GJB 199-86火炮与牵引车间的１２Ｎ型电连接器146GJB 200-86火炮与牵引车间的２４Ｎ型电连接器147GJB 201-86火炮与牵引车间的电连接器在牵引车后横梁上的安装148GJB 2281-95带状电缆电连接器总规范149GJB 2292-95电连接器附件配合尺寸和要求150GJB 2293-95电连接器接触件配合尺寸和要求151GJB 2446-95外壳定位超小型矩形电连接器总规范152GJB 2447-95耐振音频电连接器总规范153GJB 2889-97ＸＣ系列高可靠小圆形线簧孔电连接器规范154GJB 2905-97耐环境推／拉式快速分离圆形电连接器总规范155GJB 3159-98机柜和面板用矩形电连接器总规范156GJB 3234-98耐环境复合材料外壳高密度小园形电连接器及附件总规范157GJB 3517-99刀叉型接触件中心螺杆连接矩形电连接器总规范158GJB 3593-99耐强冲击螺纹连接圆形电连接器总规范159GJB 3780-99组合式电连接器及其零部件总规范160GJB 598-88耐环境快速分离圆形电连接器总规范161GJB 598A-96耐环境快速分离圆形电连接器总规范162GJB 599-88耐环境快速分离高密度小圆形电连接器总规范163GJB 599A-93耐环境快速分离高密度小圆形电连接器总规范164GJB 600-88螺纹连接圆形电连接器总规范165GJB 600A-2001螺纹连接圆形电连接器总规范166GJB 970-90防水快速分离重负荷电连接器总规范167GJB/Z 62.1-94军用电连接器系列型谱低频电连接器168GJB/Z 62.2-94军用电连接器系列型谱射频连接器169GJB/Z 62.3-94军用电连接器系列型谱插入式电子元器件插座170GJB/Z 79-96接口电连接器选型指南171GJB 101-86小圆形快速分离耐环境电连接器总规范172GJB 101A-97耐环境快速分离小圆形电连接器总规范173GJB 1212-91射频三同轴连接器总规范174GJB 1216-91电连接器接触件总规范175GJB 1217-91电连接器试验方法176GJB 1308-91滤波电连接器要求177GJB 142-86Ｄ系列矩形连接器总规范178GJB 142/1-97机柜用外壳定位小型矩形电连接器详细规范179GJB 142A-94机柜用外壳定位小型矩形电连接器总规范180GJB 143-86３ＣＸ型气密封耐辐照圆形电连接器总规范。
word文档整理分享Q/ZX xxxxxxxxxxxxxxxx有限公司企业标准(工艺技术标准)Q/ZX - 2001连接器、线缆选型及其组件设计规范2001- - 发布 2001- - 实施xxxxxxxxxxxxxxx有限公司发布Q/SZX 2001 - 01目次前言1 范围 (1)2 引用标准 (1)3 定义 (1)4 连接器的选型 (2)4.1 连接器的分类 (2)4.2 欧式连接器选型 (2)4.2.1欧式连接器的特性 (2)4.2.2 欧式连接器选型 (7)4.3 2MM连接器选型 (7)4.3.1 2MM连接器特性 (7)4.3.2 2MM连接器选型 (15)4.4 RF连接器选型 (15)4.5 D-SUB连接器的选型 (16)4.6 扁平电缆连接器的选型 (17)4.7 IC插座的选型 (17)4.8 圆形连接器选型 (18)4.9 各种接线端子、电源连接器选型 (18)5 电缆选型 (18)5.1 电线选型 (18)5.2 通信电缆的选型 (19)5.3 RF电缆的选型 (19)6 电缆组件的设计 (20)7 验证 (20)Q/SZX 2001 - 01前言本标准主要依据电连接器、电缆及RF电缆组件有关标准。
本标准由xxxxxxxxxxxxxxx有限公司CDMA事业部工艺结构部提出并归口。
本标准起草部门：CDMA工艺结构部工艺室。
本标准主要起草人：xxxxx。
本标准于2001年12 月首次发布。
xxxxxxxxxxxxxxxxxxxxx有限公司企业标准(工艺技术标准)Q/SZX 2001 – 011 范围本标准适用于CDMA通讯设备所用连接器、线缆选型及其组件设计。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
GB/T 17738.1-1999 射频同轴电缆组件第一部份：总规范一般要求和试验方法GJB 142A—94 机柜用外壳定位小型矩形电连接器总规范IEC 1076-4-101：1995 CONNECTOR WITH ASSESSED QUALITY，FOR USE IN d.c.LOW-FREQUENCY ANALOGUE AND IN DIGITAL HIGH SPEED DATAAPPLICATIONS PART 4 Printed Board Connectors IEC 60603-1：1991 印制板用频率低于3MHz的连接器第一部分：总规范—一般要求和编制有质量评定要求的详细规范的导则IEC 60603-2：1995-09 印制板用频率低于3MHz的连接器第二部分：有质量评定的具有通用安装特征、基本网格为2.54mm的印制板用两件式连接器详细规范IEC 61169-1：1992-08 射频连接器总规范—一般要求和试验方法3 定义本标准采用下列定义：电缆组件具有规定性能作为单个元件来使用的线缆和连接器的组合件。
连接器通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。
3.1 术语3.1.1 类型 type一个特定的分门类中的连接器，例如：单件式连接器（边缘插座连接器），两件式连接器。
3.1.2 品种 style一个类型中的一种特定的连接器。
3.1.3 规格 variant一个类型和品种内或相关的一系列连接器中连接器的变异。
4 连接器的选型4.1 连接器的分类本规范根据CDMA通讯设备实际使用连接器的状况，把连接器分成以下几类：a)欧式连接器；b)2mm连接器；c)RF连接器；d)D-Sub型连接器；e)扁平电缆连接器；f)IC插座；g)圆形电连接器；h)各种接线端子、电源连接器；对上述所有连接器的选型，都应满足《系统内、外接口定义及说明》中的要求及相应连接器标准的有关电气、机械、环境要求。
4.2 欧式连接器选型4.2.1欧式连接器的特性a)气候类别见表1表1 气候类别b)耐电压表2 耐电压(PL 1.2.3)f)机械操作最大速度:10mm/s，间隔时间：30s（不插合）表3 机械操作g)插入力与拔出力如表4所示最大速度（10mm/s）表4 插入和拔出力h)插合数据①插入方向连接器在完全插合至U=14.2时，应保证达到规定的接触电阻，详见图2图2 插入方向②垂直于插入方向如果印制板或固定板装连接器是浮动安装的，自由和固定板装连接器的设计应给出至少1mm能调节的位移量（注：对于固定板装连接器的刚性安装，安装机架必须有适当严格的公差。
）。
图3 垂直于插入方向③倾斜度自由和固定板装连接器的设计允许有倾斜度误差，其纵轴向为±4°,横轴向为±4°。
图4 倾斜度i)轴测图和尺寸图5 轴测图表5 轴测图尺寸4.2.2 欧式连接器选型欧式及其混装连接器通常使用在背板互连系统，被选用的连接器应满足以下几点要求：a)应优先选用C、R、M型，其外形尺寸、安装方式应符合IEC60603-2的有关规定，PCB打孔图应参照连接器参数库中的有关图样。
b)欧式连接器的参照系固定板连接器的安装面上,通过安装孔中心位置的线作为基准线。
用靠近32号接触件安装孔的标称中心作为基准点。
c)RF混装型的连接器，RF端子的频率范围、阻抗特性、VSWR、插入损耗、应满足一定的要求。
带电源端子混装型连接器应满足一定的功率要求，安装混装连接器时必须有适当的公差和导向要求，若能实现浮动安装最好；d)选用的连接器应易于安装，并且所有的欧式连接器都具有相同安装特性e)连接器应接触可靠，有良好的导电绝缘性能，有足够的机械强度，插拔次数满足国际和国内有关标准的规定；f)考虑PCB厚度对连接器引脚长度的要求，穿孔焊接连接器的引脚露出板面高度≥1mm，保证焊接可靠；g)连接信号的电缆与连接器必须保证阻抗匹配；h)若有EMC要求，连接器必须满足EMC要求；i)连接器的端接形式有压接、焊接PCB等几种形式，可根据实际需要进行选用。
4.3 2mm连接器选型4.3.1 2mm连接器特性2mm连接器是基于IEC1076-4-101、IEC917标准设计的，用于连接低频模拟信号和高速率数据信号，是一种模块式的HARD METRIC互连系统。
它有以下一些电性能：a)气候类型气候类型详见表7所示表7 气候类型b)耐电压（不同接触件排列方式）见表8所示表8 耐电压c)额定电流在标准大气条件下，装载所有接触件，额定电流如表9和图7所示表9 额定电流图7 额定电流与环境温度关系曲线d)接触电阻：单个接触电阻20 m Max；e)绝缘电阻：104M ；f)机械操作最大速度:10mm/s，间隔时间：30s（不插合），如表10所示表10 机械操作g)啮合与分离力在标准大气条件下，啮合与分离力速度最大为10mm/s表11 啮合与分离力h)印制板：金属化孔直径在0.55-0.65mm，背板厚度在1.4-5.6mm，（单）印制板厚为1.4-4.2mm；i)耐久性：至少500次循环；j)接触件尺寸接触件有三种长度，三种长度Mating Level 1、Mating Level2、Mating Level3分别为8.2、9.7、11.2，每种长度的接触件相差1.5mm，b排阳接触件高度只能为图9 25mm metric equipment practice 配合尺寸及其公差l)垂直方向尺寸图10 Height dimensions ,modular pitch of 25 mmm)深度尺寸配合尺寸M ref=7×2mm=14mm，这是一个理论值。
实际上设备的制造公差并不允许连接器完全插入，在深度方向连接器的电啮合范围见本节第o条。
图11 深度尺寸n)横向尺寸图12 横向尺寸o)电啮合范围图13 有效电啮合范围三种长度的连接器电啮合范围见表12所示表12 三种不同长度的接触件电啮合范围p)垂直啮合方向垂直啮合方向见图12所示图14 纵向、横向所允许的未对准q)倾斜见图154.3.2 2mm连接器选型选2mm连接器主要从以下几点来考虑：a)本产品主要用于直流、低频模拟电路、高速数字电路。
传输的数字信号时，可根据不同的速率，选择所需要的连接器品种；b)所选连接器的阻抗应尽可能符合设计要求；c)信号畸变、串音、驻波比应尽可能地小。
d)选用的连接器其外形尺寸、安装方式应符合IEC1076-4-101的有关规定，PCB板打孔图可参照连接器参数库的有关图样；e)多个连接器进行拼接使用时，拼接受到一些限制，没有MPC的连接器（如B型）仅用在有MPC连接器之间，C、N型连接器仅用在至少有一个MPC连接器的底部。
f)若有EMC要求，连接器必须满足EMC要求；g)连接器应接触可靠，有良好的导电绝缘性能，有足够的机械强度，插拔次数满足国际和国内有关标准的规定；h)考虑PCB厚度对连接器引脚长度的要求，穿孔焊接连接器的引脚露出板面高度≥1mm，保证焊接可靠；i)连接器的端接形式有压接、焊接PCB等几种形式，可根据实际需要进行选用。
4.4 RF连接器选型RF连接器在CDMA通信系统中起到连接RF信号的作用,它的品种类很多,但基本上都是“同轴”结构的。
从结构形式上分有直式和弯式，从安装形式上有自由端和固定端连接器，从等级上分有通用连接器（2级），高性能连接器（1级），标准试验连接器（0级），精密连接器，精密连接器以可分为实验室精密连接器（LPC）和通用精密连接器（GPC），从连接形式上分为螺纹连接、卡口连接、推拉式连接，从接口形式上分为SMA型、SMB型、SMC型、MCX型、N型、7/16型、C4型等等。
选型要根据实际情况并按下列原则选用：a)选定的连接器要符合实际使用的频率的范围；b)通常情况下，直式RF连接器的电性能比弯式的要好,可根据实际使用情况选用；c)选定的连接器要有较小的驻波比；d)选定的连接器要有较小的插入损耗；e)选定的连接器要与配接的连接器或电缆的阻抗匹配；f)螺纹连接器的EMC比任何卡口式、推拉式连接器好，且螺纹连接的连接器可靠性也较高,但推拉式连接器有连接快速、方便等特点，可用于那些插拔次数少的模块内部RF连接；g)有IM要求时，要考虑连接器的材料及镀层；h)有功率要求时，要考虑连接器所能承受的功率容量和耐射频高电位电压，以免被击穿。
如7/16连接器可在中高功率场合，N型可用在中功率的场合；i)通用连接器能满足要求时，不选用高性能连接器（有较好的性价比）；j)表面贴装连接器体积小，占用PCB的空间小，可用于小微型化电路系统中。
k)连接器应接触可靠，有良好的导电绝缘性能，有足够的机械强度，插拔次数满足国际和国内有关标准的规定。
