钢绞线伸长量计算公式

钢绞线张拉计算公式
钢绞线的张拉计算公式主要有以下两种：
1. 伸长量计算公式：△L=(P平×L)/(E×A)。

其中，△L代表钢绞线的伸长量，单位为厘米；P平代表钢绞线的平均张拉力，单位为牛；L代表钢绞线的长度，单位为厘米；E代表钢绞线的弹性模量，单位通常为MPa，具体数值以试验室实测数据为准；A代表钢绞线的截面积，对于单根φ15.24的钢绞线，其有效截面积为140平方毫米。

2. 张拉力计算公式：T=(A×Fy×π×D^2)/4。

在这个公式中，T代表张拉力；A代表钢绞线的横截面积；Fy代表钢绞线的屈服极限；π代表圆周率；D代表钢绞线的直径。

另外，钢绞线张拉值的计算还可以采用以下方式：ΔL=ΔL1+ΔL2-b-c。

其中，ΔL1为从初始拉力（桥梁施工规范规定一般为设计控制张拉力的10%~25%）至张拉设计控制拉力间的千斤顶活塞的张拉行程；ΔL2为初始拉力时的推算伸长值（按规范规定推算求得）；b为工具锚锚塞回缩量；c为工作锚锚塞回缩量。

后张法预应力钢绞线张拉伸长值的计算预应力钢绞线是现代建筑中常用的一种材料，它通过施加张拉力来提供建筑物的强度和稳定性。

在实际的工程中，了解钢绞线的张拉伸长值是非常重要的，可以帮助工程师正确设计和施工建筑物。

钢绞线的张拉伸长值是指在施加一定的加载力后，钢绞线在长度方向上产生的伸长量。

这个伸长量可以用公式来计算：△L=P*L/AE其中，△L是钢绞线的伸长量，P是施加在钢绞线上的加载力，L是钢绞线的原始长度，A是钢绞线的截面积，E是钢绞线的弹性模量。

在计算钢绞线的伸长量时，需要提供一些已知的参数，包括钢绞线的截面积、弹性模量和施加在钢绞线上的加载力。

这些参数可以通过实验室测试和工程设计手册来获得。

在实际的工程中，通常使用预应力法来施加加载力。

预应力法是通过预先施加一定的张拉力来使钢绞线产生预应力，然后再施加混凝土以形成一个整体结构。

这种方法可以提高建筑物的强度和承载能力。

在预应力钢绞线的计算中，首先需要确定所需的预应力量。

这个预应力量可以根据工程设计要求来确定。

例如，在桥梁工程中，根据桥梁的跨度和荷载要求，可以确定所需的预应力量。

然后，根据预应力量和钢绞线的截面积，可以计算出所需的加载力。

在实际的施工中，通常使用专门的张拉设备来施加加载力。

这个设备可以通过应用力学原理将加载力转移到钢绞线上。

施加加载力后，需要测量钢绞线的伸长量，可以使用测量仪器来进行测量。

测量完钢绞线的伸长量后，可以计算出钢绞线的应力值。

计算钢绞线的应力值非常重要，可以用来评估钢绞线的性能并确保工程的安全性。

根据钢绞线的应力值，可以进行进一步的设计和分析，确保建筑物的结构稳定和可靠。

总之，预应力钢绞线的张拉伸长值计算是建筑工程中的一项重要任务。

通过正确计算钢绞线的伸长量和应力值，可以确保建筑物的结构安全和可靠。

在实际的施工中，需要根据工程设计要求和测量设备来进行计算和测量。

这些计算和测量可以帮助工程师正确设计和施工预应力结构。

钢绞线理论伸长值计算理论伸长值计算公式：△L=Pp×L/（Ap×Ep）其中：Pp=P[（1+e-（KL+μθ））/2]式中：Pp—预应力筋的平均张拉力，取张拉端的拉力与计算截面处扣除孔道摩擦损失后的拉力的平均值；P1—预应力筋张拉端的张拉力P2—预应力筋张拉端的张拉力K—孔道每米局部偏差对摩擦的影响系数取0.0015；θ—从张拉端至跨中曲线孔道部分切线的夹角之和（单位弧度）；μ—预应力筋与孔道壁的摩擦系数取0.20-0.25；L—从张拉端至计算截面的孔道长度；Ap—预应力筋的截面积取139（mm2）；Ep —预应力筋的弹性模量，取值1.95×105MPa；25m箱梁预应力张拉计算书CK0+667.275立交桥箱梁，设计采用标准强度fpk=1860MPa的高强低松弛钢绞线，公称直径15.2mm，公称面积Ag=139mm2，弹性模量Eg=1.95×105MP。

为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。

一、计算公式及参数：1、预应力平均张拉力计算公式及参数：式中：Pp—预应力筋平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）k—孔道每米局部偏差对摩擦的影响系数：取0.0015u—预应力筋与孔道壁的磨擦系数，取0.252、预应力筋的理论伸长值计算公式及参数：△L=PpL/（ApEp）式中：Pp—预应力筋平均张拉力（N）L—预应力筋的长度（mm）Ap—预应力筋的截面面积（mm2），取139mm2Ep—预应力筋的弹性模量（N/mm2），取1.95×105N/mm2二、伸长量计算：1、N1束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×139=193905NX直=3.5m；X曲=2.35mθ=4.323×π/180=0.25radKX曲+uθ=0.0015×2.35+0.25×0.25=0.066Pp=193905×（1-e-0.066）/0.066=187644N△L曲=PpL/（ApEp）=187644×2.35/（139×1.95×105）=16.3mm △L直=PpL/（ApEp）=187644×3.5/（139×1.95×105）=24.2mm△L曲+△L直=16.3+24.2=40.52、N2束一端的伸长量：单根钢绞线张拉的张拉力：P=0.75×1860×139=193905NX直=0.75；X曲=2.25mθ=14.335×π/180=0.2502KX曲+uθ=0.0015×2.25+0.25×0.2502=0.0659Pp=193905×（1－e-0.0659）/0.0659=187653N△L曲=PpL/（ApEp）=187653×2.25/（139×1.95×105）=15.6mm △L直=PpL/（ApEp）=187653×0.75/（139×1.95×105）=5.2mm （△L曲+△L直）*2=（15.6+5.2）*2=41.6mm第二章张拉时理论伸长量计算一、计算参数：1、K—孔道每米局部偏差对摩擦的影响系数：取0.00152、u—预应力筋与孔道壁的摩擦系数：取0.253、Ap—预应力筋的实测截面面积：139mm24、Ep—预应力筋实测弹性模量：1.95×105N/mm25、锚下控制应力：σk=0.75Ryb=0.75×1860=1395N/mm26、单根钢绞线张拉端的张拉控制力：P=σkAp=193905N7、千斤顶计算长度：60cm8、工具锚长度：7cm二、张拉时理论伸长量计算：以N1束钢绞线为例：N1束一端的伸长量：式中：P—油压表读数（MPa）F—千斤顶拉力（KN）P=P1(8束)时，（1）15%σcon=232.7KN时：P=－0.48+0.021PF=－0.48+0.0219×232.7=4.6MPa （3）30%σcon=465.4KN时：P=－0.48+0.021PF=－0.48+0.0219×465.4=9.7MPa （4）100%σcon=1551.2KN时：P=－0.48+0.021PF=－0.48+0.0219×1551.2=33.5MPa （5）103%σcon=1597.7KN时：P=－0.48+0.021PF=－0.48+0.0219×1597.7=34.5MPaP=P2（7束）时，（1）15%σcon=203.6KN时：P=－0.48+0.021PF=－0.48+0.0219×203. 6=4.0MPa （3）30%σcon=407.2KN时：P=－0.48+0.021PF=－0.48+0.0219×407.2=8.4MPa （4）100%σcon=1357.3KN时：P=－0.48+0.021PF=－0.48+0.0219×1357.3=29.2MPa （5）103%σcon=1398.0KN时：P=－0.48+0.021PF=－0.48+0.0219×1398.0=30.1MPa 三、2407号千斤顶张拉，千斤顶回归方程：P=0.02247F+0.08式中：P—油压表读数（MPa）F—千斤顶拉力（KN）P=P1时：（1）15%σcon=232.7KN时：P=－0.2247F+0.08=0.08+0.02247×232.7=5.3MPa （3）30%σcon=465.4KN时：P=－0.02247F+0.08=0.08+0.02247×465.4=10.5MPa（4）100%σcon=1551.2KN时：P=－0.02247F+0.08=0.08+0.02247×1551.2=34.9MPa （5）103%σcon=1597.7KN时：P=－0.02247F+0.08=0.08+0.02247×1597.7=36.0MPa P=P2时：（1）15%σcon=203. 6KN时：P=－0.2247F+0.08=0.08+0.02247×203.6=4.7MPa （3）30%σcon=407.2KN时：P=－0.02247F+0.08=0.08+0.02247×407.2=9.2MPa （4）100%σcon=1357.3KN时：P=－0.02247F+0.08=0.08+0.02247×1357.3=30.6MPa （5）103%σcon=1398.0KN时：P=－0.02247F+0.08=0.08+0.02247×1398.0=31.5MPa。

预制梁钢绞线张拉伸长量计算一、计算公式及有关参数（依据）1、本计算依照《公路桥涵施工技术规范》JTJ041—2000；2、预应力钢绞线的伸长值△L（mm）计算公式及说明：△L=P p L/A p E p (12.8.3－1)式中：P p—预应力筋的平均张拉力（N），直线筋取张拉端的拉力，两端张拉的曲线筋计算方法见附录6—8式.P p=P[1-e-(kx+µθ)]/(kx+µθ) P=σ控×A p所以△L= P[1-e-(kx+µθ)]×L/(kx+µθ)A p E p=[1-e-(kx+µθ)]σ控L/ (kx+µθ)E p =ησ控L/E p 式中： L—预应力筋的长度(计算长度);A p—预应力筋的截面面积;E p—预应力筋的弹性模量(N/mm2),钢绞线E=195±10Gpa;P—预应力筋的张拉端至张拉力p=σ控A p;X—从张拉端至计算截面的孔道长度;θ—从张拉端至计算截面曲线孔道部分切线的夹角之和(rad);k—孔道每米局部偏差对摩擦的影响系数;对于预埋合金螺旋管道:k=0.0015;µ—预应力筋于孔道壁的摩擦系数µ=(0.2+0.25)/2=0.225二、论伸长量(梁长30米)的计算:N1束 L=3113.37cm k=0.0015 x=L/2=1556.686cm µ=0.225 θ=0.122171rad (1度=0.017453 rad)η=[1-e-(kx+µθ)]÷(kx+µθ)=[1-e-(0.0015×15.56686+0.225×0.087265)]÷(0.0015×15.56686+0.225x0.087265) =(1-e-0.050838765)/0.050838765=0.9750△L=ησ控L/E p=0.9750×1395×106Pa×31133.7mm/(195x109Pa)=217.16mm N2束 L=3117.98cm k=0.0015 x=L/2=1558.99cm µ=0.225 θ=0.122171radη=[1-e-(kx+µθ)]/(kx+µθ)=0.97499△L=ησ控L/E p=0.97499×1395×106Pa×31179.8mm/(195×109Pa)=217.48mm N3、N4束 L=3114.14cm k=0.0015 x=L/2=1557.07cm µ=0.225θ=0.034906radη=[1-e-(kx+µθ)]/(kx+µθ)=0.98456△L=ησ控L/E p=0.98456×1395×106Pa×31141.4mm/(195×109Pa)=219.34mm三、预应力钢绞线张拉伸长量值的修正计算:取前述N1~N4钢绞线平均伸长率作为：每延米伸长量作为值修正参数.N1伸长率:217.16/31133.7=6.98‰N2伸长率:217.48/31179.8=6.98‰N3、N4伸长率:219.34/31141.4=7.04‰平均伸长率:( 6.98‰+6.98‰+7.04‰+7.04‰)/4=7.01‰四、实测伸长量值计算与修正:1.实测伸长量值计算(计算长度=孔道长+千斤顶内预应力筋长度,按每端0.5米计)△L实测=(σ控下张拉伸长值之和-σ初始张拉伸长值之和-A)/0.9式中：A—锚具回缩(在σ控与σ初始之间的锚具回缩,含夹片回缩)2.千斤顶内钢绞线伸长量BB=2×500×7.01‰=7mm3.张拉伸长量修正值(计算长度=孔道长)C=△L实测-B五、张拉精度评价|(C/△L)×100％—100％| ≤ 6％六、各束伸长量（单位mm）：N1 :210.16 N2:210.48 N3 :210.34N4 :210.34。

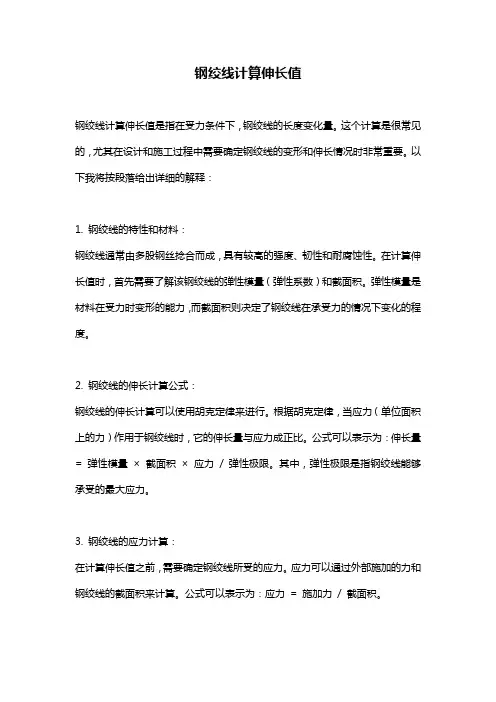

钢绞线计算伸长值钢绞线计算伸长值是指在受力条件下，钢绞线的长度变化量。

这个计算是很常见的，尤其在设计和施工过程中需要确定钢绞线的变形和伸长情况时非常重要。

以下我将按段落给出详细的解释：1. 钢绞线的特性和材料：钢绞线通常由多股钢丝捻合而成，具有较高的强度、韧性和耐腐蚀性。

在计算伸长值时，首先需要了解该钢绞线的弹性模量（弹性系数）和截面积。

弹性模量是材料在受力时变形的能力，而截面积则决定了钢绞线在承受力的情况下变化的程度。

2. 钢绞线的伸长计算公式：钢绞线的伸长计算可以使用胡克定律来进行。

根据胡克定律，当应力（单位面积上的力）作用于钢绞线时，它的伸长量与应力成正比。

公式可以表示为：伸长量= 弹性模量×截面积×应力/ 弹性极限。

其中，弹性极限是指钢绞线能够承受的最大应力。

3. 钢绞线的应力计算：在计算伸长值之前，需要确定钢绞线所受的应力。

应力可以通过外部施加的力和钢绞线的截面积来计算。

公式可以表示为：应力= 施加力/ 截面积。

4. 钢绞线的伸长计算实例：假设我们有一根钢绞线，弹性模量为200 GPa，截面积为5 mm²，施加的力为100 kN。

首先，我们可以计算应力：应力= 100 kN / 5 mm²= 20 MPa。

然后，我们可以使用胡克定律计算伸长量：伸长量= 200 GPa ×5 mm²×20 MPa / 弹性极限。

这里的弹性极限可以根据钢绞线的材料性质查表得到。

假设弹性极限为300 MPa，则伸长量= 200 GPa ×5 mm²×20 MPa / 300 MPa = 6.67 mm。

5. 钢绞线的应用和注意事项：钢绞线广泛应用于吊索、索道、桥梁、高楼建筑等工程项目中，因其高强度和耐久性而备受青睐。

在计算钢绞线的伸长值时，需要注意的是，应该使用正确的材料参数和力的数据，并确保计算过程准确无误。

钢绞线计算伸长值钢绞线在工程和建筑领域中广泛应用，常用于吊索、电缆牵引、桥梁和建筑物的支撑、锚固等场合。

在设计和施工过程中，了解钢绞线的伸长值对于保证工程的稳定和安全具有重要意义。

本文将介绍钢绞线伸长值的计算方法、影响因素以及相关的参考内容。

一、钢绞线伸长值的计算方法钢绞线的伸长值可以通过以下公式计算：L = 0.001 * L0 * E * ΔT其中，L为钢绞线的伸长值（单位：mm）；L0为钢绞线的长度（单位：mm）；E为钢绞线的弹性模量（单位：MPa）；ΔT为钢绞线的温度变化量（单位：摄氏度）。

二、影响钢绞线伸长值的因素1. 温度变化：钢绞线的伸长值与温度的变化密切相关。

当温度升高时，钢绞线会因为热胀冷缩而发生伸长。

因此，温度的变化是造成钢绞线伸长的主要因素之一。

2. 弹性模量：钢绞线的弹性模量是指单位应力下单位应变的比值，也可以理解为材料的刚度。

弹性模量越大，钢绞线在同样的受力作用下伸长的程度越小。

3. 材料的组成和处理工艺：钢绞线的伸长值还受到其材料的组成和处理工艺的影响。

不同的钢材料有不同的弹性模量和热胀系数，因此其伸长值也会有所差异。

4. 受力状态：钢绞线的伸长值还受到其受力状态的影响。

例如，在钢绞线被拉伸的情况下，其伸长值会增加；而在钢绞线受到压力的情况下，其伸长值则会减小。

三、相关参考内容1. 钢绞线材料规格和性能：包括钢绞线的弹性模量、热胀系数等参数。

可以查阅钢绞线生产商提供的技术手册或标准规范。

2. 温度变化数据：需要了解钢绞线所处环境的温度变化范围。

可以参考气象数据、环境监测数据等。

3. 钢绞线的受力状态：需要了解钢绞线的受力方式和受力大小。

可以参考工程设计图纸、施工方案等相关文件。

4. 相关计算工具和软件：可以使用专门的钢绞线伸长值计算软件或在线计算工具，如MatWeb、Engineering Toolbox等。

5. 相关标准规范和手册：例如《电气吊装工程技术规范》、《桥梁设计规范》等，这些规范和手册中往往会有关于钢绞线伸长值计算和相关要求的介绍。

钢绞线伸长值计算公式钢绞线伸长值计算(1) 依据台座具体形式及钢绞线锚固形式，计算下料长度为：下料长度L=传力柱长+钢横梁宽-1.20=85+0.60-1.20=84.4m设计图纸规定单束张拉控制力为195.3KN,则各阶段的张拉力为:初始应力0.1δcon ：0.1×195.3=19.53KNδcon ： 195.3KN1.05δcon ： 205.065KN(2)根据公式ΔL=ΡL/AypEyp，(式中:L=84.4m，Ayp=140mm2，Eyp=1.95×105N/mm2)计算各阶段张拉中钢绞线的伸长值：结果为：0.1δcon时: ΔL1=60mmδcon时: ΔL2=604mm1.05δcon时: ΔL3=635mm则钢绞线在控制应力时的量测伸长值:ΔL=ΔL2-ΔL1=544mm钢绞线在1.05δk时的量测伸长值:ΔL=ΔL3-ΔL1=575mm单根：总吨位/总根数×锚固长度m/2.73(或2.8)=伸长值（单位mm）偏差5～10％总吨位＝KN.M/10，钢绞线面积取140mm2，弹性模量1.95~2×105如：5根钢绞线60吨，张拉段45m，单根伸长值＝60/5×45/2.8=192.9mm7根6米120吨：120/7×6/2.8＝36.7346913根13米250吨：250/13×13/2.8＝89.2857113根21米250吨：250/21×13/2.8钢绞线的下料、编束钢绞线下料前先将钢绞线卷放在自制的放线架中，再将铁皮剪断，然后人抓住钢绞线一端，将钢绞线缓缓拉开（注意不使钢绞线产生有害变形，对有害变形的部分必须除掉），钢绞线下料用砂轮切割机切断。

钢绞线下料长度既要满足使用要求，又要防止下料过长造成浪费。

每根钢绞线的长度按下式确定：L=l+2×（l1+l2+l3+l4）式中：L—钢绞线下料长度l—孔道净长l1—工作锚长度l2—千斤顶长度l3—工作锚长度l4—张拉端外露长度，取50cm将下好的钢绞线放在工作台上，据设计编制成束。

钢绞线计算伸长值钢绞线是一种用途广泛的材料，常用于桥梁、建筑、电力输送线路等工程中，因其具有高强度、耐腐蚀、耐疲劳等特点而备受青睐。

在使用钢绞线的过程中，我们经常需要计算钢绞线的伸长值，以便能够准确地进行安装和施工。

钢绞线的伸长值是指在受到外力作用下，钢绞线单位长度的变化量。

一般情况下，钢绞线在受拉力作用下会发生伸长。

以下是一些计算钢绞线伸长值的相关参考内容。

1. 钢绞线伸长值的计算公式：钢绞线的伸长值可以通过以下公式计算：ΔL = FL / EA其中，ΔL为钢绞线的伸长值，F为施加到钢绞线上的拉力，L为钢绞线的原始长度，E为钢绞线的弹性模量，A为钢绞线的截面面积。

2. 钢绞线的弹性模量：钢绞线的弹性模量是指单位截面积的钢绞线在受拉力作用下，单位长度变化所对应的力学性质。

钢绞线的弹性模量可以通过以下公式计算：E = (σ / ε) × (1 + ε)其中，E为钢绞线的弹性模量，σ为钢绞线的应力，ε为钢绞线的应变。

一般情况下，钢绞线的弹性模量可以通过实验得出，也可以通过标准表格查找。

3. 钢绞线的截面面积：钢绞线的截面面积是指钢绞线横截面所占据的面积，可以通过以下公式计算：A = πr^2其中，A为钢绞线的截面面积，r为钢绞线的半径。

一般情况下，钢绞线的截面形状为圆形，因此可以通过直径计算半径再代入公式进行计算。

4. 应力-应变关系：钢绞线的应力-应变关系是指钢绞线在受拉力作用下，单位长度变化所对应的力学性质。

一般情况下，钢绞线的应力-应变关系可以通过实验得出，也可以通过标准表格查找。

需要注意的是，钢绞线的材料、直径、弹性模量等参数都会对伸长值产生影响，因此在计算钢绞线的伸长值时，需要根据具体的材料参数进行相应的计算。

以上是关于钢绞线计算伸长值的相关参考内容，通过执行相关公式和参考信息，我们可以准确地计算出钢绞线受拉力作用下的伸长值，从而确保安装和施工的准确性和可靠性。

钢绞线计算方法一、主要计算公式1.伸长量计算公式：△L=（P平×L）/（E×A）（1）△L：钢绞线伸长量，㎝P平：钢绞线平均张拉力，NL：钢绞线长度，㎝E：钢绞线弹性模量，MPa 一般图纸中有说明，但以试验室实测数据为准；A：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜22.平均张拉力P平=P×｛1-e-(kL+μθ）｝/(KL+μθ) (2)P:张拉端张拉力，单根钢绞线张拉力P=1860×0.75×140=195.3KN K：孔道摩擦影响系数，图纸中有说明；μ：钢绞线与孔道的摩擦系数，图纸中有说明，θ：从张拉端至计算截面的孔道切线转角之和，当有平弯时同样参与计算, Rad(弧度)二、示例图中L1=5米，L2=8，L3=10；θ1=10.30，θ2=8.10，θ3=5.60钢绞线为15束，弹性模量E=2.0×105MPa,μ=0.15; k=0.001计算过程如下：1.θ=(10.3+8.1+5.6)/180×π=0.419(Rad);2.根据P平=P×｛1-e-(kL+μθ）｝/(KL+μθ)=195.3×15×｛1-e-(0.001×23+0.15×0.419）｝/(0.001×23+0.15×0.419)=2807.3KN3.根据△L=（P平×L）/（E×A）=（2807.3×23）/（2.0×105×140×15）=15.3㎝三、其它1.一般估计时每米钢绞线按伸长0.6㎝考虑，2.两端张拉时算出一半×2，3.根据校顶报告计算张拉力时采用内差法；4.有平弯时也要参与计算。

5.因为误差极小，所以，可用钢绞线的切线长可代替钢绞线长。

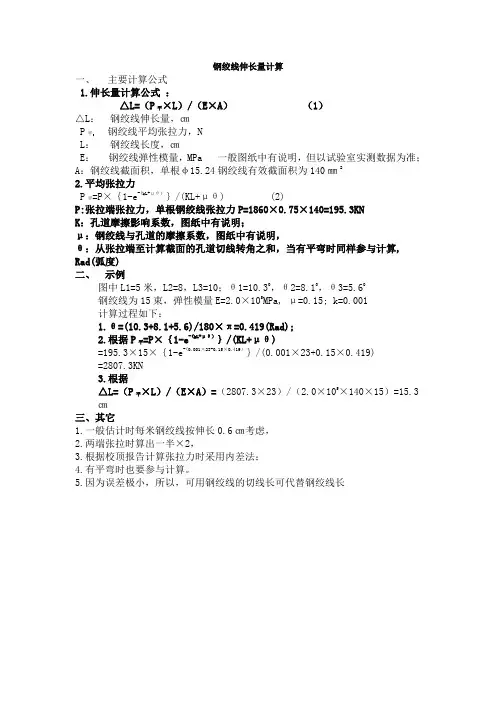

钢绞线伸长量计算一、主要计算公式1.伸长量计算公式：×L）/（E×A）（1）△L=（P平△L：钢绞线伸长量，㎝钢绞线平均张拉力，NP平：L：钢绞线长度，㎝E：钢绞线弹性模量，MPa 一般图纸中有说明，但以试验室实测数据为准；A：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜22.平均张拉力=P×｛1-e-(kL+μθ）｝/(KL+μθ) (2)P平P:张拉端张拉力，单根钢绞线张拉力P=1860×0.75×140=195.3KNK：孔道摩擦影响系数，图纸中有说明；μ：钢绞线与孔道的摩擦系数，图纸中有说明，θ：从张拉端至计算截面的孔道切线转角之和，当有平弯时同样参与计算, Rad(弧度)二、示例图中L1=5米，L2=8，L3=10；θ1=10.30，θ2=8.10，θ3=5.60钢绞线为15束，弹性模量E=2.0×105MPa, μ=0.15; k=0.001计算过程如下：1.θ=(10.3+8.1+5.6)/180×π=0.419(Rad);2.根据P=P×｛1-e-(kL+μθ）｝/(KL+μθ)平=195.3×15×｛1-e-(0.001×23+0.15×0.419）｝/(0.001×23+0.15×0.419)=2807.3KN3.根据△L=（P×L）/（E×A）=（2807.3×23）/（2.0×105×140×15）=15.3平㎝三、其它1.一般估计时每米钢绞线按伸长0.6㎝考虑，2.两端张拉时算出一半×2，3.根据校顶报告计算张拉力时采用内差法；4.有平弯时也要参与计算。

5.因为误差极小，所以，可用钢绞线的切线长可代替钢绞线长。

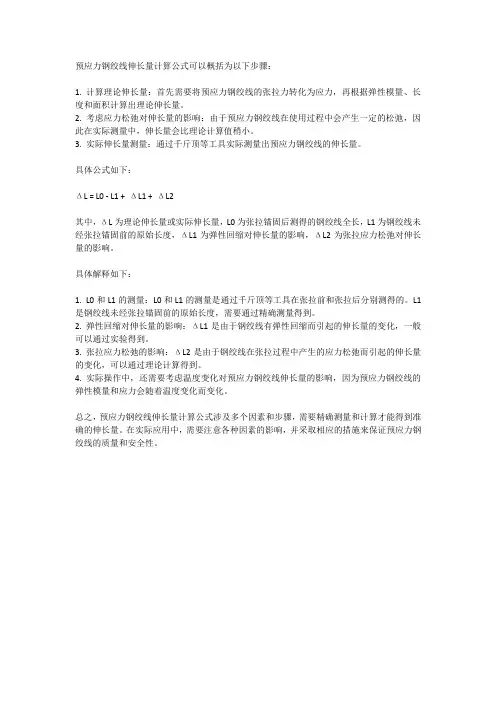

预应力钢绞线伸长量计算公式可以概括为以下步骤：
1. 计算理论伸长量：首先需要将预应力钢绞线的张拉力转化为应力，再根据弹性模量、长度和面积计算出理论伸长量。

2. 考虑应力松弛对伸长量的影响：由于预应力钢绞线在使用过程中会产生一定的松弛，因此在实际测量中，伸长量会比理论计算值稍小。

3. 实际伸长量测量：通过千斤顶等工具实际测量出预应力钢绞线的伸长量。

具体公式如下：
ΔL = L0 - L1 + ΔL1 + ΔL2
其中，ΔL为理论伸长量或实际伸长量，L0为张拉锚固后测得的钢绞线全长，L1为钢绞线未经张拉锚固前的原始长度，ΔL1为弹性回缩对伸长量的影响，ΔL2为张拉应力松弛对伸长量的影响。

具体解释如下：
1. L0和L1的测量：L0和L1的测量是通过千斤顶等工具在张拉前和张拉后分别测得的。

L1是钢绞线未经张拉锚固前的原始长度，需要通过精确测量得到。

2. 弹性回缩对伸长量的影响：ΔL1是由于钢绞线有弹性回缩而引起的伸长量的变化，一般可以通过实验得到。

3. 张拉应力松弛的影响：ΔL2是由于钢绞线在张拉过程中产生的应力松弛而引起的伸长量的变化，可以通过理论计算得到。

4. 实际操作中，还需要考虑温度变化对预应力钢绞线伸长量的影响，因为预应力钢绞线的弹性模量和应力会随着温度变化而变化。

总之，预应力钢绞线伸长量计算公式涉及多个因素和步骤，需要精确测量和计算才能得到准确的伸长量。

在实际应用中，需要注意各种因素的影响，并采取相应的措施来保证预应力钢绞线的质量和安全性。

预应力钢绞线实际伸长量计算方法1、以钢绞线在预应力管道内的长度计算理论伸长量ΔL理为基准时：（1）当采用“行程法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度-ΔL工具锚–ΔL工作锚⑺L实——钢绞线实际伸长量；L20%——张拉应力为20%б0时，梁段两端千斤顶活塞行程之和；L100%——张拉应力为100%б0时，梁段两端千斤顶活塞行程之和；L10%——张拉应力为10%б0时（即初张应力，规范推荐可取10%-25%），梁段两端千斤顶活塞行程之和；ΔL工作长度——梁段两端千斤顶内钢绞线的无阻伸长量；取理论计算值；ΔL工作锚——梁段两端锚具压缩及钢绞线回缩量；取工艺试验实测值；ΔL工具锚——梁段两端锚具压缩及钢绞线回缩量；取实测值；（2）当采用“直接法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度–ΔL工作锚控制应力*钢绞线截面积*钢绞线的根数=张拉力根据千斤顶和油表的检测报告中的校正方程计算出油表读数即可。

注意：有的需要超张拉来抵消预应力损失，在控制应力中乘以系数即可。

预应力钢绞线伸长量计算方法预应力钢绞线张拉理论伸长量计算公式ΔL＝（PpL）/（ApEp）式中：Pp――预应力筋的平均张拉力（N）L――预应力筋的长度（mm）Ap――预应力筋的截面面积（mm2）Ep――预应力筋的弹性模量（N／mm2）Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）式中：Pp――预应力筋平均张拉力（N）P――预应力筋张拉端的张拉力（N）x――从张拉端至计算截面的孔道长度（m）θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数1、预应力钢绞线张拉实际伸长量ΔL，应建立在初应力后开台量测，测得伸长值还应加上初应力的推算值。

ΔL=ΔL1+ΔL2式中ΔL1从初应力到最大张拉力间的最大伸长值ΔL2初应力以下的推算值关于初应力的取值一般可取张拉控制应力的10—25%。

一、主要计算公式1.伸长量计算公式：△L=（P平×L）/（E×A）（1）△L：钢绞线伸长量，㎝P平：钢绞线平均张拉力，NL：钢绞线长度，㎝E：钢绞线弹性模量，MPa 一般图纸中有说明，但以试验室实测数据为准；A：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜22.平均张拉力P平=P×｛1-e-(kL+μθ）｝/(KL+μθ) (2)P:张拉端张拉力，单根钢绞线张拉力P=1860×0.75×140=195.3KNK：孔道摩擦影响系数，图纸中有说明；μ：钢绞线与孔道的摩擦系数，图纸中有说明，θ：从张拉端至计算截面的孔道切线转角之和，当有平弯时同样参与计算, Rad(弧度)二、示例图中L1=5米，L2=8，L3=10；θ1=10.30，θ2=8.10，θ3=5.60 钢绞线为15束，弹性模量E=2.0×105MPa, μ=0.15; k=0.001 计算过程如下：1.θ=(10.3+8.1+5.6)/180×π=0.419(Rad);2.根据P平=P×｛1-e-(kL+μθ）｝/(KL+μθ)=195.3×15×｛1-e-(0.001×23+0.15×0.419）｝/(0.001×23+0.15×0.419)=2807.3KN3.根据△L=（P平×L）/（E×A）=（2807.3×23）/（2.0×105×140×15）=15.3㎝三、其它1.一般估计时每米钢绞线按伸长0.6㎝考虑，2.两端张拉时算出一半×2，3.根据校顶报告计算张拉力时采用内差法；4.有平弯时也要参与计算。

5.因为误差极小，所以，可用钢绞线的切线长可代替钢绞线长。

30mT梁预应力钢绞线的理论伸长值计算
一、理论伸长值的计算公式
△L=P p L/A p E p
P p=P(1-e-(kx+μθ))/(kx+μθ)
式中：P p----预应力筋平均张拉力（N）；
L-----预应力筋的长度（mm）；
A p-----预应力筋的截面面积（mm2）；
E p-----预应力筋的弹性模量（N/mm2）;
P-----预应力筋张拉端的张拉力（N）；
x-----从张拉端到计算截面的孔道长度（m）；
θ----从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）；
k-----孔道每米局部偏差对摩擦的影响系数；
μ----预应力筋与孔道壁的摩擦系数。

二、各种计算参数的确定：
以30mT梁直线段内梁为例：
钢绞线型号7φs15.24，单根截面面积A y=140mm2
钢束截面面积：A p=140mm2×7=980mm2钢绞线弹性模量试验数据：E p=1.93×105MP a
张拉控制应力：N1、N3钢束，бcon=1395MPa
N2钢束，бcon=1325MPa
波纹管道影响系数： K=0.0015 μ=0.25
三、理论伸长值计算：
将半个曲线预应力钢绞线分为AB、BC、CD三段（分段见图），分别计算：。

钢绞线伸长率计算（原创版）目录1.钢绞线伸长率计算的背景和重要性2.钢绞线伸长率的计算方法和公式3.钢绞线伸长率的计算实例4.钢绞线伸长率计算的注意事项和挑战5.结论和展望正文钢绞线伸长率计算在预应力混凝土结构中具有重要意义。

预应力钢绞线在张拉过程中，其长度会发生变化，这种长度变化与钢绞线的应力之间的关系可以用来计算钢绞线的伸长率。

准确计算钢绞线的伸长率对于保证预应力混凝土结构的质量和安全性至关重要。

钢绞线伸长率的计算方法和公式主要包括以下两种：1.理论伸长率计算：理论伸长率是指钢绞线在弹性限度内可能达到的最大伸长量。

其计算公式为：L = (F * ΔL) / E，其中 L 为理论伸长率，F 为钢绞线的张拉力，ΔL 为钢绞线的伸长量，E 为钢绞线的弹性模量。

2.实际伸长率计算：实际伸长率是指钢绞线在实际张拉过程中达到的伸长量。

其计算公式为：ΔL = L - L0，其中ΔL 为实际伸长率，L 为钢绞线在张拉后的长度，L0 为钢绞线在张拉前的长度。

在实际工程中，钢绞线伸长率的计算通常采用理论伸长率计算方法，因为实际伸长率受多种因素影响，如钢绞线的初始长度、张拉过程中的温度变化等。

下面是一个钢绞线伸长率计算的实例：假设某预应力混凝土梁的钢绞线张拉力为 1000kN，钢绞线的弹性模量为 2.0×10^5 MPa，钢绞线的初始长度为 20m，张拉后的长度为 22m。

根据理论伸长率计算公式，可以得到钢绞线的理论伸长率为：L = (F * ΔL) / E = (1000kN * (22m - 20m)) / (2.0×10^5 MPa) = 2000 mm在计算钢绞线伸长率时，需要注意以下事项和挑战：1.钢绞线的初始长度和张拉力应准确测量，以保证计算结果的准确性。

2.钢绞线的弹性模量受温度影响较大，因此在计算时需要考虑温度对弹性模量的影响。

3.实际张拉过程中，钢绞线可能存在弯曲、扭转等变形，这些因素会对实际伸长率产生影响，因此在计算时需要综合考虑这些因素。
