Abaqus操作技巧总结打开abaqus，然后点击file——set work directory，然后选择指定文件夹，开始建模，建模完成后及时保存，在进行运算以前对已经完成的工作保存，然后点击job，修改inp文件的名称进行运算。
切记切记！！！！！！1、如何显示梁截面（如何显示三维梁模型）显示梁截面：view->assembly display option->render beam profiles，自己调节系数。
2、建立几何模型草绘sketch的时候，发现画布尺寸太小了1）这个在create part的时候就有approximate size，你可以定义合适的（比你的定性尺寸大一倍）；2）如果你已经在sketch了，可以在edit菜单－－sketch option ——general－－grid更改3、如何更改草图精度可以在edit菜单－－sketch option ——dimensions－－display——decimal更改如果想调整草图网格的疏密，可以在edit菜单－－sketch option ——general——grid spacing中可以修改。
4、想输出几何模型part步，file，outport－－part5、想导入几何模型？part步，file，import－－part6、如何定义局部坐标系Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标7、如何在局部坐标系定义载荷laod－－Edit load－－CSYS－Edit（在BC中同理）选用你定义的局部坐标系8、怎么知道模型单元数目（一共有多少个单元）在mesh步，mesh verify可以查到单元类型，数目以及单元质量一目了然，可以在下面的命令行中查看单元数。
Query---element 也可以查询的。
9、想隐藏一些part以便更清楚的看见其他part，edge等view－Assembly Display Options——instance，打勾10、想打印或者保存图片File——print——file——TIFF——OK11、如何更改CAE界面默认颜色view->Grahphic options->viewport Background->Solid->choose the wite colour!然后在file->save options.12、如何施加静水压力hydrostaticload --> Pressure, 把默认的uniform 改为hydrostatic。

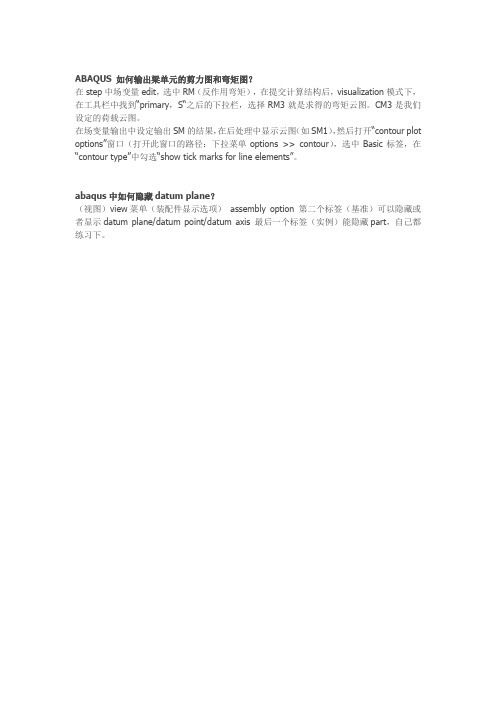

ABAQUS 如何输出梁单元的剪力图和弯矩图？
在step中场变量edit，选中RM（反作用弯矩），在提交计算结构后，visualization模式下，在工具栏中找到“primary，S“之后的下拉栏，选择RM3就是求得的弯矩云图。
CM3是我们设定的荷载云图。
在场变量输出中设定输出SM的结果，在后处理中显示云图（如SM1），然后打开“contour plot options”窗口（打开此窗口的路径：下拉菜单options >> contour），选中Basic标签，在“contour type”中勾选“show tick marks for line elements”。
abaqus中如何隐藏datum plane？
（视图）view菜单（装配件显示选项）assembly option 第二个标签（基准）可以隐藏或者显示datum plane/datum point/datum axis 最后一个标签（实例）能隐藏part，自己都练习下。
ABAQUS入门使用手册一、前言ABAQUS是国际上最先进的大型通用有限元计算分析软件之一，具有惊人的广泛的模拟能力.它拥有大量不同种类的单元模型、材料模型、分析过程等。
可以进行结构的静态与动态分析，如：应力、变形、振动、冲击、热传递与对流、质量扩散、声波、力电耦合分析等；它具有丰富的单元模型，如杆、梁、钢架、板壳、实体、无限体元等;可以模拟广泛的材料性能，如金属、橡胶、聚合物、复合材料、塑料、钢筋混凝土、弹性泡沫，岩石与土壤等.对于多部件问题,可以通过对每个部件定义合适的材料模型，然后将它们组合成几何构形。
对于大多数模拟，包括高度非线性问题，用户仅需要提供结构的几何形状、材料性能、边界条件、荷载工况等工程数据。
在非线性分析中，ABAQUS能自动选择合适的荷载增量和收敛准则,它不仅能自动选择这些参数的值，而且在分析过程中也能不断调整这些参数值,以确保获得精确的解答。
用户几乎不必去定义任何参数就能控制问题的数值求解过程.1.1 ABAQUS产品ABAQUS由两个主要的分析模块组成,ABAQUS/Standard和ABAQUS/Explicit。
前者是一个通用分析模块，它能够求解广泛领域的线性和非线性问题，包括静力、动力、构件的热和电响应的问题。
后者是一个具有专门用途的分析模块,采用显式动力学有限元格式，它适用于模拟短暂、瞬时的动态事件，如冲击和爆炸问题，此外,它对处理改变接触条件的高度非线性问题也非常有效，例如模拟成型问题。
ABAQUS/CAE(Complete ABAQUS Environment）它是ABAQUS的交互式图形环境。
通过生成或输入将要分析结构的几何形状，并将其分解为便于网格划分的若干区域,应用它可以方便而快捷地构造模型,然后对生成的几何体赋予物理和材料特性、荷载以及边界条件。
ABAQUS/CAE具有对几何体划分网格的强大功能，并可检验所形成的分析模型.模型生成后，ABAQUS/CAE可以提交、监视和控制分析作业。
Abaqus操作技巧总结打开abaqus，然后点击file——set work directory，然后选择指定文件夹，开始建模，建模完成后及时保存，在进行运算以前对已经完成的工作保存，然后点击job，修改inp文件的名称进行运算。
切记切记！！！！！！1、如何显示梁截面（如何显示三维梁模型）显示梁截面：view->assembly display option->render beam profiles，自己调节系数。
2、建立几何模型草绘sketch的时候，发现画布尺寸太小了1）这个在create part的时候就有approximate size，你可以定义合适的（比你的定性尺寸大一倍）；2）如果你已经在sketch了，可以在edit菜单－－sketch option ——general－－grid更改3、如何更改草图精度可以在edit菜单－－sketch option ——dimensions－－display——decimal更改如果想调整草图网格的疏密，可以在edit菜单－－sketch option ——general——grid spacing中可以修改。
4、想输出几何模型part步，file，outport－－part5、想导入几何模型part步，file，import－－part6、如何定义局部坐标系Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标7、如何在局部坐标系定义载荷laod－－Edit load－－CSYS－Edit（在BC中同理）选用你定义的局部坐标系8、怎么知道模型单元数目（一共有多少个单元）在mesh步，mesh verify可以查到单元类型，数目以及单元质量一目了然，可以在下面的命令行中查看单元数。
Query---element 也可以查询的。
9、想隐藏一些part以便更清楚的看见其他part，edge等view－Assembly Display Options——instance，打勾10、想打印或者保存图片File——print——file——TIFF——OK11、如何更改CAE界面默认颜色view->Grahphic options->viewport Background->Solid->choose the wite colour!然后在file->save options.12、如何施加静水压力hydrostaticload --> Pressure, 把默认的uniform 改为hydrostatic。
Abaqus调出视图工具栏在使用Abaqus进行有限元分析时，视图工具栏是一个非常重要的工具，它可以帮助用户灵活地进行模型的视图修改和显示设置。
本文将介绍如何调出Abaqus的视图工具栏并讲解其常用功能。
调出视图工具栏的方法在Abaqus中，调出视图工具栏的方法有两种：通过菜单栏和通过快捷键。
下面将详细介绍这两种方法。
方法一：通过菜单栏调出视图工具栏1.打开Abaqus软件，从菜单栏选择View > Toolbars > VisualizationToolbar。
2.点击该选项后，视图工具栏将会在Abaqus界面的上方出现。
方法二：通过快捷键调出视图工具栏1.打开Abaqus软件。
2.按下键盘上的Ctrl + Shift + V快捷键。
3.快捷键执行后，视图工具栏将会在Abaqus界面的上方出现。
视图工具栏常用功能视图工具栏上有很多功能按钮，下面将介绍其中几个常用的功能。
1. 查看模型的不同视图在视图工具栏的左侧，有一组按钮可以用于更改模型的视图。
这些按钮包括“等轴浏览”、“横向浏览”、“纵向浏览”和“旋转”等功能，它们可以快速切换到不同的视图模式，从而更好地观察模型。
2. 缩放和平移模型在视图工具栏的中间部分，有一组按钮可以用于调整模型的大小和位置。
这些按钮包括“缩放”、“平移”和“适应窗口”等功能，它们可以帮助用户对模型进行缩放、平移和调整尺寸，以便更好地展示感兴趣的部分。
3. 显示和隐藏不同组件在视图工具栏的右侧，有一组按钮可以用于显示和隐藏不同的组件。
这些按钮包括“显示边界”、“显示载荷”、“显示网格”、“显示切割”等功能，它们可以使用户只显示感兴趣的部分，从而更好地观察模型。
4. 选择和标记模型在视图工具栏的最右侧，有一组按钮可以用于选择和标记模型的不同部分。
这些按钮包括“选择”、“框选”、“清除选择”、“标记”等功能，它们可以帮助用户方便地选择感兴趣的部分，并对其进行标记。
ABAQUS图层，分析步变参数，restart分析，⼦结构操作对于有限元计算⽽⾔，有时候计算、模型、参数固然重要，但对模型的操作，对数据的后处理同样也重要，所以有必要总结⼀下在操作上的技巧和经验。
以后还会慢慢增加，不过对技巧⽽⾔，只有掌握了就可以扔掉，⽽不像模型，参数⽅⾯需要⼀直摸索。
1.abaqus的多图层绘图 对于每个当前视区⾥⾯的图形都可以建⽴⼀个图层，并且可以将多个图层合并在⼀个图形⾥⾯，称之为Overlay Plot，譬如你可以在同⼀副图中，左边绘出contor图，右边绘出x-y图等等，并且在abaqus⾥⾯的操作也是很简单的。
1.⾸先进⼊可视化模块，当然要先打开你的模型数据⽂件(.odb) 2.第⼀步要先创建好你的图形，譬如变形图等等 3.进⼊view⾥⾯的overlay plot，点击creat，创建⼀个图层，现在在viewport layer⾥出现了你创建的图层了 4.注意你创建的图层，可以看到在visible 下⾯有个选择的标记，表⽰在视区⾥⾯你的图层是否可见，和autocad⾥⾯是⼀样，取消则不可见current表⽰是否是当前图层，有些操作只能对当前图层操作有效，同cad name是你建⽴图层的名称，其他的属性值和你的模型数据库及图形的类型有关，⼀般不能改动的。
5.重复2-4步就可以创建多个图层了 6.创建好之后就可以选择plot/apply，则在视区显⽰出所有的可见的图层2.如何在不同的分析步改变材料的参数 我所了解的⼤概有三种不同的⽅法： 1.最强⼤的当然是采⽤umat的⽅式，不过需要有深厚的有限元基础，⼀般⼈不推荐使⽤ 2.采⽤场变量，不过功能相对简单 3.采⽤abaqus的import命令将前⾯分析的结果传递到新的分析之中 这⾥介绍下第⼆种⽅法 *什么是场变量 所谓场变量，我的理解就是⼀个环境变量，它建⽴了⼀个与材料参数之间的中介，虽然不能直接指定材料参数在不同的分析步具有不同的值，但是通过场变量，间接的达到了⽬的。
打开abaqus，然后点击file——set work directory，然后选择指定文件夹，开始建模，建模完成后及时保存，在进行运算以前对已经完成的工作保存，然后点击job，修改inp文件的名称进行运算。
切记切记！！！！！！1、如何显示梁截面（如何显示三维梁模型）显示梁截面：view->assembly display option->render beam profiles，自己调节系数。
2、建立几何模型草绘sketch的时候，发现画布尺寸太小了1）这个在create part的时候就有approximate size，你可以定义合适的（比你的定性尺寸大一倍）；2）如果你已经在sketch了，可以在edit菜单－－sketch option ——general－－grid更改3、如何更改草图精度可以在edit菜单－－sketch option ——dimensions－－display——decimal更改如果想调整草图网格的疏密，可以在edit菜单－－sketch option ——general——grid spacing中可以修改。
4、想输出几何模型part步，file，outport－－part5、想导入几何模型？part步，file，import－－part6、如何定义局部坐标系Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标7、如何在局部坐标系定义载荷laod－－Edit load－－CSYS－Edit（在BC中同理）选用你定义的局部坐标系8、怎么知道模型单元数目（一共有多少个单元）在mesh步，mesh verify可以查到单元类型，数目以及单元质量一目了然，可以在下面的命令行中查看单元数。
Query---element 也可以查询的。
9、想隐藏一些part以便更清楚的看见其他part，edge等view－Assembly Display Options——instance，打勾10、想打印或者保存图片File——print——file——TIFF——OK11、如何更改CAE界面默认颜色view->Grahphic options->viewport Background->Solid->choose the wite colour!然后在file->save options.12、如何施加静水压力hydrostaticload --> Pressure, 把默认的uniform 改为hydrostatic。
ABAQUS 入门使用手册ABAQUS 简介:ABAQUS 是一套先进的通用有限元程序系统,这套软件的目的是对固体和结构的力学问题进行数值计算分析, 而我们将其用于材料的计算机模拟及其前后处理,主要得益于 ABAQUS 给我们的 ABAQUS/Standard及ABAQUS/Explicit通用分析模块。
ABAQUS 有众多的分析模块,我们使用的模块主要是 ABAQUS/CAE及 Viewer, 前者用于建模及相应的前处理, 后者用于对结果进行分析及处理。
下面将对这两个模块的使用结合本人的体会做一些具体的说明:一. ABAQUS/CAECAE 模块用于分析对象的建模, 特性及约束条件的给定, 网格的划分以及数据传输等等,其核心由七个步骤组成,下面将对这七个步骤作出说明: 1.PART 步(1 Part →CreatModeling Space:① 3D 代表三维② 2D 代表二维③ Aaxisymmetric 代表轴对称,这三个选项的选定要视所模拟对象的结构而定。
Type: ① Deformable 为一般选项,适合于绝大多数的模拟对象。
② Discrete rigid 和 Analytical rigid用于多个物体组合时,与我们所研究的对象相关的物体上。
ABAQUS 假设这些与所研究的对象相关的物体均为刚体,对于其中较简单的刚体, 如球体而言, 选择前者即可。
若刚体形状较复杂, 或者不是规则的几何图形, 那么就选择后者。
需要说明的是, 由于后者所建立的模型是离散的, 所以只能是近似的,不可能和实际物体一样,因此误差较大。
Shape 中有四个选项,其排列规则是按照维数而定的,可以根据我们的模拟对象确定。
Type: ① Extrusion 用于建立一般情况的三维模型② Revolution 建立旋转体模型③ Sweep 用于建立形状任意的模型。
Approximate size:在此栏中设定作图区的大致尺寸,其单位与我们选定的单位一致。
