EQ一卡通使用

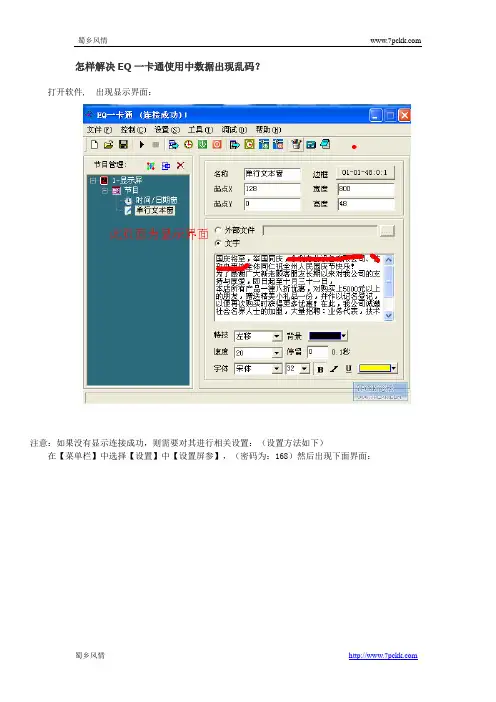

怎样解决EQ一卡通使用中数据出现乱码？
打开软件, 出现显示界面：
注意：如果没有显示连接成功，则需要对其进行相关设置：（设置方法如下）在【菜单栏】中选择【设置】中【设置屏参】，（密码为：168）然后出现下面界面：
在屏幕设置中的横向点数和纵向点数的设置方法：横向： LED板X单独板子的横向显示管个数
纵向： LED板X单独板子的纵向显示管个数
菜单栏中设置内的室外扫描设置方法：
密码：888
说明:
若在扫描参数设置错误，会造成在数据上传中，数据不能正常上传，而且上传后会出现乱码，因此一定要注意行顺序和列逆序的设置。

另：在上传文字时候，一定要将文字加粗，否则会出现断裂文字。

EQ一卡通驱动下载
更多信息请访问：。

eq一卡通网络通讯EQ一卡通网络通讯操作方法一、先介绍一下支持网络通讯的卡EQ2011:EQ2008/3002: 二、控制器直连电脑通讯第一步:做一根直通网线，国标B对B，线序如下图注:EQ2008老版的网络是10M的，与电脑相连要用交叉线2008老版第二步:将电脑IP改成与控制器同一网段，方法---- (右击桌面网上邻居----属性----双击…本地连接?----属性----双击…其余的可为空?----确定----确定)第三步:给控制器上电，检查电源灯是否常亮，程序灯是否闪烁，再将做好的网线一头插电脑一头插卡上，如果网线是通的控制器网口旁边的两个灯会亮起来，还有电脑本连接会提示连接成功100M2011:2008:连接成功:第四步:打开软件，进入设置屏参(密码:168)，如下图设置点击加载设置，就成功了三、控制器连交换机通讯第一步:先双击电脑桌面右下角本地连接图标，点击“支持”，看到电脑IP地址是多少，记录下来第二步:用串口或是网络先与控制器通讯上(用网络直接与电脑通讯参照上一节)，再点击软件设置硬件参数 (密码:eq3002)把“IP地址”前面三位改成与原来记录下来的电脑IP一样第三步:把控制器连接到交换机上第四步:进入软件“设置屏参”里面，选对型号，通讯方式“网络传输”，IP 填刚刚设置的IP，就可进行通讯注:如通讯不上，请本地连接修复一下四、内网络跨夸网段(连多个路由器)通讯第一步:准备一个电脑连接到远端插控制器的路由器上，再双击电脑“本地连接”----支持，看看些路由器分配给电脑的IP是，再把些IP跟网关记录下来第二步:参照第一节，把控制器与电脑通讯上第三步:双击将要与控制器通讯的电脑的“本地连接”，查看IP地址是多少，记录下来，方法同第一步第四步:在软件“设置硬件参数(密码:eq3002)”里面，把第一步记录下来的IP 地址填到里面去，默认网关填到，填好之后点击下载设置，把第三步记录下来的IP填到第五步:下载成功后，进入设置屏参里面把第一步记录的IP填进去，加载设置五、外网因特网通讯第一步:控制前面的方法将控制器与电脑通讯上第二步:把控制器的IP改成与控制器直接相连的路由器同一网段(也就是前面三位一样，注意，不要与内网电脑I P冲突)第三步:打开一台内网的电脑，把这台电脑与控制器通讯上，通讯上之后再双击这台电脑的本地连接“支持”得到与它相连的路由器的默认网关第四步:双击“我的电脑”，在地址栏里输入网关://192198.10.1，然后按键盘“Enter”回切，此时会弹出一个登陆窗口，这些一般路由器的说明书里面有，常用的路由器用户名与密码都是:admin第五步:登陆到路由器的设置界面后，把控制器的IP填到“转发规则”里面去第六步:点击运行状态，记录路由器“WAN”口的IP第七步:打开远程电脑，把路由器“WAN”口的IP填到“EQ一卡通”“设置屏参”里面去第八步:如果通讯不上有可能是内部网络没通，可以试着两边电脑IP对“Ping”一下六、网络通讯不上故障排除(以与电脑直通通讯不上为例)第一步:先用一根直通网线把控制器与电脑连上，连好之后要满足两个要求才算是正常:1.控制器电源灯常亮，程序指示灯闪烁;2.插上网线后电脑的本地连接提示连接成功注:EQ2008-IE的卡，如“本地连接”没有提示成功，说明以前选错过型号，下载了错误的室外配制，解决方法为:用一个2、3、5直通的串口线把控制器与电脑通讯上，选，重新进行室外扫描一下就可以了(室外扫描全选“自动”就行)，这个时候室外扫描可能比较慢(大概要一两分钟)，请耐心等待……第二步:把“EQ一卡通”软件关掉第三步:双击电脑“本地连接”，点击“”，双击“”，选中“”，填“”其它的为空，，确定第四步:点电脑“”“”“”“”，检查完控制器的IP地址后，把软件关掉第五步:最好把电脑的防火墙全关掉，打开“EQ一卡通”软件，点击设置屏参“密码:168”，选对型号(这里以EQ2008-IE为例)，以下设置即可加载成功第六步:加载设置，软件提示“”。

EQ一卡通互联网联网控制操作指南1、首先确认使用的控制卡必须为新版的2008或者网络版2010、2011。

（通过软件帮助菜单/系统版本查看）2、确认EQ一卡通的软件版本为V2.063 NET 或以上的版本。

3、向厂家购买使用账户，密码可以提前告诉厂家或者由厂家随机生成，密码长度不能超过18个字母或数字长度，以下举例账号：123456，密码：test168。

4、按照常规操作给控制卡设置硬件地址，主要是分配一个能上互联网的IP地址，硬件地址的服务器参数在此可以忽略。

5、设置服务器参数，如下图：如果需要设置服务器参数，选中服务器参数前面的方框，然后填写参数信息：如下图：服务器IP和服务器端口一般采用默认的即可，除非特殊说明，不用更改。

控制卡名称按照自己的要求填写，客户账户填写上面分配的123456，网络地址码，类似485地址分配，然后点击设置即可，如果设置错误请先确认通讯成功。

6、设置好控制服务器参数后，就可以将控制卡上电、连网线和插排线等一系列操作了，等所有控制卡都连好后，就可以联网控制了，发送节目之前还需要做一个扫描网络上的控制卡的操作，具体操作如下：如下图：点击使用网络服务器，进入登录界面：如下图：输入账号和密码，点击登录，如果登录成功，会搜索网络上在线的控制卡：如下图：搜索成功会列出当前在线控制卡，搜索失败有两种可能，一种是登录时密码或者账号出错，解决方法是重新登录，另外一种是网络延迟，解决方法是点击刷新列表。

然后点击退出。

7、现在就可以使用互联网联网功能了，进入设置屏参，按照刚才搜索到的控制卡添加显示屏，注意对应地址的控制卡型号，通讯方式选择网络传输，IP地址和端口号此时可以无需考虑，其他参数按照具体要求来设置，然后点击加载设置，成功后就可以发送节目了。

8、如果想取消互联网联网功能的话，只需要把使用网络服务器的选项勾去掉即可，具体操作如下图：其他操作和局域网发送节目一样。

注：登录后能看到控制器在线，但加载和发送失败的备用方法。

E Q一彩通使用手册work Information Technology Company.2020YEAREQ一彩通使用说明书版权所有翻版必究2015年10月目录第一章概述 (3)1.1概述 (3)1.2主要特性 (3)1.3运行环境 (3)第二章安装与卸载 (4)2.1安装 (4)2.2卸载 (7)第三章节目编辑详解 (8)3.1节目组成 (8)3.2界面窗口介绍 (8)3.3功能介绍 (10)3.4节目制作流程 (16)第四章参数设置 (35)4.1分组设置 (35)4.2用户管理 (36)4.3显示屏基本参数设置 (38)4.4网络参数设置 (39)4.5扫描设置 (40)4.6定时开关机 (47)第五章常见问题及解答 (49)第一章概述1.1功能特点《EQ一彩通》是一套功能强大，使用方便，简单易学的节目制作、播放软件，专为全功能异步全彩/灰度系列LED控制器设计开发。

具有强大的节目编辑功能，如：支持多种格式的视频、模拟和数字时钟、正计时和倒计时、多种图片格式、WORD文档和EXCEL表格；还具有丰富的动画方式，支持46种进场动画和47种出场动画；另外，本软件还具有分组管理和多用户管理功能，给用户提供更方便、更安全的显示屏管理。

1.2 运行环境操作系统中英文Windows98/me/2000/NT/XP/Vista/ Windows 7硬件配置CPU: 主频1GHz以上内存: 512M显卡: 标准VGA 256显示模式以上相关软件软件安装前，应该确保电脑已经安装OFFICE办公软件和微软公司的媒体播放器Windows Media Player。

第二章安装与卸载2.1 安装《EQ一彩通》软件安装很简单，操作如下：双击安装盘的Setup.exe文件启动安装程序，按照下面的图进行（如图2-1、2-2、2-3、2-4、2-5）。

图2-1图2-2图2-3图2-4图2-5《EQ一彩通》软件安装成功后，在【开始】/【程序】里将出现“EQ一彩通”程序组，然后进入该程序组下的“EQ一彩通”,单击即可运行（如图2-6）所示，同时，桌面上也出现“EQ一彩通”快捷方式，双击它同样可以启动程序。
