eq一卡通网络通讯EQ一卡通网络通讯操作方法一、先介绍一下支持网络通讯的卡EQ2011:EQ2008/3002: 二、控制器直连电脑通讯第一步:做一根直通网线，国标B对B，线序如下图注:EQ2008老版的网络是10M的，与电脑相连要用交叉线2008老版第二步:将电脑IP改成与控制器同一网段，方法---- (右击桌面网上邻居----属性----双击…本地连接?----属性----双击…其余的可为空?----确定----确定)第三步:给控制器上电，检查电源灯是否常亮，程序灯是否闪烁，再将做好的网线一头插电脑一头插卡上，如果网线是通的控制器网口旁边的两个灯会亮起来，还有电脑本连接会提示连接成功100M2011:2008:连接成功:第四步:打开软件，进入设置屏参(密码:168)，如下图设置点击加载设置，就成功了三、控制器连交换机通讯第一步:先双击电脑桌面右下角本地连接图标，点击“支持”，看到电脑IP地址是多少，记录下来第二步:用串口或是网络先与控制器通讯上(用网络直接与电脑通讯参照上一节)，再点击软件设置硬件参数 (密码:eq3002)把“IP地址”前面三位改成与原来记录下来的电脑IP一样第三步:把控制器连接到交换机上第四步:进入软件“设置屏参”里面，选对型号，通讯方式“网络传输”，IP 填刚刚设置的IP，就可进行通讯注:如通讯不上，请本地连接修复一下四、内网络跨夸网段(连多个路由器)通讯第一步:准备一个电脑连接到远端插控制器的路由器上，再双击电脑“本地连接”----支持，看看些路由器分配给电脑的IP是，再把些IP跟网关记录下来第二步:参照第一节，把控制器与电脑通讯上第三步:双击将要与控制器通讯的电脑的“本地连接”，查看IP地址是多少，记录下来，方法同第一步第四步:在软件“设置硬件参数(密码:eq3002)”里面，把第一步记录下来的IP 地址填到里面去，默认网关填到，填好之后点击下载设置，把第三步记录下来的IP填到第五步:下载成功后，进入设置屏参里面把第一步记录的IP填进去，加载设置五、外网因特网通讯第一步:控制前面的方法将控制器与电脑通讯上第二步:把控制器的IP改成与控制器直接相连的路由器同一网段(也就是前面三位一样，注意，不要与内网电脑I P冲突)第三步:打开一台内网的电脑，把这台电脑与控制器通讯上，通讯上之后再双击这台电脑的本地连接“支持”得到与它相连的路由器的默认网关第四步:双击“我的电脑”，在地址栏里输入网关://192198.10.1，然后按键盘“Enter”回切，此时会弹出一个登陆窗口，这些一般路由器的说明书里面有，常用的路由器用户名与密码都是:admin第五步:登陆到路由器的设置界面后，把控制器的IP填到“转发规则”里面去第六步:点击运行状态，记录路由器“WAN”口的IP第七步:打开远程电脑，把路由器“WAN”口的IP填到“EQ一卡通”“设置屏参”里面去第八步:如果通讯不上有可能是内部网络没通，可以试着两边电脑IP对“Ping”一下六、网络通讯不上故障排除(以与电脑直通通讯不上为例)第一步:先用一根直通网线把控制器与电脑连上，连好之后要满足两个要求才算是正常:1.控制器电源灯常亮，程序指示灯闪烁;2.插上网线后电脑的本地连接提示连接成功注:EQ2008-IE的卡，如“本地连接”没有提示成功，说明以前选错过型号，下载了错误的室外配制，解决方法为:用一个2、3、5直通的串口线把控制器与电脑通讯上，选，重新进行室外扫描一下就可以了(室外扫描全选“自动”就行)，这个时候室外扫描可能比较慢(大概要一两分钟)，请耐心等待……第二步:把“EQ一卡通”软件关掉第三步:双击电脑“本地连接”，点击“”，双击“”，选中“”，填“”其它的为空，，确定第四步:点电脑“”“”“”“”，检查完控制器的IP地址后，把软件关掉第五步:最好把电脑的防火墙全关掉，打开“EQ一卡通”软件，点击设置屏参“密码:168”，选对型号(这里以EQ2008-IE为例)，以下设置即可加载成功第六步:加载设置，软件提示“”。

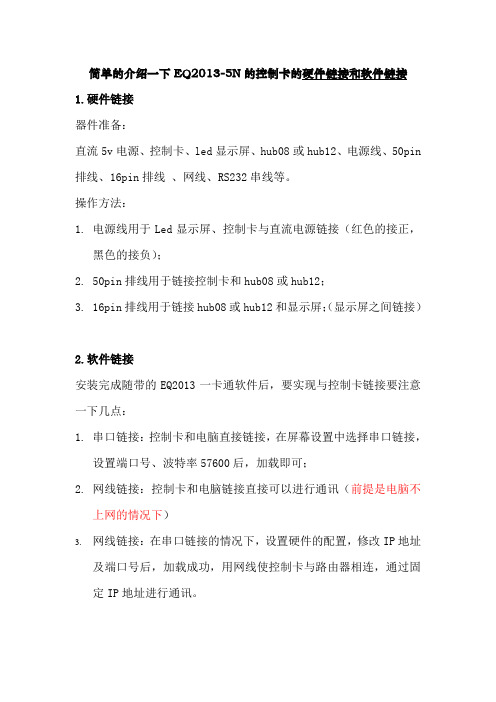

简单的介绍一下EQ2013-5N的控制卡的硬件链接和软件链接1.硬件链接
器件准备：
直流5v电源、控制卡、led显示屏、hub08或hub12、电源线、50pin 排线、16pin排线、网线、RS232串线等。
操作方法：
1.电源线用于Led显示屏、控制卡与直流电源链接（红色的接正，
黑色的接负）；
2.50pin排线用于链接控制卡和hub08或hub12；
3.16pin排线用于链接hub08或hub12和显示屏；（显示屏之间链接）
2.软件链接
安装完成随带的EQ2013一卡通软件后，要实现与控制卡链接要注意一下几点：
1.串口链接：控制卡和电脑直接链接，在屏幕设置中选择串口链接，
设置端口号、波特率57600后，加载即可；
2.网线链接：控制卡和电脑链接直接可以进行通讯（前提是电脑不
上网的情况下）
3.网线链接：在串口链接的情况下，设置硬件的配置，修改IP地址
及端口号后，加载成功，用网线使控制卡与路由器相连，通过固定IP地址进行通讯。

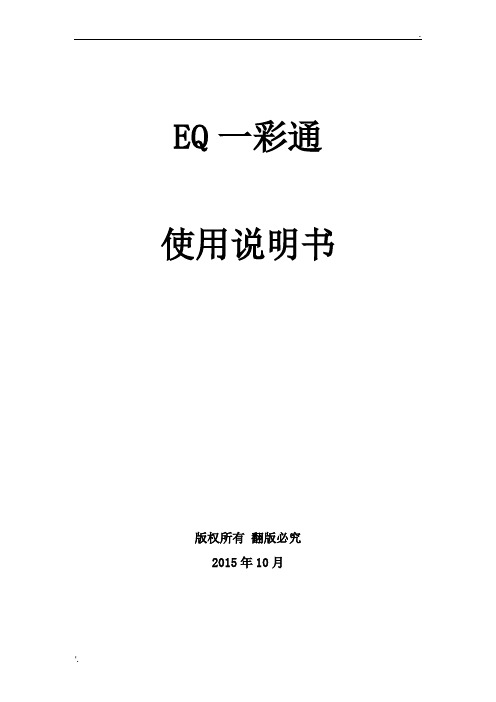

EQ一彩通使用说明书版权所有翻版必究2015年10月目录第一章概述 (3)1.1概述 (3)1.2主要特性 (3)1.3运行环境 (3)第二章安装与卸载 (4)2.1安装 (4)2.2卸载 (7)第三章节目编辑详解 (8)3.1节目组成 (8)3.2界面窗口介绍 (8)3.3功能介绍 (10)3.4节目制作流程 (16)第四章参数设置 (35)4.1分组设置 (35)4.2用户管理 (36)4.3显示屏基本参数设置 (38)4.4网络参数设置 (39)4.5扫描设置 (40)4.6定时开关机 (47)第五章常见问题及解答 (49)第一章概述1.1功能特点《EQ一彩通》是一套功能强大，使用方便，简单易学的节目制作、播放软件，专为全功能异步全彩/灰度系列LED控制器设计开发。
具有强大的节目编辑功能，如：支持多种格式的视频、模拟和数字时钟、正计时和倒计时、多种图片格式、WORD文档和EXCEL表格；还具有丰富的动画方式，支持46种进场动画和47种出场动画；另外，本软件还具有分组管理和多用户管理功能，给用户提供更方便、更安全的显示屏管理。
1.2 运行环境操作系统中英文Windows98/me/2000/NT/XP/Vista/ Windows 7硬件配置CPU: 主频1GHz以上内存: 512M显卡: 标准VGA 256显示模式以上相关软件软件安装前，应该确保电脑已经安装OFFICE办公软件和微软公司的媒体播放器Windows Media Player。
第二章安装与卸载2.1 安装《EQ一彩通》软件安装很简单，操作如下：双击安装盘的Setup.exe文件启动安装程序，按照下面的图进行（如图2-1、2-2、2-3、2-4、2-5）。
图2-1图2-2图2-3图2-4图2-5《EQ一彩通》软件安装成功后，在【开始】/【程序】里将出现“EQ一彩通”程序组，然后进入该程序组下的“EQ一彩通”,单击即可运行（如图2-6）所示，同时，桌面上也出现“EQ一彩通”快捷方式，双击它同样可以启动程序。
“EQ一卡通”系列控制器（EQ3002/EQ2008）网络参数配置说明一、网络连接形式常用网络连接形式有以下几种：①控制器<—>控制电脑；②控制器<—>HUB/交换机<—>控制电脑；③控制器<—>路由器<—>控制电脑；④控制器<—>HUB/交换机<—>路由器<—>控制电脑；⑤控制器<—>HUB/交换机<—>路由器1<—> 路由器2<—>控制电脑。
控制器连入网络的形式多种多样，主要可以分为两大类：一、是控制器和控制电脑之间没有经过路由器，即控制器和控制电脑的IP地址在同一个网段；二、是控制器和控制电脑之间经过路由器，即控制器和控制电脑的IP地址不在同一个网段。
其中第二类连接又可以分为以下两种连接方式：㈠、电脑和路由器在同一个网段，控制器在路由器的下级，银行、车站、医院多用这种连接，这种连接方式比较适用于集中控制；㈡、控制器和路由器在同一个网段，控制电脑在路由器的下级，这种连接方式一般用得不是很多。
二、硬件1、网线线序A-绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
B-橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
直通－（A-A）；交叉－（A-B）；2、串口线直通－（2－2，3－3，5－5）注意：请确保串口通讯跳线帽及OE跳线帽方向、位置正确！三、操作流程1、配置控制器IP地址及端口号不论哪种网络连接形式，第一步操作必须配置控制器IP地址及端口号，控制器出厂IP地址和端口分别默认为：192.168.1.236和5005。
IP地址和端口号可以通过串口和网络两种方式进行配置，由于操作的简便性，我们强烈建议您使用串口配置。
串口配置IP地址及端口号流程：（1）、把控制器和电脑用串口线连接起来；（检查R232跳线帽是否插好）（2）、启动“EQ一卡通”软件，在主界面左边“节目管理”目录中选中要设置的显示屏，单击主菜单栏上【设置(S)】菜单的【设置硬件地址(H)】子菜单，在弹出的密码框中输入密码“eq3002”,进入硬件参数配置界面，如图1所示：图1 设置硬件地址在左边“目标主要参数”中设置控制器的地址、串口波特率、端口号、及IP地址，图示中设置控制器的地址为1，波特率为115200，端口号为5100，Ip地址为202.196.20.15；右边为通讯参数，即当前控制的参数，通讯方式选择“串口通讯”，串口号选择实际的串口号，此处的“控制器地址”和IP地址暂无用途可忽略。

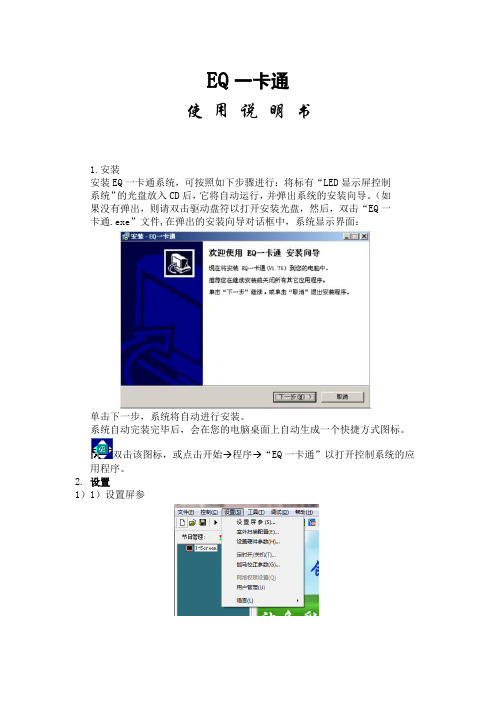

EQ一卡通使用说明书1.安装安装EQ一卡通系统，可按照如下步骤进行：将标有“LED显示屏控制系统”的光盘放入CD后，它将自动运行，并弹出系统的安装向导。
（如果没有弹出，则请双击驱动盘符以打开安装光盘，然后，双击“EQ一卡通.exe”文件,在弹出的安装向导对话框中，系统显示界面：单击下一步，系统将自动进行安装。
系统自动完装完毕后，会在您的电脑桌面上自动生成一个快捷方式图标。
双击该图标，或点击开始→程序→“EQ一卡通”以打开控制系统的应用程序。
2.设置1）1）设置屏参“设置屏参”可用于设置控制器和软件上的各种参数，包括：LED屏幕数量、尺寸、控制器类型、传输模式和串口设置等。
其快捷组合键为“CTRL+S”。
单击“设置屏参”或按下快捷组合键，系统就弹出一个输入密码的对话框。
该出厂初始密码为“168”。
输入完密码并点击确定后，您将看到一个参数设置窗口。
2）室外配置程序这个选项帮助我们设置包括控制器型号、扫描方式、扫描输出方式、行顺序、列逆序等在内的各项配置。
点击“室外配置程序”出现一个输入密码的对话框。
该出厂初始密码为“888”。
输入完密码并点击确定后，您将看到一个“EQ3002室外配置程序”窗口。
3）设置硬件地址这个选项帮助我们设置包括控制器地址、串口波特率、IP地址、通讯方式、串口号等在内的各项设置。
点击“设置硬件地址”出现一个输入密码的对话框。
该出厂初始密码为“eq3002”。
(注意大小写)输入完密码并点击确定后，您将看到一个“控制卡设置”窗口。
4）定时开关机这个选项可帮助您按照您的要求打开或关闭LED显示屏。
单击这个选项，您将看到一个“定时开关机”的对话框。
选中“定时开关机”前的选框并设置好您开/关机的时候，然后点击确定即可。
5）伽马校正参数该设置帮助您调试图片的明暗对比度及饱和度值，您可以在里面输入从0到5之间的数值。
数值越大，颜色越深。
3.调试1）灰度测试；网格测试点击该按钮时，系统将自动发送带灰阶像素图片至LED电子显示屏，以测试灰阶效果。
诣阔控制卡注意事项与常见问题一、EQ一卡通系列：1、EQ一卡通操作步骤（在控制器没上电前千万别把带电的排线插到控制器上，要保证控制器先上电后插排线的原则，拆卡时应该先拔排线再拔电源）（准备工作正常使用的串口线、RJ45头的网线各一到二根，USB串口线或者自带串口头并且是能用的电脑、电源等）控制卡先上电，检查电源灯是否亮，程序灯是否不停的闪烁（正常的话一秒钟闪烁3到4次）,然后接上串口线或者网线，最后再插排线。
2、EQ一卡通通讯问题(a.好的电脑--经常做工程的客户见意最好自备一台笔记本电脑，方便携带；b.好的串口--经常做工程一定要备有一根USB转串口线，型号最好为“HL340”；c.好的232通讯线--我们公司的都为2、3、5直通，还有好的网线若干根；d.好的控制器--如果在工程现场最好备两块控制器，不要空手去现场；)1>电脑设置是否正确A.控制器型号是否选对（控制卡上贴的标签是什么型号，在软件设置里就选什么型号）B.通讯方式是否选对（串口或者网络）C.①串口通讯时:检查串口号（串号可以在“设备管理器”里面可以看到，方法为：右击“我的电脑”--管理--设备管理器--端口，USB转串口和电脑自带的串口，在这里都能看到）检查波特率（出厂波特率为115200，115200如果用232通讯最好的距离在10米左右，一般超过10米都改用57600，若通讯线过长，软件会通讯不稳定，时常提示错误代码02，此时要用一根短的232通讯线在软件“设置硬件参数（密码：eq3002）”里面把波特率改成“57600”或因通讯线的长度改成更小，总之保证通讯时无错误提示为最佳波特率, 修改波特率时一定要用短的串口线，不要用长的串口线）。
注：控制卡地址，出厂默认为1，如地址不对，用一根短的232通讯线，进入到“设置硬参数（密码：eq3002）”，直接下载您想要的参数就行，记住这里如果下载成功，再到设置屏参里面选择同样的参数即可通讯②网线通讯时:检查端口号（默认为5005，不需要修改），IP地址为控制卡的地址，软件打开若没有修改默认都为192.168.1.236，控制卡IP出厂默认为192.168.1.236，不是电脑的IP 地址;用网络通讯时，只需改IP就行，只要同网段就可通讯，同网段也就是前面三位一样不要去改控制卡地址，那是串口通讯时用到的。
“EQ一卡通”系列控制器（EQ3002/EQ2008）网络参数配置说明一、网络连接形式常用网络连接形式有以下几种：①控制器<—>控制电脑；②控制器<—>HUB/交换机<—>控制电脑；③控制器<—>路由器<—>控制电脑；④控制器<—>HUB/交换机<—>路由器<—>控制电脑；⑤控制器<—>HUB/交换机<—>路由器1<—> 路由器2<—>控制电脑。
控制器连入网络的形式多种多样，主要可以分为两大类：一、是控制器和控制电脑之间没有经过路由器，即控制器和控制电脑的IP地址在同一个网段；二、是控制器和控制电脑之间经过路由器，即控制器和控制电脑的IP地址不在同一个网段。
其中第二类连接又可以分为以下两种连接方式：㈠、电脑和路由器在同一个网段，控制器在路由器的下级，银行、车站、医院多用这种连接，这种连接方式比较适用于集中控制；㈡、控制器和路由器在同一个网段，控制电脑在路由器的下级，这种连接方式一般用得不是很多。
二、硬件1、网线线序A-绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
B-橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
直通－（A-A）；交叉－（A-B）；2、串口线直通－（2－2，3－3，5－5）注意：请确保串口通讯跳线帽及OE跳线帽方向、位置正确！三、操作流程1、配置控制器IP地址及端口号不论哪种网络连接形式，第一步操作必须配置控制器IP地址及端口号，控制器出厂IP地址和端口分别默认为：192.168.1.236和5005。
IP地址和端口号可以通过串口和网络两种方式进行配置，由于操作的简便性，我们强烈建议您使用串口配置。
串口配置IP地址及端口号流程：（1）、把控制器和电脑用串口线连接起来；（检查R232跳线帽是否插好）（2）、启动“EQ一卡通”软件，在主界面左边“节目管理”目录中选中要设置的显示屏，单击主菜单栏上【设置(S)】菜单的【设置硬件地址(H)】子菜单，在弹出的密码框中输入密码“eq3002”,进入硬件参数配置界面，如图1所示：图1 设置硬件地址在左边“目标主要参数”中设置控制器的地址、串口波特率、端口号、及IP地址，图示中设置控制器的地址为1，波特率为115200，端口号为5100，Ip地址为202.196.20.15；右边为通讯参数，即当前控制的参数，通讯方式选择“串口通讯”，串口号选择实际的串口号，此处的“控制器地址”和IP地址暂无用途可忽略。
