隧道的施工放样程序及CAD计算超欠挖量
隧道测量的程序及运用：
在测量隧道中由于时代的变化、科学的进步，我们运用的计算工具也在不断的变化。
在如今我们测量工作中一般运用的是CASIO4500、4800、4850等型号的科学计算器还是一种有编程功能的计算器。

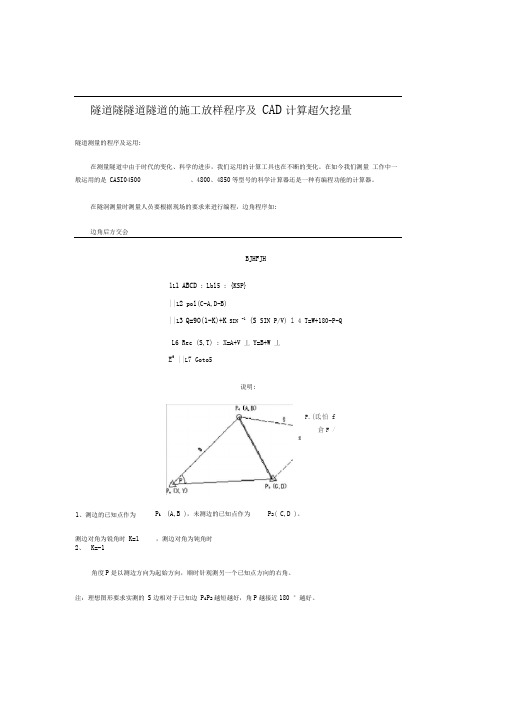

在隧洞测量时测量人员要根据现场的要求来进行编程，边角程序如：
边角后方交会
BJHFJH
L1 ABCD：Lbl5：{KSP}
L2 pol(C-A,D-B)
L3 Q=90(1-K)+K SIN-1(S SIN P/V)
L4 T=W+180-P-Q
L6 Rec (S,T) : X=A+V◢Y=B+W◢
L7 Goto5
说明：
1、测边的已知点作为P1（A,B），未测边的已知点作为P2（C,D）。
测边对角为锐角时K=1，测边对角为钝角时
2、K=-1。
3、角度P是以测边方向为起始方向，顺时针观测另一个已知点方向的右角。
注：理想图形要求实测的S边相对于已知边P1P2越短越好，角P越接近180°越好。
坐标反算
ZBFS
L1 AB：Fixm：{CD}
L2 pol(C-A,D-B)◢
L3 W＜0W=W+360
L4 lntW +0.01lnt(60 Frac W )+
0.006 Frac(60 FracW) ◢
说明：
1、本程序用于计算直角坐标值已知的两点间的边长和坐标方位角。
2、起算点和目标点的坐标分别为（A，B）、（C，D）。
3、起算点改变时应重新调用程序以改变A、B的值。
4、边长值和方位角值分别自动存放在“V”和“W”中。
“W”的单位为：度“°”。

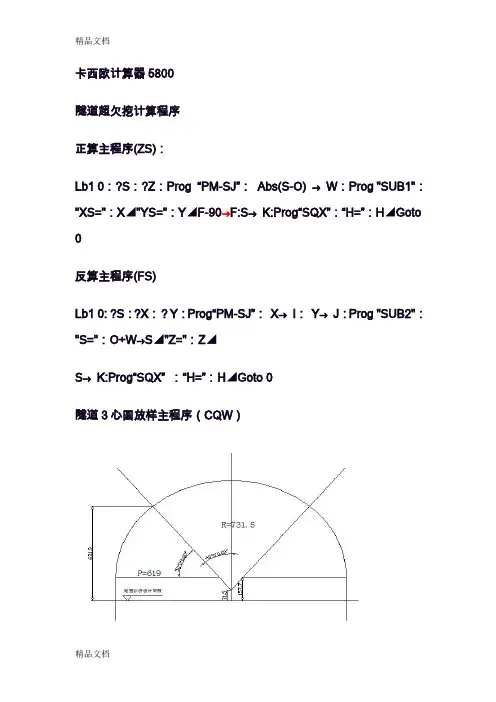

隧洞断面图如上的程序如下：
直线断面放样程序（2）
ZXFY2
L1 Lbl0：{ABH}：ABH:POL(A-X,B-Y):
L2 L=ICos (J-G)◢
L3 M=Isin(J-G) ◢
L4 V=H-N◢
L5 V=16.83W=
（(V-16.83)2＋M2）◢
Goto5
说明：
1. 本程序用于计算直线段的如图断面样式的隧洞程系放样程系。
2. 坐标A,B,H,是测算出来的坐标数据。
3. 已知的坐标X,Y是从图纸上的起算点坐标。
4. J是方位角，是隧洞的轴线方向。
5. M是偏中，V是实际高程，W是实际测量出来的顶拱位置。
后方交会3HFJHCX
L1 ABCDEF：Lbl5：{OPQ}
L2 I=-O+P：J=Q-P
L3 G=Abs（I/90）:H=Abs（J/90）
L4 G=1I=I+0.01″
L5 G=2I=I+0.01″
L6 G=3I=I+0.01″
L7 H=1J=J+0.01″
L8 H=2J=J+0.01″
L9 H=3J=J+0.01″
L10 K=(A-C)+(B-D)/tanI
L11 L=(D-B)+(A-C)/tanI
L12 M=(C-E)+(F-D)/tanJ
L13 N=(F-D)+(E-C)/tanJ
L14 U=(K+M)/(L+N)
L15 X=C+(K-UL)/(1+U2)◢
L16 Y=D+U(K-UL)/(1+U2)◢
L17 Goto5
1、本程序用于利用3个合适的已知点进行方向后方交会法计算测站坐标。
2、观测、计算时将3个已知点按顺时针方向对应排列，已知点的直角坐标分别为（A，B）、（C，D）和（E，F）。
对应3个已知点的方向值分别为O、P、Q。
3、L3至L9行的作用是当两相邻方向间的夹角出现直角或平角时将导致不能计算时进行自动处理。
4、为提高解算精度和防止错误，宜尽可能使测站点与3个已知点组成较理想的图形，如采取测站点靠近3个已知点组成的三角形的中心区域、避免出现“危险园”图形和增加已知点组成多组后交图形比较计算等措施。
5、当已知点发生变化应重新调用程序。
边角后方交会
（Filename）9BJHFJH
L1 ABCD：Lbl5：{KSP}
L2 pol(C-A,D-B)
L3 Q=90(1-K)+K SIN-1(S SIN P/V)
L4 T=W+180-P-Q
L6 Rec (S,T) : X=A+V◢Y=B+W◢
L7 Goto5
说明：
1、测边的已知点作为P1（A,B），未测边的已知点作为P2（C,D）。
测边对角为锐角时K=1，测边对角为钝角时。
2、K=-1。
3、P是以测边方向为起始方向，顺时针观测另一个已知点方向的右角。
4、理想图形要求实测的S边相对于已知边P1P2越短越好，角P越接近180°越好。
（3）、测量过程及人员安排
仪器架设在待测断面前，位于仪器无棱镜观测的最好方向便于观测，(竖直度盘定天顶方向为0度，顺时针注记)测量的竖直角读数，。
记录仪器高、观测的竖直角、斜距水平距离和高差便于检查。
如隧道洞内干扰很大，可能影响仪器的稳定。
所以在测量过程中要不断的查看仪器是否气泡居中，与免影响测量的精度。
在测量的人员安排是有固定规定的，在测量放样中每个人都有他的一定作用呀！一般情况下，一组放样人员需要4人，带班一人，辅助3人，具体如，观测一人、记录一人、扶棱镜一人、做点一人，这是一般的安排，但是，具体的还要分人员的数量和工作效率来安排具体的工作人数。
（二）、展图过程及方法：
1．通过全站仪的内存数据传输到计算机上后为GSI格式的数据文件，在通过南方CASS 5.1、6.0
来毒气数据如图：
点击后进行下一步：
转换后的数据为 .DAT文件，可以直接在CASS上展图了。
选择好你转换后的数据文件名后就点打开，根据CASS6.0的下方命令提示来一步步的完成操作。
（三）、超欠挖的计算
超挖大家可能都比较清楚就是在比预定或者是在工程上所说的设计的面积大了就叫超挖，欠挖也就是比设计图纸面积小的叫做欠挖。
打开边界的命令符号显示如图；
点击新建后选中超欠挖的线段和设计的线段后，然后点击反键或者回车以后选择超挖的位置正键单击后如图：
绿色线段是面域后的图块。
然后，单键点击线段后旁边的对象特征中的面积一格中就会显示面积数目。
做完一个后记录到xls上根据断面桩号的超欠挖面积，如图表的样式
填入图表后根据xls的计算功能来计算超欠挖的面积。
体积计算以两个相邻面积为底的梯形公式计算。
