计量设备校准规范的编写要求计量设备校准规范的编写要求1.计量设备校准规范由计量设备的使用部门自行编写。
使用部门领导核准，质量保证部作技术审查，质保部主管经理批准后由质量保证部资料室编号，盖章，发放。
校准规范按照各类计量仪器及设备的国家标准，使用说明书及测量参数要求来编写。
2 .计量设备校准规范编写的要求如下：a 在页眉部分标上编号：格式为XZ—****（年份）--***（流水号`）b 标题c 内容要求如下：1. 范围（应用的范围，适用的范围）2．引用标准（校准规范所涉及的标准）3. 定义（有无定义）4. 程序（具体操作的过程）5 记录6 人员7 环境条件3 .计量设备校准结果的记录应足够详细，以证明所有的测量均能溯源，并使任何测量都能在接近原来条件下复现，从而有助于分辨任何情况。
4.计量设备校准记录应包含以下信息a设备的说明及专用标识。
b完成每一次确认的日期c调整和修改前后的校准结果d规定的确认间隔e确认程序的标识f规定的允许误差极限g为证明溯源性的校准源h有关环境条件和必要的修正说明i设备校准的不确定度及其累计影响的说明j使用时的任何限制条件k确认人员的标识，负责确保信息记录正确的人员的标识l校准证书和其他有关文件的专业标识（如编号）5.计量设备校准记录的保存应一直保存到不再有参考价值时为止。
6．应根据测量设备（包括测量标准）的稳定性，用途和使用情况来确认时间间隔。
（通常是定期的）确认间隔应使设备在使用中可能发生重大准确度变化前进行再确认。
根据确认前的校准结果，如果有必要，应缩短确认间隔，以保证准确度不变。
7．计量设备校准应由具备相应资格、受过专门培训，有经验的人员来做。
量测仪器校验作业手册1. 作业目的本手册旨在为所有业务人员提供对量测仪器进行校验的操作指南，确保仪器的准确性和可靠性。
2. 作业范围本手册适用于所有需要对公司的量测仪器进行校验的业务人员，包括但不限于工程师、技术人员和质量管理人员。
3. 作业准备（1）了解所需校验的仪器类型和规范要求。
（2）准备好校验所需的标准测量仪器和工具。
（3）确认校验仪器的使用条件和环境是否符合要求。
4. 校验程序（1）仔细阅读仪器的校验操作手册，并按照相应步骤进行操作。
（2）根据实际情况，选择适当的校验方法和工具。
（3）对所需校验的参数进行逐一校验，记录校验结果。
（4）通过比对测量结果和标准值，判断仪器的准确性和可靠性。
5. 校验记录（1）在校验过程中，及时记录所得测量值和结果。
（2）确保校验记录的清晰、准确和完整。
（3）校验完成后，填写完整的校验报告，并将报告保存在指定的位置。
6. 校验结果评定（1）根据校验结果，判断仪器是否符合规定的准确性和可靠性要求。
（2）对于不符合要求的仪器，及时进行维修和调整，并重新进行校验。
（3）对于符合要求的仪器，及时更新校验标识，并进行定期跟踪和监控。
7. 作业总结（1）作业完成后，对校验过程进行总结和反思，及时发现问题并加以改进。
（2）及时更新和完善校验作业手册，以确保校验作业的规范和标准化。
8. 附录（1）量测仪器校验操作手册（2）相关标准和规范文件该作业手册旨在确保量测仪器的准确性和可靠性，提高产品质量和生产效率。
希望所有业务人员严格按照本手册的要求进行作业，确保校验工作的顺利进行和有效实施。
对于任何组织或企业来说，量测仪器的准确性和可靠性至关重要。
这些仪器在生产和质量控制过程中起着关键作用，直接影响产品的质量和性能。
因此，定期对这些仪器进行校验和调整是必不可少的。
校验仪器有助于检测仪器的工作状况和准确性，以确保其能够提供准确的测量数据。
在进行量测仪器校验时，首先需要对要校验的仪器有清晰的认识。
实验室计量器具校准操作规程一、校准操作目的及范围校准操作的目的是为了保证实验室计量器具的准确度和可靠性，以确保实验结果的可靠性和数据的精确性。
本操作规程适用于实验室内各种计量器具的校准操作。
二、校准操作的要求1.校准操作应符合国家有关法规和标准的要求，确保校准结果的真实有效。
2.校准操作应由经过培训的专业技术人员进行，并记录其姓名和资格证书编号。
3.校准操作应在有利于减小外界干扰的条件下进行，避免与其他设备、物品和人员接触。
4.校准操作前，应对所需校准的仪器进行检查，确保仪器的完好性和适用性。
如发现异常情况，应及时通知上级并予以相应处理。
5.校准操作应按照操作规程进行，确保操作的准确性和一致性。
三、校准操作的步骤1.校准前准备（1）确认校准仪器的型号和规格，并对其进行清洁和检查。
（2）确认校准仪器的校准日期和有效期限，并检查其校准证书的完整性。
（3）准备校准所需的标准器具和校准样品。
（4）确认校准操作的环境条件和要求，确保操作的准确性和一致性。
2.校准操作（1）按照校准仪器的操作说明书进行操作，遵守操作规程和安全操作要求。
（2）根据校准要求，使用标准器具对校准仪器进行校准，记录校准值和校准结果。
（3）如果校准值与标准值存在偏差，记录偏差值和原因，并进行相应的调整和修正。
（4）定期检查校准仪器的工作状态和准确度，并记录检查结果。
如有异常情况，应及时处理。
3.校准操作记录（1）记录校准操作的日期、时间、仪器名称、规格型号、校准人员等基本信息。
（2）记录校准仪器的校准值和校准结果，并标明与标准值的偏差。
（3）记录校准操作中发现的问题和异常情况，并记录调整和修正的方法和结果。
（4）记录校准仪器的检查结果，包括工作状态、准确度等信息。
四、校准操作的验证1.校准操作的结果应与校准证书的校准结果进行验证，确保校准结果的准确性和可靠性。
2.校准操作的记录应由相关部门或质量管理部门进行审核，并签字确认。
3.校准操作的验证结果应进行记录和归档，作为日后工作的参考和依据。

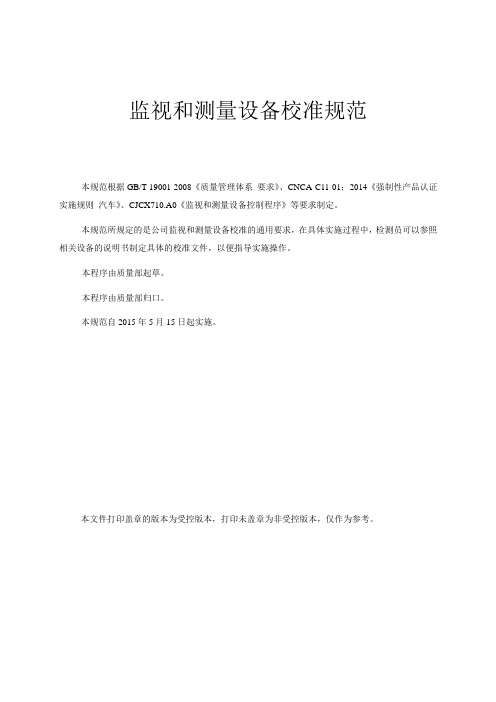

监视和测量设备校准规范
本规范根据GB/T 19001-2008《质量管理体系要求》、CNCA-C11-01：2014《强制性产品认证实施规则汽车》、CJCX710.A0《监视和测量设备控制程序》等要求制定。
本规范所规定的是公司监视和测量设备校准的通用要求，在具体实施过程中，检测员可以参照相关设备的说明书制定具体的校准文件，以便指导实施操作。
本程序由质量部起草。
本程序由质量部归口。
本规范自2015年5月15日起实施。
本文件打印盖章的版本为受控版本，打印未盖章为非受控版本，仅作为参考。
1目的和适用范围
1.1规范监视和测量设备的校准工作，保证监视和测量设备精确度和测量能力满足使用要求。
1.2适用于本公司无国家计量检定规程的监视和测量设备的校准工作。
2引用文件
校准：在规定条件下，为确定测量仪器（或测量系统）所指示的量值，或实物量具（或参考物质）所代表的量值，与对应的由标准所复现的量值之间关系的一组操作。
4职责
4.1质量部负责纠监视和测量设备的校准、校正，及校准过程的记录、记录的汇总保存。
4.2设备使用部门负责设备的使用、维护、保养，按监视和测量设备周检计划送验。
5过程要素分析
本过程的要素主要包括该过程的输入、输出、负责人、资源、作业原则及考评指标，如下图：
6工作流程图
7流程描述和工作标准
监视和测量设备校准记录表
编号NO：。
检测设备计量翡校验的操作程序1、目的为了对计量检验仪器设备的校准、检定进行管理，确保所有计量检验仪器设备正常、稳定的工作，以保证检测数据准确、有效，制定本操作规程。
2、范围本规程适用于计量检验仪器设备的检定、校准管理。
3、职责3.1技术质量科：负责公司所有仪器校准工作，包括送外校准、检查及对不合格器具的处理与保存校验的相关记录。
3.2仪器使用部门：负责保管和维护本部门使用的仪器、试验设备。
3.3仪器使用者：每次使用前，必须检查所使用的仪器设备是否损坏或是否符合产品检测要求，一旦发现不良情况必须停止使用该仪器设备，并通知技术质量科设备员处理4、程序4.1仪器量具的登记4.1.1建立公司仪器量具的登记系统：对所有需要校验及检查的仪器量具，登记注册于计量仪器统计表中予以追溯。
4.1.2这些登记，由技术质量科设备员保存和更新。
4.1.3公司新购仪器或量具时，应先交到技术质量科登记和安排送外校验。
4.1.4所有用来做测量和测试仪器都必须被标识和校准。
仪器上必须标识校验状况和有效期。
4.2仪器送校4.2.1技术质量科设备员需在仪器、量具、试验设备未过有效期前，安排送校事宜，应送往有国家认可资格的计量所进行校验。
4.2.2仪器量具送校合格后，将检定证书并将校验结果填写在《设备台账表格》内，将仪器量具、试验设备贴上合格证送回使用部门。
专业资料整理WORD完美格式编辑决定该仪器的处理方法并将处理方法记录于《设备台账表格》内4.2.4若送校结果合格，但实测值与标准值有偏差时，由设备员根据该仪器的实际使用情况结合产品的检测要求，决定该仪器是否继续使用，若能继续使用则连同证书复印件一齐交回使用部门，使用者参照校验结果使用；若不能继续使用，则贴停用标识，并将校验结果报技术质量科处理，决定该仪器的处理方法并将处理方法记录于《设备台账表格》内。
4.2.5由于长期使用或自然原因造成的设备精度下降的，技术质量科联系检定机构检定校准，并出具相应精度等级证书，随设备保管使用4.2.6由于长期停用而重新启用的检测设备在使用前一律进行校准后方可启用。
文件修正一览表修改次数修改日期修改版别修改内容1 2006/1/19 7.1 修改3.3.20PIN杆长规校正周期從原四個月改為1個月,增加PIN杆長規校正記錄表.2 2006/9/19 7.2 將3.3.26 2) (14) <<消耗性量具校正記錄表>>改為<<量具點檢記錄表>>1.目的统一规范量测仪器校正2.相关文件2.1(20-MA-01)量测仪器校验管理作业程序书3.作业程序3.1工作物: 相关量具3.2工具与材料:手套校正块规钳子防锈油厚薄片工作平台升峰角度台角度台校正块日式角度台专用校正块归零校正块万能角度规面引角器电子磅秤砝码标准器(100g 200g) 小一字起子缸径规测定子外径分厘卡标准棒电子式温湿度计(标准器) 气压校正器标准杆长规标样压头砧座载重块表面温度计PH缓冲浓液标准球头,光标卡尺, 校正平台深度规。
3.3主要步骤与作业要点:3.3.1量具准备:1)所有量具校正之前归0,外表擦试干净。
3.3.2厚薄规校正:1)拿取1.0~5.0m/m之间块规任意三块,厚薄规测块规厚度.同一点同时测3次，取其平均值，平均值与块规厚度差异值为该厚薄规校正误差值，允许误差±0.2m/m,如果誤差在±0.2m/m以內.則厚薄規校正合格。
2)校正周期为一个月校正一次。
3.3.3光标尺校正:1)光标尺前端测定面校正:(1)举起光标卡尺对着光源,检查光标尺前端测定面是否闭合良好,如测定面密合,应无光源透过为OK,如有光线透过者,表示测面磨损,用厚薄片0.03m/m可插入者NG.须更换或前爪停止使用,允许误差为±0.03m/m。
2)光标尺末端校正:(1)用光标尺末端测块规1~60m/m的任意三块,并且每一个点测三次取其平均值,平均值与块规差异为校正误差.允许误差为±0.03mm。
3)校正周期为三个月校正一次。
3.3.4外径分厘卡校正:1)取外径分离卡,先归零,取1-10mm以内块规,外径分厘卡讀數與塊規厚度差異值為校正誤差, 允许误差±0.02mm如果誤差在±0.02mm以上则NG, 须调整或更换。
多分量测力仪校准规范编制说明（报批稿）2012年11月01日多分量测力仪校准规范编制说明一、任务来源及计划要求《多分量测力仪校准规范》的编写任务来源于中国航空工业第一集团公司（航技[2004]3号/[2006]3号）下达的《多分量测力仪校准规范》国军标编写任务（项目号为：B0520062904）。
该计划要求由中航工业北京长城计量测试技术研究所（航空304所）作为起草单位，组成编写组，完成标准的征求意见稿、报批稿、编制说明等文件的编写工作。
计划要求2005年11月完成报批稿。
随着科学技术的不断发展，尤其是国防科技的飞速发展，多分量测力技术在国内外的应用也越来越广泛了。
如用于飞行器模型风洞实验和直升机旋翼动力学的研究中用于多分量力测量的六分力天平，用于测量和控制机器人关节作用矢量的多分量力传感器，汽车轮胎性能检测的多分力计等。
除此之外，还有石油钻探受力测量、发动机推力矢量测试等也都用到了多分量测力仪及测量技术。
近十年发展起来的用多分量测力仪进行测力机（材料试验机和标准机）性能的检测应用，不仅丰富了多分力计的应用领域，而且很大程度上提高了多分量测力仪的设计、制造、试验及应用水平，中国航空工业集团公司北京长城计量测试技术研究所（中航工业第304所）在“九五”期间进行了多分量测力技术的研究，并研制了一套六分量测力仪及其校准装置。
尽管多分量测力仪的应用越来越多，但目前在国内外尚没有合适的标准文件规范其检定或校准方法和行为，因此迫切要求编制相应的校准规范，以保证量值溯源的准确和统一，为国防科研生产提供良好的技术保障。
二、编制过程1、编制原则a)校准规范整个内容应与现行有效相关标准相协调，技术内容应具有先进性、科学性和可操作性。
使本规范适用范围广，具有通用性。
b)在充分调研的基础上，根据实际情况，确定多分量测力仪的计量特性、校准条件、校准项目、校准方法等。
c)规程中的校准方法应通过实验验证，力求方法简单科学，准确可靠。
d)规程中的文字表述力求层次分明，语句简明，公式表达准确，量和单位使用规范。
e)规范编写格式及要求严格按照JJF1071-2010《国家计量校准规范编写规则》要求进行。
2、各阶段工作过程2005年9月对规范进行立项论证。
对本项目的必要性、意义、方法途径、具备的基础、工作内容、完成形式进行了论证，编制论证报告，对工作任务进行了分工，拟订实施计划。
本规范主要编写人秦海峰，参加人有刘永录、王磊、田峰、夏铁梅等。
具体实施过程如下：2006年1月开始收集国内外有关标准文件，进行细致分析研究，按标准的要求制定测试方法，对测试方法进行试验，并做出试验总结，提出改进措施，确保试验方法科学，易操作。
2006年6月开始编写校准规范和试验方法初稿。
2006年9月完成校准规范初稿。
2007年1月开始完善试验和校准方法。
2007年3月完成初稿，组织所内专家对初稿进行讨论。
2007年6月完成初稿的修改，形成征求意见稿，并组织同行专家对征求意见稿进行讨论。
2007年9月根据初审会专家的修改意见对征求意见稿进行修改后，发给相关厂所同行专家征求意见。
2007年10月完成征求意见稿的修改，形成送审稿。
2007年11月第二次组织同行专家对征求意见稿进行讨论并作相应修改，2008年01月召开标准审查会，完成送审稿的修改，形成并提交报批稿。
2008年06月审查后沟通意见2008年06月至今等待审批2012年10月形成送审稿3、征求意见单位对下列单位征求了意见，它们是国家计量院（初审会），航天科技集团102所（初审会），钢铁研究总院（初审会），西安航空发动机（集团）有限公司（430区域计量站），航空420区域计量站，兵器工业296区域计量站，航空602所，兵器123计量站，航天808所，航天307站等。
其中有五个单位通过信函或电子邮件方式给了书面答复。
有两个单位通过电话口头答复。
具体征求到的意见见“标准意见汇总表”。
三、调研和分析工作的情况为了保证本校准规范技术内容的先进性、科学性、适用范围的广泛性、通用性、规范的可操作性，在编制该校准规范前，对航宇救生装备有限公司，航天805所，航空602所等单位进行了调研。
调研了国家，国防的计量检定规程，收集了现行有效相关标准：a)JJG144-2007《标准测力仪检定规程》主要适用于各种结构的标准测力仪，该规程没有包含多分量测力仪的相关内容。
该规程对于多分量测力仪的单分量独立校准具有参考意义，但由于多分量测力仪常常用引用误差来进行各项指标的评价，与标准测力仪的评价方法有较大差异。
b)JJG391-2009《力传感器检定规程》适用于各种结构的负荷传感器，该规程没有包含多分量传感器的相关内容，但由于其部分指标的选择与多分量测力仪的单分量独立校准时具有相似之处，因此具有一定的参考意义，但不包括多分量测力仪特有的耦合误差等关键指标的评价内容。
c)JJG455-2000 《工作测力仪检定规程》适用于各种结构的工作测力仪的检定，没有包含多分量测力仪的相关内容。
该规程对于多分量测力仪的单分量独立校准具有一定参考意义，尤其是在指标的选择和评价方法的规定方面，可以引用误差和示值误差两种方法并行来进行各项指标的评价，对于多分量测力仪和传感器来说具有一定的参考意义。
d)JJG632-1989 《动态力传感器检定规程》适用于压电晶体力传感器的检定，没有包含多分量压电晶体结构的力传感器的相关内容。
但该规程对于单独对多分量压电晶体结构的力传感器校准时的单分量独立校准具有一定参考意义，尤其是在电荷灵敏度指标的计算方面，对于多分量传感器来说具有一定的参考意义。
通过调研分析，现可参考的检定规程，有的条款已不太合适，且均无法包含多分量测力仪的耦合误差这一关键指标的内容。
为了满足多分量测力仪的校准，需对其单独编制校准规范或检定规程。
由于多分量测力仪主要用于工程测量，各项指标的准确度不是很高，编制校准规范比较适宜，这也比较符合目前国家倡导的发展趋势。
本校准规范主要以JJG455-2000《工作测力仪检定规程》、JJG391-2009 《力传感器检定规程》、JJG632-1989 《动态力传感器检定规程》和JJG144-2007《标准测力仪检定规程》作为参考。
由于对多分量测力仪和多分量传感器的评价方法和计量特性差异不大，因此本规范把多分量测力仪和多分量传感器同时包含在内，这有利于规范的引用和执行。
代日后条件成熟，可将其分开要求，并编写相应的校准规范。
在本规范的制定过程中，对相关的国际国家标准进行调研，基本内容与上述参考的规程情况相近，没有有关多分量测力仪的现行有效的国际国内标准。
有些生产厂家制定了产品的出厂检定方法，大都过于简单，不能对多分量测力仪的特色指标进行全面、合理和规范的规定和评价。
另外，对于一些目前相关检定规程中有的，但多分量测力仪准确度影响较小的技术特性，在平时校准过程一般不进行的校准项目在本规范中不体现。
四、主要技术内容的说明1、主要技术内容的确定依据多分量测力仪主要用于国防军工领域，尽管数量相对较少，但所起到的作用往往比较关键，对性能要求比较特殊。
因此本着对多分量测力仪的计量特性严格把关，同时考虑规范的可操作性，确定了被校多分量测力仪的计量特性、校准条件、校准项目、校准方法及复校间隔。
2、主要计量特性1) 外观和附件2) 工作正常性3) 额定输出4）输出灵敏度5) 重复性6) 滞后7) 直线度8）示值误差9)长期稳定度10)零点输出11)回零差12)耦合误差对于多分量测力仪和多分量传感器，对上述计量特性在选择时有一些差异，如示值误差仅适合于多分量测力仪的校准，而输出灵敏度和直线度仅适合于多分量传感器的校准，而绝大多数指标同时适合于多分量测力仪和多分量传感器的校准；在实际校准工作中可选择对这类计量器具在其应用场合中最关键或最关心的那些指标进行校准。
3、主要技术内容说明a) 主要计量特性外观和工作正常性是通用技术要求，在校准之初必须进行此项检查。
由于多分量测力仪的夹具一般来说都具有结构复杂，位置尺寸和安装条件要求高的特点，因此这一项指标是必须首先加以控制。
由于多分量测力仪对应的分量可以为两个到六个，因此其测量范围的确定时必须对各个分量分别确定，这是多分量测力仪与其他测力仪或传感器重大区别之一。
额定输出、零点输出、额定负荷下的输出灵敏度、重复性、直线度、滞后等指标主要参照JJG391-2009 《力传感器检定规程》的相关内容，各项指标用引用误差表示。
而示值误差指标的规定类似于JJG455-2000 《工作测力仪检定规程》的相关规定，可用当量误差和引用误差两种方式来表示。
这些规定与多分量测力仪和多分量传感器的实际应用特点和出厂检验的指标内容相一致。
对于耦合误差这一指标为本校准规范的特色之处，也是评价多分量测力仪和多分量传感器的关键指标之一。
b)校准条件校准条件确定的原则是影响量尽量控制在规定的范围内，使之产生的附加误差可以忽略。
校准装置产生的标准不确定度使校准结果的扩展不确定度小于被校多分量测力仪最大允许误差的三分之一。
对校准设备进行了详细技术要求。
主要设备有多分量测力仪校准装置、力标准机、扭矩标准机配套仪表和数据采集系统以及工装夹具等。
c)校准项目按多分量测力仪主要计量特性确定。
校准项目允许用户根据需要选择。
校准规范中对多分量测力仪和多分量传感器的校准项目分别列表进行了规定，主要是将一些不能通用的指标进行区分。
如示值误差仅适合于多分量测力仪的校准，而输出灵敏度和直线度仅适合于多分量传感器的校准，而绝大多数指标同时适合于多分量测力仪和多分量传感器的校准。
d)校准方法对于各项指标的校准方法，主要参照现行的JJG391-2009 《力传感器检定规程》和JJG455-2000 《工作测力仪检定规程》的相关内容进行规定。
但多分量测力仪的校准要比力传感器和工作测力仪要复杂得多，主要区别在于需对各个分量的各项指标进行分别单独校准和组合校准。
e)校准结果的处理和复校时间间隔多分量测力仪的校准结果以各项关键指标实际校准值或引用误差或基本误差表示，对于关键指标的校准结果应给出相应的不确定度。
考虑到多分量传感器的稳定性情况，以及稳定性指标在考核时需要上一年度的数据，因此建议多分量测力仪的复校间隔为一年。
五、验证试验的情况和结果通过试验手段来验证本标准的技术方法。
通过试验，证实多分量测力仪校准规范中所描述的对被校器具的技术特性要求，对标准仪器的选择，校准点在选择以及采用的校准方法是正确可行的。
具体试验结果见试验报告。
六、与国外同类标准水平的对比分析未查到国外相同标准。
七、与现行法规、标准的关系目前有关的国家标准主要有JJG391-2009 《力传感器检定规程》、JJG455-2000 《工作测力仪检定规程》及JJG144-2007《标准测力仪检定规程》，该校准规范与它们不冲突。
