《纸张透气度测定仪检定规程》编制说明

纸张的透气度测试—葛尔莱法GB/T 458——2023纸张的透气度测试—葛尔莱法：透气度：按规定条件,在单位时间和单位压差下,通过单位面积纸或纸板的平均空气流量,以微米每帕斯卡秒表示[1 um/（Pa· s）—1 mL/m2—Pa · s）]。

4葛尔莱法测定步骤4.1试样的制备4.1.1试样的采取按GB/T 450的规定进行。

4.1.2试样温湿处理应按GB/T 10739的规定进行。

4.1.3 从10张样品中分别切取一个试样,试样尺寸为50 mm× 50 mm.注:试验面上不能有皱折,裂纹和洞眼等外观纸病。

检测仪器：PAPT—B01隔膜透气测试仪4.2测定4.2.1 测试应在与温湿处理时相同的大气条件下进行。

4.2.2将仪器调准至水平,使两圆简成垂直状态,然后将平滑、坚硬致密,无渗透性的金属或塑料薄片夹在两孔板之间,检查仪器的密封性。

按4.2.3进行检查,经5 h的测定,泄露空气应不大于50mL。

4.2.3将内圆简升高,使其边沿在外圆筒的支撑装置上。

将试样夹好,然后移开支撑装置,使内圆筒下降至能被浮起为止。

当内圆筒平稳下移时,从零刻度开始计时,测定初始两个50 mL间隔（即从0 mL至 100 mL 的间隔）通过外圆简边沿时所需时间。

测定准确度如下:对于疏松或多孔性的试样,可测定较大体积空气通过所需的时间。

假如在到达零点之前,内圆筒未能平稳、均匀移动,则应从50 mL刻度处开始计时。

注:应躲避仪器的震动,由于震动将加添空气的通过速度。

4.2.4测定时应5张试样正面,5张试样反面进行测定。

假如通过试样正反两面的透气度有较大差别,又需要报告这个差别,则应在每个面各测定10张试样,而且分别报告这两个结果。

4.3.2假如需要报告透气阻力,则应用葛尔莱透气阻力来表示,单位为s,即测定通过100 mL气体所用的时间。

若结果≤10 s,应准确小数,其他的则为两位数字。

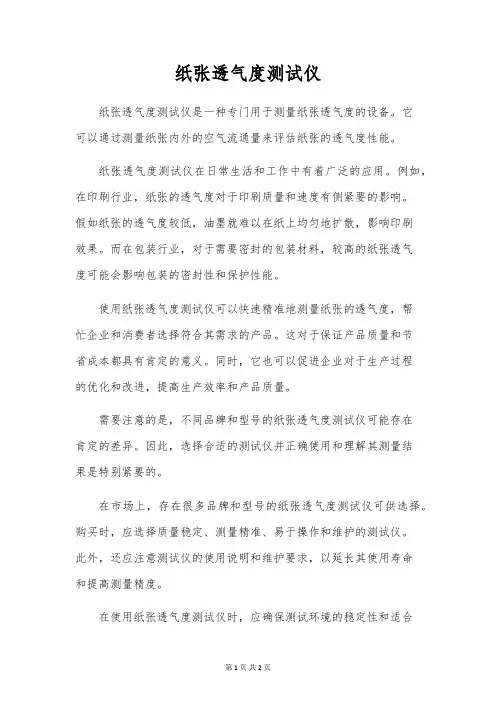

纸张透气度测试仪纸张透气度测试仪是一种专门用于测量纸张透气度的设备。

它可以通过测量纸张内外的空气流通量来评估纸张的透气度性能。

纸张透气度测试仪在日常生活和工作中有着广泛的应用。

例如，在印刷行业，纸张的透气度对于印刷质量和速度有侧紧要的影响。

假如纸张的透气度较低，油墨就难以在纸上均匀地扩散，影响印刷效果。

而在包装行业，对于需要密封的包装材料，较高的纸张透气度可能会影响包装的密封性和保护性能。

使用纸张透气度测试仪可以快速精准地测量纸张的透气度，帮忙企业和消费者选择符合其需求的产品。

这对于保证产品质量和节省成本都具有肯定的意义。

同时，它也可以促进企业对于生产过程的优化和改进，提高生产效率和产品质量。

需要注意的是，不同品牌和型号的纸张透气度测试仪可能存在肯定的差异。

因此，选择合适的测试仪并正确使用和理解其测量结果是特别紧要的。

在市场上，存在很多品牌和型号的纸张透气度测试仪可供选择。

购买时，应选择质量稳定、测量精准、易于操作和维护的测试仪。

此外，还应注意测试仪的使用说明和维护要求，以延长其使用寿命和提高测量精度。

在使用纸张透气度测试仪时，应确保测试环境的稳定性和适合性。

例如，应确保测试场所的温度、湿度等环境参数的稳定性，由于这些因素可能对测量结果产生影响。

此外，还应注意依照测试仪的使用说明进行操作和维护，确保测量过程的精准性和安全性。

在使用纸张透气度测试仪时，对于测量结果的分析和处理也应引起重视。

应依据实际需求和测量结果，综合考虑纸张的其他性能指标如强度、柔韧性等，以订立合理的生产工艺和使用方案。

总之，通过使用纸张透气度测试仪可以更全面地了解纸张的性能特点，从而更好地充足各种应用需求，提高产品质量和生产效率。

赛成仪器立足济南，服务全球。

公司始终秉承持续创新的经营理念，用匠心铸就精品，以品质赢得信任。

赛出品质，成就共赢！期望与行业内的企事业单位增长交流和合作。

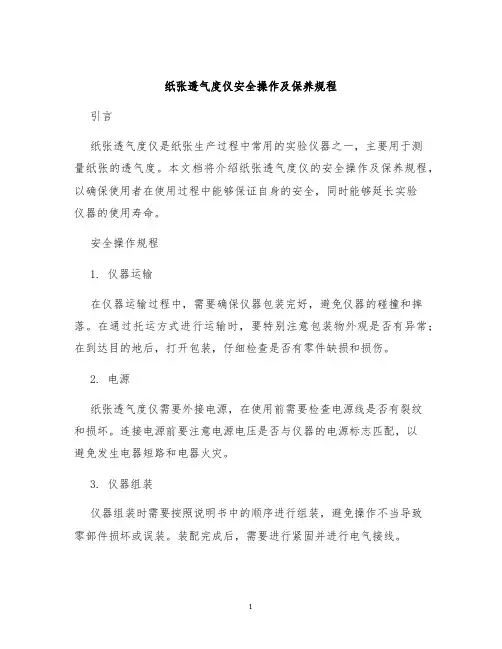

纸张透气度仪安全操作及保养规程引言纸张透气度仪是纸张生产过程中常用的实验仪器之一，主要用于测量纸张的透气度。

本文档将介绍纸张透气度仪的安全操作及保养规程，以确保使用者在使用过程中能够保证自身的安全，同时能够延长实验仪器的使用寿命。

安全操作规程1. 仪器运输在仪器运输过程中，需要确保仪器包装完好，避免仪器的碰撞和摔落。

在通过托运方式进行运输时，要特别注意包装物外观是否有异常；在到达目的地后，打开包装，仔细检查是否有零件缺损和损伤。

2. 电源纸张透气度仪需要外接电源，在使用前需要检查电源线是否有裂纹和损坏。

连接电源前要注意电源电压是否与仪器的电源标志匹配，以避免发生电器短路和电器火灾。

3. 仪器组装仪器组装时需要按照说明书中的顺序进行组装，避免操作不当导致零部件损坏或误装。

装配完成后，需要进行紧固并进行电气接线。

4. 仪器使用纸张透气度仪需要在规定的环境条件下使用，如温度、湿度、气压等条件。

在操作过程中需要遵从使用手册，严格按照实验流程进行实验，严禁在无相关专业人员和安全防护的情况下对仪器进行私自改装和拆卸。

5. 实验过程进行实验过程中，应当先进行仪器的预热和调试，根据所需测量范围选择适当的测试密度。

实验中应当严格按照操作手册中的指令进行操作，注意安全防护，避免实验过程中的误操作。

6. 实验后在实验结束后，需要对纸张透气度仪进行及时清洁和保养，避免仪器的损坏。

同时需要对实验数据进行及时保存，以便后续参照。

保养规程1. 仪器保养在使用过程中，需要对纸张透气度仪进行定期的清洁和保养。

需要注意的是，在进行清洁和保养时需要使用专用工具，避免使用不合适的清洁剂和清洁工具造成仪器损坏。

2. 零部件检查定期检查和更换仪器中的易损零部件，例如滤芯、电路板、传感器等。

在进行拆卸和安装时应当注意向厂家或维修人员咨询，以保证更换零部件后的正确安装。

3. 保管在纸张透气度仪暂时未被使用时，需要按照使用说明书的要求进行保管。

纸张透气度测定纸张透气度的测定1、基本原理利用压差法，将预先处理好的试样放在上下测量面间，在试样的两侧形成一个恒定的压差。

气体在压差的作用下，由高压侧透过试样向低压侧流动，根据流过试样的面积、压差和流量，计算出试样的透气度。

2、透气度定义在规定条件下，在单位时间和单位压差下，通过单位面积纸和纸板的平均空气流量，以微米每帕斯卡秒【μm/（Pa·s)】表示。

其计算公式如下;Ps=V/(△p·t) 式中：Ps―透气度，μm/Pa·sV―测定时间内通过试样的空气体积，mL△p―试样两侧压差，kPat―测定时间，s3、透气度的单位纸张透气度的单位为“μm/（Pa·s）（微米每帕斯卡秒）”。

1μm/（Pa·s）=1mL/（m2·Pa·s）=1L/（m2·kPa·s）。

例如，某种纸的透气度为10μm/(Pa·s)，可以理解为：在压差为1帕（Pa），流过1平方米（m2）纸页空气流量为10毫升每秒（10mL/s）。

或是在压差为1千帕（kPa），流过1平方米（m2）纸页空气流量为10升每秒（10L/s）。

实际应用中，透气度也会使用其它单位表示，如卷烟纸的透气度单位为CU 【cm3/(min·cm2)】,是指在1千帕（kPa）测量压力条件下，通过1平方厘米（cm2）的被测试样表面的空气流量（毫升每分钟cm3/min）。

“葛尔莱法”透气度仪中，透气度单位也会使用“葛尔莱秒(s)”表示，是指在平均压差1.23 kPa，试验面积6.42 mm2,测定通过100 mL气体所以时间。

4、透气度测定仪使用的试验面积和压差实验室透气度仪的试验面积和压差，标准是有规定的。

面积常见的有：10cm2、6.42cm2、2cm2等。

压差常见的有1kPa、1.23kPa、1.47kPa、10kPa等。

理论上，流量跟面积和压差都是成正比的，对某一数值透气度试样，规定测试面积和压差就保证了流量在合理的显示范围。

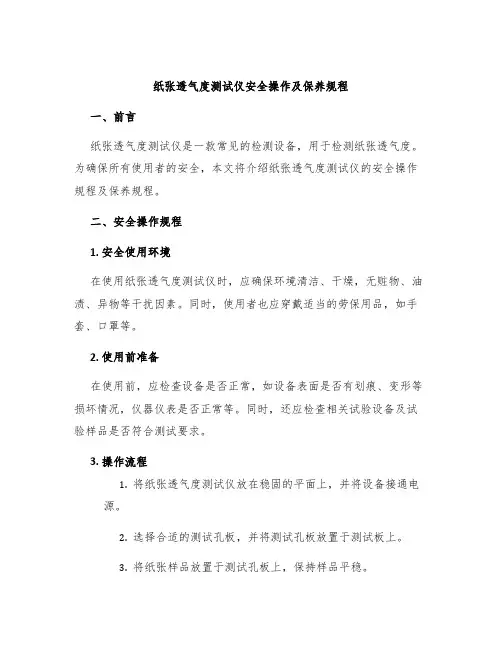

纸张透气度测试仪安全操作及保养规程一、前言纸张透气度测试仪是一款常见的检测设备，用于检测纸张透气度。

为确保所有使用者的安全，本文将介绍纸张透气度测试仪的安全操作规程及保养规程。

二、安全操作规程1. 安全使用环境在使用纸张透气度测试仪时，应确保环境清洁、干燥，无赃物、油渍、异物等干扰因素。

同时，使用者也应穿戴适当的劳保用品，如手套、口罩等。

2. 使用前准备在使用前，应检查设备是否正常，如设备表面是否有划痕、变形等损坏情况，仪器仪表是否正常等。

同时，还应检查相关试验设备及试验样品是否符合测试要求。

3. 操作流程1.将纸张透气度测试仪放在稳固的平面上，并将设备接通电源。

2.选择合适的测试孔板，并将测试孔板放置于测试板上。

3.将纸张样品放置于测试孔板上，保持样品平稳。

4.按下启动键，测试仪器开始对纸张透气度进行测试。

5.测试完成后，按下停止键，关闭测试仪器，并将测试孔板和测试板拆下来，清理干净。

4. 注意事项1.测试前应检查设备及试验样品是否符合测试要求，避免因杂质等因素影响测试结果。

2.在测试过程中，应保持设备表面干燥，避免设备受潮。

3.禁止在设备运行中进行任何操作，以免对设备和操作者造成伤害。

4.当设备出现故障时，应及时停止使用，联系售后人员进行维修。

三、保养规程1. 清洁保养1.设备及配件应存放在干燥、清洁的环境中，避免长期暴露在潮湿、受污染的环境中。

2.定期对设备进行清洁，清除表面积尘和污垢，保持设备外观清洁。

3.设备内部也应注意清洁，避免杂物进入设备内部影响使用。

2. 维修保养1.在使用过程中，如发现设备出现故障或失灵，应及时停止使用，并联系售后人员进行维修。

2.定期对设备进行维护保养，包括清洗滤芯、清理传感器等。

3.定期更换使用中的耗材，如测试孔板、测试板等。

四、结语纸张透气度测试仪在使用过程中，为确保所有使用者的安全，需要严格遵守安全操作规程及保养规程。

同时，使用者要重视设备的保养和维修保养，以确保设备的长期稳定运行。

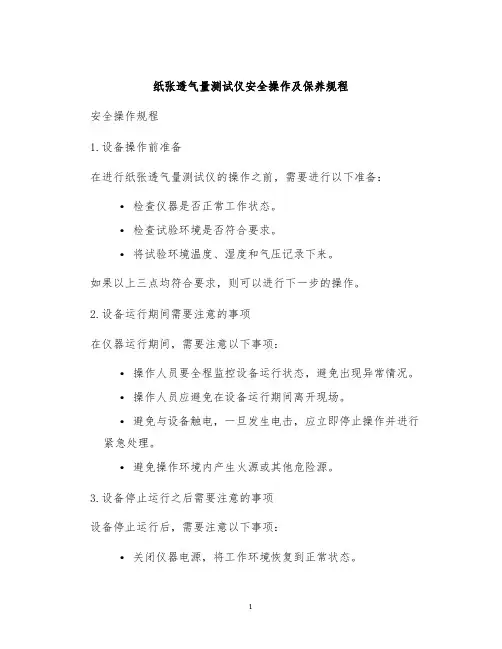

纸张透气量测试仪安全操作及保养规程安全操作规程1.设备操作前准备在进行纸张透气量测试仪的操作之前，需要进行以下准备：•检查仪器是否正常工作状态。

•检查试验环境是否符合要求。

•将试验环境温度、湿度和气压记录下来。

如果以上三点均符合要求，则可以进行下一步的操作。

2.设备运行期间需要注意的事项在仪器运行期间，需要注意以下事项：•操作人员要全程监控设备运行状态，避免出现异常情况。

•操作人员应避免在设备运行期间离开现场。

•避免与设备触电，一旦发生电击，应立即停止操作并进行紧急处理。

•避免操作环境内产生火源或其他危险源。

3.设备停止运行之后需要注意的事项设备停止运行后，需要注意以下事项：•关闭仪器电源，将工作环境恢复到正常状态。

•避免将试样直接放入设备中，以防止污染设备或影响测试结果。

•清除设备内部的残留物，并清洁设备。

保养规程为了确保设备能够正常操作，必须定期进行设备维护和保养。

1.日常保养设备日常保养包括以下内容：•周期性地清理设备内部的污物。

•定期更换设备内的消耗品。

•定期检查仪器的电气性能。

•定期校准仪器。

2.每季度保养每季度需要进行以下保养工作:•清洁仪器内部的灰尘和杂物。

•安装新的空气过滤器，更换旧的空气过滤器。

•清理设备底板和内壁，并对设备外壳进行消毒。

3.半年度保养半年度保养需要进行以下保养工作：•对仪器进行外观检查，确保设备表面没有明显损伤。

•检查设备放置的位置是否正确，并清除周围的障碍物。

•完成以上工作之后，重新校准设备并确保它能够正常工作。

4.年度保养每年需要进行以下保养工作：•对设备进行全面的维修和保养。

•清理仪器内部的杂物、沉淀和胶水等。

•更换掉所有超出使用寿命的设备。

总结对于纸张透气量测试仪来说，安全操作和保养非常重要。

操作人员需要在设备运行期间注意安全事项，并按照规定进行每种类型的保养。

只有这样，才能确保设备正常运行，并能够提供准确的测试结果。

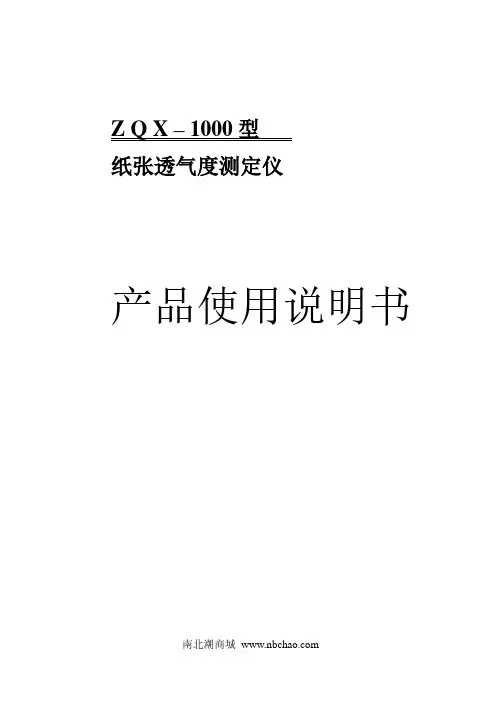

Z Q X – 1000型纸张透气度测定仪产品使用说明书长春市永新试验仪器有限公司136****8053*************感谢使用本公司的仪器在使用本仪器前请务必仔细阅读本说明书-1-目录一、生产依据------------------------------------3二、用途及适用范围---------------------------3三、主要技术参数及工作条件---------------3四、结构及工作原理---------------------------4五、试验步骤------------------------------------5六、安装及调整---------------------------------7七、维护及保养---------------------------------7一、生产依据肖伯尔法纸张透气度测定仪是依据中华人民共和国行业标准QB/T1667《纸张透气度（肖伯尔法）测定仪》而设计制造的。

二、用途及适用范围许多种纸，如水泥袋纸、纸袋纸、电缆纸、拷贝纸及工业滤纸等，都需要测定其透气的程度，本仪器正是为上述各种纸而设计制造的。

本仪器适用于透气度在1×10ˉ²—1×10²µm/（Pa·S）之间的纸张，不适用于表面粗糙度较大的纸张。

三、主要技术参数及工作条件1、测量范围：0—1000mL/min2、测试面积：10±0.02cm²3、试区压差：1±0.01kPa4、测量精度：小于100mL，体积误差为1 mL，大于100 mL，体积误差为5 mL。

5、夹环内径：35.68±0.05mm6、上、下夹环中心孔同轴度小于0.05mm仪器应在室温20±10℃空气清洁的环境里，置于坚实稳固的工作台上。

四、结构及工作原理仪器由固定支柱（2）上的容器（12），纸样夹环（4）和压力计（6）等组成。

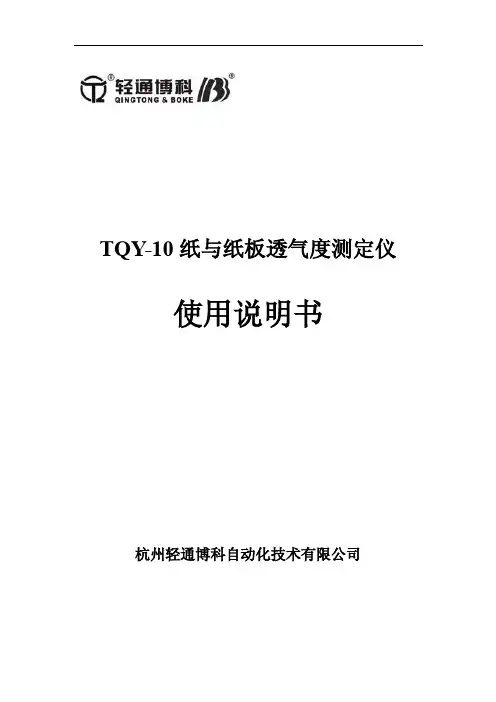

TQY-10纸与纸板透气度测定仪使用说明书杭州轻通博科自动化技术有限公司目录1概述 (2)2主要技术特性 (2)3操作控制系统功能概述 (2)4安装调试 (3)5使用操作步骤及注意事项 (3)6维护保养 (4)7故障排除及维修 (4)8附图 (5)8附图 (5)9 成套一览 (5)TQY-10纸与纸板透气度测定仪说明书1概述纸与纸板透气度测定仪是纸和纸板透气性能检测的专用仪器，其主要技术参数和性能指标符合ISO5636/2—1984《纸和纸板——透气度的测定（中等范围）第2部份：肖伯尔法》及国家标准QB/T 1667 纸与纸板透气度测定仪、GB/T458《纸和纸板透气度测定法（肖伯尔法）》的有关规定。

2主要技术特性2.1主要技术指标参数项目技术指标测量范围（10-2～102）μm/(Pa·s)压差准确度△P1＝（1.00±0.01）kPa；△P2＝（2.50±0.01）kPa空气流量测量准确度≤100ml±1ml （100～1000）ml ±5ml测试系统密封性30min内压力降低量不超过0.01kPa透气面积（10.0±0.2）cm2外形尺寸（长×宽×高）400 mm×300mm×1230mm整机质量约40kg2.2 仪器正常工作的环境条件2.2.1 室温20℃±5℃；2.2.2 工作台稳固，平整，便于工作基准调节；2.2.3 工作环境清洁，空气洁净少尘；2.2.4 无震动。

3操作控制系统功能概述参见附图（仪器外形图）3.1 压紧试样旋钮（序号8）：用于压紧或松开试样。

3.2 漏斗阀（序号12）：用于注水。

加水时将此阀打开，测量时将此阀关闭。

3.3 排气阀（序号13）：用于注水时排出贮水筒内残余空气。

加水时打开此阀，待水加满贮水筒时，关闭此阀。

3.4 排水阀（序号17）：用于排水。

测试时均应打开此阀，测试完毕时关毕此阀。

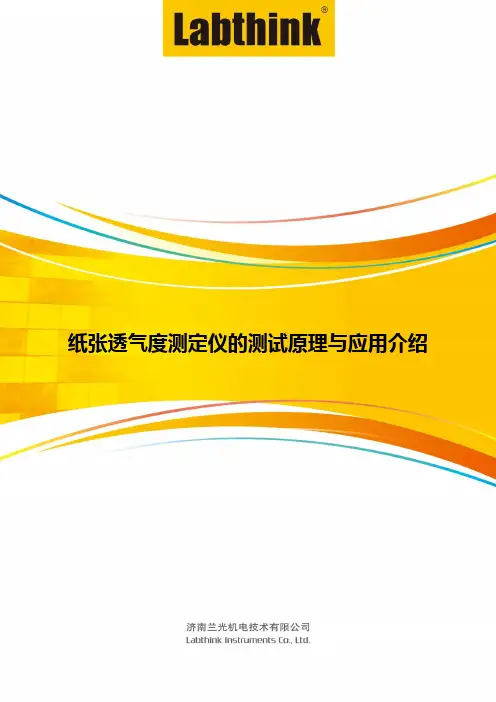

纸张透气度测定仪的测试原理与应用介绍纸张透气度测定仪的测试原理与应用介绍Labthink兰光研发生产的TQD-G1纸张透气度测定仪，可专业适用于汽车内饰物材料，例如: 聚氨酯发泡、PVC、皮革、纺织品、非织造布等材料的空气透过率与空气阻力的测试。

通过测量，达到控制材料物理特性的要求，以满足产品实际应用的需要。

另外还可以用于分离膜、海绵、地毯、无纺布、纸张、皮革的透气度测试。

本文主要是为大家简单介绍一下TQD-G1纸张透气度测定仪的测试原理和应用。

纸张透气度测定仪的测试原理：两种测试方法：定流量测压差法、定压差测流量。

方法A使垂直通过试样的气流稳定在一个恒定的流量，测定在该条件下试样两侧所形成的压差，计算空气流通阻力等参数。

方法B通过调节使试样两侧形成一个恒定的压差，测定一定时间内垂直通过试样给定面积的气流流量，计算透气率等参数。

透气度测定仪测试应用：Labthink兰光，专业致力于为包装、食品、医药、日化、印刷、胶粘剂、汽车、石化、生物、建筑及新能源等领域客户提供行业咨询、产品销售、售后服务、风险控制解决方案。

Labthink兰光目前生产销售的设备百余款，检测仪器涉及包装材料的阻隔性能检测、厚度检测、物理机械性能检测、包装容器的密封性能检测等方面，致力于为客户提供全面、专业、精湛的包装安全解决方案，帮助客户从风险控制入手，提高企业质量安全意识，减少企业成本流失。

Labthink兰光检测设备有：密封性测试仪、电子拉力机、电子剥离试验机、雾化试验仪、透光率雾度测定仪、薄膜热收缩仪、薄膜测厚仪、薄膜热收缩率测试仪、透气度测试仪、透湿性测试仪、揉搓试验仪、摩擦系数测定仪、耐磨试验机、塑料薄膜拉力机、透氧测试仪、包装顶空分析仪、落镖冲击试验机、蒸发残渣恒重仪、光泽度仪、高温蒸煮锅、落球冲击试验机、氧气透过率测试仪、持粘性测试仪、水蒸气透过率测定仪、包装残氧仪、初粘性试验仪、摆锤冲击试验机、包装密封测试仪、薄膜热封仪、纸张撕裂度测定仪、包装密封仪、摩擦试验机、瓶盖扭力测试仪、热封试验仪、瓶盖扭矩仪、纸箱抗压试验机、气相色谱仪、标准光源箱等。
