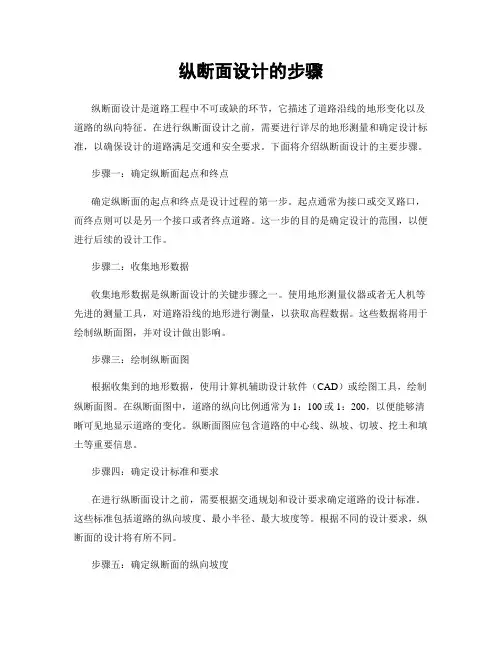

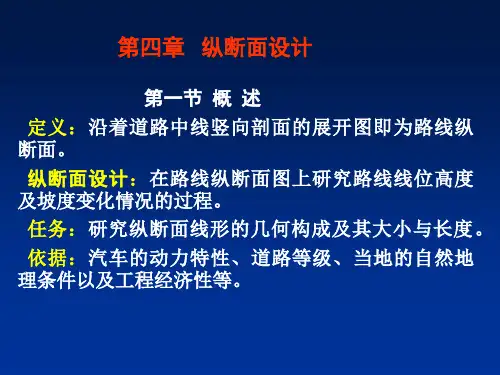

纵断面设计的步骤纵断面设计是道路工程中不可或缺的环节，它描述了道路沿线的地形变化以及道路的纵向特征。
在进行纵断面设计之前，需要进行详尽的地形测量和确定设计标准，以确保设计的道路满足交通和安全要求。
下面将介绍纵断面设计的主要步骤。
步骤一：确定纵断面起点和终点确定纵断面的起点和终点是设计过程的第一步。
起点通常为接口或交叉路口，而终点则可以是另一个接口或者终点道路。
这一步的目的是确定设计的范围，以便进行后续的设计工作。
步骤二：收集地形数据收集地形数据是纵断面设计的关键步骤之一。
使用地形测量仪器或者无人机等先进的测量工具，对道路沿线的地形进行测量，以获取高程数据。
这些数据将用于绘制纵断面图，并对设计做出影响。
步骤三：绘制纵断面图根据收集到的地形数据，使用计算机辅助设计软件（CAD）或绘图工具，绘制纵断面图。
在纵断面图中，道路的纵向比例通常为1：100或1：200，以便能够清晰可见地显示道路的变化。
纵断面图应包含道路的中心线、纵坡、切坡、挖土和填土等重要信息。
步骤四：确定设计标准和要求在进行纵断面设计之前，需要根据交通规划和设计要求确定道路的设计标准。
这些标准包括道路的纵向坡度、最小半径、最大坡度等。
根据不同的设计要求，纵断面的设计将有所不同。
步骤五：确定纵断面的纵向坡度纵断面的纵向坡度是指道路的纵向变化。
根据设计标准和道路的功能，确定道路的纵向坡度。
通常，道路中心线的纵坡应逐渐降低，以便提供流畅和安全的行车体验。
步骤六：设计挖土和填土区域在绘制纵断面图时，需要根据道路纵向变化确定挖土和填土的区域。
挖土区域通常出现在道路的上坡段，而填土区域则出现在下坡段。
设计挖土和填土区域时，需要考虑土壤的稳定性和排水条件。
步骤七：设计切坡和边沟对于具有较大纵坡的道路，需要设计切坡和边沟以确保道路的稳定性和排水。
切坡是指道路两侧的斜坡，其目的是防止土壤坍塌。
边沟是指道路两侧的开放排水渠，用于排除降水和道路上的积水。
步骤八：进行纵断面的评估和修改在完成纵断面设计后，需要对设计进行评估和修改。
简述纵断面设计的方法与步骤纵断面设计是公路设计中的一个重要环节，它是指根据地形地貌、交通需求和工程技术要求，以及相关规范和标准，对公路纵断面进行合理设计和布置的过程。
纵断面设计的方法和步骤主要包括以下几个方面：1.数据收集：首先要收集和整理相关的地形地貌数据，包括地形图、高程数据、地形特征等；同时还需要获取交通流量数据、交通需求情况、设计标准等。
2.地形分析：对收集到的地形地貌数据进行分析，了解地形特征、高差变化情况、倾斜程度等。
根据地形特征，确定设计纵断面原则，如纵坡选择和过坡点的确定等。
3.纵断面起点确定：根据交通流量和道路功能要求，确定纵断面的起点位置。
起点位置一般选在连续缓坡上，使车辆能够适应转向桥梁、隧道等特殊工程的纵坡要求。
4.纵断面分段：根据起点位置和纵坡选择原则，将整个公路纵断面划分为若干个段落，每个段落的坡度、坡长和坡度变化率要保持合理，以满足交通安全和舒适性要求。
5.纵坡设计：根据交通需求和交通流量，结合地形地貌的变化情况，设计纵坡的坡度和坡长。
纵坡设计的目标是保证交通安全和行车舒适性，坡度不宜过大，也不宜过小，既要保证车辆的动力需求，又要满足制动和操控的需要。
6.横坡设计：根据交通安全和排水要求，进行横向坡度的设计。
根据工程技术要求和标准，确定横坡的最大坡度和最小坡度，横坡的设计是为了保证雨水迅速排除，防止积水导致的安全隐患。
7.横断面设计：根据交通流量和道路功能要求，设计道路的车道宽度、人行道宽度、路肩宽度等。
同时，也要考虑道路的绿化和景观设计，保证道路的美观性。
8.技术参数计算：根据设计要求和规范标准，计算并确定纵断面的各项技术参数，包括坡度、坡长、高差、横坡、曲线半径等。
9.综合评价：对设计的纵断面进行综合评价，与相关规范和标准进行对比，检查设计是否满足要求，是否符合交通安全和工程技术要求。
10.优化调整：如果设计存在不合理或不符合要求的地方，需要进行优化调整，重新设计和计算，以达到设计目标和要求。

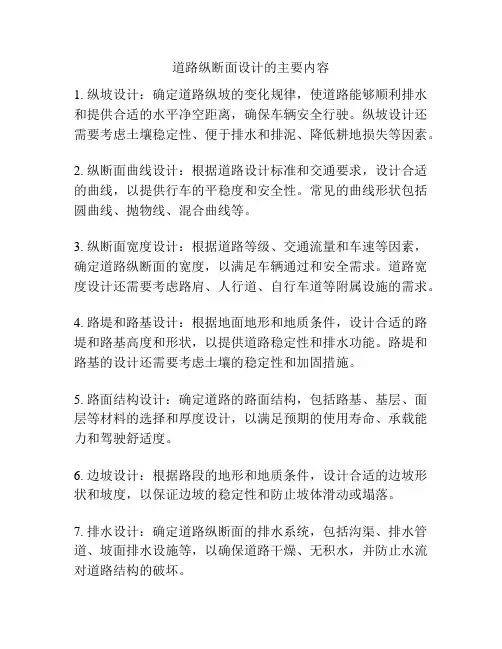

道路纵断面设计的主要内容
1. 纵坡设计：确定道路纵坡的变化规律，使道路能够顺利排水和提供合适的水平净空距离，确保车辆安全行驶。
纵坡设计还需要考虑土壤稳定性、便于排水和排泥、降低耕地损失等因素。
2. 纵断面曲线设计：根据道路设计标准和交通要求，设计合适的曲线，以提供行车的平稳度和安全性。
常见的曲线形状包括圆曲线、抛物线、混合曲线等。
3. 纵断面宽度设计：根据道路等级、交通流量和车速等因素，确定道路纵断面的宽度，以满足车辆通过和安全需求。
道路宽度设计还需要考虑路肩、人行道、自行车道等附属设施的需求。
4. 路堤和路基设计：根据地面地形和地质条件，设计合适的路堤和路基高度和形状，以提供道路稳定性和排水功能。
路堤和路基的设计还需要考虑土壤的稳定性和加固措施。
5. 路面结构设计：确定道路的路面结构，包括路基、基层、面层等材料的选择和厚度设计，以满足预期的使用寿命、承载能力和驾驶舒适度。
6. 边坡设计：根据路段的地形和地质条件，设计合适的边坡形状和坡度，以保证边坡的稳定性和防止坡体滑动或塌落。
7. 排水设计：确定道路纵断面的排水系统，包括沟渠、排水管道、坡面排水设施等，以确保道路干燥、无积水，并防止水流对道路结构的破坏。
总之，道路纵断面设计是为了确保道路的交通功能、安全性和持久性，需要综合考虑地形、地质条件、交通需求和环境影响等因素，以制定合理的设计方案。
简述纵断面设计的步骤
纵断面设计是道路工程设计中的一个重要环节，其步骤主要包括以下几个方面：
1. 调查与分析：首先需要对道路所在区域进行调查和分析，了解地形地貌、土壤条件、水文地质情况等。
还需根据交通流量、车速要求等确定设计标准。
2. 确定纵断面线路：根据调查分析结果，确定道路纵向剖面的线路，包括起点、终点和中间控制点。
3. 建立纵断面模型：在道路设计软件中建立纵断面模型，根据设计标准和线路确定道路的纵向剖面示意图。
根据纵向坡度和弯道半径的要求，设计道路的坡度变化和道路曲线。
4. 设计纵断面要素：在纵断面模型中，根据设计要求设置路床宽度、交叉口、过水管、排水设施、路基坡度等要素，确保交通安全和道路使用的可行性。
5. 优化设计：对纵断面模型进行优化调整，确保道路符合设计要求和交通流量需求。
6. 完成设计报告：根据纵断面模型，编写详细的设计报告，包括纵断面的尺寸、标高、线型等信息，以便后续的施工施工。
总之，纵断面设计是道路工程设计的重要环节，通过调查分析、
线路确定、纵断面模型建立、要素设计、优化调整和报告编写等步骤，确保道路纵断面设计的合理性和可行性。
道路纵断面设计
第二节纵断面设计
第5.2.1条纵断面设计原则如下:
一、纵断面设计应参照城市规划控制标高并适应临街建筑立面布置及沿路范围内地面水的排除。
二、为保证行车安全、舒适、纵坡宜缓顺，起伏不宜频繁。
三、山城道路及亲辟道路的纵断面设计应综合考虑土石方平衡，汽车运营经济效益等因素，合理确定路面设计标高。
四、机动车与非机动车混合行驶的车行道，宜按非机动车爬坡能力设计纵坡度。
五、纵断面设计应对沿线地形、地下管线、地质、水文、气候和排水要求综合考虑。
1、路线经过水文地质条件不良地段时，应提高路基标高以保证路基稳定。
当受规划控制标高限制不能提高时，应采取稳定路基措施。
2、旧路改建在旧路面上加铺结构层时，不得影响沿路范围的排水。
3、沿河道路应根据路线位置确定路基标高。
位于河堤顶的路基边缘应高于河道防洪水位0.5m。
当岸边设置挡水设施时，不受此限。
位于河岸外侧道路的标高应按一般道路考虑，符合规划控制标高要求，并应根据情况解决地面水及河堤渗水对路基稳定的影响。
4、道路纵断面设计要妥善处理地下管线覆土的要求。
5、道路最小纵坡度应大于或等于0.5%，困难时可大于或等于0.3%，遇特殊困难纵坡度小于0.3%时，应设置锯齿形偏沟或采取其他排水措施。
六、山城道路应控制平均纵坡度。
越岭路段的相对高差为200,500m时，平均纵坡度宜采用4.5%;相对高差大于500m时，宜采用4%，任意连续3000m长度范围内的平均纵坡度不宜大于4.5%。
第5.2.2条机动车车行道最大纵坡度推荐值与限制值见表5.2.2。
第5.2.3条坡长限制规定如下:
一、设计纵坡度大于表5.2.2所列推荐值时，可按表5.2.3-1的规定限制坡长。
设计纵坡度超过5%，坡长超过表5.2.3-1规定值时，应设纵坡缓和段。
缓和段的坡度为3%，长度应符合本条第二款规定。
二、各级道路纵坡最小长度应大于或等于表5.2.3-2的数值，并大于相邻两个竖曲线切线长度之和。
第5.2.4条在设有超高的平曲线上，超高横坡度与道路纵坡度的合成坡度应小于或等于表5.2.4规定值。
第5.2.5条非机动车车行道纵坡度宜小于2.5%。
大于或等于2.5%时，应按表5.2.5规定限制坡长。
第5.2.6条各级道路纵坡变更处应设置竖曲线。
竖曲线采用圆曲线。
竖曲线半径及最小长度见表5.2.6。
设计中应采用大于或等于表5.2.6一般最小半径值;特殊困难时，应大于或等于极限最小半径值。
非机动车车行道的竖曲线的最小半径为500m。
第5.2.7条桥梁引道设竖曲线时，竖曲线切点距桥端应保持适当距离，大、中桥为10,15m，工程困难地段可减为5m。
隧道洞口外应保持一段与隧道内相同的纵坡，其长度见表5.1.16。
