常见水表的种类及对应图片

水表的分类水表是一种用于测量水流量的仪器，广泛应用于家庭、工业和公共领域。

根据不同的测量原理和功能，水表可以分为多种分类。

下面将详细介绍水表的分类。

一、按照测量原理分类1. 机械式水表机械式水表是使用机械结构来实现测量的一种水表。

它通过叶片或涡轮等装置来感知水流，并将其转换为机械运动，再通过计数器记录流过的水量。

机械式水表具有结构简单、可靠性高等特点，常见的有涡轮式水表和叶片式水表。

- 涡轮式水表：涡轮式水表利用涡轮在流体中旋转产生机械能，并通过传感器将其转化为电信号进行计量。

该类型的水表适用于大流量场合，并具有精确度高、稳定性好等优点。

- 叶片式水表：叶片式水表利用叶片在流体中摆动产生机械能，并通过传感器将其转化为电信号进行计量。

该类型的水表适用于小流量场合，并具有灵敏度高、反应迅速等特点。

2. 超声波水表超声波水表是利用超声波技术进行测量的一种水表。

它通过发射超声波脉冲，经过流体后被接收器接收，并根据接收到的信号来计算流量。

超声波水表具有非接触式测量、精确度高等特点，广泛应用于工业和商业领域。

3. 电磁式水表电磁式水表是利用电磁感应原理进行测量的一种水表。

它通过在管道中安装电磁流量传感器，当水流通过时，传感器会产生电压信号，根据信号的强度来计算流量。

电磁式水表适用于大流量场合，并具有准确度高、稳定性好等优点。

二、按照功能分类1. 总量计水表总量计水表是用于记录累积流过的总水量的一种水表。

它通常配备有一个机械或数字显示屏，可以直观地显示累积的用水量。

总量计水表广泛应用于家庭和商业领域，帮助用户了解自己的用水情况。

2. 计费水表计费水表是用于按照实际使用的水量进行计费的一种水表。

它通常配备有一个计费装置，可以根据不同的水价和用水量进行自动计费。

计费水表广泛应用于公共领域，如酒店、学校、医院等地方。

3. 远程抄表水表远程抄表水表是利用通信技术实现远程数据采集和管理的一种水表。

它通过与远程数据中心连接，可以实现远程抄表、查询用水情况等功能。

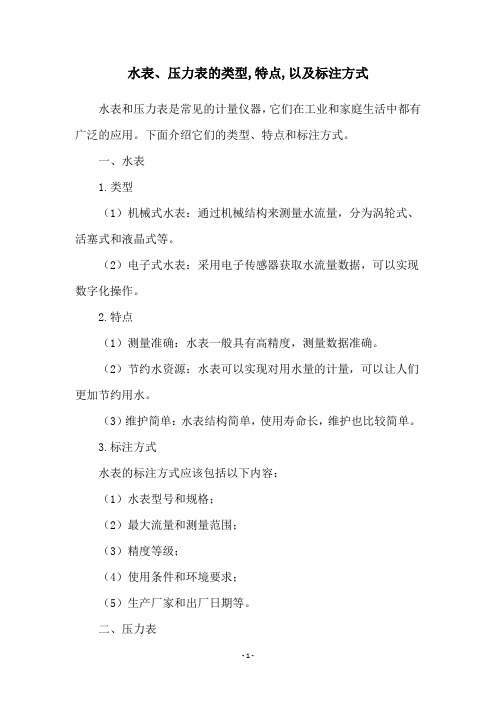

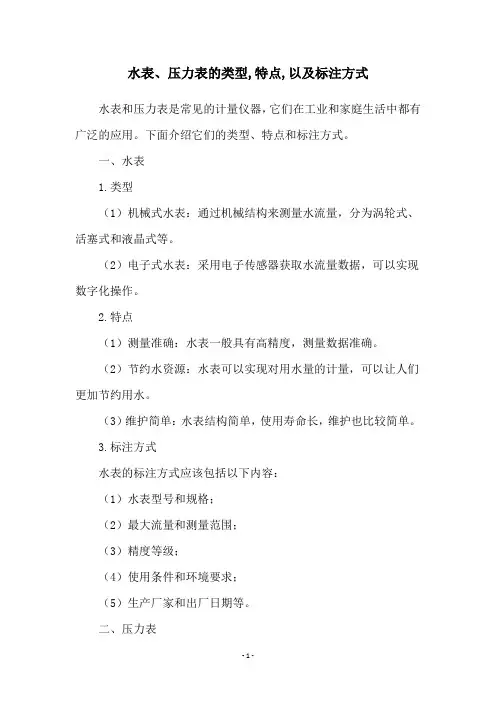

水表、压力表的类型,特点,以及标注方式水表和压力表是常见的计量仪器，它们在工业和家庭生活中都有广泛的应用。

下面介绍它们的类型、特点和标注方式。

一、水表
1.类型
（1）机械式水表：通过机械结构来测量水流量，分为涡轮式、活塞式和液晶式等。

（2）电子式水表：采用电子传感器获取水流量数据，可以实现数字化操作。

2.特点
（1）测量准确：水表一般具有高精度，测量数据准确。

（2）节约水资源：水表可以实现对用水量的计量，可以让人们更加节约用水。

（3）维护简单：水表结构简单，使用寿命长，维护也比较简单。

3.标注方式
水表的标注方式应该包括以下内容：
（1）水表型号和规格；
（2）最大流量和测量范围；
（3）精度等级；
（4）使用条件和环境要求；
（5）生产厂家和出厂日期等。

二、压力表
1.类型
（1）机械式压力表：使用机械结构感应压力变化，分为直接式和间接式压力表。

（2）电子式压力表：采用电子传感器感应压力变化，可以数字化显示压力变化。

2.特点
（1）测量准确：压力表一般具有高精度，测量数据准确。

（2）适应性强：压力表可以适用于多种介质的压力测量。

（3）结构简单：压力表结构简单，使用寿命长，维护也比较简单。

3.标注方式
压力表的标注方式应该包括以下内容：
（1）压力表型号和规格；
（2）量程和精度等级；
（3）使用介质和介质温度范围；
（4）使用条件和环境要求；
（5）生产厂家和出厂日期等。

以上是水表和压力表的类型、特点和标注方式的简要介绍，希望对读者有所帮助。

水表分类及区别
水表是一种用于测量水流量和用量的设备。

根据其结构和使用方式的不同，可以将水表分为机械式水表和电子式水表两类。

机械式水表是一种传统的水表，其主要结构包括计量机构、计量盘和指针等组成部分。

当水通过计量机构时，驱动计量盘转动，指针随之旋转并指示出水的流量和用量。

机械式水表具有结构简单、使用可靠等优点，但精度相对较低。

电子式水表则是一种较为先进的水表，其主要结构包括流量传感器、数据采集器和计算机等组成部分。

当水通过流量传感器时，会产生电信号，数据采集器会将这些信号进行采集和处理，并将水的流量和用量数据通过无线网络传输到计算机中进行分析和管理。

电子式水表具有精度高、数据准确等优点，但使用成本相对较高。

在实际应用中，机械式水表和电子式水表各有其应用场景。

机械式水表适用于一些流量较小、用量较少的场合，如家庭用水、小型商业场所等；电子式水表则适用于流量较大、用量较多、需要精确控制水量的场合，如大型工业企业、公共建筑等。

因此，在选择水表时，应根据实际需求和经济能力进行选择。

- 1 -。

水表种类在日常生活中，水表是一个非常常见的设备，用于测量和记录用水量。

水表的种类多种多样，常见的有机械水表、电子水表、物联网水表等。

本文将介绍这些不同种类的水表及其特点。

1. 机械水表机械水表是一种传统的水表类型，利用水流通过水表时产生的旋转力来测量用水量。

它由一个水表座、计量装置和计量刻度组成。

机械水表操作简单，维护成本较低。

但是由于其结构较为简单，精确度相对较低，容易受到外界因素干扰，例如压力变化、水质变化等。

2. 电子水表电子水表是一种采用电子技术进行计量的水表。

它通过传感器和微电子芯片来实时测量用水量，并将数据保存在内存中。

电子水表具有精度高、灵敏度好等优点，可以准确测量不同流量下的用水量，并可以通过显示屏直观地显示用水数据。

此外，电子水表还可以设置报警功能，实时监测用水异常情况，如漏水、阀门异常等。

3. 物联网水表物联网水表是近年来兴起的一种智能化水表。

它通过无线传输技术将用水数据传输到中心服务器，实现远程监控和管理。

物联网水表可以实现自动抄表、用水记录和计费等功能，省去了传统人工抄表的麻烦和差错。

同时，物联网水表还可以实现定位功能，能够准确掌握每个用户的用水情况，提高供水公司的管理效率。

4. 预付费水表预付费水表是一种特殊的水表类型，用户需要提前购买水量并在水表中存储。

当用户用水时，水表会自动扣除相应的水量。

当存储的水量用尽时，水表会发出警告提醒用户充值。

预付费水表在一定程度上提高了收费的公平性和透明度，避免了用户欠费等问题。

5. 脉冲水表脉冲水表是一种使用光电传感器技术测量用水量的水表。

它利用水流通过产生的脉冲信号进行计量，脉冲信号的数量与用水量成正比。

脉冲水表通常用于需要远距离传输用水数据的场所，如大楼、小区等。

脉冲水表具有高精度和抗电磁干扰能力强等特点，适用性广泛。

综上所述，水表种类多样，每种水表都有各自的特点和适用场景。

在选择水表时，用户需要根据自身的需求和用水情况综合考虑，并选择最合适的水表类型。

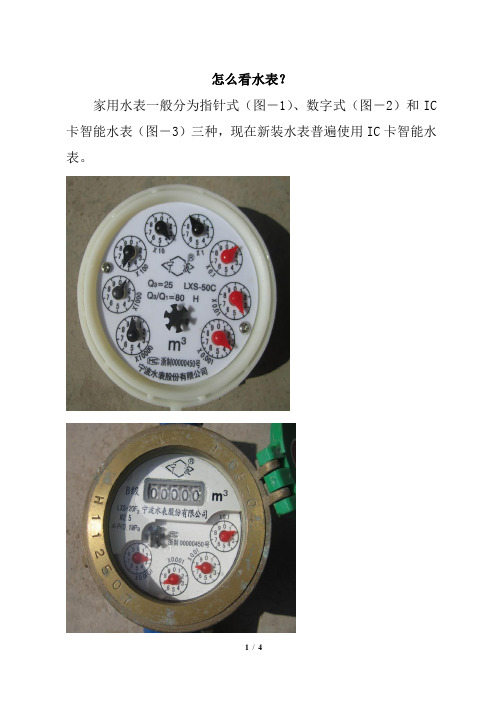

怎么看水表？
家用水表一般分为指针式（图－1）、数字式（图－2）和IC 卡智能水表（图－3）三种，现在新装水表普遍使用IC卡智能水表。

我们每天都要用水，而且所使用的每一滴水也都会经过水表“计算”出使用量，根据水表的精确“计算”后，再及时缴纳水费。

那么究竟这个水表怎么看呢？
下面我们分别针对这三种水表进行介绍：
1.指针式水表：这种水表多见于平房或老式楼房，请见图－4
图－4
红色指针部分为小数部分，当指针从万分位顺时针方向累计到个位数时，我们可以读出使用几吨水了。

以此类推，黑色指针依次为个位、十位、百位和千位，读表字时就像我们的钟表一样读数即可。

以上图所示为例，我们看到个位数指针介于5－6之间，十位指针介于0－1之间，而百位、千位指针指向0，那么表字为5吨水，因其十分位是7，所以还不到6吨水，5吨水已经是10吨水的一半了，所以十位指针介于0－1之间，百位、千位还相差太远，所以在表针上表现不出来。

2．数字式水表：多见于近五六年的楼房或后期更换用户，请见图－5
同样，红色指针为小数部分做为累计，数字部分从右往左依次为个位、十位、百位、千位和万位。

这个就比较容易了，我们直接根据上面显示的数字，就可读出实际使用水量了。

3. IC卡智能水表：现在新的楼房以及更换水表用户已经全部使用，因其与数字水表表盘基本一致，我们不再赘述。

2023年常用的水表规格型号主要有以下几种：1.DN15水表：这是一种小型水表，适用于小区、学校、厂区等小型水量计量场合。

其流量范围一般为0.1~1.5m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。

2.DN20水表：这种水表适用于住宅小区、商业综合体等中小型水量计量，其流量范围为0.2~4m³/h，测量精度为级别2，安装方式同样有水平、立式、倾斜三种。

3.DN25水表：适用于工业、商业、住宅等场合，其流量范围为3~10m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。

4.DN32水表：这是一种大型水表，适用于大型水处理厂、工业生产等场合。

其流量范围为6~20m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。

5.DN40水表：适用于工业、商业等大型场合，其流量范围为10~25m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。

除此之外，水表的规格型号还包括DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400等多种。

以上规格型号的水表均适用于不同的场合和需求，用户可以根据自己的实际需要进行选择。

同时，安装水表时需要注意安装位置的合理性，以确保水表的准确性和使用寿命。

DN20水表和DN15水表相比，主要有以下几个方面的不同：1.流量范围：DN20水表的流量范围通常大于DN15水表。

DN20水表的流量范围一般为0.2~4m³/h，而DN15水表的流量范围一般为0.1~1.5m³/h。

这意味着DN20水表更适合用于需要较大水流量的场合，如中等户型家庭或小型商业场所。

2.规格尺寸：DN20水表的管道直径大于DN15水表。

DN20水表的管道直径为20毫米，而DN15水表的管道直径为15毫米。

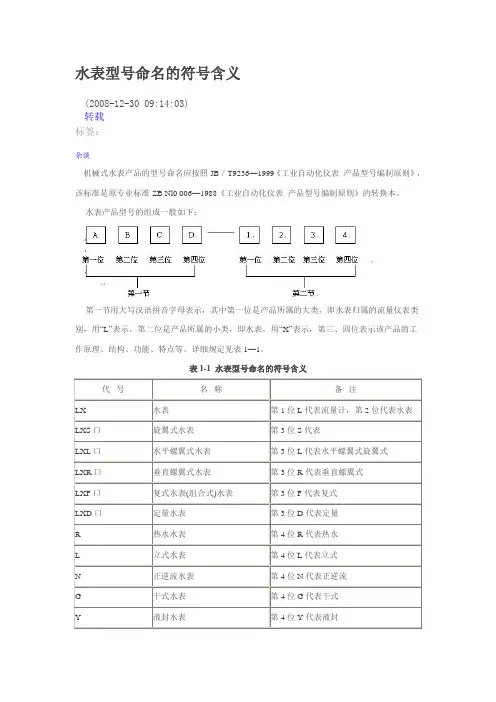

水表型号命名的符号含义(2008-12-30 09:14:03)转载标签：杂谈机械式水表产品的型号命名应按照JB／T9236—1999《工业自动化仪表产品型号编制原则》，该标准是原专业标准ZB Nl0 006—1988《工业自动化仪表产品型号编制原则》的转换本。

水表产品型号的组成一般如下：第一节用大写汉语拼音字母表示，其中第一位是产品所属的大类，即水表归属的流量仪表类别，用“L”表示，第二位是产品所属的小类，即水表，用“X”表示，第三、四位表示该产品的工作原理、结构、功能、特点等。

详细规定见表1—1。

表1-1水表型号命名的符号含义第二节用阿拉伯数字和字母表示，反映水表的公称口径、指示装置型式和产品的设计顺序号(旋翼式水表)等。

设计顺序号中：A代表基型、七位指针、组合叶轮、标度1L；B代表组合叶轮、8位指针、最小检定分度1L；C代表整体叶轮、8位指针、最小检定分度0.1L；E代表整体叶轮、4位指针4位字轮组合式计数器、最小检定分度0.1L。

其中A型表是原统一设计水表第一次改进设计型，现已列入淘汰产品，不再生产。

说明：基型水表在行业中又俗称“七位指针水表”。

型号举例：LXS-15C表示公称口径为15mm、第三次改进设计(整体叶轮、8位指针)的旋翼式水表；LXL-80表示公称口径80mm的水平螺翼式水表；LXSL-20E表示公称口径20mm的旋翼式立式水表；说明：在1992年前实行水表行业生产许可证时，企业生产水表新产品均要经过行业管理办公室进行水表型号登记审查，基本上都按上面介绍的原则执行。

但近年来，管理方式发生了变化(目前水表实行制造计量许可证管理代替原生产许可证)，水表的新产品涌现较多，一些企业对水表产品型号的命名出现一定程度的混乱，表现在：第一节的字母数增加过多(如LXSGRY-15E，边远传干式热水表)、设计顺序号的位置出现其它含义的字母(如LXS-15F中的F代表液封式，而不是高于E型的设计顺序号)、产品型号中包含了企业代号等。

水表型号及类型介绍1. 按测量原理分：分为速度式水表、容积式水表。

（1）速度式水表：安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。

典型的速度式水表有旋翼式水表、螺翼式水表。

旋翼式水表中又有单流束水表和多流束水表。

螺翼式水表（2）容积式水表：安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。

容积式水表一般采用活塞式结构。

2.按计量等级分：分为A级表、B级表、C级表、D级表。

计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。

按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量等级A，B，C，D等级的相应要求。

3.按公称口径分：分为大口径水表、小口径水表。

按公称口径通常分为小口径水表和大口径水表。

公称口径40mm及以下的水表通常称为小口径水表，公称口径50mm以上的水表称为大口径水表。

这二种水表有时又称为民用水表和工业用水表，同时这种分法也可以从水表的表壳连接形式区别开来，公称40mm 及以下的水表用螺纹连接，50mm及以上的水表用法兰连接。

4.按用途分：分为民用水表、工业用水表。

5.按安装方向分：分为水平安装水表、立式安装水表。

按安装方向通常分为水平安装水表和立式安装水表（又称立式表），是指安装时其流向平行或垂直于水平面的水表，在水表的标度盘上用“H”代表水平安装、用“V”代表垂直安装。

6.按介质的温度分：分为冷水水表、热水水表。

按介质温度可分为冷水水表和热水水表，水温30℃是其分界线（1）冷水水表：介质下限温度为0℃、上限温度为30℃的水表。

（2）热水水表：介质下限温度为30℃、上限为90℃或130℃或180℃的水表。

7.按介质的压力分：分为普通水表、高压水表。

按使用的压力可分为普通水表和高压水表。

在中国，普通水表的公称压力一般均为1MPa。

高压水表是最大使用压力超过1MPa的各类水表，主要用于流经管道的油田地下注水及其他工业用水的测量。

大口径水表的种类及参数水表根据工作原理和结构特征分为机械式水表、配备了电子装置的机械式水表和电子式水表。

根据测量传感器的原理，机械式水表可分为速度式水表和容积式水表。

（1）速度式水表：指安装在封闭管道中，由一个被水流速度驱动运转的运动元件构成的机械式水表也称为叶轮式水表。

叶轮转速与水的流速成正比。

（2）容积式水表：安装在封闭管道中，由一些被逐次充满和排放水的已知容积的计量室和凭借流动驱动的机构组成的机械式水表。

容积式水表计量精度高，由于价格较高，一般用于精工企业或者试验测试等场所。

在此不作为讨论对象。

（3）电子传感电子式水表：计量元件无机械传动，由基于电子或电磁感应原理的测量传感器、电子式计算器和指示装置等组成，通过电学变化原理转换成水流量，从而间接地记录出水量。

供水企业使用的大口径水表主要是速度式水表和电子式水表。

速度式水表根据叶轮结构特征分为旋翼式水表和螺翼式水表。

常用大口径螺翼式水表又分为水平螺翼式水表、垂直螺翼式水表以及复式水表。

电子式水表有超声波水表和电磁水表。

（4）水表常用术语始动流量Qs—能够使水表开始运转的流量。

（此流量不能准确计量，其误差远大于水表的最大允许误差）。

最小流量Q1—水表符合最大允许误差要求的最低流量。

分界流量Q2—出现在常用流量和最小流量之间、将流量范围划分为各有特定最大允许误差的“高区”和“低区”两个区的流量。

常用流量Q3—额定工作条件下水表符合最大允许误差要求的最大流量。

过载流量Q4—要求水表在短时间内能符合最大允许误差要求，随后在额定工作条件下仍能保持计量特性的最大流量。

R比值（Q3/Q1）--水表的量程比，常用流量与最小流量的比值。

在Q3确定的情况下，R值越大，Q1越小，即水表能够准确计量的流量值越小。

水表选型和维护第一节水表的型式和分类一、分类流量计的分类原则有许多，主要按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类。

水表的分类也基本上按这些原则。

1、按测量原理按测量原理是一种主要的分类方法。

一般可分为速度式水表和容积式水表。

（1）速度式水表：安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。

典型的速度式水表有旋翼式水表、螺翼式水表。

旋翼式水表中又有单流束水表和多流束水表。

（2）容积式水表：安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。

容积式水表一般采用活塞式结构。

2、按计量等级计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。

按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量等级A、B、C、D等级的相应要求。

常见的小口径水表：计量等级A、B级的流量比分别为50：1和100：1；大口径螺翼式水表：计量等级A、B级的流量比分别为25：1和67：1。

说明：一些欧洲国家的大口径水表（如涡轮式水表或复式水表等）的工作流量范围特别宽（可以到200：1以上），也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体含义、特性流量值与国际标准ISO 4064中的规定不同。

3、按公称口径按公称口径通常分为小口径水表和大口径水表。

公称口径40mm及以下的水表通常称为小口径水表，公称口径50mm及以上的水表称为大口径水表。

这二种水表有时又称为民用水表和工业用水表，同时这种分法也可以从水表的表壳连接形式区别开来，公称口径40mm及以下的水表用螺纹连接，50mm及以上的水表用法兰连接。

4、按用途按用途通常分为民用水表和工业用水表。

民用水表只是指用于住宅用水结算的水表，其它用途的都可归入工业用水表。

工业用水表一般为大口径水表。
