SMT钢网厚度及开口标准

宽度1:1开孔，长度外加3-4mil.裸铜宽加2-3mil.
0805
S<38时S=38
38<S<44，S 1：1
S>44时，S=44
宽度1：1开孔，长度外加4mil，裸铜宽度加3-4mil.
1206及以上
当S>70时，内距1：1，当小于70时内距加大6mil.内距小于50时，加大8-12mil.
宽度1：1开孔，长度外加5-6mil,裸铜板宽度加4mil.
SMT钢网通用开口规范
1，无铅锡膏开口规范：
CHIP元件
元件名称
开孔形状
内距
开孔PAD
0402
S<16时，S=16
16<S<18时，1：1
18<S时，S=18
W1：1，L<20时，L外括2mil,大于22时1:1，最大为24*28
0603
S<28时S=28
28<S<34，S 1：1
S>34时，S=34
二极管
0805)，当S<40时，内中扩大8-12mil.大于40时，加大4-8mil.
宽度1：1，长加4-6mil
1206):内距大于78时，1：1，内距小于78时，内切至78。最大内切不超过10mil.
宽度1：1，长加6-8mil
三极管
当S<40时，PAD两边外移至40mil.
焊盘一般1：1开孔，裸铜板外加2-3mil.
高电容
内距各内切4mil
宽度1：1开，长度外加6-8mil.
电晶体
固定脚内切三分之一，如果大于120mil时，需要用0.3线宽做架桥处理.
引脚可外括4-6mil.
单排连接器

四个焊盘四边各外加0.2mm,
所有焊盘四边各外加0.2mm,再保证 安全距离0.3mm,将多余部分切除.
所有焊盘四边各外加0.2mm,再保证 安全距离0.3mm,将多余部分切除.
两头的两个大圆形焊盘如果是OSP 板,露铜板要用0.5mm的圆形避通孔 均匀打点铺锡,如果是喷锡板和化金 板,化银板就不要开口,中间的焊盘 如图示数据开椭圆形,要保证安全距 离0.3mm可以参G03N0804002开口.
1mm*0.508mm 内距1.6mm
1.27mm*1.016mm
0.76mm*1.016mm
1.06*0.66 小焊盘3mm*1.5mm. 大焊盘 6.8mm*6.3mm
小焊盘1.295mm*0.99mm. 大 焊盘5.3mm*4.3mm
小焊盘0.99mm*0.89mm. 大 焊盘4.5mm*5.5mm
据提供的需要开孔的螺丝孔,孔位表进行开孔,不要随便开螺丝孔.要和客户确认清楚.,2)客户要开的螺丝孔,要开避孔 桥,(通常一块主板上不会所有的螺丝孔要开).
除客户提出来的螺丝孔要开外,其它螺丝孔不要打点铺锡.露铜板,OSP板其它螺丝孔要用0.5mm的圆点避孔均匀打点铺
原始焊盘为6mm, 开口为6.6 的方形避孔架十字桥,架桥宽
四个大焊盘四边各外加0.2mm,其余 焊盘开口如右图:圆头朝里,交错开 口,要注意保证安全距离0.3mm.可以 参照G03N0804002开口.
两个大焊盘四边各外加0.2mm,下面 四个焊盘开成1*1.6的椭圆形.可以 参照G03N0804002开口.
两个大焊盘开成4.4*2.4mm的长方 形,中间焊盘开成1.2*1.4mm的长方 形,注意Y轴方向为了1.4mm,要保证 安全距离0.3mm.
L=1.016mm,W=7.518mm,内距1.285mm 不变,也就是1:1开口.

据提供的需要开孔的螺丝孔,孔位表进行开孔,不要随便开螺丝孔.要和客户确认清楚.,2)客户要开的螺丝孔,要开避孔 桥,(通常一块主板上不会所有的螺丝孔要开).
除客户提出来的螺丝孔要开外,其它螺丝孔不要打点铺锡.露铜板,OSP板其它螺丝孔要用0.5mm的圆点避孔均匀打点铺
原始焊盘为6mm, 开口为6.6 的方形避孔架十字桥,架桥宽
CON
CON DDR DDR开口方式 CON
上述CON开口方式 CPU(1.27Pitch值) CPU(1.27Pitch值) BGA(1.0Pitch值)
BGA(0.8Pitch值) BGA(0.8Pitch值)
DIP DIP
DIP DIP DIP DIP
DIP DIP DIP DIP DIP
焊盘大小0.762*0.33
焊盘大小1.09mm*0.4mm,内距 0.508mm
焊盘大小1.09mm*0.305mm,内 距0.607mm
焊盘大小0.25mm*1.5mm,
通常QFN引脚长度≤1mm,并且 有接地PAD.
上图为常见的接地焊盘,开法为上图绿色部分,但是要保证锡量是原始焊盘的55%≈60%,要注意避通孔.
引脚W=0.42mm,长度外拉0.5mm. 不 内切. 两个固定PIN Y 方向内切0.4 MM,外边两侧各外扩0.2mm.
引脚焊盘宽度可以开0.26mm-0.28mm ,长度外拉0.3mm,不内切 1.钢网厚度为0.13 开0.27MM 外延 0.4MM-0.5MM 2.钢网厚度为0.15MM 开0.26MM 外 延0.3MM 3.钢网厚度为0.12MM 开0.28MM 外 延0.5MM
DIP DIP DIP DIP
DIP DIP DIP
四合一卡
四合一卡

SMT钢网制作规范1 目的xxxx。

2 适用范围xxxx。

3钢网开口设计规范3.1 开口锥度注：W1 为印刷面开口尺寸，W2 为非印刷面开口尺寸，T 为钢片厚度。

3.1.1 0.10mm 厚钢片：标准开口锥度: 0.005mm, 范围: 0.005~0.010mm 间；3.1.2 0.12mm 厚钢片：标准开口锥度: 0.008mm, 范围: 0.005~0.012mm 间；3.1.3 0.15mm 厚钢片：标准开口锥度: 0.01mm, 范围: 0.008~0.015mm 间；3.1.4 0.18mm 厚钢片：标准开口锥度: 0.012mm, 范围: 0.008~0.017mm 间；3.1.5 0.20mm 厚钢片及以上：标准开口锥度: 0.015mm, 范围: 0.01~0.02mm间；3.2 元器件开孔要求规范3.2.1 VLC6045：焊盘内切0.5MM,焊盘三分开孔，中间开孔宽度2.0MM，两边对称开孔,间距0.2MM；3.2.2 VLP8065：焊盘内切0.35MM,焊盘三分开孔，间距0.25MM；3.2.3 SLF-D12.5L7.5：焊盘三分开孔，中间开孔宽度2.5MM，两边对称开孔,间距0.3MM。

局部加厚钢网面,钢网厚度要求为0.12MM,加厚范围为焊盘周边增加0.8MM，焊盘三分开孔，中间开孔宽度2.5MM，两边对称开孔,间距0.3MM；3.2.4 TFBGA169-1418-0.5：开边直径0.3MM的方孔,白框内半弧形状的圆点也需要开孔；3.2.5 PDS4200H：大焊盘内切1.5MM外切0.2MM，左右两边外切0.4MM,中间开T字形，在0.7MM处下方中间保留1.5 MM。

引脚内切0.3MM,中心保留1MM；3.2.6 DPAK：焊盘内切2.0MM，剩余的开成六个方块,焊盘宽方向正中间开3MM宽,两边对等分,间距0.3MM,长方向在2.5MM处留0.3MM间距隔开,不需避孔；3.2.7 DPAK与SOT223：大焊盘内切2.0MM,剩余焊盘开成六个方块,焊盘宽方向正中间开4MM宽,两边对等分,间距0.3MM,长方向在2.5MM处留0.3MM间距隔开，不需避孔；3.2.8 测试点：距离轨道边小于5MM的测试点不开孔，其它圆形焊盘按面积的80%比例全部开钢网孔，避孔。

6.３、MARK点的制作要求
6.3.1制作方式为正反面半刻,MAＲK点最少制作数量为对角2个,根据PCＢ资料提供的大小及形状按1:1方式开口。
6.3.2MAＲK点的选择原则：PＣB上的两条对角线上的四个MＡRK点可以不全部制作出来，但至少需要对角的二个MARＫ点。如果只有一条对角线上两个MＡRK点，则另外一个MＡRK点需满足到此对角线的垂直距离最远的原则选点。
适用于本公司所有钢网的设计、制作及验收。
3.特殊定义:
钢网:亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：我司自己设计的印制电路板。我司提供的印制电路板,包括Gｅrｂer文件,印制电路板等。制作钢网时要向钢网生产厂家说明。
4.职责：
钢网开制人员编制《钢网制作要求》,上传ＰDM,再由采购部将钢网制作要求和PＣB文件发给供应商加工，《钢网加工要求》详见附件一。
钢网开口设计规范
———————————————————————————————— 作者：
———————————————————————————————— 日期:
1.目的
规范SMＴ车间的钢网厚度及开孔标准,保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证,从而提升整体的焊接质量水平。．
2.适用范围
元件类型
间距
钢网厚度
CHIP
０４02
0.１2mm
０201
0.10ｍｍ
QFP(QFＮ）
0.65
0.13mm
0.５0
12mm
0.40
0.10mm
0.３0
0.10mｍ
BGA
1.25～1.27
０．１5ｍm
1．０0
０.13ｍｍ
0.５~0.８

3.2 MARK 点的制作要求
版 本：A
SMT 钢网厚度及开口标准
第1页 共6页
3.2.1 制作方式为正反面半刻，MARK 点最少制作数量为对角 2 个，根据 PCB 资料提供的大小
及形状按 1：1 方式开口。尺寸为 550X650mm 和以下的手动/半自动钢网，可不用制做
MARK 点。
3.2.2 MARK 点的选择原则：PCB 上的两条对角线上的四个 MARK 点可以不全部制作出来，
于上述情况，而且无 0.5 以下的细间距引脚和 0603 以下 CHIP 的电路板，可以采用 420mm
×520mm 或 550mmX650mm（适用于半自动印刷机和手动印刷台）。
3.1.3 常用钢网的尺寸型号如下表：
钢网尺寸
(单位) 370×470mm 420X520mm
适用机型
手动
手动/半自动
500X600mm 手动/半自动
元件类型 CHIP QFP
BGA PLCC
间距 0402 0201 0.65 0.50 0.40 0.30 1.25～1.27 1.00 0.5～0.8 1.25～1.27
钢网厚度 0.12mm 0.10mm 0.15mm 0.13mm 0.12mm 0.10mm 0.15mm 0.13mm 0.12mm 0.15mm
中，网板的设计又起着举足轻重的作用。
1.0 目的
规范 SMT 车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有
效的保证，从而提升整体的焊接质量水平。
2.0 适用范围
ห้องสมุดไป่ตู้
用于制造部 SMT 车间钢网厚度及开孔标准工作指引。
3.0 工作指引
3.1 制造工艺和成本的选用原则

焊脚宽度 0.22mm 开孔 0.28mm 0.31mm 0.5mm 0.65mm 0.8mm
引角长度为0.70.9mm
0.9mm以上引角长充不需 扩
开孔方式
Pitch为0.5mm的排容，焊脚开孔0.25mm，外扩 0.1mm，四个外角外扩0.05mm.
Pitch为0.5mm的排阻，焊脚开孔0.22mm*0.5mm 扩0.1mm，内缩0.1mm四个外角外扩0.05mm.
0.3mm，功能焊盘的中间100%开制并外 扩0.3
开孔方式 开孔方式 开孔方式
左边的三个焊盘PIN角在保证安全间距后外扩 0.5mm,中间那个焊盘外扩0.5mm，右边的二个PIN
上下各外扩0.3mm
两个
中间两个焊盘开制 0.5mm*0.9mm两边开
制0.9mm*.45mm
元件中间两个焊盘加 十字架，边上两个焊
0.4mm
Pitch
0.45mm
0.5mm 0.6mm 0.65mm
焊脚开孔倒纯角
0.17mm/18mm
0.20mm
0.22mm 0.28mm 0.32mm
0.4mmPitch的 钢网厚度开制
Pitch
0.4mm 0.5mm
0.6mm
0.65mm 0.75mm 0.8mm
1mm
焊盘开方孔
0.24mm方孔倒圆角 0.29mm
盘90&开制
功能PIN脚在原始焊 盘的中间开1.1mm的 长度，固定脚在原始 焊盘上中间的上方开 制两个点，每个点的
形状为
21:射频开 关
22：联芯 科技的大
24： 0603&0805
25：智能 手机主芯
25
形状为 0.75*0.95mm，高出

12345678910111213141516序号零件类型原钢网Gerber示意图钢网开孔示意图1(公制）0603chip2(公制）1005chip3(公制）1608chip 同上4(公制）2125chip 同上0.08mm厚度钢网，0.4mmBGA开口为0.23mm方形导圆角。

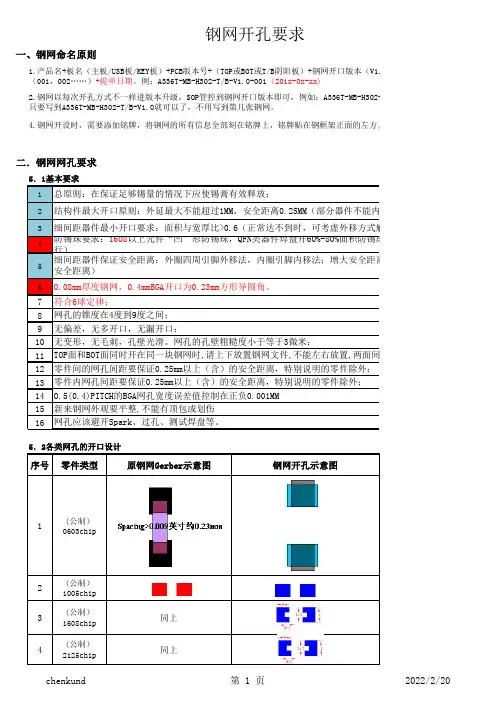

一、钢网命名原则二．钢网网孔要求5．1基本要求TOP面和BOT面同时开在同一块钢网时,请上下放置钢网文件,不能左右放置,两面间距总原则：在保证足够锡量的情况下应使锡膏有效释放；符合6球定律；网孔的锥度在4度到9度之间；无偏差，无多开口，无漏开口；无变形，无毛刺，孔壁光滑。

网孔的孔壁粗糙度小于等于3微米；结构件最大开口原则：外延最大不能超过1MM，安全距离0.25MM（部分器件不能内延细间距器件保证安全距离：外圈四周引脚外移法，内圈引脚内移法；增大安全距离（安全距离）细间距器件最小开口要求：面积与宽厚比>0.6（正常达不到时，可考虚外移方式解决防锡珠要求：1608以上元件“凹”形防锡珠，QFN类器件焊盘开60%-80%面积防锡珠（有特别要求的按要求执行）零件间的网孔间距要保证0.25mm以上（含）的安全距离，特别说明的零件除外；零件内网孔间距要保证0.25mm以上（含）的安全距离，特别说明的零件除外；网孔应该避开Spark、过孔、测试焊盘等。

5．2各类网孔的开口设计0.5(0.4)PITCH的BGA网孔宽度误差值控制在正负0.001MM新来钢网外观要平整,不能有顶包或划伤钢网开孔要求2.钢网以每次开孔方式不一样进版本升级，SOP管控到钢网开口版本即可，例如：A336T-MB-H302-T/只要写到A336T-MB-H302-T/B-V1.0就可以了，不用写到第几张钢网。

1.产品名+板名（主板/USB板/KEY板）+PCB版本号+（TOP或BOT或T/B阴阳板）+钢网开口版本（V1.0，（001，002……）+提单日期。

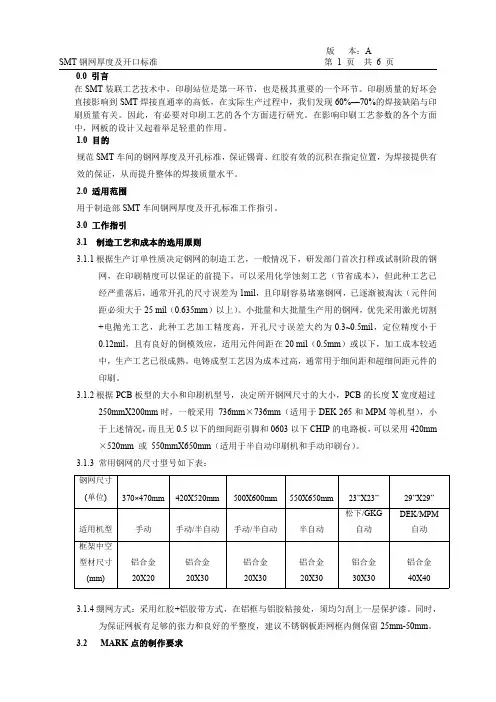

SMT钢网厚度及开口标准版本:ASMT钢网厚度及开口标准第 1 页共 6 页 0.0 引言在SMT装联工艺技术中，印刷站位是第一环节，也是极其重要的一个环节。

印刷质量的好坏会直接影响到SMT焊接直通率的高低，在实际生产过程中，我们发现60%—70%的焊接缺陷与印刷质量有关。

因此，有必要对印刷工艺的各个方面进行研究。

在影响印刷工艺参数的各个方面中，网板的设计又起着举足轻重的作用。

1.0 目的规范SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。

2.0 适用范围用于制造部SMT车间钢网厚度及开孔标准工作指引。

3.0 工作指引3.1 制造工艺和成本的选用原则3.1.1根据生产订单性质决定钢网的制造工艺，一般情况下，研发部门首次打样或试制阶段的钢网，在印刷精度可以保证的前提下，可以采用化学蚀刻工艺(节省成本)，但此种工艺已经严重落后，通常开孔的尺寸误差为1mil，且印刷容易堵塞钢网，已逐渐被淘汰(元件间距必须大于25 mil(0.635mm)以上)。

小批量和大批量生产用的钢网，优先采用激光切割+电抛光工艺，此种工艺加工精度高，开孔尺寸误差大约为0.3~0.5mil，定位精度小于0.12mil，且有良好的倒模效应，适用元件间距在20 mil(0.5mm)或以下，加工成本较适中，生产工艺已很成熟。

电铸成型工艺因为成本过高，通常用于细间距和超细间距元件的印刷。

3.1.2根据PCB板型的大小和印刷机型号，决定所开钢网尺寸的大小，PCB的长度X宽度超过250mmX200mm时，一般采用736mm×736mm(适用于DEK 265和MPM等机型)，小于上述情况，而且无0.5以下的细间距引脚和0603以下CHIP的电路板，可以采用420mm×520mm 或 550mmX650mm(适用于半自动印刷机和手动印刷台)。

3.1.3 常用钢网的尺寸型号如下表:钢网尺寸(单位) 370×470mm 420X520mm 500X600mm 550X650mm 23”X23” 29”X29”松下/GKG DEK/MPM 适用机型手动手动/半自动手动/半自动半自动自动自动框架中空型材尺寸铝合金铝合金铝合金铝合金铝合金铝合金 (mm) 20X20 20X30 20X30 20X30 30X30 40X403.1.4绷网方式:采用红胶+铝胶带方式，在铝框与铝胶粘接处，须均匀刮上一层保护漆。

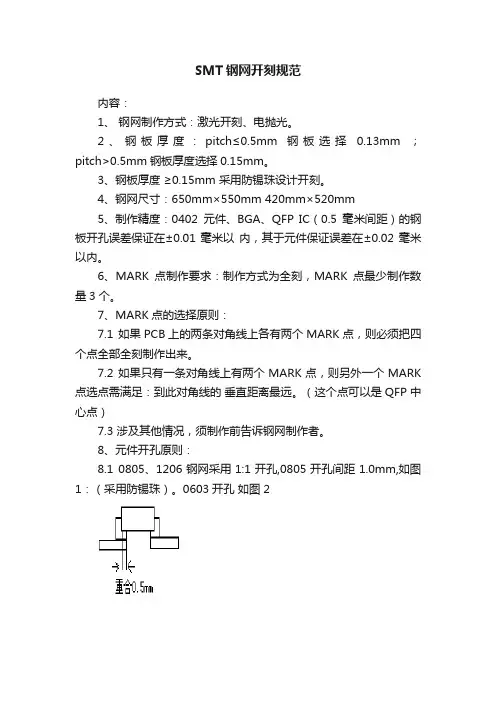

SMT钢网开刻规范内容：1、钢网制作方式：激光开刻、电抛光。

2、钢板厚度：pitch≤0.5mm 钢板选择0.13mm ；pitch>0.5mm钢板厚度选择0.15mm。

3、钢板厚度≥0.15mm 采用防锡珠设计开刻。

4、钢网尺寸：650mm×550mm 420mm×520mm5、制作精度：0402元件、BGA、QFP IC（0.5毫米间距）的钢板开孔误差保证在±0.01毫米以内，其于元件保证误差在±0.02毫米以内。

6、MARK点制作要求：制作方式为全刻，MARK点最少制作数量3个。

7、MARK点的选择原则：7.1 如果PCB上的两条对角线上各有两个MARK点，则必须把四个点全部全刻制作出来。

7.2 如果只有一条对角线上有两个MARK点，则另外一个MARK 点选点需满足：到此对角线的垂直距离最远。

（这个点可以是QFP 中心点）7.3 涉及其他情况，须制作前告诉钢网制作者。

8、元件开孔原则：8.1 0805、1206钢网采用1:1开孔,0805开孔间距1.0mm,如图1：（采用防锡珠）。

0603开孔如图28.20.1mm0.2mm8.3 SOT-23封装的元件开刻时要缩小5%--10%。

8.4 1.27mm pitch BGA开刻时开孔的直径为0.5mm--0.55mm 在焊盘的基础上缩小5%。

8.5 1.00mm Pitch BGA焊盘开孔1:1。

8.6 QFP大于等于0.5mm pitch,开孔在焊盘的基础上缩小10%并且倒圆角(半径r=0.12mm).8.7 方形二极管、钽电容：要求全孔开刻，同时由内侧外扩保证元件与锡膏之间有0.5mm 的重合。

如图：外扩部分8.8 0.5mm pitch sop开刻开孔宽度为0.23mm，长度不变。

8.9 0.65mm pitch sop 开刻宽度缩小10%来开刻。

8.10 SOT89封装元件的开孔面积缩小10%。

一、目的：规钢网的设计，确保钢网设计的标准化。

二、围：适用于钢网的设计、制作及验收。

三、特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：不是我司自己设计的印制电路板。

而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

四、职责：N/A五、钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。

5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.5.3、网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服力应不低于45N。

5.4、胶在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。

所用的胶水不与清洗钢网溶剂起化学反应。

六、钢网标识及外形容：钢网开口设计规范7.10、屏敝罩在长度方向：每开桥距4mm,中间架桥宽0.8mm，四周角处开宽为1.5mm~2.0mm的桥；宽度方向：侧与焊盘平齐，若屏蔽罩外侧与元器件距离大于0.8mm时，钢网开口向外扩0.1mm；若屏蔽罩外侧与元器件距离小于0.8mm时，宽度方向按照1：1开口。

1.5-2.00.8 47.11、兼容性设计：在元器件包含另一器件的兼容设计中，两个器件不能开在一钢网上，对贴装器件进行开口，另一个器件不要开口；若两个器件都有会用到的情况，则开两钢网。

钢网开口设计规范（包含设计：在钢网开口中不能共用一钢网）并列设计的器件可以共用一钢网。

（并排设计：可以共用一钢网）7.12、不在以上规之列的焊盘开口设计，除非产品工艺师特殊说明，否则均按与焊盘1：1的关系设计钢网开口。

注：对于钢网开口设计中未标注倒角尺寸的直角图形，在实际的钢网开口图形设计中，均倒圆脚。

1.目的规SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。

.2.适用围适用于本公司所有钢网的设计、制作及验收。

3.特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：我司自己设计的印制电路板。

我司提供的印制电路板，包括Gerber文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

4.职责：钢网开制人员编制《钢网制作要求》，上传PDM，再由采购部将钢网制作要求和PCB文件发给供应商加工，《钢网加工要求》详见附件一。

5.钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，一般常用网框有以下几种：29X29inch 23X23inch650X550mm 550X500mm 。

5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.。

5.3、网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服力应不低于45N。

5.4、胶水在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。

所用的胶水不与清洗钢网溶剂起化学反应。

6.钢网标识及外形容：6.1、外形图：6.2、PCB位置要求：一般情况下，PCB中心，钢网中心，钢网外框中心需重合，三者中心距最大值不超过3.0mm。

PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过20。

6.3、MARK点的制作要求6.3.1 制作方式为正反面半刻，MARK点最少制作数量为对角2个，根据PCB资料提供的大小及形状按1：1方式开口。

6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点可以不全部制作出来，但至少需要对角的二个MARK点。

如果只有一条对角线上两个MARK点，则另外一个MARK点需满足到此对角线的垂直距离最远的原则选点。

6.3.3 涉及其他特殊情况，制作前通知钢网制作商。

SMT印刷钢网开网的工艺要求
SMT印刷钢网开网的几点工艺要求
1、加工网的方式与使用的影响
钢网通常是用激光和腐蚀抛光两种方法加工的。

激光网的优点是孔壁光滑整洁、印刷成功率高，缺点是小间距稍有变形、价格比较高。

腐蚀抛光网的优点是小间距变形小、价格低廉，缺点是孔壁不光滑、小孔印刷成功率低。

2、开网厚度
为了有良好的焊点合理开印刷锡膏钢网是必要的，不同涂层焊盘的PCB板需要设计不同网的厚度。

例如：
镀金焊盘PCB板、裸铜PCB板网厚度：
0.13—0.14mm
喷锡焊盘PCB板子网厚度：
0.12—0.13mm
由于喷锡的板已经有锡分子浸入铜的表面，这样印刷的锡膏就要减少一些，才不会产生元件两焊盘之间的锡珠，所以喷锡板在开网的时候要比裸铜、镀金镍合金的PCB减少0.01mm的厚度。

3、网孔
建议元件网孔开100%大小等于焊盘，这样有利于锡的扩散。

较大元件应开防珠槽防止元件焊接产生两焊盘之间的锡珠。

多PIN的IC与印刷方向相同的竖孔开窄5%--8%，由于印刷刀的变形会使与印刷方向相同竖孔的锡膏多过横向的孔，只有开窄一点才能防止与印刷方向有关的焊接连锡，多PIN的IC 孔长度最好向外加长5%---8%，有利于焊锡扩散满焊盘。

smt钢网开孔规范(锡膏+红胶)1、SMT钢网通用开口规范1，无铅锡膏开口规范：元件名称开孔样子内距开孔PAD04020402S34时，S=34宽度1:1开孔，长度外加3-4mil.裸铜宽加2-3mil.08050805S44时，S=44宽度1：1开孔，长度外加4mil，裸铜宽度加3-4mil.12061206及以上当S70时，内距1：1，当小于70时内距加大6mil.内距小于50时，加大8-12mil.宽度1：1开孔，长度外加5-6mil,裸铜板宽度加4mil.0805)，当S40时，内中扩大8-12mil.大于40时，加大4-8mil.宽度1：12、，长加4-6mil二极管1206):内距大于78时，1：1，内距小于78时，内切至78。

最大内切不超过10mil.宽度1：1，长加6-8mil 三极管当S40时，PAD两边外移至40mil.焊盘一般1：1开孔，裸铜板外加2-3mil.CHIP元件高电容内距各内切4mil宽度1：1开，长度外加6-8mil.电晶体固定脚内切三分之一，假如大于120mil时，需要用0.3线宽做架桥处理.引脚可外括4-6mil.单排连接器引脚宽度可依据ICpitch值来开,如pitch值大于0.5mm时,外扩6-12mil,内切4-6mil3、.固定脚,即耳朵外移4mil,上下各加2mil.四脚晶振类长宽各外移2mil,中间切三分之一的方角.五脚IC三只脚宽度按ICpitch值为标准或略大,然后两边脚外移1mil,长外加6-8mil.两只脚按1:1,或略缩2mil,再外扩4-6mil.大电感内距各内切4-6mil宽度1:1.长外加8-12mil,裸铜板宽加4mil,中间架0.3宽度板.0402排阻排容Pitch值为0.5mm,内距保持到18-20mil.脚宽度8.8mil,长外加6-8mil.如外四脚较大,则相应缩小,并向两边外移缩小的二分之一.06034、排阻排容Pitch值为0.8mm,内距保持到30-32mil.脚宽度16mil,长外加8mil.如外四脚较大,则相应缩小,并向两边外移缩小的二分之一.SW开关内切2mil,外扩6-8mil,如两边有小脚,小脚外扩2-4mil.如要求锡量多,靠上下两侧可再扩4mil.0.4pitch15-.7mil 宽度开7.2mil,长度可外扩4-6mil.开金手指状内切2mil0.5pitch19.7mil宽度开8.8-9.2mil,长度可外扩6-8mil.开金手指状.内切2mil0.65pitch25.6mil宽度开12-13m5、il,长度可外扩6-10mil.开金手指状.内切2mil0.8pitch31.5mil宽度开16-17mil,长度可外扩8-10mil.内切2mil1.0pitch39.37mil宽度开20-22mil,长度可外扩8-10mil.内切2mil1.27pitch50mil宽度开24-27mil,长度可外扩8-12mil.内切2milQFP0.4pitch15.7mil宽度开7.2mil(0.18mm),内切4mil,外扩4mil.如长度超过80mil,则只内切,不外扩.0.5pitch19.7mil宽度开8.8-9.6、0mil(0.22-0.23),内切4mil,外加4–6mil.0.65pitch25.6mil 宽度开12-12.5mil,长度内切4-6mil,外扩6-8mil.0.4pitch15.7mil 宽度同上,内切4-6mil,外拉6-8mil.0.5pitch19.7mil宽度同上,内切6-8mil,外加6-10mil.QFN0.65pitch25.6mil宽度同上,同切6-8mil,外加8-12mil.0.4pitch15.7mil直径开8.8mil.0.5pitch19.7mil直径开12mil.0.8pitch37、2mil直径外二圈做17mil，其餘做15mil1.0picth40mil直径外三圈做22mil，其餘做20milBGA1.27picth50mil直径外三圈做28mil，其餘做24mil2，点胶开口规范：CHIPCHIPCC、、RR、、LL、、DD、、FF等零件等零件三极管三极管LW1L1WW1=1/3WL1=1.1L若W低于30mil时，W1=1/21L1L排阻排阻ICICQFPQFPW1=1/3WL1=1.1L若W 低于30mil时，W1=1/2W功率晶体管比照此做法WW1LW1=1/3W长度与长度与L相8、等相等WLDL圆数量圆大小间距D150mil以下21/4W三等分151~400mil31/4W四等分401~600mil41/4W五等分600mil以上51/4W 六等分DD1/41/41/41/41/41/41/41/4W圆大小以圆大小以QFP短边为短边为主做主做1/4W，平均放中，平均放中央五颗。

0.0 引言在SMT装联工艺技术中，印刷站位是第一环节，也是极其重要的一个环节。

印刷质量的好坏会直接影响到SMT焊接直通率的高低，在实际生产过程中，我们发现60%—70%的焊接缺陷与印刷质量有关。

因此，有必要对印刷工艺的各个方面进行研究。

在影响印刷工艺参数的各个方面中，网板的设计又起着举足轻重的作用。

1.0 目的规范SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。

2.0适用范围用于制造部SMT车间钢网厚度及开孔标准工作指引。

3.0 工作指引3.1 制造工艺和成本的选用原则3.1.1根据生产订单性质决定钢网的制造工艺，一般情况下，研发部门首次打样或试制阶段的钢网，在印刷精度可以保证的前提下，可以采用化学蚀刻工艺（节省成本），但此种工艺已经严重落后，通常开孔的尺寸误差为1mil，且印刷容易堵塞钢网，已逐渐被淘汰（元件间距必须大于25 mil（0.635mm）以上）。

小批量和大批量生产用的钢网，优先采用激光切割+电抛光工艺，此种工艺加工精度高，开孔尺寸误差大约为0.3~0.5mil，定位精度小于0.12mil，且有良好的倒模效应，适用元件间距在20 mil（0.5mm）或以下，加工成本较适中，生产工艺已很成熟。

电铸成型工艺因为成本过高，通常用于细间距和超细间距元件的印刷。

3.1.2根据PCB板型的大小和印刷机型号，决定所开钢网尺寸的大小，PCB的长度X宽度超过250mmX200mm时，一般采用736mm×736mm（适用于DEK 265和MPM等机型），小于上述情况，而且无0.5以下的细间距引脚和0603以下CHIP的电路板，可以采用420mm ×520mm 或550mmX650mm（适用于半自动印刷机和手动印刷台）。

3.1.3 常用钢网的尺寸型号如下表：3.1.4绷网方式：采用红胶+铝胶带方式，在铝框与铝胶粘接处，须均匀刮上一层保护漆。

SMT钢网开口要求类型1.绿色部分，开0.35MM的圆形2.绿色方框内图形，只开红色焊盘赋0.35MM的6个圆形1.尺寸在0603以下的都按1:1开孔。

2.尺寸在0603的开孔,内距加大到0.83mm，再开防锡珠。

3.尺寸在0805的开孔,内距加大1.3mm，再开防锡珠。

4.尺寸在1206的开孔,内距加大2.2mm，再开防锡珠。

5.拉开内距的方式，采用内切外扩的方式，注意外扩安全距离间距不足，不用外扩6.所有防锡珠按左图示1/3梯形开法chip 类二极管LED类四焊盘LED图示开孔要求LEDBGA类此类0.4pitch CPU黄色区域内圈开0.24MM方孔倒圆角，外圈开0.245MM，最外圈外移0.03MM,四角四个点45°外移0.03MM此类LED 焊盘按焊盘面积80%开口，中间架0.3MM十字隔筋BGA类BGA类此类QFN类，钢网开口，功能脚居中按焊盘90%开口，长度内切0.05MM，外扩0.1MM。

接地焊盘开成网格状此类0.5pitch CPU黄色区域内圈开0.29MM方孔倒圆角，QFN类此类0.4pitch CPU黄色区域内圈开0.24MM方孔倒圆角，最外圈外移0.03MM,四角四个点45°外移0.03MM滤波器滤波器钢网开口功能角长度外扩0.08MM此类滤波器钢网开口如左图示：长度外扩0.08MM度内切0.05MM，外扩0.1MM。

接地焊盘开成网格状滤波器此类滤波器钢网开口如左图示：长度外扩0.１MM，其中功能角最外四边外移０.０３MM滤波器射频头钢网开口，功能角小焊盘外扩0.15MM，大焊盘外扩0.1MM所有插孔式耳机座，钢网开口按焊盘1：1开口，不架桥0.65MM pitch USB功能角钢网开口居中开0.33MM，内切0.05MM，外扩0.5MM耳机类USB类射频头钢网开口，功能角小焊盘外扩0.15MM，大焊盘外扩0.1MM电池连接器钢网开口功能脚内扩0.2MM此类IC，钢网开口功能角外扩０.２MM射频头类电池连接器类特殊IC类连接器类钢网开口功能角内切0.05MM，外扩0.1MM天线弹片钢网开口，绿色方杠内按焊盘85%开口，黄色方框内，钢网开口按焊盘85%开口，中间架0.3MM十字隔筋钢网开口，绿色方杠内功能角三边外扩0.3MM，黄色方框内，钢网长度外扩０.３MM，阶梯到0.12MM连接器类卡座类天线弹片这类元件两排功能脚箭头方向外扩0.1mm中间的大的接地焊盘开满窗分布的均匀小方孔，面积之和为总面积的70%方框内，钢网开口按焊盘85%开口，中间架0.3MM十字隔筋钢网侧各增加0.3mm 长度超过3.5的需要架0.8mm的桥（扩孔不计形状）另外所有的拐角处需要架0.5mm的桥所有的扩孔保持和其它元件焊盘以及PCB上露铜出来的地方的安全间距，优先其它元件的扩孔要求（重点注意，一定要以菲林来对比实际PCB）三合一卡座钢网开口时，功能角钢网开口阶梯到0.12MM，长度外扩0.3MM，固定脚钢网开口1：1按焊盘IC屏蔽框钢网开口三合一卡座开口双排QFN QFP钢网开口钢网开口内排引脚长度开0.38MM，宽度开0.175MM，外引脚，长度内切0.05MM，外扩0.1MM，中间接地焊盘按焊盘35%开口，中间架0.4MM九宫格桥钢网开口功能脚长度内切0.05MM，外扩0.15MM，宽度开0.185MM，接地焊盘阶梯到0.12MM，中间架桥处理。

钢片厚度设定为保证钢网有足够的张力和良好的平整度，所做钢片距外框内侧应保留有25mm的距离，根据不同的元件选择相应的钢片厚度，主要依据最小开孔和最小间距为考虑，重点兼顾其它，详见下表或可根据公式进行计算得出：若焊盘尺寸L＞5W时，则按宽厚比计算钢片的厚度。

T＜W／1.5若焊盘呈正方形或圆形，则按面积比计算钢片的厚度。

T＜（L×W）／1.32X（L＋W）元件开口设计及对应钢片厚度表Part Type PitchPAD Footprint widthPAD Footprint LengthAperturewidthApertureLengthStencilThickness RangePLCC 1.25-1.27mm 0.65mm 2.00mm 0.6mm 1.95mm 0.15-0.25mmQFP 0.65mm 0.35mm 1.5mm 0.3mm 1.45mm 0.15-0.175mm 0.5mm 0.3mm 1.25mm 0.25mm 1.2mm 0.125-0.15mm 0.4mm 0.25mm 1.25mm 0.2mm 1.2mm 0.10-0.125mm 0.3mm 0.2mm 1.0mm 0.15mm 0.95mm 0.075-0.125mm一． 开孔方式说明：以下开孔方式仅包含部分常见典型零件，若碰到以下规范中未提及之焊盘类型，可参考元件焊盘外形类似之开孔设计方案制作。

A ．锡浆网开孔方式：此锡浆网开孔方式适合大部分产品达到最佳锡膏释放效果的要求，如有特殊元件应按特别要求制作。

1． CHIP 料元件封装为0201元件长外扩10%并四周倒R ＝0.03mm 的圆角。

间隙保证不得小于9MIL 大于11MIL.封装为0402元件开孔如下图（当间隙小于0.4mm 时需外移至0.4mm ；当间隙大于0.4mm 时需内扩至0.4mm ）： 件开孔如封装为0805以上(04020805以上元件开孔FUSE ．MELF 开孔如下图大CHIP 料无法分类的按焊盘面积的90%开口，并兼顾元件吃锡量稍做调整， 二极管按焊盘面积的100%开口，如是圆柱形的需要增加长度保证足够锡 一般通过元件的PITCH 值,再结合标准焊盘大小来判定封装类别(mil\mm) PITCH （mil ） 标准焊盘大小（长X 宽）(mil) 0402(1005) P<55 25X20 0603(1608) 55≤P ≤70 30X30 0805(2012) 70<P ≤95 60X50 1206(3216) P=135±10 60X602． 小外型晶体SOT23：焊盘尺寸较小，为保证焊接质量开孔按焊盘1：1。
