飞思卡尔MC9S12XS128单片机各模块使用方法及寄存器配置手把手教你写S12XS128程序--PWM模块介绍该教程以MC9S12XS128单片机为核心进行讲解，全面阐释该16位单片机资源。
本文为第一讲，开始介绍该MCU的PWM模块。
PWM 调制波有8个输出通道，每一个输出通道都可以独立的进行输出。
每一个输出通道都有一个精确的计数器（计算脉冲的个数），一个周期控制寄存器和两个可供选择的时钟源。
每一个P WM 输出通道都能调制出占空比从0—100% 变化的波形。
PWM 的主要特点有：1、它有8个独立的输出通道，并且通过编程可控制其输出波形的周期。
2、每一个输出通道都有一个精确的计数器。
3、每一个通道的P WM 输出使能都可以由编程来控制。
4、PWM 输出波形的翻转控制可以通过编程来实现。
5、周期和脉宽可以被双缓冲。
当通道关闭或PWM 计数器为0时，改变周期和脉宽才起作用。
6、8 字节或16 字节的通道协议。
7、有4个时钟源可供选择（A、SA、B、SB），他们提供了一个宽范围的时钟频率。
8、通过编程可以实现希望的时钟周期。
9、具有遇到紧急情况关闭程序的功能。
10、每一个通道都可以通过编程实现左对齐输出还是居中对齐输出。
1、PWM启动寄存器PWMEPWME 寄存器每一位如图1所示：复位默认值：0000 0000B图1 PWME 寄存器每一个PWM 的输出通道都有一个使能位P WMEx 。
它相当于一个开关，用来启动和关闭相应通道的PWM 波形输出。
当任意的P WMEx 位置1，则相关的P WM 输出通道就立刻可用。
用法：PWME7=1 --- 通道7 可对外输出波形PWME7=0 --- 通道7 不能对外输出波形注意：在通道使能后所输出的第一个波形可能是不规则的。
当输出通道工作在串联模式时（PWMCTL 寄存器中的CONxx置1），那么）使能相应的16位PWM 输出通道是由PWMEx 的高位控制的，例如：设置PWMCTL_CON01 = 1,通道0、1级联，形成一个16位PWM 通道，由通道 1 的使能位控制PWM 的输出。
言归正传，开始讲PIT，讲PIT，我准备先简单讲讲寄存器，之前不讲主要是基本上买的到的书都是DG128的，里面关于IO口的寄存器和PWM的寄存器都是完全可以照搬的，而这一章的东西照搬是要出问题的。

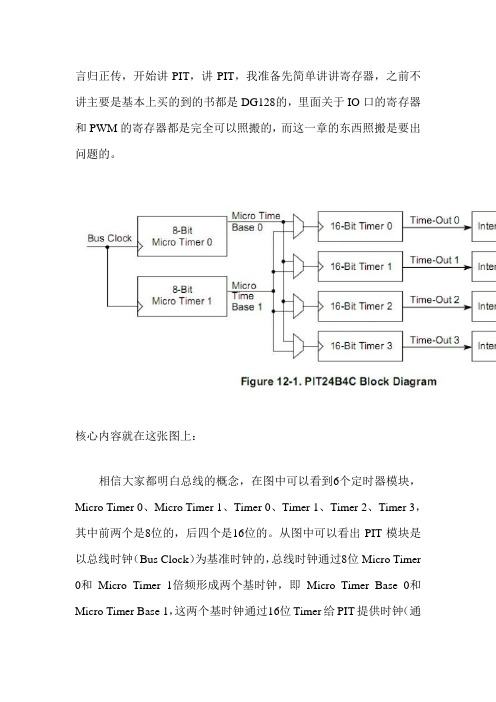

核心内容就在这张图上：相信大家都明白总线的概念，在图中可以看到6个定时器模块，Micro Timer 0、Micro Timer 1、Timer 0、Timer 1、Timer 2、Timer 3，其中前两个是8位的，后四个是16位的。
从图中可以看出PIT模块是以总线时钟（Bus Clock）为基准时钟的，总线时钟通过8位Micro Timer 0和Micro Timer 1倍频形成两个基时钟，即Micro Timer Base 0和Micro Timer Base 1，这两个基时钟通过16位Timer给PIT提供时钟（通过寄存器PITMUX设置）。
原理讲完了，其实相对于PIT模块是一个24位的定时器（51单片机最多也就16位），这个计数范围还是蛮大的。
下面是一些寄存器的解释，解释完还是看代码吧。
S12PIT24B4CV1是一个模数递减计数器。
首先给计数寄存器设定一个初值，每经过一个总线周期，计数器进行一次减一操作，当计数器自减溢出时，触发中断。
因为总线周期是已知的，即可以通过计数器自减实现定时。
在XS128PIT模块中，需要用到得是如下几个寄存器。
1)、PIT Contorl and force Lad Micro Timer Register(PITCFLMT)该寄存器用于PIT模块的使能设置和工作方式设置。
通常设置该寄存器中的PITE为即可，即PITCFLMT_PITE=1，使PIT使能。
2)、PIT Channel Enable Register(PITCE)该寄存器用于对PIT模块中的4个通道使能进行设置。
如果使用某个通道时，对对应位进行置一即可，即PITCE_PCEx=1，其中x代表通道序号，为0~3。
飞思卡尔单片机S12使用方法及程序单片机简介：9S12XS128MAA单片机是16位的单片机80个引脚，CPU是CPU12X，内部RAM 8KB,EEPROM:2KB,FLASH:128KB,外部晶振16M，通过内部PLL可得40M总线时钟。
9S12XS128MAA单片机拥有：CAN:1个，SCI:2个，SPI:1个，TIM：8个，PIT：4个，A/D：8个，PWM:8个下面介绍下我们项目用到的几个模块给出初始化代码1、时钟模块初始化单片机利用外部16M晶振，通过锁相环电路产生40M的总线时钟（9S12XS128系列标准为40M），初始化代码如下：view plaincopy to clipboardprint?/******************系统时钟初始化****************/void Init_System_Clock(){asm { // 这里采用汇编代码来产生40M的总线LDAB #3STAB REFDVLDAB #4STAB SYNRBRCLR CRGFLG,#$08,*//本句话含义为等待频率稳定然后执行下一条汇编语句，选择此频率作为总线频率BSET CLKSEL,#$80}}/******************系统时钟初始化****************/void Init_System_Clock(){asm { // 这里采用汇编代码来产生40M的总线LDAB #3STAB REFDVLDAB #4STAB SYNRBRCLR CRGFLG,#$08,*//本句话含义为等待频率稳定然后执行下一条汇编语句，选择此频率作为总线频率BSET CLKSEL,#$80}上面的代码是汇编写的，这个因为汇编代码量比较少，所以用它写了，具体含义注释已经给出，主函数中调用此函数即可完成时钟初始化，总线时钟为40M.2、SCI模块初始化单片机电路做好了当然少不了和PC之间的通信，通信通过单片机串口SCI链接到PC 端的COM口上去。
飞思卡尔S12系列单片机 系统硬件设计By DEMONEmail:Wangpanbao@智能车制作网站出版目录第一节 MC9S12DG128B功能概述 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>第1页第二节时钟电路设计 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>第4页第三节S12单片机系统滤波电路设计 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>第6页第四节单片机电源电路设计 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>第8页第五节S12系列单片机IO接口电路设计 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>第11页第六节单片机复位电路的设计 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>第14页第七节BDM接口电路设计 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>第16页第八节RS232串行通讯电路设计 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>第17页第九节S12单片机的运行模式 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>第21页第十节使用DXP设计单片机系统 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>第22页第一节 MC9S12DG128B功能概述MC9S12DG128B是飞思卡尔半导体公司的汽车电子类产品，早在飞思卡尔还没有从摩托罗拉分离出来前就已经诞生了。
用了一年多飞思卡尔MC9S12XS128这款处理器,现在总结下各个功能模块的驱动.//锁相环时钟的初始化总线频率为40MHz(总线时钟为锁相环时钟的一半)//晶振为11.0592MHzvoid PLL_init(void) //PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1) { //锁相环时钟= 2*11.0592*(39+1)/(10+1)=80MHz 总线时钟为40MHzREFDV=0x0A;SYNR=0x67; //0110_0111 低6位的值为19,高两位的值为推荐值while(CRGFLG_LOCK != 1);CLKSEL_PLLSEL = 1; //选定锁相环时钟//FCLKDIV=0x0F; //Flash Clock Divide Factor 16M/16=1M}//周期中断定时器的初始化-// //周期中断通道1用于脉冲累加器的定时采样,定时周期为: 10ms= (199+1)*(1999+1)/(40M) (没有使用)//周期中断通道0用于控制激光管的轮流发射,定时周期为: 2000us= (399+1)*(199+1)/(40M)//2011/4/4 15:24 定时时间改为1msvoid PIT_init(void){PITCFLMT_PITE = 0; // 禁止使用PIT模块 PITCFLMT :PIT 控制强制加载微计数器寄存器。
PITCE_PCE0 = 1; // 使能定时器通道0//PITCE_PCE1 = 1; //使能定时器通道1PITMUX = 0; //通道0,和通道1均选择8位微计数器0//修改时间只需要改下面四行PITMTLD0 = 199; //向8位微计数器中加载的值PITLD0 = 199; //向16位计数器中加载的值//PITMTLD1 = 39; //向8位微计数器中加载的值 8位,最大值不要超过255//PITLD1 = 1999; //向16位计数器中加载的值PITINTE |= 0x01; //使能定时器通道0的中断PITCFLMT_PITE = 1;//使能PIT模块}//脉冲累加器的初始化, PT7口外接光电编码器//最新修改: 2011/3/25 16:53void PT7_PulAcc_Init(void){DDRT &= 0x77;//设置PT7,PT3口为输入(硬件上PT7,PT3通过跳线联到了一块)PERT |= 0x80; //使能通道7的上拉电阻PPST &= 0x7f; //电阻设为上拉电阻TCTL4 &= 0x3f; //禁止PT3的输入捕捉功能PACTL = 0x50; //启动脉冲累加计数器,上升沿触发,禁止触发中断和溢出中断,主定时器禁止}//通道1用于控制舵机1 PWM 高电平有效,//通道3用于控制电机1 PWM 低电平有效,这与前两代车高电平有效有区别!!!!!//通道7用于给上排激光管提供PWM信号 PWM高电平有效!!!!!//通道6用于给下排激光管提供PWM信号 PWM高电平有效!!!!!// 2011-03-17 7:56 增加了A端口的使用新增通道6//2011-6-9 23:03 //增加了通道4,5的联合使用，用于控制下排方向舵机 void PWM_init(void){PWME = 0x00;//PWM禁止PWMPRCLK = 0x03; // ClockA=40M/8=5M, Clock B = 40M/1=40M PWMSCLB = 10; // Clock SB= 40/2*10= 2MHz(供电机)PWMSCLA = 5; // SA = Clock A/2*5 = 5M/10 = 500K = SA 用于控制舵机PWMPOL = 0xe2; //1110_0010通道7,通道6与通道1、通道5先输出高电平然后输出低电平,POLx=1先输出高电平后输出低电平； PPOLx=0先输出低电平）PWMCAE = 0x00; // 左对齐输出（CAEx=0为左对齐，反之为中心对齐）//PWMCLK = 0010_1010 (0 1 4 5位控制SA_1；或A_0; 2 3 6 7位控制SB_1 或B_0)//为PWM通道1选择时钟 SA(500KHz),//为PWM通道5选择时钟 SA(500KHz),//为通道3选择时钟 SB(10MHz)//为通道7选择时钟B(40MHz)//为通道6选择时钟B(40MHz)PWMCLK = 0x2A; //0010_1010PWMCTL = 0x70; //0111_0000 CON45=1，把通道4，5联合使用。
飞思卡尔MC9S12XS128各模块初始化程序--超详细注释//**************************************************************************// 武狂狼2014.5.1 整理// 新手入门的助手////***************************************************************************注释不详细/*********************************************************/函数名称：void ATD0_init(void)函数功能：ATD初始化入口参数：出口参数：/***********************************************************/void ATD0_init(void){ATD0DIEN=0x00; //使用模拟输入功能|=1；数字输入功能// ATD0CTL0=0x07; //Bit[3：0]WRAP[3:0] 反转通道选择位ATD0CTL1=0x40; // 12位精度,采样前不放电 Bit[7]ETRIGSEL(外部触发源选择位。
=0选择A/D通道AN[15：0] |=1选择 ERTIG3~0)和Bit[3：0]ETRIGCH[3：0]选择外部触发通道// Bit[6：5]SRES[1：0]A/D分辨率选择位。
Bit[4]SMP_DIS =0采样前不放电|=1采样前内部电容放电，这会增加2个A/D时钟周期的采样时间，有助于采样前进行开路检测ATD0CTL2=0x40; // 快速清零,禁止中断,禁止外部触发ATD0CTL3=0x90; // 右对齐,转换序列长度为2,非FIFOATD0CTL4=0x03; // 采样时间4个周期,PRS=31,F(ATDCLK)=F(BUS)/(2(PRS+1))// ATD0CTL5=0x30; //启动AD转换序列//：对每项数据采集时，用到哪个通道采样可在相应子函数内设置某一通道（见Sample_AD.c）while(!ATD0STAT2L_CCF0);/*********************************************************/函数名称：void PIT_init(void)函数功能：初始化PIT 设置精确定时时间（1s）入口参数：无出口参数：无说明：无/***********************************************************/void PIT_init(void){PITCFLMT=0x00; //禁止PIT模块Bit[7] PITE：PIT模块使能位，0禁用|1使能// Bit[6] PITSWAI:等待模式下PIT停止位，0等待模式下，PIT模块正常运行| 1等待模式下，PIT模块停止产生时钟信号，冻结PIT模块// Bit[5] PITFRZ: 冻结模式下PIT计数器冻结位。

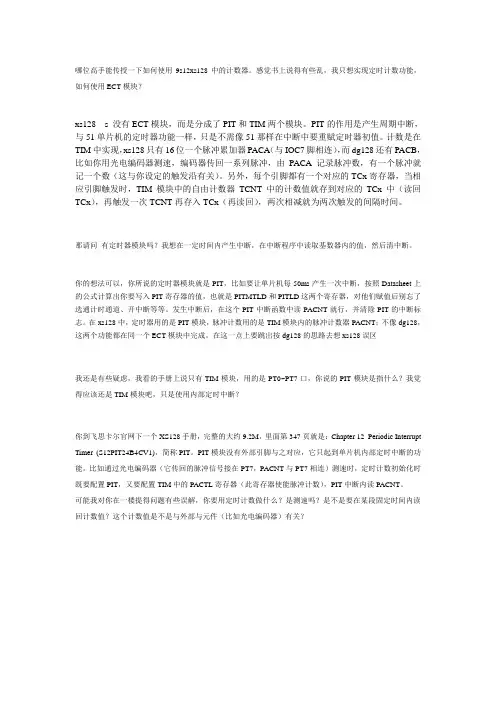

哪位高手能传授一下如何使用9s12xs128中的计数器。
感觉书上说得有些乱，我只想实现定时计数功能，如何使用ECT模块？xs128 s 没有ECT模块，而是分成了PIT和TIM两个模块。
PIT的作用是产生周期中断，与51单片机的定时器功能一样，只是不需像51那样在中断中要重赋定时器初值。
计数是在TIM中实现，xs128只有16位一个脉冲累加器PACA（与IOC7脚相连），而dg128还有PACB，比如你用光电编码器测速，编码器传回一系列脉冲，由PACA记录脉冲数，有一个脉冲就记一个数（这与你设定的触发沿有关）。
另外，每个引脚都有一个对应的TCx寄存器，当相应引脚触发时，TIM模块中的自由计数器TCNT中的计数值就存到对应的TCx中（读回TCx），再触发一次TCNT再存入TCx（再读回），两次相减就为两次触发的间隔时间。
那请问有定时器模块吗？我想在一定时间内产生中断，在中断程序中读取基数器内的值，然后清中断。
你的想法可以，你所说的定时器模块就是PIT，比如要让单片机每50ms产生一次中断，按照Datasheet上的公式计算出你要写入PIT寄存器的值，也就是PITMTLD和PITLD这两个寄存器，对他们赋值后别忘了选通计时通道、开中断等等。
发生中断后，在这个PIT中断函数中读PACNT就行，并清除PIT的中断标志。
在xs128中，定时器用的是PIT模块，脉冲计数用的是TIM模块内的脉冲计数器PACNT；不像dg128，这两个功能都在同一个ECT模块中完成。
在这一点上要跳出按dg128的思路去想xs128误区我还是有些疑虑，我看的手册上说只有TIM模块，用的是PT0~PT7口，你说的PIT模块是指什么？我觉得应该还是TIM模块吧，只是使用内部定时中断？你到飞思卡尔官网下一个XS128手册，完整的大约9.2M，里面第347页就是：Chapter 12 Periodic Interrupt Timer (S12PIT24B4CV1)，简称PIT。

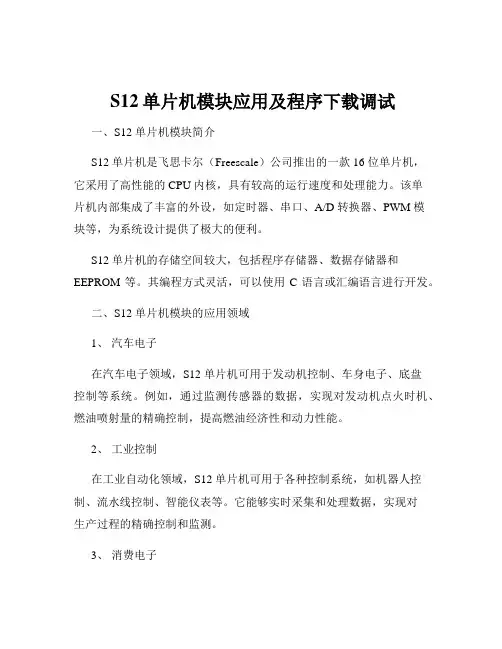

S12单片机模块应用及程序下载调试一、S12 单片机模块简介S12 单片机是飞思卡尔（Freescale）公司推出的一款 16 位单片机，它采用了高性能的 CPU 内核，具有较高的运行速度和处理能力。
