零线断线故障的判断和预防判断和预防零线断线故障一、零线断线故障的判断零线断线故障是指供电系统中的零线出现断开或接触不良的情况，导致电流无法正常回流，给电气设备带来危害。

为了及时发现和解决零线断线故障，需要进行以下判断：1. 检查电器设备是否正常工作：当电路的零线出现断开时，电器设备无法正常工作，因此通过观察设备的运行状况，可以初步判断是否存在零线断开故障。

2. 测量电流值：零线断开故障会导致电流无法正常回流，因此通过使用电流表或万用表等工具，测量电路中的电流值。

如果电流值为零或接近零，那么可以初步推断存在零线断开故障。

3. 检查电线连接点：对电线的连接点进行检查，查看是否存在松动、腐蚀或烧损等情况。

这是造成零线断线的常见原因之一，因此检查连接点可以帮助判断是否存在零线断线故障。

4. 检查电线绝缘状况：零线断开可能是由于电线绝缘破损导致的，因此需要仔细检查电线的绝缘状况。

如果发现电线绝缘破损，那么很可能是造成零线断开的原因之一。

二、零线断线故障的预防为了有效预防零线断线故障的发生，可以采取以下措施：1. 定期检查电线连接点：定期检查电线连接点，确保连接点紧固可靠，并且没有松动、腐蚀或烧损等情况。

如果发现有问题，及时进行修复或更换。

2. 注意电线绝缘保护：正确安装电线的绝缘保护措施，避免电线绝缘破损。

在安装电线时，应按照相关规范进行操作，尽量避免电线擦拭或受到机械物体的压力。

3. 配备过载保护设备：安装过载保护器，当电路中的电流超过额定值时，保护器会自动跳闸，避免过载导致零线断线故障的发生。

4. 进行定期维护：定期对供电系统进行维护，包括检查电线、检测设备工作状态、清洁设备等。

维护可以及时发现问题并解决，减少零线断线故障的发生。

5. 使用合格的电材：选用符合标准的电线和配件，确保质量可靠。

选择合格的电材可以降低零线断线故障的风险。

6. 空开器及时更换：空开器在长时间使用后可能发生老化，容易出现断路等故障。

Eaton HLD3300Eaton Series C complete molded case circuit breaker, L-frame, HLD, Fixed thermal, Fixed magnetic trip, Three-pole, 300 A, 600 Vac, 250 Vdc, 100 kAIC at 240 Vac, 65 kAIC at 480 Vac, Aluminum, Line and load, 50/60 HzGeneral specificationsEaton Series C complete molded case circuit breakerHLD33007866790065598 in10 in10 in 21 lbUL ListedProduct NameCatalog Number UPCProduct Length/Depth Product Height Product Width Product Weight Certifications65 kAIC at 480 Vac100 kAIC at 240 VacL300 AThree-poleSeries CComplete breakerHLD50 to 60 HzComplete breakerLine and load600 Vac, 250 Vdc AluminumFixed thermal, fixed magnetic UL listed 100%-rated molded case circuit breakersApplication of Multi-Wire Terminals for Molded Case Circuit Breakers Application of Tap Rules to Molded Case Breaker TerminalsMOEM MCCB Product Selection GuideMulti-wire lugs product aidPower metering and monitoring with Modbus RTU product aidCurrent limiting Series C molded case circuit breakers product aid StrandAble terminals product aidMotor protection circuit breakers product aidCircuit breaker motor operators product aidPlug-in adapters for molded case circuit breakers product aid Counterfeit and Gray Market Awareness GuideBreaker service centersEaton's Volume 4—Circuit ProtectionMolded case circuit breakers catalogLD-frame Molded Case Circuit Breaker DrawingTime Current Curves for Series C® F-Frame Circuit BreakersSeries C L-Frame with Digitrip OPTIM Trip Unit - ILShunt Trip for Series C L-Frame - ILInstallation Instructions for EHD, EDB, EDS, ED, EDH, EDC, FDB, FD, HFD, FDC, HFDDC Circuit Breakers and Molded Case SwitchesCircuit Breakers ExplainedCircuit breakers explainedSeries C F-Frame molded case circuit breakersSeries C J-Frame molded case circuit breakers time current curves MOEM MCCB product selection guideSeries C G-Frame molded case circuit breakers time current curves Eaton Specification Sheet - HLD3300Interrupt ratingFrameAmperage Rating Number of polesSeriesTypeCircuit breaker type Frequency ratingCircuit breaker frame type TerminalsVoltage ratingTerminal materialTrip Type Application notesBrochuresCatalogsDrawingsInstallation instructions MultimediaSpecifications and datasheetsEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaSeries C L-Frame 125-600A, 240-600V Time Current Curves Time/current curves。

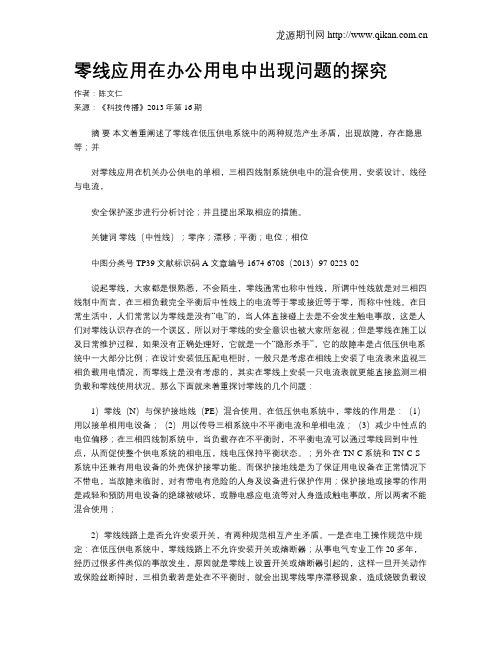

零线应用在办公用电中出现问题的探究作者：陈文仁来源：《科技传播》2013年第16期摘要本文着重阐述了零线在低压供电系统中的两种规范产生矛盾，出现故障，存在隐患等；并对零线应用在机关办公供电的单相，三相四线制系统供电中的混合使用，安装设计，线径与电流，安全保护逐步进行分析讨论；并且提出采取相应的措施。

关键词零线（中性线）；零序；漂移；平衡；电位；相位中图分类号TP39 文献标识码A 文章编号 1674-6708（2013）97-0223-02说起零线，大家都是很熟悉，不会陌生，零线通常也称中性线，所谓中性线就是对三相四线制中而言，在三相负载完全平衡后中性线上的电流等于零或接近等于零，而称中性线。

在日常生活中，人们常常以为零线是没有“电”的，当人体直接碰上去是不会发生触电事故，这是人们对零线认识存在的一个误区，所以对于零线的安全意识也被大家所忽视；但是零线在施工以及日常维护过程，如果没有正确处理好，它就是一个“隐形杀手”，它的故障率是占低压供电系统中一大部分比例；在设计安装低压配电柜时，一般只是考虑在相线上安装了电流表来监视三相负载用电情况，而零线上是没有考虑的，其实在零线上安装一只电流表就更能直接监测三相负载和零线使用状况。

那么下面就来着重探讨零线的几个问题：1）零线（N）与保护接地线（PE）混合使用。

在低压供电系统中，零线的作用是：（1）用以接单相用电设备；（2）用以传导三相系统中不平衡电流和单相电流；（3）减少中性点的电位偏移；在三相四线制系统中，当负载存在不平衡时，不平衡电流可以通过零线回到中性点，从而促使整个供电系统的相电压，线电压保持平衡状态。

；另外在TN-C系统和TN-C-S 系统中还兼有用电设备的外壳保护接零功能。

而保护接地线是为了保证用电设备在正常情况下不带电，当故障来临时，对有带电有危险的人身及设备进行保护作用；保护接地或接零的作用是减轻和预防用电设备的绝缘被破坏，或静电感应电流等对人身造成触电事故，所以两者不能混合使用；2）零线线路上是否允许安装开关，有两种规范相互产生矛盾。

2023年零线断线故障的判断和预防随着____年的到来，电力系统的稳定供电依然是保障经济社会发展的重要基础。

然而，在电力系统中，零线和断线故障是一种常见但又极具危害性的故障，会给电力系统带来严重的影响，甚至可能导致重大事故的发生。

在本文中，我们将从以下几个方面对____年零线断线故障的判断和预防进行探讨：一、零线断线故障的判断对于电力系统中的零线断线故障，主要有以下几种判断方式：1. 监测设备：通过安装电流互感器、过电流保护器等监测设备，实时监测电流的变化，一旦出现异常，及时报警并判断是否为零线断线故障。

2. 故障指示器：安装在电力系统中的故障指示器能够监测电力系统中的故障情况，一旦发生零线断线故障，故障指示器会发出警报信号，提醒相关工作人员。

3. 线路巡检：定期对电力系统中的线路进行巡检，查看是否存在零线断线故障的迹象，如断线、磨损、接触不良等。

4. 人工判断：在电力系统遇到突发故障时，通过人工观察和判断，结合相关设备的运行情况和信号，判断是否为零线断线故障。

以上是常见的判断零线断线故障的方式，通过综合运用不同的判断方法，能够提高故障判断的准确性和及时性。

二、零线断线故障的预防为了预防零线断线故障的发生，我们可以从以下几个方面进行预防：1. 设备维护：定期对电力设备进行维护保养，检查零线的接触性能、电缆的护套和绝缘性能等，发现问题及时修复或更换。

2. 线路检修：定期对电力系统的线路进行检修，检查线路的绝缘性能、接触性能等，采取措施消除可能的隐患。

3. 可靠性评估：通过进行电力系统的可靠性评估，找出系统的弱点和薄弱环节，采取相应的措施进行改进，提升电力系统的可靠性。

4. 人员培训：加强对电力系统操作人员的培训和技术交流，提高其对零线断线故障的识别能力和应急处理能力。

5. 制定规范：建立相应的电力系统维护管理规范，明确各项操作程序和要求，规定相关人员的责任和义务。

综上所述，____年零线断线故障的判断和预防需要综合运用各种手段和方法，通过提高电力系统设备的维护水平，加强系统的可靠性评估，培训和提高操作人员的技能水平，制定规范和措施，以确保电力系统的稳定运行，减少零线断线故障的发生，保障经济社会发展的需求。

低压配电网总零线断线保护摘要：低压配电系统中，线路超限额、超能力运行是导致断线的主要因素之一，当总零线断落时，单相进线电表会与其他相电表构成一回路，导致电压急剧升高，进而引发大量家用电器烧毁的现象，现基于电压信号采集进线断零判别研制出一种断路器，该断路器具备总零线断线保护功能，其定值由负荷电压与零线对地电压差作为判据，同时加入重合闸功能避免因冲击电压导致系统的误判。

经后期模拟试验，该断路器符合预期设想，依靠预先设定阈值进行相应的动作，满足日常低压配电网运行要求，具有一定的推广价值。

关键词：零线短线低压配电系统断路器0引言变压器低压侧为三相四线制低压配电系统，在变压器低压侧出线后经过综合配电箱（低压开关柜）或低压刀闸引出导线，居民电表箱电源由该导线驳接引入，经表后出线保障居民用电。

对于单相电表，由火线与总零线构成一完整回路，为防止中性点偏移程度过大，往往需要将同一台区低压出线的用户合理平均分布在三相导线上，尽可能保障每一相的负荷近乎相等，提高电能质量。

与此同时，倘若总零线发生断裂，断线点后方的单相电表原电气回路将被打断，取而代之与其他相线构成回路，导致电压急剧升高，进而引发家用电器大量烧毁的涉电安全事故，给用户带来不变的同时造成较大的经济财产损失，从而引发不良的社会影响。

随着电力系统的逐步完善，低压配网也迎来前所未有的挑战，为保证供电可靠性，需要降低电气设备和线路的故障率，依靠故障后的停电更换或修复已逐步不适用于当前电网发展的需要，由原先的事故后处理逐步转变为事故前管控，一方面有利于防止事故进一步扩大，保证电网的运行安全，一方面将不可控停电转化为计划停电，提高用户用电满意度。

现结合实际情况提出相应的解决方法，为低压配电系统安全稳定运行及居民正常用电提供一定的保障。

1原理分析当前低压配电系统主要采用三相四线制的接线方式，当抵达用户电源表箱后，采用三相五线制的接线方式，即在原有的基础上增加PE线用以重复接地，如图1所示。

尊敬的用户：欢迎您选用本公司产品，使用前请仔细阅读本说明书，以免误操作。

如有不明可来电询问，我们一定竭诚为您服务！1．概述-------------------------------------------------------------- 1 2．特点-------------------------------------------------------------- 1 3．正常工作条件-------------------------------------------------- 2 4．型号-------------------------------------------------------------- 3 5．技术参数-------------------------------------------------------- 3 6．安装与功能试验----------------------------------------------- 5 7．显示-------------------------------------------------------------- 7 8．漏电断路器设置、查询--------------------------------------- 9 9．附录：通讯型漏电断路器的使用说明--------------------- 11 10．敬告用户-------------------------------------------------------- 13 11．故障分析排除------------------------------------------------- 141．概述QKM1L系列漏电断路器（剩余电流动作断路器）是本公司近年研制开发的专利产品，是一体式、多功能、过电流可调的漏电断路器。

适用于三相四线中性点直接接地（TT）的低压电网，用来对人身触电危险提供间接接触保护，也可对线路或用电设备的接地故障、过电流、短路、欠电压、缺相和电源侧断零等进行保护。

低压配网断零保护的设计思路浅析摘要:在低压三相四线制系统中,零线断线给供电企业和客户造成的危害显而易见。

本文对零线断线的原理和目前断零保护的方法进行了分析，提出了利用继电器过电压防护原理设计专用断零保护装置的思路，供参考。

关键词：低压;三相四线;零线断线;设计;思路中图分类号：tm642+.2 文献标识码：a文章编号：引言陕西省地方电力（集团）有限公司定位于区域性大型配电网企业，为了保障电网的安全可靠运行，我们要不断创新技术手段，创新管理模式。

在配电网实际运行中，零线断线所引起的过电压将导致用户设备大面积烧毁，不仅给用户造成巨大损失，也使供电企业的生产经营陷入被动，此类故障影响面广、危害巨大。

如果能设计研制一套断零保护的专用装置（零线断线保护装置）作为技术手段，并对原有配电网断零保护的管理方法进行创新，两种手段和方法综合使用，可有效解决因零线断线引起的电压升高烧毁用户设备的事故。

配电网断零保护专用装置的设计，是企业践行服务承诺、促进企业不断发展的要求。

1 低压配网零线断线的原因及现象1.1 在三相四线制低压供电系统中，我们通常采用“tt”系统或“tn-c”系统两种保护方式，系统中的零线能够保证三相负荷的相电压保持对称。

即零线的存在，能使各相负荷的相电压恒等于电源的相电压，而与负荷本身的性质无关，也与负荷的变化无关，三相中任一相发生断路，只会影响本相负荷，其余两相的相电压保持不变，这两相的负荷仍能正常工作。

但是，零线断线后，在三相负荷不平衡时，中性点将会位移，使断点之后的三相电压发生变化，造成三相电压严重不对称，有的相电压升高，用电器可能被烧毁，有的相电压会降低，用电器可能无法正常工作。

1.2 在三相四线制低压供电系统中，零线断线是一种常见故障，而配电变压器的负荷大部分为单相负荷，因用户电器的启停具有很大的随意性，所以很难做到三相负荷完全平衡。

若发生零线断线，则中性点向重负荷相产生位移，使该相电压降低，而轻负荷相电压升高。

零线应用在办公用电中出现问题的探究摘要本文着重阐述了零线在低压供电系统中的两种规范产生矛盾，出现故障，存在隐患等；并对零线应用在机关办公供电的单相，三相四线制系统供电中的混合使用，安装设计，线径与电流，安全保护逐步进行分析讨论；并且提出采取相应的措施。

关键词零线（中性线）；零序；漂移；平衡；电位；相位中图分类号tp39 文献标识码a 文章编号 1674-6708（2013）97-0223-02说起零线，大家都是很熟悉，不会陌生，零线通常也称中性线，所谓中性线就是对三相四线制中而言，在三相负载完全平衡后中性线上的电流等于零或接近等于零，而称中性线。

在日常生活中，人们常常以为零线是没有“电”的，当人体直接碰上去是不会发生触电事故，这是人们对零线认识存在的一个误区，所以对于零线的安全意识也被大家所忽视；但是零线在施工以及日常维护过程，如果没有正确处理好，它就是一个“隐形杀手”，它的故障率是占低压供电系统中一大部分比例；在设计安装低压配电柜时，一般只是考虑在相线上安装了电流表来监视三相负载用电情况，而零线上是没有考虑的，其实在零线上安装一只电流表就更能直接监测三相负载和零线使用状况。

那么下面就来着重探讨零线的几个问题：1）零线（n）与保护接地线（pe）混合使用。

在低压供电系统中，零线的作用是：（1）用以接单相用电设备；（2）用以传导三相系统中不平衡电流和单相电流；（3）减少中性点的电位偏移；在三相四线制系统中，当负载存在不平衡时，不平衡电流可以通过零线回到中性点，从而促使整个供电系统的相电压，线电压保持平衡状态。

；另外在tn-c系统和tn-c-s系统中还兼有用电设备的外壳保护接零功能。

而保护接地线是为了保证用电设备在正常情况下不带电，当故障来临时，对有带电有危险的人身及设备进行保护作用；保护接地或接零的作用是减轻和预防用电设备的绝缘被破坏，或静电感应电流等对人身造成触电事故，所以两者不能混合使用；2）零线线路上是否允许安装开关，有两种规范相互产生矛盾。

施工现场临时用电安全技术规范JGJ46-2005施工现场临时用电安全技术规范JGJ46-2005此规范是在JGJ46-88的基础上修改的，于2005年4月15日建设部颁发的公告，批准为行业标准，于2005年7月1日起实施，同时JGJ46-88废止。

规范中黑体字的条款为强制性条文必须严格执行。

本规范共分为十章1.总则；2.术语、代号；3.临时用电管理；4.外电线路及电气设备防护；5.接地与防雷；6.配电室及自备电源；7.配电线路；8.配电箱与开关箱；9.电动建筑机械和手持式电动工具；10.照明。

最后有三个附录。

本规范修订的主要内容有十个方面：1.综合规定在施工现场专用的供电系统中应采用的三项技术原则（1.0.3）；2增设术语、代号为正文单独一章，删去附录中的名词解释；3.补充对施工现场临时用电工程验收的规定（3.1.5）；4.将原“施工现场与周围环境”一章更名为“外电线路及电气设备防护，增补对外电线路搭设防护设施和对易燃易爆、腐蚀介质、机械损害防护措施的规定（4.1.6、4.1.7、4.1.8、4.2.1、4.2.2）；5.补充在接零保护系统中，保护零线的设置以及相线、工作零线、保护零线绝缘颜色的规定，补充按滚球法确定防雷保护范围的规定。

6.增加配电室照明设置的规定；7.增补电缆线路电缆选择原则和敷设方式、方法的规定，以及五芯电缆应用原则的规定；8. 增补配电箱、开关箱箱体结构和电器配置与接线的规定；9.增加电焊机设置二次触电保护装置，频繁操作设备设置控制器、以及对手持式电动工具进行绝缘检查的规定；10.增补使用安全隔离变压器的规定，以及灯具与易燃易爆之间的安全距离和防护措施的规定。

下面我从规范的第一章开始讲一、总则这一章共有四条第一条主要讲的是制定本规范的目的第二条主要讲的是适用范围，既施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统。

第三条是这一章的重点，是强制性条文。
