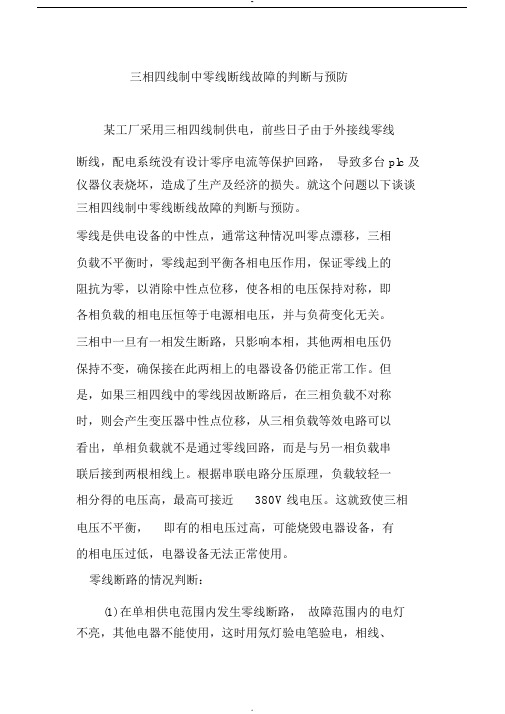

三相四线制中零线断线故障的判断与预防

三相四线制中零线断线故障的判断与预防某工厂采用三相四线制供电，前些日子由于外接线零线断线，配电系统没有设计零序电流等保护回路，导致多台 plc 及仪器仪表烧坏，造成了生产及经济的损失。

就这个问题以下谈谈三相四线制中零线断线故障的判断与预防。

零线是供电设备的中性点，通常这种情况叫零点漂移，三相负载不平衡时，零线起到平衡各相电压作用，保证零线上的阻抗为零，以消除中性点位移，使各相的电压保持对称，即各相负载的相电压恒等于电源相电压，并与负荷变化无关。

三相中一旦有一相发生断路，只影响本相，其他两相电压仍保持不变，确保接在此两相上的电器设备仍能正常工作。

但是，如果三相四线中的零线因故断路后，在三相负载不对称时，则会产生变压器中性点位移，从三相负载等效电路可以看出，单相负载就不是通过零线回路，而是与另一相负载串联后接到两根相线上。

根据串联电路分压原理，负载较轻一相分得的电压高，最高可接近380V 线电压。

这就致使三相电压不平衡，即有的相电压过高，可能烧毁电器设备，有的相电压过低，电器设备无法正常使用。

零线断路的情况判断：(1)在单相供电范围内发生零线断路，故障范围内的电灯不亮，其他电器不能使用，这时用氖灯验电笔验电，相线、零线都亮 ;用数字验电笔验电，相线和零线都显示相电压;但用电压表测量却没有电压指示。

根据上述情况则可判定该单相供电范围内零线断路。

(2) 三相四线制线路某一分支发生零线断路故障，具体表现是在这一分支线路供电范围内，一部分用户电灯亮度不够，日光灯不能启动，仪器仪表显示不正常，有欠电压保护的电器则无法开机或自动关机。

而有一部分用户电压明显升高，电灯特别亮，单相电机转速加快，情况严重的，电灯或其他电器很快烧毁。

发生以上情况，则可判定该分支零线发生断路。

(3) 三相配电变压器供电范围内产生零线断路故障，即零线母线发生断路，具体表现与三相四线分支发生零线断路故障相同，只不过范围更大，危害更严重，损失更巨大。

浅析电路中零线断线的危害及预防措施[摘要] 由零线引起的事故和其它事故不一样，很多用户和电气工作人员只重视火线而轻视零线，殊不知火线断线的危害可能仅仅是停电而已，而零线断线和错接则可能造成机毁人亡的重大事故。

[关键词] 零线断线预防在我国城乡居民用电中，普遍采用380／220v三相四线制供电系统供电。

在380／220v配电网中，电力网多采用tt系统，电力线路常采用电缆或架空线路，用户侧采用漏电保护开关作为线路及用电设备的保护装置。

这种接线方式电磁适应性好，由于安装了漏电保护装置，能有效地防止人身触电事故的发生，因此得到广泛的推广和应用。

随着国家电网改造力度的不断加大，以及各项惠农政策的出台,不论在城市还是农村，高档家电日益增多，如冰箱空调、电脑电视、电磁炉电烤炉等常开高耗能电气，使居民用电负荷迅速增长。

由于种种原因造成零线断线，引起用户端中性点电位偏移，电压升高，严重时可使某一相或两相的相电压升至高达300v以上，给用户端用电设备造成很大威胁，经常因此类故障烧毁家用电器。

本文结合笔者多年来在实际电力系统工作中的实践经验，结合现实案例来阐述零线在电力系统中电线所带来的危害性，分析零线断电的主要因素及预防措施。

1.案例说明现实案例里中，原来未改造的一生活区里，地线和接零都做好了，做饭和洗漱集体家庭一起。

结果发生一起在同一时间有因水管触电，有的因洗衣机或冰箱同时触电。

初期检查时都不知道原因，但经过一一排插后发现是有一家用的老式洗衣机，把洗衣机外壳和自来水管相连，同时他家的漏电开关经常跳闸，所以私自短接切除，在洗衣过程中洗衣机漏电导致多起触电事故发生。

这起事故的原因是在同一低压电网中，如果一部分电气设备采用保护接地，而另一部分电器采用保护接零，当接地设备发生碰壳故障时，会使接地设备和接零设备同时带上一定的电压，使所有接零和接地的设备带电，其电压视接地和接零的接地，接地电阻小的电压低，如果接地和接零设备相距较近，一个人同时接触这二个设备时，其接触电压可达到相电压，触电危险更大。

零线断线故障的判断和预防判断和预防零线断线故障一、零线断线故障的判断零线断线故障是指供电系统中的零线出现断开或接触不良的情况，导致电流无法正常回流，给电气设备带来危害。

为了及时发现和解决零线断线故障，需要进行以下判断：1. 检查电器设备是否正常工作：当电路的零线出现断开时，电器设备无法正常工作，因此通过观察设备的运行状况，可以初步判断是否存在零线断开故障。

2. 测量电流值：零线断开故障会导致电流无法正常回流，因此通过使用电流表或万用表等工具，测量电路中的电流值。

如果电流值为零或接近零，那么可以初步推断存在零线断开故障。

3. 检查电线连接点：对电线的连接点进行检查，查看是否存在松动、腐蚀或烧损等情况。

这是造成零线断线的常见原因之一，因此检查连接点可以帮助判断是否存在零线断线故障。

4. 检查电线绝缘状况：零线断开可能是由于电线绝缘破损导致的，因此需要仔细检查电线的绝缘状况。

如果发现电线绝缘破损，那么很可能是造成零线断开的原因之一。

二、零线断线故障的预防为了有效预防零线断线故障的发生，可以采取以下措施：1. 定期检查电线连接点：定期检查电线连接点，确保连接点紧固可靠，并且没有松动、腐蚀或烧损等情况。

如果发现有问题，及时进行修复或更换。

2. 注意电线绝缘保护：正确安装电线的绝缘保护措施，避免电线绝缘破损。

在安装电线时，应按照相关规范进行操作，尽量避免电线擦拭或受到机械物体的压力。

3. 配备过载保护设备：安装过载保护器，当电路中的电流超过额定值时，保护器会自动跳闸，避免过载导致零线断线故障的发生。

4. 进行定期维护：定期对供电系统进行维护，包括检查电线、检测设备工作状态、清洁设备等。

维护可以及时发现问题并解决，减少零线断线故障的发生。

5. 使用合格的电材：选用符合标准的电线和配件，确保质量可靠。

选择合格的电材可以降低零线断线故障的风险。

6. 空开器及时更换：空开器在长时间使用后可能发生老化，容易出现断路等故障。

零线断线故障的判断和预防范文1.引言零线断线故障是电力系统中常见的一种故障，它会给电力设备和人员带来严重的安全隐患。

因此，准确地判断零线断线故障的发生并采取相应的预防措施至关重要。

本文将介绍零线断线故障的判断方法和预防措施。

2.背景零线是电力系统中起到连接电源和负载之间的中性导线的重要部分。

在正常情况下，电流从电源进入负载后回流到电源上，形成了一个闭合回路。

然而，当零线发生断线故障时，电流无法回流到电源上，会导致电路异常，给设备和人员带来危险。

3.判断零线断线故障的方法3.1 电流监测法根据电流变化来判断零线是否发生断线故障。

通常情况下，电流会存在一定的波动，但当零线断线时，电流会出现急剧的波动，甚至消失。

因此，通过监测电流的变化来判断零线是否断线是一种常见且有效的方法。

3.2 电压监测法零线断线故障还可以通过监测电压的变化来判断。

在正常情况下，电压会保持平稳，但当零线发生断线故障时，电压会出现异常的变化，如急剧升高或降低。

因此，通过监测电压的变化来判断零线是否断线也是一种常见的方法。

3.3 温度监测法由于零线的导线在正常工作状态下会发热，因此，当零线发生断线故障时，由于电流无法正常回流，导致零线上的温度会升高。

因此，通过监测零线上的温度变化也可以判断零线是否发生断线故障。

4.预防零线断线故障的措施4.1 定期检查和维护为了预防零线断线故障的发生，必须定期进行电力系统的检查和维护。

通过定期检查零线的接线情况、导线的状况以及接地电阻等关键参数，及时发现并解决潜在的零线断线故障隐患，可以有效地预防该故障的发生。

4.2 使用优质的电缆和接头在电力系统的设计和建设中，选择优质的电缆和接头材料是预防零线断线故障的重要措施之一。

优质的电缆和接头不仅具有良好的导电性能和导电能力，而且耐用且不易受外界环境的影响。

4.3 增加备用零线在电力系统中，增加备用零线是一种常见的预防零线断线故障的措施。

通过增加备用零线，可以在零线发生断线故障时及时切换到备用零线，保证电力系统的正常运行。

电力电子• Power Electronics228 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】三相四线制 零线断线 三相不平衡 零线工况三相四线制接线方式是我国配电线路应用最为广泛的接线方式，其中三根线作为相线，零线作为工作回路与相线组成回路，给用电设备进行供电。

三相四线制的优点在于能够适应一定程度的三相不平衡，当三相中的一相出现断线等故障的时候，不影响另外两相的正常运行。

但是线路三相不平衡度超过一定的范围时，会造成零线电流过大，从而导致零线温度升高，甚至出现零线断线等故障，严重的会导致人身伤亡事故的发生，影响配电网的稳定运行和正常供电。

1 零线断线产生的原因1.1 三相不平衡理想情况下，配电网三相负载平衡，零线没有电流或者电流很小。

但在实际运行过程中，配电网三相负荷很难达到平衡，配变总是工作在三相负载不平衡的工况下，会产生零序电流。

而且零序电流的大小随着三相不平衡度的增加而变化，当零序电流过大，超过零线本身的承受能力的时候，零线温度会升高，出现断零等故障，影响配电网系统的稳定运行。

1.2 零线接头处接触不良国内配电网络结构复杂，使用时间较长，部分线路设备老化严重，急需要更新换代，但线路改造工作由于时间紧，任务大，进展缓慢，特别是在偏远地区，零线接头处锈蚀情况严重，容易出现接触不良现象，会有火花现象产生，时间久了，会造成零线断线等故障的发生。

1.3 零线装设熔断器在三相四线或三相五线中性点接地系统中，零线不允许装设熔断器和开关。

当开关拉开或者熔断器因为电流大等原因保险丝熔断的时候，就相当于零线断线，使零线上可能出现危险电压，导致各种事故的发生。

在配电网运行过程中发现仍有部分线路零线存在装设熔断器和开关的情况。

1.4 外界环境因素我国配电网分布广泛，且都是户外架设，配电网零线断线原因分析及预防治理措施文/张海军 雷宝忠 李永刚 李建立 张建平容易受天气、环境等外界条件的干扰和影响。

TN -C 系统零线断线故障成因及预防霍大勇1,冉文东2(1.河南工业职业技术学院,河南南阳473009;2.河南省计量科学研究院,河南郑州450008)摘 要:通过三例电力现场实践运行经验介绍了三相四线制供配电系统零线断线和接触不良引起的故障现象。

分析了零线故障的成因。

指出了TN -C 系统中零线故障预防的措施,说明了零线安装、运行和维护工作中的注意事项。

关键词:三相四线;零线;TN -C 系统Causes and Preve nti on of Zer o Li ne Break i n TN -C Power Supply Syste mHuo Dayong 1,Ran W endong(H enan Po l y -technical Institute ,N anyang,473009;H enan Instit u te of M etrology,Zhengzhou 450008)Abst ract :B reakage o f zero li n e and the fault caused by poor contact in three-phase four-w ire po w er sup -p ly syste m are introduced based on the experiences of the three e lectric po w er practi c es .The causes o f break -age o f zero line are analyzed and the Preventive m easures are put for w ard for fault operation of zero li n e i n TN -C pow er supply syste m.So m e po i n ts fo r attenti o n i n zero-li n e i n stallation ,operation and m aintenance are expla i n ed as w el.lK eyw ords :three-phase four-w ire syste m;zero line ;TN-C syste m0 引言现阶段,国内低压供配电系统广泛采用的是三相四线制运行方案。

零线断线故障的判断和预防一、零线断线故障的判断1. 观察功率设备运行情况：零线断线故障通常会导致功率设备无法正常工作，因此可以通过观察设备的运行情况来判断是否存在零线断线故障。

若设备无法正常工作或者出现频繁的故障报警，可能是由于零线断线引起的。

2. 测试电流流动情况：使用电流表或者钳形电流表测试电路中的电流流动情况，若某些电路中的电流很小甚至为零，而其他电路中的电流很大，则可能存在零线断线故障。

3. 检测电压稳定性：使用电压表测试电路中的电压，若某些电路中的电压波动较大，说明该电路可能存在零线断线故障。

4. 检查电线连接情况：检查电线连接是否牢固，若发现有电线松动或者接触不良的情况，有可能是由于零线断线引起的。

5. 检查电线断裂情况：如果怀疑存在零线断线故障，可以对潜在的问题区域进行检查，如电线线路、插座、开关等地方，看是否存在电线断裂的情况。

二、零线断线故障的预防1. 质量检验：在选购和使用电线电缆时，应选择质量有保证的产品，确保电线电缆的导电性能和绝缘性能符合标准要求。

2. 定期检查维护：定期检查电线电缆的连接情况和固定情况，确保各个连接点牢固可靠，避免因电线松动或者接触不良导致零线断线故障。

3. 安全用电：避免过载使用电器设备，确保电线电缆所承载的电流和功率不超过其额定容量，这样可以减少因电线过载而引起的零线断线故障的概率。

4. 防止损坏：在使用电线电缆时，应注意防止其受到物理损坏，避免被割破、挤压或损坏绝缘层，以减少因电线电缆损坏而引发的零线断线故障。

5. 定期维护：定期进行电线电缆的维护保养工作，包括清理、检查连接、固定等，确保电线电缆处于良好的工作状态，减少发生零线断线故障的可能。

6. 定期检测：定期进行电路的电流和电压测试，关注是否存在电流不平衡或电压波动较大的情况，及时发现和解决问题，防范零线断线故障的发生。

总结起来，判断和预防零线断线故障的关键是要进行定期检查和维护，并合理用电，确保电线电缆质量符合标准要求，并防止物理损坏。

三相四线制总零线断开后预防烧坏电器的
措施
为了防止总零线断开后对家用电器造成损坏，现在民用建筑电气设计规范要求在公共电表箱的电表下口安装过欠压保护器，可以有效防止断总零线的危害；
如果是老式楼房或者是自建房，没有安装过欠压保护器的，我们可以在自己家里的配电箱里自己安装一个过欠压保护器，也可以有效防止断总零线的危害。

居民用电都基本上是采用TN-S系统的三相五线制，三根火线分别是L1L2L3，一根零线N，一根地线PE；
电力引入电缆入楼以后进去总配电箱，然后从总配电箱分出去五根线，三根火线一根零线和一根地线，而入户都是从总零线上T接一根零线，从一根火线上T接一根火线；
火线的分配原则是一层是L1相，二层是L2相，三层是L3相，然后依次类推，来保证三相平衡；
当总零线断开以后，电流走向如图，电流就是从火线L2然后经过电器，然后从电器流向零线N，从零线N再流向公共零线N，再从公共零线N另一户的零线N，这是从L2火线过来的，这样L2与L1之间就形成了380V电压；
总零线断开，电压漂移，谁家里电器少，电压就会向谁家漂移，从而烧坏家里的电器。
