机械过滤器主要技术参数解析工作压力：0.05MPa～0.6MPa工作温度：5℃～40℃（特殊温度可定做）单机流量：0.5m3/h～80m3/h操作方式：手动或自动控制过滤速度：5m3/h～12m3/h,最大15m3/h产品规格：Φ223～Φ3000筒体材质：304、316L、Q235衬胶或玻涂环氧。
简介机械过滤器也称为压力式过滤器．是纯水制备前期预处理、水净化系统的重要组成部分．材质有钢制衬胶或不锈钢，根据过滤介质的不同分为天然石英砂过滤器、多介质过滤器、活性炭过滤器、锰砂过滤器等，根据进水方式可分为单流式过滤器、双流式过滤器，根据实际情况可联合使用也可以单独使用。
分类及特点单流式机械过滤器的管道简单，运行平稳。
过滤流速一般为4—50m/n，运行周期一般为8小时。
双流式机械过滤器上下两端设有进水装置，中部设有出水装置。
其优点是过滤水量较大，除污能力较高，运行周期长，一般为20小时，缺点是管道系统较为复杂，运行不太稳定，冲洗换料较为困难。
工作原理机械过滤器是利用一种或几种过滤介质，在一定的压力下，使原液通过该介质，去除杂质，从而达到过滤的目的。
其内装的填料一般为：石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，用户可根据实际情况选择使用。
机械过滤器主要是利用填料来降低水中浊度，截留除去水中悬浮物、有机物、胶质颗粒、微生物、氯嗅味及部分重金属离子，使给水得到净化的水处理传统方法之一。
应用范围工作原理：机械过滤器(又名多介质过滤器、石英砂滤器)。
是一种压力式过滤器，利用过滤器内所填充的精制石英砂滤料，当进水自上而下流经滤层时，水中的悬浮物及粘胶质颗粒被去除，从而使水的浊度降低。
性能：主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。
可有效地去除水中的悬浮物，有机物、胶体、泥沙等。
适应范围：可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。

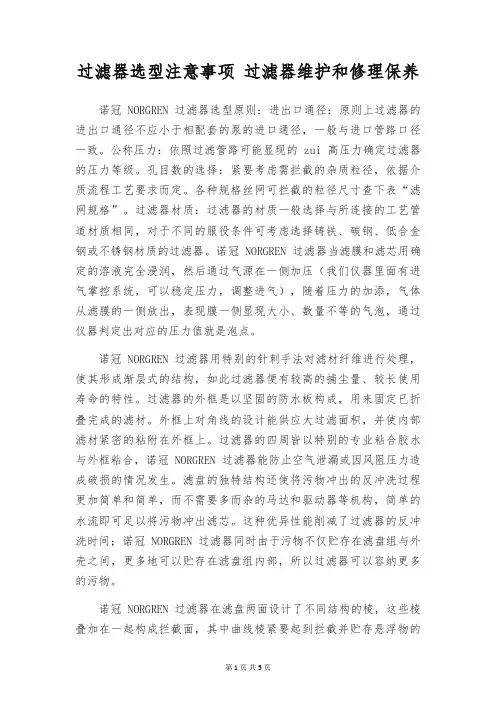

过滤器选型注意事项过滤器维护和修理保养诺冠NORGREN过滤器选型原则：进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
公称压力：依照过滤管路可能显现的zui高压力确定过滤器的压力等级。
孔目数的选择：紧要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。
各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
诺冠NORGREN过滤器当滤膜和滤芯用确定的溶液完全浸润，然后通过气源在一侧加压（我们仪器里面有进气掌控系统，可以稳定压力，调整进气），随着压力的加添，气体从滤膜的一侧放出，表现膜一侧显现大小、数量不等的气泡，通过仪器判定出对应的压力值就是泡点。
诺冠NORGREN过滤器用特别的针刺手法对滤材纤维进行处理，使其形成渐层式的结构，如此过滤器便有较高的捕尘量、较长使用寿命的特性。
过滤器的外框是以坚固的防水板构成，用来固定已折叠完成的滤材。
外框上对角线的设计能供应大过滤面积，并使内部滤材紧密的粘附在外框上。
过滤器的四周皆以特别的专业粘合胶水与外框粘合，诺冠NORGREN过滤器能防止空气泄漏或因风阻压力造成破损的情况发生。
滤盘的独特结构还使将污物冲出的反冲洗过程更加简单和简单，而不需要多而杂的马达和驱动器等机构，简单的水流即可足以将污物冲出滤芯。
这种优异性能削减了过滤器的反冲洗时间；诺冠NORGREN过滤器同时由于污物不仅贮存在滤盘组与外壳之间，更多地可以贮存在滤盘组内部，所以过滤器可以容纳更多的污物。
诺冠NORGREN过滤器在滤盘两面设计了不同结构的棱，这些棱叠加在一起构成拦截面，其中曲线棱紧要起到拦截并贮存悬浮物的作用，接受外侧略大的敞口设计可以保证反冲洗时无需松开滤盘，在水压较低时也能达到彻底的反冲洗效果；环状棱边确定过滤精度，构成水的通道，滤盘可以供应高达5的过滤精度。

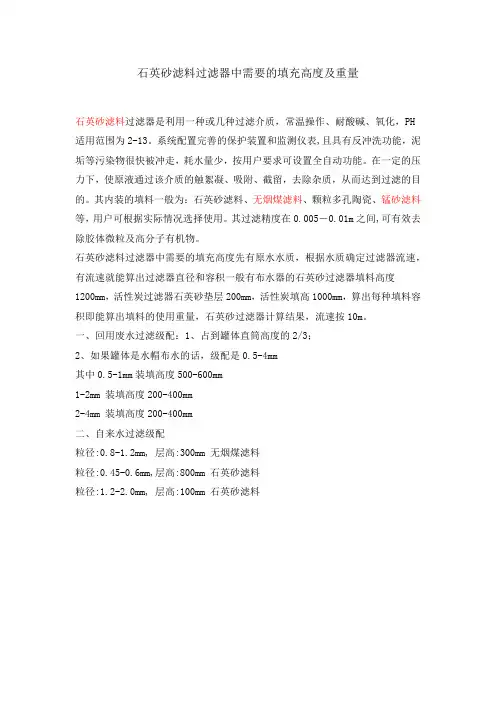

石英砂滤料过滤器中需要的填充高度及重量
石英砂滤料过滤器是利用一种或几种过滤介质，常温操作、耐酸碱、氧化，PH 适用范围为2-13。
系统配置完善的保护装置和监测仪表,且具有反冲洗功能，泥垢等污染物很快被冲走，耗水量少，按用户要求可设置全自动功能。
在一定的压力下，使原液通过该介质的触絮凝、吸附、截留，去除杂质，从而达到过滤的目的。
其内装的填料一般为：石英砂滤料、无烟煤滤料、颗粒多孔陶瓷、锰砂滤料等，用户可根据实际情况选择使用。
其过滤精度在0.005－0.01m之间,可有效去除胶体微粒及高分子有机物。
石英砂滤料过滤器中需要的填充高度先有原水水质，根据水质确定过滤器流速，有流速就能算出过滤器直径和容积一般有布水器的石英砂过滤器填料高度
1200mm，活性炭过滤器石英砂垫层200mm，活性炭填高1000mm，算出每种填料容积即能算出填料的使用重量，石英砂过滤器计算结果，流速按10m。
一、回用废水过滤级配：1、占到罐体直筒高度的2/3；
2、如果罐体是水帽布水的话，级配是0.5-4mm
其中0.5-1mm装填高度500-600mm
1-2mm 装填高度200-400mm
2-4mm 装填高度200-400mm
二、自来水过滤级配
粒径:0.8-1.2mm, 层高:300mm 无烟煤滤料
粒径:0.45-0.6mm,层高:800mm 石英砂滤料
粒径:1.2-2.0mm, 层高:100mm 石英砂滤料。
YDG机械过滤器技术协议书宜兴市海天环保有限公司二Ｏ一二年十月机械过滤器主要技术说明一.概述:YDG系列机械过滤器在原水悬浮物较多的情况下能确保出水水质的高质量，具有过滤速度高、处理量大、占地面积小等优点。
1. 设备选型:本技术说明，适用于循环水系统，冶金、化工、焦化行业。
是严格按照招标文件的技术要求所提出的。
我方提供的过滤器性能稳定可靠，使用维修方便，整台过滤器油漆按要求为绿色。
设备采用多层天然砂滤料过滤器，外形尺寸：φ3000×H4800mm。
为立式圆筒型结构，内置多种规格天然砂，以截留水中的悬浮物，确保出水达到要求。
二.主要技术性能大气压力： 1002.3kPa进出水温度：≤50℃进水压力：≯4×105pa过滤器阻损：≤0.5×105Pa进水SS：≤80mg/l出水SS ：≤5-15mg/l单台过滤器处理水量：60-80m3/h过滤速度：20m/h过滤面积：4.90m2工作压力：≯0.4Mpa试验压力：≯0.6Mpa过滤器损失压力：连续过滤12小时左右，平均压力损失约0.05MPa过滤器反洗时间：连续过滤一定量的水时，约12小时反洗一次。
（水质差时，应缩短反冲周期时间）过滤器反洗强度：20 m3/m2.h过滤器反洗压力：0.15Mpa设备重量：6.96吨/台运行重量：33吨三.技术描述及说明:3.1过滤器为焊接碳钢结构的柱形容器，设备的设计标准：GB150-1998钢制压力容器，制作过程按JB2932-86《水处理设备制造技术条件》的标准进行制造、试验和验收。
设备外表面的油漆和包装按ZDJ98003-87《水处理设备、油漆、包装技术》的及招标文件的规定进行。
法兰按标准：GB9119.7-88进行制作。
3.2设备部件及结构要求3.2.1 设备本体上设侧人孔一个，底人孔一个，人孔均采用DN500规格。
本体结构：过滤器本体采用Q235-B钢，筒体板采用10mm厚钢板制作。
过滤器的类型液压系统使用的过滤器，按滤芯材料的过滤机制，分为表面型、深度型和吸附型三种。
一、表面型过滤器过滤作用由一个几何面实现。
滤芯材料具有均匀的标定小孔，可以滤除比小孔尺寸大的颗粒。
滤下的颗粒被截留在油液上游一侧滤芯的表面。
由于颗粒聚集在表面，滤芯很容易被堵塞，需要定时清洗。
编网式过滤器和线隙式过滤器，均属于此类。
1.编网式过滤器滤芯由芯架上包裹铜丝网组成。
过滤精度低，与网孔大小和丝网层数有关，有80um、100um、180um三个等级。
用于压力管路，常用100目、150目、200目的铜丝网；用于液压泵吸入管路，常用20-40目的铜丝网。
压力损失不超过0.004MPa。
结构简单，流通能力大，清洗方便。
2.线隙式过滤器滤芯由芯架上缠绕金属线组成，利用线间微小间隙阻挡颗粒通过。
过滤精度高，有30um、50um、80um三个等级。
用于低压管路。
压力损失不超过0.03-0.06MPa。
结构简单，流通能力大，滤芯材料强度低，不便于清洗。
二、深度型过滤器滤芯由多孔可透性材料组成，内部具有曲折迂回的通道。
大于表面孔径的颗粒被截留在外表面；较小的颗粒进入材料内部，被通道壁吸附。
纸、毛毡、烧结金属、陶瓷、各种纤维制品等滤芯的过滤器属于此类。
1.纸芯过滤器结构与线隙式过滤器相同，但滤芯为平纹和波纹的化学纤维或木浆微孔滤纸制成。
为了增大过滤面积，纸芯常制成折叠形。
为增强滤芯强度，其内外两侧通常用金属网加固。
过滤精度高，可达5-20um。
压力损失约为0.01-0.4MPa。
2.烧结式过滤器滤芯由金属粉末烧结而成，利用金属颗粒间的微孔挡住油液中的颗粒。
过滤精度高，可达5-10um，可通过改变金属粉末颗粒的大小来改变过滤精度。
适用于精过滤。
三、吸附型过滤器1.滤芯材料将油液中的颗粒吸附在滤芯上。
磁性过滤器就属于吸附型过滤器，由永久磁铁制成，能吸附油液中的铁屑、铁粉或带有磁性的磨料。
通常与其他形式的过滤器结合，制成复式过滤器。

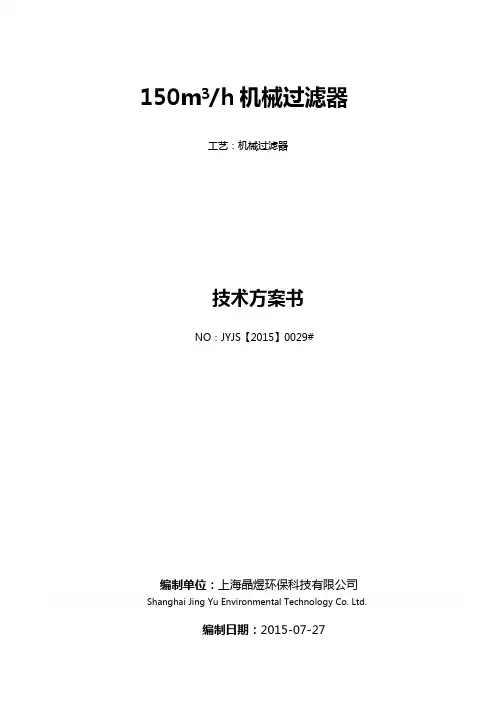

150m3/h机械过滤器工艺：机械过滤器技术方案书NO：JYJS【2015】0029#编制单位：上海晶煜环保科技有限公司 Shanghai Jing Yu Environmental Technology Co. Ltd.编制日期：2015-07-27目 录第一章 企业简介 (4)第二章 设计基础 (6)1、设计基础资料 (6)2、设计基础资料 (8)2.1设计依据 (8)2.2设备制造和材料符合下列标准和规定的最新版本的要求 (9)2.3外接管口标准和规范 (9)2.4其他相关设计标准和规范： (10)2.5 工程概况 (10)2.6 原水基本参数 (10)第三章 工艺规范 (12)一．产品功能 (12)二．适用范围 (12)三．产品特点 (12)四．技术参数 (12)1、处理效果 (12)2、工作环境参数 (13)3、运行参数 (13)4、机械过滤器技术参数 (13)5、工作原理 (14)第五章 单元设备技术参数 (15)1、机械过滤器 (15)2、系统管道及管件 (16)3、水泵（需方自备） (16)第六章 系统配置清单 (17)第七章 技术文件 (19)7.1 技术文件 (19)7.2 文件的单位及语言 (19)第八章 性能保证 (19)第九章 供货范围和工作范围 (20)9.1 供货范围 (20)9.2 工作范围 (20)第十章 工程技术服务 (21)第十一章 质量性能保证 (22)11.1 性能保证 (22)11.2 质量保证 (22)第十二章 施工组织方案 (23)12.1编制依据 (23)12.2 施工技术方案 (23)12.3 施工期及进度 (26)12.4安全文明施工方案 (27)12.5 现场施工人员组织 (30)12.6 质量管理措施 (31)附件1.部分工程业绩表 (32)附件1.机械过滤器加工图 (35)第一章 企业简介上海晶煜环保科技有限公司是是一家大型从事环保开发股份公司，公司位于上海浦东开发区（自贸区），生产基地位于江苏国家级开发区，经过多年来我公司员工的艰苦创业和产品结构调整，以及近年来不断技术投入，拥有一批高素质的工程技术人员，公司拥有脱硫耐腐蚀玻璃鳞片衬里、橡胶衬里及施工、脱硫废水处理系统、污水处理设备及施工、零排放工程、化工设备的高科技民营企业，经过多年的沧桑和风雨，锻炼出一批高素质的工程技术人员及高水平的生产工人，拥有精湛的生产设备和完善的检测手段。
机械过滤器技术参数分析机械过滤器(石英砂过滤器)为压力式过滤器，采用ABS蘑菇型水帽或用球冠型多孔板配石英砂垫层级配布水，内装若干种规格精制石英砂滤料，阻力小、通量大。
利用过滤器内所装的填料来截留去除水中悬浮微粒和胶体杂质。
主要用于反渗透，电渗析，离子交换，软化除盐系统前的预处理，也可用作水质要求不高的工业给水粗过滤，循环冷却水，污水及中水回用水处理。
机械过滤器
主要技术参数：
工作压力：0.05MPa-0.6MPa
工作温度：5℃-40℃(特殊温度可定做) 单机流量：0.5 m3/h-80 m3/h
操作方式：手动或自动控制
产品规格：Φ173-Φ3200
过滤速度：5m/h-12 m/h 最大15 m/h 筒体材质：304、Q235衬胶或涂环氧。
1. 过滤器（英文filter）介绍根据过滤器的使用位置以及用途，可以分为两类：粗过滤器（英文strainer）和精细过滤器粗过滤器主要应用于泵、流量计、阀门前，以保护设备不受大的金属颗粒磨碎，其精度基本是几百微米以上。
精细过滤主要是净化流体，保护工艺安全。
其精度范围基本在1微米到30微米之间。
按照制造设计要求可以分：压力容器和非压力容器按照压力容器设计和制造的过滤器壳体执行GB150或者ASME标准。
非压力容器执行SH/T3411或HGT 21637标准执行。
根据使用介质可分为：气体过滤器和液体过滤器气体过滤器适用于气-固分离流域，可用于气体净化、分成回收等。
液体过滤器适用于液-固分离领域，如润滑油过滤、石油化工行业过滤以及污水处理等。
2. 精细过滤器过滤面积：粗过滤器国内有三部行业标准，因此，只要按照标准选型既可满足要求。
精细过滤器的过滤面积计算基本上不用公式计算，选形时主要依据的是实验数据，因此，过滤器的选择建议还是让生产厂家来选。
过滤三大曲线：流量压差曲线（ΔP-Q），粒径与过滤比曲线（μ-β），时间与压将曲线（T-ΔP）因此，计算过滤面积时要依据这三个曲线，其中最主要的的是流量压差曲线，这个曲线由有实力的过滤器制造厂进行试验测得。
目前最权威的测试方法是多次通过试验：ISO 4572 多次通过试验标准。
此试验台价格昂贵，目前国内仅有2-3台。
目前国内的小厂家过滤器公司滤芯检测是单次通过实验。
过滤面积计算步骤：1. 确定过滤精度为25微米的过滤比，如200（过滤效率），确定何时滤材2. 根据给定压降，对滤材进行流量压差测试。
得出合适流量（L/min）3. 根据所得流量，除以试验滤材的面积，计算流速（L/）。
4. 根据流速，和实际应用的流量，确定过滤面积，流量/流速=过滤面积5. 根据所选用的过滤面积和滤材确定滤芯结构形式，折叠式或圆筒卷绕式篮式粗过滤器选型计算粗过滤器工艺计算1. 总则本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。
过滤器的概念、分类和选型Ix定义：过滤器(filter)是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀方工过滤器其它设备的进口端设备。
过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。
待处理的水经过过滤器滤网的滤筒后，其杂质被阻挡，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
2、工作原理：过滤器工作时，待过滤的水由水口进入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂质被截留在滤网内部。
如此不断的循环，被截留下来的颗粒越来越多，过滤速度越来越慢，而进口的污水仍源源不断地进入，滤孔会越来越小，由此在进、出口之间产生压力差，当大度差达到设定值时，差压变送器将电信号传送到控制器，控制系统启动驱动马达通过传动组件带动轴转动，同时排污口打开，由排污口排出，当滤网清洗完毕后，压差降到最小值，系统返PI到初始过滤状，系统正常运行。
过滤器由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成。
壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分了过滤空间，显着缩小了过滤器的体积，下腔内安装有反冲洗吸盘。
工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。
大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。
过滤器采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。
当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。
当反冲洗吸盘口与流芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于淀芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穰盘内并从排污阀排出。
特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。
当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。
过滤器设计选型资料汇总目录：A、石英砂过滤器2B、纤维球过滤器5C、改性纤维球过滤器8D、纤维束过滤器13E、核桃壳过滤器17F、活性炭过滤器20G、除铁锰过滤器23H、除氟过滤器27I、除砷过滤器31 J、除氨氮过滤器35A、石英砂过滤器一．产品功能石英砂过滤是去除水中悬浮物最有效手段之一，是污水深度处理、污水回用和给水处理中重要的单元。
其作用是将水中已经絮凝的污染物进一步去除，它通过滤料的截留、沉降和吸附作用，达到净水的目的。
二．适用范围1．用于要求出水浊度≤5mg/L能符合饮用水质标准的工业用水、生活用水及市政给水系统；2．工业污水中的悬浮物、固体物的去除；3．可用作离子交换法软化、除盐系统中的预处理设备，对水质要求不高的工业给水的粗过滤设备；以及用在游泳池循环处理系统、冷却循环水净化系统等。
三．产品特点1．独特的多滤室结构，可实现在线反冲洗（过滤、排污和反洗同时进行）。
2．可根据系统水压，罐体材质可选择使用碳钢、玻璃钢。
四．技术参数1．处理效果①.进水浊度：＜20FTU，出水浊度：＜3FTU；②.截污容量：5-15Kg/m3（滤料）。
2．工作环境参数①.工作温度：5-60℃（特殊温度可定做）；②.工作压力：≤0.6MPa；③.进水水压：≥0.04MPa；④.反冲洗进水水压：≥0.15 MPa；⑤.进出口压差：0.01-0.015MPa。
3．运行参数①.工作方式：压力式；②.运行方式：水流自上而下；③.过滤速度：15-20m/h ；④.运行周期：2-7天；⑤.反洗方式：水洗，或气水结合反洗；⑥.反洗耗水：1-3%；⑦.反洗强度：4-15L/s·m2；⑧.反洗历时：5-7min；⑨.反洗膨胀率：40-50%。
五．工作原理石英砂过滤器利用石英砂作为过滤介质。
该滤料具有强度高，寿命长，处理流量大，出水水质稳定可靠的显著优点，石英砂的功能主要是去除水中悬浮物、胶体、泥沙、铁锈。
采用水泵加压，使原水通过过滤介质，去除水中的悬浮物，从而达到过滤的目的。
滤机选型和使用注意事项赵金学1、木耳机类：供选用的滤布型号有：P600B、P750B、P1200B、TD1500A等。
注意事项：①滤袋勿悬挂硬物，以免损坏合纤丝，造成滤袋穿孔。
②滤饼积累不宜过厚，在新一轮操作前应及时铲卸，将可延长滤袋使用期。
③换袋时切勿用硬物直接扣住滤袋下拉，而是将其缝制的辅助带上提。
④卸饼时，工具应与滤布保持平行，避免滤袋受损。
2、压滤机类：供选用的滤布型号有：T621A、P750B、TD1300BR、747、P850AB、P1200BB等。
注意事项：①板框上的部分滤布安装时须平整固定，防其因打折受压而遭损。
②滤饼与滤布粘附时间不宜过长，否则容易招致滤布变形下垂。
③卸饼时，应顺着滤布方向铲卸。
3、带式过滤机类：供选用的滤布型号有：P750AB、T1500B、TD1300BR、TD1750BR、PG350BB等。
注意事项：①须正确测量所需滤布长度(包括接头长度)。
②缝合时使两端纬线重合或平行，以防运作时滤布出现跑偏。
③注意接口运作方向，防备刮刀阻挡滤布接口致使滤布遭损或前进受阻。
4、立盘机类(立式圆盘机)：供选用的滤布型号有：P435A、P435B、P600B、TD1500A、 TD747A等。
注意事项：①选用滤布过厚，不利于滤袋装机时的缝制。
②选用滤布表面若太光滑，将不易形成滤饼，影响生产效率。
5、劳式机类(立式带滤机)：供选用的滤布型号有：P1200B、T1500B、T2200A等。
注意事项：①要求滤布有一定厚度和较高的抗伸强度。
②接头须保证两端纬线重合或平行，以防运作时滤布出现跑偏。
③注意接口运作方向，以免刮刀阻挡滤布接口致使滤布遭损或前进受阻。
6、袋式收尘器类：供选用的滤布型号有：PA436BD、208、729、TD590B等。
注意事项：①滤布悬挂松紧得当，过松积尘，过紧拉坏。
②新旧滤袋不宜混装，避免因损坏，更换时间先后而影响设备正常运作。
③清洁滤袋先用压缩空气吹净，检查有无破损，如受粉尘沾粘，则用水冲洗，晾干后再用。
1. 过滤器（英文filter）介绍1.1 根据过滤器的使用位置以及用途，可以分为两类：粗过滤器（英文strainer）和精细过滤器粗过滤器主要应用于泵、流量计、阀门前，以保护设备不受大的金属颗粒磨碎，其精度基本是几百微米以上。
精细过滤主要是净化流体，保护工艺安全。
其精度范围基本在1微米到30微米之间。
1.2 按照制造设计要求可以分：压力容器和非压力容器按照压力容器设计和制造的过滤器壳体执行GB150或者ASME标准。
非压力容器执行 SH/T3411或HGT 21637标准执行。
1.3 根据使用介质可分为：气体过滤器和液体过滤器气体过滤器适用于气-固分离流域，可用于气体净化、分成回收等。
液体过滤器适用于液-固分离领域，如润滑油过滤、石油化工行业过滤以及污水处理等。
2. 精细过滤器过滤面积：粗过滤器国内有三部行业标准，因此，只要按照标准选型既可满足要求。
精细过滤器的过滤面积计算基本上不用公式计算，选形时主要依据的是实验数据，因此，过滤器的选择建议还是让生产厂家来选。
过滤三大曲线：流量压差曲线（ΔP-Q），粒径与过滤比曲线（μ-β），时间与压将曲线（T-ΔP）因此，计算过滤面积时要依据这三个曲线，其中最主要的的是流量压差曲线，这个曲线由有实力的过滤器制造厂进行试验测得。
目前最权威的测试方法是多次通过试验：ISO 4572 多次通过试验标准。
此试验台价格昂贵，目前国内仅有2-3台。
目前国内的小厂家过滤器公司滤芯检测是单次通过实验。
过滤面积计算步骤：1. 确定过滤精度为25微米的过滤比，如200（过滤效率），确定何时滤材2. 根据给定压降0.05MPa，对滤材进行流量压差测试。
得出合适流量（L/min）3. 根据所得流量，除以试验滤材的面积，计算流速（L/min.m2）。
4. 根据流速，和实际应用的流量，确定过滤面积，流量/流速=过滤面积5. 根据所选用的过滤面积和滤材确定滤芯结构形式，折叠式或圆筒卷绕式篮式粗过滤器选型计算粗过滤器工艺计算1. 总则本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。
全自动机械过滤器适用于要求经过过滤出水浊度一般在5毫克/升以内能符合饮用水水质标准的工业用水或生活用水的工矿企业和城镇给水处理设备。
对工业污水中的悬浮物固体物等有很好的去除效果。
水中含有的悬浮物凝聚的片状物用沉淀方法所不能去除的粘结胶质颗粒，可将水通过压力滤器内所装的滤层，使水达到透明。
机械过滤器也称压力过滤器是纯水制备的前期预处理，水净化系统的重要组成部分，其材质有钢衬胶或不锈钢制成，因滤器填充介质不同，用途与作用各有区别。
一般有石英砂过滤器、活性炭过滤器、锰砂过滤器。
根据实际情况可单独使用也可联合使用。
多介质过滤器的介质是石英砂，无烟煤等。
功能是滤除悬浮物机械杂质、有机物等，降低水的浑浊度。
活性碳过滤器介质为活性炭，目的是吸附、去除水中的色素、有机物、余氯、胶体等。
锰砂过滤器的介质为锰砂，主要去除水中的二价铁离子。
机械过滤器也称为压力式过滤器．是纯水制备前期预处理、水净化系统的重要组成部分．材质有钢制衬胶或不锈钢，根据过滤介质的不同分为天然石英砂过滤器、多介质过滤器、活性炭过滤器、锰砂过滤器等，根据进水方式可分为单流式过滤器、双流式过滤器，根据实际情况可联合使用也可以单独使用。
单流式机械过滤器的管道简单，运行平稳。
过滤流速一般为4—50m/h，运行周期一般为8小时。
双流式机械过滤器上下两端设有进水装置，中部设有出水装置。
其优点是过滤水量较大，除污能力较高，运行周期长，一般为20小时，缺点是一、碳钢衬胶过滤罐概述碳钢衬胶过滤罐主要由优质碳钢Q235材质制作而成，内涂环氧树脂或衬食用天然橡胶或衬塑(PE)来防腐，罐体外涂两遍防锈油漆和面漆。
碳钢过滤器直径越大，比不锈钢过滤器成本越低廉，在大流量预处理中通常用碳钢过滤器来碳钢衬胶过滤罐。
碳钢衬胶过滤罐是由碳钢材质制作的机械过滤器，主要功用是内部装填不同的滤料产生不同的功效，达到粗过滤的效果，利用管路阀门进行反冲，去除截留的杂质。
碳钢衬胶过滤罐外表面可喷涂不同的颜色油漆可与厂房颜色协调一致。
张小只智能机械工业网张小只机械知识库过滤设备怎样选现在有很多朋友喜欢自己养鱼，过滤器是水族箱保持水体清洁的设备，那要怎么选择过滤设备呢？水泵过滤器系统的动力装置，分沉水式和离水式两种，以无摩擦电磁动转子驱动，理论上可永久运转，沉水式为全密封结构，靠水体降温，离水后转子线圈会因高温烧毁上部过滤器架于鱼缸上部的过滤槽（盒），由沉水式水泵或离水式水泵驱动供水，靠泻流口，使水流回鱼缸，维护间格时间较短维护较方便，但不推荐用于加注co2的水草缸沉水式过滤器在沉水式水泵下方进水口处直接装上置有滤棉或深化棉的滤盒（桶）维护间格时间较短，亲洗较不便，价格便易外置式过滤器一般为桶状结构，水泵一般直接造于桶盖中，经由管道从鱼缸中抽水，在桶内进行物理及生化过滤後，再经由出水管流回鱼缸，滤体较大，维护间格时间较长，清洗较不便，价格贵。
底部式过滤器是利用底砂砂层作为大体积的滤材(渗流滤层），通过铺设在砂层下的进水管道网，经由沉水水泵抽，达到物理过滤及生化过滤的目地（原理类似于沉水式过滤器）因滤体（砂）较大，所以维护间格时间较长（半年以上），但维护极为不便（须翻缸）溢流式过滤器滴流过滤方式，完全的生物过滤，无物理过滤能力。
须DIY，在水族箱中隔出一块空间，以生化球或陶瓷环为滤材，用溢出的水以淋灌方式进入滤材间隔，（一般还需要在滤材间隔底部接上气马达的出气砂头打气）进行好氧细菌的生物过滤，再由滤材间隔底部的水泵通过管道将溢下的水打回入鱼缸。
一般用于裸缸养大型鱼时采用，此种过滤理论上免维护，但仍需要人为手工清理鱼缸底部之鱼排泄物外挂式过滤器扁盒状，自带水泵，因体积不大，水流强度也不高，不会大量占用缸中有限的空间，一般用于中小或小型鱼缸，维护间格时间较短，维护较方便流沙式过滤器比较有争议的一种缸外过滤器，本身一般无驱动马达，靠外接水箱中之沉水水泵供水，水流通过桶状滤舱使其中的专用石英砂粒翻滚以增大附着其上的消化细菌分解水中有害化学物质的能力，属纯生化是过滤器材，理论上完全免维护，但需定期。
机械过滤器主要技术参数解析工作压力：0.05MPa～0.6MPa工作温度：5℃～40℃（特殊温度可定做）单机流量：0.5m3/h～80m3/h操作方式：手动或自动控制过滤速度：5m3/h～12m3/h,最大15m3/h产品规格：Φ223～Φ3000筒体材质：304、316L、Q235衬胶或玻涂环氧。
简介机械过滤器也称为压力式过滤器．是纯水制备前期预处理、水净化系统的重要组成部分．材质有钢制衬胶或不锈钢，根据过滤介质的不同分为天然石英砂过滤器、多介质过滤器、活性炭过滤器、锰砂过滤器等，根据进水方式可分为单流式过滤器、双流式过滤器，根据实际情况可联合使用也可以单独使用。
分类及特点单流式机械过滤器的管道简单，运行平稳。
过滤流速一般为4—50m/n，运行周期一般为8小时。
双流式机械过滤器上下两端设有进水装置，中部设有出水装置。
其优点是过滤水量较大，除污能力较高，运行周期长，一般为20小时，缺点是管道系统较为复杂，运行不太稳定，冲洗换料较为困难。
工作原理机械过滤器是利用一种或几种过滤介质，在一定的压力下，使原液通过该介质，去除杂质，从而达到过滤的目的。
其内装的填料一般为：石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，用户可根据实际情况选择使用。
机械过滤器主要是利用填料来降低水中浊度，截留除去水中悬浮物、有机物、胶质颗粒、微生物、氯嗅味及部分重金属离子，使给水得到净化的水处理传统方法之一。
应用范围工作原理：机械过滤器(又名多介质过滤器、石英砂滤器)。
是一种压力式过滤器，利用过滤器内所填充的精制石英砂滤料，当进水自上而下流经滤层时，水中的悬浮物及粘胶质颗粒被去除，从而使水的浊度降低。
性能：主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。
可有效地去除水中的悬浮物，有机物、胶体、泥沙等。
适应范围：可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。
