炼油装置中几种典型泵用机械密封及系统选型分析

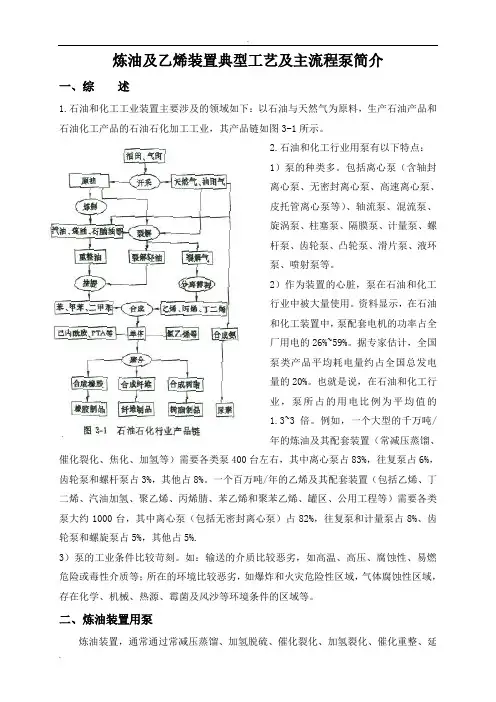

炼油及乙烯装置典型工艺及主流程泵简介一、综述1.石油和化工工业装置主要涉及的领域如下：以石油与天然气为原料，生产石油产品和石油化工产品的石油石化加工工业，其产品链如图3-1所示。

2.石油和化工行业用泵有以下特点：1）泵的种类多。

包括离心泵（含轴封离心泵、无密封离心泵、高速离心泵、皮托管离心泵等）、轴流泵、混流泵、旋涡泵、柱塞泵、隔膜泵、计量泵、螺杆泵、齿轮泵、凸轮泵、滑片泵、液环泵、喷射泵等。

2）作为装置的心脏，泵在石油和化工行业中被大量使用。

资料显示，在石油和化工装置中，泵配套电机的功率占全厂用电的26%~59%。

据专家估计，全国泵类产品平均耗电量约占全国总发电量的20%。

也就是说，在石油和化工行业，泵所占的用电比例为平均值的1.3~3倍。

例如，一个大型的千万吨/年的炼油及其配套装置（常减压蒸馏、催化裂化、焦化、加氢等）需要各类泵400台左右，其中离心泵占83%，往复泵占6%，齿轮泵和螺杆泵占3%，其他占8%。

一个百万吨/年的乙烯及其配套装置（包括乙烯、丁二烯、汽油加氢、聚乙烯、丙烯腈、苯乙烯和聚苯乙烯、罐区、公用工程等）需要各类泵大约1000台，其中离心泵（包括无密封离心泵）占82%，往复泵和计量泵占8%、齿轮泵和螺旋泵占5%，其他占5%.3）泵的工业条件比较苛刻。

如：输送的介质比较恶劣，如高温、高压、腐蚀性、易燃危险或毒性介质等；所在的环境比较恶劣，如爆炸和火灾危险性区域，气体腐蚀性区域，存在化学、机械、热源、霉菌及风沙等环境条件的区域等。

二、炼油装置用泵炼油装置，通常通过常减压蒸馏、加氢脱硫、催化裂化、加氢裂化、催化重整、延迟焦化、炼厂气加工及产品精制等装置，把原油加工成各种石油产品，如各种牌号的汽油、煤油、柴油、润滑油、溶剂油、蜡、沥青、石油焦以及生产各种石油化工基本原料。

1.炼油工艺流程简介燃料型炼油厂通过常减压蒸馏将原油中的轻质馏分汽油、煤油、柴油分出，利用催化裂化、焦化、加氢裂化将重质油转化为轻质油。

2015 年 8 月· 47 ·封背面大多出现结晶结垢，对设备造成腐蚀等现象。

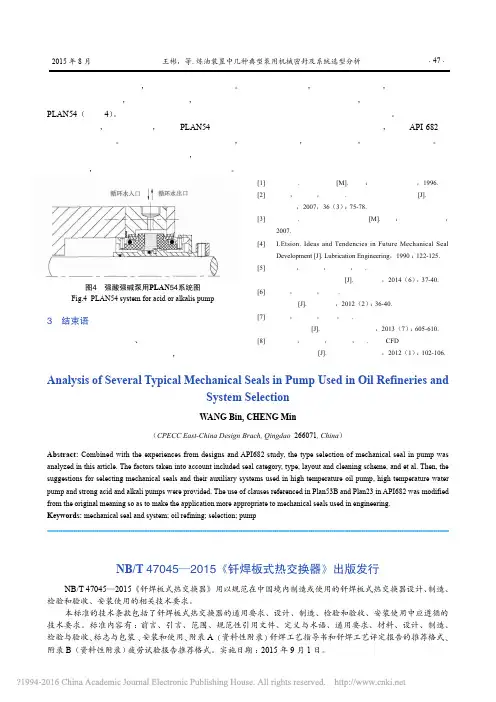

为了避免该现象发生，使现场更加清洁，可直接选用PLAN54（见图4）。

炼油装置中大多数酸泵或碱泵的入口压力较低，基本为常压，因此PLAN54的冲洗源可直接用循环水。

该方案虽然选用了双端面密封，但从经济角度考虑仅增加了一对摩擦副，没有另外增加辅助系统，既节约了投资成本又满足了现场要求。

工况错综复杂，运行参数千变万化，要想对每一台泵都选择到最合理的密封方案，需要具有较丰富的工程经验以及对标准更加深刻透彻的理解。

本文仅对几种典型泵的密封方案进行了选型分析，并对API 682做了适当改进，使之更加合理，延长机封使用寿命。

参考文献[1]顾永泉.流体动密封[M].东营：石油大学出版社，1996.[2]张巍，潘立斌，张旭东. 离心泵机械密封的选用[J]. 石油化工设备，2007，36（3）：75-78.[3]王汝美.实用机械密封技术问答[M].北京：中国石化出版社，2007.[4]I.Etsion. Ideas and Tendencies in Future Mechanical Seal Development [J]. Lubrication Engineering ，1990：122-125.[5]海乐檬，孙见君，李志宏，等.新型上游泵送机械密封端面型槽结构的参数化建模[J].流体机械，2014（6）：37-40.[6]魏龙，常新中，张鹏.高接触式机械密封端面泄漏模型的研究进展[J].流体机械，2012（2）：36-40.[7]陈侃，黄泽沛，姚进，等.不等温下螺旋槽干气密封端面压力分布计算[J].排灌机械工程学报，2013（7）：605-610.[8]俞树荣，曹兴岩，丁雪兴，等.基于CFD 螺旋槽干气密封端面流场分析[J].排灌机械工程学报，2012（1）：102-106.Analysis of Several Typical Mechanical Seals in Pump Used in Oil Refineries andSystem SelectionWANG Bin, CHENG Min（CPECC East-China Design Brach, Qingdao 266071, China ）Abstract: Combined with the experiences from designs and API682 study, the type selection of mechanical seal in pump was analyzed in this article. The factors taken into account included seal category, type, layout and cleaning scheme, and et al. Then, the suggestions for selecting mechanical seals and their auxiliary systems used in high temperature oil pump, high temperature water pump and strong acid and alkali pumps were provided. The use of clauses referenced in Plan53B and Plan23 in API682 was modified from the original meaning so as to make the application more appropriate to mechanical seals used in engineering.Keywords: mechanical seal and system; oil refining; selection; pump图4 强酸强碱泵用PLAN 54系统图Fig.4 PLAN54 system for acid or alkalis pump循环水入口循环水出口王彬，等. 炼油装置中几种典型泵用机械密封及系统选型分析3 结束语机械密封结构形式、材料及辅助系统的合理选择对泵的长周期稳定运行至关重要，炼油装置中泵的・简讯・NB/T 47045—2015《钎焊板式热交换器》用以规范在中国境内制造或使用的钎焊板式热交换器设计、制造、检验和验收、安装使用的相关技术要求。

化工泵机械密封选用及失效分析化工泵机械密封是化工系统中一种常用的密封方式，其作用是防止泵体与泵轴之间的泄漏，从而保证化工系统的工作安全和稳定运行。

选择合适的机械密封对化工泵的性能、效率、可靠性以及使用寿命都具有重要的影响。

本文将对化工泵机械密封的选用及失效进行分析。

一、机械密封的选用机械密封可分为单端机械密封、双端机械密封和无泄漏的机械密封等，其选用应根据具体的使用场合和化工介质情况进行考虑。

以下为机械密封选用的几个关键因素：1、介质特性：化工系统中介质种类繁多，有液体、气体、腐蚀性介质等多种情况，需根据介质的温度、压力、酸碱性等性质进行选择。

2、泵的工况条件：包括泵的流量、扬程、转速等参数，以及泵的工作环境，如温度、湿度等因素，应对不同的工况条件进行适当选择。

3、密封性能要求：不同应用场合对机械密封的密封性能要求不同，包括密封介质的泄漏量、耐腐蚀性、耐磨性等方面，应根据具体要求进行选择。

4、安装和维护方便程度：机械密封的安装和维护对化工设备的长期稳定运行非常重要，因此应考虑机械密封的安装和维护方便程度。

5、成本：机械密封的成本包括购买、安装和维护成本等多个方面，应根据经济性的要求进行合理选择。

机械密封在使用过程中可能出现的失效原因主要有以下几个方面：1、泄漏：机械密封泄漏是常见的故障现象，主要原因是密封面磨损、密封环老化或松动等问题。

2、磨损：机械密封的密封面、密封环等部件在长期摩擦中容易产生磨损，导致泄漏加剧和密封性能下降。

3、过热：机械密封在使用过程中，如果由于磨损、润滑不足、介质温度过高等原因导致过热，会使密封面失去锐利性，加速磨损和泄漏的产生。

4、松动：机械密封的主要部件包括密封环、弹簧等，如果由于材料、制造工艺等原因导致这些部件出现松动，会使机械密封无法正常工作，产生泄漏。

5、腐蚀：化学腐蚀是机械密封失效的主要原因之一，特别是对于使用酸碱等腐蚀性介质的机械密封来说，应选用相应的耐腐蚀材料进行制造。

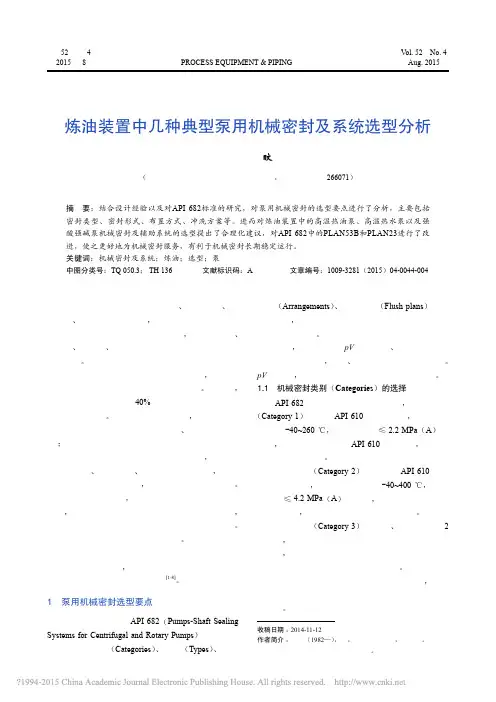

第 52 卷第 4 期2015 年 8 月化　工　设　备　与　管　道PROCESS EQUIPMENT & PIPING V ol. 52　No. 4Aug. 2015炼油装置中几种典型泵用机械密封及系统选型分析王彬，程（中国石油工程建设公司华东设计分公司，山东 青岛 266071）摘 要：结合设计经验以及对API 682标准的研究，对泵用机械密封的选型要点进行了分析，主要包括密封类型、密封形式、布置方式、冲洗方案等。

进而对炼油装置中的高温热油泵、高温热水泵以及强酸强碱泵机械密封及辅助系统的选型提出了合理化建议，对API 682中的PLAN53B 和PLAN23进行了改进，使之更好地为机械密封服务，有利于机械密封长期稳定运行。

关键词：机械密封及系统；炼油；选型；泵中图分类号：TQ 050.3； TH 136 文献标识码：A 文章编号：1009-3281（2015）04-0044-004收稿日期：2014-11-12作者简介： 王彬（1982—），男，河北保定市人，工程师。

主要从事旋转机械的设计选型工作。

由于机械密封具有密封性能好、工作可靠、泄漏量小、功率消耗少等特点，因而在国内外炼油化工生产的旋转设备中得到了广泛的应用，已经成为泵、压缩机、反应釜、搅拌器等工艺设备能否正常运转的关键部件。

随着环境保护和人类健康要求的提高，炼油装置中对泵用机械密封的要求也在不断提高。

据统计，炼油装置中机泵故障的40%以上是由于机械密封发生泄漏而引起的。

造成这一现象的原因，一是作为机泵中的动密封其本身所处的工作条件、起的作用所决定；二是许多国内设计单位以及工程公司认为机械密封及系统的选用是泵厂和密封厂的责任，往往对密封的类型、布置方式、冲洗方案了解不深，难以制定机械密封的选配方案，造成部分密封选型不当。

在密封方案的选择中，除了密封本身安全可靠的设计外，密封的工作环境对密封寿命的影响更加重要，往往是由于密封工作环境的变化导致了密封的失效。

石化装置中泵类机械密封的应用分析发布时间：2022-09-02T05:22:42.171Z 来源：《科技新时代》2022年第2月3期作者：曲辉[导读] 新时期石化生产阶段，为有效控制生产事故率曲辉37061219860526****摘要：新时期石化生产阶段，为有效控制生产事故率，提高石化生产的安全性与可靠性，则需要对石化装置的运行安全性进行不断升级。

如泵类装置进行优化时，为保证泵类装置运行的可行性，则需要合理采取机械密封技术，如回流式机械密封、组合式机械密封、非接触式机械密封等，通过对机械密封工作的不断优化，充分发挥出机械密封技术的应用价值。

本文就石化装置中泵类机械密封工作的具体开展进行分析探讨。

关键词：石化装置；泵类设备；机械密封；应用分析引言：鉴于石化企业中泵类设备运行的重要性，为避免泵类设备仪器出现流体泄漏，影响到石化生产的安全性与有效性，则需要契合工作诉求，选择合适的机械密封技术方案，提高泵类设备整体运行的安全性与可靠性，有效消除石化生产作业中的泄漏安全隐患。

一、工作开展意义石化装置运行时，需要在高温、高压、腐蚀的介质中工作，保证石化生产的有效性。

在具体装置运行时，泵类机械设备使用非常多，若泵类机械设备的轴缝隙出现介质泄漏问题，将对石化生产造成较大的安全威胁。

为有效解决该问题，则需要合理采取机械密封处理，实现对旋转轴与机体的有效密封处理，如压缩机、转盘塔、离心机、过滤机等。

为推动生态环保石化产业升级，减少环境污染与资料浪费，提高石化装置运行的整体安全系数，则需要对泵类装置，开展科学合理的机械密封处理，充分发挥出机械密封的工作价值，提高石化装置生产运行的经济性与安全性[1]。

二、机械密封的选用（一）高温作业环境在石化高温作业环境下，为保证泵类机械设备运行的安全性与可靠性，则可以采取波纹管机械密封技术，并选择不锈钢耐腐蚀的特种材料，确保泵类机械密封的有效性。

鉴于波纹管的波片属于双层结构，使得波纹管的承载力得到有效提升，有效规避了高温环境下，波纹管失去弹性的问题。

化工泵机械密封选用及失效分析化工泵机械密封是化工行业中常用的一种密封方式，广泛应用于各类化工生产设备中。

其作用是防止泵体中的介质泄漏，确保生产安全。

机械密封的选用和失效分析对于化工泵的安全运行至关重要。

一、机械密封的选用机械密封的选用需要考虑多个因素，包括介质特性、工作压力、温度、转速和密封材料等。

不同的机械密封适用于不同的介质和工况条件。

通常，液体介质可选择用弹簧单端面机械密封，气体介质选用波纹管机械密封或伸缩节式机械密封，高粘度介质需采用带引导肋的双端面机械密封。

在选择机械密封时，还要根据其安装形式进行考虑。

一般而言，化工泵的机械密封有内置式和外置式两种。

内置式机械密封结构紧凑，体积小，安装方便，但更换需要拆卸泵体。

外置式机械密封则更换维修较为方便，但需要在机械密封腔外部安装轴封、保护套和密封环等部件，造价较高。

机械密封密封不良时会导致介质泄漏，严重影响生产安全和工作效率。

化工泵机械密封失效的原因可归纳为以下几种：1.密封环磨损：机械密封工作时，传动环和被动环之间配合面不断相互摩擦，会引起密封环的磨损。

密封环磨损时，泵的进、出口处会有漏液或外溢。

2.弹簧变形：弹簧在密封中起到压紧密封环的作用。

弹簧变形可能导致压力不足或过大，影响机械密封的工作效果。

3.填料老化：填料老化会导致机械密封漏液，因此需要及时更换密封填料。

4.环境污染：介质中含有的固体颗粒、金属水垢等物质会磨损机械密封的配合面，造成密封不良。

5.轴承松动：过松或松动的轴承会引起轴承位移，泵的转子会偏移从而造成机械密封失效。

综上所述，化工泵机械密封的选用和失效分析是化工生产中不可忽视的重要环节。

正确选择和定期维护机械密封，可以提高泵的工作效率和生产安全性。

泵用机械密封型号1. 引言泵是一种常见的工业设备，用于输送液体或气体。

在泵的使用过程中，为了保证其正常运行并避免泄漏问题，常常会采用机械密封来进行密封。

机械密封是利用运动的机械密封元件之间的相对运动，来实现密封效果的一种密封方式。

本文将介绍几种常见的泵用机械密封型号。

2. 泵用机械密封型号2.1 单端面机械密封单端面机械密封是指仅在泵轴的一侧安装机械密封，另一侧则直接与泵壳相连。

这种密封结构简单、易于安装和维护，并且成本相对较低。

常见的单端面机械密封型号有：•SMC型机械密封•SMG型机械密封•SMK型机械密封2.2 双端面机械密封双端面机械密封是指在泵轴的两侧均安装机械密封。

这种密封结构相对较复杂，但密封性能更好，适用于要求较高的工况。

常见的双端面机械密封型号有：•DMC型机械密封•DMG型机械密封•DMK型机械密封2.3 真空密封在某些特殊的工况中，泵需要进行真空密封。

真空密封是指在泵的进出口处设置特殊的密封结构，以实现对泵内真空程度的控制。

常见的真空密封型号有：•VMC型机械密封•VMG型机械密封•VMK型机械密封3. 常见机械密封材料机械密封的密封效果与材料的选择密切相关。

常见的机械密封材料有：•硅碳化材料•硬质合金材料•聚四氟乙烯材料4. 维护与安装为了保证机械密封的正常工作，需要定期进行维护和安装。

具体操作包括：•清洁机械密封及其周围环境•检查密封面是否损坏或有磨损•检查密封间隙是否合适•根据使用情况进行必要的润滑和更换密封材料5. 结论泵用机械密封是保证泵正常运行的重要组成部分。

本文介绍了几种常见的泵用机械密封型号，以及常见的机械密封材料和维护与安装方法。

根据实际工作需求，选择合适的机械密封型号和材料，定期进行维护和保养，可以确保泵的正常运行和延长使用寿命。

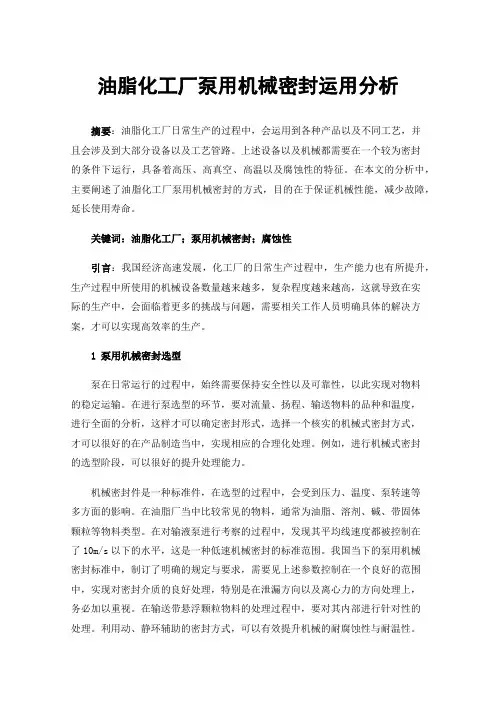

油脂化工厂泵用机械密封运用分析摘要：油脂化工厂日常生产的过程中，会运用到各种产品以及不同工艺，并且会涉及到大部分设备以及工艺管路。
