2024版matlab教程(全)资料ppt课件
进行通信系统的建模、仿真和分析。
谢谢聆听
B
C
变量与赋值
在MATLAB中，变量不需要事先声明，可以 直接赋值。变量名以字母开头，可以包含字 母、数字和下划线。
常用函数
MATLAB提供了丰富的内置函数，如sin、 cos、tan等三角函数，以及abs、sqrt等数 学函数。用户可以通过help命令查看函数的
D
使用方法。
02 矩阵运算与数组操作
错误处理
阐述try-catch错误处理机制的语法、 执行流程及应用实例。
04
函数定义与调用
函数概述
阐述函数的概念、作用及分类，包括内置函数和 自定义函数。
函数调用
深入剖析函数的调用方法，包括直接调用、间接 调用及参数传递等技巧。
ABCD
函数定义
详细讲解自定义函数的定义方法，包括函数名、 输入参数、输出参数及函数体等要素。
拟合方法
利用已知数据点构造近似函数，如最小二乘法、多项 式拟合、非线性拟合等。
插值与拟合的比较
插值函数经过所有数据点，而拟合函数则追求整体上 的近似。
数值积分与微分
01
数值积分方法
利用数值技术计算定积分的近似 值，如矩形法、梯形法、辛普森 法等。
02
数值微分方法
通过数值技术求解函数的导数或 微分，如差分法、中心差分法、 五点差分法等。
02
01
矩阵运算
加法与减法
对应元素相加或相减，要求矩阵 大小相同
乘法
使用`*`或`mtimes`函数进行矩阵 乘法，要求内维数相同
点乘与点除
使用`.*`、`./`进行对应元素相乘或 相除，要求矩阵大小相同
特征值与特征向量
MATLAB GUI设计入门与实战PPT
元胞数组应用较广泛，特别是样本数较多，且样本与样本之间是独立存在的，此时采用元 胞数组来保存数据显得很有必要。具体的元胞数组表示用“{}”来表示。
% Designed by Yu Shengwei From SWJTU University % 2014年12月29日 clc,clear,close all % 清理命令区、清理工作区、关闭显示图形 warning off % 消除警告 feature jit off % 加速代码运行 % 元胞数组 ysw{1} = [1,2]; ysw{2} = [3,2]; ysw{3} = [1,4]; celldisp(ysw) % 显示元胞数组

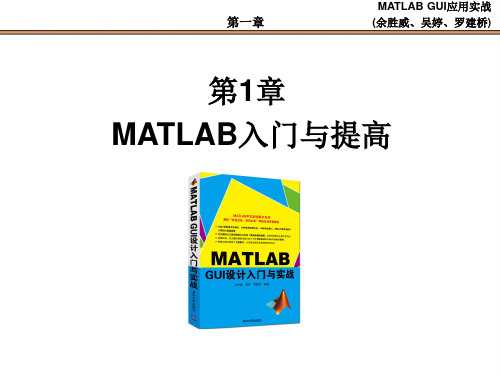

第一章 1.8 非线性方程组求解
MATLAB GUI应用实战
clc,clear,close all % 清理命令区、清理工作区、关闭显示图形 warning off % 消除警告 feature jit off % 加速代码运行 format short tic % 运算计时 [x,fval,exitflag,output]=fminbnd('(4*x^3+2*cos(x)+3*x*log(x))/(2*exp(x))',0,1) toc % 计时结束' x= 0.3719 fval = 0.3328 exitflag = 1 output = iterations: 8 funcCount: 9 algorithm: 'golden section search, parabolic inte...' message: '优化已终止: 当前的 x 满足使用 1.000000e-04 的 OPT...' 时间已过 0.198718 秒。
4
MATLAB GUI设计入门与实战PPT课件：第10章 GUI经典案例分析与应用
第十章
YCrCb彩色模型是一种彩色传输模型，主要用于彩色电视信号传输标准方面，被广泛的 应用在电视的色彩显示等领域中。这是由于YCrCb彩色空间模型具有如下的优点：
（1）YCrCb色彩格式具有与人类视觉感知过程相类似的构成原理。 （2）YCrCb色彩格式被广泛地应用在电视显示等领域中，也是许多视频压缩编码，如 MPEG和JPEG等标准中普遍采用的颜色表示格式。 （3）YCrCb色彩格式具有与HSV等其他一些色彩格式相类似的将色彩中的亮度分量分 离出来的优点。 （4）相比HSV等其他一些色彩格式，YCrCb色彩格式的计算过程和空间坐标表示形式 比较简单。 （5）实验结果表明在YCrCb色彩空间中的肤色聚类特性比较好。
第十章
第10章 GUI经典案例分析与应用
第十章
本章主要围绕GUI案例设计应用展开，具体包括数据概率密度函数统计软件设计、 曲线线型及颜色更改软件设计、数据拟合GUI设计、倒立摆系统GUI设计、图像颜色空 间转换GUI设计、图像灰度处理GUI设计、图像滤波去噪GUI设计、图像边缘检测GUI设 计、彩色图像分割GUI设计、医学图像分割GUI设计、粒子群算法模型求解设计、遗传 算法模型求解GUI设计、蚁群算法TSP动态GUI设计、Pareto多目标求解GUI设计等。
RGB彩色空间是一个立方体状彩色空间，如图10-77所示。 由于彩色图像是多光谱图像的一种特殊情况，对应于人类视觉的三基色即红、绿、 蓝三个波段，是对人眼的光谱量化性质的近似，因此利用R、G、B三基色这三个分量来 表征颜色是很自然的一种格式，而且多数的图像采集设备都是以CCD技术为核心，直接 感知色彩的R、G、B三个分量，这也使得三基色模型成为图像成像、显示、打印等设备 的基础，具有十分重要的作用。RGB颜色模型主要应用于CRT监视器和图形刷新设备中 。
MATLAB_GUI程序设计ppt课件
2
本章主要内容
6.1 GUI设计工具Guide简介 6.1.1 GUIDE的启动 6.1.2 GUI界面的创建 6.2 GUI程序设计示例 6.2.1“Hello World”程序的设计 6.2.2 一个实用的GUI设计示例――控制系
统典型环节的演示程序
3
6.1 GUI设计工具Guide简介
MATLAB 与控制系统仿真实践

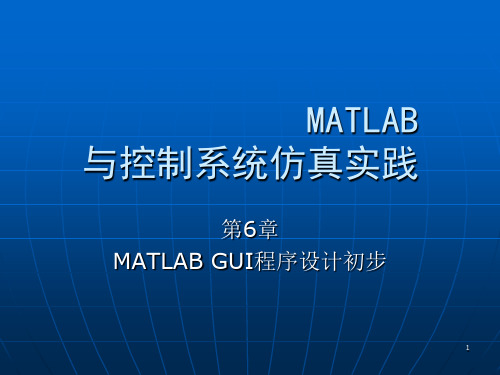

第6章 MATLAB GUI程序设计初步
1
引言
MATLAB的GUI程序设计可以用两种方式 实现，一种是借助GUI开发工具GUIDE， 一种是利用m文件代码构建界面。采用 GUIDE进行设计的方法所见即所得，直观 方便，很容易上手。
本章主要介绍利用GUIDE方法进行设计的 步骤。有兴趣的用户可以进一步了解学习 全部利用m文件代码构建界面及执行程序 的方法。
根据需要为其添加语句。程序将句柄集handles 的helloStr（即文本控件）“String”属性设置为 “Hello World”，即完成了设计要求。
20
6.2.1“Hello World”程序的设计
——2. “Hello World”程序的设计
下面这段程序的意思是当点击按钮时，即由程序 设置文本控件的“String”属性值为“Hello World”。
(GUI Builder)； 4. MATLAB File 菜单中选New > GUI。
6
6.1.1 GUIDE的启动
以上面任一种方式打开GUIDE后，即下图的启动 界面。
7
GUIDE启动界面
6.1.2 GUI界面的创建
用户创建新的GUI，也可打开已有的GUI。创建界面时还 可在模板基础上进行，在选择GUI模板时，启动界面右侧 提供了预览。
本章主要内容
6.1 GUI设计工具Guide简介 6.1.1 GUIDE的启动 6.1.2 GUI界面的创建 6.2 GUI程序设计示例 6.2.1“Hello World”程序的设计 6.2.2 一个实用的GUI设计示例――控制系
统典型环节的演示程序
3
6.1 GUI设计工具Guide简介
MATLAB 与控制系统仿真实践
第6章 MATLAB GUI程序设计初步
1
引言
MATLAB的GUI程序设计可以用两种方式 实现，一种是借助GUI开发工具GUIDE， 一种是利用m文件代码构建界面。采用 GUIDE进行设计的方法所见即所得，直观 方便，很容易上手。
本章主要介绍利用GUIDE方法进行设计的 步骤。有兴趣的用户可以进一步了解学习 全部利用m文件代码构建界面及执行程序 的方法。
根据需要为其添加语句。程序将句柄集handles 的helloStr（即文本控件）“String”属性设置为 “Hello World”，即完成了设计要求。
20
6.2.1“Hello World”程序的设计
——2. “Hello World”程序的设计
下面这段程序的意思是当点击按钮时，即由程序 设置文本控件的“String”属性值为“Hello World”。
(GUI Builder)； 4. MATLAB File 菜单中选New > GUI。
6
6.1.1 GUIDE的启动
以上面任一种方式打开GUIDE后，即下图的启动 界面。
7
GUIDE启动界面
6.1.2 GUI界面的创建
用户创建新的GUI，也可打开已有的GUI。创建界面时还 可在模板基础上进行，在选择GUI模板时，启动界面右侧 提供了预览。
