最新金属材料的耐腐蚀性能表整理

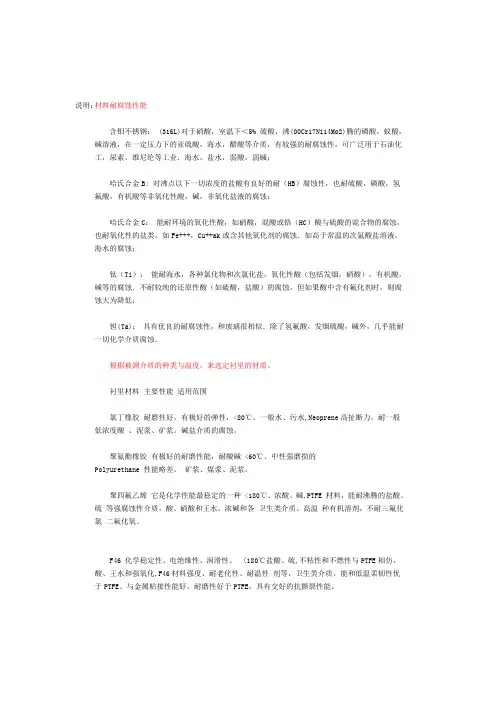

说明：材料耐腐蚀性能含钼不锈钢： (316L)对于硝酸，室温下＜5% 硫酸，沸(00Cr17Ni14Mo2)腾的磷酸，蚁酸，碱溶液，在一定压力下的亚硫酸，海水，醋酸等介质，有较强的耐腐蚀性，可广泛用于石油化工，尿素，维尼纶等工业．海水，盐水，弱酸，弱碱；哈氏合金B: 对沸点以下一切浓度的盐酸有良好的耐（HB）腐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸，碱，非氧化盐液的腐蚀；哈氏合金C：能耐环境的氧化性酸，如硝酸，混酸或铬（HC）酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，Cu++ak或含其他氧化剂的腐蚀．如高于常温的次氩酸盐溶液，海水的腐蚀；钛（Ti）：能耐海水，各种氯化物和次氯化盐，氧化性酸（包括发烟，硝酸），有机酸，碱等的腐蚀．不耐较纯的还原性酸（如硫酸，盐酸）的腐蚀，但如果酸中含有氟化剂时，则腐蚀大为降低；钽(Ta)：具有优良的耐腐蚀性，和玻璃很相似．除了氢氟酸，发烟硫酸，碱外，几乎能耐一切化学介质腐蚀．根据被测介质的种类与温度，来选定衬里的材质。

衬里材料主要性能适用范围氯丁橡胶耐磨性好，有极好的弹性，<80℃、一般水、污水,Neoprene高扯断力，耐一般低浓度酸、泥浆、矿浆。

碱盐介质的腐蚀。

聚氨酯橡胶有极好的耐磨性能，耐酸碱 <60℃、中性强磨损的Polyurethane 性能略差。

矿浆、煤浆、泥浆。

聚四氟乙烯它是化学性能最稳定的一种 <180℃、浓酸、碱,PTFE 材料，能耐沸腾的盐酸、硫等强腐蚀性介质，酸、硝酸和王水，浓碱和各卫生类介质、高温种有机溶剂，不耐三氟化氯二氟化氧。

F46 化学稳定性、电绝缘性、润滑性、〈180℃盐酸、硫,不粘性和不燃性与PTFE相仿，酸、王水和强氧化,F46材料强度、耐老化性、耐温性剂等，卫生类介质。

能和低温柔韧性优于PTFE。

与金属粘接性能好，耐磨性好于PTFE，具有交好的抗撕裂性能。

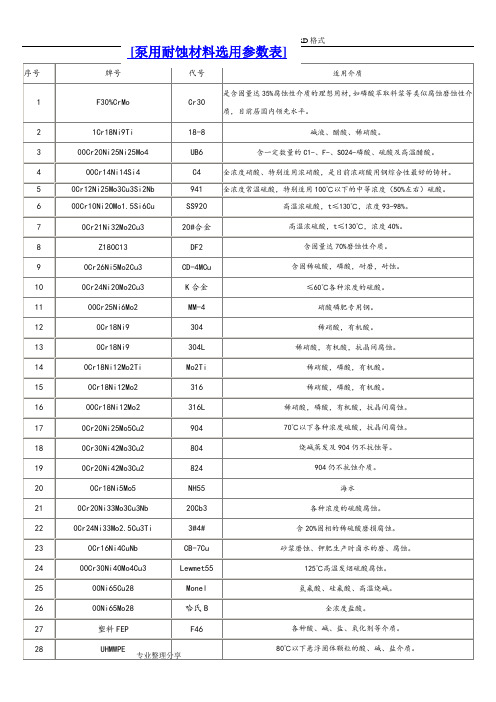

附录1.金属材料的耐腐蚀性能表1-1 常用合金纯金属的耐腐蚀性能注：为了改善纯金属的机械性能，在冶炼过程中，根据需要加入微量的其它金属。

金属材料耐腐蚀性能一览表
说明：1、本表中所列浓度及温度是指该介质耐该种腐蚀可承受的最高浓度及最高温度；本资料摘自《化工机械基础》下册P21页
2、任→指任意浓度，沸→指沸点温度，饱→指饱和浓度，稀→指稀溶液；
3、（）→指尚耐腐蚀，腐蚀速度为0.1—1mm/年，无括号指耐腐蚀，腐蚀速度小于0.1mm/年；
4、×表示不宜采用，空白表示暂无相关资料。

本表摘自《HG20515-92仪表隔离和吹洗设计规定》，所列非液态介质及个别介质的电导率不适用于电磁流量计。

本表摘自《仪表常用数据手册》（ISBN7-5025-2150-X/TP·103），所列非液态介质及个别介质的电导率不适用于电磁流量计。

注：A-良好；AB-适宜，腐蚀速率小于0.8mm/a；B-尚可，腐蚀速率小于1.6mm/a；C-不耐腐蚀
超高分子量聚乙烯（UHMWPE）耐腐蚀性能表
注：1、符号说明：“√”优良，“0”为可用，有轻微腐蚀，“×”为不适用。

表中温度为试验温度，不是指实际使用温度。

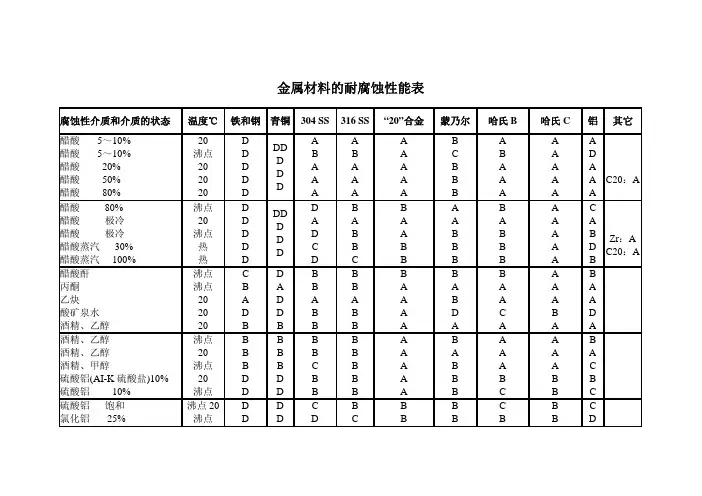

金属材料的耐腐蚀性能表腐蚀性介质和介质的状态温度℃铁和钢青铜304 SS 316 SS“20”合金蒙乃尔哈氏B 哈氏C 铝其它醋酸5～10% 醋酸 5～10% 醋酸20% 醋酸 50% 醋酸 80%20沸点202020DDDDDDDDDDABAAAABAAAAAAAABCBBBABAAAAAAAAADAAAC20：A醋酸80%醋酸极冷醋酸极冷醋酸蒸汽 30% 醋酸蒸汽100% 沸点20沸点热热DDDDDDDDDDDADCDBABBCBAABBAABBBBABBBAAAAACABDBZr：AC20：A醋酸酐丙酮乙炔酸矿泉水酒精、乙醇沸点沸点202020CBADBDADDBBBABBBBABBBAAAABABDABAACAAAABABAADA酒精、乙醇酒精、乙醇酒精、甲醇硫酸铝(AI-K硫酸盐)10% 硫酸铝10% 沸点20沸点20沸点BBBDDBBBDDBBCBBBBBBBAAAAABABBBAAABCAAABBBACBC硫酸铝饱和氯化铝25% 沸点20沸点DDDDCDBCBBBBCBBBCD氯化铝25% 氟化铝5% 硫化铝全2020DDDDDDDDBDCBBCACABBBBCBADDBC20：BZr：A硫化铝全胺氨全浓缩氨气碳化铵沸点2020热20DABCBDBDDCCAADBBAADBAAABABACDBCABBBABBCBBDA氯化氨10% 氯化氨 10% 氯化氨25% 氢氧化氨氢氧化氨浓缩20沸点沸点20热CDDDDDDDBCBCDAABBCAAAABAABBBCDBBBAABCCAADDDBBC20：AC20：A硝酸铵硝酸铵饱和过磷酸铵50% 单磷酸铵二磷酸铵20沸点202020DDDCDADDBBBBAABBBAAAAAAACDDBBDBDAAABAAABCDDC三磷酸铵硫酸铵5% 硫酸铵10% 硫酸铵饱和醋酸戊酯浓缩2020沸点沸点20DDDDCBACCABCDDBABCCBABBBABABBBABDDAABBBABCDDBC20：BC20：B戊醇浓缩苯胺3% 2020BBCAABABAABBABABDBCu: B苯胺浓缩氢氯苯胺三氯化锑202020D ADDDCDC BBBBB BD氯化钡溶液硫酸钡硫酸钡浓缩啤酒苯热2020热DBDBBDDAADBCABCBBABBBBAABBBABBBABCCABDBBBB苯甲酸漂白粉血（肉糜）硼砂5% 硼酸5% 20202020热BDBDBDCBBDBABBBAABBBAAABCABADAAAAAAAABDDBD金属材料的耐腐蚀性能表分类介质名称浓度(%)温度碳钢316钢哈氏C蒙耐尔钽镍钛分类介质名称浓度(%)温度碳钢316钢哈氏C蒙耐尔钽镍钛5RTBP○○○○○●●○○氢氟酸548RTRT○○○○○○● ○○10RTBP○○○○○●●○○醋酸100RTBP○○●●●●●●●●●●20RTBP○○○○○●●○○○甲酸50RTBP○○○○●●●●盐酸35RTBP○○○○○●●○○○○草酸10RTBP○○○● ● ○○○○5RTBP●○● ●●●○○○○有机盐柠檬酸50RTBP○○●●●●●●●10RTBP○○●○●●●○○○○20RTBP●●●● ● ●●●60RTBP○ ○ ●○●●●○○○○苛性钠40RTBP●●●● ○○●●80RTBP○○○●○○●○○○○碱苛性钾50BP●●●●○硫酸95RTBP○●○●○○●○○○○○氯化铁30RTBP○○○○○○●●○ ●●10RTBP○ ●●○○●●○○●●氯化钠20°饱和RTBP●○● ●●●●●●30RTBP○ ●●○○○●●○○●○氯化铵25RTBP○●●● ●●68RTBP○ ● ●○●●○○●●氯化钙25RTBP●●●●●● ●●硝酸发烟RT●○○盐氯化镁42RTBP●●●●●●●●30RTBP○○● ●●○○●●○○硫酸铵20°饱和RTBP● ● ● ●●● ●50RTBP○○● ●●○○●●○○硫化钠10RTBP●●●●●●●●70RTBP○○●○● ○○●●○○硫化物硫酸钠50RTBP● ●●磷酸85RTBP○○●○●○○○●●○○硝酸铵10RTBP●●●●●○ ●●无机盐35%HCL+ RT●硝酸盐销酸全部RT●0.5%HNO3 钾BP ● 90%HSO4+ 10%HNO3 RT ●干RT ● ● ● ● ○70%HSO4+ 30%HNO3 RT ●氯气湿RT○ ● ●50%HSO4+ 50%HNO3 RT ●氯水饱和RT○●铬水 20RT BP●●●○○二氧化硫湿RT BP ● ●王水 HCL3 HNO 31 RT BP○ ○ ● ○●●腐蚀气体硫化氢湿RT●● ○ ●注：标记：●耐蚀性能很好 耐蚀性能一般 ○耐蚀性能差 符号：RT 室温 BP 沸点金属材料的耐腐蚀性能表材料牌号介质SteelC.I.D.I. Brz316SS20合金CD4MCu Mon Ni H-B H-C Ti Zi乙醛，70℉ B A A A A A A A A A 醋酸，70℉× A A A A B B A A A A 醋酸，<50%，沸点× B A A B B B C A A A 醋酸，<50%，沸点×× B A C B B × A A A 丙酮，沸点 A A A A A A A A A A A 三氯化铝，<10%，70℉× B C B C B C A B A 三氯化铝，>10%，70℉×× C B C C × A B A 三氯化铝，<10%，沸点××× C ××× A ×A 三氯化铝，>10%，沸点××××××× A ××A 硫酸铝，70℉× B A A A B B B B A A 硫酸铝，<10%，沸点× B B A B ×× A A A A 硫酸铝，>10%，沸点× C C B C ×× B B C B 氯化铵，70℉×× B B B B B A A A 氯化铵，<10%，沸点×× B B C B B B A A A 氯化铵，>10%，沸点××× C × C C C C C 氟硅酸铵，70℉×× C B C ×× C ××硫酸铵，<40%，沸点×× B B C B B × B A A 砷酸225℉×× C B C ××氯化钡，<30%，70℉× B C B C B B B B B B 氯化钡，<5%，沸点× B C B C B B B B A A 氯化钡，>5%，沸点× C × C × C C C C C C 氢氧化钡，70℉ B × A A A B A B B A A 硝酸钡，沸点 C × B B B B B B B 硫酸钡，70℉ C × B B B ×× A A 苯(甲)酸× C B B B B B A A A A 硼酸，沸点× C B B B C C A A B B 三氯化硼，70℉(干) B B B B B B B B B三氟化硼，70℉，10%(干) B B B A B A A A 盐水，70℉××××× BB 溴(干)，70℉××××××C B B ××溴(湿)，70℉×××××× C B ××硫酸氢钙，70℉×× B B B ×× B A A 硫酸氢钙，沸点×× C B C ×× C A A 氯化钙，70℉ B C B B B B B A A A A 氯化钙，<5%，沸点 C C B B B A A A A A A 氯化钙，>5%，沸点× C C B C C C A A B B 氢氧化钙，70℉ B B B B B B B A A 氢氧化钙，<30%，沸点 C B B B B B B A A 氢氧化钙，>30%，沸点×× C C C C C B A 氯酸钙，<2%，70℉××× C ××× A A A 氯酸钙，>2%，70℉××× C ××× B A B 苯酚，70℉ C B A A A A A A A A A 二硫化碳，70℉ B B A A A B B A 碳酸，70℉ B C A A A C B A A A A 四氯化碳，100%，沸点 B B A A A A A B B A A氯酸，70℉ × ×× B C × × × C次氯酸，70℉C C B B B A A A 氯乙酸，70℉ × × ×A B 氯磺酸，70℉ × ×× C `× × × A A B ×铬酸，<30% × × C B C × ×B A A 柠檬酸 ×C A A A C C A A A A 硝酸铜，75℉ C × B B B × × × ×B硫酸铜，沸点 × C C C C × ×A A A 甲苯基酸 ×C B B B C C B B 氯化铜 × C × × × C × C B ×氰醇，70℉C B B B 二氯乙烷C B B B B C B B B A B 二甘醇，70℉A B A A A B B B B A A 二硝基氯苯，70℉(干)C B A A A A A A A A A 乙醇胺，70℉ B × B B B C × A A 乙醚，70℉B B B A A B B B B A A 乙醇，沸点A A A A A A A A A A A 氯乙烷，70℉A B B B B B B B B A A 乙硫醇，70℉C B B A B B B B B A A 硫酸乙酯，70℉ C × B A B B B 二氯乙醇，70℉C B B A B B 二氯乙烯，70℉C B B B B B B B B A A 乙二醇，70℉C B B B B B B B C A A 环氧乙烷，70℉B B B B B B B A A A AC ×B B B B B A A A A 三氯化铁，<5%，70℉ × ×× × × × × × A A B 三氯化铁，>5%，70℉ × ×× × × × × × B B ×硝酸铁，70℉ × ×B × B × ×B 硫酸铁，70℉ × ×C B C C C B B B 硫酸亚铁，70℉ ×C C B C C C B B A A 甲醛，沸点B B A A A B B B B A A 甲酸，212℉ ×C ×A B C C A A C A 氟立昂，70℉A A A A A A A A A A A 盐酸，<1%，70℉ × ×C B C B B B A B A 盐酸，1%~20%，70℉ × ×× × × × × B C ×A 盐酸，>20%，70℉ × ×× × × ×BC ×B 盐酸，<0.5%，175℉ × ×C C C × × A C ×A 盐酸，0.5%~2%，175℉ × ×× × × ×BC ×A 氢氰酸，70℉ × ×C B C C C C C 双氧水，<30%，<150℉ C ×B B B B B B B A A 氢氟酸，<20%，70℉ × B × BC C C C B ××氢氟酸，>20%，50℉ × C × C ×C C C B ××氢氟酸，沸点 × ×× × × C × C ××氟硅酸，70℉ ×C B C B 乳酸，<50%，70℉ ×B A A A ×C B B A A 乳酸，>50%，70℉ ×B B B BC C B B A A 乳酸，<5%，沸点 × × C B C × × B B AA 石灰乳，70℉B B B B A B B B B B B 氯化镁，70℉C C B A B C C A A A A 氯化镁，<5%，沸点 ×C C B C C C A A A A氯化镁，>5%，沸点× C × C × C C B B B B 氢氧化镁，70℉ B A B B A B A B B A 硫酸镁 C C B A B B B C C B B 马来酸 C C B B B C C B B A硫醇 A × A A A ××氯化银，<2%，70℉×××××× C B A A 硝酸银，70℉ C × B B B C C甲醇，70℉ A A A A A A A A A A A 萘磺酸，70℉× C B B B C C B B环烷酸，沸点 C C B B B C C B B氯化镍，70℉×× C B C C × A B B 硫酸镍× C B B B C C B A硝酸×× B B B ×× B B 硝基苯，70℉ A C A A A B B B B A 硝基甲烷，70℉ A A A A A A A A A A A 硝基丙烷，70℉ A A A A A A A A A A A 亚硝酸，70℉××× C ×××氧化亚氮，70℉ C C C C C ×× C 油酸 C C B B B C C C C C C 发烟硫酸，70℉ B × B B B ×× B B B 草酸× C C B C C C B B ×A 棕榈酸 B B B A B B B 光气，70℉ C C B B B C C B B 磷酸，<10%，70℉× C A A A C C A A A A 磷酸，>10%~70%，70℉× C A A A C C B C B B 磷酸，<20%，175℉× C B B B C C A A C B 磷酸，>20%，175℉<85%× C C B C C C B C C C 磷酸，<10%，沸点，<85% × C × C C C C C C C C 酞酸，70℉ C B B A B B B B B A A 酞酐，70℉ B C A A A A A A A苦味酸，70℉×× C B C C × B 碳酸钾 B B A A A B B B B A A 氯酸钾 B C A A A C C B A A 氯化钾，70℉ C C B A B B B B B A A 氰化钾，70℉ B × B B B C C B B 重铬酸钾 B B A A A B B B A A 赤血盐 C B B B B B B B B A A 亚赤血盐，70℉× B B B B B B B B B 氢氧化钾，70℉ C C B A B A A B C B A 次氯酸钾× C C B C ×× B A 碘化钾，70℉ C B B B B B B B B A A 锰酸钾 B B B B B C B B磷酸钾 C C B B B B B 海水，70℉ C B B A B A A A A A A 硫酸氢钠，70℉× C C B C C C B B B A 溴化钠，70℉ B C B B B B B B B 碳酸钠 B B B A B B B B B A A 氯化钠，70℉ C B B B B A A B B A A 氰化钠 B × B B B ×× B 重铬酸钠 B × B B B B乙醇钠 B A A A A A A氟化钠 C C B B B B B C C B B 氢氧化钠，70℉ B B B A B A A A A A A 次氯酸钠×× C C C ×× B A B 乳酸钠，70℉ B C C C C C C C 氯化锡，<5%，70℉× C × C × C C B B A A 氯化锡，>5%，70℉××××××× B C B B 熔融硫磺，175℉× C B B B C C B A 二氧化硫，70℉ B × A A A C C C A A 硫酸，<2%，70℉ C C B B B C C B C 硫酸，2%~40%，70℉× C B A B C C A A B A× C C B C C C A A ×A 硫酸，40%~90%，70℉××× B ××× A A ×C 硫酸，93%~98%，70℉ B × B B B ×× B B ×C 硫酸，<10%，175℉× C × B ××× A C ×B 硫酸，10%~60%及80%，175℉××× B ××× B C ×C 硫酸，60%~80%，175℉××××××× B C ×C 硫酸，<3/4%，沸点×× C B C ×× B B ×B 硫酸，3/4%~40%，沸点××× C ××× B C ×B 硫酸，40%~65%及>85%，沸点×××××××××××硫酸，65%~85%，沸点×××××××××××亚硫酸，70℉× C C B C ×× B B A B 四氯化钛，70℉ C C B C C C二氯乙烯，沸点 B C B B B B B B B A A 尿素，70℉ C C B B B C C C C B B醋酸乙烯酯 B B B B B B 氯乙烯 B C B B B C C C B A水，沸点 B A A A A A A A A A A氯化锌 C C B A B B B B A A氰化锌× B B B B B B B B B B硫酸锌× C A A A C C C C A 注：1.表中材料代号含义如下：C．I．――铸铁。

说明：材料耐腐蚀性能含钼不锈钢： (316L)对于硝酸，室温下＜5% 硫酸，沸(00Cr17Ni14Mo2)腾的磷酸，蚁酸，碱溶液，在一定压力下的亚硫酸，海水，醋酸等介质，有较强的耐腐蚀性，可广泛用于石油化工，尿素，维尼纶等工业．海水，盐水，弱酸，弱碱；哈氏合金B: 对沸点以下一切浓度的盐酸有良好的耐（HB）腐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸，碱，非氧化盐液的腐蚀；哈氏合金C：能耐环境的氧化性酸，如硝酸，混酸或铬（HC）酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，Cu++ak或含其他氧化剂的腐蚀．如高于常温的次氩酸盐溶液，海水的腐蚀；钛（Ti）：能耐海水，各种氯化物和次氯化盐，氧化性酸（包括发烟，硝酸），有机酸，碱等的腐蚀．不耐较纯的还原性酸（如硫酸，盐酸）的腐蚀，但如果酸中含有氟化剂时，则腐蚀大为降低；钽(Ta)：具有优良的耐腐蚀性，和玻璃很相似．除了氢氟酸，发烟硫酸，碱外，几乎能耐一切化学介质腐蚀．根据被测介质的种类与温度，来选定衬里的材质。

衬里材料主要性能适用范围氯丁橡胶耐磨性好，有极好的弹性，<80℃、一般水、污水,Neoprene高扯断力，耐一般低浓度酸、泥浆、矿浆。

碱盐介质的腐蚀。

聚氨酯橡胶有极好的耐磨性能，耐酸碱 <60℃、中性强磨损的Polyurethane 性能略差。

矿浆、煤浆、泥浆。

聚四氟乙烯它是化学性能最稳定的一种 <180℃、浓酸、碱,PTFE 材料，能耐沸腾的盐酸、硫等强腐蚀性介质，酸、硝酸和王水，浓碱和各卫生类介质、高温种有机溶剂，不耐三氟化氯二氟化氧。

F46 化学稳定性、电绝缘性、润滑性、〈180℃盐酸、硫,不粘性和不燃性与PTFE相仿，酸、王水和强氧化,F46材料强度、耐老化性、耐温性剂等，卫生类介质。

能和低温柔韧性优于PTFE。

与金属粘接性能好，耐磨性好于PTFE，具有交好的抗撕裂性能。

附录1.金属材料的耐腐蚀性能表1-1 常用合金纯金属的耐腐蚀性能注：为了改善纯金属的机械性能，在冶炼过程中，根据需要加入微量的其它金属。

金属材料耐腐蚀性能一览表
说明：1、本表中所列浓度及温度是指该介质耐该种腐蚀可承受的最高浓度及最高温度；本资料摘自《化工机械基础》下册P21页
2、任→指任意浓度，沸→指沸点温度，饱→指饱和浓度，稀→指稀溶液；
3、（）→指尚耐腐蚀，腐蚀速度为0.1—1mm/年，无括号指耐腐蚀，腐蚀速度小于0.1mm/年；
4、×表示不宜采用，空白表示暂无相关资料。

-92仪表隔离和吹洗设计规定》，所列非液态介质及个别介质的电导率不适用于电磁流量计。

数据手册》（ISBN7-5025-2150-X/TP·103），所列非液态介质及个别介质的电导率不适用于电磁流量计。

腐蚀速率小于0.8mm/a；B-尚可，腐蚀速率小于1.6mm/a；C-不耐腐蚀
超高分子量聚乙烯（UHMWPE）耐腐蚀性能表
注：1、符号说明：“√”优良，“0”为可用，有轻微腐蚀，“×”为不适用。

表中温度为试验温度，不是指实际使用温度。

说明：材料耐腐蚀性能含钼不锈钢： (316L)对于硝酸，室温下＜5% 硫酸，沸(00Cr17Ni14Mo2)腾的磷酸，蚁酸，碱溶液，在一定压力下的亚硫酸，海水，醋酸等介质，有较强的耐腐蚀性，可广泛用于石油化工，尿素，维尼纶等工业．海水，盐水，弱酸，弱碱；哈氏合金B: 对沸点以下一切浓度的盐酸有良好的耐（HB）腐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸，碱，非氧化盐液的腐蚀；哈氏合金C：能耐环境的氧化性酸，如硝酸，混酸或铬（HC）酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，Cu++ak或含其他氧化剂的腐蚀．如高于常温的次氩酸盐溶液，海水的腐蚀；钛（Ti）：能耐海水，各种氯化物和次氯化盐，氧化性酸（包括发烟，硝酸），有机酸，碱等的腐蚀．不耐较纯的还原性酸（如硫酸，盐酸）的腐蚀，但如果酸中含有氟化剂时，则腐蚀大为降低；钽(Ta)：具有优良的耐腐蚀性，和玻璃很相似．除了氢氟酸，发烟硫酸，碱外，几乎能耐一切化学介质腐蚀．根据被测介质的种类与温度，来选定衬里的材质。

衬里材料主要性能适用范围氯丁橡胶耐磨性好，有极好的弹性，<80℃、一般水、污水,Neoprene高扯断力，耐一般低浓度酸、泥浆、矿浆。

碱盐介质的腐蚀。

聚氨酯橡胶有极好的耐磨性能，耐酸碱 <60℃、中性强磨损的Polyurethane 性能略差。

矿浆、煤浆、泥浆。

聚四氟乙烯它是化学性能最稳定的一种 <180℃、浓酸、碱,PTFE 材料，能耐沸腾的盐酸、硫等强腐蚀性介质，酸、硝酸和王水，浓碱和各卫生类介质、高温种有机溶剂，不耐三氟化氯二氟化氧。

F46 化学稳定性、电绝缘性、润滑性、〈180℃盐酸、硫,不粘性和不燃性与PTFE相仿，酸、王水和强氧化,F46材料强度、耐老化性、耐温性剂等，卫生类介质。

能和低温柔韧性优于PTFE。

与金属粘接性能好，耐磨性好于PTFE，具有交好的抗撕裂性能。

附录1.金属材料的耐腐蚀性能表1-1 常用合金纯金属的耐腐蚀性能注：为了改善纯金属的机械性能，在冶炼过程中，根据需要加入微量的其它金属。

耐腐蚀性能的评价据《金属防腐蚀手册》（中国腐蚀与防护学会）对金属材料耐腐蚀性规定见表1-1-5（4）晶间腐蚀：在特定介质中，局部地沿着结晶粒子边界向深度方向腐蚀的形式称晶间腐蚀。

这种腐蚀，外面看不出腐蚀迹象，严重的晶间腐蚀可以穿过整个机体厚度。

产生晶间腐蚀的原因是当奥氏体不锈钢在500～700℃时，由于沿晶粒边界析出碳化铬Cr23C6功FeCr化合物——称0相，使晶界周围贫铬（阴极）——贫铬区（阳级）电池，使晶界贫铬区产生腐蚀。

由上述可看出产生晶间腐蚀是有条件的。

晶间腐蚀其内因是必须有碳化铬或0相沿晶界析出使晶界贫格，其外因是必须有腐蚀贫铬区的介质。

水和一些中性溶液并不腐蚀贫铬区，所以即使存在贫铬区也不会产生晶间腐蚀。

如果晶界不贫铬，即使有产生晶间腐蚀的介质也不会产生晶间腐蚀。

所以产生晶间腐蚀的内因、外因缺一不可。

产生贫铬的原因；一是钢水化学成分不合格，如碳高、铬低或含钛、铌的不锈钢中碳钛比或碳铌比够。

二是热处理工艺不正确或焊接或加工时加热至碳化物析出温度，而在900℃到400℃冷却速度不够快而析出碳化物造成贫铬。

2.1.1.2控制晶间腐蚀的方法。

晶间腐蚀是奥氏体不锈钢最常见的腐蚀，其危害程度极大，在使用时必须给予控制。

控制奥氏体不锈钢晶间腐蚀有三种方法；(1)执行正确的热处理工艺，将钢加热至1100℃水淬（急冷）使碳化物向固溶体中溶解。

但是，不同牌号的奥氏体不锈钢其淬火加热温度不完全都是1100℃，执行中要按标准规定。

(2)加入固定碳的元素钛或铌。

钛（Ti）铌（Nb）这两种元素同碳的亲和力大于Cr同碳的亲和力，在高温下生成Tic或Nbc，从而减少了Cr的碳化物析出量。

(3)采用含碳量≤0.03%的超低碳不锈钢2.1.1.3晶间腐蚀检验晶间腐蚀检验的前提是试样的化学万分合格并经固溶处理。

晶间腐蚀检验用的试片是80X18X3（长X宽X高），上下两平面磨至Ra0.8的溥片，并分为敏化状态试片和交货试片两种。

说明：材料耐腐蚀性能含钼不锈钢： (316L)对于硝酸，室温下＜5% 硫酸，沸(00Cr17Ni14Mo2)腾的磷酸，蚁酸，碱溶液，在一定压力下的亚硫酸，海水，醋酸等介质，有较强的耐腐蚀性，可广泛用于石油化工，尿素，维尼纶等工业．海水，盐水，弱酸，弱碱；哈氏合金B: 对沸点以下一切浓度的盐酸有良好的耐（HB）腐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸，碱，非氧化盐液的腐蚀；哈氏合金C：能耐环境的氧化性酸，如硝酸，混酸或铬（HC）酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，Cu++ak或含其他氧化剂的腐蚀．如高于常温的次氩酸盐溶液，海水的腐蚀；钛（Ti）：能耐海水，各种氯化物和次氯化盐，氧化性酸（包括发烟，硝酸），有机酸，碱等的腐蚀．不耐较纯的还原性酸（如硫酸，盐酸）的腐蚀，但如果酸中含有氟化剂时，则腐蚀大为降低；钽(Ta)：具有优良的耐腐蚀性，和玻璃很相似．除了氢氟酸，发烟硫酸，碱外，几乎能耐一切化学介质腐蚀．根据被测介质的种类与温度，来选定衬里的材质。

衬里材料主要性能适用范围氯丁橡胶耐磨性好，有极好的弹性，<80℃、一般水、污水,Neoprene高扯断力，耐一般低浓度酸、泥浆、矿浆。

碱盐介质的腐蚀。

聚氨酯橡胶有极好的耐磨性能，耐酸碱 <60℃、中性强磨损的Polyurethane 性能略差。

矿浆、煤浆、泥浆。

聚四氟乙烯它是化学性能最稳定的一种 <180℃、浓酸、碱,PTFE 材料，能耐沸腾的盐酸、硫等强腐蚀性介质，酸、硝酸和王水，浓碱和各卫生类介质、高温种有机溶剂，不耐三氟化氯二氟化氧。

F46 化学稳定性、电绝缘性、润滑性、〈180℃盐酸、硫,不粘性和不燃性与PTFE相仿，酸、王水和强氧化,F46材料强度、耐老化性、耐温性剂等，卫生类介质。

能和低温柔韧性优于PTFE。

与金属粘接性能好，耐磨性好于PTFE，具有交好的抗撕裂性能。

附录1.金属材料的耐腐蚀性能表1-1 常用合金纯金属的耐腐蚀性能注：为了改善纯金属的机械性能，在冶炼过程中，根据需要加入微量的其它金属。

说明：材料耐腐蚀性能含钼不锈钢： (316L)对于硝酸，室温下＜5% 硫酸，沸(00Cr17Ni14Mo2)腾的磷酸，蚁酸，碱溶液，在一定压力下的亚硫酸，海水，醋酸等介质，有较强的耐腐蚀性，可广泛用于石油化工，尿素，维尼纶等工业．海水，盐水，弱酸，弱碱；哈氏合金B: 对沸点以下一切浓度的盐酸有良好的耐（HB）腐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸，碱，非氧化盐液的腐蚀；哈氏合金C：能耐环境的氧化性酸，如硝酸，混酸或铬（HC）酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，Cu++ak或含其他氧化剂的腐蚀．如高于常温的次氩酸盐溶液，海水的腐蚀；钛（Ti）：能耐海水，各种氯化物和次氯化盐，氧化性酸（包括发烟，硝酸），有机酸，碱等的腐蚀．不耐较纯的还原性酸（如硫酸，盐酸）的腐蚀，但如果酸中含有氟化剂时，则腐蚀大为降低；钽(Ta)：具有优良的耐腐蚀性，和玻璃很相似．除了氢氟酸，发烟硫酸，碱外，几乎能耐一切化学介质腐蚀．根据被测介质的种类与温度，来选定衬里的材质。

衬里材料主要性能适用范围氯丁橡胶耐磨性好，有极好的弹性，<80℃、一般水、污水,Neoprene高扯断力，耐一般低浓度酸、泥浆、矿浆。

碱盐介质的腐蚀。

聚氨酯橡胶有极好的耐磨性能，耐酸碱 <60℃、中性强磨损的Polyurethane 性能略差。

矿浆、煤浆、泥浆。

聚四氟乙烯它是化学性能最稳定的一种 <180℃、浓酸、碱,PTFE 材料，能耐沸腾的盐酸、硫等强腐蚀性介质，酸、硝酸和王水，浓碱和各卫生类介质、高温种有机溶剂，不耐三氟化氯二氟化氧。

F46 化学稳定性、电绝缘性、润滑性、〈180℃盐酸、硫,不粘性和不燃性与PTFE相仿，酸、王水和强氧化,F46材料强度、耐老化性、耐温性剂等，卫生类介质。

能和低温柔韧性优于PTFE。

与金属粘接性能好，耐磨性好于PTFE，具有交好的抗撕裂性能。

附录1.金属材料的耐腐蚀性能表1-1 常用合金纯金属的耐腐蚀性能注：为了改善纯金属的机械性能，在冶炼过程中，根据需要加入微量的其它金属。

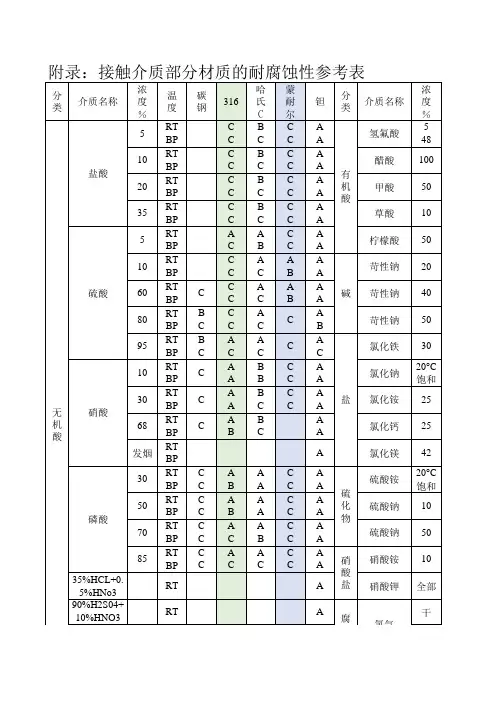

?金属材料的耐腐蚀性能
?概述
????变送器与测量介质接触的隔离膜片和远传膜片，是利用金属材料的力学特性，将压力或差压传递给δ室的中心膜片，为了减少压力传递过程中的损耗，一般选用厚度小于0.1mm的金属材料制成。

对薄壁材料使用在腐蚀环境下，在期望寿命内，既要保持良好的力学弹性，又要不发生腐蚀渗漏，就要选择比其它结构件耐腐性更强的材料，一般应选择《均匀腐蚀十级标准》规定四级以上材料（即年腐蚀深度小于
0.05mm）。

???标记：●耐蚀性能很好????耐蚀性能一般??○耐蚀性能差
???符号：RT?室温??????BP?沸点
???变送器与测量介质接触的隔离膜片和远传膜片，是利用金属材料的力学特性，将压力或差压传递给δ室的中心膜片，为了减少压力传递过程中的损耗，一般选用厚度小于0.1mm的金属材料制成。

对薄壁材料使用在腐蚀环境下，在期望寿命内，既要保持良好的力学弹性，又要不发生腐蚀渗漏，就要选择比其它结构件耐腐性更强的材料，一般应选择《均匀腐蚀十级标准》规定四级以上材料（即年腐蚀深度小于0.05mm）。

???标记：●耐蚀性能很好??耐蚀性能一般??○耐蚀性能差。
