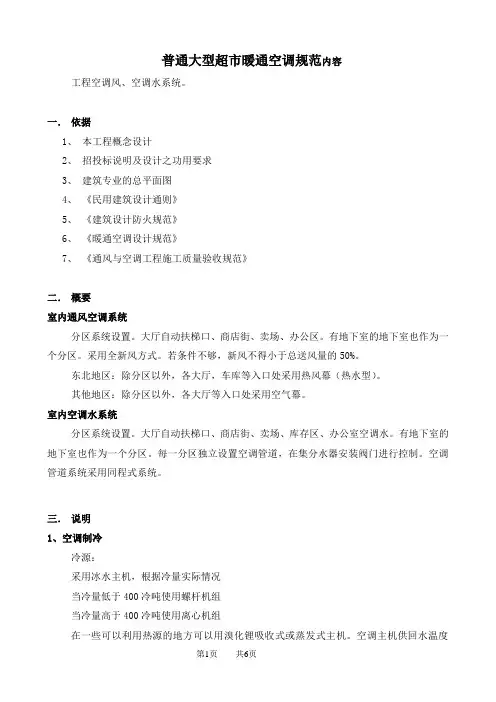

普通大型超市暖通空调规范

普通大型超市暖通空调规范内容工程空调风、空调水系统。

一．依据1、本工程概念设计2、招投标说明及设计之功用要求3、建筑专业的总平面图4、《民用建筑设计通则》5、《建筑设计防火规范》6、《暖通空调设计规范》7、《通风与空调工程施工质量验收规范》二．概要室内通风空调系统分区系统设置。

大厅自动扶梯口、商店街、卖场、办公区。

有地下室的地下室也作为一个分区。

采用全新风方式。

若条件不够，新风不得小于总送风量的50%。

东北地区：除分区以外，各大厅，车库等入口处采用热风幕（热水型）。

其他地区：除分区以外，各大厅等入口处采用空气幕。

室内空调水系统分区系统设置。

大厅自动扶梯口、商店街、卖场、库存区、办公室空调水。

有地下室的地下室也作为一个分区。

每一分区独立设置空调管道，在集分水器安装阀门进行控制。

空调管道系统采用同程式系统。

三．说明1、空调制冷冷源：采用冰水主机，根据冷量实际情况当冷量低于400冷吨使用螺杆机组当冷量高于400冷吨使用离心机组在一些可以利用热源的地方可以用溴化锂吸收式或蒸发式主机。

空调主机供回水温度7-12度。

供7℃，回12℃.冷量估算：1、东北地区一层商店200W/M2，卖场部分250W/M2，办公室180 W/M2，采用全新风系统，冬季库存区只设计采暖、排烟排风，夏季不制冷。

2、其他地区一层商店250W/M2，卖场部分250W/M2(华南区卖场部分300W/M2)，办公区180 W/M2，采用全新风系统，库存区只设计排烟和排风。

办公区采用分体空调或风机盘管。

3、熟食、烘焙采用风机盘管，肉品及蔬工采用冷冻冷藏蒸发器制冷。

4、厕所采用风机盘管。

5、收货办公室、消防监控室、EDP机房、仓管办公室、退换货中心金融室采用分体空调加新风。

2、空调制热热源(尽量采用市政采暖)：采用无压锅炉，根据当地情况，燃料可采用煤气、天然气等。

锅炉供回水温度50-60度。

热量估算：1、东北地区一层商店150KCAL/M2，卖场部分150KCAL/M2，办公区90KCAL/M2，采用全新风系统，库存区80 KCAL/M2，各入口处采用热风幕机，热风幕机采用水循环，热风幕机用水单独设置锅炉，热水温度应达到90度。

大型购物场所暖通空调设计的要点本文侧重分析大型购物场所的特征，并从商品特性和人群分布两方面入手阐述了暖通空调在设计上的关键点，希望能完善大型购物场所的暖通空调的设计方案。

标签：大型购物场所；暖通空调；设计要点随着工业化发展的不断推进，在生活中的各个方面工业化都发挥了巨大的作用。

上世纪末，德国率先建设出了相对完善的建筑暖通空调系统，并在全世界广泛使用。

大型购物场所具有人流大、封闭性强等因素，如何更好的进行暖通空调设计是十分关键的问题。

小到对于提升购物场所的利润，大到对于能源的高效利用都具有很大的影响。

1、大型购物场所的特征1.1大型购物场所简述大型购物场所是改革开放的产物，是市场经济运行的重要组成部分。

经过30多年的发展，大型购物场所遍及全国各个区域，其占据着城市的黄金地段，与人民的日常生活联系紧密。

大型购物超市占地几千甚至几万平方米，日人流量巨大，呈现出明显的时间差异。

傍晚和下午是一天中人流量最为巨大的阶段，为此，有的大型购物场所在营业时间上作出调整，追求利益最大化。

一般来说，大型购物场所的营业时间就是暖通空调系统的主要工作时间。

同时，为了更好的吸引消费者，大型购物场所多建设在黄金地段的店面一、二层，为暖通空调的设计与建造提供了基础。

如何根据大型购物场所的营业时间和消费人群等方面的特征来调整暖通空调的设计方案是核心工作，对于降低购物场所的能源消耗和绿色环保都大有裨益。

1.2大型购物场所的结构特点1.2.1在大型购物场所中经常要安置很多的尚品货架，这些商品货架的高度大都在4m-6m的的范围内。

同时，暖通管道一般都安装在商品货架以上1m-3m 处，所以购物场所的楼层高度至少要达到8m。

同时，大型购物场所出于防盗的目的并未设置窗户等通风设施，总的来说，大型购物场所是一个相对封闭的环境，这使得暖通空调系统在其正常营业中占据了重要作用。

1.2.2大型购物场所按照具体功能的不同划分成以下几个区域：（1）购物区：购物场所的核心工作区，提供了大量的商品供消费者选购，其占据总体面积的50%-65%。

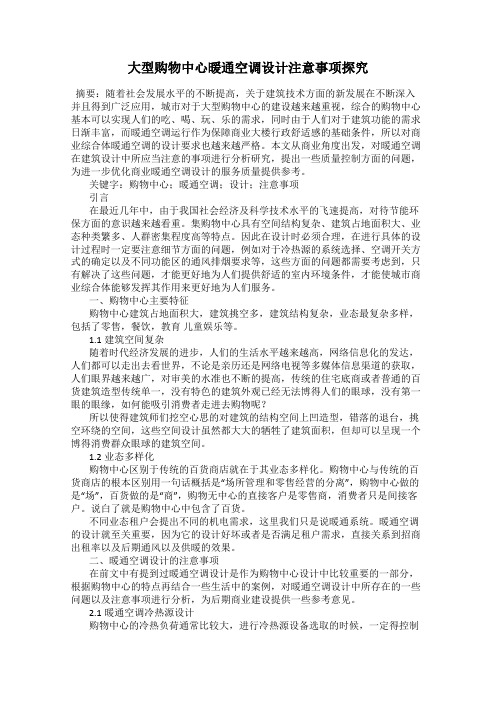

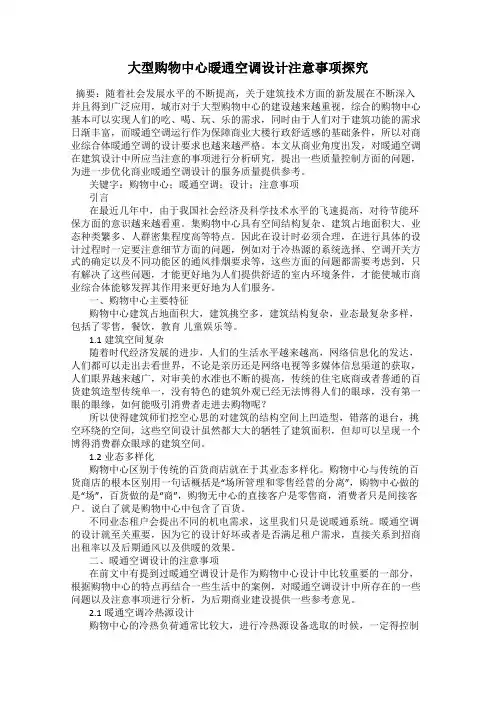

大型购物中心暖通空调设计注意事项探究摘要：随着社会发展水平的不断提高，关于建筑技术方面的新发展在不断深入并且得到广泛应用，城市对于大型购物中心的建设越来越重视，综合的购物中心基本可以实现人们的吃、喝、玩、乐的需求，同时由于人们对于建筑功能的需求日渐丰富，而暖通空调运行作为保障商业大楼行政舒适感的基础条件，所以对商业综合体暖通空调的设计要求也越来越严格。

本文从商业角度出发，对暖通空调在建筑设计中所应当注意的事项进行分析研究，提出一些质量控制方面的问题，为进一步优化商业暖通空调设计的服务质量提供参考。

关键字：购物中心；暖通空调；设计；注意事项引言在最近几年中，由于我国社会经济及科学技术水平的飞速提高，对待节能环保方面的意识越来越看重。

集购物中心具有空间结构复杂、建筑占地面积大、业态种类繁多、人群密集程度高等特点。

因此在设计时必须合理，在进行具体的设计过程时一定要注意细节方面的问题，例如对于冷热源的系统选择、空调开关方式的确定以及不同功能区的通风排烟要求等，这些方面的问题都需要考虑到，只有解决了这些问题，才能更好地为人们提供舒适的室内环境条件，才能使城市商业综合体能够发挥其作用来更好地为人们服务。

一、购物中心主要特征购物中心建筑占地面积大，建筑挑空多，建筑结构复杂，业态最复杂多样，包括了零售，餐饮，教育儿童娱乐等。

1.1建筑空间复杂随着时代经济发展的进步，人们的生活水平越来越高，网络信息化的发达，人们都可以走出去看世界，不论是亲历还是网络电视等多媒体信息渠道的获取，人们眼界越来越广，对审美的水准也不断的提高，传统的住宅底商或者普通的百货建筑造型传统单一，没有特色的建筑外观已经无法博得人们的眼球，没有第一眼的眼缘，如何能吸引消费者走进去购物呢？所以使得建筑师们挖空心思的对建筑的结构空间上凹造型，错落的退台，挑空环绕的空间，这些空间设计虽然都大大的牺牲了建筑面积，但却可以呈现一个博得消费群众眼球的建筑空间。

商店建筑供暖通风和空气调节要求商店建筑的供暖通风和空气调节是确保工作环境舒适和员工健康的重要组成部分。

以下是商店建筑供暖通风和空气调节的要求。

1.供暖要求：商店建筑在冬季必须提供足够的供暖设备，确保室内温度舒适。

供暖设备应当能够在寒冷的天气下保持适宜的温度。

常见的供暖设备包括中央供暖系统、壁挂式加热器和电暖气等。

供暖设备应当定期检查和维修，以确保其正常运行。

2.通风要求：商店建筑的通风系统必须能够提供新鲜空气，并排除室内污染物。

通风系统应当能够充分循环空气，以保持室内空气的流动和清新。

商店建筑的通风系统通常包括空气循环设备、排风扇和排气管道等。

通风设备应当定期清洁和维护，以确保其有效运行。

3.空气调节要求：商店建筑的空气调节系统必须能够调节室内温度和湿度。

空调设备应当具有调控温度和湿度的功能，以确保室内环境的舒适性。

商店建筑的空调系统通常包括中央空调系统、独立式空调设备和风扇等。

空调设备应当定期清洁和维护，以确保其正常运转和室内空气质量。

4.空气质量要求：商店建筑的空气质量是确保员工健康与安全的重要因素。

通风系统应当能够过滤室内空气中的颗粒物和污染物，保持室内空气清洁和新鲜。

商店建筑应当定期进行空气质量检测，确保室内空气符合相关标准和要求。

必要时，可采取空气净化器等措施来提高空气质量。

5.能源效率要求：商店建筑的供暖通风和空气调节系统应当具有高能效性能，以减少能源消耗和环境污染，提高建筑的可持续性。

建筑应当采用节能的供暖设备和通风设备，如热泵和热回收系统等。

此外，定期的维护和系统优化也有助于提高能源效率。

总之，商店建筑的供暖通风和空气调节要求包括提供足够的供暖设备、通风系统，调节室内温度和湿度，并确保室内空气质量达标。

这些要求旨在创建一个舒适和健康的工作环境，提高员工的生产效率和工作满意度。

此外，商店建筑还需要关注能源效率，采用节能设备和措施，以减少对能源的消耗和对环境的影响。

杭州XX 超市一类高层暖通空调方案说明摘要： 本文是暖通专业的方案设计说明，包括空调、通风防排烟设计，供大家参考。

本工程为一类高层建筑，建筑总面积76910平方米，使用功能主要为超市、精品店、商务办公。

地下室有人防工程。

关键词： 高层建筑 超市 空调设计 防排烟1、设计依据1、《高层民用建筑设计防火规范》（GB 50045—95）2001年版2、《采暖通风与空气调节设计规范》（GB50019-2003）3、《汽车库、修车库、停车场设计防火规范》（GB 50067-97）4、《人民防空地下室设计规范》（GB50038-94）5、甲方和建筑专业提供的设计资料2、设计范围* 空调设计* 通风设计* 防排烟设计* 人防设计3、工程概况本工程为一类高层建筑，地上22层，地下1层，建筑总面积76910平方米。

使用功能主要为超市、精品店、商务办公。

主楼高84.1米，作商务办公用。

裙楼高17.5米，作超市营业房使用。

地下室部分区域平时为汽车库，战时为一般人员掩蔽所。

其余区域为各设备用房及精品店。

4、空调设计本工程空调采用风冷模块化热泵中央空调模式。

空调主机放置在裙楼屋面，冬夏两用，为整个中央空调系统提供冷热源，水泵房也设置在裙楼屋面。

空调风系统设计以竖向分层、横向按防火分区设置为原则。

同时依据房间功能分别设置风机盘管及空气处理机等作为空调末端设备。

超市、精品店等大空间区域采用全空气系统，空调处理设备减振吊装于每层顶板下，同时采用低速风管散流器下送至各区域。

商务办公等小空间区域采用风机盘管加新风系统的空调方式，新风经新风处理机处理到室内设计值后送至各房间，新风量的取值按《采暖通风与空气调节设计规范》。

室内设计参数的选取均按《采暖通风与空气调节设计规范》。

主楼的空调系统竖向分为两个区域，设备层以上（即五层以上）为一个区域，一至四层为一个区域。

空调水路系统为双管制变水量系统。

所有冷热空调水管均采用镀锌钢管和无缝钢管，凝结水管道采用UPVC 材料，同时必须均采用B1级橡塑进行防结露保温。

暖通空调安装的设计规范要求暖通空调系统在建筑物中起着至关重要的作用，为用户提供舒适的室内温度。

为了确保系统的高效运行和长期可靠性，暖通空调的安装必须符合一系列的设计规范要求。

本文将介绍暖通空调安装的相关规范要求，以确保系统正常运行和用户满意的使用体验。

1. 设计规范要求概述暖通空调系统的设计必须符合相关的国家标准和建筑规范。

设计人员需要熟悉并遵守这些规范，以保证系统的性能和操作安全。

以下是一些常见的设计规范要求：1.1 适用性规范根据建筑物的类型和用途不同，暖通空调系统的安装应符合相应的适用性规范。

例如，办公楼、商场和医院等建筑物的空调设计规范可能会有所不同，设计人员需要根据具体情况进行设计。

1.2 环境要求暖通空调系统的安装位置、通风条件和环境温度等因素对系统的性能和效果有重要影响。

因此，设计人员需要考虑这些因素，并在设计中予以合理安排。

1.3 安全规范暖通空调系统安装必须符合相关的安全规范，以确保系统的操作安全。

例如，安装位置应避免对人员和设备造成潜在的伤害，必要的防护措施和安全设备也需要齐全。

2. 空调机组安装规范要求暖通空调系统的核心是空调机组，因此其安装必须符合一系列的规范要求。

2.1 安装位置空调机组的安装位置应在通风良好、易于维修和排水的区域。

机组距离墙壁和其他设备的间隔也需要满足相关要求，以确保正常运行和维护。

2.2 防振措施空调机组在运行时会产生振动，为了降低振动对建筑物和设备的影响，需要采取合适的防振措施，如橡胶垫和减震支架等。

2.3 排水要求空调机组在运行时会产生大量的冷凝水，需要合理安排排水系统，确保冷凝水能够有效、稳定地排出。

3. 管道和风管安装规范要求暖通空调系统中的管道和风管的安装也需要符合相应的规范要求。

3.1 材料选择和安装管道和风管的材料选择应符合相关标准，且安装时需要保证密封性和可靠性。

管道和风管的布置和连接方式也需要符合规范要求，以确保空气流通和系统正常运行。

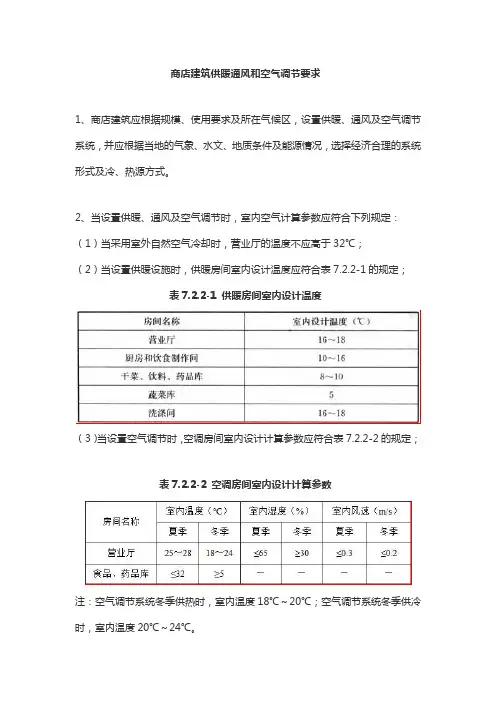

商店建筑供暖通风和空气调节要求1、商店建筑应根据规模、使用要求及所在气候区，设置供暖、通风及空气调节系统，并应根据当地的气象、水文、地质条件及能源情况，选择经济合理的系统形式及冷、热源方式。

2、当设置供暖、通风及空气调节时，室内空气计算参数应符合下列规定：（1）当采用室外自然空气冷却时，营业厅的温度不应高于32℃；（2）当设置供暖设施时，供暖房间室内设计温度应符合表7.2.2-1的规定；表7.2.2-1 供暖房间室内设计温度（3）当设置空气调节时，空调房间室内设计计算参数应符合表7.2.2-2的规定；表7.2.2-2 空调房间室内设计计算参数注：空气调节系统冬季供热时，室内温度18℃～20℃；空气调节系统冬季供冷时，室内温度20℃～24℃。

（4）营业厅、室的新风量不应小于15m3／(h·人)，且应保证稀释室内污染物所需新风量。

3、供暖通风及空气调节系统的设置应符合下列规定：（1）当设供暖设施时，不得采用有火灾隐患的采暖装置；（2）对于设有供暖的营业厅，当销售商品对防静电有要求时，宜设局部加湿装置；（3）通风道、通风口应设消声、防火装置；（4）营业厅与空气处理室之间的隔墙应为防火兼隔声构造，并不宜直接开门相通；（5）平面面积较大、内外分区特征明显的商店建筑，宜按内外区分别设置空调风系统；（6）大型商店建筑内区全年有供冷要求时，过渡季节宜采用室外自然空气冷却，供暖季节宜采用室外自然空气冷却或天然冷源供冷；（7）对于设有空调系统的营业厅，当过渡季节自然通风不能满足室内温度及卫生要求时，应采用机械通风，并应满足室内风量平衡；（8）空调及通风系统应设空气过滤装置，且初级过滤器对大于或等于5μm的大气尘计数效率不应低于60％，终极过滤器对大于或等于1μm的大气尘计数效率不应低于50％；（9）当设有空调系统时，应按现行国家标准《公共建筑节能设计标准》GB 50 189的规定设置排风热回收装置，并应采取非使用期旁通措施；（10）人员密集场所的空气调节系统宜采取基于CO2浓度控制的新风调节措施；（11）严寒和寒冷地区带中庭的大型商店建筑的门斗应设供暖设施，首层宜加设地面辐射供暖系统。

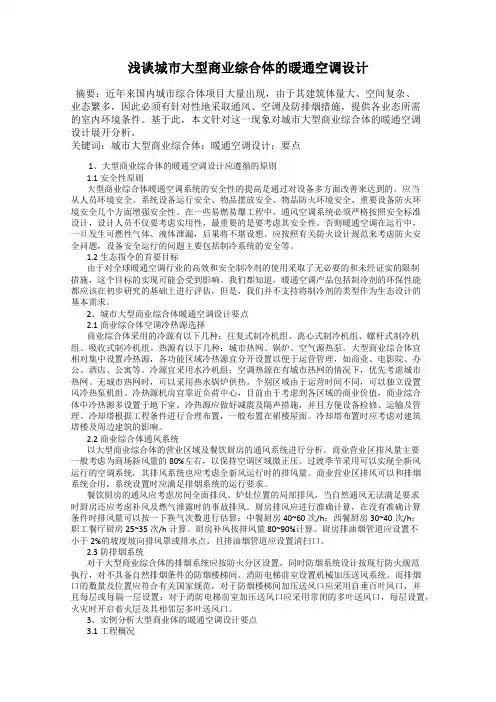

浅谈城市大型商业综合体的暖通空调设计摘要：近年来国内城市综合体项目大量出现，由于其建筑体量大、空间复杂、业态繁多，因此必须有针对性地采取通风、空调及防排烟措施，提供各业态所需的室内环境条件。

基于此，本文针对这一现象对城市大型商业综合体的暖通空调设计展开分析。

关键词：城市大型商业综合体；暖通空调设计；要点1、大型商业综合体的暖通空调设计应遵循的原则1.1安全性原则大型商业综合体暖通空调系统的安全性的提高是通过对设备多方面改善来达到的。

应当从人员环境安全、系统设备运行安全、物品摆放安全、物品防火环境安全、重要设备防火环境安全几个方面增强安全性。

在一些易燃易爆工程中，通风空调系统必须严格按照安全标准设计，设计人员不仅要考虑实用性，最重要的是要考虑其安全性。

否则暖通空调在运行中，一旦发生可燃性气体、液体泄漏，后果将不堪设想。

应按照有关防火设计规范来考虑防火安全问题，设备安全运行的问题主要包括制冷系统的安全等。

1.2生态指令的首要目标由于对全球暖通空调行业的高效和安全制冷剂的使用采取了无必要的和未经证实的限制措施，这个目标的实现可能会受到影响。

我们都知道，暖通空调产品包括制冷剂的环保性能都应该在初步研究的基础上进行评估，但是，我们并不支持将制冷剂的类型作为生态设计的基本需求。

2、城市大型商业综合体暖通空调设计要点2.1商业综合体空调冷热源选择商业综合体采用的冷源有以下几种：往复式制冷机组、离心式制冷机组、螺杆式制冷机组、吸收式制冷机组。

热源有以下几种：城市热网、锅炉、空气源热泵。

大型商业综合体宜相对集中设置冷热源，各功能区域冷热源宜分开设置以便于运营管理，如商业、电影院、办公、酒店、公寓等。

冷源宜采用水冷机组；空调热源在有城市热网的情况下，优先考虑城市热网。

无城市热网时，可以采用热水锅炉供热。

个别区域由于运营时间不同，可以独立设置风冷热泵机组。

冷热源机房宜靠近负荷中心，目前由于考虑到各区域的商业价值，商业综合体中冷热源多设置于地下室。

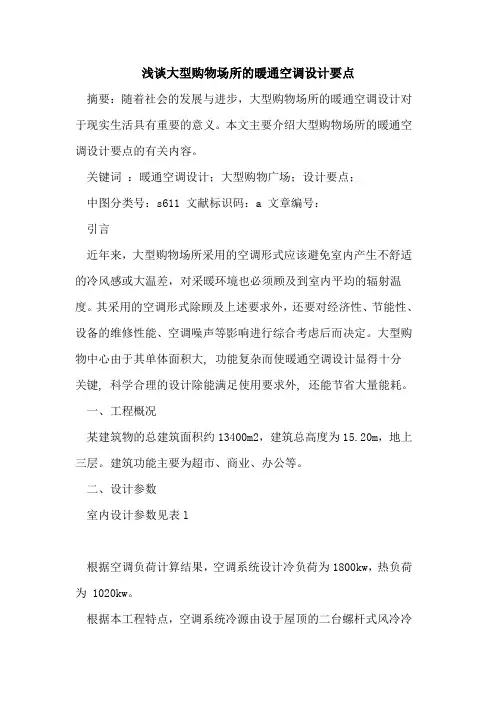

浅谈大型购物场所的暖通空调设计要点摘要：随着社会的发展与进步，大型购物场所的暖通空调设计对于现实生活具有重要的意义。

本文主要介绍大型购物场所的暖通空调设计要点的有关内容。

关键词：暖通空调设计；大型购物广场；设计要点；中图分类号：s611 文献标识码：a 文章编号：引言近年来，大型购物场所采用的空调形式应该避免室内产生不舒适的冷风感或大温差，对采暖环境也必须顾及到室内平均的辐射温度。

其采用的空调形式除顾及上述要求外，还要对经济性、节能性、设备的维修性能、空调噪声等影响进行综合考虑后而决定。

大型购物中心由于其单体面积大, 功能复杂而使暖通空调设计显得十分关键, 科学合理的设计除能满足使用要求外, 还能节省大量能耗。

一、工程概况某建筑物的总建筑面积约13400m2，建筑总高度为15.20m，地上三层。

建筑功能主要为超市、商业、办公等。

二、设计参数室内设计参数见表l根据空调负荷计算结果，空调系统设计冷负荷为1800kw，热负荷为 1020kw。

根据本工程特点，空调系统冷源由设于屋顶的二台螺杆式风冷冷水机组提供（机组配远控开关），冷冻水供回水参数为7/12℃。

热源由市政热力外网提供 80/60℃一次热水，经一层换热站为空调系统提供60/50℃二次热水。

采用闭式膨胀水箱定压。

三、空调负荷计算3.1售货区和库房的室内设计参数大型购物场所的售货区属于舒适性空调，根据gb50736-2012民用建筑供暖通风与空气调节设计规范，夏季工况舒适性空气调节室内温度设计参数范围24～28℃；而国外售货区夏季室内设计温度一般只要求比室外计算温度低5℃即可。

其理由是，人员从室外进入室内有5 ℃温差，人体就会感到比较舒适，况且购物者在售货区滞留的时间不会很长。

参照这一情况，因此，售货区的设计参数标准可定得低一点，26℃为宜。

这样在基本满足人员舒适要求的前提下，可明显降低空调系统的投资及运行用。

3.2售货区的人流密度众所周知，售货区夏季工况的空调设汁冷负荷主要取决于人体负荷和新风负荷，而这两者均与人流密度相关。

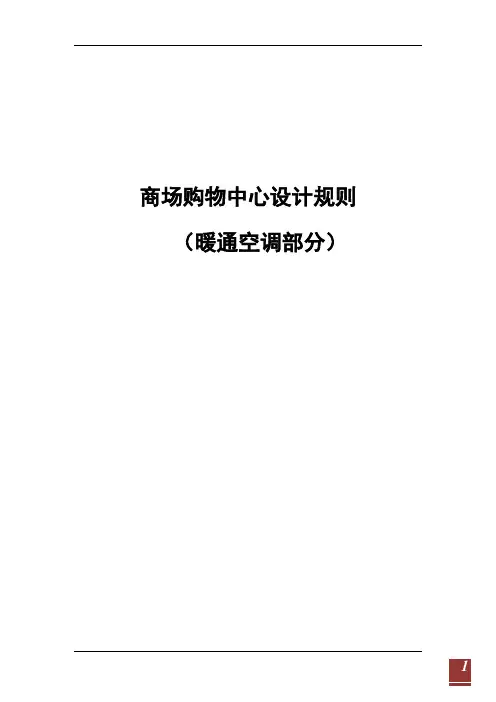

商场购物中心设计规则（暖通空调部分）第一部分通则1、目的与依据1.为保证****商场购物中心扩初及施工图设计顺利开展、提高设计质量、控制建设成本，特制订本《初扩及施工图设计任务书-暖通空调》，作为设计要求和设计审查的依据。

2.本设计任务书是在国家相关规范及标准的基础上，结合****商场各项目开发的实践经验，对暖通空调、动力工程的有关做法、常见问题进行必要的统一与明确后编制而成。

3.本设计任务书中与现行国家规范有冲突的地方，以现行国家规范为准。

4.设计单位在收到本设计任务书后，对本设计任务书有疑问，在15天内以正式的函件反馈给****商场工程部。

5.本设计任务书的解释权属****商场工程。

二、内容说明1.暖通空调、动力设计人员应按本设计任务书的相关要求进行设计，同时应注意了解建筑专业、装饰、结构、给排水、电气、燃气等专业的相关内容。

2.本设计任务书中所列尺寸，未标明单位的均以毫米计。

3.本设计任务书中的内容若与国家或西安当地的有关规范、规定、标准或习惯做法相冲突时，工程设计人员应以书面形式及时反馈意见。

4.本设计任务书未尽事宜，按现行的国家及西安当地有关规范、规定及标准执行。

三、设备及材料要求1.暖通空调工程设备及材料品牌应符合《****商场购物中心工程选材及界面划分》的相关要求。

2.冷、热源设备2.1.冷、热源系统形式需在方案阶段确定，是否采用蓄冰空调系统及其它节能技术，需要进行技术经济分析。

2.2.冷水机组采用水冷式电制冷型冷水机组，制冷量>400RT的冷水机组采用离心机，制冷量≤400RT的冷水机组采用螺杆机。

2.3.冷水机组数量宜为2~4台。

2.4.冷却塔采用方形横流式塔，循环流量≥400m³/h的冷却塔宜采用多模块组合形式。

冷却塔模块之间需设置隔断、检修门及联通管。

2.5.供热锅炉采用真空相变炉，锅炉台数在2~3台之间，其燃料优先考虑采用市政提供的天然气。

2.6.冷冻、冷却泵采用卧式离心清水泵，供热泵采用卧式或立式离心热水泵，当水泵流量≥500m3/h时宜采用卧式双吸泵。
