通风管道种类和图片

一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。

②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度，其部件长度值见下表：序号部件名称部件长度1 蝶阀 1502 止回阀 3003 密闭式对开多叶调节阀 2104 圆形风管防火阀 D+2405 矩形风管防火阀 B+240注：D为风管外径，B为方风管外边高。

③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。

落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。

④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。

当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。

⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为０.７；通风管及关件为０.５。

2 楼风道比较1）镀锌板风道：* 该风道现场制做方便，能与土建工程紧密配合，能适合非常复杂的通风工程，比较容易现场制作各种复杂形状风道。

* 该风道内壁光滑、风阻小* 该风道气密性好、承压强度高。

* 该风道缺点是不耐酸碱，易腐蚀，但用在普通办公环境寿命一般不受影响。

* 该风道需外作保温材料。

2）玻璃钢风道：* 该风道为无机基料粘结剂及玻璃纤维布为增强材料等制成，需到厂家订做，一般周期为一周左右。

* 该风道具有耐水、耐老化、遇火不燃烧、无烟、无味、无毒及耐腐蚀等优点：* 该风道大都是手工加工，质量不好控制，易出现壁厚变薄等弊端，影响风道质量。

* 不宜制作出复杂形状风道，尤其现场变更较多时，易影响工期。

* 该风道重量较重，建筑物荷载较大3）聚氨酯风道：* 风管内外为铝板，中间保温层是高分子材料。

* 重量较轻，是玻璃钢风管的1/5～1/6。

* 防酸、防碱、防腐蚀。

* 聚氨酯夹心材料作为风管板材绝热层。

* 可在工地现场手工切割、制作，安装速度快且改动方便，通常为现传统风管制作安装速度的4～5倍特别注意使用不同的风管材料时，粗糙度K值不同，所以摩擦阻力不同。

为了设计、制作、安装的方便，制定了统一的风道规格，设计者应尽量采用常用规格的风道，如钢板制矩形风管的常用规格（单位为mm）为120、160、200、250、320、400、500、630、800、1000、1250等。

近几年，集保温层和风管于一身的复合风管得到了大量的应用，加工方便、外表美观、价格适中，如玻纤板风管、酚醛树脂风管等等。

例如，铝箔复合玻纤板风管是由离心玻纤板、外壁贴敷铝箔，内壁贴阻燃玻纤布和风管加强框架、以及燃烧等级A级的粘合剂，在高温高压条件下粘合而成；其集风管、保温、消声、防火和防潮于一体；具有整体质轻、加工和安装简便，占用建筑空间小和外形美观等诸多优点，这种新型风管每米长消声量可达3dB(A)以上，在一定程度上可以替代一般风管系统中的普通消声器，它可以同时消除多频带的机械噪声和空气动力噪声，是这种新型风管最突出的特点。

通风管道制作方法通风管道制作方法非常多样，主要取决于所需通风管道的具体用途和材料选择等因素。

下面将介绍一些常见的通风管道制作方法。

1. 石英玻璃通风管道制作方法：石英玻璃通风管道通常用于高温、腐蚀性气体的输送。

制作石英玻璃通风管道的步骤包括：预制石英玻璃管道、割接管道、连接管道、焊接管道、检查和检测管道等。

2. 不锈钢通风管道制作方法：不锈钢通风管道常用于厨房排气系统和工业场所。

制作不锈钢通风管道的步骤包括：选择合适的不锈钢材料、设计制作通风管道的图纸、剪切、开孔、折弯、接口焊接、检验和测试等。

3. 聚氨脂保温通风管道制作方法：聚氨脂保温通风管道主要用于中高温环境下的通风系统。

制作聚氨脂保温通风管道的步骤包括：制作管道模具、搅拌聚氨脂材料、注入模具、振动、固化、脱模、修整、检验和测试等。

4. 铁皮通风管道制作方法：铁皮通风管道通常用于建筑物和工业场所的通风系统。

制作铁皮通风管道的步骤包括：选择合适的铁皮材料、设计制作通风管道的图纸、剪切铁皮、弯曲折边、连接铁皮、焊接、密封、检验和测试等。

5. PVC通风管道制作方法：PVC通风管道广泛应用于建筑、化工、电子等领域的通风系统。

制作PVC通风管道的步骤包括：选择合适的PVC材料、设计制作通风管道的图纸、切割PVC 管材、焊接或粘接管道、检验和测试等。

6. 玻璃钢通风管道制作方法：玻璃钢通风管道具有良好的耐腐蚀性和耐高温性能，广泛应用于化工、电力等行业。

制作玻璃钢通风管道的步骤包括：制作玻璃钢管道模具、浸渍玻璃纤维布、涂覆胶料、固化、拼接、检查和检测等。

7. 铝箔复合通风管道制作方法：铝箔复合通风管道主要用于厨房排烟系统和化工工业场所。

制作铝箔复合通风管道的步骤包括：选择合适的铝箔复合材料、剪切材料、开孔、折弯、接头连接、检验和测试等。

以上是常见的几种通风管道制作方法，具体制作过程还需要根据实际情况进行调整。

无论使用哪种方法制作通风管道，都需要严格按照规范要求进行操作，确保通风系统的正常运行和使用安全。

通风管道标准
通风管道是建筑物中非常重要的部分，它直接关系到室内空气的流通和质量，
对于人们的健康和生活质量有着重要的影响。

因此，通风管道的设计和安装必须符合一定的标准，以保证其正常运行和有效性。

首先，通风管道的材料选择非常重要。

在选择材料时，必须考虑到其耐腐蚀性能、密封性能和耐高温性能等因素。

常见的通风管道材料有镀锌板、不锈钢、铝合金等，这些材料都具有良好的耐腐蚀性能和耐高温性能，可以满足通风管道的使用要求。

其次，通风管道的安装要符合相关的技术标准和规范。

在安装过程中，必须保
证通风管道的连接牢固、密封性好，不得出现漏风、漏水等情况。

此外，通风管道的布局和设计也要符合相关的标准，保证通风管道的通风效果和空气流通畅通无阻。

另外，通风管道的清洁和维护也是非常重要的。

定期对通风管道进行清洁和检查，可以有效地保证其正常运行和通风效果。

同时，通风管道的维护也要符合相关的标准和规范，确保通风管道的使用寿命和效果。

总的来说，通风管道标准的制定和执行对于建筑物的通风系统至关重要。

只有
严格按照标准进行设计、选择材料、安装和维护，才能保证通风管道的正常运行和通风效果。

因此，相关部门和施工单位都应该高度重视通风管道标准，确保建筑物的室内空气质量和人们的健康。

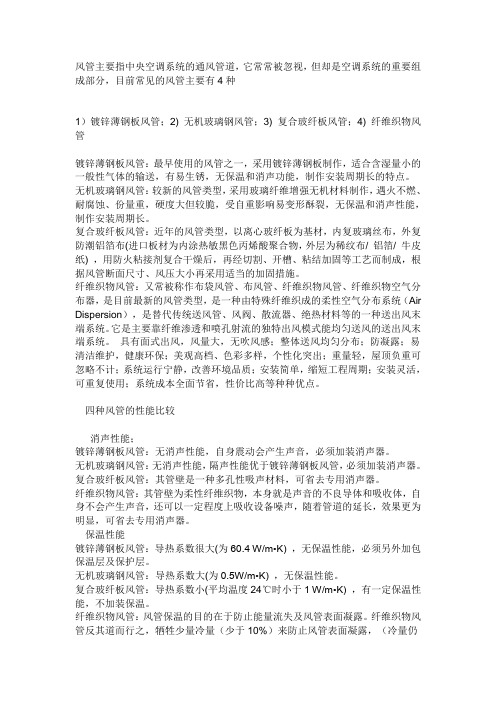

风管主要指中央空调系统的通风管道，它常常被忽视，但却是空调系统的重要组成部分，目前常见的风管主要有4种1）镀锌薄钢板风管；2) 无机玻璃钢风管；3) 复合玻纤板风管；4) 纤维织物风管镀锌薄钢板风管：最早使用的风管之一，采用镀锌薄钢板制作，适合含湿量小的一般性气体的输送，有易生锈，无保温和消声功能，制作安装周期长的特点。

无机玻璃钢风管：较新的风管类型，采用玻璃纤维增强无机材料制作，遇火不燃、耐腐蚀、份量重，硬度大但较脆，受自重影响易变形酥裂，无保温和消声性能，制作安装周期长。

复合玻纤板风管：近年的风管类型，以离心玻纤板为基材，内复玻璃丝布，外复防潮铝箔布(进口板材为内涂热敏黑色丙烯酸聚合物，外层为稀纹布/ 铝箔/ 牛皮纸) ，用防火粘接剂复合干燥后，再经切割、开槽、粘结加固等工艺而制成，根据风管断面尺寸、风压大小再采用适当的加固措施。

纤维织物风管：又常被称作布袋风管、布风管、纤维织物风管、纤维织物空气分布器，是目前最新的风管类型，是一种由特殊纤维织成的柔性空气分布系统（Air Dispersion），是替代传统送风管、风阀、散流器、绝热材料等的一种送出风末端系统。

它是主要靠纤维渗透和喷孔射流的独特出风模式能均匀送风的送出风末端系统。

具有面式出风，风量大，无吹风感；整体送风均匀分布；防凝露；易清洁维护，健康环保；美观高档、色彩多样，个性化突出；重量轻，屋顶负重可忽略不计；系统运行宁静，改善环境品质；安装简单，缩短工程周期；安装灵活，可重复使用；系统成本全面节省，性价比高等种种优点。

四种风管的性能比较消声性能；镀锌薄钢板风管：无消声性能，自身震动会产生声音，必须加装消声器。

无机玻璃钢风管：无消声性能，隔声性能优于镀锌薄钢板风管，必须加装消声器。

复合玻纤板风管：其管壁是一种多孔性吸声材料，可省去专用消声器。

纤维织物风管：其管壁为柔性纤维织物，本身就是声音的不良导体和吸收体，自身不会产生声音，还可以一定程度上吸收设备噪声，随着管道的延长，效果更为明显，可省去专用消声器。

耐高温通风管的种类及性能用途介绍 1.铝箔通风软管耐温150度，由单层或双层铝箔、铝箔加玻纤布内带弹性钢丝做成的铝箔通风软管产品型号：XY-0415产品名称：玻纤复合风管，耐高温复合风管，铝箔玻纤风管 材 质： 高档铝箔 +玻纤布规格尺寸：1.50MM — ￠500MM2.管厚：0.50mm3.温度： - 30℃--+150℃4.钢丝： 0.8-2.0MM5.流速： 28M/S特 性：1、以高档铝箔(一层)外粘合一层进口玻纤布,内以螺旋钢丝支撑。

2、最大耐压350MMWG,标准长度10M 。

3、高伸缩弯曲性极好,施工容易用 途：用于热气和冷气之引导，高温废气排放，机动车层气排放，恒温气体输送，高温焊气排放，塑料工业的颗粒干燥机，印刷机械，吹风机和压缩机；引擎加热等各种机械通风排风.它具有耐温，耐酸碱，化学，废气等排气软管；阻燃性极强。

2.尼龙布通风管耐温130度，由尼龙布内带钢丝做成，也叫三防布风管或是帆布通风软管。

产品特点：抗强酸及碱,良好的抗化学性,携带方便、耐油酸且阴燃;任意弯转、驳接身由、体积轻巧;弯曲半径约等于外径,可排静电，螺旋丝接地韩国KIC 风管应用：应用于焊接废烟气抽取,空调和通风装备:机房、地下室、遂道、市政管道工程、机械造船工程、采矿通风设备、消防排烟等恶劣工作环境下的送风排气、集除烟尘之用、耐高温出排风，它具有耐温、耐酸碱、化学、废气等排气软管，阻燃性极强 温度范围：-20℃至+80℃产品型号：XY-0403软管 产品名称：尼龙布通风管 材 质： 进口尼龙布內徑I.D(mm) 外徑 I.D(mm) 建議操作限度(１bar=1.0204kg) 重量 kg/M 生產尺寸 M订购编码超壓 ( bar) 真空( bar) 51 54 0.240 0.145 0.12 10 0415-0051-010 63 66 0.195 0.115 0.14 10 0415-0063-010 75 78 0.160 0.080 0.18 10 0415-0075-010 100 103 0.120 0.050 0.24 10 0415-0100-010 125 128 0.100 0.035 0.32 10 0415-0125-010 150 153 0.080 0.035 0.37 10 0415-0150-010 200 203 0.060 0.020 0.60 10 0415-0200-010 250 253 0.050 0.010 0.79 10 0415-0250-010 300 304 0.040 0.005 0.95 10 0415-0300-010 350 354 0.035 0.005 1.11 10 0415-0350-010 400 4040.0300.0051.28100415-0400-010规格尺寸：￠50MM—￠400MM管厚： 0.50mm ，温度：-2 5℃--+130℃，钢丝： 0.8-2.0mm流速： 30M/S特性：1、以进口尼龙布被覆,内以螺旋钢丝支撑, 尼龙布热压粘接钢丝之上、下层,以强化附着粘力及拉力。

1、风管制作①金属风管制作②非金属风管制作2、风管安装①一般性风管安装1）送、排风风管2）防排烟系统风管②特殊风管安装1）不锈钢风管2）铝板风管3）防爆系统风管4）净化系统5）复合材料风管6）无机玻璃钢系统风管1、风管制作1.1风管系统1.2风管种类①金属风管-镀锌钢板风管（俗称白铁皮）-薄钢板风管（俗称黑铁皮风管）-不锈钢板风管-铝板风管②非金属风管-机玻璃钢风管-无机玻璃钢风管-硬聚氯乙烯板风管-超级风管：又称玻璃纤维风管1.3金属风管制作①圆形风管制作（略）②矩形风管制作1.3.1 矩形风管制作钢板制矩形风管的常用规格/mm1.3.2 风管厚度对照表注：1、排烟系统风管板厚度可按高压系统2、特殊除尘系统钢板厚度应符合设计要求1.3.3不锈钢板厚度对照表1.3.4 铝板风管厚度对照表1.3.5 风管加固①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。

对边长小于或等于800mm的风管。

宜采用楞筋、楞线的方法加固。

②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。

③高压风管的单咬口缝应有加固补强措施④当风管的板材厚度大于或等于2.0mm时，加固措施的围可放宽。

风管加固示意图：（a）风管壁滚槽 (b)风管壁棱线(630~1200) (630~1200)(c)角钢加固 (大于1200)2. 风管安装一、送、排风管安装2.1风管连接（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。

矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。

矩形风管法兰(mm)(2)风管无法兰连接：采用承插、插条、薄钢板法兰弹簧夹等的连接形式，见表如下：矩形风管无法兰连接形式2.2 风管安装（1）一般规定①风管和空气处理室，敷设电线、电缆以及输送有毒、易燃、易爆气体或液体的管道。
