人防给排水资料

人防工程给排水设计要点分析摘要：本文对人防工程给排水设计的要点进行了总结和分析，希望对以后的人防工程给排水设计起到一定的借鉴和指导作用。

关键词：人防工程；给排水设计一水源《人民防空地下室设计规范》GB50038-2005 6.2.1条规定防空地下室宜采用城市市政给水管网作为供水水源。

市政给水管网作为水源的特点是水质、水量可靠，成本低，但战时安全性较差。

多用于临战前为人防工程内部补充供水，是人防工程最常用的水源。

有条件时可设自备内水源或自备外水源。

防空地下室自备内水源的取水构筑物宜用管井并应设于清洁区内。

其特点是水质较好、防护问题容易解决、战时供水可靠。

但平时使用达到《国家生活饮用水卫生标准》较困难故多用于战时供水。

自备水源与城市市政给水管网连接处应设置有效的隔断措施。

柴油发电机房为染毒区，如果柴油发电机为水冷却则设置在柴油发电机房内，专为电站提供冷却用水的内水源是可能被染毒的水源，所以该内水源不能作为生活饮用水。

二用水量标准根据《人民防空地下室设计规范》GB50038-2005 6.2.2条平时用水量标准应按《建筑给水排水设计规范》GB50015-2003（2009年版）等有关现行的国家标准确定。

战时用水量标准应按《人民防空地下室设计规范》以下简称《防规》6.2.3表确定，表中生活用水量仅包括盥洗用水量，不包括水冲厕所用水量。

如果工程所在地下人防主管部门要求为该类工程设供战时使用的水冲厕所时，其水冲厕所用水量标准由当地人防主管部门确定。

机械、通信和空调等设备用水量应按其工艺要求确定。

三洗消给水的计算及生活饮用水贮水池箱《防规》6.2.6规定防空地下室在每个防护单元的清洁区内均应设置生活用水饮用水贮水池（箱），其容积应根据防空地下室战时掩蔽人员数、战时用水量标准及贮水时间计算确定。

按此计算的容积中不包括洗消用水。

洗消用水按《防规》6.4规定计算。

人员洗消用水量标准按40L/（人.次）计算，人员简易洗消总贮水量宜按0.6―0.8m3确定，人员洗消用水应贮存在清洁区内或洗消间内。

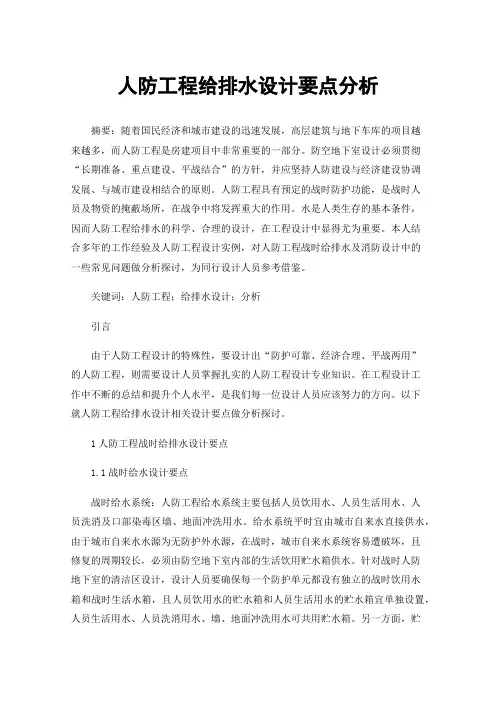

人防工程给排水设计要点分析摘要：随着国民经济和城市建设的迅速发展，高层建筑与地下车库的项目越来越多，而人防工程是房建项目中非常重要的一部分。

防空地下室设计必须贯彻“长期准备、重点建设、平战结合”的方针，并应坚持人防建设与经济建设协调发展、与城市建设相结合的原则。

人防工程具有预定的战时防护功能，是战时人员及物资的掩蔽场所，在战争中将发挥重大的作用。

水是人类生存的基本条件，因而人防工程给排水的科学、合理的设计，在工程设计中显得尤为重要。

本人结合多年的工作经验及人防工程设计实例，对人防工程战时给排水及消防设计中的一些常见问题做分析探讨，为同行设计人员参考借鉴。

关键词：人防工程；给排水设计；分析引言由于人防工程设计的特殊性，要设计出“防护可靠、经济合理、平战两用”的人防工程，则需要设计人员掌握扎实的人防工程设计专业知识。

在工程设计工作中不断的总结和提升个人水平，是我们每一位设计人员应该努力的方向。

以下就人防工程给排水设计相关设计要点做分析探讨。

1人防工程战时给排水设计要点1.1战时给水设计要点战时给水系统：人防工程给水系统主要包括人员饮用水、人员生活用水、人员洗消及口部染毒区墙、地面冲洗用水。

给水系统平时宜由城市自来水直接供水，由于城市自来水水源为无防护外水源，在战时，城市自来水系统容易遭破坏，且修复的周期较长，必须由防空地下室内部的生活饮用贮水箱供水。

针对战时人防地下室的清洁区设计，设计人员要确保每一个防护单元都设有独立的战时饮用水箱和战时生活水箱，且人员饮用水的贮水箱和人员生活用水的贮水箱宜单独设置，人员生活用水、人员洗消用水、墙、地面冲洗用水可共用贮水箱。

另一方面，贮水箱的设计一定要科学合理，设计人员需要根据战时人防地下室的人员总数以及战时用水量标准来计算并确定贮水池的总容积。

饮用水箱和生活水箱分别设置取水龙头，以满足战时掩蔽人员的饮用及生活用水需求。

取水龙头的数量要合理设置，通常情况下，饮用水箱引出的水龙头数量可按掩蔽人员每200～300人设1个设计；生活水箱引出的水龙头数量可按掩蔽人员每150～200人设1个设计。

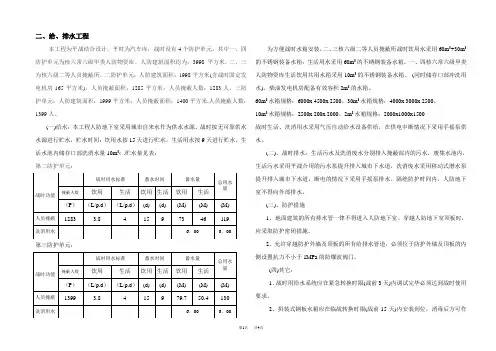

二、给、排水工程本工程为平战结合设计，平时为汽车库，战时设有4个防护单元。

其中一、四防护单元为核六常六级甲类人防物资库。

人防建筑面积均为：3998平方米.二、三为核六级二等人员掩蔽所。

二防护单元：人防建筑面积：1998平方米(含战时固定发电机房165平方米)。

人员掩蔽面积：1285平方米；人员掩蔽人数：1283人。

三防护单元：人防建筑面积：1999平方米；人员掩蔽面积：1400平方米.人员掩蔽人数：1399人。

(一)给水：本工程人防地下室采用城市自来水作为供水水源，战时按无可靠供水水源进行贮水，贮水时间：饮用水按15天进行贮水，生活用水按9天进行贮水，生活水池内储存口部洗消水量10m3‹.贮水量见表：第二防护单元：第三防护单元：为方便战时水箱安装，二、三核六级二等人员掩蔽所战时饮用水采用60m3+30m3的不锈钢装备水箱；生活用水采用60m3的不锈钢装备水箱。

一、四核六常六级甲类人防物资库生活饮用共用水箱采用10m3的不锈钢装备水箱。

(同时储存口部冲洗用水)。

柴油发电机房配备有效容积2m3的水箱。

60m3水箱规格：6000x 4500x 2500。

30m3水箱规格：4000x 3000x 2500。

10m3水箱规格：2500x 200x 2000。

2m3水箱规格：2000x1000x1500战时生活、洗消用水采用气压自动给水设备供给，在供电中断情况下采用手摇泵供水。

(二)、战时排水：生活污水及洗消废水分别排入掩蔽部内的污水，废集水池内，生活污水采用平战合用的污水泵提升排入城市下水道，洗消废水采用移动式潜水泵提升排入城市下水道，断电的情况下采用手摇泵排水。

隔绝防护时间内，人防地下室不得向外部排水。

(三)、防护措施1、地面建筑的所有排水管一律不得进入人防地下室。

穿越人防地下室顶板时，应采取防护密闭措施。

2、允许穿越防护外墙及顶板的所有给排水管道，必须位于防护外墙及顶板的内侧设置抗力不小于1MPa的防爆波阀门。

第1篇一、施工前的准备工作1. 施工图纸审查：在施工前，对施工图纸进行仔细审查，确保图纸符合《人民防空地下室设计规范》等相关规范要求。

2. 施工组织设计：根据施工图纸和工程实际情况，编制详细的施工组织设计，明确施工流程、质量标准、安全措施等。

3. 施工人员培训：对施工人员进行专业培训，提高施工人员的技术水平和安全意识。

二、施工过程中的要点1. 预留预埋施工：在土建结构施工阶段，根据设计要求进行预留预埋，确保管道、设备安装的准确性。

施工过程中，对预留预埋进行严格的质量控制，确保其符合规范要求。

2. 管道设备安装：在土建主体工程结束并检验合格后，进行管道设备安装。

安装过程中，严格按照《人民防空地下室设计规范》等相关规范进行，确保管道、设备安装质量。

3. 给排水系统施工：给排水系统施工包括给水管道、排水管道、雨水管道等。

施工过程中，注意以下几点：（1）管道材质：选用符合规范要求的管道材质，确保管道的耐腐蚀、耐压性能。

（2）管道连接：管道连接采用焊接、法兰连接等方式，确保连接牢固、密封。

（3）管道坡度：管道安装时，确保管道坡度符合规范要求，便于排水。

4. 水箱施工：水箱是给排水系统的重要组成部分，施工过程中注意以下几点：（1）水箱材质：选用符合规范要求的水箱材质，确保水箱的耐腐蚀、耐压性能。

（2）水箱安装：水箱安装位置应符合设计要求，确保水箱的稳定性和安全性。

（3）水箱检验：水箱安装完成后，进行严格的检验，确保水箱无渗漏、变形等问题。

5. 消防设施施工：在给排水系统中，消防设施是重要的组成部分。

施工过程中，注意以下几点：（1）消防水池：消防水池的施工应符合规范要求，确保消防水池的容量和水位。

（2）消防水泵：消防水泵的安装应符合规范要求，确保消防水泵的运行稳定。

（3）消防管道：消防管道的安装应符合规范要求，确保消防管道的通畅和安全性。

三、施工后的验收1. 施工完毕后，对给排水系统进行全面的验收，确保系统运行正常。

人防工程给水排水设计探讨李东彬摘要：在城市化进程不断加快的过程当中，较多的高层建筑在此当中得到了建设。

在高层建筑当中，人防工程是其中的重要组成部分，做好给排水设计工作十分关键。

在本文中，将就人防工程给水排水设计进行一定的研究。

关键词：人防工程;给水排水;设计一、引言人防工程是现今城市发展当中的重要组成部分，对于人防工程来说，对于给排水设计具有较高的要求。

在具体工作开展当中，即需要能够对人防工程的运行特点进行充分的把握，以科学方式的应用保证挤排水设计效果。

二、人防工程建设意义（一）安全方面在现今国际局势较为动荡的情况下，整体国际局势向着多极化方向发展，世界上几个大国间关系处于不断变化、微妙的状态当中。

在我国周边区域，部分不安定因素依然存在，无论是从现实还是潜在角度而言，都对我国整体安全造成了较大的威胁。

在该情况下，需要能够对国家安全利益同人防建设间存在的关系形成深刻认识，在保持必要准备的情况下为保证国家安全打下基础。

（二）城市发展方面在现今我国城市化进程不断加快的过程中，城市交通也在此当中面临到了较大的压力。

通过城市地下空间的开发，能够对交通压力起到较好的缓解效果。

近年来，我国建立了多种形式的地下工程，包括有行人街道以及地下隧道等，使城市交通具有了上下交错的特点，也是的地下空间具有了更强的商业潜力。

三、设计重点（一）给水管道设计在高层建筑地下室当中，给水管道基本为水泵房，供水管道与水池的也是人防工程在具体作战当中的生活供水以及饮用储水管道。

通常来说，需要能够在非人防区对水泵房以及供水水池进行设置，通过集中管道井的应用对消防与生活给水管道进行连接，同建筑用水点做好衔接处理。

在穿过人防围护结构时，需要能够做好防护阀门以及刚性防水套管的合理设置。

在作战过程当中，如供水管道、城市水源没有受到污染，则不需要对战时储水进行使用。

如需要对内水源进行建立，则需要能够做好城市、人工地下工程的同时设计。

在人防工程当中，如果使用的是自来水，同时具有内水源，则需要能够对隔断方式进行使用，以此避免水源间存在串通情况，通常情况下，高层建筑人防地下生活水池所使用的都是不锈钢水池，如在保护区域当中对水池进行设置，以此应用为具体作战当中的饮用水，在此情况下，水池补水进水管道则需要能够从人防围护结构侧壁穿过，做好对应设备的安装。

人防工程给水排水设计人防工程在战争时期主要的目的就是为了抵抗一些具有杀伤性较大武器的破坏，是保护人民生命财产安全的防护工程。

人防工程是城市建设的主要组成部分，在保留自身特色的前提下移经济建设为中心的方向进行发展，并且逐渐融入到地下空间综合开发领域中。

一、人防工程给水和排水设计需注意的一些问题人防工程给排水一般包括：饮用水、生活用水、洗消用水、消防用水和设备用水。

人防工程的给排水设计，严格执行《人民防空工程设计防火规范》。

（一）人防工程给水设计应注意的问题1、水源人防工程的水源一般有三种：市政管网供水，人防工程区域水源和自备水源。

城市自来水为水源的特点是：水质、水量可靠，成本低，出于节省建设运行管理费用，人防工程多数采用市政管网城市自来水供水的方式。

2、给水管材及安装根据相关工程设计规范规定的要求“穿过人防围护结构的给水管道应采用钢塑复合管或热镀锌钢管”，所以在穿过防护结构处时，不仅仅要预埋防护密闭套管，而且不允许PVC管从此穿过。

凡是要穿过人防围护结构（包括防护密闭墙和密闭墙）的管道都需要在人防区内侧加防护阀门。

现行规范对防护阀门的叙述为公称压力不小于1.0MPa，阀芯为不锈钢或铜材质的闸阀或截止阀。

如果管道同时穿过防护密闭墙和密闭墙，而且管道为热镀锌钢管则只需在防护密闭墙内侧加防护阀门。

当管道穿过两个防护单元的隔墙时应分别在两个防护单元两侧加装防护阀门。

防护阀门的安装应尽量垂直于人防墙面安装，并距墙面不宜大于200mm。

3、饮用水池人防工程生活、饮用水水量标准应根据其用途、卫生设备的完善程度和当地的气候条件等因素综合考虑确定。

对于平时将消防水池设置在人防工程内，还需根据具体工程消防系统的复杂程度、造价等因素综合考虑。

如消防系统很复杂，需穿越人防工程的管道多，则宜将消防水池放在非防护区。

（二）人防工程排水设计需注意的一些问题1、排水管道的设置人防工程排水主要包括生活污水，设备废水，人员、地面、墙及设备的洗消废水，消防废水及口部雨水。

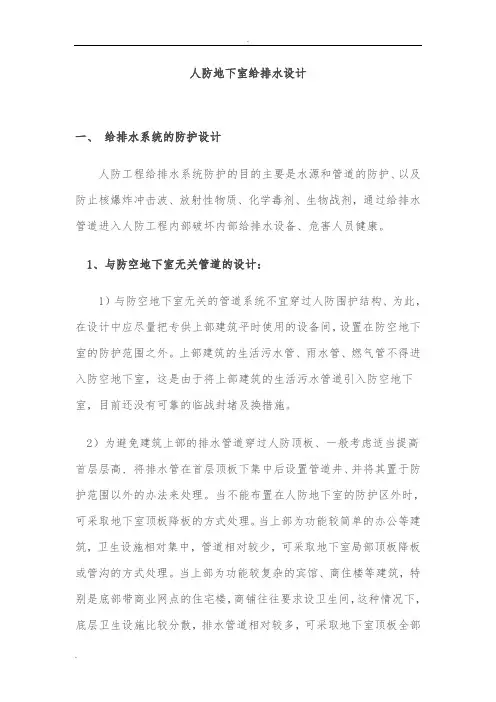

人防地下室给排水设计一、给排水系统的防护设计人防工程给排水系统防护的目的主要是水源和管道的防护、以及防止核爆炸冲击波、放射性物质、化学毒剂、生物战剂，通过给排水管道进入人防工程内部破坏内部给排水设备、危害人员健康。

1、与防空地下室无关管道的设计：1）与防空地下室无关的管道系统不宜穿过人防围护结构、为此，在设计中应尽量把专供上部建筑平时使用的设备间，设置在防空地下室的防护范围之外。

上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室，这是由于将上部建筑的生活污水管道引入防空地下室，目前还没有可靠的临战封堵及换措施。

2）为避免建筑上部的排水管道穿过人防顶板、一般考虑适当提高首层层高, 将排水管在首层顶板下集中后设置管道井、并将其置于防护范围以外的办法来处理。

当不能布置在人防地下室的防护区外时，可采取地下室顶板降板的方式处理。

当上部为功能较简单的办公等建筑，卫生设施相对集中，管道相对较少，可采取地下室局部顶板降板或管沟的方式处理。

当上部为功能较复杂的宾馆、商住楼等建筑，特别是底部带商业网点的住宅楼，商铺往往要求设卫生间，这种情况下，底层卫生设施比较分散，排水管道相对较多，可采取地下室顶板全部降板的方式处理。

降板的深度一般为450~600mm。

当底层卫生设施排出管放坡仍不够时，可考虑部分卫生间再垫高。

2、与防空地下室相关管道系统的设计：穿过人防围护结构的管道，其公称直径不宜大于150mm；穿过人防围护结构的管道，均应采取以下防护密闭措施：1）设置刚性防水套管：当管径≤DN150mm应设置刚性防水套管；当管径＞DN150mm或管道穿过核4级、核4B级的甲类防空地下室临空墙时应设置外侧加防护挡板的刚性防水套管。

2）设置防护阀门：防空地下室的给水引入管、排水出户管、污水池透气管、发电机房供油管，应在防空地下室的内侧设置防护阀门；穿过防护单元之间的防护密闭隔墙时，应在墙两侧的管道上设置。

考虑到市场上1.6 Mpa的阀门质量较有保证，建议参照消防要求选用工作压力为1.6 MPa的防护阀门。

【给排水知识】人防给排水系统施工要点人防工程是保障人民生命财产安全的重要设施，而给排水系统在人防工程中起着至关重要的作用。

它不仅要满足日常的使用需求，还要在战时能够有效地保障人员的生存和防护。

因此，在人防给排水系统的施工过程中，必须严格把控各个施工要点，确保系统的可靠性和安全性。

一、施工前的准备工作在施工前，需要对施工图纸进行详细的会审。

施工人员要熟悉设计意图，明确人防给排水系统的组成、布局和技术要求。

同时，要对施工现场进行勘察，了解地质条件、周边环境和地下管线等情况，为施工方案的制定提供依据。

编制科学合理的施工方案是施工前的重要工作之一。

施工方案应包括施工流程、施工方法、质量控制措施、安全保障措施等内容。

要根据工程的特点和实际情况，合理安排施工进度，确保施工的顺利进行。

施工材料和设备的准备也是不可忽视的环节。

所选用的材料和设备必须符合人防工程的质量标准和设计要求，具备相应的合格证明文件。

对于管材、管件、阀门等重要部件，要进行严格的检验和测试，确保其质量合格、性能可靠。

二、管道的安装施工要点（一）给水管安装给水管一般采用镀锌钢管或钢塑复合管。

在安装前，要对管材进行外观检查，确保无裂纹、砂眼等缺陷。

管道的连接方式通常有螺纹连接、法兰连接和焊接。

螺纹连接时，要保证螺纹的加工质量，螺纹应规整、无断丝或缺丝；法兰连接时，法兰的密封面应平整、无划痕，垫片的材质和规格要符合要求；焊接连接时，焊缝应饱满、均匀，无夹渣、气孔等缺陷。

给水管的安装要注意管道的坡度和走向，确保水流顺畅。

水平管道的坡度一般为2‰～5‰，坡向排水方向。

管道的支架和吊架要安装牢固，间距要符合规范要求。

（二）排水管安装排水管通常采用铸铁管或 UPVC 管。

铸铁管的连接一般采用承插连接，接口处要填充密封材料，确保密封良好；UPVC 管的连接多采用粘接，粘接剂的涂抹要均匀，连接部位要紧密贴合。

排水管道的坡度要符合设计要求，一般情况下，生活污水管的坡度为5‰～12‰，雨水管的坡度为 1%～3%。

计算书（给水排水专业）工程名称：XX人防工程工程编号：设计阶段：施工图校对：计算：打印时间：XX工程概况：工程包含五个二等人掩，一个专业队队员掩蔽部，一个专业队装备掩蔽部。

一.给水系统设计1、给水水源战时按无可靠内水源考虑，由市政管网直接供水，各防护单元从室外市政管网引入生活给水管接至战时水箱，水箱后设加压水泵供水至各口部洗消。

2、各用水量计算如下：1）人员生活用水量按下式计算：Vi=qitin/1000Vi—人员生活用水量（n?）qi一掩蔽人员生活用水标准（L/d.P）ti一生活用水贮水时间（d）n一掩蔽人数2）人员饮用水量按下式计算：V2=q2t241000V2—人员饮用水量（n?）q2一掩蔽人员饮用用水标准（L/d.P）t2—饮用用水贮水时间（d）n一掩蔽人数3）口部染毒区墙面、地面冲洗用水量按需冲洗部位一次计算.人掩掩蔽部考虑饮用水及生活用水各单元给水计算结果详见表1-1;战时给排水计算表1-1:3、热水用量及热水器选型计算热水量按洗消器具计算：q=nqe式中：q—每套淋浴器和洗脸盆热水供应量，本工程取320L n一淋浴器和洗脸盆的套数专业队队员掩蔽部主要出入口处器具用水量：q=3*320=960L按人员洗消用水量计算：ql=Qemebe式中：Qe一洗消人员用水量(L)，取40L/(人•次)me一防护单元内掩蔽人数(人)be一洗消人员百分数；专业队队员掩蔽部取20%,洗消人数二260*0. 2=52,热水用量为52X40=2080 (L)当人员洗消用水量大于洗消器具热水供应量时，热水供应量仍按洗消器具的套数计算，即：抢险抢修专业队队员掩蔽部热水量选用960Lo热水器设计耗：Q=qp (tr-tl)C/3600其中：Q—设计耗热量(W)q一人员洗消用热水供应量(L )P 一水的密度(kg/L)C一水的比热,C=4187 (J/(kg ・ ° C)tr—供应热水温度(° C)tl—冷水温度(° C),按当地最冷月平均给水温度计，取4。

xxxx工程给排水计算书设计单位：xxxx2017年3月一、设计依据：1．《人民防空工程战术技术要求》2．《人民防空指挥工程设计标准》RFJ1-20063．《人民防空工程设计规范》GB50038-20054．《人民防空工程设计防火规范》GB50098-2009。

5．《建筑给排水设计规范》GB50015-2003（2009年版）6．《防空地下室设计手册》7．《工程设计委托书》二、工程概况：本项目为xxxx人防工程,为附建式人防地下室。

地下室建筑层数地下一层，人防工程设于地下一层，共设置13个人员掩蔽防护单元，2个物资库。

平时功能为地下停车库，战时功能为甲类人防工程。

人防建筑面积：30487.17平方米。

其中核5常5级二等人掩11769.95平方米.核6常6二等人掩13343.14平方米。

本工程掩蔽面积：19511.77平方米。

二等人员掩蔽共掩蔽10039人，物资库掩蔽物资10318.21立方米。

战时电源引自室内固定电站，内设两台180KW电机，位于防护单元一，电站面积：223.13平方米，抗力级别核5常5级，无防化要求。

三、水源条件：该工程所处位置无可靠内水源。

人防地下室以城市自来水做供水水源，各防护单元从室外市政给水管网引入生活给水管接至战时水箱，水箱后设加压水泵供水至各口部洗消；当城市自来水管网遭到破坏时，由地下室的生活贮水箱提供生活饮用水和生活用水。

三、用水量计算：1、用水量标准：根据国家标准《人民防空地下室设计规范》GB50038-2005的要求：人防分区生活用水量标准为3～6L/人·天；饮用水标准为4L/人·天。

2、贮水时间：防空地下室应在每个防护单元的清洁区单独设置生活饮用水贮水池(箱)，贮水池(箱)的容积应根据防空地下室的水源条件选用。

3、贮水容积：防空地下室掩蔽人员活用水贮水容积按下式计算：式中：V1——人员生活用水量（m3）q1 ——掩蔽人员生活用水量标准（L／（P·d））；t1 ——生活用水贮水时间（d）n——掩蔽人数防空地下室掩蔽人员饮用水贮水容积按下式计算：式中：V2——人员生活用水量（m3）q2 ——掩蔽人员生活用水标准（L／（P·d））；t2——饮用水贮水时间（d）；L ——防空地下室内掩蔽人数（P）。

人防地下室给排水设计分析摘要：目前人民防空地下室的量也在快速增大。

而这种工程主要用于战时保护人们的安全，其中的给水排水设计尤其重要。

本文首先说明了人防地下室给排水设计的重要性，然后详细阐述了人防地下室给排水设计的要点。

关键词：人防；地下室；给排水；消防1.人防地下室给排水设计的重要性在我国，国家高度重视人防建设和社会经济的协调健康发展，人防地下室在建设的过程中，应该符合现阶段的城市发展规划。

就目前来讲，人防地下室的平常应用多用于车库以及商场。

但是在之前的战争时期，则就是人员的掩蔽所。

对于战时的掩蔽所供水工程，排水设计就显得尤为重要。

只有合理地设计出人防地下室的排水系统，才能保证人防地下室的水源供给充足，实现人防建设和城市建设的完美结合。

1.人防地下室给排水设计的要点1.人防地下室给水设计1.水源在战时，水源直接关系到战备的功能及人们的生命安全，基于此，人防地下室的给水设计至关重要。

一般来讲，人防地下室采用市政给水供给方式，但是如果条件允许，自备内水源也是一种积极稳妥的水源供给方式。

1.水质即使在战时，人防地下室的生活饮用水也应满足国家《生活饮用水标准》的要求，以最大程度的保证人民群众的饮水安全。

1.贮水池（箱）首先要合理确定人防工程战时储水池的有效容积，一般需考虑战时用水与洗消标准、使用人数、储水时间和面积等因素来最终确定。

战时的饮用水直接关系到人们的生命，因此人防工程饮用水务必不能另作他用，饮用水的水箱要单独设置，与生活用水水箱区别开来。

若是饮用水与其他用途用水设置在同一水箱，那么不同用途水的取水口则应设置在不同高度，饮用水的取水口则必须设置在下端。

1.洗消用的给水设计在一级人员的掩蔽所内要设置洗消间，并在其内设置一到两个淋浴器。

战时的淋浴设施也可在战时进行临时安装，但是需要做好土建的预埋工作。

洗消设施供热采用单管供热模式，热水供应量要按淋浴器全部打开1h来计算。

一般设置即热型的电热水器，保证24小时的热水供应，电热水器要设置在清洁区域内，另外检查穿衣室也可设置电热水器。

人防给排水设计说明1、工程概况：1)本工程人防设在地下三层、地下二层，为全埋式地下人防，人防工程建筑分类为甲类，划分为9个防护单元，2)人防等级：核、常6级丙类人员掩蔽所，核、常6级丁类物资库。

3)本工程人防地下室的总建筑面积为34256m2。

2、人防水箱计算详见下表。

B3层防护单元1、B2层防护单元9为核、常6级丙类人员掩蔽所，掩蔽人数均为1180人。

防护单元1设置两座饮用水箱，有效容积分别为57m3、15m3，总有效容积72m3，设置一座生活用水箱，有效容积54m3；防护单元9设置两座饮用水箱，有效容积分别为40m3、35m3，总有效容积75 m3，设置一座生活用水箱，有效容积56m3。

3、设计依据1)《人防工程建设规划设计条件意见书》2010京防规意字312号（2010年12月24日）2)《人民防空地下室设计规范》(GB50038-2005)；3)《人民防空工程设计防火规范》(GB50098-2009版)；4)《汽车库、修车库、停车场设计防火规范》（GB 50067-97）；5)《高层民用建筑设计防火规范》GB 50045-95（2005年版）；6)《建筑设计防火规范》GB 50016-2006；7)《自动喷水灭火系统设计规范》GB 50084-2001（2005年版）4、设计内容：人员掩蔽所、物资库的给水、排水、消防系统。

5、人员掩蔽所、物资库给水：1）、防空地下室掩蔽人员用水以城市自来水作水源，平时由室外市政管道直接供给，战时由防空地下室内的储水箱供给。

2）、为满足战时工程内掩蔽人员的用水需要，人员掩蔽所在清洁区内按防护单元分别设置生活用水储水箱和饮用水储水箱。

战时饮用水箱储水采用氯片消毒。

3）、防空地下室的防毒通道内及各密闭通道附近设置皮带冲洗龙头，于战后对各通道及出入口进行冲洗。

6、排水：1）、洗消间设洗消污水集水坑，战后由设在集水坑内的潜水排污泵把洗消污水单独排出工程外。

2）、口部的进风竖井、扩散室等的洗消污水排水排至集水井，不设排水泵，战时由专业队进行洗消及排水。

人防工程给排水设计知识总结（1）一、建筑专业提供初步设计方案1、给水项目检查人员掩蔽工程：（1）查看给水箱有没有可合理放置的位置，包括引入管、水箱、气压供水设备。

（2）查看主要出入口简易洗消间位置、洗消栓位置是否能合理放置。

人防医疗救护站工程：（1）检查水箱间能否合理放下水箱、气压供水设备、开水间，给水引入管能否合理放置。

（2）救护站第一密闭区能否放下2000×1000×2000的水箱（水管引入侧距墙1000，没有水管引入侧距墙700），洗消间有没有能够合理放置电热水器的位置。

（3）查看主要出入口简易洗消间位置、洗消栓位置是否能合理放置。

移动电站：（1）移动电站出入口简易洗消间位置、洗消栓位置是否能合理放置。

（2）移动电站内水箱能否合理放置，并与发电机组、通风管、空调室外机等不构成位置、空间矛盾。

2、排水检查项目；人员掩蔽工程：（1）查看主要出入口防毒通道、防护密闭门外是否各自放置1000×1000×1000h规格洗消废水集水坑。

（2）查看次要出入口是否在密闭通道设置内1000×1000×1000h规格洗消废水集水坑一个。

（在防护密闭门外设一个1000×1000×1000h规格洗消废水集水坑或者安装防爆地漏连接至密闭通道内洗消集水坑）人防医疗救护站工程：（1）查看主要出入口防毒通道、防护密闭门外是否各自放置1000×1000×1000h规格洗消废水集水坑。

（2）查看次要出入口是否在密闭通道设置内1000×1000×1000h规格洗消废水集水坑一个。

（在防护密闭门外设一个1000×1000×1000h规格洗消废水集水坑或者安装防爆地漏连接至密闭通道内洗消集水坑）（3）检查洗消间是否有1200×1500×1000h规格洗消废水集水坑一个。

（4）救护站工程内部卫生间各自单独在卫生间或附近设置1200×1500×1000h规格污水集水坑一个。
