广联达钢筋—导图

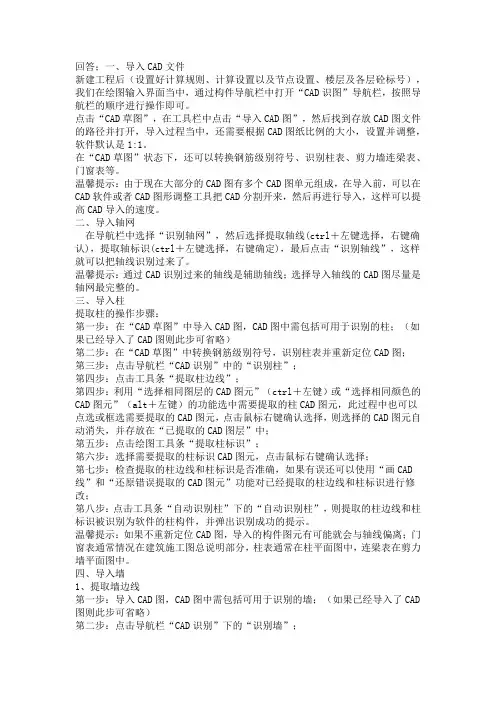

回答；一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。

点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。

在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。

温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。

二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。

温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。

三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD 线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。

广联达钢筋计算设置-图文PartI一、楼层设置广联达钢筋楼层设置中，基础层层高设置1、当无地下室时，基础的底部到首层的结构底面标高2、当有地下室时，基础的底部到地下室的地面标高广联达软件将基础看做一个楼层是比较死板的思路，或者说是一种处理上的欠缺，基础层往下永远没有其他层，基础应看做高度为0的某层。

软件使用者只需在基础的构件标高里设置即可，建模快速，清晰，直接根据图纸设置，减少换算时间。

同类软件，鲁班做的比较好，但基础形式一直未补充完善二、基础1、桩基础在桩基础内进行定义，对三桩承台、多边形承台需注意定义后布置的平面位置是否与平面位置有偏差。

可通过S命令，若位置有偏差，则用V命令移动。

导图然后反定义的，不存在这个问题。

2、如果遇到不能定義的構件，直接用異形構件自定義來做。

3、正负0处的梁3.1正负0结构梁板随着工业厂房的增多，建设单位对首层地面的重视，设计师经常用到地框梁（DKL）的结构形式，但往往又跟基础梁类似。

在软件算量中，可直接按钢筋算量，然后导入土建，不用担心框架梁无法计算垫层、土方的问题。

4、阀板基础阀板基础通常为一块整板，在阀板钢筋的布置过程中，需定义阀板底部筋、中部筋、面筋。

双层双向钢筋可以分别某Y方向布置底面筋或用自动布筋（阀板主筋）。

阀板负筋是指单独的上部负筋。

设计通常要求，承台无面筋时，阀板面筋贯通，阀板滴筋断开锚固入承台内一个LA或者设计指定的长度。

因此应联合阀板、承台进行计算设置或属性设置。

5、广联达梁式配筋因为是软件默认是有坡度的，故而90度承台需进入承台里面设置节点，将10某D,修改为0.6、有地下室，但基础不在同一层的情况，可以分层建模7、承台底筋弯起百分比承台计算参数设置上部、下部项用，比如10某d+（h-10某d）/3,但对于环箍计算可能有误。

故计算后再结合本法则8、承台标高承台标高先按多数标高建立，然后修改少数标高。

三、框架柱1、绘制不在轴线交点处的柱先选择“点”，然后用Shift+左键，进行偏移.或者通过单、多偏移来实现；也可通过查改标注来实现。

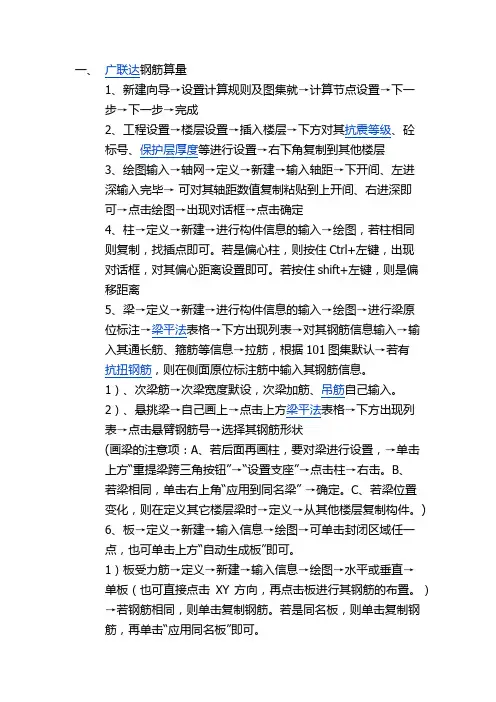

一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。

若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。

若按住shift+左键，则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。

1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。

2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。

B、若梁相同，单击右上角“应用到同名梁” →确定。

C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。

)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。

1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。

）→若钢筋相同，则单击复制钢筋。

若是同名板，则单击复制钢筋，再单击“应用同名板”即可。

2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。

（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。

选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。

7、基础：1）独立基础→定义→新建独立基础→新建独立基础单元（有几阶就建几个独基单元）→输入相应信息→绘图即可。

钢筋翻样软件CAD导图详细步骤关于新建工程双击桌面上广联达钢筋施工翻样软件的图标，然后点击新建工程,在蓝色字体后面的空白处点击两下，选择相应的结构和抗震等级，在工程名称后面输入实际工程名字。

等它有11G和非11G不能切换提示后,点击“是”。

点击下一步,再点击完成.关于导入CAD图纸左键点击左下方的“绘图输入"，然后再点击两下左下方的“CAD识别”，在左键点击旁边的“CAD草图”，点击上方的“添加图纸”，它会弹出一个新窗口，选择左方的桌面或者计算机，找到我们工程的电子图纸，双击那张图纸。

稍等片刻，便会显示出图纸的信息，在点击上方整理图纸后面的箭头，再左键点击“手工分割“，滚动中键是放大或者缩小，按着中键移动鼠标是移动整个画面。

点了“手工分割”以后，按住左键从上到下拉个矩形框选择“结构层高表”、“框架柱平法配筋图”、“框架柱平面布置图"、“3。

9标高梁配筋图，拉框选择的时候要把所需要的信息全部框柱，宜多不宜少，然后点击右键确定,会弹出一个“请输入图纸名称"的窗口，可以自己打字进去,也可以用左键点击CAD图上的名称，然后再点确定。

关于识别楼层表分好图后，左方会出现黄色的单张图纸列表，双击“结构层高表”,左键点击上方转换符号旁边的“识别楼层表”,在层高表从上到下框住所需要的信息，砼标号暂时不能识别，不用框。

然后点击右键，把最上面黄色的一行都选好相应的类别，比如首列是楼层号,就选择名称。

在点击确定,这样楼层就建好了,下面我们要修改的是砼标号.左键点击左方的工程设置，把鼠标移动到上方，点击首层所在的那一行,双击混凝土标号所在的那一列数值，点击旁边的三角形选择对应的砼标号。

当然，抗震等级的调整也可以这样做。

如果第二层等和首层的砼标号一样，那点击右下方“复制到其他楼层",在其他楼层前面打个勾，点击确定就可以了.这里的砼标号是按照楼层的，也可以点上方其他楼层所在的行，单独调整。
