压力容器常用(chánɡ yònɡ)材料(cáiliào)的基本(jīběn)知识(zhī shi)1、压力容器用钢板(gāngbǎn)选用时应考虑:①设计压力;②设计温度;③介质特性;④容器类别。
2、从材料力学性能来说,升温等效于升压,降温将导致钢材的脆性增加。
3、对同一种材料来说,随温度和板厚的增加,其许用应力则降低。
因而当容器壳体的名义厚度处于钢板许用应力变化的临界值时,应考虑此问题。
如处于16mm的Q235-B、Q235-C和16mm、36mm的Q345R都会发生许用应力跳档现象。
4、钢材的强度和塑性指标可通过拉伸试验和冷弯试验(室温下进行)获得。
5、板材供货时薄板以热轧状态供货,厚板以正火状态供货(因强度和韧性下降)。
6、压力容器用钢板当达到一定的厚度时,应在正火状态下使用,即使用正火板,如用于壳体厚度>30mm的Q345R钢板必须要求正火状态下供货和使用。
需注意:正火仅对板材而言,而非整体设备。
(热轧板呈铁红色,正火板呈铁青色)。
7、压力容器用钢与锅炉用钢类同,首先要保证足够的强度,还要有足够的塑性,质地均匀等。
因此,必须选用杂质(S、P)和有害气体含量较低的碳素钢和低合金钢,均为镇静钢。
且为保证受压元件材料的焊接性能,一般须控制材料的含碳量≤0.25%。
材料的含碳量升高,则其冲击韧性下降,脆性转变温度升高,在焊接时容易产生裂纹。
8、低合金钢的机械性能、耐腐蚀性、耐热性、耐磨性等均比碳素钢有所提高,其中最常用的是:Q345R。
它不仅S、P含量控制较严,更重要的是要求保证足够的冲击韧性,在材料验收方面也比较严格。
因此其使用压力不受限制,使用温度上限为475℃,下限为-20℃。
板厚为3~200mm。
是应用很广的材料。
9、Q345R(GB713-2008)代替原16MnR)的使用说明:①、Q345R的适用范围是:使用压力不限、使用温度为-20~475℃。
文件编号: 10-54-9A -A9-3E整理人 尼克压力容器常用钢材金属材料的基本知识1、有关材料力学(机械)性能名词1.1极限强度:材料抵抗外力破坏作用的最大能力,叫做极限强度;分:抗拉强度,抗压强度,抗弯强度,抗剪强度,单位是兆帕。
1.2屈服点,屈服强度,单位是兆帕。
1.3弹性极限:材料在受到外力到某一极限时,若除去此外力,则变形即恢复原状,材料抵抗这一外力的能力。
1.4延伸率:材料受拉力作用断裂时,伸长的长度与原有长度的比值。
1.5断面收缩率:材料受拉力作用断裂时,断面缩小的面积与原有断面面积的比值。
1.6硬度:材料抵抗硬的物体压入表面的能力。
一般是用一定负荷把一定直径的淬硬钢球压材料表面,保持规定时间后卸除载荷,测量材料表面的压痕,按公式用压痕面积除以负荷所得的商。
依据测量方法的不同,有布氏硬度HB,洛氏硬度HR,表面洛氏硬度,维氏硬度HV。
2、金属材料分类2.1 按组分分:纯金属和合金,2.2 按实用分:黑色金属(铁和铁合金),有色金属(指铜,锡,锰,铅,铝等)3、钢铁3.1钢的定义:是指碳含量低于2%的一种铁碳合金,当然,其中还含有一定量的硅、锰、磷、硫等元素。
铁的定义:是指碳含量高于2%的一种铁碳合金。
含碳量小于0.04%为工业纯铁。
3.2 钢的分类3.2.1按化学成分分:碳素钢(除铁外,含有少量的硅、锰、硫、磷);合金钢(钢中加入了一些如铬,镍、钼、钨、钒等元素)3.2.2按含碳量分:低碳钢(含碳量<0.25%);中碳钢(含碳量0.25~0.6%);高碳钢(含碳量>0.6%)。
3.2.3 按质量分:主要是控制钢中含硫、含磷量;普通钢(S不超过0.050%,P不超过0.045%),优质钢(S不超过0.035%,P不超过0.035%),高级优质钢(S不超过0.025%,P不超过0.030%),特级质量钢(S不超过0.015%,P不超过0.025%)。
3.2.4 按用途分:结构钢(建筑、机器零件),工具钢(工具、模具、量具),特殊用途(如不锈钢、耐酸钢、耐热钢、磁钢等),专业用钢(如汽车用钢,化工用钢,锅炉用钢,电工用钢,焊条用钢等)。

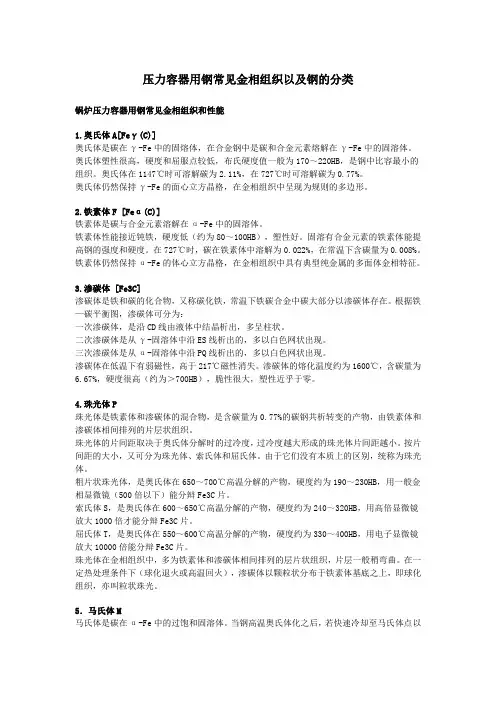

压力容器用钢常见金相组织以及钢的分类锅炉压力容器用钢常见金相组织和性能1.奥氏体A[Feγ(C)]奥氏体是碳在γ-Fe中的固熔体,在合金钢中是碳和合金元素熔解在γ-Fe中的固溶体。
奥氏体塑性很高,硬度和屈服点较低,布氏硬度值一般为170~220HB,是钢中比容最小的组织。
奥氏体在1147℃时可溶解碳为2.11%,在727℃时可溶解碳为0.77%。
奥氏体仍然保持γ-Fe的面心立方晶格,在金相组织中呈现为规则的多边形。
2.铁素体F [Feα(C)]铁素体是碳与合金元素溶解在α-Fe中的固溶体。
铁素体性能接近钝铁,硬度低(约为80~100HB),塑性好。
固溶有合金元素的铁素体能提高钢的强度和硬度。
在727℃时,碳在铁素体中溶解为0.022%,在常温下含碳量为0.008%。
铁素体仍然保持α-Fe的体心立方晶格,在金相组织中具有典型纯金属的多面体金相特征。
3.渗碳体 [Fe3C]渗碳体是铁和碳的化合物,又称碳化铁,常温下铁碳合金中碳大部分以渗碳体存在。
根据铁—碳平衡图,渗碳体可分为:一次渗碳体,是沿CD线由液体中结晶析出,多呈柱状。
二次渗碳体是从γ-固溶体中沿ES线析出的,多以白色网状出现。
三次渗碳体是从α-固溶体中沿PQ线析出的,多以白色网状出现。
渗碳体在低温下有弱磁性,高于217℃磁性消失。
渗碳体的熔化温度约为1600℃,含碳量为6.67%,硬度很高(约为>700HB),脆性很大,塑性近乎于零。
4.珠光体P珠光体是铁素体和渗碳体的混合物,是含碳量为0.77%的碳钢共析转变的产物,由铁素体和渗碳体相间排列的片层状组织。
珠光体的片间距取决于奥氏体分解时的过冷度,过冷度越大形成的珠光体片间距越小。
按片间距的大小,又可分为珠光体、索氏体和屈氏体。
由于它们没有本质上的区别,统称为珠光体。
粗片状珠光体,是奥氏体在650~700℃高温分解的产物,硬度约为190~230HB,用一般金相显微镜(500倍以下)能分辩Fe3C片。

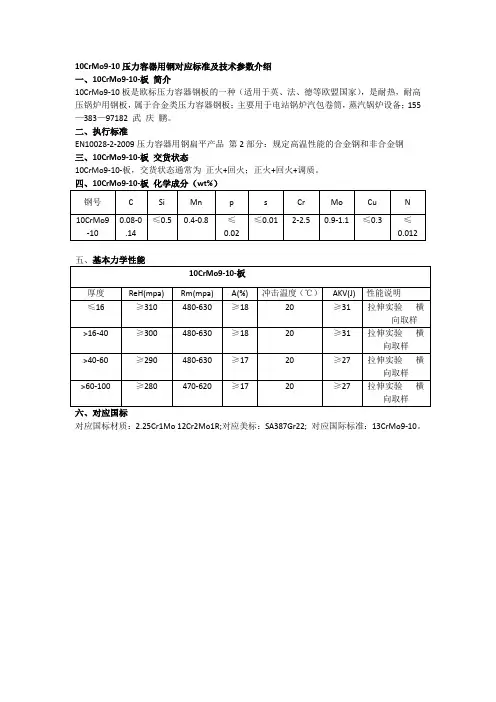

压力容器钢板性能特点
涟钢可生产压力容器用钢主要有焊接气瓶用钢、中常温压力容器用钢、低温压力容器用钢。
今天给大家介绍中常温压力容器用钢:
交货标准
中常温压力容器用钢主要用于民用锅炉及一般的工业锅炉
力学性能
