明挖管道工程专项施工（方案）

工程名称：白蕉水质净化厂管网配套工程第二标段

施工单位： 太原市市政工程总公司

编 制 人：

技术负责人：

编制时间： 2010年11月25日 白蕉水质净化厂管网配套工程第二标段明挖管道 专项施工方案

2

1. 概述 ..................................................................................................... 4

1.1 编制依据 ........................................................................................... 4

2. 施工组织机构 ..................................................................................... 7

2.1机构设置原则 .................................................................................... 7

2.2 项目经理部作业队设置 ................................................................... 8

3.施工总体方案及总体工期安排 ........................................................... 9

4.资源配置 ............................................................................................. 10

4.1劳动力组织计划 .............................................................................. 10

4、2材料计划 ........................................................................................ 11

4、3、施工机械配备 ............................................................................. 13

5、1 沟槽开挖及钢板桩支护工程 ....................................................... 14

5、3、钢板桩支护 ................................................................................. 25

5、4 污水管道安装 ............................................................................... 31

5、4、1、施工准备 ............................................................................... 32

5、4、2、管底基础的处理 ................................................................... 34

5、4、3、管线对接 ............................................................................... 35

5、4、4、内壁加固定带 ....................................................................... 38

5、4、5、管线的敷设 ........................................................................... 38

5、4、6、管与污水井的连接 ............................................................... 38

5、4、7、回填 ....................................................................................... 41 白蕉水质净化厂管网配套工程第二标段明挖管道 专项施工方案

3 5、4、8、 闭水试验 ............................................................................. 42

6. 安全措施 ........................................................................................... 43

6、1安全生产总目标 ............................................................................ 43

6、2、安全生产管理体系 ..................................................................... 43

6、3安全生产保证措施 ........................................................................ 44

6、4、夜间施工安全措施 ..................................................................... 46

7、1、 工程质量目标 ........................................................................... 47

7、2 、工程质量保证体系 ................................................................... 47

7、3、 项目经理部组织机构质量责任人职责 ................................... 48

7、4、 施工质量保证措施 ................................................................... 50

7、4、1、确保施工质量的技术措施 ................................................... 50

7、4、2、保证质量的管理措施 ........................................................... 51

7、5、 雨季施工保证措施 ................................................................... 51

白蕉水质净化厂管网配套工程第二标段明挖管道 专项施工方案

4 珠海市斗门区白蕉水质净化厂管网配套工程第二标段

明挖管道工程施工方案

1. 概述

1.1 编制依据

1.1.1 国家有关方针政策，以及国家和珠海市有关规程、规范和施工、验收标准等。

1.1.2 白蕉水质净化厂管网配套工程-幸福路、湖滨路污水工程有关图纸

1.1.3 现场调查资料。

1.2 工程概况

幸福路位于斗门区白蕉工业园中部，呈东西走向，主干管设计起点为坐标为：X=2452016.246、Y=97990185，终点为幸福路与湖滨路交叉口北，坐标为：X=2453209.088、Y=98571.357，设计总长度为1329m。沿现状道路西北侧敷设，收纳沿线污水后经湖滨路污水主干管输送至白藤湖污水提升泵站。主要工程项目为：①主干管支护开挖（抛石挤淤）D500聚乙烯塑钢缠绕管长700m；②主干管开挖（抛石挤淤）D800聚乙烯塑钢缠绕管长569m；③支管支护开挖（抛石挤淤）D400聚乙烯塑钢缠绕管长163m；④其它配套的工程项目如砖砌圆形污水检查井、[22槽形钢板桩支护等。

湖滨路位于斗门区白蕉工业园中部友谊河西岸，呈南北走向，属于斗门区重要交通道路之一。主干管设计起点为湖滨路与湖心路交叉口北侧，坐标为：X=2455072.407、Y=96844.286，终点为与幸福路交叉口处，坐标为：X=2453209.088、Y=98571.357；设计总长度为2785m.沿湖滨路西侧敷设，收纳沿线污水后经白蕉路污水主干管输送至白藤湖污水提升泵站。主干管为顶管施工，支管为明挖施工。明挖管道工程项目有：①支护开挖（抛石挤淤）D800聚乙烯塑钢缠绕管长35m；②支护开挖（抛石挤淤）D400聚乙烯塑钢缠绕管长380m；③其它配套的工程项目如砖砌圆形污水检查井、[22槽形钢板桩支护等。

工程地质概况：根据地质说细勘察报告及钻探资料揭露，幸福路与湖滨路沿线地质由上而下分别为：1、人工填土；2、第四系海陆交互相沉积层；3、第四系残积层；4、燕山期侵入花岗岩。

1.2.1 主要技术标准 白蕉水质净化厂管网配套工程第二标段明挖管道 专项施工方案

5 ①管材采用聚乙烯塑钢缠绕管（SN≥8KN/m2）,承插电热熔连接，做法参照06MS201-2/42-43，基础采用石屑垫层基础（详见国标06MS201-2/56-57；

②沟槽回填从管底基础部位开始至管顶以上500mm范围内必须采用人工回填，管顶500mm以上部位可用机械从管道轴线两侧同时夯实，每层回填高度不大于200mm；

③管道开挖污水管检查井采用圆形砖砌污水检查井，具体做法详给排水标准图06MS201-3，个别地段污水检查井位于混凝土路面，井口需做钢筋加强保护，做法详相关大样图；

④管线、检查井施工过程遇电线杆或构建筑物，应采用钢板桩支护，支护范围为线杆中心或构建筑物处边线两侧各5m，挖深超过6m支护时应先行卸1m；钢板桩支撑施工前应对沟槽两侧的建、构筑物和槽壁进行安全检查，撑板支撑应随挖土及时安装，开挖与支撑应交替进行，每次交替深度为0.8m；

⑤机动车道上检查井井盖采用重型（承载力不小于400KN）带防盗措施的球墨铸铁材料井盖，非机动车道、人行道、绿化带上检查井井盖采用轻型（承载力不小于240KN）带防盗措施的球墨铸铁材料井盖，其它要求详见铸铁检查井盖标准（GBT23858-2009），安装具体做法详参06MS201-6相关内容；

合集下载

管道沟槽开挖专项施工方案(精)

管道沟槽开挖专项施工方案(精)

管道沟槽开挖专项施工方案(精)

一、前期准备工作

在进行管道沟槽开挖之前，需要进行充分的前期准备工作，以确保施工工作的顺利进行。具体工作内容包括：

1. 确认施工图纸和设计方案，明确管道的走向、深度和宽度等重要参数；

2. 定位地下管线和其他设施，确保施工过程中不会损坏已有的管线或设施；

3. 通知相关单位和部门，征得必要的施工许可和审批手续；

4. 准备必要的施工人员和机械设备，确保施工人员具备必要的技能和经验；

5. 制定详细的安全计划和应急预案，确保施工过程中的安全。

二、施工工艺流程

1. 示范开挖

在正式开挖之前，首先进行示范开挖，确定地质情况和地下管线情况，为后续施工提供参考。

2. 分段开挖

根据设计要求，将管道沟槽分成若干段，逐段进行开挖。

3. 掘进施工

采用机械设备进行挖土作业，确保开挖速度和施工质量。

4. 边沟支撑

在开挖过程中，及时设置支撑结构，防止沟槽坍塌。

5. 清理及检查

在开挖完成后，清理沟槽内残留的土石，检查沟槽质量，保证施工质量。 三、施工要点

1. 安全第一

在整个施工过程中，安全第一，严格遵守相关安全规定，确保施工人员和设备的安全。

2. 环保措施

在开挖过程中，注意保护周围环境，采取必要的环保措施，减少对周围环境的影响。

3. 质量把关

在施工过程中，加强质量把关，确保施工质量达标，符合设计要求。

4. 施工周期

合理安排施工周期，确保按照计划完成施工任务，节约时间和成本。

四、施工结束及验收

1. 清理整理

施工完成后，及时清理施工现场，恢复原貌。

2. 验收

由相关部门进行施工质量验收，确认施工质量符合要求。

结语

管道沟槽开挖是一项重要的工程施工工作，需要严格按照规程规范进行施工。通过合理的施工方案和严谨的工艺流程，可以保证施工质量和安全，为地下管道的安装和维护提供保障。

管沟开挖支护专项施工方案

管沟开挖支护专项施工方案

管沟开挖支护专项方案

编制：_________________

审核：_________________

审批：_________________

编制日期：二〇二四年三月

目录

第1章 编制说明 ..................................................................................................................... 4

1.1 适用范围 ................................................................................................................. 4

1.2 编制原则 ................................................................................................................. 4

1.3 编制依据 ................................................................................................................. 4

第2章 工程概况 ..................................................................................................................... 5

2.1 工程简介 ................................................................................................................. 5

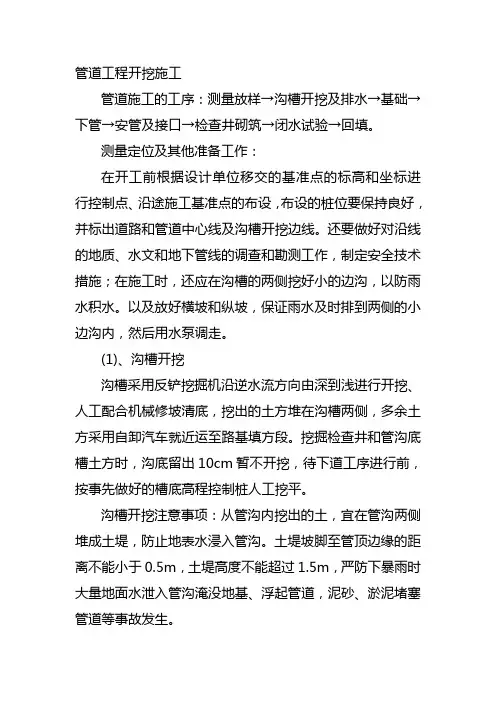

管道工程开挖施工
