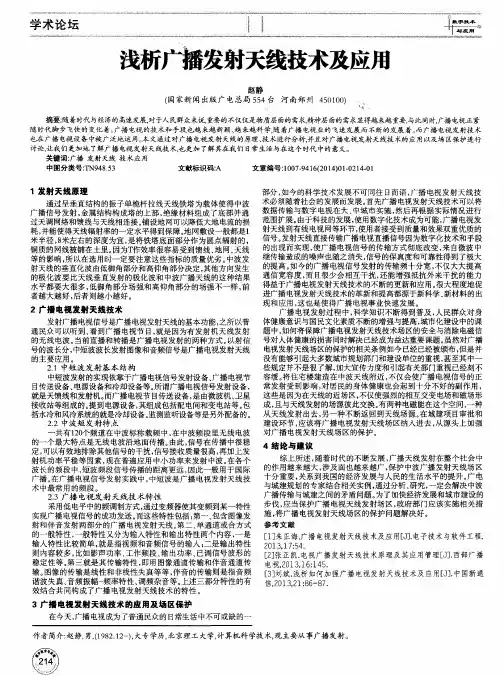

浅析广播发射天线技术及应用
赵静
（国家新闻出版广电总局５５４台河南郑州４５０１００１
摘要：随着时代与经济的高速发展，对于人民群众来说，重要的不仅仅是物质层面的需求，精神层面的需求显得越来越重要 与此同时，广播电视正紧
随时代脚步飞快的变化着。广播电视的技术和手段也越来越新颖、越来越科学，随着广播电视业的飞速发展而不断的发展着。而广播电视发射技术 也在广播电视设备中被广泛地运用。本文通过对广播电视发射天线的原理、技术进行分析，并且对广播电视发射天线技术的应用以及场区保护进行
讨论，让我们更加地了解广播电视发射天线技术，也更加了解其在我们日常生活与在这个时代中的意义。
关键词：广播发射天线技术应用
中图分类号：ＴＮ９４８．５３ 文献标识码：Ａ 文章编号：１００７—９４１６（２０１４）０１ ０２１４．０ｌ
１发射天线原理
通过呈垂直结构的振子单桅杆拉线天线铁塔为载体使得中波 广播信号发射，金属结构构成塔的上部，绝缘材料组成了底部并通 过天调网络和馈线与天线相连接。铺设地网可以降低大地电流的损
耗，并能使得天线辐射率的一定水平得到保障。地网敷设一般都是１
米半径，８米左右的深度为宜，是将铁塔底面部分作为圆点辐射的， 铜质的网线被铺在土里。因为Ｔ作效率很容易受到馈线、地网、天线
等的影响，所以在选用时一定要注意这些指标的质量优劣。中波发
射天线的垂直化波由低御角部分和高仰角部分决定，其他方向发生 的极化波要比天线垂直发射的极化波和中波广播天线的这种结果
水平都要大很多，低御角部分场强和高仰角部分的场强不一样，前 者越大越好，后者则越小越好。
２广播电视发射天线技术
发射广播电视信号是广播电视发射天线的基本功能，之所以普
通民众可以听到、看到广播电视节目，就是因为有发射机天线发射 的无线电波。当前直播和转播是广播电视发射的两种方式。以射信
号的波长分，中短波波长发射图像和音频信号是广播电视发射天线 的主要应用。 ２．１中短波发射基本结构

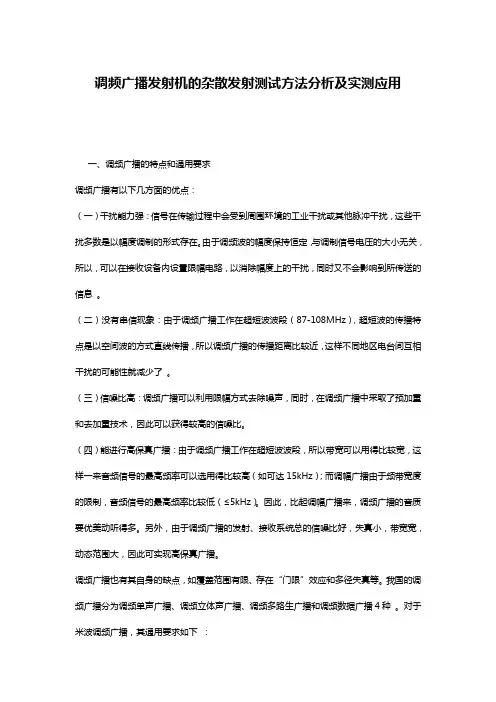

调频广播发射机的杂散发射测试方法分析及实测应用
一、调频广播的特点和通用要求
调频广播有以下几方面的优点：
（一）干扰能力强：信号在传输过程中会受到周围环境的工业干扰或其他脉冲干扰，这些干扰多数是以幅度调制的形式存在。由于调频波的幅度保持恒定，与调制信号电压的大小无关，所以，可以在接收设备内设置限幅电路，以消除幅度上的干扰，同时又不会影响到所传送的信息 。
（二）没有串信现象：由于调频广播工作在超短波波段（87-108MHz），超短波的传播特点是以空间波的方式直线传播，所以调频广播的传播距离比较近，这样不同地区电台间互相干扰的可能性就减少了 。
（三）信噪比高：调频广播可以利用限幅方式去除噪声，同时，在调频广播中采取了预加重和去加重技术，因此可以获得较高的信噪比。
（四）能进行高保真广播：由于调频广播工作在超短波波段，所以带宽可以用得比较宽，这样一来音频信号的最高频率可以选用得比较高（如可达15kHz）；而调幅广播由于频带宽度的限制，音频信号的最高频率比较低（≤5kHz）。因此，比起调幅广播来，调频广播的音质要优美动听得多。另外，由于调频广播的发射、接收系统总的信噪比好，失真小，带宽宽，动态范围大，因此可实现高保真广播。
调频广播也有其自身的缺点，如覆盖范围有限、存在“门限”效应和多径失真等。我国的调频广播分为调频单声广播、调频立体声广播、调频多路生广播和调频数据广播4种 。对于米波调频广播，其通用要求如下 ： 调频广播的频率范围为87-108MHz。具体从87.0-107.9MHz，按0.1MHz的频率间隔设置电台。
射频主载波的调制方式为频率调制，对应于100%调制的频偏为±75kHz；
主节目调制信号为音频信号，频率上限不超过15kHz；
基带信号的频率范围限制在从直流到99kHz范围内；
主节目音频信号的预加重时间常数为50μs；
载波频率允许偏差：发射机功率大于50W时，载波频率允许偏差为±1000Hz；发射机功率小于或等于50W时，载波频率允许偏差为±2000Hz；对于为下一级差转台提供信号的发射台或差转台，载波频率允许偏差为±1000Hz；

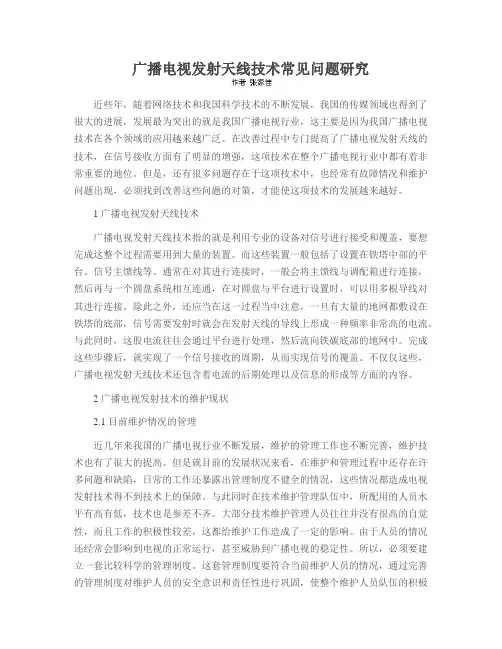

广播电视发射天线技术常见问题研究
近些年，随着网络技术和我国科学技术的不断发展，我国的传媒领域也得到了很大的进展，发展最为突出的就是我国广播电视行业，这主要是因为我国广播电视技术在各个领域的应用越来越广泛。在改善过程中专门提高了广播电视发射天线的技术，在信号接收方面有了明显的增强，这项技术在整个广播电视行业中都有着非常重要的地位。但是，还有很多问题存在于这项技术中，也经常有故障情况和维护问题出现，必须找到改善这些问题的对策，才能使这项技术的发展越来越好。
1 广播电视发射天线技术
广播电视发射天线技术指的就是利用专业的设备对信号进行接受和覆盖，要想完成这整个过程需要用到大量的装置。而这些装置一般包括了设置在铁塔中部的平台、信号主馈线等。通常在对其进行连接时，一般会将主馈线与调配箱进行连接，然后再与一个圆盘系统相互连通，在对圆盘与平台进行设置时，可以用多根导线对其进行连接。除此之外，还应当在这一过程当中注意，一旦有大量的地网都敷设在铁塔的底部，信号需要发射时就会在发射天线的导线上形成一种频率非常高的电流。与此同时，这股电流往往会通过平台进行处理，然后流向铁碳底部的地网中。完成这些步骤后，就实现了一个信号接收的周期，从而实现信号的覆盖。不仅仅这些，广播电视发射天线技术还包含着电流的后期处理以及信息的形成等方面的内容。
2 广播电视发射技术的维护现状
2.1 目前维护情况的管理
近几年来我国的广播电视行业不断发展，维护的管理工作也不断完善，维护技术也有了很大的提高。但是就目前的发展状况来看，在维护和管理过程中还存在许多问题和缺陷，日常的工作还暴露出管理制度不健全的情況，这些情况都造成电视发射技术得不到技术上的保障。与此同时在技术维护管理队伍中，所配用的人员水平有高有低，技术也是参差不齐。大部分技术维护管理人员往往并没有很高的自觉性，而且工作的积极性较差，这都给维护工作造成了一定的影响。由于人员的情况还经常会影响到电视的正常运行，甚至威胁到广播电视的稳定性。所以，必须要建立一套比较科学的管理制度。这套管理制度要符合当前维护人员的情况，通过完善的管理制度对维护人员的安全意识和责任性进行巩固，使整个维护人员队伍的积极性和主动性得到提高，最终使维护的管理水平有所提升。只有这样我国的广播电视传输行业才能达到“重安全、不间断、高质量、讲效益”的目标。
调频广播发射天线原理与维护
作者：***
来源：《卫星电视与宽带多媒体》2020年第22期
【摘要】无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接收下来，并通过馈线送到无线电接收机。天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。本文着重介绍了调频广播天线的特点、调频广播常用的偶极板天线以及天线的维护。
【关键词】偶极子板;极化 ;驻波比;馈线;VSWR
中图分类号：TN929 文献标识码：A DOI：10.12246/j.issn.1673-0348.2020.22.017
天线的作用就是把从导线上传来的电信号转化为无线电波发射到空间;收集无线信号并产生相应的电信号。导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱;将两导线张开，电场就散播在周围空间，因而辐射增强。当导线的长度L远小于波长λ时，辐射很微弱;导线的长度L增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。 馈线是连接天线和发射机输出端的导线，主要功能是以最小的损耗有效传输信号能量，传输损耗尽可能小，自身不产生或拾取杂散干扰信号，故传输线要求屏蔽或平衡，当传输线的几何长度大于或等于所传输信号的波长时就叫长传输线，调频测试长线一般20米～30米。
1. 调频广播天线的特点
1.1 天线的几个基本参量
天线的方向性与增益，一般将辐射强度与方位的关系称为天线的方向性。无方向性天线的辐射强度E。与Em（最大辐射度）之比的倒数一般称为相对于无方向天线的天线增益，或简称增益G，即G=Em/E。在调频发送天线中，其增益是以半波天线为基准的，也即所谓天线增益是相对于半波天线而言。
