第四章高频整流模块说明§4.0概述高频整流模块的主要作用是将三相交流电整定成为具有额定电压的直流电，向各种直流负载供电，是系统中最基本的组成部件。

高频整流模块特点：●采用先进的高频移相谐振软开关技术，转换效率高；●模块采用输出无级限流方式，可根据负载电流的大小和电池容量由系统监控模块选择，限流点稳流精度优于±1%；●采用低差自主均流技术，多个模块并机运行时，具有理想的均流性能；●采用一体化的输入输出及通讯端口，并设计为可带电插拔，方便模块的更换，使系统维护变得安全、简单、高效；●具有完整的告警和保护功能；●能够实现与上位机通讯，具有“四遥”接口。

模块命名规则：第五章高频整流模块说明§4.0概述高频整流模块的主要作用是将三相交流电整定成为具有额定电压的直流电，向各种直流负载供电，是系统中最基本的组成部件。

高频整流模块特点：●采用先进的高频移相谐振软开关技术，转换效率高；●模块采用输出无级限流方式，可根据负载电流的大小和电池容量由系统监控模块选择，限流点稳流精度优于±1%；●采用低差自主均流技术，多个模块并机运行时，具有理想的均流性能；●采用一体化的输入输出及通讯端口，并设计为可带电插拔，方便模块的更换，使系统维护变得安全、简单、高效；●具有完整的告警和保护功能；●能够实现与上位机通讯，具有“四遥”接口。

模块命名规则：T G F22020-1设计序号，按1、2、3升级；为1时通常省略表示模块的额定输出电流为20A表示模块的额定输出电压为220V冷却方式 F：风冷 Z：自冷 通信模块省略表示高频开关整流模块T表示通信模块，电力模块省略§4.1工作原理三相交流输入首先进行防雷处理和EMI滤波,然后经整流转换成高压直流，再通过全桥PWM电路逆变为高频交流,经高频变压器隔离降压后通过高频整流滤波成为直流电，最后经EMI滤波和防反接保护输出。

图4.1 工作原理图§4.2整流模块技术参数整流模块的主要功能是实现交流—直流变换。

高频开关整流器的工作原理1、设备环境高频开关整流器的工作原理开关电源是连接市电电网与通信设备之间的电源转换设备，基本电路包括两部分。

一是主电路，二是掌握电路，主电路高频开关整流器中的核心部分是高频功率变换电路，开关电源是利用高频脉冲信号掌握电子开关开通时间长短来实现稳压的电源。

整流模块实现沟通电输入到直流输出原理图:主电路的功能：完成沟通电输入到直流输出的全过程，是高频开关整流器的主要部分1）沟通输入滤波：包括低通滤波器、浪涌抑制等电路,其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂音反馈到公共电网；2）整流与滤波：将电网沟通电源直接整流为较平滑的直流电；3）逆变：将直流电变为高频沟通电，这是高频开关的核心部分；4）输出整流与滤波：由高频整流滤波及抗电磁干扰电路组成，供应稳定牢靠的直流电源。

掌握电路的功能：一方面从输出端取样，经与设定标准进行比较，然后去掌握逆变器，转变其频率或脉宽，达到输出稳定，另一方面，依据测试电路供应的数据，经爱护电路鉴别，供应掌握电路对整机进行各种爱护措施。

2、设备环境整流模块功能的设定①均充功能设定：通常均充周期1个月、均充持续时间10小时。

②整流模块输出限流值设定：如设为110％整流模块输出额定电流，表示当整流模块输出电流到达该值后，将不再增加电流（进入稳流状态），起到爱护整流模块的作用。

③蓄电池组充电限流值设定：比如设为额定容量/10(A)，表示当对电池的充电电流到达该值后，电流将不再上升，起到爱护蓄电池组的作用。

④市电中断均充参数设定：当发生沟通输入中断后，由蓄电池组向负载供电，监控单元同时开头累计蓄电池放电容量，以打算沟通复电后是否向蓄电池实行较高电压的均充。

⑤浮充、均充电压设定：-48V系统设定浮充电压：53.5V；设定均充电压：56.0V。

高频开关整流模块HW4820D/E系列使用手册深圳市鸿微电源设备有限公司HW POWER 高频开关整流模块技术说明书注意事项：1、请不要自行打开机箱，否则我方将不承担保修事宜。

2、本公司制造的高频开关电源，在额定功率范围内使用。

3、该电源系统在使用过程中有一定的发热量属正常现象、但要保持安装环境的通风散热、干净清洁，特别不能阻塞通风孔。

4、必须按照说明之要求安装使用。

5、请保存好本说明书，作为日后参阅。

- 2 -目录1、概述32、主要特点33、工作原理34、主要技术参数45、前面板说明76、后面板说明77、操作规程及一般维护88、注意事项9一、概述HW4820D/E高频开关电源是专为各种通信电子设备等设计的高品质基础电源。

它采用国际最先进的电流模式PWM技术和最稳定可靠的电路拓扑结构。

整机具有效率高、抗干扰能力强、输入电压范围宽、稳压精度高、保护功能完善的特点。

主要技术指标远高于部颁标准。

出厂前所有电源均经过严格检测并老化72小时，确保了该产品的可靠性。

模块采用宽度为19"、高度为2U的标准机箱，易于安装。

HW4820D用于组成电源系统，HW4820E作为独立模块使用。

二、主要特点★电网适应能力强 160—270Vac★充电电流连续可调（HW4820E） 0—20A★稳压精度高 0.5%★输出杂音纹波小 0.5mV★后备能力强 100AH/48V★保护功能强输入保险管熔断保护输出过压保护输出功率限制保护温度过高保护过流、短路保护电池充电保护、过放电保护（HW4820E）输入过压、欠压保护★告警功能强输入欠压告警输入过压告警输出高压告警电池过放电欠压告警（HW4820E）温度过高告警★效率高≥86%三、工作原理四、主要技术参数HW4820D技术参数HW4820E技术参数五、前面板说明1、均充电压调节电位器。

2、浮充电压调节电位器。

3、LED显示窗口，可分别显示输出电压或电流。

4、状态/告警显示：·正常绿灯亮，表明整机工作正常。

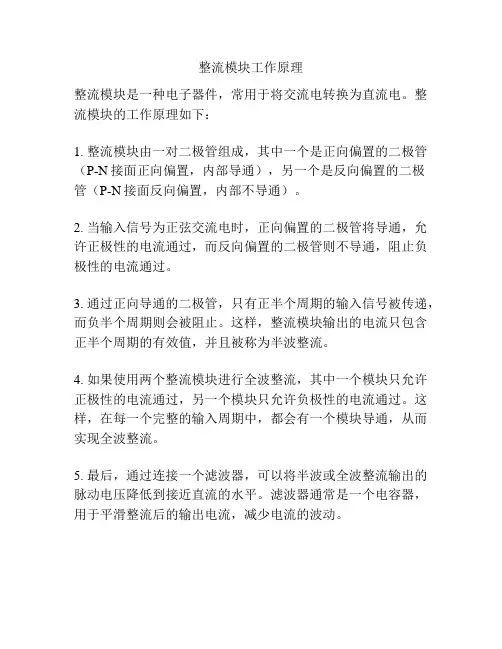

整流模块工作原理
整流模块是一种电子器件，常用于将交流电转换为直流电。

整流模块的工作原理如下：
1. 整流模块由一对二极管组成，其中一个是正向偏置的二极管（P-N接面正向偏置，内部导通），另一个是反向偏置的二极
管（P-N接面反向偏置，内部不导通）。

2. 当输入信号为正弦交流电时，正向偏置的二极管将导通，允许正极性的电流通过，而反向偏置的二极管则不导通，阻止负极性的电流通过。

3. 通过正向导通的二极管，只有正半个周期的输入信号被传递，而负半个周期则会被阻止。

这样，整流模块输出的电流只包含正半个周期的有效值，并且被称为半波整流。

4. 如果使用两个整流模块进行全波整流，其中一个模块只允许正极性的电流通过，另一个模块只允许负极性的电流通过。

这样，在每一个完整的输入周期中，都会有一个模块导通，从而实现全波整流。

5. 最后，通过连接一个滤波器，可以将半波或全波整流输出的脉动电压降低到接近直流的水平。

滤波器通常是一个电容器，用于平滑整流后的输出电流，减少电流的波动。

高频整流器工作原理高频整流器是一种常用于电源开关的电路，其工作原理基于二极管的正向导通和反向截止。

在实际应用中，高频整流器可以用来将交流电源转换为直流电源，以满足设备对不间断和稳定电源的需求。

下面我们将详细解释高频整流器的工作原理。

高频整流器示意图如下所示:高频整流器主要由变压器、桥式整流电路、滤波电路和负载组成。

其中变压器用于将输入交流电压变换为所需的电压，桥式整流电路将交流电源转换为直流电源，滤波电路移除直流电源中残余的交流成分，最终将输出电源送到负载处。

我们接下来逐步详细解释高频整流器的工作过程。

1. 变压器变压器作为高频整流器的第一步，其主要功能是将输入的交流电压变换为所需的直流电压。

变压器可以通过使用不同的匝比来实现这个功能。

当变压器的次级绕组首尾相接时，其产生的电压等于输入电源电压的两倍。

因此，变压器的变比必须经过适当的调整，以实现正确的输出电压。

2. 桥式整流电路桥式整流电路是一个四个二极管组成的电路，它将输入交流电源转换为直流电源。

在桥式整流器中，输入电源的正半周期被导通的二极管D1和二极管D2放大，而输入电源的负半周期被导通的二极管D3和二极管D4放大。

这样，桥式整流器能够将整个输入信号转换为一个带有正半周和负半周的直流输出。

3. 滤波电路滤波电路主要用于消除直流电源中的残余交流成分。

滤波电路通常由电容器、电感器和阻抗组成。

在滤波器中，电容器将交流信号短路，而电感器则消除残留的交流成分。

最后，阻抗用于限制负载电流和稳定电源。

4. 负载负载用于接收直流电源，并将电源转换为所需的形式。

负载可以是任何设备，包括发电机、电机、电灯等。

总的来说，高频整流器是一个使用变压器、桥式整流电路、滤波电路和负载组成的电路。

当整个电路接通时，变压器将输入交流电源变换为所需的直流电压，桥式整流电路将交流电源转化为直流电源，滤波电路消除直流电源中的残余交流成分，负载接收直流电源并将其转换为所需的形式。

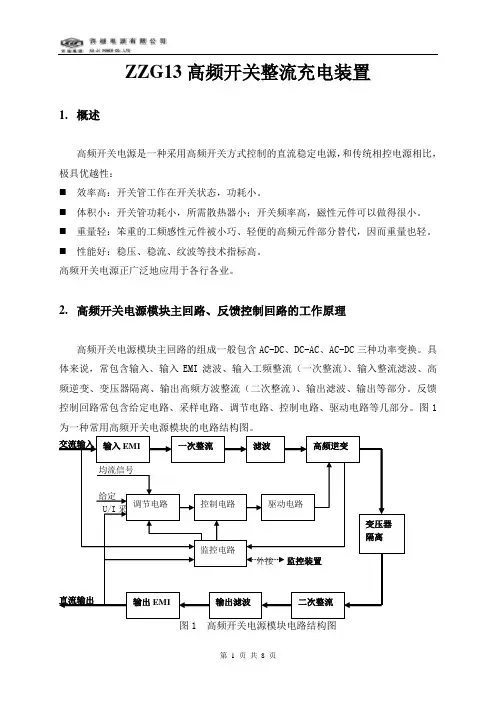

ZZG13高频开关整流充电装置1.概述高频开关电源是一种采用高频开关方式控制的直流稳定电源，和传统相控电源相比，极具优越性：⏹效率高：开关管工作在开关状态，功耗小。

⏹体积小：开关管功耗小，所需散热器小；开关频率高，磁性元件可以做得很小。

⏹重量轻：笨重的工频感性元件被小巧、轻便的高频元件部分替代，因而重量也轻。

⏹性能好：稳压、稳流、纹波等技术指标高。

高频开关电源正广泛地应用于各行各业。

2.高频开关电源模块主回路、反馈控制回路的工作原理高频开关电源模块主回路的组成一般包含AC-DC、DC-AC、AC-DC三种功率变换。

具体来说，常包含输入、输入EMI滤波、输入工频整流（一次整流）、输入整流滤波、高频逆变、变压器隔离、输出高频方波整流（二次整流）、输出滤波、输出等部分。

反馈控制回路常包含给定电路、采样电路、调节电路、控制电路、驱动电路等几部分。

图1为一种常用高频开关电源模块的电路结构图。

图1 高频开关电源模块电路结构图1.1 主回路高频开关电源主回路各组成部分可根据实际需要灵活组合，为简化控制的复杂性，回路中包含的变换级数在不同的实用电路中亦可不一样，如在图1所示电路的一次整流后加一级有源功率因数校正APFC（Active Power Factor Correction）控制的DC-DC 变换，可使模块获得极高的功率因数。

主回路中各组成部分具有各自的功能，以下为图1所示主回路各组成部分的主要功能：⏹输入EMI：滤除交流电网中的电磁干扰分量，给模块提供干净的交流输入，阻断模块产生的干扰反向传输，以防模块污染电网。

⏹一次整流：将交流输入不加控制地变换为脉动直流。

⏹一次滤波：将一次整流的脉动输出平滑为高频逆变的直流输入，对三相交流输入电源来说，在一次整流后串入电感量很大的电抗器，还能很好的起到无源功率因数校正的作用，可使输入功率因数接近0.95。

⏹高频逆变：将直流变换为脉冲宽度可调的高频脉冲波，以便用体积小、重量轻的高频变压器耦合到输出，以完成整流器输出的隔离、可调。

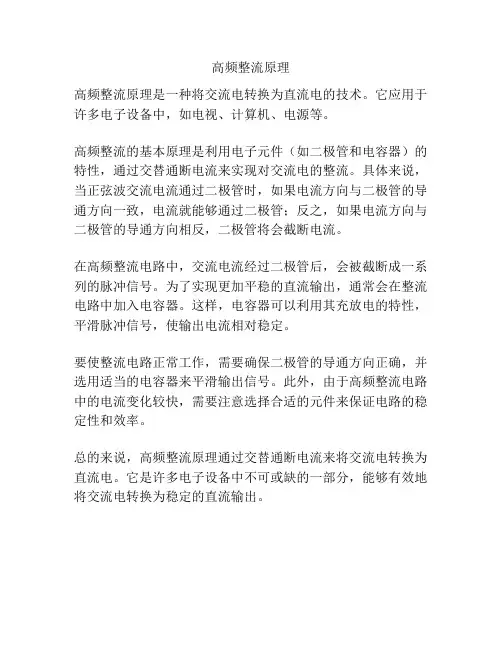

高频整流原理
高频整流原理是一种将交流电转换为直流电的技术。

它应用于许多电子设备中，如电视、计算机、电源等。

高频整流的基本原理是利用电子元件（如二极管和电容器）的特性，通过交替通断电流来实现对交流电的整流。

具体来说，当正弦波交流电流通过二极管时，如果电流方向与二极管的导通方向一致，电流就能够通过二极管；反之，如果电流方向与二极管的导通方向相反，二极管将会截断电流。

在高频整流电路中，交流电流经过二极管后，会被截断成一系列的脉冲信号。

为了实现更加平稳的直流输出，通常会在整流电路中加入电容器。

这样，电容器可以利用其充放电的特性，平滑脉冲信号，使输出电流相对稳定。

要使整流电路正常工作，需要确保二极管的导通方向正确，并选用适当的电容器来平滑输出信号。

此外，由于高频整流电路中的电流变化较快，需要注意选择合适的元件来保证电路的稳定性和效率。

总的来说，高频整流原理通过交替通断电流来将交流电转换为直流电。

它是许多电子设备中不可或缺的一部分，能够有效地将交流电转换为稳定的直流输出。

高频整流器工作原理
高频整流器是一种电子设备，它的主要作用是将交流电转换为直流电。

它的工作原理是利用高频电流的特性，通过电容和电感的组合，将交流电转换为直流电。

高频整流器的工作原理非常简单，但是它的应用范围非常广泛，可以用于各种电子设备中。

高频整流器的工作原理是基于电容和电感的特性。

当电容和电感组合在一起时，它们可以形成一个谐振电路。

当交流电通过这个谐振电路时，它会被转换为高频电流。

这个高频电流可以被用来驱动电子设备中的各种元件。

高频整流器的工作原理还涉及到一个重要的元件，就是二极管。

二极管是一种电子元件，它可以将电流限制在一个方向上。

当高频电流通过二极管时，它会被限制在一个方向上，从而形成一个直流电流。

这个直流电流可以被用来驱动电子设备中的各种元件。

高频整流器的工作原理还涉及到一个重要的参数，就是频率。

高频整流器的工作频率通常在几千赫兹到几百万赫兹之间。

这个频率越高，高频整流器的效率就越高。

因此，高频整流器通常被用于需要高效率的电子设备中。

高频整流器是一种非常重要的电子设备，它的工作原理非常简单，但是应用范围非常广泛。

通过利用电容和电感的特性，高频整流器可以将交流电转换为直流电，从而驱动电子设备中的各种元件。

高
频整流器的工作频率越高，效率就越高，因此它通常被用于需要高效率的电子设备中。

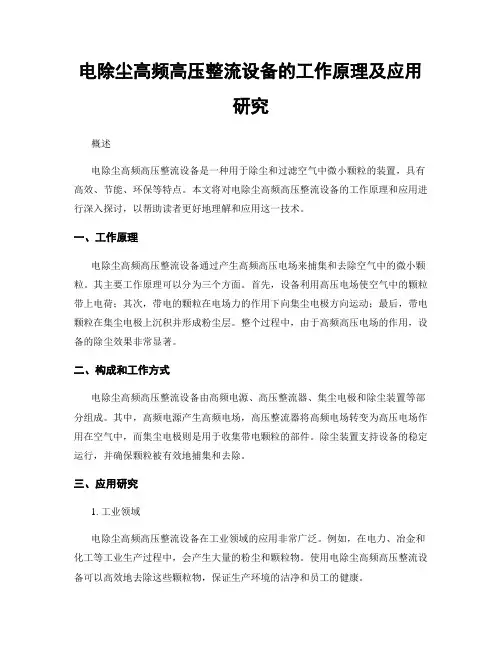

电除尘高频高压整流设备的工作原理及应用研究概述电除尘高频高压整流设备是一种用于除尘和过滤空气中微小颗粒的装置，具有高效、节能、环保等特点。

本文将对电除尘高频高压整流设备的工作原理和应用进行深入探讨，以帮助读者更好地理解和应用这一技术。

一、工作原理电除尘高频高压整流设备通过产生高频高压电场来捕集和去除空气中的微小颗粒。

其主要工作原理可以分为三个方面。

首先，设备利用高压电场使空气中的颗粒带上电荷；其次，带电的颗粒在电场力的作用下向集尘电极方向运动；最后，带电颗粒在集尘电极上沉积并形成粉尘层。

整个过程中，由于高频高压电场的作用，设备的除尘效果非常显著。

二、构成和工作方式电除尘高频高压整流设备由高频电源、高压整流器、集尘电极和除尘装置等部分组成。

其中，高频电源产生高频电场，高压整流器将高频电场转变为高压电场作用在空气中，而集尘电极则是用于收集带电颗粒的部件。

除尘装置支持设备的稳定运行，并确保颗粒被有效地捕集和去除。

三、应用研究1. 工业领域电除尘高频高压整流设备在工业领域的应用非常广泛。

例如，在电力、冶金和化工等工业生产过程中，会产生大量的粉尘和颗粒物。

使用电除尘高频高压整流设备可以高效地去除这些颗粒物，保证生产环境的洁净和员工的健康。

2. 空气净化随着人们对生活质量的要求提高，空气净化成为一个重要的话题。

电除尘高频高压整流设备可以帮助净化空气中的微小颗粒，如灰尘、花粉和细菌等有害物质。

因此，它被广泛应用于办公室、医院、学校和住宅等公共场所，提供更健康的室内空气环境。

3. 环境保护电除尘高频高压整流设备还可以在环境保护方面发挥积极作用。

例如，它可以用于汽车尾气的处理，去除其中的颗粒物和有害气体。

此外，它还可以应用于垃圾处理场所和工业废水处理等领域，帮助减少对环境的污染。

4. 科研领域电除尘高频高压整流设备在科研领域也有广泛的应用。

例如，在实验室和研究机构中，它可以用于研究颗粒物的物理和化学性质，提供实验条件和数据支持。

高频整流器一、简介高频整流器是一种使用高频电子元件将交流电转换为直流电的电子装置。

由于其高频特性，它具有更高的效率和更小的体积，逐渐在各个领域得到广泛应用。

本文将对高频整流器的工作原理、应用领域以及优缺点进行详细介绍。

二、工作原理高频整流器的工作原理基于高频电子元件的特性。

一般情况下，高频整流器使用二极管或晶体管作为开关元件，通过高频脉冲信号来控制开关元件的导通和截断，从而实现直流电的输出。

由于高频电子元件的导通和截断速度非常快，高频整流器能够实现更高的转换效率。

三、应用领域1. 电力电子设备高频整流器广泛应用于各种电力电子设备中，如电力变压器、电力电容器等。

由于其高效率和小体积的特点，高频整流器能够提高设备的性能和稳定性。

2. 通信设备高频整流器在通信设备中的应用也非常广泛。

例如，它可以用于移动通信基站的电源模块，提供稳定的直流电源。

同时，高频整流器还可以用于光通信设备中的电源模块，为光电转换器提供直流电源。

3. 工业自动化在工业自动化领域，高频整流器被广泛应用于各种工业设备中，如工业机器人、自动化生产线等。

高频整流器能够为这些设备提供稳定的直流电源，提高其运行效率和可靠性。

4. 新能源领域随着新能源的不断发展，高频整流器在太阳能、风能等新能源领域的应用也越来越多。

通过高频整流器将新能源转换为直流电后，可以更方便地存储和使用。

四、优缺点1. 优点高频整流器具有以下优点：- 高效率：由于高频整流器采用高频电子元件工作，能够实现更高的转换效率。

- 小体积：相比传统的整流器，高频整流器通常体积更小，能够节省空间。

- 快速响应：高频整流器的开关元件快速导通和截断，能够实现快速响应。

2. 缺点高频整流器也存在一些缺点：- 价格较高：由于高频整流器使用的是高频电子元件，成本相对较高。

- 对电源电压要求高：高频整流器对输入电源的电压稳定性要求较高，对电源的质量有一定要求。

- 对温度敏感：高频整流器对工作环境的温度要求较高，需要进行散热措施。

整流模块的工作原理
整流模块是电子设备中至关重要的模块之一，它主要的作用是将交流电转换成直流电，使电子设备能够正常工作。

在本文中，我们将详细介绍整流模块的工作原理。

下面是分步骤的阐述：
1. 整流模块的构成：整流模块由变压器、整流器、滤波器、稳压器等多个部分组成。

其中，变压器主要作用是将输入的交流电进行降压或升压处理，整流器则可以将交流电流变成单向电流，滤波器则消除噪声波动，稳压器可以将电压维持在一个稳定的水平上。

2. 整流模块的工作原理：整流模块的工作原理是将输入的交流电通过变压器进行变压处理，然后通过整流器进行整流处理。

整流器可以分为单相和三相两种类型，但无论是哪种类型，其基本原理都是将交流电流变成单向电流。

单相整流器一般由二极管桥路来实现，而三相整流器则主要由整流桥路组成。

3. 整流模块的滤波处理：在整流处理过程中，由于电源的幅值存在波动，所以还需要进行一定的滤波处理。

滤波器主要作用是将波动的电流平滑掉，以保证直流电的稳定。

滤波器一般由电感和电容器组成，这两者的结合可以消除交流信号的震荡波动。

4. 整流模块的稳压处理：为了避免直流电的电压太高或太低，还需要进行一定的稳压处理，以保证直流电的稳定性。

稳压器随着整流模块的发展，也逐渐发展了多种类型，例如线性稳压器、开关稳压器、切换稳压器等，每种稳压器都有其特定的用途。

整流模块是电子设备中不可或缺的一部分，它的工作原理直接影响到
电子设备的稳定性和可靠性。

通过本文的介绍，相信读者已经对整流模块的工作原理有了更加深入的了解。

高频整流模块的工作原理及接线端子的应用介绍 高频整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的高频开关电源装置。

而常用的端子有冷压端子、接线端子。

下面从接线端子应用和工作原理上上进一步分析高频整流模块的相关知识。

高频整流模块接线端子应用： 鉴于高频整流模块对本身的重量、体积、节能效果、稳定性等各个方面都有很高的要求，因此在接线端子的选择上，建议注意以下几点： 1、端子的体积和重量，这个可能最主要跟接线端子的间距和所使用材料的密度等有关系。

因此必须选择最适合模块整体需要的接线端子。

  2、端子的材料选择。

高频整流模块的稳定性与端子的质量息息相关，目前市场上不同的厂商对制造接线端子的材料选择是不同的。

上海联捷电气均采用优质的全新材料和铜件制造，均通过UL、CE认证，在产品的性能稳定上有了足够的保证。

高频整流模块的工作原理： 三相交流输入首先经防雷处理和EMI滤波。

该部分电路可以有效吸收雷击残压和电网尖峰，保证模块后级电路的安全。

三相交流经整流和无源PFC后转换成高压直流电，经全桥PWM 电路后转换为高频交流，再经高频变压器隔离降压后高频整流输出。

模块控制部分负责PWM信号产生及控制，保证输出稳定，同时对模块各部分进行保护，提供”四遥”接口。

模块监控完成模块参数设置、模块工作参数及状态的检测和显示、模块工作参数校准，完成模块和主监控器之间的通讯，实现”四遥”功能。

模块采用无源PFC技术，功率因素达到0.9以上；采用高频软开关技术，模块转换效率大大提高，满载输出时效率高达94%. 均流控制实现模块并机时输出自主均流，使模块并机工作时均分负载。

模块监控采用单片机控制，实现模块输出电压电流采集；实现开/关机、均/浮充、输出电压、输出限流控制；实现模块参数设置和模块参数校准；通过RS485通讯口实现”四遥”.。

高频开关电源系统中整流模块的功能设计引言随着我国科技生产水平的不断提高，各行各业对供电质量的要求越来越高，而智能高频开关电源作为一种继电保护装置和控制回路装置，为生活和生产中的供电的可靠性提供了有力的保障。

当市电供电中断时还可以作为后备电源，所以说智能高频开关电源是对供电质量保证的重要组成部分之一。

它具有高度灵活组合、自主监控的特点，另外可靠性强、稳定性好且具有体积小、噪声低、节能高效、维护方便等也是它的一大优点。

可以说智能高频开关电源是一种集计算机技术、控制技术、通信技术于一体的高科技产品，可实现系统的自动诊断、自动测试和自动控制。

本文主要阐述的是智能高频开关电源的整流模块的设计方案。

1 系统总体结构介绍智能高频开关电源系统的总体结构主要由主监控单元、配电模块、交流配电单元、整流模块等组成，系统总体的结构图如图1 所示。

系统中的各个监控单元受主监控单元的管理和控制，通过通信线将各个监控单元采集的信息送给主监控统一管理。

主监控显示直流系统各种信息，用户也可以触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统中。

系统除了交流监控、直流监控、开关量监控等基础单位外，还配置了绝缘监测、降压装置、电池巡检等功能单元，以达到对直流系统进行全面监控的目的。

图1 系统控制原理图工作时两路市电（交流）经过交流切换装置输入一路交流，给各个整流模块供电。

整流模块将输入三相交流电转换为直流电，给备用电源（蓄电池）充电，同时也给合闸母线负载供电，另外合闸母线通过降压装置给控制母线供电。

所以说本文设计的整流模块是将整流和充电两项功能结合于一体的一种新型的整流模块。

2整流模块的设计整流模块是智能高频开关电源系统中的一个重要部分，关系到系统的直流电压输出和工作时电压输出的稳定状况。

本文的设计主要是对模块整流原理的改进和完善，利用无源PFC 和DC/ DC 变换器的原理，使得改进后的模块能够有效完成整流作用。

本文设计的整流模块的工作原理框图如图2 所示，工作时，模块首先通过过防雷处理和滤波对输入的三相交流进行处理，这样才能保证模块后级电路的安全；经过处理后的三相交流经过整流和无源PFC 后转换成高压直流时，这时转换的高压直流要经过DC/ DC 变换器再次转换成可变的直流电压输出；另外模块控制部分还有负责过压、过流以及短路保护等作用，这样才能保证输出电压的稳定，也同时能对模块各部件进行保护。

整流模块原理
整流模块是电子设备中常用的模块之一，它的主要作用是将交流电转化为直流电。

整流模块的原理是利用二极管的非线性导电特性，将交流电信号中的负半周部分剔除，只保留正半周部分。

在整流模块中，一般使用二极管进行整流。

二极管具有单向导电特性，即只有在正向偏置时才能导电。

当二极管正向偏置时，其内部会形成正向电压，使得电流能够通过；而在反向偏置时，二极管内部会形成较高的阻抗，阻断电流通过。

整流模块的工作原理如下：交流电信号输入整流模块后，经过一个开关元件（一般是二极管）进行整流。

当输入信号为正弦波时，在正弦波的正半周部分，二极管处于正向偏置状态，导通电流。

而在负半周部分，二极管处于反向偏置状态，截断电流。

通过这种方式，整流模块可以将交流信号转化为类似直流的信号。

整流模块在电子设备中广泛应用，例如电源适配器、电子变压器等。

它能够将交流电转化为直流电，从而满足电子设备对直流电源的需求。

同时，整流模块的电路结构相对简单，成本较低，使其成为一种经济实用的电子元件。

高频开关整流模块简介高频开关整流模块是一种电源转换器，它能将交流电源转换成平滑的直流电源。

与传统的线性电源相比，高频开关整流模块具有高效、小巧、轻便等优点，因此被广泛应用于计算机、通讯设备、工控设备、家电等领域。

工作原理高频开关整流器主要由四个部分组成：1.交流输入滤波器：用于过滤交流电源中的高频噪声，以保证后续电路的正常工作；2.整流桥：将交流电源转换为脉冲电流，经过滤波电容后得到平滑的直流电压；3.高频开关电路：控制开关管的开关时间实现输出调节；4.输出滤波电路：用于进一步平滑输出电压。

整流器的工作过程如下：1.交流电源通过输入滤波器后供给整流桥，通过整流桥转换为脉冲电流；2.通过滤波电容进行平滑，得到直流电压；3.经过高频开关电路的控制，输出电压实现精密调节；4.通过输出滤波电路，进一步降低输出电压的纹波度。

具体应用高频开关整流模块在现代电子设备中得到广泛应用。

以下是一些具体的应用场景：计算机及通讯设备在计算机及通讯设备中，高速换流二极管的电路设计已经成为一种标准。

这些电路由于具有高效率和高准确度，成为了低压和高功率应用的首选。

在这些环境中，高频开关整流模块的效率作为电流开销的重要参数之一，因此对于这些电子应用来说是至关重要的。

工业控制在工业控制中，高频开关整流模块被广泛应用于诸如电机控制、传感器控制等方面。

它们通过控制电机的转矩或速度，使得生产和制造过程可控、精密并且高效。

此外，在这些环境中，它们也被用来控制多种设备，如电子秤和计时器等，以实现优化和流程控制。

家庭应用除了以上应用场景，高频开关整流模块还被广泛应用于家用电器中，如LCD电视、LED灯、机顶盒等。

它们使用交流变压器和高频开关电路，使得电器具有节能、高效和可靠性能。

同时，它们还能通过控制输出电流和输出电压，以满足家用电器的需求。

结论高频开关整流模块能将交流电源转换成平滑的直流电源。

它具有高效、小巧、轻便等优点，因此被广泛应用于计算机、通讯设备、工控设备、家电等领域。

高频整流模块说明概述高频整流模块的主要作用是将三相交流电整定成为具有额定电压的直流电，向各种直流负载供电，是系统中最基本的组成部件。

高频整流模块特点：●采用先进的高频移相谐振软开关技术，转换效率高；●模块采用输出无级限流方式，可根据负载电流的大小和电池容量由系统监控模块选择，限流点稳流精度优于±1%；●采用低差自主均流技术，多个模块并机运行时，具有理想的均流性能；●采用一体化的输入输出及通讯端口，并设计为可带电插拔，方便模块的更换，使系统维护变得安全、简单、高效；●具有完整的告警和保护功能；●能够实现与上位机通讯，具有“四遥”接口。

工作原理三相交流输入首先进行防雷处理和EMI滤波,然后经整流转换成高压直流，再通过全桥PWM电路逆变为高频交流,经高频变压器隔离降压后通过高频整流滤波成为直流电，最后经EMI滤波和防反接保护输出。

工作原理图整流模块技术参数整流模块的主要功能是实现交流—直流变换。

整流模块可以在自动（监控模块控制）和手动（人为控制）两种工作方式下工作。

整流模块目前有多种型号，可满足客户的不同需求。

整流模块型号及输出通用技术指标：整流模块技术参数模块LBD-ZLMKGF22010、LBD-ZLMKGF11015外形与接口A 、模块GF22010、GF11015外形模块GF22010、GF11015外形示意图B 、模块GF22010、GF11015前后视图正LCD显示器指示灯按键拉手进风口紧固螺栓背风扇插座模块GF22010、GF11015前后视图C 、模块GF22010、GF11015的接口模块的输入、输出的各种信号都要通过其后面的插座如图3.4.4所示:插座D、插座各引线定义如下表所示:插座各引线定义注意:为了保障安全，请确保将交流输入中的保护地PE端与大地正确连接。

3.4.4 模块LBD-ZLMKGF22010、ZLMKGF11015的操作连接好电源和负载，将模块正确插入托架，上电后等待3～8秒钟，模块监控液晶屏即显示“正常”：接着就可以对模块进行控制操作了，下面就模块GF22010为例，介绍几种常用操作：例一：将模块的地址设置为08；第1步：给模块上电，等3～8秒，监控显示“正常”；第2步：按任意键后，监控显示如图；第3步：按“SET ”键进入主菜单，并用“▲”、“▼”键移动光标，到“设置”，再按“SET ”键进入“设置”菜单；第4步：移动光标到“地址”，通过“+”、“﹣”键将原来的地址由“01”改为“08”；第5步：完成上述步骤后，移动光标到“保存”，并按下“SET ”键，屏幕显示自动恢复到第2步，整个设置操作完成；例二：校准模块的电压到220V 显示；第1步：按照上面的指示，首先进入“校准”菜单；第2步：移动光标到“控制”菜单项，用“+”、“﹣”键将模块的实际输出调整到220V （注意：由于是按照一定的步长来进行调整，故最终可能会与预期值有微小偏差）；第3步：保存调整电压；第4步：再次进入“校准”菜单， 将“测量”的电压值尽可能调整和实际输出相同；第5步：保存退出，整个校准操作完成；例三：关断模块的输出。

目录1 概述--------------------------------------------------32 使用条件----------------------------------------------33 型号说明----------------------------------------------34 产品外形----------------------------------------------35 主要功能和特点 --------------------------------------66 工作原理 ------------------------------------------77 技术参数--------------------------------------------- 78 使用说明----------------------------------------------89 运输、贮存------------------------------------------9 10开箱及检查------------------------------------------911 随机文件及附件--------------------------------------912 担保和服务------------------------------------------10图1图25 主要功能和特点5.1稳压限流运行功能：整流模块能以设定的电压值和限流值长期对电池组充电并带负载运行。

当输出电流大于限流值时模块自动进入稳流运行状态，输出电流小于限流值时模块自动进入稳压运行状态。

5.2 输出电压、输出电流本机调节功能：同时按下“▲”，“▼”两键一次，进入“H-1”界面，调节“▲”或“▼”可设定整流模块输出直流电压值,按“V/A”确定后有效，输出直流电压为180V～290V连续可调；同时按下“▲”，“▼”两键两次，进入“H-2”界面，调节“▲”或“▼”可调节该整流模块最大限流点, 按“V/A”确定后有效，最大限流点为0.2Ie～1.1Ie 连续可调。

高频整流器工作原理
高频整流器是一种用于将交流电转换为直流电的电子器件，通常用于电源供应和电信系统中。

其工作原理是利用二极管的导通特性，将正半周和负半周的交流电信号只允许通过一个方向，从而实现整流的功能。

在高频整流器中，通常采用多个二极管和电容器进行整流和滤波。

当正半周的交流信号通过二极管时，二极管导通，电流可以流过；而当负半周的信号通过时，二极管截止，电流无法通过。

这样就实现了将交流信号转换为直流信号的功能。

同时，电容器可以对输出的直流信号进行滤波，使其更加稳定。

高频整流器的工作原理主要依靠二极管的导通特性，以及电容器的存储和释放电能的特性。

通过合理设计电路结构和参数，可以实现高效地将交流电信号转换为直流电信号。

在实际应用中，高频整流器可以提供稳定的直流电源，用于各种电子设备的正常工作。

总的来说，高频整流器工作原理简单而有效，通过合理设计电路结构和参数，可以实现高效地将交流电转换为直流电。

在现代电子设备中得到广泛应用，为各种电子设备提供稳定的电源供应。

随着科技的不断发展，高频整流器的性能和效率也在不断提高，为电子设备的发展提供了有力支持。
