地暖毕业设计计算说明书

毕业设计（论文）兰州市黄河5号楼采暖及换热站设计 Heating and heat transfer station design ofthe Yellow River Building No. 5，Lanzhou长 春 工 程 学 院学生姓名 学 号 所在系部 所学专业 所在班级 指导教师 教师职称 完成时间 成 绩摘要随着我国城市建设事业的发展，以及国家对于能源与环境保护的要求，供暖系统的规模从单幢采暖系统发展成为中大型区域集中供暖系统，出现了大量住宅，公共建筑的集中供暖系统。

集中供暖在节能和坏境保护方面都有很大的优势，发展速度很快。

本设计为兰州市市一栋办公楼的供热及换热站设计。

采暖部分为二十二层，高84米。

设计用城市热力管网提供的95℃热水为热源，定压水泵定压。

根据办公楼的结构、各房间用途及经济性和技术可行性比较，采用了竖向分三区，各区又分两个环路，采用双管顺流下供下回同程式热水采暖系统。

通过围护结构的传热系数计算、各采暖房间热负荷计算、房间散热器的选择与计算、系统管路的水力计算，同时还考虑了安全可靠、经济合理、节能等方面的要求，使该建筑较好的满足了采暖要求。

换热站的设计主要包括设备的布置，定位尺寸确定，换热器的计算选型，循环水泵和补水泵的计算选型以及辅助设备的选择计算。

关键词：集中供热，热负荷，水力计算,换热器AbstractWith the development of city construction in our country, and national requirements for energy and environmental protection, heating system scale from a single building heating system developed into large regional central heating system, the emergence of a large number of residential, central heating system of public buildings. The central heating has a lot of advantages in energy saving and environmental protection, the development speed is very fast.The design for the design of heating Lanzhou City office buildings and heat exchange station. The heating part is divided into twenty-two layers, 84 meters high.Design of city heating network with 95 ℃hot water as a heat source of constant pressure, constant pressure pump. Comparison of structure,according to the office of each room use and the economic and technical feasibility, the vertical divided into three zones, the district is divided into two loops, the double pipe next time for the next program with hot-water heating system. Hydraulic calculation of the heat transfer coefficient of building envelope, the calculation of heating the room heat load calculation, selection and calculation of the room radiators, the pipeline system, but also considering the safety, economical, energy-saving and other requirements, so that the building can meet the heating requirements.Design of heat exchange station including equipment layout, location size determination, calculation and selection of heat exchanger, the calculation and selection of circulating water pump water pump and auxiliary equipment selection.Keywords: Calculation of central heating, heat load, hydraulic, heat exchanger目录前言 ........................................... 错误!未定义书签。

地暖设计计算地面辐射供暖系统的地面散热量确定地面所需的散热量时，应根据实际情况将第5.3计算的房间供暖热负荷扣除来自上层地面向下的散热量。

当垂直相邻各房间均采用地面辐射供暖时，除顶层以外的各地面辐射供暖房间，向下层的散热量，可视作与来自上层的得热量相互抵消。

与相邻房间的温差大于或等于5℃时，应计算通过隔墙或楼板等的传热量；与相邻房间的温差小于5℃，且通过隔墙和楼板等的传热量大于该房间热负荷的10%时，尚应计算其传热量。

单位地面面积的散热量应按下列公式计算：q= q f + q d (5.4.2-1) qf = 5×10-8[(tpj +273) 4-(tfj+273) 4] (5.4.2-2-1) 或qf=4.98[(tpj+273)4/100-(tn+273)4/100] (5.4.2-2-2)根据现代住宅暖通空调设计qd =2.13(t pj- t n) 1.31 （5.4.2.3-1）式中 q --单位地面面积的散热量（W/㎡）；q f--单位地面面积辐射传热量（W/㎡）；q d--单位地面面积对流传热量（W/㎡）；t pj--地表面平均温度（℃）；t f j--室内非加热表面的面积加权平均温度（℃）；t n --室内计算温度（℃）。

单位地面面积的散热量和向下传热损失，均应通过计算确定。

当加热管为PE-X 管或PB管时，单位地面面积散热量及向下传热损失，可按规程附录A确定。

确定地面所需的散热量时，应将本章第5.3节计算的房间热负荷扣除来自上层地面向下的传热损失。

单位地面面积所需的散热量应按下列公式计算： qx=Q/F （5.4.5）式中：qx--单位地面面积所需的散热量（W/㎡）； Q--房间所需的地面散热量（W）； F--敷设加热管或发热电缆的地面面积（㎡）。

确定地面散热量时，应校核地表面平均温度，确保其不高于本规程表5.1.2的最高限值；否则应改善建筑热工性能或设置其他辅助供暖设备，减少地面辐射供暖系统负担的热负荷。

西安市住宅楼地暖设计说明书一、引言本设计说明书旨在详细介绍西安市住宅楼地暖的设计原理、设计方法以及设计要求，为相关设计人员提供参考和指导。

二、设计原理地暖是一种利用地板、墙壁或天花板传递热能的采暖方式。

该系统通过将热能直接传输到室内空间，从而提供均匀舒适的采暖效果。

设计地暖系统需要考虑以下原理：2.1 热传导原理地暖系统通过地板的高热传导性，将热能传递到室内空间。

热传导原理是地暖系统能够实现高效采暖的基础。

2.2 热空气对流原理地暖系统可通过热空气对流来均匀分配热能。

它通过产生热的气流，使室内温度达到均匀稳定，提供舒适的采暖效果。

2.3 温度控制原理地暖系统的温度控制是实现舒适采暖的重要一环。

合理的温度控制可以调整室内温度，满足不同用户的需求。

三、设计方法为了确保地暖系统在西安市住宅楼中的良好运行，需按照以下方法进行设计：3.1 供暖方式选择根据西安市的气候条件和用户需求，选择适合的供暖方式。

在地暖系统中，常见的供暖方式有电地暖和水地暖两种。

3.2 散热面积计算根据所需采暖面积和实际户型，计算散热面积。

散热面积要与房间的保温性能相匹配，以确保采暖效果。

3.3 管路设计根据建筑平面布置，确定管道的走向和布局。

考虑到供热问题，管道宜采用环形或S形布局，以提高传热效率。

3.4 温度控制设计根据不同房间的需求，设计合理的温度控制系统。

可以选用不同的温控设备，例如室内恒温器、地面感温器等。

3.5 供暖系统配套设施设计地暖系统还需要配套设施，例如水泵、管网等。

设计时需考虑设备的安装位置和容量，确保系统的正常运行。

四、设计要求按照西安市的相关标准和规范，地暖系统的设计应满足以下要求：4.1 温度标准根据西安市的气候条件和用户需求，确定合理的室内温度标准。

室内温度应保持在舒适范围内，不低于15℃。

4.2 能耗要求地暖系统设计需满足能耗要求，尽可能减少能源的消耗。

可采用节能型地板材料、优化管路布置等方式来降低能耗。

目录第1章绪论 (1)1.1设计目的 (1)1.2工程概述 (1)1.3设计任务 (1)第2章设计依据 (2)2.1主要参考资料 (2)2.2设计范围 (2)2.3设计参数 (2)2.3.1 室外设计参数 (2)2.3.2 室内设计参数 (3)2.4设计原始资料 (3)2.4.1 土建资料 (3)2.4.2 建筑结构 (3)2.5动力与能源资料 (3)2.6其他资料 (3)2.7朝向修正率 (4)第3章供暖系统的设计热负荷 (5)3.1热负荷组成 (5)3.2负荷计算 (5)3.2.1 围护结构计算参数 (5)3.2.2主要计算公式 (5)3.3热负荷计算 (7)第4章热水供暖系统设计方案比较与确定 (8)4.1循环动力 (8)4.2供、回水方式 (8)4.3系统敷设方式 (9)4.4供、回水管布置方式 (9)第5章散热器的选型及安装形式 (10)5.1散热器的选择 (10)5.2散热器的布置 (10)5.3散热器的安装 (10)5.4散热器的计算 (10)第6章热水供暖系统水力计算 (11)6.1确定系统原理图 (11)6.2系统水力计算 (11)6.2.1 散热器计算 (11)6.2.2 户内水平系统水力计算 (12)6.2.3 单元立管与水平干管采暖系统水力计算 (19)附录 (23)参考文献 (24)总结 (25)第1章绪论1.1 设计目的供热工程课程设计是本专业学生在学习完《供热工程》后的一次综合训练，其目的是让学生根据所学理论和专业知识，结合实际工程，按照工程设计规范、标准、设计图集和有关参考资料，独立完成建筑所要求的工程设计，掌握供暖系统的设计方法，了解设计流程，通过对系统的设计进一步掌握供热工程的专业知识，深入了解负荷计算、水力计算、散热器计算、系统选择的具体方法，从而达到具有能结合工程实际进行供暖系统设计的能力。

供热工程课程设计是建筑环境与设备专业培养学生解决实际问题能力的一个重要的教学实践环节，在建筑环境与设备专业的教学计划中占有重要的地位和作用。

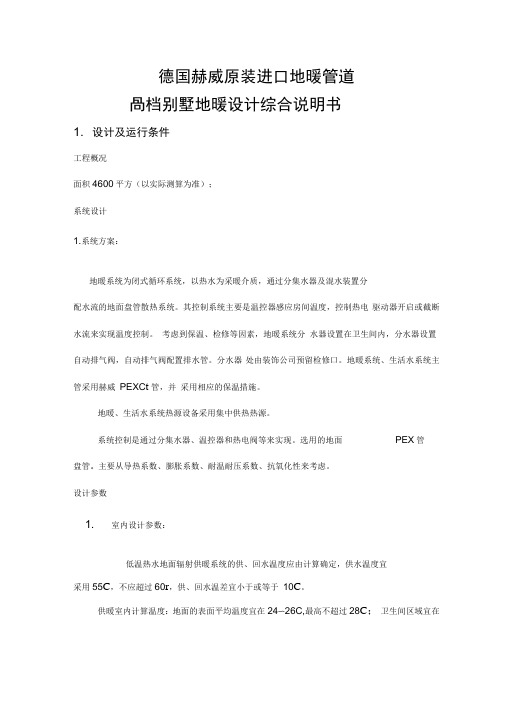

德国赫威原装进口地暖管道咼档别墅地暖设计综合说明书1. 设计及运行条件工程概况面积4600平方（以实际测算为准）；系统设计1.系统方案：地暖系统为闭式循环系统，以热水为采暖介质，通过分集水器及混水装置分配水流的地面盘管散热系统。

其控制系统主要是温控器感应房间温度，控制热电驱动器开启或截断水流来实现温度控制。

考虑到保温、检修等因素，地暖系统分水器设置在卫生间内，分水器设置自动排气阀，自动排气阀配置排水管。

分水器处由装饰公司预留检修口。

地暖系统、生活水系统主管采用赫威PEXC t管，并采用相应的保温措施。

地暖、生活水系统热源设备采用集中供热热源。

系统控制是通过分集水器、温控器和热电阀等来实现。

选用的地面PEX管盘管。

主要从导热系数、膨胀系数、耐温耐压系数、抗氧化性来考虑。

设计参数1. 室内设计参数：低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度宜采用55C，不应超过60r，供、回水温差宜小于或等于10C。

供暖室内计算温度：地面的表面平均温度宜在24〜26C,最高不超过28C；卫生间区域宜在30〜33C，最高不超过35C2.地暖、生活热水系统组件技术地热盘管：根据《地面辐射供暖技术规程JGJ142-2012》要求，综合考虑导热系数、经济性等因素，地暖加热管材采用赫威PEX管。

主要特点：【耐咼温、抗低温】产品瞬间可耐咼温及低温【运输方便】由于其材料的特点，可盘成卷式包装，重量轻、便于运输及携带。

【施工简便】PEX管可现场切割，自由弯曲且不反弹变形，安装工具简单，由于可弯曲，减少接头使用量，连接管件采用预制好的铜接头，无需压制螺纹。

【使用安全】PEX管直接伸入预制好的管件，连接紧密，卡接紧固。

无论气体还是液体，绝无渗漏，而且抗拉抗压，不受移动及其它外力的影响。

【卫生安全】内外层为纯聚乙烯，不使用任何再生料，耐腐蚀，不积水垢和不滋生微生物，隔绝空气等气体渗进，因而用作饮用水、饮料、医用氧气等流体输送，安全卫生完全保障。

地暖毕业设计地暖毕业设计地暖作为一种新兴的供暖方式，越来越受到人们的关注和喜爱。

作为一名即将毕业的学生，我决定以地暖为主题进行毕业设计，既可以深入了解地暖的原理和应用，又可以为未来的职业发展打下基础。

在进行地暖毕业设计之前，我首先对地暖的原理进行了深入研究。

地暖是通过将热能从地面传输到室内，使室内地面温暖，从而达到供暖的目的。

这种供暖方式相比传统的暖气片或空调，具有更加均匀、舒适的供暖效果。

而地暖的主要原理则是利用地下的地热能，通过地热泵或电热膜等设备将地下的热能传输到室内。

接下来，我开始研究地暖的设计和施工。

地暖的设计需要考虑到房间的面积、布局以及地暖系统的安装方式等因素。

在设计过程中，我需要综合考虑供暖效果、能源利用率以及施工难度等方面的因素，以确保地暖系统的性能和稳定性。

同时，我还需要了解地暖系统的施工流程和要点，以便在实际操作中能够顺利完成地暖系统的安装和调试。

除了设计和施工，我还将研究地暖的运行和维护。

地暖系统的运行需要定期检查和维护，以确保系统的正常运行和长久使用。

我将学习如何对地暖系统进行检查和维护，如何解决常见的故障和问题。

同时，我还将研究如何合理使用地暖系统，以降低能源消耗，提高能源利用效率。

在进行地暖毕业设计的过程中，我也将利用实际案例进行分析和研究。

通过对一些地暖项目的调研和实地考察，我可以更好地了解地暖的实际应用情况，掌握地暖系统的设计和施工技术。

同时，我还可以与一些从业人员进行交流和合作，从他们的经验中汲取宝贵的教训和经验。

通过进行地暖毕业设计，我可以全面了解地暖的原理、设计、施工和运维等方面的知识，为未来的职业发展打下坚实的基础。

地暖作为一种绿色、节能的供暖方式，具有广阔的市场前景和发展空间。

在未来的工作中，我可以利用所学知识，为更多人提供舒适、环保的供暖解决方案。

总之，地暖毕业设计是我毕业前最重要的任务之一。

通过深入研究地暖的原理、设计、施工和运维等方面的知识，我可以为未来的职业发展奠定坚实的基础。

摘要本次毕业设计的课题为宝鸡阳光城小区的供暖系统，包括供热外网和换热站的设计。

该小区包括住宅楼与商业用楼，总建筑面积为105410m2，热用户计算热负荷为4849kW。

小区换热站以城市供热管网130/70℃的水为热媒，用地板辐射采暖，采暖供回水温度为55/45℃。

首先，根据设计题目搜集资料，确定供热系统的相关方案。

包括集中供热系统的选择、枝状管网的确定、热负荷的计算、热媒的选择及其参数的确定。

然后，进行小区供热外网的设计。

包括管道的敷设、管网中固定支架、阀门井、补偿器等附件的位置与数量的确定，管道的保温，管网的水力计算。

通过水力计算确定管网的管径以及压力损失，并进行不平衡率的计算，尽量使每段管线都能达到水力平衡。

接着，确定换热站系统流程；对换热器、循环水泵、定压水泵等主要设备进行选型计算；合理布置所有的设备以及它们之间的管道。

同样，还要对换热站内部进行水力计算以求得各种管路的管径。

最后，根据设计的供暖系统的特点提出合理有效的运行调节方法，利用自控装置，将整个供热系统设计成为根据用户需要变质量流量运行的智能系统。

关键词：供热外网；换热站；水力计算；运行调节AbstractThis is a heating system design about one district in Bao Ji, which includes outdoor heating pipe network and heat transfer station. The district contents residence building and business building, the total constructiong area is about 105410 m2 and heat load is about 4849kW. In the heating system, the heat transfer station which takes 130/70℃high temperature heat medium as high temperature heat medium and 55/45 ℃water circulating water as heat-supplying-medium. Firstly, needing to collect some information basis the design subject, and confirming the correlation scheme about the heating system. It contents the option of the concentrate heating system, the confirming of branch pipeline network, the calculate of the heating system, the choosing of heat medium and its parameter. Secondly, putting up the design about the outdoor heating pipe network. It contents the laying of pipe, defining the position and number of the accessories such as fixed supports, valve wells and compensators, the defining of the pipeline, the hydraulic computation of the pipeline . Through the hydraulic computation, we can confirm the diameter of the pipling and the pressure lossing, computing the hydraulic unbalance rate in order to make the hydraulic balance on every pipling. Then, the process of heating medium flow is determined. After the type of heat exchanger, water circulating pumps and make-up water pumps are chosen; they and the pipelines among them are arranged rationally. Also, the hydraulic computation of internal heat transfer station shouid be workouted to meet the need of every pipling. Finally, according to the characteristic of the heating system, a reasonable and effective operation and regulation method should be proposed.Keywords: outdoor heating pipe network; heat transfer station; hydraulic calculation;operation and regulation目录前言 (4)第一章原始资料 (5)1.1工程概况 (5)1.2原始资料 (5)1.2.1气象资料 (5)1.2.2建筑资料资料 (5)1.2.3燃料资料 (5)1.2.4水质资料 (6)第二章集中供热系统的热负荷 (7)2.1集中供热热负荷的特征 (7)2.2集中供热热负荷的计算 (7)2.3集中供热系统热媒的选择 (10)2.4集中供热系统热媒参数的确定 (10)2.5热网系统型式的确定 (11)第三章室外管网的设计 (12)3.1外网管道布置原则 (12)3.2外网管道敷设方式 (13)3.3供热管道及其附件 (15)3.3.1供热管道 (15)3.3.2阀门 (17)3.3.3管道的放气与排水 (19)3.4补偿器 (20)3.4.1补偿器的特性及计算 (20)3.4.2补偿器的分类和型号选择 (21)3.5支架 (22)第四章外网水力计算 (25)4.1水力计算的主要任务 (25)4.2水力计算的基本原则 (25)4.3水力计算方法及步骤 (25)4.4管路水力计算举例 (26)第五章换热站的设计 (34)5.1设计题目 (34)5.2原始资料 (34)5.3换热站概述 (35)5.4换热站设计原则 (35)5.5换热站的布置原则 (36)5.6设计方案 (36)5.6.1换热站设计方案 (37)5.6.2采暖热水供回水系统 (37)5.6.3补水定压系统 (37)5.7设备的选择与计算 (38)5.7.1换热器 (38)5.7.2循环水泵 (39)5.7.3补水泵 (41)5.7.4补水箱的选型 (44)5.7.5水处理设备的选型 (45)5.7.6分集水器的选型 (47)5.7.7除污器的选型 (48)5.8换热站内部水力计算 (50)第六章供热系统运行调节 (53)6.1供热系统的初调节 (53)6.2供热系统的运行调节 (54)第七章供热管道的保温与防腐 (58)7.1供热管道的保温 (58)7.2供热管道的防腐 (59)参考文献 (61)致 (62)前言本次设计是关于供热外网及热源的工程设计，由换热站通过热网输送给用户所需的热量。

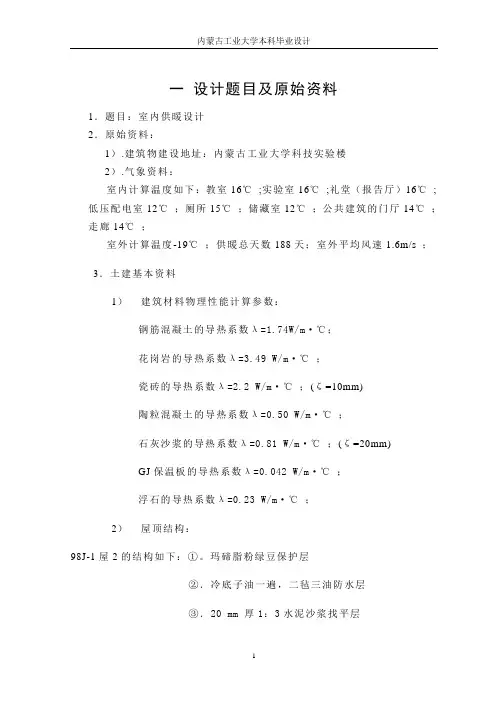

一设计题目及原始资料1．题目：室内供暖设计2．原始资料：1）.建筑物建设地址：内蒙古工业大学科技实验楼2）.气象资料：室内计算温度如下：教室16℃;实验室16℃;礼堂（报告厅）16℃;低压配电室12℃；厕所15℃；储藏室12℃；公共建筑的门厅14℃；走廊14℃；室外计算温度-19℃；供暖总天数188天；室外平均风速1.6m/s ；3．土建基本资料1）建筑材料物理性能计算参数：钢筋混凝土的导热系数λ=1.74W/m·℃；花岗岩的导热系数λ=3.49 W/m·℃；瓷砖的导热系数λ=2.2 W/m·℃；(ζ=10mm)陶粒混凝土的导热系数λ=0.50 W/m·℃；石灰沙浆的导热系数λ=0.81 W/m·℃；(ζ=20mm)GJ保温板的导热系数λ=0.042 W/m·℃；浮石的导热系数λ=0.23 W/m·℃；2）屋顶结构：98J-1屋2的结构如下：①。

玛碲脂粉绿豆保护层②．冷底子油一遍，二毡三油防水层③．20 mm 厚1：3水泥沙浆找平层④．1：6水泥焦渣找2%坡，最薄为30mm⑤．聚苯乙烯泡泡塑料板100mm⑥．钢筋混凝土基层屋12的结构如下：①. 刷着色涂料保护层②．4mm厚聚物改性沥青防水层③．20 mm 厚1：3水泥沙浆找平层④．1：6水泥焦渣找2%坡，最薄为30mm⑤．聚苯乙烯泡泡塑料板100mm⑥．钢筋混凝土基层屋14的结构如下：①.卧铺20mm厚水泥花砖面层为1:3水泥沙浆,25mm厚②, ③, ④,⑤, ⑥,同上.保温压型钢板:ζ=0.5~1.4mm厚彩涂钢板,聚氨酸泡沫40,60,80mm厚.4．动力资料：1）热网的位置：内工大校园热力站2）热媒的性质参数：热源供水温度95 ，回水温度70二 围护结构耗热量的计算1． 围护结构的基本耗热量：可按下式计算：q=k F (t n –t w )a W式中 k ——围护结构的传热系数，W/m 2℃；F ——围护结构的面积，m 2；t n ——冬季室内计算温度，℃；t w ——供暖室外计算温度，℃；a ——围护结构的温差修正系数。

地暖设计说明：一、采暖设计施工说明：1、采暖设计及计算参数：冬季采暖室外计算温度：-6℃采暖室内设计温度：18℃2、采暖系统：1).本工程为威海某住宅4#楼，为六层普通住宅。

应甲方要求本工程采暖方式住宅为低温地板辐射采暖方式，卫生间采用散热器采暖，厨房不采暖。

采暖热负荷：252KW。

2).采暖方式及热源：住宅立管采用下供下回双管同程系统，每户单独控制方式，热表设于暖气表箱内。

采暖热媒为换热站提供的60~50℃热水，采暖系统定压及补水由热交换站解决。

3).采暖管材：户内采暖管道采用16/20型PE-X管，管道敷设于面层内，面层内无接口，接口部位均设于分集水器处。

塑料管道应敷设在贴有锡箔的自熄聚苯乙烯保温板材上，锡箔面朝上。

管道采用专用塑料卡钉固定。

铺设保温板材时要求地面平整干净。

采暖立管采用热镀锌钢管，采用50mm的超细玻璃丝棉保温，外缠玻璃丝布保护层。

管道防腐及保温见L90N91-1、L90N95-6。

暖表箱至分集水器间管道采用耐高温XPAP管，管材规格为2025。

4).本工程散热器型号铸铁对流辐射600，标准散热量Q=7.022△T^U1.3^U，散热量(△t=37℃)76.8W/片（若有变动，请与设计人员协商解决），散热器安装高度距各层地面200mm，散热器供，回水支管,跨越管管径均同水平管管径，散热器供水支管及跨越管上各设同管径阀门一个。

每组散热器设Φ10跑风阀一个。

散热器应采用内腔无砂型。

3、施工说明：1).立管上距地1.6~1.8m设管卡。

立管设固定支架。

2).供回水立管上端设DN20ZP-1型自动放气阀,高度楼层地面2.5米。

自动放气阀处，管道井应设检修门。

3).PE-X管安装及维护：加热管弯曲半径不应小于5倍管外径，同一通路的加热管应保持水平。

填充层内的加热管不应有接头。

加热管固定:用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上.固定点间距直管段不应大于700mm,弯曲管段不应大于350mm。

尊敬旳:通过对您雅舍现场旳勘察以及与您旳沟通交流,我们据此向您提供本供暖系统设计方案。

本方案书包括如下内容:一、供暖设计阐明二、设备选型阐明三、供暖系统配置清单四、供暖系统平面布置图作为专业旳供暖系统服务商,我们诚恳地给您提供某些有关户式供暖系统选购旳提议:(1户式供暖来源于欧洲,有近百年旳发展历史,已经形成了一种巨大旳产业,其技术已非常成熟。

为了保证产品质量和使用效果,提议选择欧洲著名厂家生产旳产品。

(2供暖系统是众多有关产品旳有机集成。

专业性强,施工工程量大,属于一次选择终身受用旳设备系统,尤其是对售后服务旳依赖性非常大。

因此您选择户式供暖系统服务商时,要进行更理解,认真比较。

衷心但愿通过我们不懈旳努力,您仔细审慎旳考察,从而可以为协助您提高家居生活品质,而奉献出一份我们旳力量!祝合作成功!恩施州广华商贸有限企业一、设计阐明1.工程名称:雅舍户式供暖系统2.住宅基本状况及规定:通过我们对房屋建筑平面图旳研究以及现场实测,理解旳房屋基本数据如下:●建筑形态:平层(平层、错层、复式、别墅外墙保温:保温沙浆、保温板●气源:天然气气表参数:G2.5 主机挂面:一般现浇墙体●套内供暖面积: 110 ㎡供暖区域构成: 4 房 2厅 2 卫●生活热水: 7 个龙头, 1 个沐浴, 1 个浴盆 (注:只设计热水源不含热水管路3.方案设计根据和参数1客户提供旳房屋平面布置图和我企业设计师到现场实际测量旳成果,及客户旳规定2《采暖通风与空气调整设计规范》GB 50019-20233《民用建筑节能设计原则》JG J26-954《冷热水用交联聚乙烯(PE-X管道系统》GB/T18992.25德国原则DIN4726(防渗氧规定6《地面辐射供暖技术规程》JGJ 142—20237卧室、书房、客厅、餐厅均≥16℃,卫生间≥ 18℃,老人房≥18℃(室外温度-2℃4.系统方案简述根据与业主旳沟通与交流,这里我们做旳是“燃气锅炉+温控中心”方式构成旳地面辐射供暖(简称地暖旳供暖方案。

目录摘要 (1)第一章绪论 (3)1.1 发展概况 (3)1.2 建筑节能 (3)1.3 采暖方式 (4)第一章设计原始资料 (5)2.1 设计题目 (5)2.2 设计目的 (5)2.3 设计要求 (5)2.4 设计依据 (5)2.5 原始资料 (5)2.6 设计内容 (6)第三章热负荷计算 (7)3.1 围护结构的耗热量 (7)3.1.1 围护结构的基本耗热量 (7)3.1.2 围护结构附加耗热量 (7)3.2 冷风渗透耗热量 (8)3.3 冷风侵入耗热量 (9)3.4 采暖热负荷的计算举例 (9)第四章采暖系统设计方案比较与确定 (11)第五章散热器的选型及计算 (13)5.1 散热器的选择 (13)5.1.1 散热器性能评价指标 (13)5.1.2 散热器的种类 (13)5.2 散热器的布置 (14)5.3 散热器的计算 (14)5.3.1 散热器面积的计算 (14)5.3.2 散热器面积的计算举例 (15)第六章系统水力计算 (17)6.1 水力计算步骤 (17)6.2 水力计算举例 (18)6.3 循环水泵的选择 (22)6.3.1 循环水泵流量的确定 (23)6.3.2 循环水泵扬程的确定 (23)第七章管道保温及防腐 (25)7.1 保温材料的选择原则 (25)7.2 管道保温施工 (25)7.3 管道的防腐原则 (26)7.4 防腐层的要求 (26)致谢 (27)参考文献 (28)(2)摘要随着城市能源供应结构调整、采暖制度改革和建筑节能等市场变化的要求，在集中供热为主的前提下，出现了多种多样的采暖方式，为人民进行最优化、最适宜的采暖方式的选择提供了可能。

推广哪一种采暖方式对一个城市来说都涉及巨大的资金投入。

不适当的采暖方式，不仅会导致建设资金的浪费，还会引起能源、环境和社会安定等方面的一系列问题。

本次进行了兰州科技中心采暖系统设计。

采用散热器采暖，系统以95℃/70℃的热水为热媒，采用机械循环上供下回垂直双管顺流式系统进行采暖。

采暖课程设计说明书院系：建筑工程学院专业：建筑环境与设备工程班级：12-01姓名：杨明明学号：541202040147课程设计任务书专业建筑环境与能源应用工程学号 12-01-47 姓名杨明明一、课程设计的主要任务本课程设计是为某一民用住宅设计一套采暖系统，建筑物的平面图见附录1。

二、原始资料及技术参数1.建筑物所在地点：郑州市2.冬季供暖室外计算温度: t w′ = -5℃冬季室外平均风速:υ=3.4m/sw冬季主导风向: 西、西北3.土建条件：详见建筑图1）外墙类型（自外至内）：内墙面刮腻子（20mm）+kp1空心砖（200mm）+15mm喷涂硬泡聚氨酯+20mm聚苯颗粒保温+20mm聚合物砂浆加强面层+20mm外涂材料装饰。

K=0.733W/（m2.K）；2）内墙类型：20 mm水泥砂浆+175 mm砖墙+ 20mm水泥砂浆，K=2.344W/（m2.K）；3）屋面类型：70mm双面彩钢板聚笨保温夹心板，K60=0.91W/（m2·K）；4）楼板材料：7mm五夹板+370mm热流向下（水平、倾斜）60mm以上+80mm钢筋混凝土+25mm水泥砂浆+25mm大理石，K=0.508 W/（m2.K）；5）外窗类型：PVC框+Low-E中空玻璃6+12A+6遮阳型，传热系数2.444 W/（m2.K）自身遮阳系数0.55，内遮阳系数0.60；6）外门系列：节能外门，传热系数3.02 W/（m2.K）；7）内门系列：木框夹板门，传热系数2.504 W/（m2.K）；8）玻璃幕墙：6钢+9A+6钢，12mm平板玻璃+12mm热流水平+12mm平板玻璃K=2.510W/（m2.K）。

9）另外卫生间门窗玻璃均采用磨砂玻璃。

三、主要设计内容和要求1、供暖热负荷计算；2、散热器选择计算；3、管道系统水力平衡计算；4、供暖附件或装置的选择计算；四、对课程设计的成果要求1、施工图设计，主要包括：设计总说明及设备材料表、供暖系统平面图、供暖系统图、大样图等；2、设计计算说明书一份五、主要参考文献1.《采暖通风与空气调节设计规范》GB50019-20032.《公共建筑节能设计标准》GB50189－20053.《室内空气质量标准》GB/T18883-20024.《暖通空调》陆亚俊马最良等主编，中国建工出版社5.暖通空调制图标准（GB/T50114-2001）6.通风与空调工程施工质量验收规范（GB50243-2002）六、课程设计时间：2015年6月15日至2015年7月05日指导教师：李春艳袁培教研室主任：胡张保目录1.设计题目 (5)2．设计原始资料 (5)3．热负荷计算 (3)4．采暖系统布置 (17)5．散热器选择的计算 (17)6.管道的布置 (23)7.采暖系统水力计算 (26)8．参考文献 (30)一．设计题目1.设计题目：郑州市一居住户型采暖设计。

课程设计计算说明书设计名称：供热、锅炉综合课程设计学校院系：湖南大学土木工程学院专业班级：建筑环境与设备工程专业指导老师：学生：日期：前言摘要人们在日常生活和社会生产中都需要使用大量的热能。

将自然界的能源直接或间接地转化为热能，以满足人们需要的科学技术，称为热能工程。

供暖就是用人工方法向室内供给热量，使保持一定的室内温度，以创造适宜的生活条件或工作条件的技术。

所有供暖系统都由热媒制备（热源）、热媒输送和热媒利用（散热设备）三个主要部分组成。

热源和散热设备分别设置，用热媒管道连接起来，由热源向各个房间或者各个建筑物供给热量的供暖系统，称为集中式供暖系统。

按人体生理条件对气温环境的要求，人们活动的环境温度在12℃以上较为适宜，集中供热的标准温度18℃±2℃是根据人们的生理需求而确定的。

在寒冷的冬季，由于房屋的保温作用，室内的温度一般要比室外高出5℃左右，当室外温度在8℃时，室内就不能保证温度在12℃以上，人体便产生寒冷感，所以我国把采暖的室外界线温度定为8℃。

本次设计对象为郑州市某师范学院冬季供暖系统，设计任务如下：五层教学楼热负荷计算、教学楼采暖管网选择布置、散热器计算和布置、整个校区外网管路设计及水力计算、锅炉房设计计算等。

目录第一章:设计任务书1.设计题目²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²32.设计任务和目的²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²33.设计原始资料²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²² 4第二章:室内采暖工程设计1.设计参数²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²52.建筑维护结构的校核²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²53.房间热负荷的计算²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²84.系统形式的选择²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²125.散热器的选择计算及散热器的布置²²²²²²²²²²²²²²²²²²²²²²²²156.室内的水力计算及水压图²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²18第三章:室外供热管网设计1.供热管网的布置²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²252.供热管网水利计算²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²253.系统定压方式选择及水压图²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²314.管道的敷设与保温²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²335.集中供热调节²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²34第四章:锅炉房工艺设计1.锅炉型号及台数的选择²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²352.水处理设备的选择²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²353.给水设备和主要管道的选择和计算²²²²²²²²²²²²²²²²²²²²²²²²374.气水系统主要管径的确定²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²385.燃气及排烟系统²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²396.排污系统²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²407.热工控制和测量仪器²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²40第五章:参考文献、附件及附图1.参考文献2.所有房间的热负荷列表3.室内水力计算表4.室外水力计算表5.室内采暖系统图、平面图6.室外供热管网平面布置图、水压图7.锅炉房热力系统图第一章、设计任务书一、设计题目：1. 某北方某师范学院供热工程、锅炉房工艺课程设计。

目录摘要 (3)1前言 (4)2工程概况 (5)3设计依据 (6)4设计条件 (6)5建筑结构的传热系数 (7)6最小热阻的校核 (8)7采暖设计热负荷 (11)7.1围护结构传热耗热量的计算 (11)7.2 冷风渗透耗热量的计算 (12)7.3 冷风侵入耗热量的计算 (16)7.4地面散热量的计算 (18)8供暖设计方案 (19)8.1热源的引入 (19)8.2低温热水系统的加热管设计 (20)8.3分水器、集水器设计 (21)8.4壁挂炉的安装位置选择 (22)9散热器的选型 (22)9.1 散热器的选型原则 (22)9.2 散热器的选型计算 (23)10供暖系统的水力计算 (25)10.1供暖管路的水力计算步骤 (25)10.2供暖管路的水力计算内容 (29)11地暖系统的调节控制 (34)12附属设备 (35)12.1室温控制器 (35)12.2电动二通阀 (35)12.3散热器自动恒温阀 (35)13地面构造 (36)14地暖管清洁 (37)15结论 (38)总结与体会 (38)谢辞 (39)参考文献 (39)附表 (41)摘要本设计是针对某市龙泉驿某山庄里的一幢三层别墅进行的供暖系统设计。

建筑面积222㎡，供暖面积160㎡，其中卫生间为散热器供暖，其余房间为低温热水地面辐射供暖。

设计参数：冬季供暖室内温度20℃，但卫生间22℃。

总热负荷12KW。

设计中的地暖管采用φ20mm爱康聚丁烯管（PB），管间距150mm。

室内温度控制器选用柯弗耐品牌，散热器选用意莎普·金泰格的VL516和VL510两种型号的散热器。

水系统采用异程式下供下回双管形式。

各层分别选用一个规格为170*550*800分∕集水箱，热源选用一台多米康柏特锅炉，供热量为18KW。

关键词：供暖系统；低温热水地面辐射；低温散热器AbstractThis project is the design of the heating system for a block of villadom with total area of 222㎡and heating area of 160㎡in YuLong Mountain Villa . The radiator heating is designed for lavatory and the low temperature hot water floor radiant heating is for the rest .The indoor designing parameters is 20℃except lavatory with 22℃and the total heating load is 12KW in winter.Outer diameter of twenty millimeter of AiKang brand with the tube pitch of one hundred and fifty millimeter is selected. Install the room-temperature set-up controller of okonoff brand in each room. Type of VL510 and VL516 radiator of Irsap brand are selected.The style of water system is: the different modality, underfeed and underback, double pipes. water collecting tanks with type of 170*550*800(W/H/L)are installed on each floor. Take boiler with the type of 266*460*680(W/L/H) of Domicompact brand as heat source.Its heating load is 18KW.Key words：heating system; low temperature hot water floor radiant;low temperature radiator1前言地面辐射采暖(简称地暖)是一种利用建筑物内部地面进行采暖的系统。

1 前言散热器采暖是以热源（锅炉）热水作为循环热媒通过散热器等作为终端散热设备的采暖方式。

散热器采暖系统由锅炉+散热器+管道组成，属于对流采暖方式，优点是升温迅速；可以解决居室任意区域供暖要求；款式多样；合理选择可以起到装饰美观效果；对层高没有影响；维修方便易于清洗；使用成本相对较低，无噪音。

如果采用间断性采暖的方式，在一定程度上节能。

缺点是占用一定墙面及室内空间，安装位置不合理会影响美观；散热器表面温度较高，易产生散热不均匀，有温度梯度产生。

1.1 散热器采暖的历史散热器起步较早发展成熟，当属欧洲，尤其是意大利。

散热器在欧洲成熟出现的年代大家公认为19世纪末，1890年在欧洲贵族宅邸兴起，采用铸铁浮雕单柱形式，价格极其昂贵，作为一种生活中的奢侈品流行于上流社会。

1900-1920年代，伴随着散热器取暖的方便性、舒适性被厂泛认可和用于上流社会交际场所(如教堂、剧院)的需要，产生了散热量较大的多柱、铸铁浮雕散热器。

满足了较大空间的楼堂馆所。

1920- 1930年代间，散热器第一次革命产生了单柱钢质散热器，明显地提高了生产量，较大量满足社会需求。

1930-1950年代，随着人们生活水平的不断提高，大多数人放弃生火取暖的基本方式。

追求更高生活水准。

从而产生了大众化的散热器，即多柱铸铁和多柱钢质散热器。

1950-1960年，人们已经医治完毕第二次世界大战的创伤。

产生了较为良好的工业革命成果，生活水平进一步提高。

人们在满足取暖舒适的同时，在节能环保、美观装饰方面提出了更高的要求。

铜质板式散热器以散热量大、外观简洁、大方、价格适中，受到人们青睐，成为主流产品。

1960-1980年人们考虑到铝材传热系数高的特点，希望其能取代铸铁和钢质散热器。

但由于铸铝型材粗犷简单及不能很好解决碱性水质腐蚀问题，故而在1980-1990年期间散热器主流又回归到钢质。

可人们要求其外观必须能和现代的家居格调相一致，满足人性化、个性化的要求。

设计说明1.设计标准和依据1.1 标准《采暖通风及空气调节设计规范》（GB50019）《新建集中供暖住宅分户热计量设计技术规程》（DBJ01-605-2000）《地面辐射供暖技术规程》（中华人民共和国建筑工业行业标准）1.2符合建设部第一步节能目标（JGJ26-86）的既有建筑：此建筑类型和礼堂、体育馆类似因此选定供暖面积热指标150w/m2；注：（1）.本表数据所在地区为北京地区（采暖室外计算温度为-9℃，冬季平均风速2.8m/s），其余地区应根据当地气象条件进行适当调整；（2）.本表热指标数据来自中国建筑科学研究院建筑设计研究所和建筑标准设计研究所；（3）.若外围护结构体形系数、窗墙面积比较小，采用安装推荐值的较小指标，反之，采用较大指标。

依据《地面辐射供暖技术规程》，发热电缆供暖属于间歇性供暖方式，因此房间安装功率还应适当考虑一定的间歇附加耗热量，通常以10%至20%为宜，于是得出其安装功率为89400×1.1=98340W2、发热电缆选型选用汉麦斯公司提供hanms/1R型单导发热电缆组件，线性功率为18w/m；3、温控器选用汉麦斯公司温控器；4、辅材选取：地面绝热层材料、钢丝网、填充层等均需要根据具体工程情况进行系统设计。

（1）绝热层土壤上部、与不供暖房间相邻楼板上部和住宅楼板上部的地板发热电缆之下，以及辐射供暖地板沿外墙的周边，应铺设导热系数小、有足够承载能力、吸湿率低和难燃或不燃的高效保温材料。

绝热层宜采用聚苯乙烯泡沫塑料板，其物理性能应符合《地面辐射供暖技术规程》的要求。

绝热层厚度不宜小于下列要求：楼板上部 20mm 沿外墙周边 20mm注：当采用其它绝热材料时，宜按等效热阻确定其厚度。

（2）填充层发热电缆应采用卵(豆)石混凝土填充层覆盖，并符合下列要求：(1)发热电缆以上的填充层厚度不宜小于50mm，如小于50mm时，应在混凝土填充层间加设一层钢丝网以加固填充层。

(2)地面荷载大于20KN时，发热电缆上层的填充层，应经设计计算确定加固构造措施。

目录第1章设计概况 (3)1.1 地板辐射采暖简介 (3)1.2 分户热计量简介 (4)第2章负荷计算 (6)2.1 供暖热负荷计算说明 (6)2.2 设计资料 (6)2.2.1 气象资料 (6)2.2.2 围护结构资料 (7)2.3 负荷计算 (7)2.3.1 户间传热负荷 (9)2.3.2 算例 (9)第3章系统设计 (17)3.1 系统供暖方式 (17)3.2 地板辐射采暖敷设方式 (18)3.3 地板采暖应用材料及管件 (18)3.4 加热盘管掩埋方式 (19)3.5 敷设板表面的平均温度 (20)3.6 供回水水温的确定 (21)3.7 盘管间距的确定 (21)第4章水力计算 (22)4.1 系统水流量的计算 (22)4.2 加热盘管的阻力计算 (23)4.3 供暖水管的水力计算 (24)4.3.1 用户的水力计算 (24)4.3.2 供暖立管的水力计算 (25)4.4 分、集水器的选择 (27)第5章换热站设计 (28)5.1 换热站的分类 (28)5.2 换热站的设计 (28)5.2.1 水泵的选择计算 (28)5.2.1.1 一般原则 (28)5.2.1.2 热网循环泵的选取 (29)5.2.1.3 补给水泵的选择 (30)5.2.2 换热器的选择 (32)5.2.2.1 换热器简介 (32)5.2.2.2 换热量的确定 (32)5.2.2.3 对数平均温差计算 (32)5.2.2.4 传热面积计算 (33)5.2.3 水处理设备的选择 (34)参考文献 (35)致谢 (36)外文资料及译文 (37)附录A (47)附录B (63)附录C (76)第1章设计概况1.1 地板辐射采暖简介随着社会经济不断向前发展，人们生活水平的不断提高，新材料、新技术日益推广应用，传统散热器采暖的弊端日益突出，如舒适性差、能耗大、耗钢材多、不便于按热计量、分户分室控温等等。

而低温热水地板辐射采暖便是克服这些弊端的更好方式。

摘要本设计主要分为北京市某小区E型经济适用房采暖工程和培训楼采暖工程两部分。

E型经济适用房共三层。

户型组织形式为每户两层带阁楼，四室两厅一厨两卫一车库。

采用散热器供暖与低温热水地板辐射供暖相结合，供暖方式为异程式下供下回。

一层与二层除车库与阁楼采用散热器供暖外，其余采用低温热水地板辐射供暖。

三层阁楼全部采用散热器供暖。

其中一层与二层浴室安装浴霸补充地暖系统不能满足要求的热量。

总供暖面积1248m2，总热负荷69388W，热指标为55.6W/ m2。

其中包括E1型经济适用房，供热面积793 m2，热负荷43610W，热指标为55W/ m2；E2型经济适用房，供热面积455 m2，热负荷25777W，热指标为56.7W/ m2。

培训楼南北两侧宿舍楼为六层混合结构，东西两侧会议室为五层混合结构。

全部采用散热器供暖，供暖方式为同程式下供下回。

供暖面积为13024m2，供暖热负荷为691286W，热指标为53.1W/ m2。

户型组织形式为“口”字型建筑，中部为大空间内庭。

通过此设计进一步掌握了建筑采暖方面的知识，这为以后的工作打下了基础，同时也找到很多方面的不足，为今后的学习明确了方向。

关键词：经济适用房，培训楼，水力计算，低温热水地板辐射采暖系统，散热器采暖ABSTRACTThe design is divided into two parts, the E-type of affordable housing heating works in a camp in Beijing and the training floor heating works.E-type of affordable housing a total of three. Size forms of organization for each household two layers with the attic, Sishiliangting, a kitchen and two baths, a garage.Using radiator heating and low temperature hot water floor radiant heating, heating for the different programs for the next time. One and two-story addition to the garage and attic radiator heating, the rest of the low temperature hot water radiant floor heating. The three-loft all radiator heating. Layer and the second floor bathroom installation Yuba added to warm the system can not meet the requirements of the heat. The total heating area of 1248m2, the total heat load 69388W, the heat indexis 55.6W / m2. Including E1 type of affordable housing, heating area of 793 m2, and heat load 43610W, heat index is 55W / m2; E2 affordable housing, heating area of 455 m2, the heat load 25777W, heat index is 56.7W / m2.Training Building and south sides of the dormitory for the six-story mixed structure, east and west sides of the conference room for the five-story mixed structure. All radiator heating, heating for the same program for the next time. Heating an area of 13024m2 heating and heat load for 691286W, the heat index is 53.1W / m2. Size organizations in the form of a "mouth" shaped building, the central part of the large space atrium.With this design to further understand the knowledge of building heating, which laid the foundation for future work, but also find a lot of deficiencies, and a clear direction for future learning.Keywords: affordable housing, training building, hydraulic calculation, low temperature hot water radiant floor heating system, radiator heating目 录中文摘要 (Ⅰ)英文摘要 (Ⅱ)1 工程概况 (1)2 设计参数 (2)2.1室外气象参数 (2)2.2室内设计参数 (2)3负荷计算 (4)3.1围护结构耗热量 (4)3.2冷风渗透耗热量 (5)3.3冷风侵入耗热量 (5)3.4围护结构热工性能参数 (6)3.5热负荷计算结果 (7)4 采暖设计 (8)4.1系统方案比较与确定 (8)4.2散热器选型 (9)4.3地暖设计 (10)4.4水力计算 (11)4.5采暖热计量 (12)5 施工说明 (14)5.1地暖系统施工 (14)5.2采暖管道选材与施工 (15)5.3 热力入口 ............................................166节能专篇 (18)7设计小结 (19)致谢 (20)参考文献 (21)1工程概况本设计为北京市某小区经济适用房和培训楼采暖工程设计。
