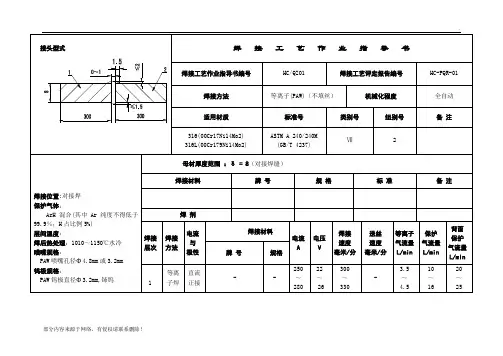

焊接工艺作业指导书

本指导书适用于手工电弧焊和自动焊方法完成的由普通碳素结构钢或普通低合金结构

钢制造的焊接结构件。对本作业指导书未规定的要求，应在图样或技术条件中规定。

1.焊前准备

材料

焊接结构件所用材料的钢号、规格、尺寸应符合图样和产品技术条件的规定。

钢材和焊接材料必须备有合格证书。对于无牌号、无合格证书的钢材和焊接材料

必须补做试验，严禁使用牌号不明、未经技术检查部门验收的各种材料。

用于焊接结构件的焊条、焊丝与焊剂，应与被接材料相适应，并符合焊条标准

GB981-76的要求。

焊条在使用前一般应烘干。酸性焊条视受潮情况在 75~150°C烘干1~2小时；碱

性低氢型结构钢焊条应在 350~400°C烘干1~2小时。烘干的焊条应放在 100~150°C保温箱

〔筒〕内随用随取。低氢焊条在常温下超过 4小时应重新烘干。

钢材的矫正

钢材的最大波浪和局部凹凸不平差，用 1m平尺检查时不得超过以下数值：板厚

δ≤8mm时不大于2mm，δ＞8mm时不大于，对于走台板不大于 5mm。

型钢变形的最大波浪和局部凹凸不平差，用 1m平尺检查时不得超过 1mm,最大弯

曲值不得超过L/1000(L-可测的最大长度,以下同)。

钢材的矫正，一般在冷态下用辊式矫正机或压力机进行。假设在平台上用手锤矫正

时，锤痕深度不超过以下规定：对钢板在平面上为 ，在立面上为1mm；对型钢在平面

上为1mm，在立面上为。

弯曲度较大的钢材在热态下矫正时应加热至 900~1100°C〔低合金钢用较低温

度〕，矫正后的钢材外表凹凸伤痕及锤痕，按上一条规定。

号料、切料及刨边

制作样板及号料时，应考虑焊接结构件的收缩量及装配间隙。

条的规定留刨边余量。焊接工艺作业指导书

2 / 52 剪切后剪切面与轧制面应垂直，其斜度允差不得大于 1：10，边棱上的堆积物、

毛刺和凹凸不平应铲除，毛刺高度不得大于 ，刻痕不得大于1mm〔剪后需机械加工者

不在此限〕。

气割后的质量应到达如下指标：

a.在厚度方向的偏斜差，板厚 δ≤24mm时不超过2mm，δ＞24mm时不超过；

b.外表不平度，δ≤24mm时不超过1mm，δ＞24mm时不超过；

c.局部咬边深度不超过，咬边长度不超过 200mm，且总计咬边长度不得超过切割

长度的20%。

焊缝坡口可刨出、铲出、砂轮磨出、炭弧刨或气体切割。坡口制出后应去除毛

刺、裂纹、熔渣及不平。

钢材的成型弯曲

金属结构的主要计算构件，当弯曲应力与承载应力一致时〔如起重机主梁下盖板〕，只有当弯曲半径大于以下数值时才允许冷弯：钢板

R≥25δ；I

字钢

R≥25B或

R≥

25H，槽钢R≥45B或R≥25H；钢钢R≥45B。注：δ—钢板厚度，B—型钢的腿宽或边宽，H—型钢的高度，R—弯曲半径。

热弯时应加热至 900~1100°C，弯曲完成时温度不低于 700°C。对低合金钢应注

意缓冷。

管子的弯曲半径必须大于管子外径的 3倍。

钢材的拼接

盖板和腹板的对接缝不可在同一断面上，必须相互错开 200mm以上。

当腹板用整钢板不够时，拼接的宽度不应小于 100mm。腹板的十字交叉焊缝只允

许布置在受压区。

起重机主梁下盖板，在跨度中央左右各 范围内一般不应有接缝，如必须拼

接应采取45°斜拼缝。

结构件的装配

装配前必须将各焊接处及距焊接边缘20mm〔自动焊30mm〕范围内的铁锈〔不包括轧制氧化皮〕污垢、油腻、毛刺、涂料及熔渣等去除干净。焊接结构件接头型式、尺寸应符合GB985~986-88的规定。

对重要构件禁止在非焊区内引弧。

装配时的临时点焊假设是以后焊缝的一局部，那么所用焊条及其要求应和正式焊缝一

样。焊接工艺作业指导书

3 / 53 b. 各连接件互相接触的外表及焊后难以涂漆的外表〔如桁架杆件、桁架的节点、接

c. 头、加筋板、开式箱形梁及任何焊后难以涂刷或无法涂刷的地方〕，在未焊前必须涂上底

d. 漆。

e. 焊接材料的选用

f. 采用Q235等材质的构件时，选用 E43电焊条。

g. 采用16Mn等低合金材质制作时，选用 E50电焊条。埋弧焊用 H08A焊丝，焊剂

h. 431。

i. CO2气体保护焊，用 H08Mn2SiA。

j. 焊接

k. 重要构件的焊接必须持证焊工担任。

l. 在露天焊接时，下雨、大雾及钢材潮湿时不得焊接。焊接重要构件时，环境温度应

m. 在-10°C以上，低于此温度时应采取预热措施，预热温度为100~150°C。焊接的顺序应保证使焊接构件的收缩应力和变形趋于最小。

n. 间断焊缝的长度偏差不得超过-5%和+10%；节距的偏差不得超过-20%和+5%。

o. 重要对接焊缝的首尾应加与母材等厚、相同坡口的工艺板，引弧与灭弧均应在工艺

p. 板上进行，以免产生未焊透及火口等缺陷。

q. 焊接后必须及时将熔渣、焊瘤及飞溅去除干净。多层焊时，只有将前层的熔渣、焊

r. 瘤、飞溅、去除后才进行下一次焊接。

s. 对低合金结构钢应在以下条件下施行预热〔预热温度为 100~150°C〕：板厚δ≤

t. 16mm时在-10°C以下；16＜δ≤24mm时在-5°C以下；24＜δ≤40mm时在-0°C以下；δ

u. ＞40mm时均预热。

v. 对低合金结构钢采用自动焊时，焊后为保证缓冷，焊药不急于回收。

w. 焊接变形的矫正

x. 焊接变形的矫正，热态下不准在 300~500°C时进行机械矫正和锤击，以免产行脆

y. 裂。

z. 用气体火焰局部加热矫正时应注意以下各点：

aa. 对重要构件，禁止在同一部位重复加热，以免引起钢材金属组织和机械性能的变

bb. 化；

cc. 不允许在同一断面造成拉、压双向应力的反复矫正；

dd. 对重要构件禁止浇水冷却；

ee. 需要经过热处理的构件，应在热处理前矫正，以便一并消除内应力。焊接工艺作业指导书

4 / 54 用气体火焰局部加热矫正时，其加热温度可在 700~850°C之间，对低合金钢不宜

超过900°C。

对设计或工艺上有要求的结构件，焊后应进行消除内应力处理。

焊接质量检查

焊接接头型式与尺寸应符合有关图样及标准的规定。

所有焊缝都应进行外部检查，以判断有无以下不允许存在的缺陷：烧穿、裂纹、鳞

状高度不均匀、焊缝间断、露出弧坑及深度超过 、长度超过焊缝长度 15%的咬边。

重要的对接焊缝(如起重机主梁受拉区的盖板、腹板)应进行无损探伤，射线探伤时应不低于GB3323中规定的Ⅱ级，超声波探伤时应不低于JB1152中规定的Ⅰ级。

X射线拍片检查的部位由技术检查部门指定，如拍照发现有不允许的缺陷，应在缺

陷的延伸方向或可疑方向作补充拍照，补充拍照后仍有疑心时，那么该焊缝应全部拍照。

对于无法用超声涉及 X射线等方法进行无损探伤的重要焊缝，或技术检查部门发现

其他现象认为需要钻孔检查者，那么应进行钻孔检查。钻孔直径必须露出整个焊缝的横断面

〔包括每边的构件金属〕，钻孔数量按表 2规定：

焊缝长度〔m〕 ≤1 ＞1~5 ＞5~10 ＞10

钻孔个数 1 2 3 5〔但距离最大为5m〕

钻孔检查后，必须将带有缺陷的整段焊缝完全去除后再重新焊补。焊补后重新钻孔

检查，但钻孔数应比原规定增加一倍。检查合格后钻孔处应焊补填满。

严格按照设计图 02-53-4-22 之设计说明执行。

无损检验

钢梁构件的焊缝应在焊接完成 24小时后进行无损检测。除非经监理和设计人员

同意，否那么主要零部件的焊缝应在校正后进行无损检测。

无损检测的仪器应定期计量标定合格，从事无损检测的人员应持有相应的资格证

书。工厂的加工工艺中应有相应的无损探伤工艺及安排。无损探伤时，应有监理参加共同

检查。所有检查处必须作好原始数据记录。

主要受力焊缝如桥面板、底板的纵横向拼接焊缝、拱肋底拼接焊缝，要求超声波

探伤抽查为100%，另抽10%进行X射线探伤。

总段内纵向U肋、“I〞肋的对接缝，超声波探伤抽查为 25%。磁粉探伤检查为

100%。

总段环形对接焊缝，均需 100%超声波检查，100%磁粉检查。焊接工艺作业指导书

5 / 55 总段内的角接焊缝，应进行 100%磁粉检查。

工地环形大接头对接焊缝，应进行 100%超声波探伤，100%磁粉探伤。对无可避

免的“十〞字正交接缝处，用 X光射线检查〔一张片子〕，角接焊缝 100%磁粉探伤。通长

纵肋的对接焊缝应 100%超声波检查及100%磁粉检查。
