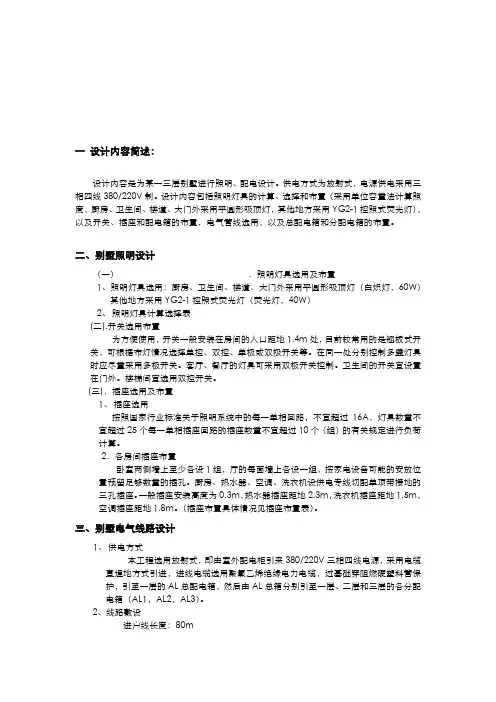

一 设计内容简述：
设计内容是为某一三层别墅进行照明、配电设计。供电方式为放射式，电源供电采用三相四线380/220V制。设计内容包括照明灯具的计算、选择和布置（采用单位容量法计算照度，厨房、卫生间、楼道、大门外采用平圆形吸顶灯，其他地方采用YG2-1控照式荧光灯），以及开关、插座和配电箱的布置，电气管线选用，以及总配电箱和分配电箱的布置。
二、别墅照明设计
（一） ．照明灯具选用及布置
1、照明灯具选用：厨房、卫生间、楼道、大门外采用平圆形吸顶灯（白炽灯，60W）
其他地方采用YG2-1控照式荧光灯（荧光灯，40W）
2、 照明灯具计算选择表
(二).开关选用布置
为方便使用，开关一般安装在房间的入口距地1.4m处，目前较常用的是翘板式开关，可根据布灯情况选择单控、双控、单极或双极开关等。在同一处分别控制多盏灯具时应尽量采用多极开关。客厅、餐厅的灯具可采用双极开关控制。卫生间的开关宜设置在门外。楼梯间宜选用双控开关。
(三)．插座选用及布置
1、 插座选用
按照国家行业标准关于照明系统中的每一单相回路，不宜超过16A，灯具数量不宜超过25个每一单相插座回路的插座数量不宜超过10个（组）的有关规定进行负荷计算。
2．各房间插座布置
卧室两侧墙上至少各设1组，厅的每面墙上各设一组，按家电设备可能的安放位置预留足够数量的插孔。厨房、热水器、空调、洗衣机设供电专线切配单项带接地的三孔插座。一般插座安装高度为0.3m，热水器插座距地2.3m，洗衣机插座距地1.5m，空调插座距地1.8m。（插座布置具体情况见插座布置表）。
三、别墅电气线路设计
1、 供电方式
本工程选用放射式，即由室外配电柜引来380/220V三相四线电源，采用电缆直埋地方式引进，进线电缆选用聚氯乙烯绝缘电力电缆，过基础穿阻燃硬塑料管保护，引至一层的AL总配电箱，然后由AL总箱分别引至一层、二层和三层的各分配电箱（AL1，AL2，AL3）。
