透镜导学案

第 1 页 共 3 页

第2节 生活中的透镜

教学目标

一、知识和技能

了解透镜在日常生活中的应用。

二、过程和方法

1.经历制作模型照相机的过程，了解照相机的成像原理。

2.能简单描述凸透镜成实像和虚像的主要特征。

三、情感态度价值观

1.通过模拟相机的制作和使用，获得成功的喜悦。

2.具有对科学的求知欲，乐于探索自然现象和日常生活中的物理学道理。

3.初步建立将科学技术应用于实际的意识。

教学重点：通过观察和制作，使学生在头脑中形成透镜及其成像的丰富、具体的感性认识。

教学难点：通过观察照相机、投影仪、放大镜的像，再经过分析、综合、最后得出它们成的像。

导学过程

一、引入新课

节日家人团聚或外出旅游，总要留影作纪念，摄影师用照相机拍出美丽的风光，动人的场景使人们从照片中感到美的享受和启迪。这就需要照相机，你们想了解它吗？今天我们通过观察、研究走近它，认识它。

预习导学

1.凸透镜的特点： ；凹透镜的特点：

2.凸透镜对光线有 作用；凹透镜对光线有 作用。

3.观察课本81页下图阅读课文然后填空：

来自物体的光经过 后会聚在胶卷上，形成 的像。

胶卷上涂着一层对光 的物质，它在暴光后发生化学变化， 就被记录在胶卷上，经过显影、定影后成为底片，再用底片洗印就可以得到相片。

4.阅读课文82页观察图然后请回答：

投影仪上有一个相当于 的镜头，投影片上的图案通过这个 形成一个 的像。平面镜的作用是改变光的传播方向，使得射向天花板的光能在屏幕上成像。

5.阅读课文，观察图然后请回答：

放大镜也是 ，是最常用的光学仪器之一。

合作探究：

知识点1、照相机：

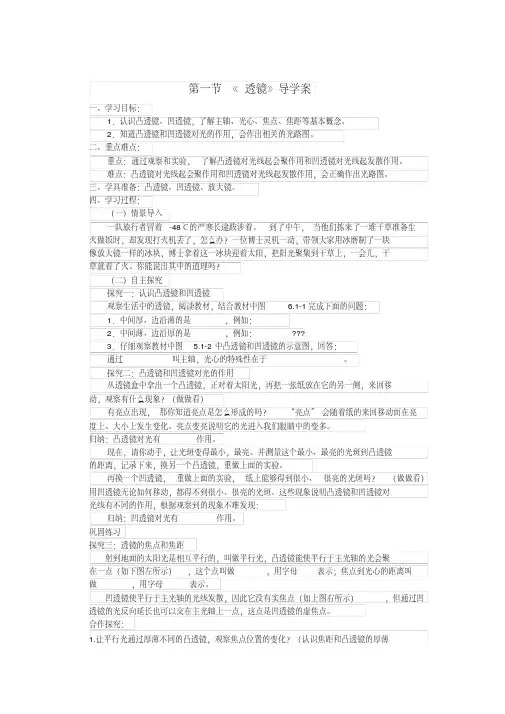

第一节《透镜》导学案

一、学习目标：1．认识凸透镜、凹透镜，了解主轴、光心、焦点、焦距等基本概念。

2．知道凸透镜和凹透镜对光的作用，会作出相关的光路图。

二、重点难点：

重点：通过观察和实验，了解凸透镜对光线起会聚作用和凹透镜对光线起发散作用。

难点：凸透镜对光线起会聚作用和凹透镜对光线起发散作用，会正确作出光路图。

三、学具准备：凸透镜、凹透镜、放大镜。

四、学习过程：

（一）情景导入

一队旅行者冒着-48℃的严寒长途跋涉着。到了中午，当他们拣来了一堆干草准备生

火做饭时，却发现打火机丢了，怎么办？一位博士灵机一动，带领大家用冰磨制了一块像放大镜一样的冰块，博士拿着这一冰块迎着太阳，把阳光聚集到干草上，一会儿，干

草就着了火。你能说出其中的道理吗？

（二）自主探究

探究一：认识凸透镜和凹透镜

观察生活中的透镜，阅读教材，结合教材中图6.1-1完成下面的问题：

1．中间厚、边沿薄的是，例如：

2．中间薄、边沿厚的是，例如：???

3．仔细观察教材中图5.1-2中凸透镜和凹透镜的示意图，回答：

通过叫主轴，光心的特殊性在于。

探究二：凸透镜和凹透镜对光的作用从透镜盒中拿出一个凸透镜，正对着太阳光，再把一张纸放在它的另一侧，来回移

动，观察有什么现象？（做做看）

有亮点出现，那你知道亮点是怎么形成的吗？“亮点”会随着纸的来回移动而在亮

度上、大小上发生变化。亮点变亮说明它的光进入我们眼睛中的变多。

归纳：凸透镜对光有作用。

现在，请你动手，让光斑变得最小，最亮。并测量这个最小、最亮的光斑到凸透镜

的距离，记录下来，换另一个凸透镜，重做上面的实验。

再换一个凹透镜，重做上面的实验，纸上能够得到很小、很亮的光斑吗？（做做看）

用凹透镜无论如何移动，都得不到很小、很亮的光斑。这些现象说明凸透镜和凹透镜对

光线有不同的作用，根据观察到的现象不难发现：

归纳：凹透镜对光有作用。

巩固练习

探究三：透镜的焦点和焦距

射到地面的太阳光是相互平行的，叫做平行光，凸透镜能使平行于主光轴的光会聚

【学习内容】3.3探究凸透镜的成像规律

编写者：但宝花

【学习目标】

1. 利用平行光源粗测凸透镜的焦距。

2．通过实验探究知道凸透镜成像规律，并能说出照相机、投影仪、放大镜分别是根据哪条规律成像的。

3. 复述凸透镜所成像的虚实、倒正、大小与物体位置的关系，进一步理解虚像和实像概念。

4. 通过研究成像规律的过程，体验科学研究的过程与方法，学习从物理现象中总结归纳科学规律的方法．

【学习重点】

通过实验探究得出凸透镜成像规律并能实际应用。

【学习过程】

课前预习学案

● 温故而知新

1．凸透镜对光线有_______作用。

2. 焦点到光心的距离叫做 ，用f表示。

3. 物体到凸透镜的距离叫做 ，用u表示。

4. 像到凸透镜的距离叫做 ，用v表示。

5. 实像由 光线会聚而成，能在 上呈现的像。虚像不是由实际光线会聚而成，而是由光线的 相交而成， （填“能”或“不能”）在光屏上呈现的像。

6. 照相机照相时，物体离照相镜头比较远，成的是 、 的 像。

7．投影仪投影胶片时，物体离投影仪比较近，成的是 、 的 像。

8．放大镜看物体时，物体离放大镜很近，成的是 、 的 像。

● 自主学习

认真阅读课本，自主完成下列问题：

1.照相机、投影仪和放大镜成像不同，可能与 有关。

2.要完成该实验，需要哪些器材？

3.在该实验中我们需要记录哪些数据和实验现象呢？

课内探究学案

一、交流预习情况

第五节 凸透镜成像学案

一、 预习知识

1、凸透镜：

叫做凸透镜。

2、凹透镜： 叫做凹透镜。

3、几个概念：主光轴： 。 焦点（F）：是指与主光轴的平行光经凸透镜 的点。光心（O）：是指凸透镜的 。

焦距（f）：是 的距离。

4、凸透镜对光线有 作用，凸透镜又称 透镜，所以凸透镜有 焦点；凹透镜对光线有 作用，凹透镜又称 透镜，所以凹透镜有 焦点。

5、凸透镜成像规律。

①、

物 距（u） 像 距（v） 像 的 特 点 应 用

u＞2f

u =2f

F＜u＜2f

u＜f

②、物距变大，像距变 ，像变 。物距变 ，像距变 ，像变 。

③、一倍焦距 分界点：焦距以外成 像，焦距以内成 像。

③、二倍焦距是 分界点：二倍焦距以外成 实像，二倍焦距以内成 实像。

第一课时

二、 模仿天地

1、如图所示，请完成光路图

2、请在图中填入适当的透镜。

三、 小试牛刀

3、 以下各图中属于凸透镜的有________，属于凹透镜的有_________（选填序号）。

（1） （2） （3） （4） （5） （6） 4、 要使光线发生如图所示的偏折，则方框内

放置的光学元件（ ）

A. 一定是平面镜 B. 一定是凸透镜

C. 一定是凹透镜 D. 平面镜、凸透镜、凹透镜均可

四、 大显身手

5、如图所示，A是一只水平放置的长方形暗盒，盒内有水平向右的平行光。B为暗盒右侧平面上的一个圆孔，C是一个与暗盒右侧平面平行的相间一定距离的光斑。若从外径与圆孔B相同的厚玻璃板、凹透镜、凸透镜这三个光学器件中取一个嵌入圆孔B中，发现在光斑C处的光屏上呈现一个比圆孔大的圆形光斑，则嵌入圆孔B的那个光学器件（ ）
