汽车发动机构造与拆装 教案 5项目二：任务三掌握曲轴飞轮组的构造与拆装

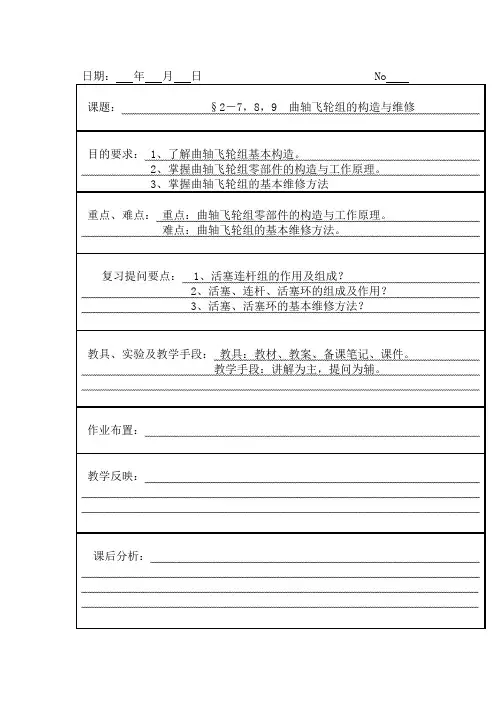

教学过程： 复习1、活塞连杆组的作用及组成2、活塞及活塞环的作用3、活塞的基本维修方法新课导入：曲柄连杆机构是发动机实现热能与机械能相互转换的主要机构，其主要功用:1.将气体 力转换成扭矩；2.将活塞的往复直线运动转换为曲轴旋转运动。

曲柄连杆机构的组成:缸体曲轴箱组、活塞连杆组、曲轴飞轮组三部分。

有些发动机上，在平衡曲柄连杆机构的惯性力，还装有平衡轴装置。

主要介绍曲轴飞轮组。

讲解新课：§2－7，8，9 曲轴飞轮组的构造与维修一、曲轴飞轮组件1.曲轴材料：一般用中碳钢或中碳合金钢模锻而成。

轴颈表面经高频淬火或氮化处理，并经精磨加工。

结构：主轴颈、曲柄销（连杆轴颈）、曲柄臂、平衡重块等组成。

支承方式：全支承曲轴：曲轴的主轴颈数比气缸数目多一个，即每一个连杆轴颈两边都有一个主轴颈。

非全支承曲轴：曲轴的主轴颈数比气缸数目少或与气缸数目相等，主轴承载荷较大，但缩短了曲轴的总长度，使发动机的总体长度有所减小。

4缸机的平衡：在一些高档发动机上，还采用加装平衡轴的方法进行惯性力的平衡，使发动机运转更加平稳。

曲轴前端：装有定时齿轮、驱动风扇和水泵的带轮以及起动爪、甩油盘等。

甩油盘外斜面向后，安装时应注意，否则会产生相反效果。

在齿轮室盖上装有油封，防止机油外漏。

图2-31 曲轴飞轮组件 1-曲轴皮带轮 2-曲轴正时齿轮皮带轮 3-曲轴链轮 4-曲轴前端 5-曲轴主轴颈 6-曲柄臂 7-曲柄销（连杆轴颈）8-平衡重块 9-转速传感器脉冲轮 10-飞轮 11-主轴瓦 12-主轴承盖 13-螺母 14-止推垫片 15-主轴瓦 16-止推垫片教学过程：曲轴轴向定位：一般采用滑动止推轴承，安装在曲轴前端或中后部主轴承上。

止推轴承有两种形式：翻边主轴瓦的翻边部分或具有减磨合金层的止推片2、3，磨损后可更换。

曲轴的后端：安装飞轮，在后轴颈与飞轮凸缘之间制成档油凸缘与回油螺纹，以阻止机油向后窜漏。

曲轴油道：在轴颈上还钻有油孔，并有斜油道相通，再与机体的主油道联通。

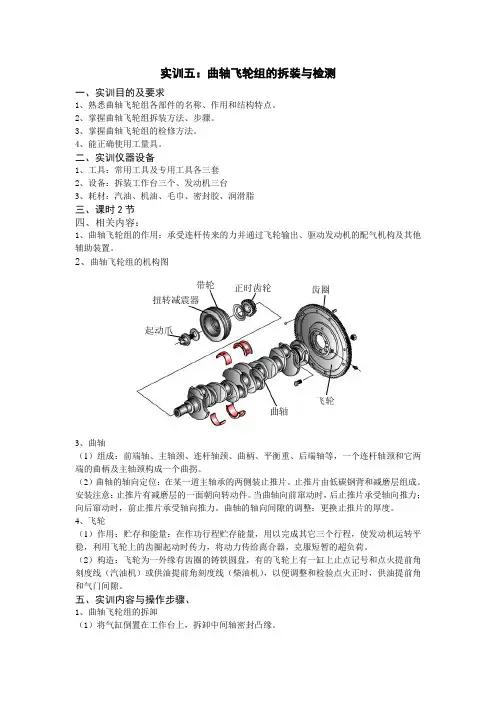

实训五：曲轴飞轮组的拆装与检测一、实训目的及要求1、熟悉曲轴飞轮组各部件的名称、作用和结构特点。

2、掌握曲轴飞轮组拆装方法、步骤。

3、掌握曲轴飞轮组的检修方法。

4、能正确使用工量具。

二、实训仪器设备1、工具：常用工具及专用工具各三套2、设备：拆装工作台三个、发动机三台3、耗材：汽油、机油、毛巾、密封胶、润滑脂三、课时2节四、相关内容：1、曲轴飞轮组的作用：承受连杆传来的力并通过飞轮输出、驱动发动机的配气机构及其他辅助装置。

2、曲轴飞轮组的机构图3、曲轴（1）组成：前端轴、主轴颈、连杆轴颈、曲柄、平衡重、后端轴等，一个连杆轴颈和它两端的曲柄及主轴颈构成一个曲拐。

（2）曲轴的轴向定位：在某一道主轴承的两侧装止推片。

止推片由低碳钢背和减磨层组成。

安装注意：止推片有减磨层的一面朝向转动件。

当曲轴向前窜动时，后止推片承受轴向推力；向后窜动时，前止推片承受轴向推力。

曲轴的轴向间隙的调整：更换止推片的厚度。

4、飞轮（1）作用：贮存和能量：在作功行程贮存能量，用以完成其它三个行程，使发动机运转平稳，利用飞轮上的齿圈起动时传力，将动力传给离合器，克服短暂的超负荷。

（2）构造：飞轮为一外缘有齿圈的铸铁圆盘，有的飞轮上有一缸上止点记号和点火提前角刻度线（汽油机）或供油提前角刻度线（柴油机），以便调整和检验点火正时，供油提前角和气门间隙。

五、实训内容与操作步骤、1、曲轴飞轮组的拆卸（1）将气缸倒置在工作台上，拆卸中间轴密封凸缘。

（2）拆卸气缸体前端中间轴及密封凸缘中的油封。

（3）用17mm套筒和扭力扳手拆下曲轴正时齿轮。

（4）用12mm套筒和扭力，依次对角分2-3次拧下曲轴前油封座的7个固定螺栓。

（5）用橡胶锤向外轻轻敲击并取下前油封座。

（6）用专用工具固定住飞轮，依次对角分2-3次拧下飞轮上的6个固定螺栓，取下飞轮（注意：修理厂工人一般用一字起子固定住飞轮）。

（7）用10mm梅花扳手，依次对角分2-3次拧下曲轴后油封凸缘的6个固定螺栓。

姓名：_____________ 学号：___________ 班级：_____________________
实训
项目

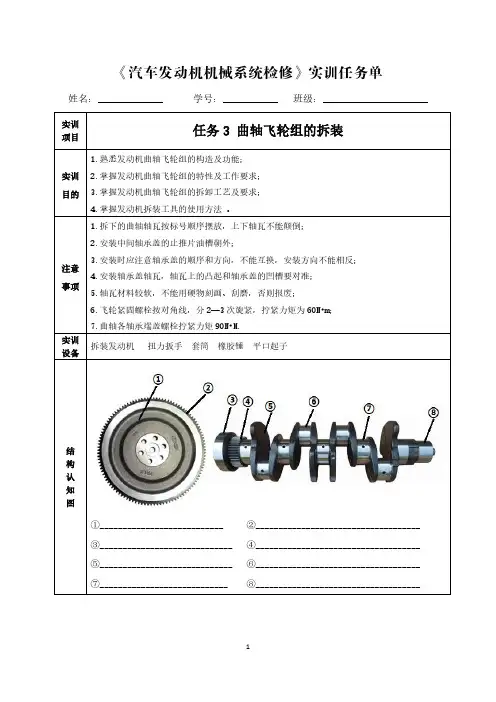

任务3 曲轴飞轮组的拆装
实训目的1.熟悉发动机曲轴飞轮组的构造及功能；
2.掌握发动机曲轴飞轮组的特性及工作要求；
3.掌握发动机曲轴飞轮组的拆卸工艺及要求；
4.掌握发动机拆装工具的使用方法。

注意事项1.拆下的曲轴轴瓦按标号顺序摆放，上下轴瓦不能颠倒；
2.安装中间轴承盖的止推片油槽朝外；
3.安装时应注意轴承盖的顺序和方向，不能互换，安装方向不能相反；
4.安装轴承盖轴瓦，轴瓦上的凸起和轴承盖的凹槽要对准；
5.轴瓦材料较软，不能用硬物刻画、刮磨，否则报废；
6.飞轮紧固螺栓按对角线，分2—3次旋紧，拧紧力矩为60N•m；
7.曲轴各轴承端盖螺栓拧紧力矩90N•M.
实训
设备
拆装发动机扭力扳手套筒橡胶锤平口起子
结
构
认
知
图
①___________________________ ②____________________________________
③_____________________________ ④____________________________________
⑤_____________________________ ⑥____________________________________
⑦____________________________ ⑧____________________________________
时间：2024年4月15日评分：。

教案首页第课时教子案续页教学内容备注安徽汽车应用技师学院安徽省汽车工业学校《汽车发动机构造与维修》教案教子案续页飞轮齒宙連IF雅強安徽汽车应用技师学院安徽省汽车工业学校《汽车发动机构造与维修》教案教子案续页备注见实操教学步骤教学内容裏2—1（工作顺序1—3—4—2）哀2—2（工作顺序1—2—4—3）直列六缸四冲程发动机做功间隔角为°°,各缸的 工作顺序是，其曲拐均匀布置在互成°的三个平面 内（、同向，、同向，、同向）。

形八缸发动机这种发动机的曲拐布置形式可以与四缸发动机一样，四个曲拐布置在同一平面内，也可以布置在两个互相错开°的平面内。

其作功间隔角为°°,各缸工作顺序一般为。

曲轴的维修）曲轴裂纹的检修若曲轴检验出裂纹，一般应报废更换 ）曲轴弯曲的检查与修理 ）曲轴磨损的检查与修理曲轴主轴颈和连杆轴颈的修理尺寸，一般为〜级，级差为曲轴的主轴颈和连杆轴颈，应分别磨削成同一级别的修理尺寸，以便于选配轴承，保证合理的配合间隙。

连杆轴颈应以磨削后的主轴颈为基准，采用同心法磨削。

磨削曲轴时，必须保证主轴颈和连杆轴颈各轴心线的同轴度，以及两轴心线间的平行度；限制曲柄半径误差，并保证连杆轴颈相互位置夹角的精度。

）曲轴轴向间隙的检查与调整安徽汽车应用技师学院安徽省汽车工业学校《汽车发动机构造与维修》教案）曲轴的安装注意主轴承盖的方向，不同位置主轴承盖不能互换，拧紧螺栓从中间往两端分多次拧紧。

二、飞轮的构造与维修飞轮的作用）贮存能量：在作功行程贮存能量，用以完成其他三个行程，使发动机运转平稳。

）利用飞轮上的齿圈起动时传力。

）将动力传给离合器。

）克服短暂的超负荷。

飞轮的构造外缘起动齿圈第一缸点火正时标记飞轮的维修主要损伤：工作面磨损、齿圈磨损或折断。

飞轮的安装飞轮与曲轴装配后应进行动平衡，否则在旋转时会因质量不平衡而产生离心力，引起发动机振动并加速主轴颈的磨损。
