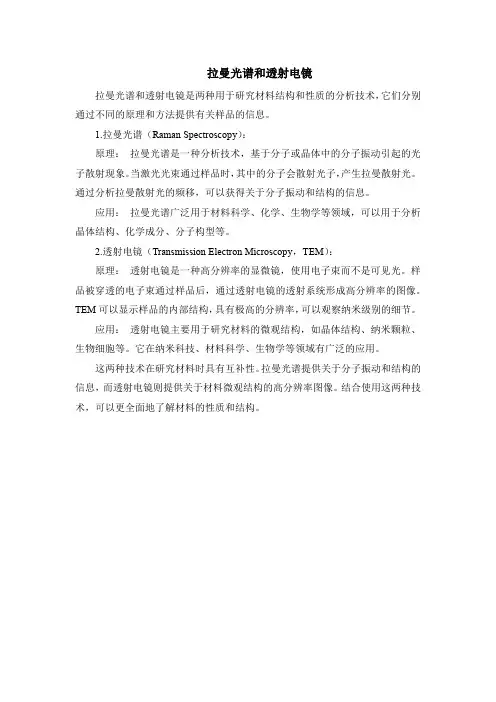

拉曼光谱和透射电镜
拉曼光谱和透射电镜是两种用于研究材料结构和性质的分析技术,它们分别通过不同的原理和方法提供有关样品的信息。
1.拉曼光谱(Raman Spectroscopy):
原理:拉曼光谱是一种分析技术,基于分子或晶体中的分子振动引起的光子散射现象。
当激光光束通过样品时,其中的分子会散射光子,产生拉曼散射光。
通过分析拉曼散射光的频移,可以获得关于分子振动和结构的信息。
应用:拉曼光谱广泛用于材料科学、化学、生物学等领域,可以用于分析晶体结构、化学成分、分子构型等。
2.透射电镜(Transmission Electron Microscopy,TEM):
原理:透射电镜是一种高分辨率的显微镜,使用电子束而不是可见光。
样品被穿透的电子束通过样品后,通过透射电镜的透射系统形成高分辨率的图像。
TEM可以显示样品的内部结构,具有极高的分辨率,可以观察纳米级别的细节。
应用:透射电镜主要用于研究材料的微观结构,如晶体结构、纳米颗粒、生物细胞等。
它在纳米科技、材料科学、生物学等领域有广泛的应用。
这两种技术在研究材料时具有互补性。
拉曼光谱提供关于分子振动和结构的信息,而透射电镜则提供关于材料微观结构的高分辨率图像。
结合使用这两种技术,可以更全面地了解材料的性质和结构。
透射电镜的工作原理透射电镜(Transmission Electron Microscope,简称TEM)是一种利用电子束来观察样品的微观结构的高分辨率显微镜。
与光学显微镜不同,透射电镜使用的是电子而不是可见光来照射样品,因此能够获得比光学显微镜更高的分辨率。
透射电镜的工作原理涉及到电子的产生、聚焦、透射、成像和检测等多个方面,下面将详细介绍透射电镜的工作原理。
1. 电子的产生。
透射电镜使用的是电子束来照射样品,因此首先需要产生电子。
电子产生的常用方法是热发射和场发射。
热发射是利用热能使金属表面的电子逃逸而产生电子,而场发射则是利用电场使电子从金属表面逃逸。
在透射电镜中,通常使用的是热发射电子源,即利用钨丝或钨钢合金丝受热后发射电子。
2. 电子的聚焦。
产生的电子束需要经过一系列的聚焦系统,使其成为一个细小的束流,以便能够准确地照射到样品上。
透射电镜的聚焦系统通常包括电子透镜和磁透镜。
电子透镜利用电场来聚焦电子束,而磁透镜则利用磁场来聚焦电子束。
通过合理设计和调节,可以使电子束聚焦到非常小的尺寸,从而获得高分辨率的成像能力。
3. 电子的透射。
经过聚焦系统聚焦后的电子束将照射到样品上,这时的电子束被称为透射电子束。
透射电子束穿过样品时,会与样品中的原子和分子发生相互作用,产生散射和吸收。
透射电镜通过检测透射电子束的变化来获取样品的结构信息。
4. 成像。
透射电镜的成像原理是利用透射电子束与样品相互作用后产生的信号来获取样品的结构信息。
透射电镜通常采用透射电子显微镜来观察样品。
透射电子显微镜通过探测透射电子束的强度和位置来获得样品的结构信息,然后将这些信息转换成图像显示出来。
5. 检测。
透射电镜的检测系统通常包括电子探测器和图像处理系统。
电子探测器用于探测透射电子束的强度和位置,然后将这些信息传输给图像处理系统。
图像处理系统将探测到的信息转换成图像,并进行增强和处理,最终显示在显示屏上供用户观察。
总结来说,透射电镜的工作原理涉及到电子的产生、聚焦、透射、成像和检测等多个方面。
透射电镜的简单原理
透射电镜是一种用于观察材料内部结构的显微镜。
其简单原理如下:
1. 电子源:透射电镜使用电子束来照射样品。
电子源通常是一个发射电子的热阴极,例如钨丝。
2. 准直系统:电子束从电子源发射出来后,通过准直系统进行调整,以保持电子束的直线性质和平行性。
准直系统通常包括透镜和磁铁等。
3. 照射样品:经过准直系统调整后的电子束照射到待观察的样品上。
样品可以是薄片或厚块,这取决于所需的观察深度。
4. 样品交叉点:经过样品的电子束会与样品内部原子或分子相互作用。
这些相互作用会导致一部分电子束被散射、吸收或透射。
5. 过滤器:透射电镜使用不同的过滤器来选择散射、吸收和透射电子束。
通过调整过滤器,可以选择只让透射电子束通过。
6. 探测器:透过样品的透射电子束最终到达探测器,例如荧光屏或CCD。
探测器记录下电子束的位置和强度。
7. 数据处理:通过采集和处理探测器的数据,可以形成一个关于样品内部结构的电子图像。
透射电镜的原理包括产生平行且高能的电子束、调整电子束与样品之间的相对位置、选择透射电子束并记录下来。
通过这些原理,透射电镜可以产生高分辨率的样品内部结构图像。

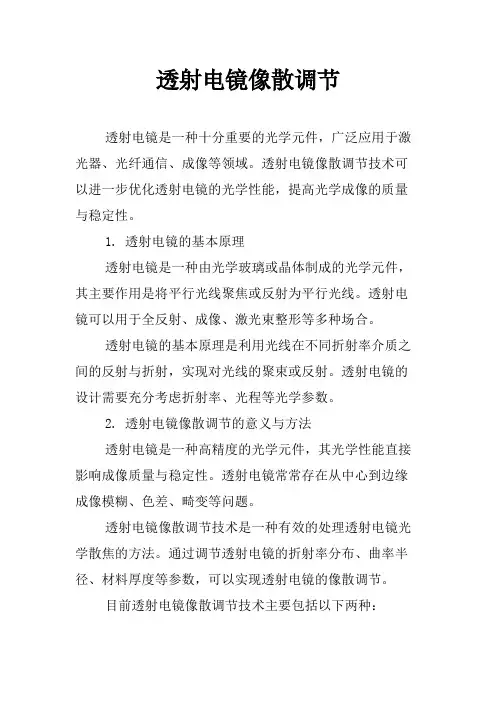

透射电镜像散调节透射电镜是一种十分重要的光学元件,广泛应用于激光器、光纤通信、成像等领域。
透射电镜像散调节技术可以进一步优化透射电镜的光学性能,提高光学成像的质量与稳定性。
1. 透射电镜的基本原理透射电镜是一种由光学玻璃或晶体制成的光学元件,其主要作用是将平行光线聚焦或反射为平行光线。
透射电镜可以用于全反射、成像、激光束整形等多种场合。
透射电镜的基本原理是利用光线在不同折射率介质之间的反射与折射,实现对光线的聚束或反射。
透射电镜的设计需要充分考虑折射率、光程等光学参数。
2. 透射电镜像散调节的意义与方法透射电镜是一种高精度的光学元件,其光学性能直接影响成像质量与稳定性。
透射电镜常常存在从中心到边缘成像模糊、色差、畸变等问题。
透射电镜像散调节技术是一种有效的处理透射电镜光学散焦的方法。
通过调节透射电镜的折射率分布、曲率半径、材料厚度等参数,可以实现透射电镜的像散调节。
目前透射电镜像散调节技术主要包括以下两种:(1)材料选择和加工方法:选用高精度的材料和加工工艺,可以有效避免透射电镜因材料或制造工艺导致的像散问题。
(2)光学设计和计算方法:采用先进的光学设计软件,精确计算透射电镜各项参数间的关系,实现透射电镜的像散调节。
3. 透射电镜像散调节的实现(i) 参数设计与优化:首先进行透射电镜的参数设计,包括曲率半径、折射率、材料厚度等参数的选择和优化。
(ii) 材料加工与选择:选用高精度的材料和加工工艺,保证透射电镜表面光滑度和质量。
(iii) 光学仿真与分析:使用光学仿真软件对透射电镜进行光学分析和仿真,检验透射电镜的像散调节效果。
(iv) 实验验证与优化:进行实验验证,对透射电镜的光学性能进行评价与优化调整。
4. 透射电镜像散调节的应用透射电镜像散调节技术在各种光电设备、仪器中得到广泛的应用。
例如,透射电镜像散调节技术可以用于激光器的光束整形,提高激光器的光束质量和稳定性。
同时,在成像领域中,透射电镜像散调节技术也可以用于消除透射电镜成像的畸变和色差,提高成像质量和精度。
透射电镜的成像原理及应用1. 引言透射电镜是一种使用电子束来成像的仪器。
它的原理是利用电子束通过样品的透射来形成图像,并通过对电子束的探测和处理来获得样品的详细信息。
透射电镜在材料科学、生物学和物理学等领域中有广泛的应用。
2. 成像原理透射电镜的成像原理基于电子的波粒二象性,即电子既具备粒子特性又具备波动特性。
在透射电镜中,电子从电子枪中发射出来,经过加速和聚焦,形成一束射线。
这束射线通过样品后,与样品中原子和电子相互作用,发生散射和透射现象。
电子的散射会导致图像的模糊和失真,因此透射电镜通常使用薄样品来减小散射效应。
在样品的背面或透射电镜的显微镜中,放置有一个焦平面衍射器。
这个衍射器可以将透射电子的波动性转化为干涉和衍射现象,从而产生有关样品的结构信息。
这些信息通过探测器进行收集,然后通过图像处理算法生成成像结果。
3. 应用领域透射电镜在材料科学、生物学和物理学等领域有广泛的应用。
以下列举了一些常见的应用领域:3.1 材料科学透射电镜在材料科学中的应用主要用于研究材料的微观结构和性能。
通过透射电镜,可以观察和分析材料中的晶体结构、晶界、缺陷和纳米结构等。
这些信息对于材料的设计、开发和性能优化非常重要。
3.2 生物学透射电镜在生物学中的应用主要用于研究生物样品的内部结构和功能。
通过透射电镜,可以观察和分析细胞器、蛋白质和核酸等生物分子的结构。
透射电镜还可以用于研究病原体、病毒和细菌等微生物的形态和生命周期。
3.3 物理学透射电镜在物理学领域中的应用涵盖了多个子领域。
在凝聚态物理学中,透射电镜可用于研究材料的电子结构、能带和费米面等特性。
在量子力学领域,透射电镜可用于研究电子的量子行为,如量子隧穿、波函数干涉和波粒二象性等。
3.4 其他领域透射电镜还在化学、地球科学和纳米技术等领域中有应用。
在化学中,透射电镜可用于研究化学反应的过程和产物。
在地球科学中,透射电镜可用于分析地质样品的矿物组成和结构。

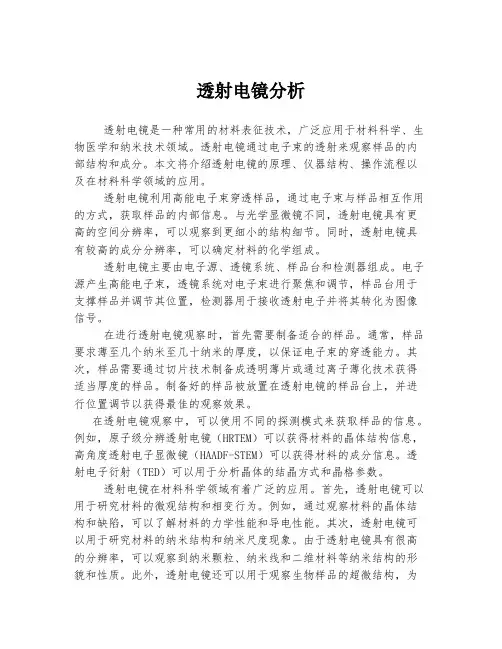

透射电镜分析透射电镜是一种常用的材料表征技术,广泛应用于材料科学、生物医学和纳米技术领域。
透射电镜通过电子束的透射来观察样品的内部结构和成分。
本文将介绍透射电镜的原理、仪器结构、操作流程以及在材料科学领域的应用。
透射电镜利用高能电子束穿透样品,通过电子束与样品相互作用的方式,获取样品的内部信息。
与光学显微镜不同,透射电镜具有更高的空间分辨率,可以观察到更细小的结构细节。
同时,透射电镜具有较高的成分分辨率,可以确定材料的化学组成。
透射电镜主要由电子源、透镜系统、样品台和检测器组成。
电子源产生高能电子束,透镜系统对电子束进行聚焦和调节,样品台用于支撑样品并调节其位置,检测器用于接收透射电子并将其转化为图像信号。
在进行透射电镜观察时,首先需要制备适合的样品。
通常,样品要求薄至几个纳米至几十纳米的厚度,以保证电子束的穿透能力。
其次,样品需要通过切片技术制备成透明薄片或通过离子薄化技术获得适当厚度的样品。
制备好的样品被放置在透射电镜的样品台上,并进行位置调节以获得最佳的观察效果。
在透射电镜观察中,可以使用不同的探测模式来获取样品的信息。
例如,原子级分辨透射电镜(HRTEM)可以获得材料的晶体结构信息,高角度透射电子显微镜(HAADF-STEM)可以获得材料的成分信息。
透射电子衍射(TED)可以用于分析晶体的结晶方式和晶格参数。
透射电镜在材料科学领域有着广泛的应用。
首先,透射电镜可以用于研究材料的微观结构和相变行为。
例如,通过观察材料的晶体结构和缺陷,可以了解材料的力学性能和导电性能。
其次,透射电镜可以用于研究材料的纳米结构和纳米尺度现象。
由于透射电镜具有很高的分辨率,可以观察到纳米颗粒、纳米线和二维材料等纳米结构的形貌和性质。
此外,透射电镜还可以用于观察生物样品的超微结构,为生物学研究提供重要的信息。
总之,透射电镜是一种强大的材料表征技术,具有高分辨率和高成分分辨率的优势。
它在材料科学、生物医学和纳米技术等领域发挥着重要作用。
化学物质的透射电镜透射电镜是一种常用的分析工具,特别是在化学领域。
它利用电子束照射样品,通过观察电子透射的方式来研究物质的结构和性质。
本文将介绍透射电镜的原理、应用以及在化学物质研究中的重要作用。
一、透射电镜的原理透射电镜的原理基于电子的波粒二象性。
电子具有波动性质,与光的波动性质相似。
通过将电子束聚焦到很小的直径上,并使其通过样品,探测样品中透射电子的强弱,可以了解样品的结构和成分。
二、透射电镜的应用1. 结构研究:透射电镜可以用来研究材料的晶体结构和外形。
通过观察透射的电子的衍射图案,可以确定晶体的晶胞参数、晶面指数等信息。
同时,透射电镜还可以观察到有关晶格缺陷、原子排列和晶界等结构信息。
2. 成分分析:透射电镜可以通过观察透射电子的吸收和散射情况,来确定样品的成分。
利用不同化学物质对电子的散射和吸收的差异,可以获得样品的能谱图像,进而分析样品中的元素种类和含量。
3. 形貌观察:透射电镜还可以用来观察化学物质的形貌。
通过调节电子束的聚焦和透射模式,可以观察到样品的表面形貌以及微观结构,如纳米颗粒、薄膜厚度等。
三、透射电镜在化学研究和应用中的作用1. 新材料研发:透射电镜在新材料研发中起到了重要作用。
通过观察材料的晶格结构、成分分布和缺陷情况,可以帮助科学家们设计和合成具有特定性能的新材料。
2. 催化剂研究:催化剂在化学反应中起到了关键作用。
透射电镜可以用来研究催化剂的结构和活性中心,以及催化剂与反应物之间的相互作用,从而优化催化剂的性能和效率。
3. 纳米材料研究:纳米材料因其独特的物理和化学性质而备受关注。
透射电镜可以观察到纳米材料的形貌和结构信息,帮助了解纳米颗粒的生长机理、表面活性和物理化学性质。
4. 生物化学研究:透射电镜在生物化学领域中也有广泛的应用。
它可以用来观察生物大分子的结构和形貌,如蛋白质、核酸等,对于研究其功能和生物活性具有重要意义。
综上所述,透射电镜在化学物质研究中扮演着重要角色。
透射电子显微镜的原理及应用一.前言人的眼睛只能分辨1/60度视角的物体,相当于在明视距离下能分辨0.1mm 的目标。
光学显微镜通过透镜将视角扩大,提高了分辨极限,可达到2000A 。
光学显微镜做为材料研究和检验的常用工具,发挥了重大作用。
但是随着材料科学的发展,人们对于显微镜分析技术的要求不断提高,观察的对象也越来越细。
如要求分表几十埃或更小尺寸的分子或原子。
一般光学显微镜,通过扩大视角可提高的放大倍数不是无止境的。
阿贝(Abbe )证明了显微镜的分辨极限取决于光源波长的大小。
在一定波长条件下,超越了这个极限度,在继续放大将是徒劳的,得到的像是模糊不清的。
图1-1(a )表示了两个点光源O 、P 经过会聚透镜L ,在平面上形成像O ,、P ,的光路。
实际上当点光源透射会聚成像时,由于衍射效应的作用在像平面并不能得到像点。
图1-1(b )所示,在像面上形成了一个中央亮斑及周围明暗相间圆环所组成的埃利斑(Airy )。
图中表示了像平面上光强度的分布。
约84%的强度集中在中央亮斑上。
其余则由内向外顺次递减,分散在第一、第二……亮环上。
一般将第一暗环半径定义为埃利斑的半径。
如果将两个光源O 、P 靠拢,相应的两个埃利斑也逐渐重叠。
当斑中心O ,、P ,间距等于案例版半径时,刚好能分辨出是两个斑,此时的光点距离d 称为分辨本领,可表示如下:αλsin 61.0d n = (1-1) 式中,λ为光的波长,n 为折射系数,α孔径半角。
上式表明分辨的最小距离与波长成正比。
在光学显微镜的可见光的波长条件下,最大限度只能分辨2000A 。
于是,人们用很长时间寻找波长短,又能聚焦成像的光波。
后来的X 射线和γ射线波长较短,但是难以会聚聚焦。
1924年德布罗(De Broglie )证明了快速粒子的辐射,并发现了一种高速运动电子,其波长为0.05A 。
,这比可见的绿光波长短十万倍!又过了两年布施(Busch )提出用轴对称的电场和磁场聚焦电子线。

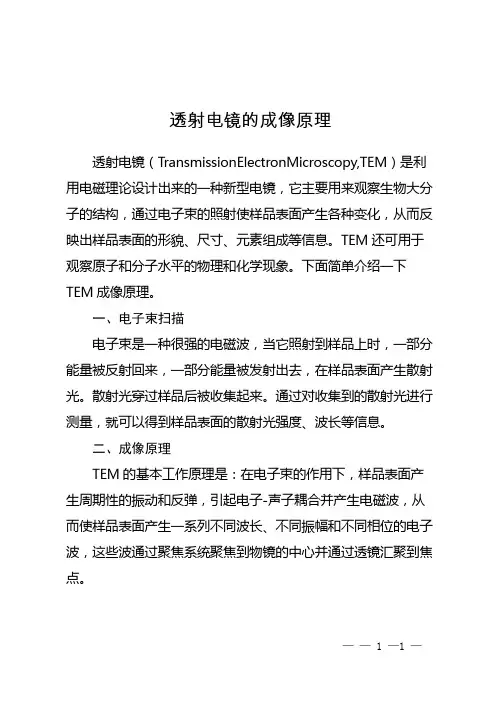

透射电镜的成像原理
透射电镜(TransmissionElectronMicroscopy,TEM)是利用电磁理论设计出来的一种新型电镜,它主要用来观察生物大分子的结构,通过电子束的照射使样品表面产生各种变化,从而反映出样品表面的形貌、尺寸、元素组成等信息。
TEM还可用于观察原子和分子水平的物理和化学现象。
下面简单介绍一下TEM成像原理。
一、电子束扫描
电子束是一种很强的电磁波,当它照射到样品上时,一部分能量被反射回来,一部分能量被发射出去,在样品表面产生散射光。
散射光穿过样品后被收集起来。
通过对收集到的散射光进行测量,就可以得到样品表面的散射光强度、波长等信息。
二、成像原理
TEM的基本工作原理是:在电子束的作用下,样品表面产生周期性的振动和反弹,引起电子-声子耦合并产生电磁波,从而使样品表面产生一系列不同波长、不同振幅和不同相位的电子波,这些波通过聚焦系统聚焦到物镜的中心并通过透镜汇聚到焦点。
—— 1 —1 —。

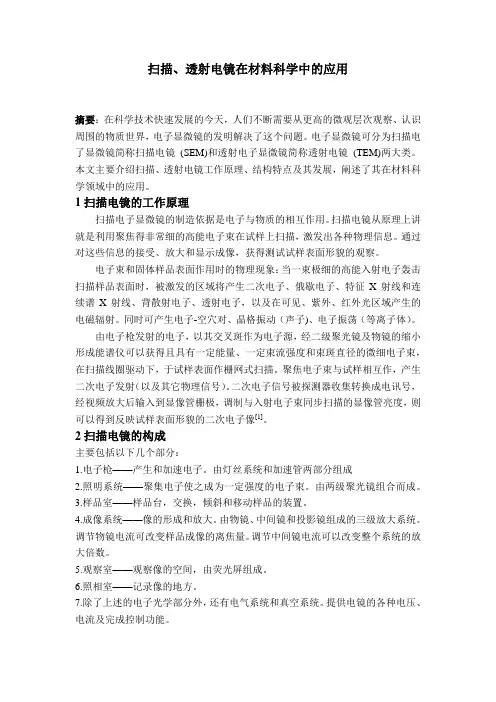

扫描、透射电镜在材料科学中的应用摘要:在科学技术快速发展的今天,人们不断需要从更高的微观层次观察、认识周围的物质世界,电子显微镜的发明解决了这个问题。
电子显微镜可分为扫描电了显微镜简称扫描电镜(SEM)和透射电子显微镜简称透射电镜(TEM)两大类。
本文主要介绍扫描、透射电镜工作原理、结构特点及其发展,阐述了其在材料科学领域中的应用。
1扫描电镜的工作原理扫描电子显微镜的制造依据是电子与物质的相互作用。
扫描电镜从原理上讲就是利用聚焦得非常细的高能电子束在试样上扫描,激发出各种物理信息。
通过对这些信息的接受、放大和显示成像,获得测试试样表面形貌的观察。
电子束和固体样品表面作用时的物理现象:当一束极细的高能入射电子轰击扫描样品表面时,被激发的区域将产生二次电子、俄歇电子、特征X射线和连续谱X射线、背散射电子、透射电子,以及在可见、紫外、红外光区域产生的电磁辐射。
同时可产生电子-空穴对、晶格振动(声子)、电子振荡(等离子体)。
由电子枪发射的电子,以其交叉斑作为电子源,经二级聚光镜及物镜的缩小形成能谱仪可以获得且具有一定能量、一定束流强度和束斑直径的微细电子束,在扫描线圈驱动下,于试样表面作栅网式扫描。
聚焦电子束与试样相互作,产生二次电子发射(以及其它物理信号)。
二次电子信号被探测器收集转换成电讯号,经视频放大后输入到显像管栅极,调制与入射电子束同步扫描的显像管亮度,则可以得到反映试样表面形貌的二次电子像[1]。
2扫描电镜的构成主要包括以下几个部分:1.电子枪——产生和加速电子。
由灯丝系统和加速管两部分组成2.照明系统——聚集电子使之成为一定强度的电子束。
由两级聚光镜组合而成。
3.样品室——样品台,交换,倾斜和移动样品的装置。
4.成像系统——像的形成和放大。
由物镜、中间镜和投影镜组成的三级放大系统。
调节物镜电流可改变样品成像的离焦量。
调节中间镜电流可以改变整个系统的放大倍数。
5.观察室——观察像的空间,由荧光屏组成。
透射电镜的基本功能透射电镜是一种非常重要的电子显微镜,广泛应用于材料科学、生物学和化学等领域。
它可以通过控制电子束的路径和能量,产生高分辨率的影像,从而帮助我们研究物质的微观结构和性质。
本文将介绍透射电镜的基本功能,包括成像、衍射和能谱分析等方面。
一、透射电镜的成像功能透射电镜的主要功能是成像,它可以产生高分辨率的样品图像,从而帮助我们观察和研究样品的微观结构和形态。
透射电镜的成像原理是利用电子束与样品相互作用的效应,通过收集和处理电子束的散射和透射信号,生成图像。
透射电镜的成像原理可以用透射电子显微镜的简化模型来说明。
透射电子显微镜由电子枪、透射样品和投影屏三部分组成。
电子枪产生高能的电子束,经过准直器和聚焦器的调节,使电子束聚焦到样品表面。
样品对电子束的散射和透射会产生不同的信号,这些信号通过投影屏被收集和记录。
透射电镜的成像分为两种模式:直接成像和倒置成像。
在直接成像模式下,样品图像与样品本身的方向一致。
在倒置成像模式下,样品图像与样品本身的方向相反。
这是因为在透射电镜中,电子束与样品的相互作用是非常复杂的,包括电子的散射、透射和吸收等过程,从而导致图像的倒置。
透射电镜的成像分辨率取决于电子束的能量和样品的性质。
一般来说,电子束的能量越高,成像分辨率越高。
但是,高能电子束也会引起样品的损伤和辐射损伤,因此需要适当调节电子束的能量和强度。
此外,样品的结构和厚度也会影响成像分辨率,因为电子束在样品中的传播和散射会受到样品的影响。
二、透射电镜的衍射功能透射电镜的衍射功能是指利用电子束与样品相互作用的效应,产生衍射信号,从而研究样品的晶体结构和晶格参数。
透射电镜的衍射原理与X射线衍射类似,都是利用波粒二象性和布拉格定律来解释。
透射电镜的衍射模式包括电子衍射和选区电子衍射两种。
其中,电子衍射是指在整个样品上均匀照射电子束,观察电子衍射的强度和位置,从而确定样品的晶体结构和晶格参数。
选区电子衍射是指在样品上选定一个小区域,只在该区域内照射电子束,观察电子衍射的强度和位置,从而确定该区域的晶体结构和晶格参数。
电镜知识点电镜是一种具有高分辨率的显微镜,能够观察到微观尺度下的物质结构和特征。
它在科学研究、医学诊断和工业生产等领域起着重要作用。
本文将逐步介绍电镜的原理、类型和应用。
1.原理电镜利用电子束取代了光线束,以实现更高的分辨率。
电子束具有较短的波长,使得电镜能够观察到更小的物体和更细微的结构。
电子束通过透镜系统进行聚焦和放大,然后与物体相互作用,形成显微图像。
2.类型电镜主要分为两种类型:透射电镜和扫描电镜。
2.1 透射电镜透射电镜通过物体的透明部分传递电子束,形成投影图像。
它能够观察到物体的内部结构和成分。
透射电镜常用于研究生物样品、材料和纳米颗粒等。
2.2 扫描电镜扫描电镜通过扫描物体表面的电子反射,形成显微图像。
它能够观察到物体的表面形貌和微观结构。
扫描电镜常用于研究材料表面、昆虫结构和微电子器件等。
3.应用电镜在多个领域有广泛的应用。
3.1 生物科学电镜被广泛应用于生物科学领域,用于观察细胞结构、病毒、蛋白质和细菌等微生物。
它可以帮助科学家研究生物体的组织结构、功能和相互作用。
3.2 材料科学电镜在材料科学研究中发挥着重要作用。
它可以观察到材料的晶体结构、界面、缺陷和纳米颗粒等。
这对于改进材料的性能和开发新材料具有重要意义。
3.3 医学诊断电镜在医学诊断中也有应用。
它可以帮助医生观察和诊断病理标本中的细胞结构和病变情况,从而提供准确的诊断和治疗方案。
3.4 工业生产电镜在工业生产中被广泛使用。
它可以用于质量控制、产品检测和故障分析等方面。
通过观察材料的微观结构和表面形貌,可以提高产品质量和生产效率。
总结:电镜是一种重要的科学工具,能够观察到微观尺度下的物质结构和特征。
透射电镜和扫描电镜是常用的电镜类型。
电镜在生物科学、材料科学、医学诊断和工业生产等领域有广泛的应用。
通过电镜的使用,我们可以深入了解微观世界,推动科学研究和技术发展的进步。
透射电镜的工作原理和应用1. 介绍透射电子显微镜(Transmission Electron Microscope,简称TEM)是一种高分辨率的显微镜,可以用来观察和研究非常小的生物和物质的结构。
本文将介绍透射电镜的工作原理和应用。
2. 工作原理透射电镜的工作原理基于电子的波动性质和透射性质。
其基本组成包括电子源、减速器、透镜系统和检测器。
2.1 电子源透射电镜使用的电子源通常是热发射型阴极,通过加热阴极产生高能电子。
这些高能电子被发射到一个真空管中,形成电子束。
2.2 减速器电子束经过减速器会进一步调整电子能量,以适应样品的要求。
减速器可以利用磁场或电场控制电子束的速度和能量。
2.3 透镜系统透镜系统主要由磁透镜和电透镜组成,用于控制电子束的聚焦和定位。
透镜可以通过改变磁场或电场的强度来控制电子束的走向和聚焦效果。
2.4 检测器透射电镜的检测器通常是一个荧光屏,用于接收透过样品的电子束并转化为可见光。
这些可见光会被放大并转化为图像,可以被观察和记录。
3. 应用透射电镜在许多领域中有广泛的应用。
以下是一些常见的应用领域。
3.1 材料科学透射电镜可以用来研究各种材料的晶体结构和微观结构。
通过观察和分析材料的原子排列和组织结构,可以深入了解材料的力学性质、电子性质和热性质。
3.2 纳米技术透射电镜在纳米技术中起着重要作用。
它可以用来观察和研究纳米材料的结构、形貌和性质,帮助研究人员设计和制造更高效的纳米器件。
3.3 生物科学透射电镜在生物科学研究中也有广泛的应用。
它可以用来观察和研究生物样品的细胞结构、细胞器和分子组织,从而深入了解生物系统的功能和机制。
3.4 太空科学透射电镜在太空科学研究中发挥着重要作用。
它可以用来观察和研究来自外太空的微小颗粒、陨石和行星样品,帮助科学家了解太阳系的形成和演化过程。
3.5 医学研究透射电镜在医学研究中也有许多应用。
它可以用来观察和研究病毒、细菌和细胞的结构,从而增进对疾病的认识和治疗方法的研发。
实验透射电镜的结构原理及应用一、目的要求1.结合透射电镜实物,介绍其基本结构和工作原理,以加深对透射电镜的了解。
2.学习衍射图谱的分析步骤。
3.学习操作透射电镜,获得的明暗场像二、透射电镜的基本结构透射电子显微镜是以波长很短的电子束做照明源,用电磁透镜聚焦成像的一种具有高分辨本领,高放大倍数的电子光学仪器。
透射电镜由电子光学系统、真空系统及电源与控制系统三部分组成。
电子光学系统是透射电子显微镜的核心,而其他两个系统为电子光学系统顺利工作提供支持。
2.1 电子光学系统电子光学系统通常称镜筒,是透射电子显微镜的核心,由于工作原理相同,在光路结构上电子显微镜与光学显微镜有很大的相似之处。
只不过在电子显微镜中,用高能电子束代替可见光源,以电磁透镜代替光学透镜,获得了更高的分辨率(图9-6)电子光学系统分为三部分,即照明部分、成像部分和观察记录部分。
照明部分的作用是提供亮度高、相干性好、束流稳定的照明电子束。
它主要由发射并使电子加速的电子枪、会聚电子束的聚光镜和电子束平移、倾斜调节装置组成。
成像部分主要由物镜、中间镜,投影镜及物镜光阑和选区光阑组成。
穿过试样的透射电子束在物镜后焦面成衍射花样,在物镜像面成放大的组织像,并经过中间镜、投影镜的接力放大,获得最终的图像。
观察记录部分由荧光屏及照像机组成。
试样图像经过透镜多次放大后,在荧光屏上显示出高倍放大的像。
如需照像,掀起荧光屏,使像机中底片曝光,底片在荧光屏之下,由于透射电子显微镜的焦长很大,虽然荧光屏和底片之间有数厘米的间距,但仍能得到清晰的图像。
2.2 真空系统电子光学系统的工作过程要求在真空条件下进行,这是因为在充气条件下会发生以下情况:栅极与阳极间的空气分子电离,导致高电位差的两极之间放电;炽热灯丝迅速氧化,无法正常工作;电子与空气分子碰撞,影响成像质量;试样易于氧化,产生失真。
目前一般电镜的真空度为10-5托左右。
真空泵组经常由机械泵和扩散泵两级串联成。
透射电子显微镜的原理及应用摘要:透射电子显微镜是研究微观组织结构的有力工具,具备高分辨率和直观性,在材料、医学、生物、化学、物理等领域发挥着重要的作用。
本文介绍了透射电子显微镜的原理、结构和样品制备原理,综述了透射电子显微镜在陶瓷、水泥、生物学科和地理科学研究等一些方面的应用,并对透射电子显微镜的应用前景做出了展望。
关键词:透射电子显微镜;结构;原理;应用1透射电子显微镜的原理和结构1.1透射电子显微镜的工作原理和特点透射电子显微镜是一种高分辨率、高放大率的电子光学仪器,它运用波长很短的电子束作为照明光源,通过电子透镜对图像进行聚焦,主要由电子光学系统、电源系统和真空系统三部分组成。
透射电子显微镜的电子光学系统通常由电子透镜(如电子枪、聚光镜、物镜、中间透镜和投影透镜等)、样品室和荧光屏组成。
透射电子显微镜通常使用热阴极电子枪来捕获电子束并将其用作照明源。
从热阴极发射的电子,在阴极加速电压的作用下,高速通过阳极孔,并通过聚光镜聚合成一定直径的束斑照射到样品上。
如此,具有一定能量的电子束作用于样品,并产生反映样品微区的厚度、平均原子序数、晶体结构或位向的差异的各种信息。
根据这些信息,通过样品的电子束的强度被物镜聚焦放大,形成一幅透射电子图像,反映其平面上的信息,经过中间镜和投影镜进一步放大,最终的电子图像可以在屏幕上以三倍放大的方式获得,并记录在电子感光板或胶卷上。
高分辨率是透射电子显微镜的一个突出特点,目前世界上最先进的透射电子显微镜的分辨率已经优于0.2 nm,可用来直接观察重金属原子像。
1.2透射电子显微镜的结构及作用原理透射电子显微镜就总体来说可分为电子光学系统(镜筒)电源系统、真空系统和操作控制系统等四部分。
电源系统、真空系统和操作系统都是辅助系统。
电源系统包括电子枪高压电源、透镜电源和控制线路电源等。
真空系统用来维护镜筒以上,以保证电子枪电极之间的绝缘,防止镜筒内气体分子碰撞导致成像电子的运动轨迹发生变化,减少样品污染等。
透射电镜的原理和应用
透射电镜(Transmission Electron Microscope,简称TEM)是一种使用电子束来对物质进行成像和分析的先进仪器。
相对于光学显微镜,透射电镜的分辨率更高,可以观察到更小尺寸的物体和更细微的细节。
下文将详细介绍透射电镜的原理和应用。
一、原理
透射电镜的工作原理基于电子的波粒二象性。
当高速电子束穿过薄样品时,电子与样品原子发生散射或透射,这些散射和透射电子可以通过其中一种方式被聚焦后投射到屏幕上形成影像。
透射电镜的主要组成部分包括电子源、电子透镜系统、样品台、检测器和成像系统。
2.电子透镜系统:透射电镜中使用的电子透镜系统包括凸透镜、凹透镜和电磁透镜等,用于聚焦和控制电子束的路径。
3.样品台:样品台用于固定和支持待观察的样品。
在样品台上放置薄到几十纳米的切片样品,以便电子束能够透过。
4.检测器:透射电镜中常用的检测器包括透射电子探测器(TED)、散射电子探测器(SED)和能量散射光谱仪(EDS)等。
TED用于接收透射电子并产生明亮的影像,SED用于检测和分析散射电子的信息,EDS用于分析样品中的元素组成。
5.成像系统:透射电镜的成像系统包括投影屏幕、摄像机和电子显微图像处理设备。
通过调整电子透镜系统,可以将电子束上的信息转换成实时图像并显示在投影屏幕上。
二、应用
透射电镜在材料科学、生物科学、纳米科学等领域有广泛的应用。
以
下是透射电镜的几个主要应用。
1.结构表征:透射电镜可以用于观察材料的结构和形貌。
它能够提供
高分辨率的图像,揭示物质的晶体结构、晶体缺陷、晶界和相界等微观结
构信息。
2.成分分析:透射电镜结合能量散射光谱仪(EDS)可以分析样品中
元素的组成。
EDS通过测量样品上散射电子的能量,确定样品中元素的成
分和含量。
3.纳米材料研究:透射电镜可以研究和制备纳米尺寸的材料。
通过观
察和测量纳米材料的形貌、尺寸和结构,可以了解纳米材料的特性和性能,并指导纳米材料的设计和合成。
4.生物学研究:透射电镜在生物学研究中被广泛应用。
它可以观察生
物细胞、组织和分子的结构,如细胞器、蛋白质和核酸等。
透射电镜还可
以用于研究病毒、细菌和其他微生物的结构和形态。
5.界面和纳米器件研究:透射电镜可以用于研究界面和纳米器件的结构、形貌和性能。
如研究集成电路中的金属线、纳米颗粒的形成和生长机
制等。
总之,透射电镜是一种强大的工具,可以提供高分辨率和高灵敏度的
成像和分析能力。
它在材料科学、生物科学和纳米科学等领域有广泛的应用,为研究者提供了研究微观世界的窗口,对于科学研究和技术发展具有
重要影响。
