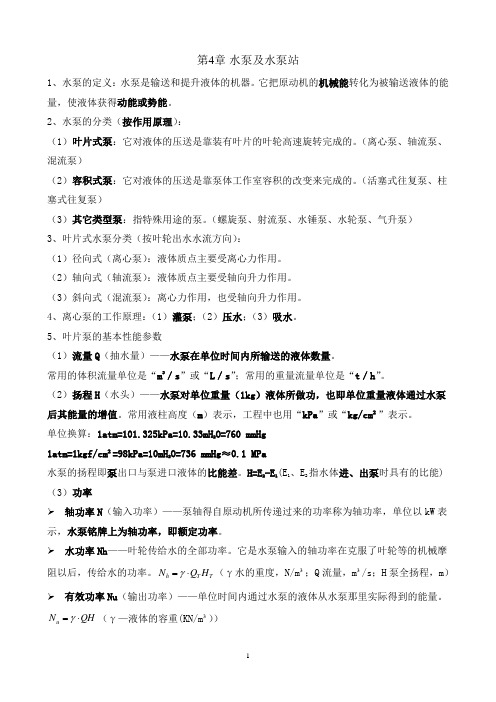

第4章 水泵及水泵站1、水泵的定义：水泵是输送和提升液体的机器。
它把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。
2、水泵的分类（按作用原理）：（1）叶片式泵：它对液体的压送是靠装有叶片的叶轮高速旋转完成的。
（离心泵、轴流泵、混流泵）（2）容积式泵：它对液体的压送是靠泵体工作室容积的改变来完成的。
（活塞式往复泵、柱塞式往复泵）（3）其它类型泵：指特殊用途的泵。
（螺旋泵、射流泵、水锤泵、水轮泵、气升泵）3、叶片式水泵分类（按叶轮出水水流方向）：（1）径向式（离心泵）：液体质点主要受离心力作用。
（2）轴向式（轴流泵）：液体质点主要受轴向升力作用。
（3）斜向式（混流泵）：离心力作用，也受轴向升力作用。
4、离心泵的工作原理：（1）灌泵；（2）压水；（3）吸水。
5、叶片泵的基本性能参数（1）流量Q （抽水量）——水泵在单位时间内所输送的液体数量。
常用的体积流量单位是“m 3／s ”或“L ／s ”；常用的重量流量单位是“t ／h ”。
（2）扬程H （水头）——水泵对单位重量（1kg ）液体所做功，也即单位重量液体通过水泵后其能量的增值。
常用液柱高度（m ）表示，工程中也用“kPa ”或“kg/cm ²”表示。
单位换算：1atm=101.325kPa=10.33mH 2O=760 mmHg1atm=1kgf/cm ²=98kPa=10mH 2O=736 mmHg ≈0.1 MPa水泵的扬程即泵出口与泵进口液体的比能差。
H=E 2-E 1(E 1、E 2指水体进、出泵时具有的比能)（3）功率轴功率N （输入功率）——泵轴得自原动机所传递过来的功率称为轴功率，单位以kW 表示，水泵铭牌上为轴功率，即额定功率。
水功率Nh ——叶轮传给水的全部功率。
它是水泵输入的轴功率在克服了叶轮等的机械摩阻以后，传给水的功率。
T T h H Q N ⋅=γ（γ水的重度，N/m ³；Q 流量，m ³/s ；H 泵全扬程，m ） 有效功率Nu （输出功率）——单位时间内通过水泵的液体从水泵那里实际得到的能量。
给排水工程中的泵站设计规范要求泵站是给排水工程中的重要设施，在工程设计过程中，需要满足一系列规范要求，以确保泵站的正常运行和安全可靠。
以下是给排水工程中泵站设计的主要规范要求。
1. 泵站选址要求泵站的选址应遵循以下要求：- 地势平坦：泵站应选在地势平坦的区域，以便于泵站的布置和运行。
- 交通便利：泵站应位于交通便利的位置，以便于设备的安装和维护。
- 临近供电源和水源：泵站应尽量选址在供电源和水源附近，确保泵站运行所需的电力和水资源供应稳定。
2. 泵站结构要求泵站的结构设计应满足以下要求：- 建筑布置合理：泵房建筑布置应方便设备安装、维护和操作，并具备良好的通风、排烟和防潮等条件。
- 设备布置合理：应根据工程需求，合理布置泵、管道、阀门等设备，确保泵站运行的顺畅和高效。
- 结构牢固：泵房建筑物应具备足够的抗震、抗风和抗冲击能力，以确保设备的安全可靠性。
3. 泵站设备要求- 泵的选型要合理：根据工程需求、水质情况等因素，选择合适的泵，确保其性能稳定、高效。
- 设备的数量要合适：根据设计流量和扬程等参数，确定所需设备的数量和配置，以满足给排水系统的需求。
- 设备的布置要合理：泵的布置应方便于设备的维护和操作，并具备良好的排水和排气条件。
4. 泵站管道系统要求- 管道设计应合理：根据设计流量、扬程、管道材料等因素，合理选择管道的直径和材质，以减少阻力和泄漏。
- 管道布置应合理：管道应尽量缩短长度，减少转弯和弯头数量，以降低能耗和压力损失。
- 管道的连接要可靠：管道连接应采用合适的连接方式，确保连接牢固、密封可靠。
5. 泵站电气系统要求- 电气设备应符合规范：泵站的电气设备应符合国家和地方的相关电气安全规范，包括线路、开关箱、电机等。
- 配电系统应可靠：泵站的配电系统应具备备用电源和过载保护等功能，以确保泵站正常供电和设备的安全运行。
6. 泵站自动化控制要求- 控制系统可靠性要高：泵站的自动化控制系统应具备高可靠性，包括监测、控制和调节等功能，以实现对泵站设备的自动化操作。
泵及泵站在给排水事业中的重要性【一】风格：正式/学术一、引言泵及泵站在给排水事业中扮演着重要的角色。
本文将详细探讨泵及泵站在给排水系统中的重要性以及其在城市发展和水资源管理中的作用。
二、泵及泵站的定义和分类1. 泵的定义泵是一种将液体或气体从低压区域输送到高压区域的设备。
它通过创造压力差来实现液体或气体的输送。
2. 泵的分类分类方法包括根据原理（容积泵和动能泵）、根据用途（供水泵、排水泵和工业泵）等。
三、泵站的概述1. 泵站的定义泵站是指由一个或多个泵及附属设备组成的设施，用于输送大量液体或气体。
2. 泵站的组成泵站通常包括泵、电机、供电系统、管道系统、控制系统、监测系统等。
四、泵及泵站在给排水系统中的重要性1. 提供供水泵及泵站将水从水源地或水库中抽取并输送至居民、工业和农业用途。
2. 实现排水泵及泵站能够将城市污水、雨水等排放到污水处理厂或适当的排水区域。
3. 支持城市发展泵及泵站为城市的发展提供了必要的基础设施，保障了城市居民的生活和工业活动的正常运行。
五、泵及泵站在水资源管理中的作用1. 提高水资源利用率泵及泵站能够将水从水源地输送至需要的地方，提高水资源的利用率。
2. 调节水位泵及泵站可以调节水位，防止水位过高或过低对生态环境和农田造成影响。
六、总结本文详细介绍了泵及泵站在给排水事业中的重要性以及其在城市发展和水资源管理中的作用。
相信通过不断优化和提升泵及泵站技术，将能够更好地满足人们的需求，推动城市的可持续发展。
【二】风格：简洁/业务一、泵及泵站在给排水事业中的重要性1. 供水泵及泵站将水从水源地抽取并输送至城市居民、工业和农业用途。
2. 排水泵及泵站将城市污水、雨水等排放到污水处理厂或适当的排水区域。
3. 城市发展泵及泵站是支撑城市发展的重要基础设施。
二、泵及泵站的定义和分类泵的定义：将液体或气体从低压区域输送到高压区域的设备。
泵的分类：容积泵和动能泵，供水泵、排水泵和工业泵等。
三、泵站的概述泵站是由泵、电机、管道系统、控制系统等组成的设施。
给排水工程中的泵站规范要求在给排水工程中，泵站是起到重要作用的设备之一。
它能够将污水、雨水等液体从低处抽升至高处或远处，确保排水系统的正常运行。
为了保证泵站的使用效果和安全性，有许多规范要求需要遵守。
本文将从设计、设备、维护等方面介绍给排水工程中泵站的规范要求。
一、设计要求在泵站的设计中，应该满足以下要求：1. 泵站选址合理。
泵站应该设置在地势相对较高的区域，以便于排水和抽水。
同时，与周边建筑物的距离也要符合相关规定，确保泵站运行安全。
2. 结构合理。
泵站的结构应该经过合理设计和计算，能够承受所需的工作压力和荷载。
同时，对于地下泵站，设计还需考虑地下水位和排水井的深度等因素。
3. 压力管道设计合理。
泵站的压力管道应有足够的强度和稳定性，以承受液体的压力和流量。
管道的材料选择应符合相关标准，确保耐久性和防腐性。
二、设备要求泵站的设备选择和使用有一系列要求，以保证其正常运行和安全性：1. 泵的选择。
在选用泵时，应根据实际需要选择合适的泵型、流量和扬程。
泵的性能参数应满足设计要求，且具备一定的冗余性，以应对突发情况。
2. 自动控制系统。
泵站应配备可靠的自动控制系统，能够根据液位、压力等参数自动调节泵的启停和工作状态。
控制系统还应具备报警功能，及时发现故障并采取相应措施。
3. 电气设备安全。
为确保安全运行，泵站的电气设备要满足相关规范和标准，包括电缆敷设、接地保护、防雷设施等。
设备的布线和维修操作也应符合安全要求。
三、运行和维护要求泵站的运行和维护对确保其长期稳定运行至关重要。
以下是一些运行和维护要求：1. 设备维护计划。
制定详细的设备维护计划，包括定期检查、保养和维修。
定期更换易损件和润滑油，保证设备的正常运行。
2. 操作规程。
制定明确的操作规程，确保操作人员按照规程进行操作，提高事故防范能力。
操作人员还应定期接受相关培训，了解设备的工作原理和操作规程。
3. 技术档案记录。
建立完整的泵站技术档案，包括设备资料、运行记录、维护记录等。
泵与泵站送水泵站课程设计cad泵与泵站送水泵站课程设计CAD1. 引言1.1 主题介绍在工程设计中，泵与泵站是重要的设备和系统之一，用于将液体从一个地方输送到另一个地方。
泵站是指由一组泵和相关设备组成的系统，用于提供水源供应、向城市、工业或农村地区输送水，以及处理废水等。
在泵与泵站的设计中，CAD（计算机辅助设计）起着至关重要的作用，提供了方便、高效和准确的设计手段。
本文将探讨泵与泵站的课程设计中使用CAD的重要性，介绍CAD在泵与泵站设计中的应用，并分享对该主题的个人观点和理解。
2. 泵与泵站的课程设计2.1 泵站概述泵站是一个复杂的系统，包括水泵、管道、阀门、控制设备等组成部分。
在泵站的课程设计中，需要考虑到不同的应用场景和需求，包括供水、水处理、给排水等。
设计师需要对泵站的运行原理、组成部分和各项参数有深入的了解，以便能够合理地配置设备和设计系统。
2.2 CAD在泵与泵站设计中的应用CAD作为一种强大的设计工具，为泵与泵站的课程设计提供了许多便利。
以下是CAD在泵与泵站设计中的主要应用：2.2.1 绘制工程图纸CAD可以通过绘制精确的工程图纸来帮助设计师形象地表示泵与泵站的结构和组成部分。
设计师可以使用CAD软件精确地绘制泵和管道的布局，并对其进行调整和优化。
CAD还可以提供各种标注和尺寸测量工具，以确保设计的准确性。
2.2.2 模拟和优化设计泵与泵站的设计中需要考虑到各种因素，如流量、水位、压力等。
CAD可以通过模拟和优化设计来帮助设计师预测和分析各种操作条件下的系统性能。
设计师可以使用CAD软件进行流体动力学分析，以确定最佳的设备和管道尺寸，以及最合适的控制策略。
2.2.3 自动化设计CAD还可以用于泵与泵站设计的自动化。
设计师可以通过编写程序来实现自动化的泵与泵站设计过程，从而提高效率和准确性。
CAD软件可以帮助设计师创建参数化模型，通过更改参数来快速生成不同方案的设计。
3. 个人观点和理解从我个人的角度来看，CAD在泵与泵站课程设计中的应用是非常关键的。
