给排水工程基础知识
一、给水工程
（一）室外给水系统的分类
1.以地面水为水源的给水系统
2.以地下水为水源的给水系统
（二）室外给水系统形式：直流给水系统、循环给水系统、循序给水系统
（三）室内给水系统分类：生活、生产、消防
（四）室内给水系统组成：引入管、水表、管路、给水附件、升压贮水设备、室内消防设备
（五）室内给水系统压力组成：H＝H1+H2+H3+H4
H1＝引入管与最不利环路、最不利点的标高差
H2＝沿程和局部阻力
H3＝水表阻力
H4＝出水水头（采暖循环泵只克服沿程和局部阻力，扬程35-40m）
（六）室内给水方式
1.简单给水方式
2.设置水箱给水方式
3.设置水泵给水方式
4.设置水池、水泵、水箱给水方式
5.分区给水方式
6.气压给水方式
7.变频给水方式
（七）室内给水系统管路图式：上分、中分、下分
（八）室内给水敷设方式：明装、安装（注：埋墙的镀锌钢管应做防腐）
二、排水工程
（一）污水及分类：生活、生产、雨雪水
（二）排水体制：合流、分流（三）排水系统组成：室外、室内。

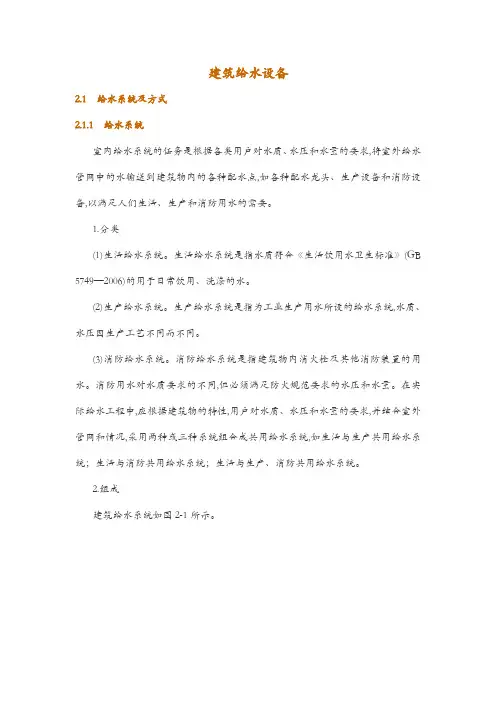

建筑给水设备2.1 给水系统及方式2.1.1 给水系统室内给水系统的任务是根据各类用户对水质、水压和水量的要求,将室外给水管网中的水输送到建筑物内的各种配水点,如各种配水龙头、生产设备和消防设备,以满足人们生活、生产和消防用水的需要。
1.分类(1)生活给水系统。
生活给水系统是指水质符合《生活饮用水卫生标准》(GB 5749—2006)的用于日常饮用、洗涤的水。
(2)生产给水系统。
生产给水系统是指为工业生产用水所设的给水系统,水质、水压因生产工艺不同而不同。
(3)消防给水系统。
消防给水系统是指建筑物内消火栓及其他消防装置的用水。
消防用水对水质要求的不同,但必须满足防火规范要求的水压和水量。
在实际给水工程中,应根据建筑物的特性,用户对水质、水压和水量的要求,并结合室外管网和情况,采用两种或三种系统组合成共用给水系统,如生活与生产共用给水系统；生活与消防共用给水系统；生活与生产、消防共用给水系统。
2.组成建筑给水系统如图2-1所示。
图2-1 建筑给水系统(1)引入管。
引入管是市政给水管网和建筑内部给水管网之间的连接管道。
(2)给水管网。
给水管网是指建筑内给水水平干管、立管和支管。
(3)水表节点。
水表节点包括指引入管上装设的水表及其前后设置的阀门及泄水装置等的总称,也包括各种阀门和配件；满足水压、水量要求的水泵、水箱；满足水质要求的深度处理构筑物等。
2.1.2 给水方式小区的室外给水系统,其水量应满足小区内全部用水的要求,其水压应满足最不利配水点的水压要求。
小区的室外给水系统,应尽量利用城镇给水管网的水压直接供水。
当城镇给水管网的水压、水量不足时,应设置贮水调节和加压装置。
1.直接给水若水压、水量有保证,室外管网水压任何时候都能满足建筑内部用水要求,则可采用直接给水方式,如图2-2所示。
小区的室外给水系统,应尽量利用城镇给水管网的水压直接供水。
图2-2 直接给水2.水箱给水若水压、水量有波动,室外管网大部分时间能满足用水要求,而在用水高峰时不能保证建筑物上层用水,或建筑内要求水压稳定,并且建筑具备设置高位水箱的条件时,则可采用水箱给水方式,如图2-3所示。
建筑给排水工程基础知识建筑给排水工程作为一个重要的基础工程，影响着建筑物的使用效果和使用寿命。
本文将对建筑给排水工程的基础知识进行介绍。
一、建筑给排水工程的定义和分类建筑给排水工程是指为建筑物提供稳定、持续的给水和有效的排水系统。
其主要包括室内管道系统、外部输水管道系统、水处理设备和泵站等基础设施组成。
按照作用范围的不同，建筑给排水工程分为室内给排水系统和外部给排水系统两大类。
其中，室内给排水系统主要指室内的排水和供水管道，如厨房、卫生间、洗衣房等等，其主要作用是将人类生活废水和污染物排出建筑物，保持室内空气清新；而外部给排水系统主要是为建筑物外部的水利设施提供稳定的水源和排水处理功能，如城市水厂、水污染处理设施、排水管网等等。
二、建筑给排水工程的基础设施1. 室内给排水系统室内给排水系统主要包括供水系统和排水系统两个部分。
供水系统主要由冷水系统和热水系统组成，其主要作用是为居住者提供稳定的清洁饮用水和洗浴热水。
排水系统主要由三部分组成：内部排水管道系统、排水设备和外部排水管道系统。
室内排水系统需要保证排水畅通、无异味和无漏水情况。
2. 外部给排水系统外部给排水系统主要包括城市给水管道系统、污水处理系统和排水管道系统。
城市给水管道系统是指城市自来水厂向各个用户提供的清洁饮用水的输送系统，其主要作用是保证城市居民有稳定、持续的饮用水。
污水处理系统是为城市居民提供排污处理功能的基础设施，主要将日常生活废水和工业废水进行排放、收集和处理，保证城市环境卫生。
排水管道系统主要将污水从污水处理厂或雨水管道排桥接至河道、湖泊等水环境，以保持城市环境卫生和生态平衡。
三、建筑给排水工程的材料和设备1. 管材常用在给排水工程中的管材主要有金属管、塑料管、混凝土管以及陶瓷管。
其中，金属管主要由铜、钢、铸铁等材料组成，其具有耐腐蚀、耐高温等优点；塑料管材料主要包括PVC 管、PE管、PP管等，具有环保、低噪音和安装便捷等优点；混凝土管则具有承载能力强、耐用等特点；陶瓷管具有耐腐蚀、耐高温、耐紫外线等特点。
建筑给排水基础知识建筑给排水是建筑设计中不可或缺的一部分，它与建筑物的生活和生产密切相关。
建筑给排水系统是建筑物内外洁净度、舒适度、安全性等要求的重要保证，因此在工程设计时必须慎之又慎。
这里将介绍建筑给排水系统的基础知识。
1. 建筑给水系统建筑给水系统是指将自来水引进建筑物内并分配到各用水设施的一套管道，其工作方式可以分为重力式和增压式两种。
重力式给水系统在建筑物的水塔或水箱存储自来水，通过管道的重力流动实现水的分配供应。
而增压式给水系统则在需要加压的配合处设置一定的增压设备，通过速度的加快和管网的加压实现水的分配供应。
针对不同的建筑高度和水压要求，需要根据水源和消耗点的位置、管路的材料和尺寸等考虑设计。
2. 建筑排水系统建筑排水系统是指通过一套排水管道，将建筑物内生活用水、厨房、卫生间、排污等排放到外部的下水道和污水处理设备中。
排水系统包括主管道、分支管道、设备与设施等多个组成部分，因为建筑排水需要考虑到污水的泄放和防止污水倒流，所以排水系统中会嵌入许多附属措施，如排气管、检查井、消声器等，其设计需要根据建筑的地形、排污物质、排放量等因素进行合理设置。
3. 建筑雨水系统建筑雨水系统是指收集建筑物内外的雨水，进行过滤、检查和储存，最终将雨水排放到外部的水体中或进行回收利用。
建筑雨水系统的设计必须考虑到建筑物周边的梯度、雨水收集的面积、排放口的位置和排水量等因素。
建筑雨水系统的设计可以为生态环境提供帮助，避免雨水资源的浪费和水下道的堵塞。
4. 建筑给排水质量控制建筑给排水系统关乎到建筑使用者的生产和生活。
管路、设备、接头等杂质污染和破损都会影响水质。
因此，在设计、施工和运行过程中需要对水质进行质量监测。
尤其是居民用水和饮用水要严格控制。
总之，建筑给排水系统是建筑工程中不可或缺的一项技术和工作，给建筑使用者的生产和生活提供了全方位的水资源保障。
建筑设计者要在设计过程中考虑到建筑物和环境的特征和要求，使基础设施的设计满足实用、经济、环保和可持续性的标准，为使用者创造舒适和安全的环境。
建筑给排水基础知识
嘿，朋友们！今天咱来聊聊建筑给排水基础知识呀！这可真是个超级重要的事儿呢！
你想想看，水在我们生活中那可是须臾不可离的呀！建筑给排水就像是给建筑安上了一套神奇的水循环系统。
排水就好比是让建筑把不需要的水快快送走，可不能让水积在那里捣乱呀！那给水呢，就是给建筑源源不断地提供干净的水，让我们随时都能用上。
比如说，家里的水龙头，一拧开就有水出来，这多方便呀！这就是建筑给排水在默默发挥作用呢。
要是没有做好给排水，那会怎么样呢？哎呀，那可不得了，可能会到处漏水，把家里弄得湿漉漉的，甚至还可能会影响到邻居呢！这可不是开玩笑的呀！
建筑给排水还涉及到很多管道呀、设备呀。
那些管道就像是水的通道，把水送到各个需要的地方。
而且还有各种阀门来控制水的流动，就像个小指挥官一样呢！还有污水处理，这也是很关键的一环呀，可不能让污水随意排放，得好好处理才行呢。
再想想那些大型的建筑，像商场、写字楼，它们的给排水系统得多么复杂呀！要保证那么多人都能随时用上水，还要把污水妥善处理掉，这可不是一件容易的事儿呢！
这建筑给排水不就像是建筑的血液循环系统吗？水就像血液一样在建筑里流淌，给建筑带来生机和活力呀！我们的生活可真离不开它呀，大家说是不是呢？所以呀，一定要重视建筑给排水呀，让它更好地为我们服务呢！建筑给排水真的太重要啦！。
目录第一章卫生器具及卫生间 (1)1－1卫生器具 (1)一、便溺用卫生器具及冲洗设备 (1)二、盥洗及沐浴用卫生器具 (1)三、洗涤用卫生器具 (1)四、专用卫生器具 (1)五、被限制和淘汰产品的水暖管件 (2)1－2卫生器具设置定额 (2)1－3卫生器具的布置 (2)一、厨房卫生器具布置 (2)二、厕所卫生器具布置 (2)三、卫生间布置 (2)四、盥洗间卫生器具布置 (3)五、公共浴室布置 (3)第二章建筑内部给水系统 (3)2－1 系统的分类、组成及所需水压 (3)一、建筑内部给水系统的分类 (3)二、建筑内部给水系统的组成 (3)三、建筑内部给水系统所需水压 (4)2－2 给水方式 (4)一、建筑内部给水方式 (4)二、建筑内部给水系统管路图示 (5)2－3 建筑内部常用给水管材、附件和水表 (6)一、给水常用管材及配件 (6)二、给水附件 (7)三、水表 (7)2－4 给水管道的布置与敷设 (8)一、给水管道的布置 (8)二、给水管道的敷设 (9)三、管道的防腐、防冻和防结露 (10)四、管道加固 (10)2－5给水水质与水质防护 (10)一、给水水质 (11)二、防止水质污染的措施 (11)第三章建筑给水设备 (12)3－1 水泵 (12)一、水泵的选择 (12)二、水泵装置要求 (13)三、水泵机组基础 (13)四、水泵机组的布置 (13)五、水泵管路布置 (13)六、水泵隔振防噪 (14)七、对水泵房要求 (14)3—2 贮水池与吸水井 (14)一、贮水池 (14)二、吸水井（坑） (15)3—3 水箱 (15)一、水箱附件 (15)二、水箱的安装和布置 (16)三、水箱的有效容积 (16)四、水箱的设置高度 (16)3—4 气压给水设备 (16)一、气压给水设备类型 (17)二、空气压缩机及水泵的选择 (17)三、气压给水设备的布置 (18)第四章建筑内部给水管道计算 (18)4—1 建筑用水情况和用水定额 (18)4—2 设计秒流量 (18)4—3 建筑内部给水管道水力计算 (18)一、管径的确定 (19)二、管道压力损失计算 (19)三、水力计算的方法和步骤 (19)第五章建筑消防给水系统 (19)5－1 概述 (19)5－2 室外消防给水系统 (20)一、室外消防给水水源 (20)二、室外消防水压 (20)三、室外消防给水管道的布置要求 (20)四、室外消火栓的布置要求 (21)5－3 低层建筑室内消火栓给水系统 (21)一、室内消火栓给水系统的组成 (21)二、室内消火栓给水系统主要组件 (21)三、室内消火栓给水系统的给水方式 (22)四、室内消火栓给水系统的布置及要求 (22)五、室内消火栓给水系统的水力计算 (23)六、对室内消火栓灭火系统设备的要求 (23)5—4 高层建筑室内消火栓给水系统 (24)一、高层建筑消防用水量 (24)二、高层建筑室内消火栓给水系统的型式 (25)三、高层建筑室内消火栓给水系统的布置要求 (25)五、消火栓减压 (26)第六章自动喷水灭火系统 (27)6－1 概述 (27)6－2 闭式自动喷水灭火系统工作原理及主要组成 (27)一、闭式自动喷水灭火系统工作原理 (28)二、闭式自动喷水灭火系统主要组件 (28)6－3 闭式自动喷水灭火系统设计 (30)一、喷头的布置 (30)二、管道的布置 (31)三、报警阀的布置 (31)四、自动喷水灭火系统水力计算 (31)6－4 水幕消防系统 (32)一、水幕消防给水系统的组成及主要组件 (32)第七章建筑内部排水系统 (33)7－1 建筑内部排水体制和排水系统的组成 (33)一、建筑内部排水系统分类 (33)二、建筑排水体制 (33)三、污水排入城市管道的条件 (34)四、排水系统的组成 (34)7－2 排水管材及附件 (35)一、常用排水管材 (35)二、排水管道附件 (35)7－3排水管道布置与敷设 (36)一、排水管道布置与敷设要求 (36)二、检查口、清扫口和检查井的设置要求 (38)三、排水沟排水的适用条件及敷设要求 (38)四、硬聚氯乙烯管道布置与敷设要求 (39)7－4通气管系统 (40)一、伸顶通气管设置条件与要求 (40)二、专用通气系统设置条件与要求 (40)三、辅助通气系统设置条件及要求 (40)四、通气管管径的确定 (41)7－5高层建筑排水系统 (41)一、普通排水系统 (42)二、新型排水系统 (42)三、新型排水系统设计与安装 (42)第八章建筑内部排水管道计算 (42)8－1 排水量定额和排水设计秒流量 (42)一、排水量定额 (42)二、设计秒流量 (42)8－2排水管道水力计算 (42)一、排水横干管水力计算 (43)二、建筑排水UPVC管 (43)第九章建筑雨水排水系统 (43)9－1屋面雨水排水方式 (44)一、雨水外排水系统 (44)二、雨水内排水系统 (44)三、混合式排水系统 (46)9－2雨水排水系统计算 (46)第十章污（废）水抽升与局部污水处理 (46)10－1 污（废）水抽升 (47)一、污（废）水抽升设备 (47)二、集水池 (47)10－2生活污水的局部处理 (47)一、化粪池 (47)二、降温池 (48)三、隔油池（井） (48)四、小型沉淀池与沉砂池 (48)第十一章建筑内部热水及饮水供应 (49)11－1 热水供应系统 (49)一、热水供应系统的分类 (49)二、热水供应系统的组成 (49)三、热水供水方式 (50)四、热水管网的布置与敷设 (51)11－2加热与贮热设备及附件 (51)一、加热与贮热设备 (51)二、附件 (52)11—3 热水水质、水温及用水量定额 (54)一、热水水质 (54)二、热水水温 (54)11—4 加热及贮存设备的选择 (54)11—5 热水供应管网的水力计算 (54)一、第一循环管网的水力计算 (55)二、第二循环管网 (55)11—7 饮水供应 (56)一、饮水供应系统及制备方法 (56)第十二章建筑中水系统 (56)12—1 建筑中水系统的任务及组成 (56)一、建筑中水系统的任务 (57)二、建筑中水系统的组成 (57)三、小区中水系统的组成 (57)12—2中水水源及水质标准 (58)一、中水水源 (58)二、中水水质 (58)12—3 中水管道的布置与敷设 (58)一、中水原水集水系统 (58)二、中水供水系统 (59)三、水量平衡 (59)12—4 中水处理 (60)一、中水处理工艺流程的选择 (60)二、中水处理设备 (60)三、中水处理站 (61)12—5 建筑中水安全防护与控制 (61)一、建筑中水的安全防护 (62)二、控制与管理 (62)第十三章居住小区给水系统 (62)13—1 居住小区给水系统的分类与组成 (62)一、居住小区给水系统的分类 (63)二、居住小区给水系统的组成 (63)13—2 地下取水构筑物 (63)一、管井 (63)二、大口井 (64)13—3 小区给水管道的布置 (64)一、小区给水管道布置原则及要求 (64)二、布置类型及特点 (65)13—4 水塔、贮水池和水泵 (65)一、水塔 (65)二、贮水池 (65)13—5 小区给水系统常用管材、配件及附属构筑物 (65)一、常用管材 (65)二、给水管网的附件 (66)三、给水管网附属构筑物 (66)十四章居住小区排水系统 (67)14—1 概述 (67)一、污水分类 (67)二、排水系统体制 (67)三、排水系统组成 (67)14—2 小区排水管的布置与敷设 (67)14—3 小区排水常用管材及附属物 (68)一、排水常用管材 (68)二、排水管道基础及接口 (68)三、排水管渠上的附属构筑物 (69)14—4 小区污水管道水力计算 (69)14—5 小区雨水管渠 (70)一、布置与敷设 (70)第一章卫生器具及卫生间1－1卫生器具一、便溺用卫生器具及冲洗设备1、大便器蹲式大便器：用于防止接触传染的医院厕所内，采用高位水箱或带有破坏真空的延时自闭式冲洗阀进行冲洗。
建筑给排水基础知识建筑给排水基础知识建筑给排水是一个非常广泛的领域，涉及到的内容也非常复杂，以致于在建筑过程中，我们可能需要找到专业人士提供帮助来解决各种问题。
但是，建筑给排水的基础知识是非常重要的，它可以帮助我们了解到建筑过程中遇到的各种问题，以便能够更有效地协作和解决问题。
本文将对建筑给排水的基础知识进行详细介绍。
给水系统给水系统在建筑物中的作用是向各个房间提供清洁的水。
通常，给水系统是通过天然的水源（如河流、湖泊、井等）或者通过水处理厂获得水源的。
在给水系统中，水经过过滤和处理后，通过给水管道输送到建筑物中。
给水管道通常使用铸铁、塑料或者铜管材进行制造。
其中塑料管材有着轻量、耐腐蚀、使用寿命长等优点，因此在现代建筑中得到了广泛的应用。
给水管道的规格和数量通常取决于建筑物的大小和水的使用量。
建筑给水系统还包括排气管道、排污系统和给水泵。
排气管道可以在水流中产生空气垫，防止水的流动障碍；排污系统用于将废水排出建筑物外；给水泵用于提升和调节水压。
排水系统排水系统主要用于将建筑物内的废水排放至污水处理厂。
排水系统通常由排水管道、排水设备、污水处理设备和管道支架等组成。
排水管道的材质通常是铸铁、聚氯乙烯（PVC）或者高密度聚乙烯（HDPE）。
排水管道定期需要清洗和维护，以确保其畅通无阻。
同时，在排水管道中使用降噪器可以减少水流的噪音。
排水设备通常包括了抽水站、污水提升站、污水处理设备和废水处理设备。
这些设备通常根据建筑物的使用需求进行定制。
给排水材料给排水材料的选择要考虑到以下几个方面：使用场合、管道规格、建筑物的使用寿命、上传输液体的特性等。
一般情况下，给排水管道的材料需要具备耐腐蚀、耐高温、抗氧化等性能，以保证管道使用寿命长。
常见的配件材料包括弯头、三通、四通、封头等。
这些配件必须具备与管道相匹配的规格和尺寸，从而确保它们能够完美地组合在一起。
给排水规范标准给排水系统的运行和使用，需要遵循相关的规范和标准以确保其安全和有效。
建筑工程丨给排水常用基础知识汇总一：一：建筑工程丨给排水常用基础知识汇总1.1 给排水工程概述1.1.1 定义及重要性1.1.2 给排水系统组成1.1.3 给水系统工程1.1.3.1 给水源及质量要求1.1.3.2 给水管道设计及材料1.1.3.3 给水设备和附件1.1.3.4 给水压力和流量计算1.1.4 排水系统工程1.1.4.1 排水管道设计及材料1.1.4.2 排水设备和附件1.1.4.3 排水管道的坡度计算1.1.4.4 排水系统的通风与排气设计1.2 给水管道系统1.2.1 给水管道的材料选择1.2.2 给水管道的布置及连接方式 1.2.3 给水管道的压力计算1.2.4 给水管道的消防设计1.3 排水管道系统1.3.1 排水管道的材料选择1.3.2 排水管道的布置及连接方式 1.3.3 排水管道的坡度计算1.3.4 排水设备的选择与安装1.3.5 排水系统的排气与通风设计1.4 给排水设备及附件1.4.1 给水设备的选择与安装1.4.2 排水设备的选择与安装1.4.3 给排水附件的选择与安装1.5 给排水系统的运行与维护1.5.1 给排水设备的日常维护1.5.2 给排水系统的定期检查与清洁1.5.3 给排水系统的故障排除与修复1.6 安全与环保1.6.1 给排水系统的安全设计与防护1.6.2 给排水系统的环保减排措施附件：1. 给水管道布置示意图2. 排水管道布置示意图3. 给排水设备安装示意图法律名词及注释：1. 建筑工程：指在土地上建造房屋、构筑物或者其他建筑物的工程活动。
2. 给水系统：由水源、输水管道、供水设备和附件等组成的系统，用于向建筑物供应饮用水和生活用水。
3. 排水系统：由排水管道、排水设备和附件等组成的系统，用于将建筑物内的污水和废水排放到污水处理厂或者排水设施。
4. 坡度计算：根据排水管道的规格和长度，计算出合适的坡度，以确保排水顺畅。
5. 通风与排气设计：对排水管道进行通风和排气设计，以防止管道内产生负压或过高压力，保证排水系统的正常运行。

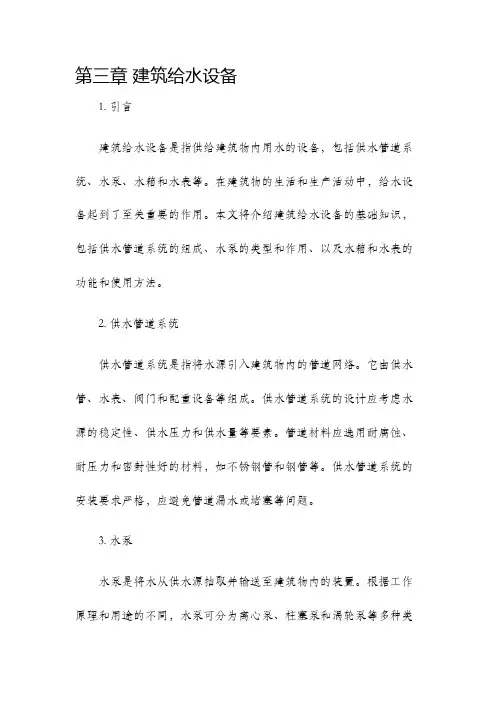

第三章建筑给水设备3－1 水泵在室外给水管网压力不足或建筑内部要求保证供水、水压稳定的场合，需设置水箱、水池等贮水设备和水泵、气压装置等升压设备。
一、水泵的选择水泵是给水系统中的主要升压设备。
较多采用离心式水泵。
水泵的吸水方式分水泵直接从室外管网抽水和水泵从贮水池抽水两种。
消耗直接抽水方式可以充分利用城市管网的压力，系统比较简单，并能保证水质不受到污染。
由于水泵直接从管网抽水会使室外管网压力降低，影响对周围其他用户的正常供水。
因此只有在室外管网管径较大、压力高、水泵抽水量相对较小时，并经供水部门同意才可采用此方式。
当建筑水泵抽水量较大，不允许直接从室外管肉抽水时，需要建造贮水池，水泵从贮水池中抽水。
高层民用建筑及大型公共建筑，一般采用这种方式。
水泵的选择原则，应是既满足给水系统所需的总水压与水量的要求，又能在最佳工况点（水泵特性曲线效率最高段）工作，同时还能满足输送介质的特性、温度等要求。
生活给水系统的水泵，宜设一台备用机组。
生产给水系统的水泵备用机组，应按工艺要求确定。
每组消防水泵应有一台不小于主要消防泵的备用机组。
不允许断水的给水系统的水泵，应有不间断的动力供应。
当采用设水泵、水箱的给水试时，通常水泵直接向水箱输水，水泵的出水量与扬程几乎不变，选用离心式恒速水泵即保持高效运行。
对于无水量调节设备的给水系统，在电源可靠的条件下，可选用装有自动调速装置（变频调速器）的离心式水泵，其工作原理是在水泵出水口或管网末端安装压力传感器，将测定的压力值，转换成电信号输入压力控制器，再与控制器内根据用户需要设定的压力值比较。
二、水泵装置要求水泵宜设置自动开关装置。
消防水泵的控制应符合有关防火设计规范的要求。
水泵装置宜采用自灌式吸水，当无法做到时，则采用吸入式。
当水泵中心线高出吸水井或贮水池水面时，均需设引水装置启动水泵。
消防水泵应设计成自灌式充水。
每台水泵宜设置单独的吸水管，尤其是吸入式水泵，若共用吸水管，运行是可能影响其他水泵的启动。
当水泵采用自灌式吸水或直接从室外管网吸水时，吸水管上应设置阀门。
每台水泵的出水管上应设阀门、止回阀和压力表，并应采取防水锤措施。
每组消防水泵的出水管应不少于两条与环状网连接，并应装设试验和检查用的放水阀门（一般为DN65）。
室外给水管网允许直接吸水时，水泵宜直接从室外给水管网吸水。
但室外给水管网的压力，不得低于100kPa（从地面算起）。
水泵直接从室外给水管网吸水时，应在吸水管上装设阀门和压力表，并应绕水泵设旁通管，旁通管上应装设阀门和止回阀。
吸入式水泵的吸水管应有向水泵方向上升且大于0.005的坡度；如吸水管水平管段变径时，偏心异径管的安装要求管顶平；多台水泵共用吸水管时，吸水管连接应采用管顶平接，以免存气。
出水管可滞留空气的管段上方应设排气阀。
三、水泵机组基础水泵机组基础应牢固地浇注在坚实的地基上。
地脚螺栓长度一般可按螺栓直径的20~30倍取用。
基础周围应有宽度不小于0.7m的通道，基础高度不得小于0.5m；基础高出地板面不得少于0.1m，埋深不得小于邻近地沟的深度。
四、水泵机组的布置泵房机组布置型式：1、各机组轴线平行的单排并列布置——适于单吸悬臂式离心泵布置（IS型水泵）即水仅流过叶轮一次即仅受一次增压。
2、各机组轴线呈一直线单行顺列布置——适于双吸式水泵布置（SH型水泵）。
水泵机组的基础端边之间和至墙面的距离不小于 1.0m，电机端边至墙的距离还应保证抽出电机转子。
五、水泵管路布置1、每台水泵宜设置独立的吸水管，直接从吸水池吸水。
几台水泵合用吸水管时，吸水管数目不得少于两条，并应装设必要的阀门，当一条吸水管检修时，另一条吸水管能满足泵房设计流量的要求。
吸水管长度应尽可能短、管件要少、压力损失要小。
吸水管一般采用钢管，其水平段应有沿水流方向向上升的坡度（I ≥0.005），以防止管内空气聚集而形成气囊。
2、压水管上应设阀门，当管径≥DN300时，宜采用电动或液动阀门。
压水管上可不设止回阀，但在下列情况必须设止回阀。
但在下列情况必须设止回阀：水泵并联工作的泵房；真空引水的泵房，管道内的水放空后再抽真空困难；停泵后如无止回阀，给水系统内可能出现负压。
六、水泵隔振防噪1、应选用低噪声水泵。
2、水泵机组应设隔振装置，基座下宜安装橡胶隔振垫、橡胶隔振器、橡胶减震器、弹簧减振器等。
参照《水泵隔振及其安装图集》SS657。
3、在水泵吸水管和出水管上，应设隔振装置，如可挠曲橡胶接头。
4、管道支架和管道穿墙、穿楼板处，应采取防固体传音措施，如泵房采用弹性吊架、弹性托架或在穿墙管道与孔洞间填塞玻璃纤维。
5、必要时建筑上可采取隔声和吸音措施，如泵房采用双层玻璃门窗，墙面、顶棚安装多孔吸音板。
6、基础隔振、管道隔振和支架隔振的隔振垫面积层数、个数和可挠曲接头的数量必须经过计算。
7、消防专用水泵。
七、对水泵房要求3—2 贮水池与吸水井一、贮水池贮水池设于建筑物的地下室或建筑物的附近。
设置要求：1、贮水池应有严格的防渗漏措施，以防贮水渗出或地下水渗入。
2、贮水池设计应保证池内贮水经常流动，不得出现滞流和死角，以防水质变坏。
3、贮水池一般应分为两格，并能独立工作，分别泄空，以便清洗和维修。
消防水池容积超过500m3时，应分成两个。
4、生活或生产用水与消防用水合用水池时，应设有消防用水不被挪用的措施，如设置溢流管或在非消防用水水泵的吸水管上，于消防水位处设置透气小孔。
5、游泳池、戏水池、水景池等在能保证常年贮水的条件下，可兼作消防贮备水池。
6、贮水池应设进水管、出水管、溢流管、泄水管、和水位信号装置。
溢流管管径应按排泄水池最大流量确定，并宜比进水管大一号。
7、贮水池应设通气管。
室外贮水池通气管的设置高度一般为0.7~1.2m，通气管的直径一般为200㎜。
8、贮水池的水位信号应能及时反映到泵房及消防控制室。
9、穿越贮水池壁的管道应设防水套管。
10、贮水池与建筑物贴邻设置时，其间的穿越管路应采取防止因沉降不均而引起损坏的措施，如采用金属软管、橡胶接头等设施。
11、寒冷地区的贮水池应采取保温措施。
12、贮水池宜布置在地下室或室外泵房附近。
13、贮水池内应设吸水坑，吸水坑深度不宜小于1.0m。
二、吸水井（坑）吸水井（坑）是用来满足水泵吸水要求的构筑物。
在吸水井内安装吸水管和喇叭口及吸水底阀。
吸水井（坑）的进水量必须大于水泵吸水量。
其最小有效容积不得小于最大一台3min的出水量。
吸水井（坑）可设置在底层或地下室，也可设置在室外地下或地上。
对于生活饮用水，吸水井（坑）应有防止污染的措施。
3—3 水箱在建筑给水系统中，当需要贮存和调节水量，以及需要稳压和减压时，均可以设置水箱。
分高位水箱、减压水箱和断流水箱。
一、水箱附件1、进水管一般从侧壁接入，当水箱利用管网压力进水时，其进水管出口处应设浮球阀或液压阀。
浮球阀一般不少于两个，其直径与进水管相同，每个浮球阀前应装有检修阀门。
进水管至水箱上缘应有150-200mm距离。
2、出水管从侧壁接出的出水管内底或从底部接出时的出水管口顶面，应高出水箱底50㎜，以防污物流入配水管网。
出水管口应设置闸阀。
水箱的进、出水管宜分别设置，当进、出水管为同一条管道时，应在出水管上装设止回阀。
当需要加装止回阀时，应采取阻力较小的旋启式止回阀代替升降式止回阀，且标高应低于水箱最低水位1m以上。
生活与消防合用一个水箱时，消防出水管上的止回阀应低于生活出水虹吸管的管顶（此时，生活虹吸管的真空被破坏，只保证消防出水管有水流出）至少2m，使其具备一定的压力推动止回阀。
当火灾发生时，消防贮备水量才能真正发挥作用。
3、溢流管用以控制水箱的最高水位，溢流管口应高于设计最高水位20mm。
其管径按排泄水箱最大入流量确定，并宜比进水管大1~2。
溢流管上不得安装阀门。
溢流管不得与排水系统直接连接，必须采用间接排水，并应有防止尘土、昆虫、蚊蝇等进入的措施。
如设置水封、滤网等。
4、泄水管水箱泄水管应自底部最低处接出。
泄水管上装有闸阀（不应装截止阀），可与溢流管相接，但不得与排水系统直接连接。
管径一般采用DN50。
5、通气管供生活饮用水的水箱应设有密封箱盖，箱盖上应设有检修人孔和通气管。
通气管可伸至室内或室外，但不得伸到有害气体的地方，管口设滤网，一般应将管口朝下设置。
通气管上不得装设阀门、水封等妨碍通气的装置。
通气管不得与排水系统和通风道连接。
一般采用DN50的管径。
6、液位计一般应在水箱侧壁上安装玻璃液位计，用于就地指示水位。
安装多个液位计时，相邻两个液位计的重叠部分，不宜少于70㎜。
若未装液位信号计时，可设信号管给出溢水信号。
信号管一般自水箱侧壁接出，其设置高度应使其管内底与溢流管底或喇叭口溢流水面平齐。
管径一般采用DN15。
信号管可接至经常有人值班房间内的洗脸盆、洗涤盆处。
若水箱液位与水泵连锁，则在水箱侧壁或顶盖上安装液位继电器或信号器，常用的液位继电器或信号器有浮球式、杆式、电容式与浮平式等。
水泵压力进水的水箱高低电控水位均应考虑保持一定的安全容积，停泵瞬时的最高电控水位应低于溢流水位100㎜，而开泵瞬时的最低电控水位应高于设计最低水位20㎜，以免由于误差而造成溢流或放空。
7、水箱盖、内外爬梯及其他有关附件见《给排水标准图集》S151制作及安装。
二、水箱的安装和布置金属水箱安装用横钢梁或钢筋砼支墩支承。
为防止水箱底与支承的接触面腐蚀，要在它们之间垫以石棉橡胶板、橡胶板或塑料板等绝缘材料，热水箱底的垫板还应考虑材料的耐热要求。
整体式钢板水箱的支墩间距见5151；装配式钢板水箱的支墩间距见国标92SS177或按产品说明设置。
水箱底距地面宜有不小于800㎜的净空高度，以便安装管道和进行检修；水箱间的位置应便于管道布置，尽量缩短管线长度；水箱间应有良好的通风、采光和防蚊蝇措施，室内最低气温不得低于5℃；水箱间的承重结构应为非燃烧材料；水箱间的净高不应低于 2.2m，同时还应满足水箱布置要求。
三、水箱的有效容积用于水量调节和贮水水箱的有效容积，应根据调节水量、生活和消防储备水量及生产事故备用水量之和计算。
四、水箱的设置高度水箱的设置高度，应使其最低水位的标高满足最不利配水点（包括消火栓或自动喷水喷头）的流出水压要求。
对于贮备消防用水的水箱，在满足消防流出压力确有困难时，应采取增压、稳压措施，以达到防火设计规范的要求。
3—4 气压给水设备气压给水设备是给水系统中的一种利用密闭储罐内空气的可压缩性进行贮存、调节和送水的装置。
其作用相当于高位水箱或水塔。
由气压水罐、水泵、空气压缩机、控制器材（压力继电器）等组成。
罐内的安装高度可以不受限制，因而在不宜设置水塔和高位水箱的场所采用。
这种设备的优点是投资少、建设速度快、容易拆迁、灵活性大，并且水在密闭系统中流动，不会受到污染。
