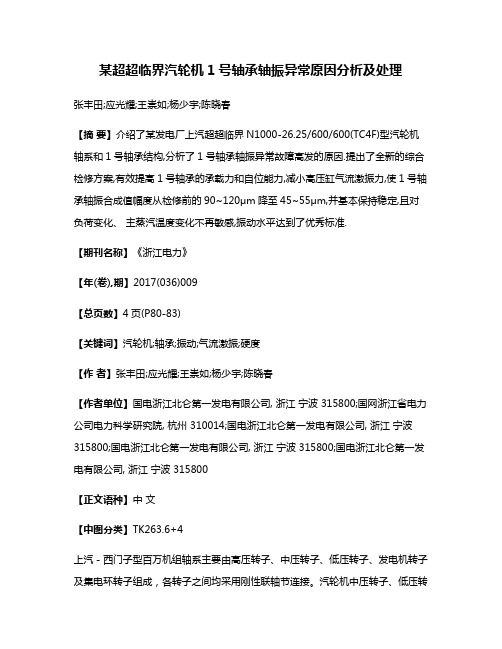

某超超临界汽轮机1号轴承轴振异常原因分析及处理张丰田;应光耀;王崇如;杨少宇;陈晓春【摘要】介绍了某发电厂上汽超超临界N1000-26.25/600/600(TC4F)型汽轮机轴系和1号轴承结构,分析了1号轴承轴振异常故障高发的原因.提出了全新的综合检修方案,有效提高1号轴承的承载力和自位能力,减小高压缸气流激振力,使1号轴承轴振合成值幅度从检修前的90~120μm降至45~55μm,并基本保持稳定,且对负荷变化、主蒸汽温度变化不再敏感,振动水平达到了优秀标准.【期刊名称】《浙江电力》【年(卷),期】2017(036)009【总页数】4页(P80-83)【关键词】汽轮机;轴承;振动;气流激振;硬度【作者】张丰田;应光耀;王崇如;杨少宇;陈晓春【作者单位】国电浙江北仑第一发电有限公司, 浙江宁波 315800;国网浙江省电力公司电力科学研究院, 杭州 310014;国电浙江北仑第一发电有限公司, 浙江宁波315800;国电浙江北仑第一发电有限公司, 浙江宁波 315800;国电浙江北仑第一发电有限公司, 浙江宁波 315800【正文语种】中文【中图分类】TK263.6+4上汽－西门子型百万机组轴系主要由高压转子、中压转子、低压转子、发电机转子及集电环转子组成，各转子之间均采用刚性联轴节连接。

汽轮机中压转子、低压转子均采用单轴承支撑，轴承座为落地式结构。

汽轮机的4根转子由5个径向椭圆轴承支撑，而发电机与励磁机转子由3个径向椭圆轴承支撑，其轴系布置如图1所示。

1号轴承结构如图2所示。

轴承本体由上半壳体（1）、下半壳体（4）、球面瓦枕（5）和调整垫片组成。

轴承壳体内侧浇铸有巴氏合金。

上下壳体通过圆锥销和螺栓联结在一起。

轴承体设有4只轴承金属测温元件，采用热电偶（A，B）。

轴承的球面瓦座支撑球面瓦枕，允许球面瓦枕在球面瓦座内作一定的滚动，以和转子弯曲曲线相配合，球面瓦座本身用螺栓固定在轴承座内。

键（7）限制了轴承壳体横向移动，键（6）限制轴承体向上运动。

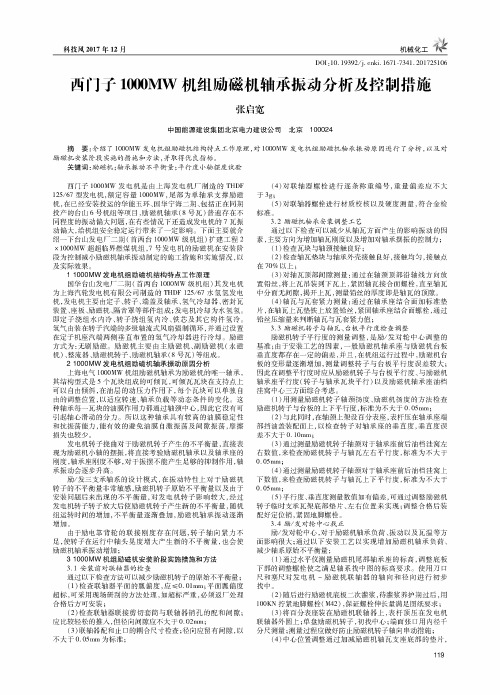

科技风2017年12月机械化工D01：10.19392/ki.1671-7341.201725106西门子1000MW机组励磁机轴承振动分析及控制措施张启宽中国能源建设集团北京电力建设公司北京100024摘要:介绍了 1000M W发电机组励磁机结构特点工作原理，对1000M W发电机组励磁机轴承振动原因进行了分析，以及对 励磁机安装阶段实施的措施和方法，并取得优良指标。

关键词：励磁机;轴承振动不平衡量;平行度小轴摆度试验西门子1000M W发电机是由上海发电机厂制造的THDF125/67型发电机，额定容量1000MW,尾部为单轴承支撑励磁机，在已经安装投运的华能玉环、国华宁海二期、包括正在同期投产的台山6号机组等项目，励磁机轴承(8号瓦）普遍存在不同程度的振动偏大问题，在有些情况下还造成发电机的7瓦振动偏大，给机组安全稳定运行带来了一定影响。

下面主要就介绍一下台山发电厂二期（首两台1000M W级机组）扩建工程2q1000M W超超临界燃煤机组，7号发电机的励磁机在安装阶段为控制减小励磁机轴承振动制定的施工措施和实施情况，以及实际效果。

11000M W发电机组励磁机结构特点工作原理国华台山发电厂二期（首两台1000M W级机组）其发电机为上海汽轮发电机有限公司制造的THDF 125/67水氢氢发电机，发电机主要由定子、转子、端盖及轴承、氢气冷却器、密封瓦装置、座板、励磁机、隔音罩等部件组成;发电机冷却为水氢氢。

即定子绕组水内冷、转子绕组氢内冷、铁芯及其它构件氢冷。

氢气由装在转子汽端的多级轴流式风扇强制循环，并通过设置在定子机座汽端两侧垂直布置的氢气冷却器进行冷却。

励磁方式为:无刷励磁。

励磁机主要由主励磁机、副励磁机（永磁 机）、整流器、励磁机转子、励磁机轴承(8号瓦）等组成。

2 1000M W发电机组励磁机轴承振动原因分析上海电气1000M W机组励磁机轴承为励磁机的唯一轴承，其结构型式是5个瓦块组成的可倾瓦，可倾瓦瓦块在支持点上可以自由倾斜，在油层的动压力作用下，每个瓦块可以单独自由的调整位置，以适应转速、轴承负载等动态条件的变化。

超超临界百万机组不稳定振动故障分析与处理摘要：通过对某电厂百万机组的不稳定振动故障进行分析，发现导致故障存在的主要原因是汽流激振引起了不稳定振动。

主要是因为作用在汽缸上的管道力太大，导致高压动静中心存在着严重的偏差，最终引起了较大的气流激振力。

为了能够彻底解决机组的不稳定振动现象，采取了优化冷段管道、提高轴承荷载以及调整汽缸中心等措施，并且取得了很好的效果。

鉴于此，本文结合实际案例对导致机组出现不稳定振动故障的原因以及处理方法展开探讨，以便为处理同类故障提供可靠的依据。

关键词：不稳定振动；汽流激振；动静中心1.机组结构汽轮机主要是由高压缸、中压缸以及两个低压缸组成的，如图1所示。

高压缸内缸使用的是筒形缸结构，在机头侧布置有高压主汽调节阀；中压缸中部两侧布置有中压联合汽阀；轴系是由高压转子、低压转子A、中压转子、低压转子B、和电机转子组成的。

各转子间使用了刚性联轴器进行连接，每根转子是由连个轴承支承起来的，从高压到电机端，轴承的编号依次为1#~10#。

高压缸导气管呈上、下布置的方式，进汽使用的是节流配汽方法，运行过程中需要同时将两个主汽调节阀打开[1]。

图1汽轮机整体布置图2.振动现象机组冲转，定速3000r/min时机组各测点轴振都小于75μm。

机组在冲转一定时间后，在升负荷的过程中，1#、2#轴振幅值多次出现了跳跃增加现象，而如果进行减负荷操作，振幅值就能够快速恢复低值。

1#、2#轴振幅值增加之后，有时候轴心涡动轨迹会呈反进动趋势。

通过分析机组高压缸热膨胀曲线，发现随着主汽温度以及负荷的不断增加，机组热膨胀曲线变化缓慢。

隔了一段时间再进行检查，发现高压缸2#轴承箱端右侧汽缸猫爪上抬，出现这种现象的原因主要是因为导汽管连接起来的阻尼器被金属格栅板死死卡住，阻碍了导汽管热膨胀竖直向下移动。

经现场对这些干涉点进行排查之后，机组的高压热膨胀现象得到了明显的缓解。

通过多次进行升、降润滑油的调整，改变油温的措施并没有抑制分频振动故障的作用。

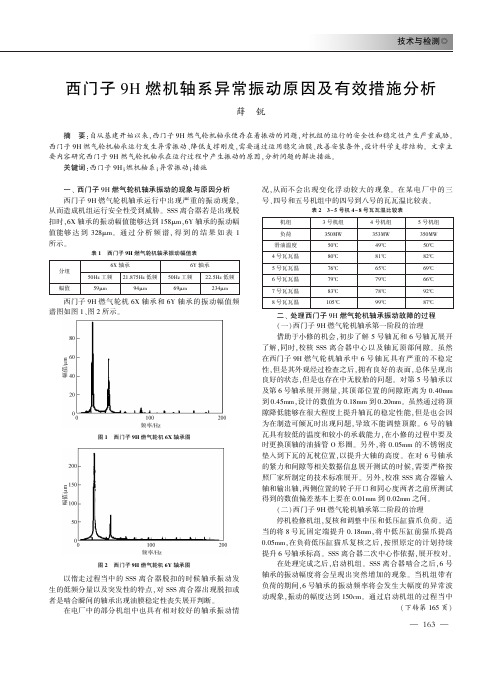

西门子９Ｈ燃机轴系异常振动原因及有效措施分析薛㊀锐摘㊀要:自从基建开始以来ꎬ西门子９Ｈ燃气轮机轴承便存在着振动的问题ꎬ对机组的运行的安全性和稳定性产生严重威胁ꎮ西门子９Ｈ燃气轮机轴承运行发生异常振动㊁降低支撑刚度ꎬ需要通过运用稳定油膜㊁改善安装条件ꎬ设计科学支撑结构ꎮ文章主要内容研究西门子９Ｈ燃气轮机轴承在运行过程中产生振动的原因ꎬ分析问题的解决措施ꎮ关键词:西门子９Ｈꎻ燃机轴系ꎻ异常振动ꎻ措施一㊁西门子９Ｈ燃气轮机轴承振动的现象与原因分析西门子９Ｈ燃气轮机轴承运行中出现严重的振动现象ꎬ从而造成机组运行安全性受到威胁ꎮＳＳＳ离合器若是出现脱扣时ꎬ６Ｘ轴承的振动幅值能够达到１５８μｍꎬ６Ｙ轴承的振动幅值能够达到３２８μｍꎮ通过分析频谱ꎬ得到的结果如表１所示ꎮ表１㊀西门子９Ｈ燃气轮机轴承振动幅值表分组６Ｘ轴承６Ｙ轴承５０Ｈｚ工频２１.８７５Ｈｚ低频５０Ｈｚ工频２２.５Ｈｚ低频幅值５９μｍ９４μｍ６９μｍ２３４μｍ㊀㊀西门子９Ｈ燃气轮机６Ｘ轴承和６Ｙ轴承的振动幅值频谱图如图１㊁图２所示ꎮ图１㊀西门子９Ｈ燃气轮机６Ｘ轴承图图２㊀西门子９Ｈ燃气轮机６Ｙ轴承图以惰走过程当中的ＳＳＳ离合器脱扣的时候轴承振动发生的低频分量以及突发性的特点ꎬ对ＳＳＳ离合器出现脱扣或者是啮合瞬间的轴承出现油膜稳定性丧失展开判断ꎮ在电厂中的部分机组中也具有相对较好的轴承振动情况ꎬ从而不会出现变化浮动较大的现象ꎮ在某电厂中的三号㊁四号和五号机组中的四号到八号的瓦瓦温比较表ꎮ表２㊀３~５号机４~８号瓦瓦温比较表机组３号机组４号机组５号机组负荷３５０ＭＷ３５３ＭＷ３５０ＭＷ滑油温度５０ħ４９ħ５０ħ４号瓦瓦温８０ħ８１ħ８２ħ５号瓦瓦温７６ħ６５ħ６９ħ６号瓦瓦温７９ħ７９ħ６６ħ７号瓦瓦温８３ħ７８ħ９２ħ８号瓦瓦温１０５ħ９９ħ８７ħ二㊁处理西门子９Ｈ燃气轮机轴承振动故障的过程(一)西门子９Ｈ燃气轮机轴承第一阶段的治理借助于小修的机会ꎬ初步了解５号轴瓦和６号轴瓦展开了解ꎬ同时ꎬ校核ＳＳＳ离合器中心以及轴瓦顶部间隙ꎮ虽然在西门子９Ｈ燃气轮机轴承中６号轴瓦具有严重的不稳定性ꎬ但是其外观经过检查之后ꎬ拥有良好的表面ꎬ总体呈现出良好的状态ꎬ但是也存在中无胶胎的问题ꎮ对第５号轴承以及第６号轴承展开测量ꎬ其顶部位置的间隙距离为０.４０ｍｍ到０.４５ｍｍꎬ设计的数值为０.１８ｍｍ到０.２０ｍｍꎮ虽然通过将顶隙降低能够在很大程度上提升轴瓦的稳定性能ꎬ但是也会因为在制造可倾瓦时出现问题ꎬ导致不能调整顶隙ꎮ６号的轴瓦具有较低的温度和较小的承载能力ꎬ在小修的过程中要及时更换顶轴的油插管Ｏ形圈ꎮ另外ꎬ将０.０５ｍｍ的不锈钢皮垫入到下瓦的瓦枕位置ꎬ以提升大轴的高度ꎮ在对６号轴承的紧力和间隙等相关数据信息展开测试的时候ꎬ需要严格按照厂家所制定的技术标准展开ꎮ另外ꎬ校准ＳＳＳ离合器输入轴和输出轴ꎬ两侧位置的转子开口和同心度两者之前所测试得到的数值偏差基本上要在０.０１ｍｍ到０.０２ｍｍ之间ꎮ(二)西门子９Ｈ燃气轮机轴承第二阶段的治理停机检修机组ꎬ复核和调整中压和低压缸猫爪负荷ꎮ适当的将８号瓦固定端提升０.１８ｍｍꎬ将中低压缸前猫爪提高０.０５ｍｍꎬ在负荷低压缸猫爪复核之后ꎬ按照原定的计划持续提升６号轴承标高ꎮＳＳＳ离合器二次中心作依据ꎬ展开校对ꎮ在处理完成之后ꎬ启动机组ꎮＳＳＳ离合器啮合之后ꎬ６号轴承的振动幅度将会呈现出突然增加的现象ꎮ当机组带有负荷的期间ꎬ６号轴承的振动频率将会发生大幅度的异常波动现象ꎬ振动的幅度达到１５０ｃｍꎮ通过启动机组的过程当中㊀㊀㊀(下转第１６５页)的实际运行价值ꎬ进一步提高建筑机电系统的运行效果ꎮ在实际应用过程中ꎬ综合管线深化技术可以应用于电气工程电子设备安装㊁弱电设备线路布线㊁通风空调机电设备安装等多个环节ꎬ需要工作人员结合设计图纸ꎬ利用信息化技术ꎬ明确管线的安装位置与区域ꎬ以此提高管线安装的科学性ꎮ第二ꎬ建议引进建筑信息模型构建技术ꎮ在实际过程中ꎬ建议工作人员结合信息建模技术ꎬ利用已有机电安装施工信息ꎬ搭建可视化模型ꎬ将机电安装施工效果及过程直观展示出来ꎬ从而及时做出调整ꎬ优化机电安装施工措施ꎬ提高机电安装施工水平ꎮ通过构建三维数字模型ꎬ工作人员能够适当调整机电安装的施工进度ꎬ结合建筑结构ꎬ剔除不合理的部分ꎬ完善机电安装方案ꎮ此外ꎬ工作人员还可以利用三维数字模型观察机电设备及其线路位置㊁方向的合理性ꎬ在保证安装效率的同时及时发现其中问题ꎬ提前处理ꎬ避免在施工过程中临时改动安装方案ꎬ有效推进建筑机电设备安装进程ꎬ降低机电安装施工错误概率ꎮ第三ꎬ建议工作人员将立体管系设计技术引进建筑机电安装施工过程中ꎮ在现代社会的高层建筑及多层建筑建设过程中ꎬ会大量使用预制组合构建ꎬ比如:预制组合立管ꎮ因此ꎬ工作人员要认真做好预制组合立管的设计方案ꎬ规范设计图纸ꎬ灵活运用上述的机电安装先进技术ꎮ通过立体管系设计ꎬ能够进一步简化建筑机电安装工程的施工流程ꎬ提高施工效率ꎬ强化施工质量ꎬ还能够进一步实现安全管理目标ꎬ全面提高建筑机电安装工程的整体作业水平ꎮ此外ꎬ工作人员开展立体管系设计ꎬ能够进一步细化设计ꎬ对机电管线及其管道进行伸缩处理ꎬ为配管荷载计算工作提供客观数据ꎬ优化配管荷载计算流程ꎬ进一步提高建筑机电安装效率ꎮ四㊁结语综上所述ꎬ在现代社会建筑工程行业的快速发展过程中ꎬ建筑机电安装施工内容逐渐发生变化ꎬ原本的机电安装施工技术逐渐显露出不足之处ꎬ需要工作人员在机电安装施工过程中引进先进技术ꎬ以此提高建筑机电安装施工质量ꎬ提高建筑的整体水平ꎮ在实际过程中ꎬ工作人员可以结合实际情况ꎬ适当引进不同形式的先进技术ꎬ比如:综合管线深化技术㊁立体管系设计技术㊁建筑信息模型技术等ꎬ全面搭建机电安装模型ꎬ提高安装效率与质量ꎬ为建筑工程的整体质量提供保障ꎮ作者简介:张基磊ꎬ扬州市合景颂誉房地产开发有限公司ꎮ(上接第１６３页)展开破坏真空试验操作ꎬ通过降低运行机组真空ꎬ保证６号轴承的振动频率逐渐出现于稳定ꎬ使其基本上维系在７０μｍ到１１０μｍ之间ꎮ与此同时ꎬ当机组进行冷态启动的时候ꎬ８号瓦的瓦振最大达到每秒７ｍｍꎬ在运行一段时间之后ꎬ振动的频率将会逐渐趋小ꎬ振动逐渐趋向于稳定ꎬ基本上维持在每秒４.５ｍｍ以下ꎬ相比较于处理之前的爬升幅度要显著降低ꎮ由此可见ꎬ调整和复核８号瓦负荷是能够取得一定效果的ꎮ(三)西门子９Ｈ燃气轮机轴承第三阶段的治理在完成真空试验以后ꎬ真空在降低时将会抬升８号瓦标高ꎬ从而间接地将６号瓦的承载能力提升ꎬ改善６号轴承的振动幅度ꎮ为了有效地将８号瓦承载能力提升ꎬ在对低压缸后猫爪垫片调整之后ꎬ将８号瓦提升０.３ｍｍꎮ提升之后再展开接触冷态启动试验ꎬ在空载的环境之下ꎬ６号轴承的振动频率将达到２６０μｍ左右ꎬ带有负荷的６号瓦轴承振动频率分量将会消失ꎬ震荡的幅度基本维持在７０μｍ左右ꎬ但是仍旧存在着一定的波动现象ꎬ偶尔会达到２００ｃｍ以上ꎮ通过将伴热带加装在ＳＳＳ离合器二侧的润滑油进油管位置ꎬ将温度从原本的５０ħ提升到５５ħꎬ降低六号瓦轴承振动的波动频率ꎬ将其稳定在７０μｍ以下ꎮ三㊁结语西门子９Ｈ燃气汽轮机轴承在脱扣期间以及ＳＳＳ离合器啮合期间ꎬ将会发生突然的轴承振动现象ꎬ突然增加的振动将会导致机组出现运行安全ꎬ振动量以低频分量为主ꎮ经过对其诊断之后ꎬ判断是油膜出现稳定性丧失现象ꎮ在处理振动的时候ꎬ仅仅通过提升轴承标高则不能够充分地将低频分量予以消除ꎬ甚至可能会导致ＳＳＳ离合器另一轴承发生油膜稳定性丧失现象ꎮ为降低六号轴承振动频率的低频分量ꎬ可以采取提高润滑油温度以及降低真空的方式抑制振动波动ꎮ除此之外ꎬ降低６号轴承长度比也可以在一定程度上提升轴承的稳定性ꎮ在处理之后ꎬ轴承的振动频率将会出现显著降低现象ꎮ本来通过简要分析西门子９Ｈ燃气轮机轴承的振动现象和振动原因ꎬ从而从三个角度展开分析在解决振动现象时的措施ꎬ以为相关研究人员提供必要的参考ꎮ参考文献:[１]李志勇ꎬ韩彦杰ꎬ熊辉ꎬ等.国产６６０ＭＷ超超临界汽轮发电机组轴系振动分析及处理[Ｊ].中国科技纵横ꎬ２０１８(１３):１９９－２００.[２]陈杰ꎬ王小荣.西门子９Ｆ燃机过临界振动大处理[Ｃ]ʊ浙江省电力学会２０１８年度优秀论文集ꎬ２０１８.作者简介:薛锐ꎬ南京国电南自维美德自动化有限公司ꎮ。

—279—《装备维修技术》2021年第5期摘..要：本文介绍了平圩发电5号机组投产以来汽轮机轴瓦振动问题的现状和处理经过，分析了影响汽轮机轴瓦振动的各种因素，针对5号汽轮机1号轴瓦振动偏大的问题，提出处理方案，并付诸实施。

通过处理，解决了1号轴瓦振动偏大的问题。

阿斯通百万机组轴瓦振动处理过程及方案陈 智（安徽淮南平圩发电有限责任公司）一、设备概况：平电三期2×1000MW 机组采用ALSTOM 超超临界1000MW 级汽轮机的机型为一次中间再热、单轴、四缸四排汽反动式汽轮机。

机组采用模块化设计，充分考虑了机组部件的通用性。

高中压阀门直接与汽缸连接，高中低压缸进汽为切向全周进汽。

机组转子为焊接结构，轴系支撑为n+1支撑（n 为转子数），转子在制造厂做全速动平衡，并做120%的超速试验。

二、振动现象：#5机501C 小修后汽轮机正常运行在500MW—1000MW 负荷变动中，1号轴瓦轴振动在75um—150um 间波动，根据现场检测数据情况，2015年11月13日，测试和查看了11月1日-11月13日期间#5机振动数据，突出表现为振动不稳定。

振动不稳定突出表现为以下几个方面：（1）高压转子振动受负荷变化的影响较大，1天时间内会发生1次左右的周期性波动。

该周期性波动突出反映在高压转子上，并传递到中压、低压和发电机转子整个轴系，导致轴系振动普遍存在较大幅度的慢变波动。

（2）发电机轴承振动存在比较明显的螺旋形现象，幅值和相位均作周期性波动，周期约为60min。

该周期性波动突出反映在发电机转子#6轴承上，并传递到低压、中压和高压转子整个轴系。

与高压转子慢变波动相比，该波动周期较短，呈现较大幅度的快变特征。

（3）在高压转子慢变振动和发电机转子快变振动的共同作用下，整个轴系振动呈现较大的不稳定，在长间隔波动基础上叠加了一个短间隔波动。

高压转子轴承主要呈现大幅度慢变波动，发电机后轴承主要呈现大幅度快变波动，中间各转子则呈现混合型波动。
